第五节 光照图
有关光照图的题型是近几年高考题中常见的类型，它可以充分的考查考生对地球运动知识的灵活掌握。下面我们从光照图的类型、光照图判读和光照图典型例题来加以分类说明。

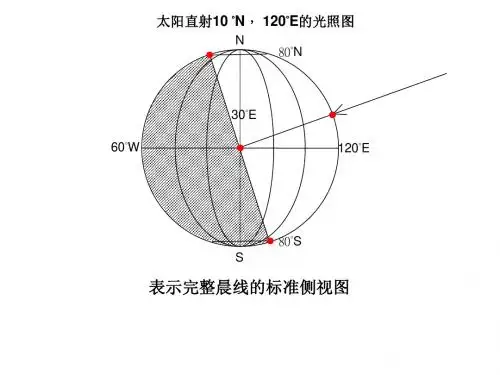

一、光照图的类型：
夏至
冬至
二、光照图的判读： 1、确定南北极：
⑴、侧视图：上北下南。
⑵、极视图：①、北逆南顺；②、自转方向与东经度增大方向一致，与西经度减小方向一致。
2、确定方向：
⑴、经线指示南北方向（指向北极为北方，指向南极为南方）。
⑵、纬线指示东西方向（与自转方向一致为东，与自转方向相反为西）。
3、确定东西经和南北纬：
⑴、数字往自转方向增大的是东经，数字往自转方向减小的是西经。 ⑵、数字往北极方向增大的是北纬，数字往南极方向增大的是南纬。
4、确定晨线和昏线：
晨昏线（圈）是昼半球与夜半球的分界线。顺着地球自转方向，由昼→夜为昏线。顺着地球自转方向，由夜→昼为晨线。
5、确定日期和季节：
⑴、北极圈内极昼，或南极圈内极夜为夏至日，日期为6月22日。南极圈内极昼，或北极圈内极夜为冬至日，日期为12月22日。
⑵、晨昏线（圈）与经线重合，或北极、南极无极昼极夜为春分或秋分，日期分别为3月21日或9月23日。
6、确定太阳直射点的位置：
在一天中，太阳依次直射南北回归线之间的某条纬线上的点，但在某时刻只能直射其中一点，而且这一点正好是昼半球的中心点。
⑴、太阳直射点的经度是平分昼半球经线的度数，也就是地方时为12点的经线。
平面图
局部图 各类光照图集锦
⑵、平分夜半球的经线，地方时为0点，在地球上与该经线背对的那条经线地方时为12点。
7、确定地方时：确定地方时，一般要参考下列几点的地方时。
⑴、晨线与赤道交点（赤道晨点）地方时为6点，该点所在经线的地方时都为6点。昏线与赤道交点（赤道昏点）地方时为18点，该点所在经线的地方时都为18点。
⑵、太阳直射点所在经线地方时为12点。背对太阳直射点所在经线的地方时为0点。
8、确定昼夜长短：
晨昏线将纬线分成昼半弧和夜半弧。
⑴、昼半弧长短决定昼长，夜半弧长短决定夜长。
⑵、昼半弧占所在纬线的几分之几，则昼长相应占24小时的几分之几。夜长同理。
⑶、南北半球同纬度数的两条纬线昼夜状况相反，北半球同纬度昼长等于南半球同纬度的夜长。
⑷、同纬度昼夜长短状况相同。弧长15度，对应昼夜长短为1小时。
9、确定日出日落时刻：
⑴、某地日出时刻，就是该地所在纬线与晨线交点的地方时。
计算时可以用：正午时刻-一半昼长（或子夜时刻+一半夜长）。
⑵、某地日落时刻，就是该地所在纬线与昏线交点的地方时。
计算时可以用：正午时刻+一半昼长（或子夜时刻-一半夜长）。
⑶、春分或秋分时，全球昼夜平分，6时日出，18时日落。
⑷、赤道上全年昼夜平分，全年都是6时日出，18时日落。
10、确定太阳高度：
⑴、某一时刻的太阳高度：
①昼半球上的太阳高度大于零，最大值出现在正午，即地方时12点时。
②夜半球上的太阳高度小于零，最小值出现在子夜，即地方时0点时。
③晨昏线（圈）上太阳高度等于零。
⑵正午太阳高度：
①、太阳直射的那一条纬线正午太阳高度等于90°。
②、同一天正午太阳高度相同的纬线有两条，这两条纬线分布在直射纬线的两侧，与直射纬线的纬差相等。
③、某一条纬线上的正午太阳高度等于90°减去该纬线与直射纬线的纬差。
11、确定日期分界线：
日期分界线有两条，一条是国际日期变更线，简称日界线，该线两侧时刻相同，日期相差一天。另一条日期分界线为地方时0点所在的经线，该线即是前一日的24点，也是后一日的0点。
⑴、0点经线向东到日界线日期早一天；0点经线向西到日界线日期迟一天。
⑵、当太阳直射点在东经度上，0点则在西经度，地球上日期早一天的范围占大半。
⑶、当太阳直射点在西经度上，0点则在东经度，地球上日期早一天的范围占小半。
⑷、当太阳直射点在0°经线上，0点则在180°上，即日界线上，地球上为同一天。
⑸、当太阳直射点在180°上，0点在0°经线，全球早一天和晚一天范围相等。此时，北京时间为8点。
12、拐点的使用：
所谓拐点，是晨线和昏线的连接点，同时也是晨昏线和某一纬线的切点。
地球上有两个晨线和昏线的连接点，即有两个拐点。两个拐点关于地球球心成球心对称。
①拐点所在的纬线，它是极昼极夜范围的边界线。
②拐点所在的经线，其地方时为12点，或者为0点。
③拐点所在的经线与赤道晨点（或赤道昏点）所在的经线经度差为90°。
④拐点所在的纬线与极点的纬差数等于太阳直射点所在的纬度数。
⑤拐点所在的纬线的纬度数与极点太阳高度数和为90°。
⑥在极昼附近的拐点为地方时0点，这一位置在正午时的太阳高度等于极点太阳高度的2倍，极点太阳高度数又等于太阳直射点的纬度数。
三、光照图典型例题举例：
1.读图1，完成下列各题：
⑴.太阳直射_______，此时正午太阳高度达到最大值的地区是_______。
⑵.A 点此时的时刻为_______，B 点的日出时间为_______，这一天C
点的昼长是_______小时。 ⑶.图中ABCD 四点中，太阳高度小于0°的是_______。
⑷.在ADC 三点中，与B 点时刻相同的一点是______点，与B 点太阳
高度相同的一点是_______。
所用原理大致有：
确定日期和季节：北极圈内极昼，或南极圈内为极夜为夏至日。 某一刻太阳高度：昼半球上的太阳高度大于0°，最大值出现在正午，
即地方时12点；夜半球上的太阳高度小于0°，最小值出现在子夜，即地方时0点。
确定昼夜长短：昼半弧占所在纬线的几分之几，则昼长相应占24小时的几分之几。夜长同理。 确定日出日落时刻：某地日出时刻，就是该地所在纬线与晨线交点的地方时，日出时刻=子夜时刻+一半夜长。
参考答案：⑴北回归线 北回归线以北地区。⑵12：00 2：00 8 ⑶D ⑷D 、C 。
2.读图2，虚线表示回归线和极圈，图幅左半为东半球，阴影部分为黑夜，然后完成下列各题：
⑴.读图判断下列两条经线的经度为：OA ：______，OC______。
⑵.此时太阳直射点的坐标为：______。
⑶.E 点的正午太阳高度为______，F 点此时的太阳高度为______。
⑷.此时北京时间为_______，北京的昼夜长短状况为_______。
所用原理大致有： 确定南北极：北半球逆时针方向自转。
确定经纬线：东西两半球的分界线为西经20°和东经160°；西经20°往
东到东经160°为东半球，东经160°往东到西经20°为西半球。 确定太阳直射点的纬度：晨昏线过极点，太阳直射赤道。 确定太阳直射点的经度：太阳直射点的经度是平分昼半球经线的度数，
也就是地方时为12点的经线的经度。
参考答案：⑴115°E 155°W ⑵纬度0°，65°W ⑶66°34′ 0° ⑷0：20 昼夜平分
3.如图3，阴影部分为3月21日，非阴影部分为3月22日，完成下列各题：
⑴.NA 的经度为_______，NB 的经度为_______。 ⑵.NA 的地方时为_______，NB 的地方时为_______。 ⑶.计算北京时间为_____月_____日_____时_____分。 ⑷.阴影部分中黑夜的范围占阴影的_______（填几分之几）。
⑸.CDEF 四点，此时太阳高度按从大到小的顺序排列应为______。
所用原理： 确定日期分界线：日期分界线有两条，一条是国际日期变更线，简称日界线，该线两侧时刻相同，日期相差一天。另一条日期分界线为地方时0点所在的经线。 确定地方时：先确定一条容易计算地方时的经线的地方时，然后再算
北京时间（东八区的区时）。
确定太阳高度：同一条纬线上各点的太阳高度比较，先找出直射点所在的经线，然后按与其相差的经度远近排列。
参考答案：⑴60°E 180° ⑵0点 8点 ⑶3 22 4 0 ⑷3/8 ⑸ECFD
光照图的题型灵活多变，要很好的掌握好它，还需要在平时的练习中不断练习、不断总结，才能熟能生巧。
高中地理专题复习教案 地球和地球运动 一、高考展望 1、通过地球光照图及其变式，考查学生计算时间、判断昼夜长短等能力。 2、由单纯考查地球知识转向考查这些知识的应用，由单一视角切入向多视角综合考查转变。 二、知识总结 （一）地球知识 1．形状和大小。地球形状是一个两极部位略扁的不规则的球体。地球的平均半径为6371千米，赤道半径6378千米，极半径6357千米。赤道周长约为4万千米。 2．纬线和纬度、经线和经度。 （1）纬线：纬线都是圆，也称为纬线圈，长度不等。赤道最长，由赤道向两极逐渐缩短，最后成一点。纬线指示东西方向。纬度：赤道是零度纬线。赤道以北的纬度，叫北纬，用“N”作代号；赤道以南的纬度叫南纬，用“S”作代号。北纬、南纬各有90°。低纬、中纬和高纬。南北半球划分。 （2）经线：也叫子午线。经线是半圆，所有经线长相等。经线指示南北方向。经度：零度经线叫做本初子午线。从本初子午线向东、向西各分作180度，以东的180°属于东经，用“E”作代号；以西的180°属于西经，用“W”作代号。东西180°经线合为一条经线。用20°W 和160°E的经线圈，将地球分为东、西,两个半球。 （二）根据经纬网确定地理坐标的方法 利用经纬网可以准确地确定地球表面上任何一点的地理坐标，中学生常见的经纬网图(图1)有以下三种形式： 侧视图俯视图圆柱投影图 图1 ①确定纬线与纬度 在侧视图和圆柱投影图上，纬线为直线。纬度数值向北增大的为北纬，向南增大的为南纬；在俯视图上纬线为一组同心圆，若圆心为北极点，各纬线均表示北纬，且数值向北极点增大。 ②确定经线与经度 在侧视图上，经线是连接南北两极的线；在俯视图上经线是由极点向四周呈放射状的一组线段；在圆柱投影图上经线是与各纬线垂直的线段。不论在哪种经纬网上，东经度数值随着地球自转方向增大，西经度数值随地球自转方向减少。 （三）利用经纬网计算距离 在经纬网图上可以根据经纬度量算两点之间的距离。纬度1°对应在地面上的弧长（即经线长度）大约是111km，赤道上经度1°对应在地面上的弧长大约也是111km，因此只要知道了任意两地间的纬度差，或者是赤道上任何两地的经度差，就可以计算它们之间的实际距离。 全球各地纬度1°的间隔长度都相等（因为所有经线的长度都相等），大约是111km/1°。 赤道上经度1°的间隔长度最大，约为111千米，由于各纬线从赤道向两极递减，南北纬
地球光照图练习 1．读右侧太阳照射图，回答： (1) 图中表示的节气是_____日。太阳直射点的经度 是_____，纬度是_____。 (2) 此时，图中字母表示的各地正午太阳高度角最大 的是__________。太阳高度角为0o的是__________。 (3)写出下列各点的地方时刻：A_____，B_____。 (4)C 点的昼长为_____小时，B 地的日出时刻是_____。 (5)B 在A 的______方向。 (6)图中各地水平运动的物体向左偏的是________，向右偏的是________，不偏的是_______。 2、图中斜线部分为黑夜，读后回答： （1）此图为 半球，节气为 日，太阳直射的纬度 （2）写出图中A 、B 的经纬度。 A ， B ， （3）A 在D 的 方向，B 在C 的 方向。 （4）A 点的时间是 ，D 点的时间是 ，弧AB 是 （晨、昏）线 （5）此时A 的昼夜长短情况是 ，上海的昼夜长短情况是 ；午太阳高度变化规律是 ，上海的正午太阳高度是一年中 值。 4、读地球公转示意图，回答： （1）当地球运动到C 时为北半球的 （节气）日，地球公转速度将变 （快、慢） （2）上海白昼逐渐缩短过程是地球从 运动到 的过程。 （3）当地球运动到 时，上海正午太阳高度最大， 当地球运动到 时，上海昼夜等长且以后 昼比夜短。 （4）当北极圈出现极夜现象时，地球运动到 位置，此时上海、北京、广州 三个城市中白昼最长的是 ，此时 0° 0° D
北印度洋出现时针流动的洋流，地 中海地区的气候有的特点。 （5）当地球从运动到的过程中，上海 白昼始终比北京长。 4．下图是一幅“以极地为中心的光照图”。读图完成下列问题。(9分) (1)此图表示的是月日的光照 情况。 (2)此时太阳直射点的地理坐标 是。 (3)此时A点是时，B点的日 出时间是时，C点的昼长 是小时。 (4)若H的纬度为30°，则此日H的正午太阳高度为。 (5)该日日出、日落时分，北京某校操场上旗杆的影子朝向依次 是、。 (6)该日地球接近 (远日或近日)点，公转速度铰 (快或慢)。 (7)图中A、H、B、D四点中，线速度由大到小的顺序是。 5.读下列极点俯视图，回答下列问题。 （1）在此图中用箭头标出地球自转的方向； （2）此图以为中心，日期为＿月＿日； （3）A、B、D三点线速度最大的是； （4）图中晨线是，昏线是； （5）E点的地方时为时，C点的地方时为时，乙点的日出时间是时，日落时间是时；
地球自转公转和日照图专题 二、考点梳理 (一)自转运动： 1、方向、周期、速度： （1）方向：三种方向（在北极俯视地球，逆时针自西向东；在南极俯视地球，顺时针自西向东；侧视地球，绕地轴自西向东。） （2）周期：两个周期（恒星日和太阳日） 扩展思维：用圆盘演示另三种情况时恒星日和太阳日的关系。 A、当自转方向为自东向西，公转为自西向东时：恒星日>太阳日（23小时52分8秒） B、当自转方向为自西向东，公转为自东向西时：恒星日>太阳日 C、当自转方向为自东向西，公转为自东向西时：恒星日<太阳日（24小时） 结论：当自转与公转同向时，恒星日<太阳日；当自转与公转不同向时，恒星日>太阳日（3）速度： 角速度：每小时转过的角度。ω=3600/24小时即150/小时或4分钟/10，南北极点除外处处都相等。 线速度：每小时转过的弧长。由赤道向两极递减。V= 2πcosΦ R（周长）/ 24小时（时间） 结论：南北两极，既无角速度，又无线速度。 2、自转产生的地理意义： （1）昼夜更替 作图判断：侧视、俯视、立体图、各种变式图等。判断晨线和昏线。（图略） （2）产生地方时差 地方时：经度不同，地方时也不同。每隔经度15度，时间相差1小时。 东边的时间比西边的时间早。 时区：国际上划分时区的方法。规律：
A、全球共有24个时区，东西各12时区，东西十二时区合为一个时区。 B、每个时区都跨经度15度。 C、每个时区的中央经线度数=时区数×15度 D、东边的时区比西边的时区时间早 E、算时区：经度数/150 (四舍五入) 区时：每个时区共同使用的时间称为区时。区时都以中央经线的地方时作为全区共同使用的时间。 北京时间：北京所在的东八区的区时。乌鲁木齐时间：新疆采用的东六区的区时。 世界时：0度经线上的地方时。 日界线：原则上规定1800经线为日界线，但实际的日界线是曲折的 ★向东越过日界线日期减一天；向西越过日界线日期加一天。 ★把全球分为两个日期的分界线是1800 和零时经线 中国跨五个时区：(东五——东九) (730E——1350E) （3）产生偏向 作图分析：北半球、南半球、赤道地区水平运动物体的偏向情况。（图略） *分析偏向对地理事物产生的影响： 影响大气环流和大气运动（举例说明：气旋与反气旋、大气环流）； 影响大洋环流（举例：太平洋）；影响河流的冲刷、堆积 （4）影响地球形状：三轴椭球体 (二)地球公转 1、公转的方向、轨道、周期、速度 （1）方向：自西向东周期：一个回归年365天5时48分46秒 一个恒星年365天6时9分10秒 （2）公转轨道与速度 特点：每年1月初过近日点，公转速度快，太阳照射南半球。 每年7月初过远日点，公转速度慢，太阳照射北半球。 影响：北半球夏半年的时间长于冬半年的时间。 北极点的极昼天数(186天)比南极点的极昼天数(179天)长7天。 2、黄赤交角及其影响 黄赤交角产生的原因：(1)地球倾斜着围绕太阳公转，倾斜角度为66034′。 (2)地轴在宇宙空间的方向不因季节而变化。 （3）黄赤交角和极昼极夜出现的最低纬度的关系为互余 ．．。 影响：太阳直射点在南北回归线间往返移动(以一年为周期) 在各种图上会画出黄道、赤道，标出黄赤交角和太阳直射点移动路线。（图略） 3、公转产生的地理意义： （1）太阳直射点在南北回归线间往返移动 （2）引起正午太阳高度的周年变化 了解太阳高度、正午太阳高度的概念
地球、地图及日照图目标测试 2011年10月21日 班级__________姓名__________ 一、单项选择题：(每小题2分，共40分) 1. 关于天体的说法正确的是 A.天体是人的肉眼可以看见的各种星体 B.天体是宇宙间物质存在的形式 C.人造卫星和宇宙飞船不属于天体 D.地球是个普通天体，它与太阳系中的其它行星没什么不同 读右侧某地区等高线地形图，并已知a 高中地理专题练习：太阳光照图(含答案) 一、太阳光照图的类型 （1）普通侧视图 日期：（）（）（）（）直射点（）（）（）（）（2）特殊侧视图 日期：（）（）（）（）直射点（）（）（）（）（3）俯视图 日期：（）（）（）（）直射点（）（）（）（4）矩形投影图 日期：（）（）（） 直射点（）（） 二、典型题型 某同学在北半球P地利用日影测当地的经纬度,当P地竖直的竹竿影子朝正北时,北京时间正好是14时40分,P地太阳光线与地平面之间的交角为70°,该日全球的昼夜状况如图（图中阴影部分表示黑夜）,读图做1—4题。 1. P地的地理坐标为（） A、120°E43°26ˊN B、160°E 50°N C、80°E 40°N D、80°E23°26ˊN 2. 此日,正午影子朝正南的地区是（） A、北回归线以南的地区 B、北回归线与南极圈之间的地区 C、20°N以南的地区 D、20°N— 70°S之间的地区 3. P地所在的地形单元是（） A、塔里木盆地 B、青藏高原 C、东北平原 D、准噶尔盆地 4.下列叙述中,为P地所在地形单元地理特征的是（） A．地形区内的河流有明显的春汛现象B．夏季降水中的水汽主要来自印度洋 C．流水的侵蚀作用显著D．农业发展中的缺水现象严重图中,所示半球为白昼,据此完成5—7题。 5．图示日期为 丙 A ．3月21日 B ．6月22日 C ．9月23日 D ．12月22日 6．此日后 A ．地球公转速度加快 B ．太阳直射点北移 C ．开普敦白昼增长 D ．雅加达正午太阳高度增大 7．若此图为西半球示意图,则北京时间为 A ．3时20分 B ．8时40分 C ．15时20分 D ．20时40分 一架从上海飞往美国洛杉矶的飞机,于日落时正好飞越日界线,此时北京时间是下午2点整,据此回答8～10题。 8.这一天地球的光照图（阴影为黑夜,非阴影为白昼）,可能是图中的 A.① B.② C.③ D.④ 9.此时,旧的一天占全球范围的 A.二分之一 B.三分之一 C.四分之一 D.无法 确定 10.若飞机继续飞行5个小时到达洛杉矶,则到达洛杉矶时, 当地时间（西八区）是 A.3点 B.19点 C.7点 D.15点 如右图所示：甲地房屋的影子朝向正北方,且屋高与影长之比为tg80°,回答11～12题。 11.此图中出现极昼的范围的是 A.80oN 以北的地区 B. 66o34ˊN 以北的地区 C.80oS 以南的地区 D. 66o34ˊoS 以南的地区 12.丙地日出时,当地房屋的影子朝向是 A.东北 B.正西 C.西北 D.西南 读太阳光照示意图(阴影部分表示夜半球),判断13 —14题。 地球光照图的判读技巧 江西省井冈山市宁冈中学（343609）龙吉忠 一、判读技巧 1、判断南、北半球 ①S、N分别为南极点和北极点；②根据地球自转方向“北逆南顺”来判断，即呈逆时针方向旋转为北半球，呈顺逆时针方向旋转为南北半球。 2、判断地方时 （1）点：①晨线与赤道的交点所在经线的地方时为6时；②昏线与赤道的交点所在经线的地方时为18时；③太阳直射点所在经线的地方时为12时。 （2）线：①昼半球平分经线为12时；②夜半球平分经线为0时。 3、判断节气 （1）根据以下地理现象可判定为二分（春分或秋分）：①太阳直射赤道；②全球昼夜平分；③晨昏线与经线重合。 （2）根据以下地理现象可判定为夏至：①太阳直射北回归线；②北极圈及其以北出现极昼，南极圈及其以南出现极夜。 （3）根据以下地理现象可判定为冬至：①太阳直射南回归线；②北极圈及其以北出现极夜，南极圈及其以南出现极昼。 4、判断方向 （1）侧视图：“上北下南，左西右东”。 （2）经线指示东西方向，纬线指示南北方向。 （3）有指向标的根据指向标确定方向。 （4）极视图： ①东西：找出两点之间的劣弧，顺着地球自转的方向画箭头，位于箭头前方的点则更东，位于箭头后方的点则更西。 ②南北：离北极点更近的点则更北；离南极点更近的点则更南。 5、判断晨线、昏线 （1）晨线：画出地球自转方向箭头，由夜半球进入昼半球的分界线； （2）昏线：画出地球自转方向箭头，由昼半球进入夜半球的分界线。 6、求昼长、夜长 （1）昼长＝昼弧∕15° 昼长＝（12－日出地方时）×2 （1）夜长＝夜弧∕15° 夜长＝24－昼长 7、求日出、日落时刻 （1）日出时刻＝12－昼长∕2 （2）日落时刻＝12＋昼长∕2 8、求正午太阳高度 H＝90°－︱纬度差︱（说明：纬度差指当地纬度与太阳直射点纬度之差） 二、例题解析 地球光照图主要分为光照侧视图、光照极视图和矩形投影图三种类型，下面各举一例加以说明。 WORD画图教程06地球光照图（地理） 第06章地球光照图（地理） 学习内容： ◆圆弧形状和阴影的设置。 ◆文字对象的旋转。 这一章的光照图是地理学科常用到的示意图，表示太阳光照亮地球一半，另一半是用阴影表示的黑夜，然后用线段和弧线来表示经纬线。 1.画圆来表示地球： 这个过程非常简单了，已经重复过多次了，如图6—01所示。 2.画圆弧来制作阴影表示地球的夜半球： 如图6—02所示，注意圆弧与圆的半径相同。 如图6—03所示，用90°圆弧两端的句柄调整为180°。 点击右键【设置对象格式】，选择圆弧的填充效果，如图6—04、05所示。 选择【填充效果】后，发现阴影超过了180°，如图6—06所示。这时可通过圆弧两端的句柄继续进行调整，为了使调整刚好180°，可在阴影左侧画一条竖直的线段来做参照物，调整完了再取消。 制作180°的圆弧还可以有另一种方法：画好90°圆弧，先设置阴影，复制出相同的一个圆弧，将复制出的90°圆弧旋转90°，然后将两个90°圆弧拼接成180°的圆弧。 将圆和180°圆弧重叠合并成一个图形，并在阴影左侧画一条竖直线段，即作为阴影的边界和圆的直径，如图6—07所示。这时最好如图6—08所示将图形做一次居中对齐。 3.做与水平成23°倾斜的经线： 画水平直径，然后【设置自选图形格式】，旋转23°即为赤道，如图6—09所示。 画北回归线时，与赤道平行，设置为虚线，如图6—10所示，如果调整线条时，图形不清楚，可如图6—11所示，将显示比例调整大一些。 画其它经线，可以复制已有经线，然后移动到相应位置再调节长度，如图6—12所示。 4.做与竖直成23°倾斜的纬线： 复制竖直线段，旋转23°后成为纬线，如图6—13所示。 地球运动和日照图专题 二、考点梳理 (一)自转运动： 1、方向、周期、速度： （1）方向：三种方向（在北极俯视地球，逆时针自西向东；在南极俯视地球，顺时针自西向东；侧视地球，绕地轴自西向东。） （2）周期：两个周期（恒星日和太阳日） 扩展思维：用圆盘演示另三种情况时恒星日和太阳日的关系。 A、当自转方向为自东向西，公转为自西向东时：恒星日>太阳日（23小时52分8秒） B、当自转方向为自西向东，公转为自东向西时：恒星日>太阳日 C、当自转方向为自东向西，公转为自东向西时：恒星日<太阳日（24小时） 结论：当自转与公转同向时，恒星日<太阳日；当自转与公转不同向时，恒星日>太阳日（3）速度： 角速度：每小时转过的角度。ω=3600/24小时即150/小时或4分钟/10，南北极点除外处处都相等。 线速度：每小时转过的弧长。由赤道向两极递减。V= 2πcosΦ R（周长）/ 24小时（时间） 结论：南北两极，既无角速度，又无线速度。 2、自转产生的地理意义： （1）昼夜更替 作图判断：侧视、俯视、立体图、各种变式图等。判断晨线和昏线。（图略） （2）产生地方时差 地方时：经度不同，地方时也不同。每隔经度15度，时间相差1小时。 东边的时间比西边的时间早。 时区：国际上划分时区的方法。规律： A、全球共有24个时区，东西各12时区，东西十二时区合为一个时区。 B、每个时区都跨经度15度。 C、每个时区的中央经线度数=时区数×15度 D、东边的时区比西边的时区时间早 E、算时区：经度数/150 (四舍五入) 区时：每个时区共同使用的时间称为区时。区时都以中央经线的地方时作为全区共同使用的时间。 北京时间：北京所在的东八区的区时。乌鲁木齐时间：新疆采用的东六区的区时。 世界时：0度经线上的地方时。 日界线：原则上规定1800经线为日界线，但实际的日界线是曲折的 ★向东越过日界线日期减一天；向西越过日界线日期加一天。 ★把全球分为两个日期的分界线是1800 和零时经线 中国跨五个时区：(东五——东九) (730E——1350E) （3）产生偏向 作图分析：北半球、南半球、赤道地区水平运动物体的偏向情况。（图略） *分析偏向对地理事物产生的影响： 影响大气环流和大气运动（举例说明：气旋与反气旋、大气环流）； 影响大洋环流（举例：太平洋）；影响河流的冲刷、堆积 （4）影响地球形状：三轴椭球体 (二)地球公转 1、公转的方向、轨道、周期、速度 （1）方向：自西向东周期：一个回归年365天5时48分46秒 一个恒星年365天6时9分10秒 （2）公转轨道与速度 特点：每年1月初过近日点，公转速度快，太阳照射南半球。 每年7月初过远日点，公转速度慢，太阳照射北半球。 影响：北半球夏半年的时间长于冬半年的时间。 北极点的极昼天数(186天)比南极点的极昼天数(179天)长7天。 2、黄赤交角及其影响 黄赤交角产生的原因：(1)地球倾斜着围绕太阳公转，倾斜角度为66034′。 (2)地轴在宇宙空间的方向不因季节而变化。 （3）黄赤交角和极昼极夜出现的最低纬度的关系为互余 ．．。 影响：太阳直射点在南北回归线间往返移动(以一年为周期) 在各种图上会画出黄道、赤道，标出黄赤交角和太阳直射点移动路线。（图略） 3、公转产生的地理意义： （1）太阳直射点在南北回归线间往返移动 （2）引起正午太阳高度的周年变化 了解太阳高度、正午太阳高度的概念 光照图判读学案 编制人：韩超审核人:高一地理班级________姓名_________日期_________编号：8 [学习目标] 学会判读各种光照图 一、常见光照图的类型 1、极地侧视图 一般北极在上，南极在下，赤道为一直线居中，晨昏线与太阳光线垂直，并平分赤道。二分日时，晨昏线起止于南、北两极点；二至日时，晨昏线起止与南、北极圈相切的两切点。 以上三图在纵切面上昼夜半球平分，下面的图在纵切面上昼夜半球不等分。 2、极地俯视图 中心为极点，外圆为赤道，虚线为南、北回归线和南、北极圈。 3、斜侧(俯)视图 观测点既不在赤道上空，也不在极点上空，观测到的光 照情况即为斜侧(俯)视图。 4、矩形投影图 矩形投影图是将南北极点、南北极圈、南北回归线放大 到与赤道一样长，它与实际图相比有很大的变形，离赤道越远， 变形越大。判读此类图的关键是晨昏线、极昼极夜和赤道上的日 出(6时)日落(18时)时间等。 5、局部图 解题时把图像补充完整，可降低解题难度。 6、地球公转轨道图 在地球公转轨道图中，完整展现二分二至日的光照图，一般结合地轴方向、近日点、远日点进行判读。 7、公转轨道局部图 结合公转方向和昼夜分布判读。图中阴影为夜半球，太阳直射在赤道上，之后太阳直射点向南移动，可确定为9月23日前后的光照图。 二、光照图的解题应用 虽然光照图的图形变化多，但只要抓住光照图中“特殊点、线、面、角和方向”这些关键，就能寻找 8、读下面某月某日太阳光照图，回答下列问题： （1）这一天是 月 日前后，叫 日（节气），此时北半球为 季（季节）。 （ 2）AB 线叫 线（从昼夜更替看）。 （3）C 地地理坐标是 ，此时是 点；D 地此时是 点，昼长 小时。 （4）E 地是 点，昼长 小时；F 地是 点，夜长 小时；B 地昼长 小时。 4．读图1—1—23，回答： （1）若AB 为晨线，日期为______月______日前后，太阳直射点的坐标为______________。 （2）若DF 为昏线，此时为__________（节气），此时北京时间为_______________。 地方时、区时、地球运动意义、日照、日影专项训练 如图6—1中心点为北极，若阴影部分为黑夜，判断1～2题。（2000年苏、浙、吉文科综合） 1.甲地时间为（ ） A.8时 B.9时 C.15时 D.16时 2.下列说法可能的是（ ） A.华北平原正值小麦播种季节 B.华北平原正值小麦收获季节 C.长江中下游进入梅雨时期 D.罗马气候干热 若图6—1阴影部分为7月6日，非阴影部分为7月7日，判断3～4题。 3.甲地的时间为（ ） A.15时 B.9时 C.3时 D.12时 4.北京为（ ） A.6日8时 B.7日8时 C.6日20时 D.7日20时 在开辟“极地航路”前，中国东方航空公司的飞机在北京时间7月8日下午3时从上海直飞洛杉矶（西八区），到达时当地时间是7月8日上午10时，该飞机的飞行时间是 A.19小时 B.11小时 C.8小时 D.15小时 如图6—3中，中心点表示北极，阴影为3月21日，非阴影区为3月22日。读图回答。 （1）OP 的经度为______，ON 的经度为______。 （2）这时北京时间为3月___日____时。 一架在北半球飞行的飞机，飞越晨昏线上空时，当地为8日19时， 1.在图6—8所示的四个地区中，它飞越的是（ ） 图6—8 2.6小时后该飞机到达西六区的芝加哥，芝加哥的区时是（ ） A.8日14时 B.9日2时 C.9日20时 D.8日8时 3.该季节能够看到的景色是（ ） A.长江流域寒梅绽放 B.巴黎盆地小麦黄熟 C.南极中山站终日斜阳 D.赞比西河流域草木葱茏 21．下列四幅图中与太平洋标准时间6月8日15时的情况相吻合的是 图6— 3 C D 虚线为晨昏线 B 阴影表示黑夜 A 高中地理地球光照图计算题规律总结 1.在全球范围内(H为正午太阳高度)： (1)H=90°-纬度差(纬度差是指观察点与直射点的纬度差) (2)H二分=90°-观察点纬度 (3)Hmax-Hmin：①Hmax-Hmin=黄赤交角×2=23°26′×2=46°52ˊ(非回归线之间)②Hmax-Hmin=黄赤交角+观察点纬度(南北回归线之间) (4)H差=纬度差①同一时间不同地点，H差=纬度差(两观察点在直射点同侧)②同一地点不同时间，H差=纬度差(两直射点在观察点同侧) (5)当热水器集热板与太阳光线垂直时：①H=90°-集热板倾角②集热板倾角=纬度差(纬度差是指观察点与直射点的纬度差) 2.在极昼范围内的重要公式(H为太阳高度)： (1)H12点=90°-(观察点纬度-直射点纬度) (2)H0点=(观察点纬度+直射点纬度)-90° (3)H极点=直射点纬度(极点与直射点在赤道同侧，极点太阳高度在一天内保持不变) (4)H12点差=H0点差=纬度差(大小对调) (5)观察点纬度=[180°-(H12点-H0点)]÷2 (6)直射点纬度=(H12点+H0点)÷2 (7)极昼圈纬度=极夜圈纬度=90°-直射点纬度(极昼圈与直射点在赤道同侧、极夜圈与直射点在赤道异侧) 3.晨昏线与经纬线的夹角： (1)晨昏线与经线的夹角=直射点纬度 (2)晨昏线与纬线的夹角=90°-直射点纬度 4.北极星高度： 北极星高度=观察点纬度(北纬为正能看到北极星，南纬为负不能看到北极星，赤道为0°看到北极星位于地平线) 5.日升日落偏角： 日升日落偏角=直射点纬度(在有昼夜交替的地方，日升日落偏向与太阳直射点所在半球一致) 6.日升日落早晚： (1)经度因素：地方时早晚(同一纬线上，东边的地点比西边的地点先日出也先日落) (2)纬度因素：昼夜长短(同一经线上，昼越长则日出越早日落越晚，昼越短则日出越晚日落越早) 7.昼夜长短的最大差值与纬度正相关 (1)南北纬20°的昼夜最大差值=2小时26分钟; (2)南北纬40°的昼夜最大差值=5小时42分钟; (3)南北纬60°的昼夜最大差值=12小时58分钟。 专题一地球运动 【高考预测定位】 地球运动部分是各地高考的必考内容，不管是大纲版的还是新课标的省区，年年考。从近年高考命题规律看，本部分内容侧重考查太阳活动对地球的影响，时区和日界线的计算，晨昏圈，太阳高度角，太阳直射点的移动规律；侧重读图能力和空间想象能力的考查，日照图几乎是必考内容。本部分内容从考查的形式上，有两个规律：一是直接以日照图或结合区域地理知识来考查, 二是联系实际，以社会热点问题或现实生活情景作为试题的素材，或提供隐性信息，以此为材料的试题似将大量出现在试卷中，综合考查考生对地球日照图、经纬网、太阳直射点、晨昏线、季节与时间计算等核心知识的理解和综合应用能力。 【核心知识精讲】, 1把握地球运动的三个关系 （1）太阳直射点与正午太阳高度的关系：正午太阳高度是一日的最大太阳高度，直射点的正午 太阳高度为900，由直射点向南、向北正午太阳高度逐渐降低，各地正午太阳高度等于900减去该地纬度与太阳直射点纬度的差。 （2）太阳直射点与昼夜长短的关系：太阳直射点所在的半球为该半球的夏半年。在此期间，该半球各纬线，昼长大于夜长，且纬度越高，昼越长，当太阳直射回归线时，该半球昼长达一年中的最大值，而且极圈到极点出现极昼现象。 （3）太阳直射点与时间的关系：太阳直射点所在经线的地方时为12时，为直射点所在纬线昼长的中间点（昼长的平分点）。 2、认准三条线 （1）晨昏线 ①晨昏线就是太阳光照射地表所形成的昼、夜半球的分界线，它由晨线和昏线组成，假若把地球看作一个正球体，不考虑大气对太阳光线的作用，地球上昼半球和夜半球的面积相等，晨昏 圈应为一个大圆，并始终与太阳光线垂直，晨昏线上各点的太阳高度为0°,二分日时晨昏圈与经 线圈重合，二至日时，晨昏圈与极圈相切； ②在太阳光照图上，晨线与昏线的一般判断方法：顺着地球自转方向，由夜半球过渡到昼半球的分界线为晨线，由昼半球过渡到夜半球的分界线为昏线。晨昏线是不断变化的，由于地球自转，在地球上某一位置观察，晨昏线在地球表面是自东向西移动；由于地球在公转过程中存在着黄赤交角，导致太阳直射点在南北回归线之间来回移动，弓I起晨昏线在极圈和极点之间运动，从而引起各地昼夜长短的周年变化。 (2)日界线：国际上规定，原则上以180°经线作为地球上“今天”和“昨天”的分界线，叫 做国际日期变更线，简称日界线，它是一条人为界线，自西向东过日界线要减一天，自东向西过日界线要加一天(见图)。 0时所在的经线 (3)0时经线：0时(地方时)经线是一条自然界线，它是随地球自转运动不断变化的，0时线的东边比西边日期早一天，日界线和0时经线可以重合，即1800经线的地方时为0时，此时全球为一个日期。 3、掌握三种计算 (1 )地方时与区时的计算： ①因经度而不同的时刻，称为地方时；经度每差150，地方时就相差1小时，同一经线上地 方时相同，故计算某地的地方时，只要知道另一经线的地方时和它们之间的经度差，就可以计算 出来。 ②全球共分为24个时区，由于地球自转，从中时区(零时区)向东每增加1个时区，时间 就增加1小时，向西每增加1个时区，时间就减少1个小时，在时区计算上，任意两个时区之间，相差几个时区，区时就相差几个小时，较东的时区，区时早，较西的时区，区时晚；经过国际日 期变更线时，日期要变更；我国普遍通用的标准时是1200E的地方时，即东八区的区时，称为北 京时间，中时区(0时区)的区时，即00经线的地方时称为国际标准时。 地方时与区时的关系是：某时区的区时实际上就是该时区中央经线上的地方时。 (2) 昼夜长短与日出和日落的计算：晨昏线将地球上的纬线分为昼弧和夜弧两部分，昼弧和 夜弧的长短，决定了昼长和夜长，弧长150为1小时；某地日出时刻，就是该地所在纬线与晨线 交点的时刻，日落时刻为该点所在纬线与昏线交点的时刻，如果知道该纬线的昼长，日出时刻= 12-昼长十2，日落时刻=12 +昼长十2。 (3) 正午太阳高度的计算：各地的正午太阳高度等于900减去该地的地理纬度与太阳直射点地理纬度的差，由此可见如果根据某一正午太阳高度求该地的地理纬度，一般是两个值，因为正午 地球光照图的判读方法与规律 1、确定南北极： ⑴、侧视图：一般说来，上北下南。 ⑵、极视图： ①、北半球逆时针、南半球顺时针方向自转。 ②、自转方向与东经度增大方向一致，与西经度减小方向一致。 2、确定方向： ⑴、经线指示东西方向（与自转方向一致为东，与自转方向相反为西）。 ⑵、纬线指示南北方向（指向北极为北方，指向南极为南方）。 3、确定经线和纬线： ⑴、数字往自转方向增大的是东经。 ⑵、数字往自转方向减小的是西经。 ⑶、数字往北极方向增大的是北纬。 ⑷、数字往南极方向增大的是南纬。 ⑸、东西两半球分界线为西经20°和东经160°。 ⑹、西经20°往东为东半球，以西为西半球，东经160°则正相反。 4、确定晨线和昏线： 晨昏线（圈）是昼半球与夜半球的分界线。 ⑴、顺着地球自转方向，由昼→夜为昏线。 ⑵、顺着地球自转方向，由夜→昼为晨线。 5、确定日期和季节： ⑴、北极圈内极昼，或南极圈内极夜为夏至日，日期为6月22日。 ⑵、南极圈内极昼，或北极圈内极夜为冬至日，日期为12月22日。 ⑶、晨昏线（圈）与经线重合，或北极、南极无极昼极夜为春分或秋分，日期分别为3月21日或9月23日。 6、确定太阳直射点的位置： 在一天中，太阳依次直射南北回归线之间的某条纬线上的点，但在某时刻只能直射其中一点。 直射的经线： ⑴、太阳直射点的经度是平分昼半球经线的度数，也就是地方时为12点的经线。 ⑵、平分夜半球的经线，地方时为0点，在地球上与该经线背对的那条经线地方时为12点。 直射的纬线： ⑴、北极圈内极昼或南极圈内极夜，太阳直射北回归线。 ⑵、南极圈内极昼或北极圈内极夜，太阳直射南回归线。 ⑶、晨昏线过南北极点，或晨昏线（圈）与某一条经线圈重合，太阳直射赤道。 ⑷、北半球昼长夜短，直射点位于北半球，南半球昼长夜短，直射点位于南半球。全球昼夜平分，直射点在赤道。 7、确定地方时：确定地方时，一般要参考下列几点的地方时。 ⑴、晨线与赤道交点的地方时为6点，该点所在经线的地方时都为6点。 ⑵、昏线与赤道交点的地方时为18点，该点所在经线的地方时都为18点。 ⑶、太阳直射点所在经线地方时为12点。 ⑷、背对太阳直射点所在经线的地方时为0点。 8、确定昼夜长短： 晨昏线将纬线分成昼半弧和夜半弧。 ⑴、昼半弧长短决定昼长，夜半弧长短决定夜长。 ⑵、昼半弧占所在纬线的几分之几，则昼长相应占24小时的几分之几。夜长同理。 ⑶、同纬度昼夜长短状况相同。 地球运动专题训练 重要知识点: 1、时间的计算(区时、地方时、日期) 2、昼长（日出、日落）的计算 3、正午太阳高度的计算（等太阳高度线） 4、太阳视运动图 5、日照图 6、黄赤交角 7、对趾点 8、球面上最短距离 一、单项选择题： 读杭州(30°15′N，120°10′E)和甲地某日太阳高度变化图，回答1-3题。 1.甲地经纬度位置是 A.30°15′N，15°W B.15°N，15°E C.30°15′N，14°50′W D.O°15′S，14°50′W 2.杭州和甲地同处在白天的时间约为 A.1小时 B.2.5小时 C.3小时 D.5小时 3.当杭州日落时，甲地一垂直于地面的物体的影子朝向是 A.东北 B.西北 C.东南 D.西南 读下图，图中实线交点O地位于北半球某地，实线表示经纬线。回答4--5题。4．若图中虚线为等温线，按一般规律推断，下列说法不成立的是 A O地可能为城市，温度高于郊区 B O 地可能为山地，温度低于平原 C O 地可能为夏季的陆地，P.L 位于沿海 D O 地可能为海洋，附近有暖流经过 5．若图中虚线PQL 为晨昏线，P 为450W，L为 1200E，一架飞机由P飞往L最近的航线是 A从P点出发沿图中直线向东飞行到L 点 B 从P点出发沿PQL 飞行到L 点 C 从P 点出发先向正北飞行，过极点后向正南飞行到L 点 D 其他飞行路线 读图，回答6—8题。 6．图中a 的最大值可达 （ ） A ．90° B ．66°34′ C ．30° D ．23°26′ 7．当图中a 的角度由最大逐渐变小时（ ） A ．太阳直射点由南回归线向北移动 B ．北极圈的极昼范围逐渐缩小 C ．太阳直射点由北回归线向南移动 D ．南极圈内的极夜范围逐渐缩小 8．当北京的太阳高度达一天中最大值时，图中①线的经度为（ ） A ．30°W B ．150°W C ．154°W D ．26°E 下图为地球上某日一条完整的昏线，ac 为昏线的顶点，B 点为昏线的中心点，昏线在地球上为东北－西南走向，a 点的地理坐标为（74o24＇Ｎ，150oＥ），完成下列9－11题 9．a 点与c 点的经度数相差是（ ） A ．0o B ．90o C ．180o D ．160o 10．C 点位于北京的（ ） A ．西南 B ．东南 C ．东北 D ．西北 11．根据图中信息，判断此时北京时间是（ ） A ．5月21日左右22点 B ．6月22日10点 C ．12月22日14点 D ．12月22日10点 读南极为中心的投影图，下图中虚线表示回归线与极圈，ABC 代表晨昏线，黑粗线为日期分界线，回答12—13题 12．太阳直射点的坐标是（ ） A ．135 oＷ，23o26＇Ｎ B ．135 oE，23o26＇S C ．45 oＥ，23o26＇Ｓ D ．45 oＷ，23o26＇Ｎ 13．若股票市场均在当地时间9:00—17:00营业，某投资者想 尽快卖出股票，在上图所示的时间下，选择的股票市场应位于（ ） A ．伦敦（0o） B ．纽约（74 oW） C ．悉尼（151oE） D ．法兰克福（8.5oE） 高一地理太阳光照图作图练习 班级 ___姓名 ____学号 侧视图 二、画出夏至日太阳光照图，要求：画出太阳光线、晨昏线并用斜线阴影表示夜半球。 三、画出冬至日太阳光照图，要求：画出太阳光线、晨昏线并用斜线阴影表示夜半球。 一、画出春秋分日太阳光照图，要求：画出太阳光线、晨昏线并用斜线阴影表示夜半球。 二、画出夏至日太阳光照图，要求：画出太阳光线、晨昏线并用斜线阴影表示夜半球。 三、画出冬至日太阳光照图，要求：画出太阳光线、晨昏线并用斜线阴影表示夜半球。 一、画出春秋分日太阳光照图，要求：画出太阳光线、晨昏线并用斜线阴影表示夜半球。 二、画出夏至日太阳光照图，要求：画出太阳光线、晨昏线并用斜线阴影表示夜半球。 三、画出冬至日太阳光照图，要求：画出太阳光线、晨昏线并用斜线阴影表示夜半球。 巩固练习 1、读地球以极点为中心的俯视图，箭头表示地球自转方向，阴影部分表示黑夜，回答相关问题。 (1) 根据地球自转方向，可知此图的中心是 (北极、 南极)点。 (2) 图中标有字母的四个地点，自转线速度最快的是， 白昼时间最长的是，昼夜时间相等的是。 (3) 此时，A处的地方时是时，C处的地方时是 时。 (4) 图示情况是每年的 (北半球节气)。 ①春分日②夏至日③秋分日④冬至日 (5) 此时太阳直射在 (纬线)上。 (6) 此时正午太阳高度的分布规律是 （7）在图上画出太阳光线。 2、读下图,完成下列问题。 图1 (1)将图1所示节气名称标在图2中的适当位置上。 （2）图1所示节气，地球在公转轨道上接近______点，其公转速度较_______。 (3)图1所示节气太阳直射点在_______半球,此后的半年内太阳直射点向_______移动。 (4)图1中D点的时刻为：，D点正午太阳高度角为：_______ (5)图中A、B、C、D四点中，自转线速度由大到小的顺序是：， 自转角速度的大小：。 (6)图中A、B、C、D四点中，昼长由短到长的顺序是：。 地球运动 一、选择题 北京时间2019年6月25日02时09分，我国在西昌（102°E 27°N）卫星发射中心用长征三号乙运载火箭，成功发射第46颗北斗导航卫星。这颗卫星将与此前发射的20颗北斗三号卫星组网运行，适时提供服务,进一步提升北斗系统覆盖能力和服务性能。 1．第46颗北斗导航卫星升空时，西昌当地时间为（） A.6月25日02时09分 B.6月25日00时57分 C.6月25日03时21分 D.6月24日23时57分 2．第46颗北斗导航卫星升空时，纽约（西五区）时间为（） A.6月25日13时09分 B.6月24日23时09分 C.6月26日13时09分 D.6月24日13时09分 下图是以极点为中心的半球图（阴影部分表示黑夜），经线MO以东为东半球，以西为西半球，箭头表示地球自转方向。据此完下列小题。 3．此时，下列四个城市白昼时间最长的是（） A．海口 B．拉萨 C．合肥D．北京 4．此时，北京时间最接近（） A．3时20分B．15时20分 C．2时D．14时 我国将在难言岛(74.9°S，163.8°E)新建第五个南极科学考察站，也是继长城站、中山站之后的第三个常年科学考察站。下图为某年2月某日当地时间10时在难言岛上拍摄的景观图。据此完成下面小题。 5．拍摄此景时，北京时间约为（） A.5:00 B.7:00 C.9:00 D.11:00 6．该日后一个月内，难言岛正午太阳高度的变化特征是（） A.先增大后变小 B.先变小后增大 C.逐渐变小 D.逐渐增大 7．此时图中自动气象监设备的日影朝向（） A.东北方 B.西北方 C.东南方 D.西南方 漠河北极村以其独特的旅游资源优势，每年吸引了大量游客来此砚光游览。2018年8月1日，王先生自驾游途经漠河到这北极村。读图完成下面小题。 8．图示区域（） A．地势低平，河网密布B．是我国夏季气温最低的地区 C．处于寒温带、湿润地区 D．是东北重要的粮食生产基地 9．漠河至北极村的高速公路时不时有一段石块路，其主要目的是（） A．利于地表水下渗B．预防冻土冻融引起的路面破损 C．降低建设成本 D．防路面湿滑以减少交通事故 10．王先生到达北极村当日（） A．该地太阳从东北方向升起B．是观赏北极光的最好时节 C．可欣赏林海雪原的自然风光 D．是当地一年白昼最长的一天 下图阴影部分表示7月7日，非阴影部分表示7月8日，每条经线之间的间隔相等。据此，完成下面小题。 地球光照图的判读技巧 一、判读技巧 1、判断南、北半球 ①S、N分别为南极点和北极点；②根据地球自转方向“北逆南顺”来判断，即呈逆时针方向旋转为北半球，呈顺逆时针方向旋转为南北半球。 2、判断地方时 （1）点：①晨线与赤道的交点所在经线的地方时为6时；②昏线与赤道的交点所在经线的地方时为18时；③太阳直射点所在经线的地方时为12时。 （2）线：①昼半球平分经线为12时；②夜半球平分经线为0时。 3、判断节气 （1）根据以下地理现象可判定为二分（春分或秋分）：①太阳直射赤道；②全球昼夜平分；③晨昏线与经线重合。 （2）根据以下地理现象可判定为夏至：①太阳直射北回归线；②北极圈及其以北出现极昼，南极圈及其以南出现极夜。 （3）根据以下地理现象可判定为冬至：①太阳直射南回归线；②北极圈及其以北出现极夜，南极圈及其以南出现极昼。 4、判断方向 （1）侧视图：“上北下南，左西右东”。 （2）经线指示东西方向，纬线指示南北方向。 （3）有指向标的根据指向标确定方向。 （4）极视图： ①东西：找出两点之间的劣弧，顺着地球自转的方向画箭头，位于箭头前方的点则更东，位于箭头后方的点则更西。 ②南北：离北极点更近的点则更北；离南极点更近的点则更南。 5、判断晨线、昏线 （1）晨线：画出地球自转方向箭头，由夜半球进入昼半球的分界线； （2）昏线：画出地球自转方向箭头，由昼半球进入夜半球的分界线。 6、求昼长、夜长 （1）昼长＝昼弧∕15° 昼长＝（12－日出地方时）×2 （1）夜长＝夜弧∕15° 夜长＝24－昼长 7、求日出、日落时刻 （1）日出时刻＝12－昼长∕2 （2）日落时刻＝12＋昼长∕2 8、求正午太阳高度 H＝90°－︱纬度差︱（说明：纬度差指当地纬度与太阳直射点纬度之差） 专题训练（一）地球运动 一、练基础小题——提速度 图2为某摄影爱好者在图1中广袤草原上拍摄的“日出美景”。读图完成1～2题。 1．摄影爱好者拍摄“日出”美景的方向和北京时间分别是( ) A．东南7月1日06时B．东北7月1日06时 C．东北1月1日12时 D．东南1月1日12时 2．拍摄“日出”美景的地点是图1中的( ) A．甲 B．乙 C．丙 D．丁 解析：1.D 2.C 第1题，由经纬度可知，图示区域位于赤道附近，日出地方时为6时左右。北京时间为120°E的地方时。图示经度范围大致为25°E～35°E，与120°E相差85°～95°，地方时相差6小时左右，计算可得北京时间应为12时左右。1月份太阳直射南半球，该地日出东南、日落西南。第2题，由题干可知，该“日出”美景是在广阔的草原上拍摄到的。图中甲地点位于刚果盆地，属于热带雨林气候，景观为热带雨林，并非热带草原；从乙地点向东拍摄的是湖面；丁地点东面有超过3 000 m的高地；丙地地势平坦开阔，最有可能拍摄到“日出”美景。 读天津市年平均等日照时数线分布图(单位：h)，完成3～4题。 3．影响天津市年平均日照时数分布差异的最主要因素是( ) A．地势高低B．经度位置 C．海陆位置 D．纬度位置 4．甲地日照时数少的原因是( ) A．地势低洼，气压低降水多 B．热岛效应强，蒸发较旺盛 C．建筑物密集，遮挡阳光多 D．大气污染重，阴雨天气多 解析：3.C 4.D 第3题，图示年平均日照时数由东南向西北减少，与由沿海向内陆的位置变化一致，据此可判断最主要的影响因素是海陆位置，选C项。天津基本上为平原地形，地势差别较小，故A错误。第4题，甲地日照时数低于周边，而平均昼长基本相同，则是天气状况影响所致，可能是位于城区，大气污染较严重，同时雨岛效应强而降水多，故日照时数少于周边地区。 (2017·山西大学附中诊断)某兴趣小组每天在国际标准时间为17点 钟时，测得一年中该树正午影子顶端在AB之间来回移动，树高为4 m，OP 为4 m，P点为AB中点。读图完成5～6题。 5．该树位于( ) A．黑海沿岸 B．日本海沿岸 C．维多利亚湖沿岸 D．五大湖沿岸 6．当树影顶端由B向A移动时( ) A．北京昼长夜短且昼渐长 B．非洲斑马迁往赞比亚 C．海口正午太阳高度逐渐增大 D．孟买盛行风由东北风转为西南风高中地理专题练习：太阳光照图(含答案)
