地层倾角测井曲线的计算与处理

测井曲线代码大全

测井曲线代码 RD、RS—深、浅侧向电阻率 RDC、RSC—环境校正后的深、浅侧向电阻率VRD、VRS—垂直校正后的深、浅侧向电阻率DEN—密度 DENC—环境校正后的密度 VDEN—垂直校正后的密度 CNL—补偿中子 CNC—环境校正后的补偿中子 VCNL—垂直校正后的补偿中子 GR—自然伽马 GRC—环境校正后的自然伽马 VGR—垂直校正后的自然伽马 AC—声波 V AC—垂直校正后声波 PE—有效光电吸收截面指数 VPE—垂直校正后的有效光电吸收截面指数SP—自然电位 VSP—垂直校正后的自然电位 CAL—井径 VCAL—垂直校正后井径 KTh—无铀伽马 GRSL—能谱自然伽马 U—铀 Th—钍 K—钾 WCCL—磁性定位 TGCN—套管中子 TGGR—套管伽马 R25—2.5米底部梯度电阻率 VR25—环境校正后的2.5米底部梯度电阻率DEV—井斜角 AZIM—井斜方位角 TEM—井温 RM—井筒钻井液电阻率 POR2—次生孔隙度 POR—孔隙度 PORW—含水孔隙度 PORF—冲洗带含水孔隙度 PORT—总孔隙度 PERM—渗透率 SW－含水饱和度 SXO—冲洗带含水饱和度

SH—泥质含量 CAL0—井径差值 HF—累计烃米数 PF—累计孔隙米数 DGA—视颗粒密度 SAND，LIME，DOLM，OTHR—分别为砂岩，石灰岩，白云岩，硬石膏含量 VPO2—垂直校正次生孔隙度 VPOR—垂直校正孔隙度 VPOW—垂直校正含水孔隙度 VPOF—垂直校正冲洗带含水孔隙度 VPOT—垂直校正总孔隙度 VPEM—垂直校正渗透率 VSW－垂直校正含水饱和度 VSXO—垂直校正冲洗带含水饱和度 VSH—垂直校正泥质含量 VCAO—垂直校正井径差值 VDGA—垂直校正视颗粒密度 VSAN，VLIM，VDOL，VOTH—分别为垂直校正砂岩，石灰岩，白云岩，硬石膏含量岩石力学参数 PFD1—破裂压力梯度 POFG—上覆压力梯度 PORG—地层压力梯度 POIS—泊松比 TOUR—固有剪切强度 UR—单轴抗压强度 YMOD—杨氏模量 SMOD—切变模量 BMOD—体积弹性模量 CB—体积压缩系数 BULK—出砂指数 MAC MAC—偶极子阵列声波 XMAC-Ⅱ—交叉偶极子阵列声波 DTC1—纵波时差 DTS1—横波时差 DTST1—斯通利波时差 DTSDTC-纵横波速度比 TFWV10-单极子全波列波形 TXXWV10-XX偶极子波形 TXYWV10- XY偶极子波形 TYXWV10- YX偶极子波形 TYYWV10- YY偶极子波形 WDST-计算各向异性开窗时间 WEND-计算各向异性关窗时间

真倾角和伪倾角的换算方法

真倾角与伪倾角换算方法 tg α伪=tg α真sin θ 式中：α伪——伪倾角（帮） α真——真倾角 θ———走向与巷道或所切剖面的夹角 利用两伪倾角计算地层产状 迎帮真ααα22tg +=tg tg 迎帮 ααθtg tg tg = 式中：α帮——巷道一帮地层倾角（伪倾角） α迎——巷道迎头地层倾角（伪倾角） α真——地层（真）倾角 θ———巷道方向和地层走向的夹角 注：地层倾向首先根据“回加前减，左负右正”八字口诀， 即根据巷道一帮地层倾角，地层向后倾，加90°;向前倾减 90°。根据巷道迎头地层倾角，地层向右倾，取正号；地层 向左倾，取负号。然后再加上巷道前进的方位角，再加上θ 值，即为地层倾向。

断煤交线方向的计算 1. 断煤交线的计算公式 11222211sin sin cos cos βαβαβαβαθtg tg tg tg tg --= 式中：α1、α2——分别为断层、煤层倾角 β1、β2——分别为断层、煤层倾向 θ—————断煤交线走向的方位角 注：断煤交线走向的方位角为负值，表示按逆时针量方位角。 2. 断煤交线与断层的关系 可以根据断煤交线与断层的关系来大致确定断煤交线的方向： 1）断煤交线与断层走向垂直的情况仅出现在同倾断层中 2）走向断层的断煤交线与煤层、断层的走向一致 3）地层水平或近水平时，断煤交线和断层走向一致或者近 似一致 4）反向断层的断煤交线位于断层和煤层走向锐夹角之中 5）同向断层的断煤交线位于断层和煤层走向锐夹角之外 6）倾向断层的断煤交线位于断层和煤层倾向所夹直角之中 注：1）反向断层指地层与断层倾向相反 2）同向断层指地层与断层倾向相同 3）倾向断层指地层与断层走向相垂直的断层 4）走向断层指地层与断层走向相平行的断层 5） 等高线:下降盘的同名等高线后移。

测井曲线解释

主要测井曲线及其含义 主要测井曲线及其含义 一、自然电位测井： 测量在地层电化学作用下产生的电位。 自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。Rmf ≈Rw时，SP几乎是平直的；Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。 自然电位测井 SP曲线的应用：①划分渗透性地层。②判断岩性，进行地层对比。③估计泥质含量。④确定地层水电阻率。 ⑤判断水淹层。⑥沉积相研究。 自然电位正异常 Rmf＜Rw时，SP出现正异常。 淡水层Rw很大（浅部地层） 咸水泥浆（相对与地层水电阻率而言） 自然电位测井 自然电位曲线与自然伽马、微电极曲线具有较好的对应性。 自然电位曲线在水淹层出现基线偏移 二、普通视电阻率测井（R4、R2.5） 普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。 视电阻率曲线的应用：①划分岩性剖面。②求岩层的真电阻率。③求岩层孔隙度。④深度校正。⑤地层对比。 电极系测井 2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。 底部梯度电极系分层： 顶：低点； 底：高值。 三、微电极测井（ML） 微电极测井是一种微电阻率测井方法。其纵向分辨能力强，可直观地判断渗透层。 主要应用：①划分岩性剖面。②确定岩层界面。③确定含油砂岩的有效厚度。④确定大井径井段。⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。 微电极确定油层有效厚度 微电极测井 微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。 四、双感应测井 感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。 感应测井曲线的应用：①划分渗透层。②确定岩层真电阻率。③快速、直观地判断油、水层。 油层： RILD＞RILM＞RFOC

测井曲线的识别及应用

第一讲测井曲线的识别及应用 钻井取芯、岩屑录井、地球物理测井是目前比较普及的三种认识了解地层的方法。钻井获取的岩芯资料直观、准确，但成本高、效率低。岩屑录井简便、及时，但干扰因素多，深度有误差，岩屑易失真。测井是一种间接的录井手段，它是应用地球物理方法，连续地测定岩石的物理参数，以不同的岩石存在着一定物性差别，在测井曲线上有不同的变化特征为基础，利用各种测井曲线显示的特征、变化规律来划分钻井地质剖面、认识研究储层的一种录井方法；具有经济实用、收获率高、易保存的优势，是目前我们认识地层的主要途径。 鄂尔多斯盆地常规测井系列分为综合测井和标准测井两种。 综合测井系列：重点反映目的层段钻井剖面的地层特征。测量井段由井底到直罗组底部，比例尺1：200。由感应、八侧向、四米电阻、微电极、声速、井径、自然电位、自然咖玛八种测井方法组成。探井、评价井为了提高储层物性解释精度，加测密度和补偿中子两条曲线。 标准测井系列：全面反映钻井剖面地层特征，测量井段由井底到井口（黄土层底部），比例尺1：500，多用于盆地宏观地质研究。过去标准测井系列较单一，仅有视电阻率、自然咖玛测井等两三条曲线。近几年完钻井的标准测井系列曲线较完善，只比综合测井系列少了微电极测井一项。 一、测井曲线的识别 微电极系测井、四米电阻测井、感应—八侧向测井、都是以测定岩石的电阻率为物理前提，但曲线的指向意义各异。微电极常用于判断砂岩渗透性和薄层划分。感应—八侧向测井用于判定砂岩的含油水层性能。四米电阻、声速、井径、自然电位、自然咖玛用于砂泥岩性划分。它们各有特定含义，又互相印证，互为补充，所以，我们使用时必须综合考虑。 1、微电极测井 大家知道，油井完钻后由井眼向外围依次是：泥饼、冲洗带、侵入带、地层。泥饼是泥浆中的水分进入地层后，吸附、残留在砂岩壁上的泥浆颗粒物。冲洗带是紧靠井壁附近，地层中的流体几乎被钻井液全部赶走了的部分；其深入地层的范围一般约7—8厘米。侵入带是钻井液与地层中流体的混合部分。

九种常规曲线测井方法(苍松参考)

常规测井曲线方法及应用 项目符号单位 测量的物 理量 理论基础分辨率主要应用影响因素影响结果表现 井 径测井CAL In/ cm 测量井眼 直径的变 化 机械式直 接测量 井径的 大小 ①辅助区分岩性 ②井眼形状 ③计算固井水泥 用量 ④其他曲线的环 境校正参考 ⑤检查套管变形 和破裂情况 ①岩性 ②裂缝 ①泥岩段或裂缝发育段易 发生扩径。 自然 伽马测井GR API 或μ R/h ①地层中 天然GR 射线放射 性强度 ②计数率 （地面仪 器接收到 的每分钟 形成的电 脉冲数） ①岩石具 有自然放 射性 ②不同地 层具有不 同的自然 放射性 垂向： 12~16 In 径向： 4~6 in (1 in = 0.0254 m ) ①区分岩性 ②进行地层对比 ③估算泥质含量 ④判断放射性矿 物 ⑤划分储集层 ①υτ影响 （υ为测井 速度，τ为时 间常数） ②放射性涨 落的影响 ③层厚对曲 线幅度的影 响 ④井的参数 （井径、泥浆 比重，套管， 水泥环等） ①表现在GRmax下降，且 GRmax的位置不在地层中 心，而向上移动 ②GR曲线上具有许多“小 锯齿”独特形态 ③厚度小于3倍井径时，地 层变薄，泥岩的GR曲线值 会下降，砂岩层的GR的曲 线值则会上升 ④泥浆、套管、水泥环吸收 GR射线，使得GR值降低 自然 电位测井SP mv ①钻开岩 层时井壁 附近产生 的电化学 活动而形 成的自然 电场。 ②电极和 地面参考 电极间的 电位 ①井壁附 近两种不 同矿化度 的溶液 （泥浆和 地层水） 接触产生 电动势 垂向： 6~10 in ①划分渗透层 ②估计泥质含量 ③确定地层水电 阻率Rw ④判断水淹层 ⑤判断岩性 ⑥地层对比与沉 积相研究 ①地层水和 泥浆滤液中 含盐度比值 Cw/Cmf ②岩性 ③温度 ④地层水和 泥浆滤液含 盐性质 ⑤地层电阻 率 ⑥地层厚度 ⑦井径 ⑧泥浆侵入 ①Cw>Cmf 砂岩层SP负异 常；Cw

钻井计算公式精典

钻井计算公式（精典） 1.卡点深度： L=eEF/105P=K×e/P 式中：L-----卡点深度米 e------钻杆连续提升时平均伸长厘米 E------钢材弹性系数=2.1×106公斤/厘米2 F------管体截面积。厘米2 P------钻杆连续提升时平均拉力吨 K------计算系数 K=EF/105=21F 钻具被卡长度l: l=H-L 式中H-----转盘面以下的钻具总长米 注：K值系数5＂=715（9.19） 例：某井在井深2000米时发生卡钻，井内使用钻具为壁厚11毫米的59/16＂钻杆，上提平均拉力16吨，钻柱平均伸长32厘米，求卡点深度和被卡钻具长度。 解：L=Ke/P 由表查出壁厚11毫米的59/16＂钻杆的K=957 则：L=957×32/16=1914米 钻具被卡长度： L=H-L=2000-1914=86米 2、井内泥浆量的计算 V=D2H/2或V=0.785D2H 3、总泥浆量计算 Q=q井+q管+q池+q备 4、加重剂用量计算： W加=r加V原(r重-r原)/r加-r重 式中：W加----所需加重剂的重量，吨 r原----加重前的泥浆比重， r重----加重后的泥浆比重 r加---加重料的比重 V原---加重前的泥浆体积米3 例：欲将比重为1.25的泥浆200米3，用比重为4.0的重晶石粉加重至1.40，需重晶石若干？解：根据公式将数据代入： 4×200（1.40-1.25）/4.0-1.40=46吨 5.降低泥浆比重时加水量的计算 q=V原(r原-r稀)/r稀-r水 式中：q----所需水量米3 V原---原泥浆体积米3 r稀---稀释后泥浆比重 r水----水的比重（淡水为1）

主要测井曲线及其含义

主要测井曲线及其含义

自然电位测井： 测量在地层电化学作用下产生的电位。 自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。Rmf≈Rw时，SP几乎是平直的；Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。 自然电位测井 SP曲线的应用：①划分渗透性地层。②判断岩性，进行地层对比。③估计泥质含量。④确定地层水电阻率。⑤判断水淹层。⑥沉积相研究。 自然电位正异常 Rmf＜Rw时，SP出现正异常。 淡水层Rw很大（浅部地层） 咸水泥浆（相对与地层水电阻率而言） 自然电位测井 自然电位曲线与自然伽马、微电极曲线具有较好的对应性。 自然电位曲线在水淹层出现基线偏移 普通视电阻率测井（R4、R2.5） 普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。

视电阻率曲线的应用：①划分岩性剖面。②求岩层的真电阻率。 ③求岩层孔隙度。④深度校正。⑤地层对比。 电极系测井 2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。 底部梯度电极系分层： 顶：低点； 底：高值。 微电极测井（ML） 微电极测井是一种微电阻率测井方法。其纵向分辨能力强，可直观地判断渗透层。 主要应用：①划分岩性剖面。②确定岩层界面。③确定含油砂岩的有效厚度。④确定大井径井段。⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。 微电极确定油层有效厚度 微电极测井 微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。 双感应测井 感应测井是利用电磁感应原理测量介质电导率的一种测井方法，

测井曲线计算公6式

摘要 油层物理是研究储层岩石、岩石中的流体（油、气、水）以及流体在岩石中渗流机理的一门学科。它表述的是油层的物理性质，储层的岩石骨架和储存于岩石骨架孔隙中的流体。 钻探一口油井，取心测得的孔隙度、渗透率等物性参数，反映的是这口井及井筒周围的油层物性参数，即所谓的“一孔之见”，从平面上看，如果这口井位于湖相水道砂微相中间，它的孔隙度、渗透率偏高，用此计算的储量偏大，因为向水道砂微相两侧的孔、渗参数肯定要小；如位于水道间的薄砂层中，那计算的储量可能偏小，要想真正控制就得还油层以本来面目。早期资料较少是难以达到的，而随井网的不断完善，获取的动、静态信息的不断增加，新技术、新方法不断出现，就能还油层以真面目。 精细油藏描述是指油田投入开发后，随着开采程度的加深和动、静态资料增加，所进行的精细地质特征研究和剩余油分布描述，并不断完善储层预测的地质模型，称为精细油藏描述。可以细分为开发初期、开发中期和开发后期精细油藏描述。不同时期的精细油藏描述因资料占有程度不同而描述的精度不同。而目前在开发后期（指综合含水>85%可采储量采出程度在75%以上）的精细油藏描述由于资料占有量相对较多，所以描述的精度要高，加上相关新技术、新方法的应用，才能达到精细描述的程度。油层物理学科在提高采收率的研究的过程中，对油层的非均质性、流体粘度及流度比和油藏润湿性等对采收率的影响进行了研

目录 一、引言 ---------------（1） 二、精细油藏描述实例 ----------------（2） 1．概况 ---------------（2）2．精细油藏描述对策及思路 ---------------（3）3．精细构造研究 ---------------（4）4．测井多井评价 ---------------（6）5．沉积微相及砂体展布规律 --------------（10）6．储层非均质性 --------------（14）7．储层流动单元研究 --------------（20）8．三维建模及油藏工程评价 --------------（23） 三、结论及认识 --------------（24） 四、结束语 --------------（25）

主要测井曲线及其含义

主要测井曲线及其含义 自然电位测井： 测量在地层电化学作用下产生的电位。 自然电位极性的―正‖、―负‖以及幅度的大小与泥浆滤液电阻率R mf和地层水电阻率Rw的关系一致。Rmf≈Rw时，SP几乎是平直的；Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。 自然电位测井 SP曲线的应用：①划分渗透性地层。②判断岩性，进行地层对比。③估计泥质含量。④确定地层水电阻率。⑤判断水淹层。⑥沉积相研究。 自然电位正异常 Rmf＜Rw时，SP出现正异常。 淡水层Rw很大（浅部地层） 咸水泥浆（相对与地层水电阻率而言） 自然电位测井 自然电位曲线与自然伽马、微电极曲线具有较好的对应性。 自然电位曲线在水淹层出现基线偏移 普通视电阻率测井（R4、R2.5） 普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分

布特点就可确定介质的电阻率。 视电阻率曲线的应用：①划分岩性剖面。②求岩层的真电阻率。 ③求岩层孔隙度。④深度校正。⑤地层对比。 电极系测井 2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。 底部梯度电极系分层： 顶：低点； 底：高值。 微电极测井（ML） 微电极测井是一种微电阻率测井方法。其纵向分辨能力强，可直观地判断渗透层。 主要应用：①划分岩性剖面。②确定岩层界面。③确定含油砂岩的有效厚度。④确定大井径井段。⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。 微电极确定油层有效厚度 微电极测井 微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。 双感应测井

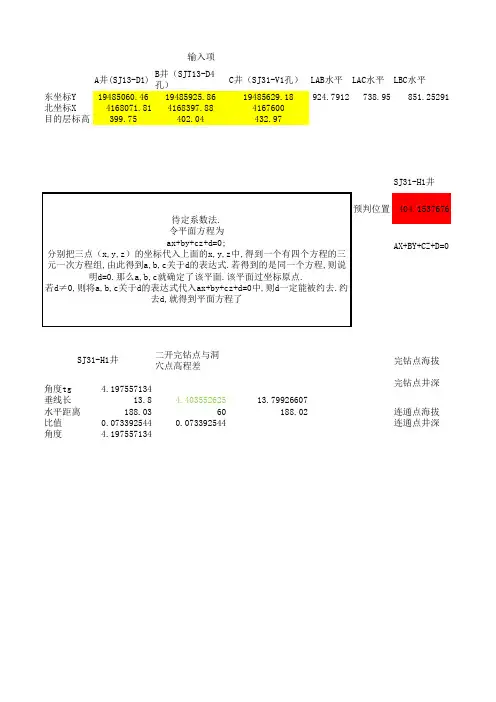

地层倾角计算方法

地层倾角：是在钻孔中测量地层倾斜方向和倾斜角度的方法。根据测得的数据，可以研究地质构造与沉积环境，从而追踪地下油气的分布情况。 倾向：岩层倾斜的方向，岩层原为水平岩层，其倾斜的方向即为倾向。 走向：岩层延伸的方向，与倾向垂直 倾角：岩层倾斜的程度 地层基本上是倾斜比较常见，，，并且从宏观来看，大范围展布 的地层基本上都是倾斜的，，只是倾斜的角度有大有小罢了。 地层倾角测井]dipmetry，dip log 是利用地层倾角测井仪在井中测量地层倾角和方位角的方法。根据测得的数据，可以计算出井内各点的地层产状。这些资料对于研究地质构造、沉积环境，以及找出油气聚集的最有利部位等是一项重要的参考数据。 [地层倾角测井仪] dipmeter sonde 又称岩层产状仪(dipmeter)。是在钻孔内测定岩层的走向、倾向和倾角的仪器。它包括两部分：一部分是测量岩层相对于钻孔的倾斜角及方位；另—部分是测量钻孔本身的倾斜和方位以及井径。利用其综合资料可求出岩层的产状。测定岩层相对于钻孔轴线倾斜的装置，由位于同—平面(此面与井轴垂直)相互成120o角的三组(见图1、2、3)，或互成90角的四组电极组成。根据岩层的具体情况不同，可以记录微侧向测井曲 线或其他测井曲线。根据测出的三条或四条曲线分别定出的界面深度，以及井径数据，便可以得到岩层相对于钻孔的倾角。电极方位、钻孔倾角及井径的测量原理，同一般井斜仪、井径仪相似。 二、岩层厚度计算 岩层厚度是指岩层顶、底面之间的垂直距离，即岩层的真厚度。 计算方法有查表法、图解法和赤平投影法，也可编程利用微型计算机求真厚度。下面仅介绍公式计算法。 在实测剖面整理中，往往利用岩层的出露宽度（分层斜距）、地形坡度、岩层产状等数据求出岩层的真厚度。公式计算法比较准确，但是比较繁琐，可用计算器计算。倾斜岩层厚度计算方法有下列七种情况。

三种声波测井曲线预测方法对比分析

三种声波测井曲线预测方法对比分析 随着科学技术的快速发展，煤矿地震检测技术也在不断的完善中。为了能够提高检测的准确性，通过大量的实践经验总结，当前主要的检测方法包括经验公式法、神经网络法、地震属性分析法。这三种方法的作用以及优势都各不相同，检测结果也不同，文章就从预测方法方面来阐述这三种检测手段的应用特点，以及检测结果的精确程度，希望能够给相关人士一定的借鉴。 标签：声波测井曲线；预测方法；分析 以某煤田研究区为例，对比研究上述三种预测方法。某煤田采区勘探面积为23.325km2。主要研究煤层为13-1，11-2，8，6-2，1煤，其埋藏深度大致分布于500～900m之间，并作为此次研究的分析窗口。研究区内共有64口测井，且均匀分布于研究区的各个位置。经统计，每口井都有密度曲线，但只有29口井包含速度曲线，可以作为此次研究的训练样本和目标。 1 预测方法的应用 1.1 经验公式法的应用 因为所有的矿井都能够形成一定的密度曲线，而这种曲线能够反映出地层的状态，所以我们可以通过观察这些曲线了解地层的变化，预测出地震的情况。我们可以对这二十个矿井通过Gardner公式法来计算出具体的密度曲线，并通过计算机的计算得到相应的预测值。任意选择一口矿井，通过经验公式法来预测出声波曲线，把曲线的结果和原始的测算曲线放在一个窗口下进行分析，主要是看两个测算结果中速度的交汇点。通过计算机来测量两个曲线之间的相关性，得出的系数为0.336。从这个数值中我们可以看到二者之间的相关性是非常小的，可见这种测量方法的曲线精确度不高。不过这种方法的优势就是操作比较简单，可以在一些地形比较复杂，误差可以在一定范围内的情况下使用。 1.2 地震属性分析法的应用 利用地震属性预测声波曲线，首先需要导人三维地震数据体。在本例中，地震数据体共包含1109条inline线和1819条crossline线，间隔为5m。然后，建立好几何网格，使得地震数据和测井曲线能位置统一。以已知的29口井作为训练样本，抽取复合地震道，并对其进行转换运算，得到多种体属性值。同时利用基于模型反演获得的波阻抗体，提取出外部属性值（外部属性用ex-attr来表示）。最后建立地震属性与井数据的线形关系，其中部分关系如表1所示。分析窗口为13煤和1煤之间的区域。 从表1中可以看出，最佳的属性表达式为Log（ex-attr），属性运算的误差率最低，且相关系数大约为0.50，相对比较高。因此选取其作为单属性分析的结果。10-8井、10n-17井、11-10井，三口井单属性分析预测结果：相关系数=0.500134；

常用测井曲线含义及测井解释方法

主要测井曲线及其含义 一、自然电位测井： 测量在地层电化学作用下产生的电位。 自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP 为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。 自然电位测井 SP曲线的应用：①划分渗透性地层。②判断岩性，进行地层对比。③估计泥质含量。④确定地层水电阻率。⑤判断水淹层。⑥沉积相研究。 自然电位正异常 Rmf＜Rw时，SP出现正异常。 淡水层Rw很大（浅部地层） 咸水泥浆（相对与地层水电阻率而言） 自然电位测井 自然电位曲线与自然伽马、微电极曲线具有较好的对应性。 自然电位曲线在水淹层出现基线偏移 二、普通视电阻率测井（R4、R2.5） 普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。 视电阻率曲线的应用：①划分岩性剖面。②求岩层的真电阻率。③求岩层孔隙度。④深度校正。⑤地层对比。 电极系测井 2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。 底部梯度电极系分层：

顶：低点； 底：高值。 三、微电极测井（ML） 微电极测井是一种微电阻率测井方法。其纵向分辨能力强，可直观地判断渗透层。 主要应用：①划分岩性剖面。②确定岩层界面。③确定含油砂岩的有效厚度。④确定大井径井段。⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。 微电极确定油层有效厚度 微电极测井 微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。 四、双感应测井 感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。 感应测井曲线的应用：①划分渗透层。②确定岩层真电阻率。③快速、直观地判断油、水层。 油层： RILD＞RILM＞RFOC 水层： RILD＜ RILM＜ RFOC 纯泥层： RILD、RILM基本重合 五、双侧向测井 双侧向测井是采用电流屏蔽方法，迫使主电极的电流经聚焦后成水平状电流束垂直于井轴侧向流入地层，使井的分流作用和低阻层对电流的影响减至最小程度，因而减少了井眼和围岩的影响，较真实地反映地层电阻率的变化，并能解决普通电极系测井所不能解决的问题。 双侧向测井资料的应用：①确定地层的真电阻率。②划分岩性剖面。③快速、直观地判断油、水层。 六、八侧向测井和微球形聚焦测井. ⑴、八侧向是一种浅探测的聚焦测井，电极距较小，纵向分层能力强，主要用来反映井壁附近介质的电阻率变化。⑵、微球形聚焦测井是一种中等探测深度的微聚焦电法测井，是确定冲洗带电阻率测井中较好的一种方法 主要应用：①划分薄层。②确定Rxo。 七、井径测井 主要用途：

地矿类岩层倾角换算关系式大全

断煤交线方向的计算 1. 断煤交线的计算公式 11222211sin sin cos cos βαβαβαβαθtg tg tg tg tg --= 式中：α1、α2——分别为断层、煤层倾角 β1、β2——分别为断层、煤层倾向 θ—————断煤交线走向的方位角 注：断煤交线走向的方位角为负值，表示按逆时针量方位角。 2. 断煤交线与断层的关系 可以根据断煤交线与断层的关系来大致确定断煤交线的方向： 1）断煤交线与断层走向垂直的情况仅出现在同倾断层中 2）走向断层的断煤交线与煤层、断层的走向一致 3）地层水平或近水平时，断煤交线和断层走向一致或者近 似一致 4）反向断层的断煤交线位于断层和煤层走向锐夹角之中 5）同向断层的断煤交线位于断层和煤层走向锐夹角之外 6）倾向断层的断煤交线位于断层和煤层倾向所夹直角之中 注：1）反向断层指地层与断层倾向相反 2）同向断层指地层与断层倾向相同 3）倾向断层指地层与断层走向相垂直的断层 4）走向断层指地层与断层走向相平行的断层 5） 等高线:下降盘的同名等高线后移。

真倾角与伪倾角换算 tg α伪=tg α真sin θ 式中：α伪——伪倾角（帮） α真——真倾角 θ———走向与巷道或所切剖面的夹角 利用两伪倾角计算地层产状 迎帮 真ααα22tg +=tg tg 迎帮ααθtg tg tg = 式中：α帮——巷道一帮地层倾角（伪倾角） α迎——巷道迎头地层倾角（伪倾角） α真——地层（真）倾角 θ———巷道方向和地层走向的夹角 注：地层倾向首先根据“回加前减，左负右正”八字口诀， 即根据巷道一帮地层倾角，地层向后倾，加90°;向前倾减 90°。根据巷道迎头地层倾角，地层向右倾，取正号；地层 向左倾，取负号。然后再加上巷道前进的方位角，再加上θ 值，即为地层倾向。

测井曲线分层

测井曲线分层问题 摘要 测井曲线分层是在地球物理勘探中利用测井资料了解地下地质情况，首先要完成的基础工作。本文主要解决了以附件中1号井为标准井，并根据此井的各种测井曲线数据，建立了数学模型，对第2号至7号井进行自动分层，并且通过分析，与人工分层结果进行比较分析，进一步对1号井的分层结果进行说明；对第8号井至13号井进行自动分层，并给出结论两个问题。 针对问题一，本文首先通过查资料并观察附表中1号井的数据剔除了一些变化规律不明显的指标如CAL、DEVi等，筛选出了SP、GR、AC 、CNL 、RT、RILD、RILM七个显著变化的指标，根据经验又剔除了各个指标中明显错误的数据；然后利用主成分分析法的思想挑选了在主成分中贡献率较大的指标AC、CNL、SP三个指标。 接着画出三个指标的综合测井曲线，由于每一层的指标差异性、稳定性，本文采取了层内差异法，结合综合测井曲线，将每一个井进行了大致的粗分层。 最后要将相似程度高的层进行合并，而聚类分析是根据某一分类统计量来度量多个观察量之间的相似程度，依相似程度高低决定是聚合为一层，还是划为不同层，本文利用聚类分析法将第2至7号井进行细致的分层，与人工分层进行了比较，判断其精度，结果见表4、表5并对模型进行了改进，进一步提高合理性。 针对问题二，本文利用问题一中所得出的规律对第8号井至13号井进行了分层，结果见表6，并进行了分析。 关键词：测井曲线自动分层主成分分析层内差异法聚类分析

测井区县分层是在地球物理勘探中利用测井资料了解地下地质情况最基本也是最重要的问题。目前最常用的人工分层方法不仅费时费力，而且分层取值过程中受测井分析人员的经验知识和熟练程度影响较大，主观性较强，也会因为不同的解释人员的个人标准有误差，而造成不同的人员有不同的分层结果。本文主要解决的问题有： 1、以1号井为标准井，根据此井的各种测井曲线数据，建立合适的数学模型，对第2号至7号井进行了自动分层，并且通过分析，与人工分层结果进行比较分析并改进了数学模型，对1号井的分层结果进行说明。 2、通过前面人工分层与自动分层的比较结果，以及已给的各种测井曲线数据，对第8号井至13号井进行自动分层，并分析本文的结论。 二、问题假设 1 、 假设题目附件中所给数据仪器的精度都满足要求 2 、 1号井所给的分层都是准确的，其他井依靠1号井为标准。 3 、 根据某一条或者某几条测井曲线可以较准确的进行分层 符号说明 ij x 第i 个深度样本的第j 个指标 B 待定参数 i δ 第i 个深度样本的均方根误差 i x 第i 层测井均值 )(i x E 非地层因素引起的允许误差 )1,(+k k d 第k 层与第k + 1 层的测井值之间的“马氏”距离 min d 各层间测井值的最小“临界距离”

主要测井曲线及含义

一、自然电位测井： 测量在地层电化学作用下产生的电位。 自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。 自然电位测井 SP曲线的应用：①划分渗透性地层。②判断岩性，进行地层对比。③估计泥质含量。④确定地层水电阻率。⑤判断水淹层。⑥沉积相研究。 自然电位正异常 Rmf＜Rw时，SP出现正异常。 淡水层Rw很大（浅部地层） 咸水泥浆（相对与地层水电阻率而言） 自然电位测井 自然电位曲线与自然伽马、微电极曲线具有较好的对应性。

自然电位曲线在水淹层出现基线偏移 二、普通视电阻率测井（R4、R2.5） 普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。 视电阻率曲线的应用：①划分岩性剖面。②求岩层的真电阻率。③求岩层孔隙度。④深度校正。 ⑤地层对比。 电极系测井 2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。 底部梯度电极系分层： 顶：低点； 底：高值。 三、微电极测井（ML） 微电极测井是一种微电阻率测井方法。其纵向分辨能力强，可直观地判断渗透层。 主要应用：①划分岩性剖面。②确定岩层界面。③确定含油砂岩的有效厚度。④确定大井径井段。 ⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。 微电极确定油层有效厚度 微电极测井 微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。 四、双感应测井 感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。 感应测井曲线的应用：①划分渗透层。②确定岩层真电阻率。③快速、直观地判断油、水层。油层： RILD＞RILM＞RFOC 水层： RILD＜ RILM＜ RFOC 纯泥层： RILD、RILM基本重合 五、双侧向测井 双侧向测井是采用电流屏蔽方法，迫使主电极的电流经聚焦后成水平状电流束垂直于井轴侧向流入地层，使井的分流作用和低阻层对电流的影响减至最小程度，因而减少了井眼和围岩的影响，较真实地反映地层电阻率的变化，并能解决普通电极系测井所不能解决的问题。 双侧向测井资料的应用：①确定地层的真电阻率。②划分岩性剖面。③快速、直观地判断油、水层。 六、八侧向测井和微球形聚焦测井. ⑴、八侧向是一种浅探测的聚焦测井，电极距较小，纵向分层能力强，主要用来反映井壁附近介质的电阻率变化。⑵、微球形聚焦测井是一种中等探测深度的微聚焦电法测井，是确定冲洗带电阻率测井中较好的一种方法 主要应用：①划分薄层。②确定Rxo。 七、井径测井 主要用途： 计算固井水泥量；

钻井计算公式精典精选版

钻井计算公式精典 Company number【1089WT-1898YT-1W8CB-9UUT-92108】

钻井计算公式（精典） 1.卡点深度： L=eEF/105P=K×e/P 式中：L-----卡点深度米 e------钻杆连续提升时平均伸长厘米 E------钢材弹性系数=×106公斤/厘米2 F------管体截面积。厘米2 P------钻杆连续提升时平均拉力吨 K------计算系数 K=EF/105=21F 钻具被卡长度l: l=H-L 式中H-----转盘面以下的钻具总长米 注：K值系数5＂=715（） 例：某井在井深2000米时发生卡钻，井内使用钻具为壁厚11毫米的 59/16＂钻杆，上提平均拉力16吨，钻柱平均伸长32厘米，求卡点深度和被卡钻具长度。 解：L=Ke/P 由表查出壁厚11毫米的59/16＂钻杆的K=957 则：L=957×32/16=1914米 钻具被卡长度：

L=H-L=2000-1914=86米2、井内泥浆量的计算V=D2H/2或V= 3、总泥浆量计算 Q=q 井+q 管 +q 池 +q 备 4、加重剂用量计算： W 加=r 加 V 原 (r 重 -r 原 )/r 加 -r 重 式中：W 加 ----所需加重剂的重量，吨 r 原 ----加重前的泥浆比重， r 重 ----加重后的泥浆比重 r 加 ---加重料的比重 V 原 ---加重前的泥浆体积米3 例：欲将比重为的泥浆200米3，用比重为的重晶石粉加重至，需重晶石若干 解：根据公式将数据代入： 4×200（）/吨 5.降低泥浆比重时加水量的计算 q=V 原(r 原 -r 稀 )/r 稀 -r 水 式中：q----所需水量米3 V 原 ---原泥浆体积米3 r 稀 ---稀释后泥浆比重 r 水 ----水的比重（淡水为1）

地层厚度的计算推导

地层厚度的计算推导 对于直井来说，某一层地层（无倾角）的厚度即为底界深度与顶界深度之差。但对于斜井或水平井来说，则需要进行垂深的换算。若存在地层倾角，计算则相对更为复杂一些。 （一）地层倾斜方向与井眼延伸方向一致 如上图所示，井眼方位、井斜角、地层倾角、地层厚度保持不变的情况下，可以得到如下关系： ?D=?L×sinα(1) ?H=?L×cosα(2) H a=?D×tanλ(3) H c=?H-H a(4) H r=H c×cosλ(5) 其中，?D——水平位移增量，m ?L——井深增量，m ?H——垂深增量，m H a——垂深推后，m H c——切深，m H r——地层实际厚度，m α、λ——分别为井斜角、地层倾角

当不存在地层倾角（λ=0）时，则可以由（3）～（5）式推导出（6）～（8），即地层倾角为0时，地层实际厚度等于垂深增量。 H a=0(6) H c=?H(7) H r=?H(8) 当不存在井斜角（α=0）即为直井时，则可以推导出（9）～（13）。 ?D=0(9) ?H=?L(10) H a=0(11) H c=?L(12) H r=?L×cosλ(13) 最简单的情形，即井斜角为0，地层倾角为0，容易推导出（14），即地层真实厚度等于底界深度与顶界深度之差。 H r=?L(14)（二）地层倾斜方向与井眼延伸方向相反 如上图所示，井眼方位、井斜角、地层倾角、地层厚度保持不变的情况下，可以得到如下关系： ?D=?L×sinα(15) ?H=?L×cosα(16)

H b=?D×tanλ(17) H c=?H(18) H r=(H c+H b)×cosλ(19) 其中，?D——水平位移增量，m ?L——井深增量，m ?H——垂深增量，m H b——垂深提前，m H c——切深，m H r——地层实际厚度，m α、λ——分别为井斜角、地层倾角 当不存在地层倾角（λ=0）时，则可以由（17）～（19）式推导出（20）～（22），即地层倾角为0时，地层实际厚度等于垂深增量。 H b=0(20) H c=?H(21) H r=?H(22) 当不存在井斜角（α=0）即为直井时，则可以推导出(23)~(27)。 ?D=0(23) ?H=?L(24) H b=0(25) H c=?L(26) H r=?L×cosλ(27) 最简单的情形，即井斜角为0，地层倾角为0，容易推导出（28），即地层真实厚度等于底界深度与顶界深度之差。 H r=?L(28)

地球物理测井数据处理与综合解释

《地球物理测井数据处理与综合解释》 教学大纲 课程编码：0801523100 课程名称：钻井地球物理数据处理与综合解释 课程英文名称：Processing and Comprehensive Interpretation of Geophysical well-logging Data 总学时：44 学分： 开课单位：地探学院地球物理系 授课对象：勘察技术与工程专业本科生 前置课程：普通物理，应用地球物理4：钻井地球物理勘探 一、教学目的与要求 《钻井地球物理数据处理与综合解释》是勘察技术与工程专业的专业课。本教学大纲适用于勘察技术与工程专业的本科教学。 通过本课程学习，使学生掌握地球物理测井数据处理与综合解释的基本知识和工作方法。《钻井地球物理数据处理与综合解释》是一门应用性较强的课程。学生既要了解测井数据处理和解释的原理方法及公式的导出，注意其应用范围和应用前提，又要能够在解决实际问题中融会贯通地运用这些方法和计算公式。这就要求学生在学习过程中，除掌握基本原理外，还要完成一定数量的课内外练习，以达到巩固知识和熟练应用的目的。 二、教学内容 绪论 一、地球物理测井数据处理和综合解释的任务 二、测井技术及处理解释方法的发展历史 三、处理和解释的工作步骤 第一章 若干重要基本知识的回顾 一、储集层的概念 岩石的储集性，碎屑岩储集层，碳酸盐岩储集层，其它岩石类型的储集层。 二、储集层的储集性和含油性 孔隙度，饱和度，渗透率，毛细现象和表面张力。 三、储集层的岩性、储集性和含油性与各种物理性质的关系 岩性和各种物理性质的关系，孔隙度和各种物理性质的关系，阿尔奇公式： m w a R R F ?//0==；饱和度和各种物理性质的关系，电阻率增大率

测井曲线的应用

测井曲线基本原理及应用 测井曲线基本原理及其应用 一．国产测井系列 1、标准测井曲线 2．5m底部梯度视电阻率曲线:地层对比，划分储集层，基本反映地层真电组率。恢复地层剖面。 自然电位（SP）曲线:地层对比，了解地层的物性，了解储集层的泥质含量。 2、组合测井曲线（横向测井） 石油,石化,化工,化学,标准,勘探,油藏,采油,测井,炼制,储运,工艺,设备,环境,污水处理含油气层（目的层）井段的详细测井项目。 双侧向测井（三侧向测井）曲线:深双侧向测井曲线，测量地层的真电组率（RT），试双侧向测井曲线，测量地层的侵入带电阻率（RS）。 0.5m电位曲线:测量地层的侵入带电阻率。0.45m底部梯率曲线，测量地层的侵入带电阻率，主要做为井壁取蕊的深度跟踪曲线。 补偿声波测井曲线:测量声波在地层中的传输速度。测时是声波时差曲线（AC） 自然电位（SP）曲线。 井径曲线（CALP）:测量实际井眼的井径值。 微电极测井曲线:微梯度（RML），微电位（RMN），了解地层的渗透性。 感应测井曲线:由深双侧向曲线计算平滑画出。[L/RD]*1000=COND。地层对比用。 套管井测井曲线 自然伽玛测井曲线（GR）:划分储集层，了解泥质含量，划分岩性。 中子伽玛测井曲线（NGR）: 划分储集层，了解岩性粗细，确定气层。校正套管节箍的深度。 套管节箍曲线:确定射孔的深度。 固井质量检查（声波幅度测井曲线） 二、3700测井系列 1、组合测井; 双侧向测井曲线:深双侧向测井曲线，反映地层的真电阻率（RD）。浅双侧向测井曲线，反映侵入带电阻率（RS）。 微侧向测井曲线:反映冲洗带电阻率（RX0）。 补偿声波测井曲线（AC）:测量地层的声波传播速度，单位长度地层价质声波传播所需的时间（MS/M）。反映地层的致密程度。 补偿密度测井曲线（DEN），测量地层的体积密度（g/cm3），反映地层的总孔隙度。 补偿中子测井曲线（CN）:测量地层的含氢量，反映地层的含氢指数（地层的孔隙度%） 自然电位曲线（SP） 自然伽玛测蟛曲线（GR），测量地层的天然放射性总量。划分岩性，反映泥质含量多少。 井径测井曲线，测量井眼直径，反映实际井径大砂眼（CM）。
