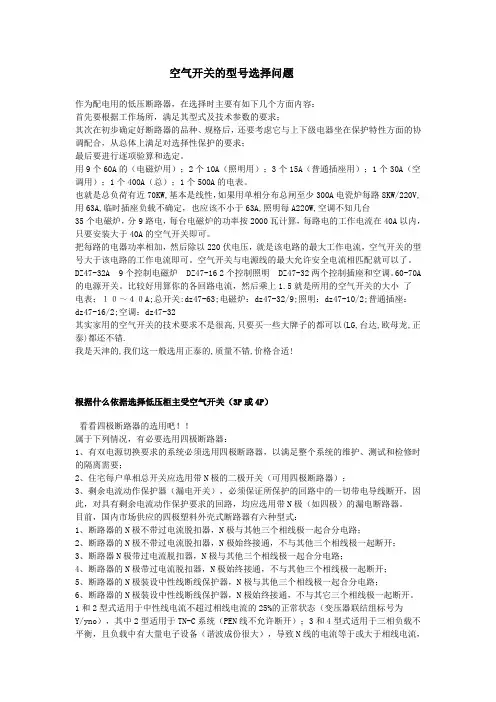

关于断路器的3P还是4P的选择
7.5.4 三相四线（0.4/0.23KV）电力系统中四极开关的选用原则：
1 正常供电电源与备用发电机之间的转换开关应用四极开关。
2 带剩余电流动作保护的双电源转换开关应采用四极开关。在同一接地系统中，两个电源转换开关带剩余电流动作保护其下级的电源转换开关应采用四极。
3 在两种不同接地系统间电源切换开关应采用四极开关。
4 TN-C系统严禁采用四极开关。
5 保证电源转换的功能性开关电器必须作用于所有带电导线，且必须不可能使这些电源并联，除非该装置是为这种情况特殊设计的。在有总等电位联结的情况下，TN-S、TN-C-S系统一般不需要设四极开关。
6 TT系统的电源进线开关应采用四级开关。
7 IT系统中当有中性线时应采用四极开关。
附4P断路器四种类型：
①N极不安装过流脱扣元件，N极一直接通，且N极不与其他三极一起合分；
②N极不安装过流脱扣元件，N极与其他三极一起合分；
③N极安装脱扣元件，且N极与其他三极一起合分；
④N极安装脱扣元件，且N极一直接通，不与其他三极一起合分
TN-C的系统不适用漏电保护开关，TN-C系统中的N线和PE线合并为PEN线，当发生设备外壳对PEN线的漏电故障时，漏电保护开关无法检测到漏电故障。
3极的漏电开关用于三相四线制的场合，只要有不平衡负载电流流过就会跳闸。这这种场合下必须使用4极的漏电开关
TT-采用4P
TN-采用3P
IT-采用3P
断路器结构安装步骤
vb2-plus空气开关的安装方法图解 常用的空气开关有1P、2P、3P、4P这四种，根据你的供电方式选择适用的就行。 1P就是你所说的单线，其实是指单相，只能保护一根火线，适用于照明或小功率的220V电器； 2P用于一火一零的接线，一般用220V的电动机之类； 3P用于三根火线的接线，也就是380V的接线，一般用于380V的电器； 4P用于三火一零的接线，通常是用于带零线的380V 电器，当然也能做总开关； 至于安装方法不一定用正规的配电箱，只要能把空气开关固定就行，卖空气开关的商店一般都有用于固定空气开关的卡槽出售，可以一起采购。最简单的方法就是把卡槽固定在木板或墙壁上，再把空气开关安装在卡槽上即可。每个家庭在用电时为保证安全必不可少一件电器，那就是空气开关。当空气开关安装错误，或者购买的空气开关不适合你家中电压，又或者线路接错的话，都有可能导致线路短路而引起火灾等安全事故的发生。所以，知道空气开关的工作原理，了解如何安装空气开关、怎样正确给空气开关接线，对于家庭用电安全来说非常重要的。下面小编就为大家介绍下吧。
空气开关原理 当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。
空气开关型号 1、DZ5系列塑料外壳式空气开关适用于交流50HZ、380V、额定电流自0.15A至50A的电路中。 2、DZ10系列塑壳空气开关适用于交流50HZ、380V或直流220V以及以下的配电线路中，用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作下不频繁分断和接通线路之用。 3、DZ12系列塑壳空气开关，体积小巧，结构新颖、性能优良可靠。主要装在照明配电箱中，用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50HZ 单相230V。 4、DZ15系列塑料外壳式空气开关，适用于交流50HZ、
开关电源原理 一、开关电源的电路组成： 开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值 降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及 杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。 当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪 涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是 负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5 容量变小，输出的交流纹波将增大。
时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增 大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、功率变换电路： 1、MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导 体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。 2、常见的原理图： 3、工作原理： R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。当R5上的电压达到1V时，UC3842停止工作，开关管Q1立即关断。 R1和Q1中的结电容C GS、C GD一起组成RC网络，电容的充放电直接影响着开关管的开关速度。R1过小，易引起振荡，电磁干扰也会很大；R1过大，会降低开关管的开关速度。Z1通常将MOS管的GS电压限制在18V以下，从而保护了MOS管。 Q1的栅极受控电压为锯形波，当其占空比越大时，Q1导通时间越长，变压器所储存的能量
Q B Z-80N开关原理详 解
本教程为《防爆磁力启动器原理与维修》系列教程之一 QBZ-80N 开关的作用 QBZ-80开关的原理与维修讲完啦，我们现在讲QBZ-80N开关。这两种开关在型号上，只差了一个N字，那么这个N字代表什么意思哪。 N：代表可逆。即80N开关可以方便的使所控制的电机正转和反转。 举个例子： 上图中的绞车，是在上山的时候牵引矿车常用的设备。当牵引矿车上坡时，电机要正转。当下放矿车时，电机要反转。 电机正转与反转是通过换相实现的。 如上图，左图，假如电机按照U、V、W的相续接线电机正转，那么，你只要随便调换两根线的位置如V、U、W进行接线，电机就会反转。当然，我们不可能每改变一次电机的旋转方向，就到电机接线柱上去改接线，这也太麻烦了。 我们是通过两个接触器的切换来实现电机的正反转的。
上图中，当KM1吸合时，L1与U相连，L2与V相连、L3与W相连。当KM2吸合时，L1变为与W相连、L2不变，还是与V相连，L3变为与U相连。这就相当于改变了U与W的接线位置。从而改变了电机的旋转方向。 这就是80N开关的换相原理，他主要应用于控制需要频繁改变电机旋转方向的设备。 对于不经常改变电机旋转方向的设备，当偶尔需要改变一下旋转方向时，可以使用80、120等开关的隔离换向开关进行换向。 QBZ-80N开关原理 在上一贴，我们讲了QBZ-80N开关主电路换相的原理： 这一贴，我们来讲控制电路：
第一张图是QNZ-80N开关的原理图，第二张图是一个开关的本体，第三张是一个双联控制按钮。 主回路中的ZC、FC 接触器换相的原理，上一贴已经讲了，这里不再赘述。HK 是隔离开关，JDB-80电动机综合保护器与RC阻容保护等原理都与前几贴讲的80开关的原理是一样的，在这里也不讲了。 说说控制电路：
从大电表到家里有3根线，红蓝花三色的，可以用一个带漏电保护的空气开关做总控开关（A0），另外有三个普通的空气开关分别控制家里的灯（A1）、空调（A2）、插座（A3）。从正面看，其中A0上方是2个接线桩，右边的刻了一个N符号，下方也是2个接线桩，右边的刻了一个N符号；A1、A2、A3是一样的，上方和下方分别有一个接线桩。 接线方法如下： 从外面进来的三根电线是这样区分的：红色火线（L）、蓝色零线（N）、花线是地线（E/PE/G/GND），地线通常是黄绿相间的。如果你要安装室内电路，那么你室内电路的电线也要相应地使用这三种颜色的导线；开关要正面安装，上端为进线，下端为出线。一般情况，地线不进开关。 一、接室内线 1、在下方标有字母N接零线零线（蓝色），所有室内的零线都接这里。 2、在下方A1接照明线（电灯）的火线。 3、在下方A2接插座线的火线分路。 4、在下方A3接空调线的火线分路。 二、接进户线（外面进来的电线） 1、在上方N接零线（蓝色） 2、在上方L接火线（红色） 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/dc9660800.html,/
各内开关接线图
各内开关接线图 交流接触器两个控制按钮接线图 电动机正反转控制接线图，而且是采用按钮加接触器辅助触电的双重互锁，带自保持的控制方式，控制回路电压为线电压。从原理上看是没有问题的，能够实现基本功能。但是我觉得热继电器的常闭接点一般都接在接触器线圈与电源“2”之间，这样做的目的是当热继电器动作以后其常闭接点断开，此时整个控制回路除了SB1的一端（“1”）以及热继电器常闭接点的一端（“2”）带电以外，其他元件都不带电，特别是接触器的线圈是不带电的，既有效的减少了人员因为检查动作原因而触电的危险又能使线圈彻底断电。因为通常热继电器动作都是由于主回路电流长时间过大，使得继电器内双金属片温度达到动作值后保护动作而切断主回路，达到保护电动机以及接触器的目的。 那就在远方再设置一套用来控制正反转的启动按钮与图中对应的SB1 SB2并联，停止按钮和SB3串联就行了。
HY2-15倒顺开关接线图 倒正开关接三相比较简单，一边三接点接三相电源，另一边接三相电机。接单相的比较麻烦，如图， 补充回答：
接单相电机如图； 图1图2是一般单相电机正反转盒内接线图， 图1正转；黑U1与红V1 连接，绿Z2与黄U2连接，
图2反转；黑U1与绿Z2连接，红V1与黄U2连接； 单相电机正反转盒内接出4根线，黑U1 红V1 绿Z2 黄U2 进入倒顺开关，如上图； 外接电源AB两根线接1 和 6，4和5用一段导线相连，其他2 3 5 6 接单相电机正反转盒内接出的4根线，黑U1 红V1 绿Z2 黄U2 按图接好通电即可到顺使用了。 带接触器的自锁按钮接线图
1996年技工学校井下电钳专业毕业后，进入煤矿从事防爆低压电器设备的维修工作，至今已有16年了。16年来，从一个什么也不懂的新工人，到现在熟练掌握了各种防爆设备的原理结构以及常见故障的维修。这期间，走了不少的弯路。每当我遇到疑难问题，想从书上找到答案的时候，却找不到关于维修防爆开关的图书，而网上的资料也是少之又少。只能抱着产品说明书、原理图、再结合其他的电工类图书对遇见的故障进行分析、解决。 为了让在煤矿工作的电工朋友们，尤其是新进入煤矿的电工朋友，尽快的了解防爆磁力启动器以及其他防爆设备的原理、结构、用途和常见的故障与维修。我将这16年来学习到的关于防爆电器的知识以及在工作中总结的维修经验与技巧在这里与整理出一套教程《防爆磁力启动器原理与维修》与大家分享。 我计划这套教程从简单的80防爆开关开始讲、然后讲解80N、照明综保、煤电钻综保、低压馈电开关、QJZ系列智能型开关、各种组合开关和移动变电站的高低压馈电开关。目前考虑是这些，以后根据情况可能还会增加。这将是一个漫长的过程，所以也请你耐心的等候，没事就来看看。这套教程会不断的更新…… 总目录 2、QBZ-80、120、225磁力启动器原理与维修 3 4 5 10、矿用隔爆型移动变电站原理与维修
11、对《煤矿电器原理与维修》系列教程编写的一次总结
煤矿防爆开关简述 【2011年12月14日】最近几天比较忙，所以没能及时的更新帖子，让大家久等了。那么现在就开讲吧。从哪里开始呢？就从防爆开关的作用开始吧。我想可能很多坛友都知道防爆开关的作用，但是我还是要讲一下的。因为我刚开始参加工作的时候，很长一段时间，都不知道这些防爆开关的具体用途。每天都在修开关，学习这些开关的原理、结构、维修方法。但是就是不知道它们是做什么用的。因为我不下井。 防爆开关的用途 防爆开关的作用，就像我们家里的开关用来开灯、关电灯一样。主要用于接通与断开井下用电设备的电源，像耙装机电机、绞车电机、皮带机电机等。有的坛友疑惑了，我们家里的开关这么小，而这里的开关怎么这么大，还有个笨重的外壳？家里的开关只有一对触点，而这个开关里面怎么这么多原件？ 我们知道，煤矿井下经常会有瓦斯涌出，瓦斯属于易燃气体，当瓦斯的浓度在5%～16% 且氧气浓度达到12%以上，在这样的环境中，万一出现明火，就会引起爆炸。而我们的开关，在每次的接通与断开的瞬间，都会产生火花。这样就有使瓦斯爆炸的危险。所以我们在降低瓦斯浓度的同时，还要采用这样的防爆开关。这种防爆开关在启动与断开的时候，产生的电火花很小。同时这种防爆开关还有许多的保护功能，像短路保护、过载保护、漏电闭锁等。这些在以后慢慢讲解。 防爆开关的防爆原理 现在，煤矿用防爆开关主要是隔爆型兼本质安全型。 隔爆型：就是使用坚实的外壳，将容易产生生火花，引起爆炸的电路部分密封起来，即使电火花在开关内部引起了爆炸，隔爆外壳会将爆炸与外部隔开。不会引起大范围的事故。 本质安全型：就是采用较低的电压，较小的电流来进行电路控制。即使控制电路发生短路引起火花，但是由于电流小，火花的较小，也不会引起爆炸。 好了，今天就说这些吧，下次将开始讲80开关的原理……
空气开关的接法经过这几天的整理和询问，将接法的资料告诉大家~希望给你们带来些帮助~ 低压断路器的接线方式 一、概述 断路器垂直正向安装或横向安装时，以断路器面板上铭牌的字或标识做参数，将断路器上方的接线端作为电源的进线端，又名电源端，将断路器下方的接线端作为负载的连接端，又名负载端，这种接线方式，称为上进线；反之将断路器上进线中的电源端当作负载端，负载端作为电源端来使用的接线方式，称下进线。 二、典型的母联形式 断路器连线通常为上进线方式，但往往也因安装场合的缘故，对断路器要求下进线方式接线。例如：电源处于配电柜的下方，电源进线至断路器负载端较方便；也有柜子里上、下装有二台或二排的断路器，电源进线从中间部位引入，对上、下二台或二排的断路器接，分别为下进线和上进线的接线方式。还有一种特殊场合，不管采用何种措施都避免了下进线的方式，在建筑电气中较为经典的母联形式，如图1。 图1中的QF1、1F2、QF3三台断路器是互为连联的形式，只能有2台断路器同时处于合闸状态，并必须有一台处于断开状态。在实际运行中，常用三锁二钥匙来保证其连锁的可靠性，如HSW1系列智能型万能式断路器就有此功能，三台断路器均具有相同的锁，能可靠地锁住机构的脱扣部位，三台断路器只能配有二把相同的钥匙，当钥匙插入并解锁，断路器的机构才能运作，使断路器正常合闸。正常运行时QF3不配备钥匙，断路器QF3处于断开位置。当二个电源中任一电源如QF2不能供电时将QF2的钥匙移至QF3上，则QF2断开，QF3能合闸，所有负载通过QF1和QF3由同一电源供电，此时QF3为上进线方式。而当QF1不能供电时，所有负载通过QF2和QF3由同一电源供电，此时QF3为下进线方式。因此，对于断路器QF3来讲，不管怎样的连线方式，分别对两个电源来言，总有一个是上进线方式，一个是下进线方式，因此讲这种场合是避免不了采用下进线的。 三、不同的结构有不同的上下进线方式 是不是所有的断路器都能同时满足上进线和下进线的方式呢？按GB14048.2-94国家《低压开关设备和控制设备低压断路器》标准规定：在断路器铭牌上或载明在制造厂提供的有关资料中，载明电源端和负载端（如有必要区别的话）。DW15-200、400、630万能式断路器在制造厂家的样本或使用说明书中都明确指出：断路器的接线方式为上进线，用户不能将电源端和负载端反接。在DZ20系列塑壳断路器行业标准JB589-1997则规定：“断路器有电源端和负载端标志，分别以1、3、5表示电源端，2、4、6表示负载端。”。有些厂家在DZ20系列产品盖的模具直接刻上了“1、3、5”和“2、4、6”阿拉伯数字。也有些塑壳断路器的塑料盖上直接压制有英文“Line”和“Load”，或者压制汉字“电源端”和：“负载端”，还有用不干胶标牌，标牌上有“Line（电源端）、Load（负载端）”字样，凡有此字样均说明该断路器只能上进线。万能式断路器大多数在样本或制造说明书中规定，若没有这种标识或说明，则意味着可以互为电源端和负载端。同样是DW15系列，壳架电流大于630A的断路器，
开关电源原理 一、 开关电源的电路组成： PWM ① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及
杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。 当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪 涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是 负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5 容量变小，输出的交流纹波将增大。 为安规电容，L2、L3为差模电感。 ②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。在起机的瞬间， 由于C6的存在Q2不导通，电流经RT1构成回路。当C6上的电压充至Z1的稳压值时Q2 导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大， Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、功率变换电路： 1、MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体 表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输 5
1、综述 10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。 理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。济南亿丰机械制造有限公司生产供应铜铝母线排冲孔剪切机折平弯机折立弯机压花机压平机电话8 综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。 2、10kV电缆出线中置柜的二次接线 KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。如图8-1-1所示。 图8-1-1 继电器室 继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。 断路器室 10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。为了搞明白二次回路，我们需要对操作过程进行一定的了解。 中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。正常运行时，断路器手车在运行位置，断路器在合闸位置，二次线插头与插座联接；手动跳闸后，断路器在分闸状态、手车在运行位置；用专用摇把将断路器手车摇出，至试验位置，可以将二次插头拔下（手车在运行位置时拔不下来）；继续摇，手车退出断路器室，处于断开位置。济南亿丰机械制造有限公司专业生产供应铜铝母线排冲孔机剪切机折平弯机折立弯机压花机压平机电话8
空气开关怎么接线 你的是三相电还是单相电的？单相就是家庭用电，一火线，一零线。三相电就是工业用电，三根火线或是三根火线一零线。买的时候就要买对号的，有三相的空开也有单相的。正着摆放空气开关，开关上的字要朝上，从上面进线，下面出线，接线，火线，零线，一般在单相电空开的空开最左边的进线口出才有个“N”的标志，代表这个口是进零线的，其余的一个进线口就是进火线的，因为单相电只有两根线的，不用买三相的空开。若是三根火线或是三根火线一零线就要买三相电的空开了，三相电的空开都只有三个进线口的，都进火线就是，若是还有一根零线的就不用接空开，直接接上用电的电器，三根火线照样进空开后出来接电器。还有种就是家庭用的小空开，只有一个进线口一个出线口的，那个只用接一根火线就行了。
如果你要用一个带漏电保护的双闸开关和三个单闸空气开关做控制，那么你应该用这样的方法： 1、分路开关连接（并联） 找两段6厘米长的6平方毫米的红色铜芯导线，并将红色电线的头尾削出1厘米的铜芯，把三个单闸空气开关的上端接线孔相连。 2、分路开关与总开关的连接（串联） 从带漏电保护的双闸开关的标有字母 L 的下端接线柱，引出一条6平方毫米的红色铜芯导线，连接到刚才接有红色导线的那其中一个单闸空气开关的上端接线孔，这样就完成控制端的连接了。（这个步骤中所用的导线长度根据实际距离选用） 接线图： A0// N L | ┃ | ┃ | A1/━A2/━A3/ N 图例：细线表示零线，粗线表示火线，//表示带漏电保护的双闸开关，/表示单闸空气开关。 接线图详细画法： A0 N L（此处分别接电源的零线、火线） / / N L | ┃ | ┃ N A1━A2━A3 | / / / N A1 A2 A3
空气开关的安装步骤和方法详解 常用的空气开关有1P、2P、3P、4P这四种，根据供电方式选择适用的就行。 1P就是所说的单线，其实是指单相，只能保护一根火线，适用于照明或小功率的220V电器; 2P用于一火一零的接线，一般用220V的电动机之类; 3P用于三根火线的接线，也就是380V的接线，一般用于380V的电器; 4P用于三火一零的接线，通常是用于带零线的380V电器，当然也能做总开关; 至于安装方法不一定用正规的配电箱，只要能把空气开关固定就行，卖空气开关的商店一般都有用于固定空气开关的卡槽出售，可以一起采购。最简单的方法就是把卡槽固定在木板或墙壁上，再把空气开关安装在卡槽上即可.每个家庭在用电时为保证安全必不可少一件电器，那就是空气开关。当空气开关安装错误，或者购买的空气开关不适合你家中电压，又或者线路接错的话，都有可能导致线路短路而引起火灾等安全事故的发生。所以，知道空气开关的工作原理，了解如何安装空气开关、怎样正确给空气开关接线，对于家庭用电安全来说非常重要的。 空气开关原理 当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭
钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。 空气开关型号 1、DZ5系列塑料外壳式空气开关适用于交流50HZ、380V、额定电流自0.15A至50A的电路中。 2、DZ10系列塑壳空气开关适用于交流50HZ、380V或直流220V以及以下的配电线路中，用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作下不频繁分断和接通线路之用。 3、DZ12系列塑壳空气开关，体积小巧，结构新颖、性能优良可靠。主要装在照明配电箱中，用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50HZ单相230V。 4、DZ15系列塑料外壳式空气开关，适用于交流50HZ、额定电压380V、额定电流63A的电路中作为通断操作。 5、DZ20系列塑料外壳式空气开关适用于交流50HZ,额定绝缘电压660V,额定电压380V及以下,其额定电流至1250A。 6、四级空气开关主要用于交流50HZ、额定电压400V及以下,额定电流100至630A三相五线制的系统中,它能保证用户和电源完全断开,确保安全,从而解决其他任何空气开关不可克服的中性极电流不为零的弊端. 7、DZ47系列小型空气开关只要适用于交流50HZ/60HZ,额定工作电压为240V/415V及以下,额定电流至60A的电路中,该空气开关主要用于现代建筑物的电气线路及设备的过载、短路保护.
家用入户电源总控制盒接线图 客厅插座卧室插座后三间插座备用电源 （漏保）（漏保）（漏保）（漏保） 16A 20A 20A 25A 20A 25A 16A 20A 说明：1×2.76线1×2.24线1×1.76线1×1.37线火线零线接地总开关为PVC双极空开空调总开关为PVC双极漏保
摘要：本文分析了住宅卫生间电气安全设计的几个方面，说明了应从设计上注意卫生间电气安全。 关键词：住宅卫生间电气安全漏电保护等电位联接 随着国民经济的发展,住宅建筑的设计标准相应地不断提高,作为建筑电气设计专业来说,除了满足居住者日新月异的用电需求的同时，本着以人为本的原则, 住宅电气安全已成为一个重要的课题提在建筑电气设计领域的重要位臵。其中，住宅卫生间的电气安全因其环境的特殊性，显得尤为突出。现在的住宅卫生间已不再仅是功能单一的洗漱场所，它越来越成为人们放松心情、缓解疲劳、享受生活的地方。因此，卫生间的设计也尽可能地做到美观、舒适和实用。但是，在现实生活中人们往往忽略了卫生间的电气安全，并未对住宅电气的安全设施按标准正确设臵。其实，作为住宅的一个特殊地点，浴室属电击危险场所。人在洗澡时皮肤湿透且赤足，其阻抗急剧一降，低于接触电压限值50V的接触电压即可产生过量的人体通过电流而致人死伤。由此可见住宅卫生间电气安全设计的重要性。而住宅卫生间电气安全，主要体现在以下几方面： 一、漏电保护： 住宅卫生间一般设有洗浴设备，属于严重潮湿场所。 JGJ/T16-92《民用建筑电气设计规范》(以下简称《民规》)第14.3.10条第(3)款规定：“环境特别恶劣或潮湿场所(如锅炉房、食堂、地下室及浴室)的电气设备宜设臵漏电电流动作保护。”同时，按照GB50096-1999《住宅设计规范》(以下简称《住规》)第6.5.2第3、4款规定：“住宅卫生间电源插座应设臵漏电保护装臵。”在设计中，住宅卫生间电源插座均采用漏电动作电流30mA 的漏电保护装臵。那根据是什么呢？GB13955-92《漏电保护器安装和运行》
电源原理图--每个元器件的功能详解！ FS1: 由变压器计算得到Iin值，以此Iin值(0.42A)可知使用公司共享料2A/250V，设计时亦须考虑Pin(max)时的Iin是否会超过保险丝的额定值。 TR1(热敏电阻): 电源启动的瞬间，由于C1(一次侧滤波电容)短路，导致Iin电流很大，虽然时间很短暂，但亦可能对Power产生伤害，所以必须在滤波电容之前加装一个热敏电阻，以限制开机瞬间Iin在Spec之内(115V/30A，230V/60A)，但因热敏电阻亦会消耗功率，所以不可放太大的阻值(否则会影响效率)，一般使用5Ω-10Ω热敏，若C1电容使用较大的值，则必须考虑将热敏电阻的阻值变大(一般使用在大瓦数的Power上)。 VDR1(突波吸收器): 当雷极发生时，可能会损坏零件，进而影响Power的正常动作，所以必须在靠AC输入端(Fuse之后)，加上突波吸收器来保护Power(一般常用07D471K)，但若有价格上的考虑，可先忽略不装。 CY1，CY2(Y-Cap):
Y-Cap一般可分为Y1及Y2电容，若AC Input有FG(3 Pin)一般使用Y2- Cap ，AC Input若为2Pin(只有L，N)一般使用Y1-Cap，Y1与Y2的差异，除了价格外(Y1较昂贵)，绝缘等级及耐压亦不同(Y1称为双重绝缘，绝缘耐压约为Y2的两倍，且在电容的本体上会有“回”符号或注明Y1)，此电路蛭蠪G 所以使用Y2-Cap，Y-Cap会影响EMI特性，一般而言越大越好，但须考虑漏电及价格问题，漏电(Leakage Current )必须符合安规须求(3Pin公司标准为750uA max)。 CX1(X-Cap)、RX1: X-Cap为防制EMI零件，EMI可分为Conduction及Radiation两部分，Conduction规范一般可分为: FCC Part 15J Class B 、CISPR 22(EN55022) Class B 两种，FCC测试频率在450K~30MHz，CISPR 22测试频率在150K~30MHz，Conduction可在厂内以频谱分析仪验证，Radiation 则必须到实验室验证，X-Cap 一般对低频段(150K ~ 数M之间)的EMI防制有效，一般而言X-Cap愈大，EMI防制效果愈好(但价格愈高)，若X-Cap在0.22uf以上(包含0.22uf)，安规规定必须要有泄放电阻(RX1，一般为1.2MΩ1/4W)。LF1(Common Choke): EMI防制零件，主要影响Conduction 的中、低频段，设计时必须同时考虑EMI特性及温升，以同样尺寸的Common Choke而言，线圈数愈多(相对的线径愈细)，EMI防制效果愈好，但温升可能较高。 BD1(整流二极管):
开关电源工作原理解析 个人PC所采用的电源都是基于一种名为研关模式旧勺技术，所以我们经常会将个 人PC电源称之为------ 开关电源（Switching Mode Power Supplies，简称SMPS），它还有一 个绰号一一DC-DC转化器。本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。 ?线性电源知多少 目前主要包括两种电源类型：线性电源（linear）和开关电源（switching ）。线性 电源的工作原理是首先将127 V或者220 V市电通过变压器转为低压电，比如说12V ,而且 经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压（配图1和2中的一3）11 ;下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电（配图1和2中的一4）11 ; 此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。最后，我们就可以得到纯净的低 压DC直流电输出了（配图1和2中的一5）11
配图2:线性电源的波形 尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、 PlayStati on/Wii/Xbox 等游戏 主机等等，但是对于高功耗设备而言，线性电源将会力不从心。 对于线性电源而言，其内部电容以及变压器的大小和 AC 市电的频率成反比：也 即说如果输入市电的频率越低时， 线性电源就需要越大的电容和变压器， 反之亦然。由于当 前一直采用的是 60Hz （有些国家是50Hz ）频率的AC 市电，这是一个相对较低的频率，所 以其变压器以及电容的个头往往都相对比较大。此外， AC 市电的浪涌越大，线性电源的变 压器的个头就越大。 由此可见，对于个人PC 领域而言，制造一台线性电源将会是一件疯狂的举动， 因 为它的体积将会非常大、重量也会非常的重。所以说个人 PC 用户并不适合用线性电源。 ?开关电源知多少 开关电源可以通过高频开关模式很好的解决这一问题。对于高频开关电源而言， AC 输入电压可以在进入变压器之前升压（升压前一般是 50-60 KHz ）。随着输入电源的升 高，变压器以及电容等元器件的个头就不用像线性电源那么的大。 这种高频开关电源正是我 们的个人PC 以及像VCR 录像机这样的设备所需要的。需要说明的是，我们经常所说的 子 关电源I 其实是—高频开关电源I 的缩写形式，和电源本身的关闭和开启式没有任何关系的。
空开的接线就这么简单，最实用不过了 三相四线漏电断路器接线图：有人突然一天问小编：断路器和空开有什么区别？他们都怎么接线呢？哈哈，晕圈了吧，下面小编给简单解释一下：空气开关，又名空气断路器，是断路器的一种。是一种只要电路中电流超过额定电流就会自动断开的开关。空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。除能完成接触和分断电路外，尚能对电路或电气设备发生的短路、严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。 三相不平衡，因为三相电源加上N线均穿入检测线圈，其矢量和为零。所以，只要不是存在线路漏电（任何一棵），漏电开关都不会动作。任何一棵线存在漏电，其矢量和不为零，在漏电开关的动作范围内，漏电开关就会动作。漏电开关上应该有一个明显的N线标志，如实在找不到的话，把零线接第一个试试，一般第一个是零线的，就是左零右火。家用空开检测：每路线的插座、灯头、厨房、卫生间、冰箱、空调都应该单独放线，每路线上都要有单独的空气开关，大功率的房间，比如厨房和卫生间，4平方毫米以上的线路要达到20A，一般的灯头线只要16A，每条线路都有特定的规格。在检测空气开关是否正常的时候，应该请专业人员用漏电相
位检测仪检测。如果空气开关处于正常保护状态，检测的时候，每路电的空气开关都会单独跳闸，漏电保护器也跟着一起跳闸。如果空气开关处于不正常的状态，那么只是总开关跳闸，单独的空气开关不跳闸，漏电保护器也不跳闸。空开的常规故障：跳闸：首先判断跳闸的空气开关是家中配电箱内的总开关还是分路出线开关。如总开关未跳闸，只是分路开关跳闸，则说明大功率电器供电线路接线有问题，即多件大功率电器接在同一分路开关上，此类情况，将大功率电器线路调整至负荷轻的分路开关即可（建议大功率电器使用单独的分路开关）；如分路开关没跳闸，总开关跳闸，则计算家用电器功率之和是否超出供电认可容量，并检查总开关容量是否与供电认可容量匹配。如家用电器功率之和超出供电认可容量，则减少同时使用的家用电器数量（特别是大功率家用电器），并向供电公司申请用电增容；如家用电器功率之和未超出供电认可容量，但总开关容量小于供电认可容量，则需更换与供电认可容量匹配的总开关。同时需要提醒的是，部分大功率电器启动电流较大，计算功率时应考虑启动电流造成的影响。
家用空气开关怎么接线-家庭空气开关接线图
————————————————————————————————作者：————————————————————————————————日期：
家用空气开关怎么接线?家庭空气开关接线图 从大电表到家里有3根线，红蓝花三色的，可以用一个带漏电保护的空气开关做总控开关（A0），另外有三个普通的空气开关分别控制家里的灯（A1）、空调（A2）、插座（A3）。从正面看，其中A0上方是2个接线桩，右边的刻了一个N符号，下方也是2个接线桩，右边的刻了一个N符号；A1、A2、A3是一样的，上方和下方分别有一个接线桩。 3根电线区分：红色火线（L）、蓝色零线（N）、花线是地线（E/PE/G/GND)，地线通常是黄绿相间的。安装室内电路时，开关要正面安装，上端为进线，下端为出线，地线不进开关。 家用空气开关怎么选？ 空气开关在家庭供电中作总电源保护开关或分支线保护开关用。当住宅线路或家用电器发生短路或过载时，它能自动跳闸，切断电源，从而有效的保护这些设备免受损坏或防止事故扩大；家庭一般用二极（即2P）空气开关作总电源保护，用单极（1P）作分支保护；空气开关的额定电流如果选择的偏小，则空气开关易频繁跳闸，引起不必要的停电，如选择过大，则达不到预期的保护效果，因此家装空气开
关，正确选择额定容量电流大小很重要。一般小型空气开关规格主要以额定电流区分6A，10A，16A，20A，25A，32A，40A，50A，63A，80A，100A等；那么一般家庭如何选择或验算总负荷电流的总值呢？ 1.首先计算各分支电流的值 ①纯电阻性负载，如灯泡，电热器等用注明功率直接除以电压即得，公式I=功率/220v；例如20w的灯泡，分支电流I=20W/220=0.09A。电风扇、电熨斗、电热毯、电热水器、电暖器、电饭锅、电炒锅、吸
开关常见接线方法： 单控开关接线方法： 1、单控一开接线方法： 火线接L L1接控制线直接连到灯具 2单控二开接线方法： 火线分别接到L1 L2 L11 L21分别接控制线直接连到灯具 3、单控三开接线方法： 火线分别接到L1 L2 L3 L11 L21 L31分别接控制线直接连到灯具 4、单控四开接线方法： 火线分别接到L1 L2 L3 L4 L11 L21 L31 L41分别接控制线直接连到灯具 双控开关接线方法： 1、双控一开接线方法： 火线接其一开关L 双控线分别由一个开关的L1接到配对开关的L1，L2接到配对开关L2，连接灯具控制线接到另一配对开关的L 2、双控二开接线方法： 双控二开由两个双控一开组成，L1 L11 L12和L2 L21 L22为两个独立的回路，接方参照双控一开 3、双控三开接线方法： 双控三开由三个双控一开组成，L1 L11 L12和L2 L21 L22和L3 L31 L32为三个独立的回路，接方参照双控一开 4、双控二开接线方法： 双控二开由两个双控一开组成，L1 L11 L12和L2 L21 L22和L3 L31 L32和L4 L41 L42为两个独立的回路，接方参照双控一开 单控一开带五孔插座接线方法： 火线接到L 再从L1接到Lc 零线接到N 地线接到E（如果没有地线可以不接） 触摸开关接线方法： 1、单控一开接线方法： 火线接L 控制线从L2接到灯具 2、单控二开接线方法： 火线接L 控制线分别从L1 L2接到灯具 3、单控三开接线方法： 火线接L 控制线分别从L1 L2 L3接到灯具 4、双控一开接线方法： 火线接L 双控线由一个开关的A接到另一个开关的A，一个开关的B接到另一个开关的B, 接灯具的控制线接到另一个开关的L2 通电30秒后按住接火线的触摸开关5秒以上，听到“嘀”的一声则配对成功。 5、双控二开接线方法： 火线接L 双控线由一个开关的A接到另一个开关的A，一个开关的B接到另一个开关的B, 接灯具的控制线接到另一个开关的L1 和L2，通电30秒后按住接火线的触摸开关5秒以上，听到“嘀”的一声则配对成功。
《防爆开关原理与维修教程》之一，教程全部内容：欢迎加本人QQ：2363945025（验证时请注名：防爆开关） 图一QBZ-80、120、225内部结构图 图二QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。也就是实物与原理图的对照。其中的核心部件，就是真空接触器。它起到接通与断开主回路的作用。开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。现在，我们由简至繁的来分析这个电路。 图三图四 大家看一下上面两个电路。左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。原理都是一样：右边的电路中，开关闭合，灯亮。断开，灯灭。左边的电路中，接触器KM的触点闭合，电动机得电旋转。接触器断开，电动机断电停止旋转。我们都知道，右边电灯电路中的开关，是通过手动来控制。那么左边的真空接触器是如何工作的哪？再看下图：
图五真空接触器结构图图六图四的那个白方框，他代表的是真空接触器的线圈。线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。现在，问题又指向了如何给电磁铁线圈通电。 图八 图七QBZ-80开关按钮结构图 图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。那如何才能让接触器长时间吸合哪？ 原理图八很好的解决了这个问题。对比发现，图八比图七多了一对触点KM。这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。这时，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。这时，电流流过的途径如图九中箭头所示。 图九图十接触器控制原理图 图八中的原理图很好的解决了按钮松开后，吸合线圈断电的问题。但是你想过没有，现在线圈吸合之后，能够维持住了，我们应该怎样把它停下来哪？下一贴我们再讲：http://wwwmyelenet/thread-11190-1-1html 上一贴我们讲了如何让真空接触器吸合，并维持（看看上一贴）。维持住之后，如何才能让它停下来哪？ 再对比一下，发现图十比图八又多了一个元件，按钮SB2。他的实物如图十一。正常情况下，按钮SB2是接通的，KM接触器的线圈可以正常工作。当按下SB2时，SB2断开，从而断开了KM线圈的回路。线圈断电，接触器的真空管触点和常开辅助触点全部断开。电路回到初始状态。
配电箱系统图详解 2017-06-02 什么是配电箱？所有用户用电的总的一个电路分配箱. 工作原理 配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。 正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。 借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。 常用于各发、配、变电所中。 用途 便于管理，当发生电路故障时有利于检修。配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。 常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。 配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
分类 按结构特征和用途分类： （1）固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。 （2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。 （3）抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。 （4）动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。
