临时用电配电箱安装图

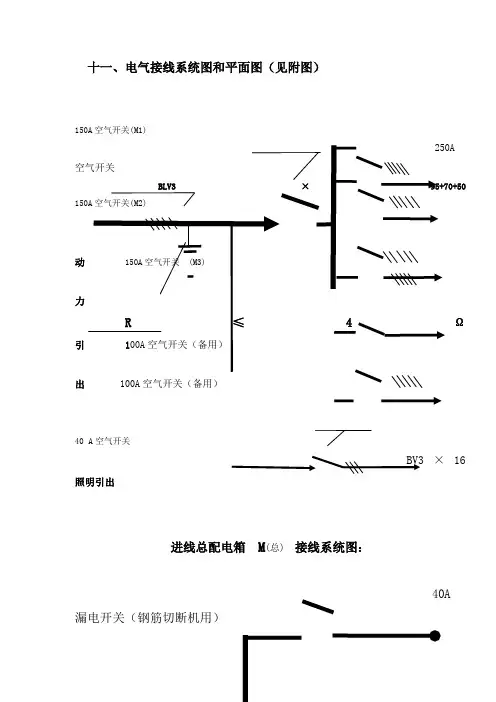

十一、电气接线系统图和平面图（见附图）

150A空气开关(M1)

动

力

Ω引

出

40A空气开关

BV3×

16 照明引出

进线总配电箱M(总) 接线系统图：

40A 漏电开关（钢筋切断机用）

40A 漏电开关（钢筋弯曲机用）

150 A总漏电开关40A 漏电开关（钢筋拉直机用）

100A 漏电开关（钢筋对焊机用）

40A 漏电开关（木工圆盘锯机用）

分配电箱M(1) 接线系统图：

60A 漏电开关（砼搅拌机用）

100A 漏电开关（现场电焊机用）

分配电箱M(2) 接线系统图：

100A 漏电开关（设备塔机用）

40A 漏电开关（照明镝灯用）

分配电箱M(3) 接线系统图：

32A 漏电开关（A区办公照明用）

A 16A 漏电开关（B区路灯照明用）

M(4) 接线系统图：

临时用电施工配电箱及开关箱的设置要求

临时用电施工配电箱及开关箱的设置要求 1、配电系统应设置实行分级配电。即分为总配电箱、分配电箱、开关箱三级。配电系统宜使三相负荷平衡。220V或380V单相用电设备宜接入220/380V三相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制供电 2、动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。动力开关箱与照明开关箱必须分设。 3、总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。总配电箱应设在靠近电源的地区，分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。 4、配电箱、开关箱应采用冷轧钢板或优质绝缘材料制作，钢板厚度应为 1.2? 2.0mm ,其中开关箱箱体钢板厚度不得小于1.2mm ,配电箱箱体网板厚度不得小于 1.5mm，箱体表面应做防腐处理。箱体外观应完整、坚固、防雨、防尘。箱门不得采用上下开启式，并有防止碰触箱内带电部分的绝缘措施。 5、配电箱、开关箱应装设在干燥、通风及常温场所；不得堆放任何妨碍操作、维修的物品；不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。不得装设在易受外来固体物撞击、强烈振动，液体侵溅及热源烘烤的场所。否则，须作特殊防护处理。固定式配电箱应设围栏，并有防雨防砸措施。

6、配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支 架上。固定式配电箱、开关箱的中心点与地面的垂直距离应为 1.4-1.6m ;移动式分配电箱、开关箱的中心点与地面的垂直距离宜为0.8-1.6m。落地式配电箱的底部宜抬高，室内宜高出地面100-200mm，室外应高出地面200mm以上。底座周围应采取封闭措施，并应能防止鼠、蛇类等小动物进人箱内。 7、配电箱内的电器应首先安装在非木质阻燃的绝缘电器安装板上，然后整体紧固在配电箱箱体内。 8、配电箱、开关箱内的开关电器（含插座）应按其规定的位置紧固在电器安装板 上，不得歪斜和松动。 9、配电箱、开关箱内严禁有任何带电明露部位，配电箱的电器安装板上必须分设N 线端子板和PE线端子板。 进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。 10、配电箱、开关箱内的连接线必须采用铜芯绝缘导线。导线绝缘的颜色标志应按规范要求配置并排列整齐；导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。 11、配电箱、开关箱的金属箱体、电器正常不带电的金属底座、外壳等必须通过 PE线端子板与PE线做电气连接，金属箱门与金属箱体必须通过编织软铜线做电气连接。

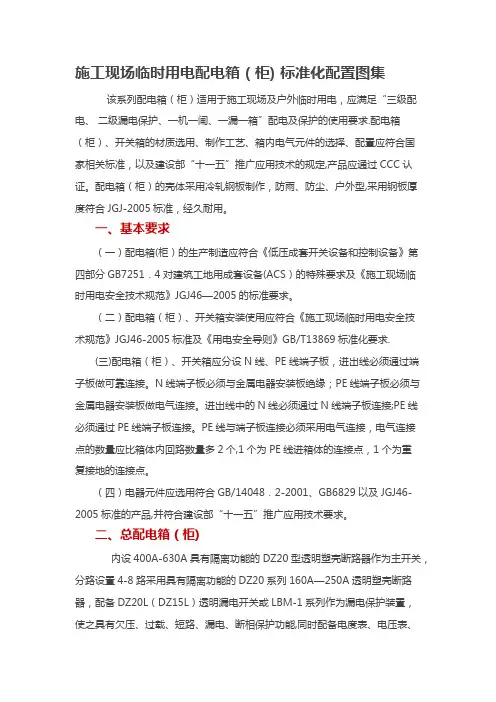

施工现场临时用电配电箱(柜)标准化配置图集

施工现场临时用电配电箱（柜） 标准化配置图集 该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC 认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。 （三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气

连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。 （四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。 二、总配电箱（柜） 内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。

临时用电施工配电箱及开关箱的设置要求(正式)

编订：__________________ 单位：__________________ 时间：__________________ 临时用电施工配电箱及开关箱的设置要求(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑

文件编号：KG-AO-5814-89 临时用电施工配电箱及开关箱的设 置要求(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1、配电系统应设置实行分级配电。即分为总配电箱、分配电箱、开关箱三级。配电系统宜使三相负荷平衡。220V或380V单相用电设备宜接入220/380V三相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制供电 2、动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。动力开关箱与照明开关箱必须分设。 3、总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。总配电箱应设在靠近电源的地区，分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

临电-各种临时配电箱系统图

HD11/31-600 DZ20-630/3300 KWh A V HK4-30/2 DZ15LE-40/2901 HD11/3-250 DZ20L-250/4300 HD11/3-250 DZ20L-250/4300 HD11/3-250 DZ20L-250/4300 JSP-Z/L2总配电箱系统图

L2 -1600×1000×400（高×宽×厚） HD11/31-600 DZ20Y-630/3300 KWh A V HK4-30/2 DZ15LE-40/2901 HD11/31-400 DZ20L-400/4300 HD11/31-250 DZ20L-250/4300 HD11/31-250 DZ20L-250/4300 JSP-Z/L3总配电箱系统图 Z2 -1100×1650×360（高×宽×厚）

HD11/31-600 DZ20Y-630/3300 KWh A V HK4-30/2 DZ15LE-40/2901 HD11/31-400 DZ20L-400/4300 HD11/31-250 DZ20L-250/4300 HD11/31-250 DZ20L-250/4300 JSP-Z/1总配电箱系统图

HD11/31-200 DZ20Y-255/3300 KWh A V HK4-30/2 DZ15LE-40/2901 HD11/31-100 DZ20L-100/4300 HD11/31-100 DZ20L-100/4300 HD11/31-100 DZ20L-100/4300 JSP-Z/7总配电箱系统图

HD11/31-400 DZ20Y-400/3300 KWh A V HK4-30/2 DZ15LE-40/2901 HD11/31-250 DZ20L-250/4300 HD11/31-250 DZ20L-250/4300 JSP-/Z/4 总配电箱系统图

配电箱柜 标准化图纸集

配电箱/柜标准化图纸集 该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。 1基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。 （三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N 线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。 （四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。 2总配电箱（柜） 内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配置DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。

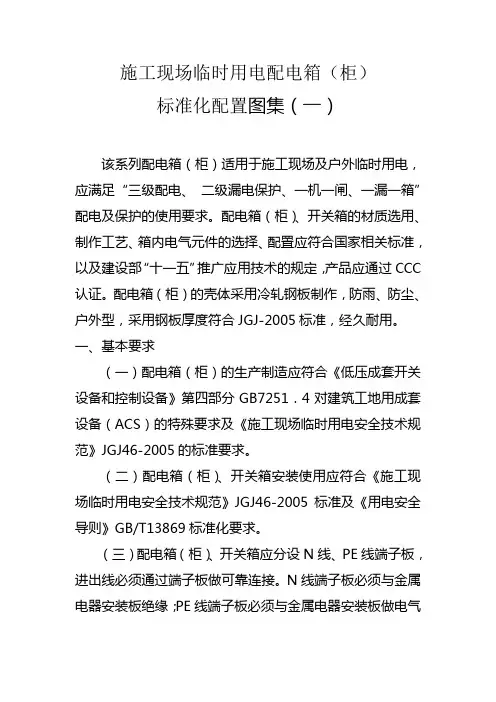

临时用电配电箱标准配置

临时用电配电箱标准配置图集 该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC 认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。 （三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须

通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。 （四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。 二、总配电箱（柜） 内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。

施工现场临时用电：配电箱一级二级三级定义及管理规范

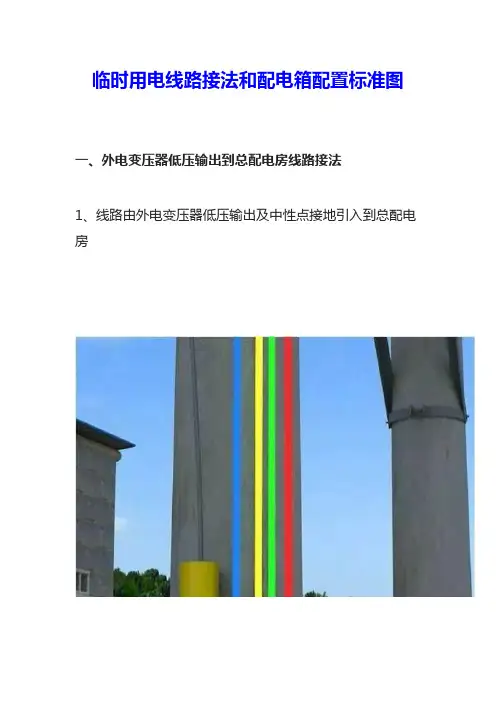

施工现场临时用电：配电箱一级二级三级定义及管理规范在实际施工过程中，会发生需要临时用电的情况，因此临时搭建变电所用电设备，再由各级配电箱分支到各个用电现场。所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱。 一、临时用电 该视频内容包括： 1、施工现场临时用电配电系统； 2、临时用电作业人员； 3、临时用电接地措施； 4、电线电缆的固定及导管敷设； 5、配电箱； 6、漏电保护器的设置； 7、建筑机械操作； 8、用电设备的检查及使用； 9、临时照明； 10、临时用电工程的验收； 11、常见违章作业； 12、临时宿舍用电违章现象； 13、电气灭火器的选择； 14、触电急救； 15、临时用电资料归档管理。 一级配电箱是从变压器引入三相电源，地线，零线。

施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。 二级配电箱是从一级配电箱电源线至临时用电现场。 二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。二级配电箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。 二级配电箱要离地1.5M放置 总开关60A——DZ47-63 100A 照明开关16A——DZ47-63 16A 两相漏电开关 空调1.5P—20A——DZ47-63 20A两相漏电开关 电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的） 插座开关16A ——DZ47-63 16A 主要用电器为冰箱、电磁炉、微波炉 总开关不用带漏电，分支开关最好带漏电保护。因为人体通过30mA 有致命危险，而漏电开关的动作电流是15—30mA。

施工现场临时用电配电箱要求

施工现场临时用电配电箱/柜要求 标准化配置图集 中储粮精炼项目临时用电：配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十二五”推广应用技术的规定，产品应通过CCC认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。 （三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须

通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。 （四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十二五”推广应用技术要求。 二、总配电箱（柜） 内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

配电箱图纸

u 匚 : 匚二I R幵美w*wta* 1__I q Q B & $ t ? o 4K 二n 0 ] -—= —- ■ —1 5 精品资料 至I、命帝X】一聞诱胆尸刿■ Pt网.W+外时冒屯城倉严聚举登*. 2、框需迹我專颐叢畫齐电就丸小? dk 30耽以下倉用HM1-200/S3的刀幵和厦辭時3±叮1~0-2 50/5, 75/5 斜、90馴1逑砂订-200/33的刀开豹ZrS^^LtlJl-0. 2 100/S (3k 10血皿J年BD1L300F38的刀fF美?丘鯛倉用LiZJE 5 300履氛上门 幵两个计靱麋梔?上下型隔檢井笊也射出烧孔门甌锁一吧. 7城粽戲代廣盘1 6EG BY5SK). 333 5睾刀奔关KD11-2007 3S1 ■1Krh1 31T11-：屯曲迪530 SSR 2輕1 11不镭轄 名#型粤艮極数暑餐i? 户外配电箱电器布 置图H ■ V t^ f mu 1 ?m 10QKMA及以下 CIM F E■■比■ Jt t 1 1■

su 111-3 0000 ____ 无躺度握利掛度最 czF^Lzi 互审孱 000 4B& I— XI 9 Xfl M g m钢若换（二肚壞）BY>-2. Sim# S B￥H钢芯壞（一快壞〉ElTft-lfiiim1?2澈城，虹?矗 7无也电度盍DI%2 1.5 te*>1 6如n你HJ11?^IOO/3S1 5FS HVHIM). 35s 4辭有册电度姦M3&： 1,5 (ei)1 31H1-S电询丘擲rlzjl- 300/55 2Q?空气匡蟲裁H30V-1X/3X0 00011 1粕件80041200^3001 52g必泉箱 户外配电箱电器 二±|布置图U.II ■ tl t k ，事efl RW n就恫 ■ t f 1 —200KVA■ t f Jt I 1 ■ 1

施工现场临时用电安全技术规范-配电箱及开关箱(可以用)

施工现场临时用电安全技术规范-配电箱及开关箱 配电箱及开关箱 ? 配电箱及开关箱的设置 ? 配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。 配电系统宜使三相负荷平衡。 220V或380V单相有电设备宜接入220/380V三相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制供电。 ? 总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱； 总配电箱应设在靠近电源的区域，分配电箱应设在用电设备 30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。 ? 每台用设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制 2台及2台以上用电设备（含插座。） ? 动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。 ? 配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强烈振动、液体浸油及热源烘烤场院所。否则，应予清除或做防护处理。 ? 配电箱、开关箱周围应有足够 2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。 ? 配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为 1.2— 2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。 ? 配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为 1.4—1.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为0.8—1.6mm。 ? 配电箱、开关箱内的电器（含插座）应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱、开关箱箱体内。金属电器安装板与金属箱体应做电气连接。 ? 配电箱、开关箱内的电器（含插座）应按其规定位置紧固在电器安装板上，不得 歪斜和松动。 ? 配电箱的电器安装板上必须分设 N线端子板和PE线端子板。N线端子板必须与

配电箱标准图(-1

建筑施工用电配电箱设置及施工要求 建筑施工用电配电箱设置及施工要求 【施工用电】三级配电、二级漏电保护、一机一闸、一漏一箱配电箱及施工要求 该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。 （三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。 （四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。 二、总配电箱（柜） 内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

《安全管理》之施工现场临时用电配电箱系统的配置

施工现场临时用电配电箱系统的配置 施工现场临时用电配电箱系统的配置 总配电箱、分配电箱、开关箱必须要有重复接地； 总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s； 现场总配电箱、分配电箱应配锁并由专人负责； 施工现场使用三相五线制； 配电方式；三级配电，两级保护； 三级配电；总配电箱、分配电箱、开关箱； 两级保护；（1）开关箱的保护。漏电保护动作电流不大于30mA，动作时间不大于0.1s. （2）总配电箱的保护。漏电保护动作时间大于30mA，动作时间大于0.1s. 分配电箱漏电保护动作电流是75mA，（开关箱漏电保护动作电流30mA的1.5倍）动作时间不大于0.1s.所以，分配电箱不可直接用电设备； 总配电箱、分配电箱安装中心点距地面的距离应为1.4～1.6米。箱内必须分设N 线端子板和PE线端子板； TN-S供电系统的特点如下。 它是把工作零线N和专用保护线PE严格分开的供电系统，称作TN-S供电系统，1）系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE上，安全可靠。 2）工作零线只用作单相照明、单相负载回路中。 3）专用保护线PE不许断线，专用PE线是黄绿双色 4）工作零线不得与重复接地线连接，而PE线与重复接地相连接，与漏电保护器不

得相连接，所以TN-S系统供电上必须安装漏电保护器。 5）TN-S方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。 什么是三相五线制? -------在三相五线制供电系统中，把零线的两个作用分开，即一根线做工作零线(N)，另外用一根线专做保护零线(PE)，这样的供电接线方式称为三相五线制供电方式。三相五线制包括三根相线、一根工作零线、一根保护零线。三相五线制标准导线颜色为：A线黄色，B线绿色，C线红色，N线蓝色，PE线黄绿色。这种供电系统称为TN—s方式 开关箱、移动箱重点要求 开关箱不宜上锁。 移动箱必须要有电气零连接（PE线）。 移动开关箱中心点距地面的距离应为0.6～1.6米。 移动电缆线盘要有安全可靠的漏保开关，要确认是否完好可用。 220V配置的开关箱，必须使用三芯电缆线，保证有一根良好的PE线。 380V配置的开关箱，必须使用四芯电缆线，保证有一根良好的PE线。 220V和380V混合配置的开关箱，必须使用五芯电缆线，保证有一根良好的PE线。开关箱、移动箱的用电设备必须：“一机、一闸、一漏保 关于施工现场TN-S系统重复接地的设置问题 三相五线制 三相五线制包括三相电的三个相线（A、B、C线）、中性线（N线）；以及地线（PE线）。 中性线(N线)就是零线。三相负载对称时，三相线路流入中性线的电流矢量和为零，但对于单独的一相来讲，电流不为零。三相负载不对称时，中性线的电流矢量和不为零，会产生对地电压。 三相五线制分为TT接地方式和TN接地方式，其中TN又具体分为TN-S，TN-C，TN-C-S三种方式。 TT接地方式：

临时用电配电箱规范

竭诚为您提供优质文档/双击可除 临时用电配电箱规范 篇一：施工临时用电配电箱标准做法 施工临时用电配电箱标准做 法 篇二：最新工地临时用电配电要求 最新工地临时用电配电要求 施工现场配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分gb7251．4对建筑工地用成套设备（acs）的特殊要求及《施工现场临时用电安全技术规范》jgj46-20xx的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》jgj46-20xx标准及《用电安全导则》gb/t13869标准化要求。 （三）配电箱（柜）、开关箱应分设n线、pe线端子板，

进出线必须通过端子板做可靠连接。n线端子板必须与金属电器安装板绝缘；pe线端子板必须与金属电器安装板做电气连接。进出线中的n线必须通过n线端子板连接；pe线必须通过pe线端子板连接。pe线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为pe线进箱体的连接点，1个为重复接地的连接点。 （四）电器元件应选用符合gb/4048．2-20xx、gb6829以及jgj46-20xx标准的产品，并符合建设部“十一五”推广应用技术要求。 二、总配电箱（柜） 内设400a-630a具有隔离功能的dz20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的dz20系列160a-250a透明塑壳断路器，配备dz20l（dz15l）或lbm-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电 流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30ma.s，最好选用额定漏电动作电流100-200ma，额定漏电动作时间大于0.1s，其动作时间为延时动作型。 三、分配电箱（动力回路与照明回路分路配电） 可用内设200a-250a具有隔离功能的dz20系列透明塑

配电箱型规格及系统图学习

配电箱型号规格 配电箱一般分为紧凑型配电箱，比如PZ30或GOLF型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB，出线为3相或单相MCB或RCB，一般为嵌墙暗装，底距地按照规范要求不低于1.5米。明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB，出线为MCCB或MCB（中等电流，三相居多），进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM柜式配电箱，一般落地，作为总进线使用。电箱一般型号无太多意义，主要看开关。 GCK、GCS、MNS是低压抽出式开关柜； GGD、GDH、PGL是低压固定式开关柜； XZW综合配电箱； ZBW箱式变电站； XL、GXL低压配电柜、建筑工地箱； JXF电器控制箱； PZ20、PZ30系列终端照明配电箱； PZ40、XDD（R）电表计量箱 PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释： (1)PXT明装配电箱，暗装加（R） (2)K有如表1的系列配线方式 (3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。 (4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入 (5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路 (6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30 表1： 序号汉语拼音字头中文解释装配图号电气原理图号 1 JL 计量箱PXT01 PXT01 dq系列 2 CZ 插座箱PXT02 PXT02 dq系列 3 ZM 照明箱PXT03 PXT03 dq系列 4 DL 动力箱PXT04 PXT04 dq系列 5 JC 计量插座箱PXT05 PXT05 dq系列 6 JZ 计量照明箱PXT06 PXT06 dq系列 7 JD 计量动力箱PXT07 PXT07 dq系列 8 ZC 照明插座箱PXT08 PXT08 dq系列 9 DC 动力插座箱PXT09 PXT09 dq系列 10 DZ 动力照明箱PXT10 PXT10 dq系列 11 HH 混合功能箱PXT11 PXT11 dq系列 12 ZN 智能箱 PXT12 PXT12 dq系列 电气箱柜名称编号规格型号 高压开关柜AH 高压计量柜AM

临时用电配电箱设置

临时用电配电箱设置 配电箱及开关箱 一、配电箱及开关箱的设置 1.动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。 2.开关箱应由末级分配电箱配电。 3.总配电箱应设在靠近电源的地区，分配电箱应设在用电设备负荷相对集中的地区，分配电箱与开关箱的距离不得超过30米，开关箱与其控制的固定式用电设备的水平距离不宜走过3米。 4.配电箱、开关箱应设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、蒸气、液体及其它有害介质中，不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤的场所，否则须作特殊防护处理。 5.配电箱、开关箱周围应有足够二人同时工作空间和通道，不得堆放任何妨碍操作、维修的物品，不得灌木、杂草。 6.配电箱、开关箱应装设端正、牢固，移动式配电、开关箱应装设在坚固的支架上。 7.固定式配电箱、开关箱的中心点与地面的垂直距离应大于1.4小于1.6米，移动式分配电箱、开关箱中心点与地面的垂直距离宜大于0.8小于1.6米。 8.配电箱内的电器应首先安装在金属或非金属木质的绝缘电器 安装板上，然后整体紧固在配电箱箱体内，金属板与铁质配电箱箱体应作电气连接。

9.配电箱、开关箱内的开关电器应按其规定的位置紧固在电器安装板上，不得歪斜和松动。 10.配电箱、开关箱内的工作零线应通过线端子板连接，并应与保护零线接线端子分设。 11.配电箱、开关箱内的连接线应采用绝缘导线，接头不得松动，不得有外露带电部分。 12.配电箱和开关箱的金属箱体，金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须作保护接零，保护接零应通过接线端子板连接。 13.配电箱、开关箱必须有防雨、防尘措施。 二、电器装置 1.配电箱、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器，必须符合“三级配电两级保护”的要求。 2.总配电箱应装设总隔离开关和分路隔离开关，总熔断器和分路熔断器以及漏电保护器，基漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断或分路自动开关，总开关电器的额定值，动作整定值应与分路开关电器的额定值，动作整定值相适应。 3.总配电箱应装设电压表、总电流表、总电度表及其它仪表。 4.分配电箱应设总隔离开关和分路隔离开关，以及总熔断器和分路隔离开关以及总熔断器和分路熔断器，总开关电器的额定值，动作值整定值应与分路开关额定值，动作整定值相适应。 5.每台设备应有各自专用的开关箱，必须实行“一机、一闸、一漏、一箱”制，严禁用同一开关电器直接控制2台以上用电设备。 6.开关箱人的开关电器必须能在任何情况下都可以使用电设备，

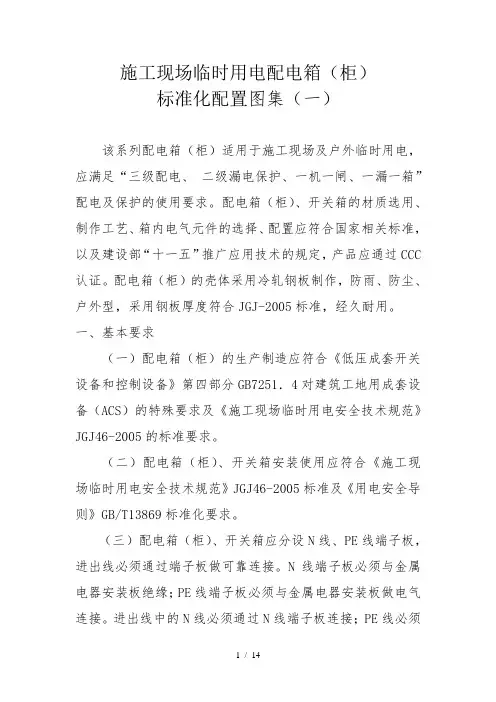

施工现场临时用电配电箱标准化配置图集

施工现场临时用电配电箱标准化配置图集 该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五” 推广应用技术的规定，产品应通过CCC 认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005 标准，经久耐用。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251 ．4 对建筑工地用成套设备（ACS ）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电 安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。 （三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为 PE 线进箱体的连接点，1 个为 重复接地的连接点 （四）电器元件应选用符合GB/14048 ．2-2001 、GB6829 以及

JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。 二、总配电箱（柜） 内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L （DZ15L ）透明漏电开关或LBM-1 系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S 。最好选用额定漏电动作电流75-150mA ，额定漏电动作时间大于0.1S 小于等于0.2S ，其动作时间为延时动作型。

施工现场临时用电配电箱及开关箱的设置

施工现场临时用电配电箱及开关箱的设置 来源：考试大 【考试大：中国最受欢迎的考试教育王国】 2011 年 2 月 10 日
配电箱及开关箱 配电箱及开关箱的设置 1.动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分 路设置。 2.开关箱应由末级分配电箱配电。 3.总配电箱应设在靠近电源的地区，分配电箱应设在用电设备负荷相对集中的地区，分 配电箱与开关箱的距离不得超过 30 米，开关箱与其控制的固定式用电设备的水平距离不宜 走过 3 米。 4.配电箱、开关箱应设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、 烟气、蒸气、液体及其它有害介质中，不得装设在易受外来固体物撞击、强烈振动、液体浸 溅及热源烘烤的场所，否则须作特殊防护处理。 5.配电箱、开关箱周围应有足够二人同时工作空间和通道，不得堆放任何妨碍操作、维 修的物品，不得灌木、杂草。 6.配电箱、开关箱应装设端正、牢固，移动式配电、开关箱应装设在坚固的支架上。 7.固定式配电箱、开关箱的中心点与地面的垂直距离应大于 1.4 小于 1.6 米，移动式分 配电箱、开关箱中心点与地面的垂直距离宜大于 0.8 小于 1.6 米。 8.配电箱内的电器应首先安装在金属或非金属木质的绝缘电器安装板上， 然后整体紧固 在配电箱箱体内，金属板与铁质配电箱箱体应作电气连接。 9.配电箱、开关箱内的开关电器应按其规定的位置紧固在电器安装板上，不得歪斜和松 动。 10.配电箱、开关箱内的工作零线应通过线端子板连接，并应与保护零线接线端子分设。 11.配电箱、开关箱内的连接线应采用绝缘导线，接头不得松动，不得有外露带电部分。 12.配电箱和开关箱的金属箱体，金属电器安装板以及箱内电器的不应带电金属底座、 外壳等必须作保护接零，保护接零应通过接线端子板连接。 13.配电箱、开关箱必须有防雨、防尘措施。 电器装置 1.配电箱、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器，必须符合“三 级配电两级保护”的要求。 2.总配电箱应装设总隔离开关和分路隔离开关，总熔断器和分路熔断器以及漏电保护 器，基漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断或分路自动开关，总 开关电器的额定值，动作整定值应与分路开关电器的额定值，动作整定值相适应。 3.总配电箱应装设电压表、总电流表、总电度表及其它仪表。 4.分配电箱应设总隔离开关和分路隔离开关， 以及总熔断器和分路隔离开关以及总熔断 器和分路熔断器，总开关电器的额定值，动作值整定值应与分路开关额定值，动作整定值相 适应。 5.每台设备应有各自专用的开关箱，必须实行“一机、一闸、一漏、一箱”制，严禁用同 一开关电器直接控制 2 台以上用电设备。 6.开关箱人的开关电器必须能在任何情况下都可以使用电设备，实行电流隔离。

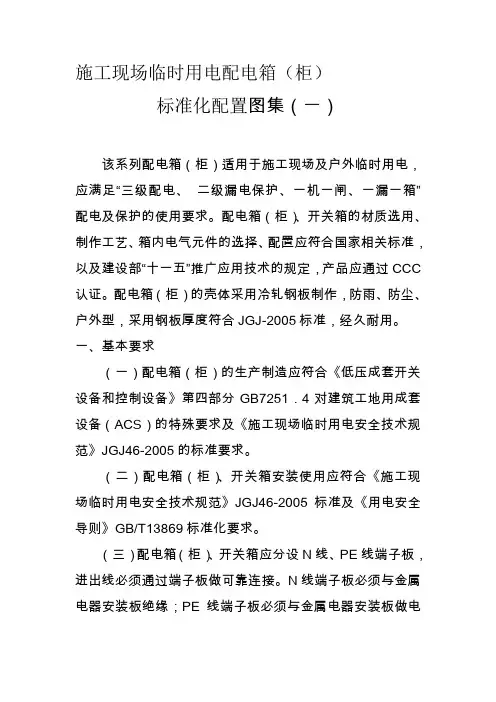

施工现场临时用电配电箱柜标准化配置图集

施工现场临时用电配电箱（柜）标准化配置图集 2014-10-03 10:58 系统分类：经验体会专业分类：施工监理浏览数：20393 该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。（四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。二、总配电箱（柜）内设400A-630A 具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏

施工现场临时用电配电箱(柜)图集(二)

三、分配电箱（动力回路与照明回路分路配电） 内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。 分配电箱示意图 分配电箱PE、N线端子板节点图

分配电箱箱门电气连接节点图 壳体尺寸1100×900×280 钢板厚度： 1.1.5冷轧钢板 技术要求： 1 该配电箱为防雨、防尘，户外型，壳体 采用1.5㎜厚的冷扎钢板制作。 2 整体喷 黄色 ，图标 及字样为红色。 3 要求平双门，安装上下穿杆锁及挂锁。 4 要求横平竖直，严丝合缝。 5 万能孔为35×35×3角钢制作 M8螺杆250260250M8螺杆 6 配备压线卡“ ” 铝排：250×30×31020 7 元件安装间距 3㎝ （长×宽×厚）1040 8 N线和PE线铝牌配备与回路数相同的螺丝 8孔 5个M8螺丝1100 接线图： DZ20Y-250/3300 250A 标牌 DZ20Y-225/3300DZ20Y-100/3300 负责人 900 880 860 850200A 63A ◎ 有 电 危 险40 DZ20Y-100/3300 DHM2-40T/290 1040 100A×2 40A×3 26063A×2 40A×4 HK-XL19/B 型分配箱 200 A 100 A 40A 40A 63A 100 A 40A 63A 63A 250A DK 40A 分配电箱电气系统图

施工现场临时用电配电箱标准化配置图集精编版

施工现场临时用电配电箱标准化配置图集精编 版 MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】

施工现场临时用电配电箱标准化配置图集 该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。 （三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必

须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。 （四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。 二、总配电箱（柜） 内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列 160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于。最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于小于等于，其动作时间为延时动作型。
