临时用电一级配电箱二级配电箱三级配电箱中放置的东西和要求
为贯彻建设部《施工现场临时用电安全技术规范》(JGJ46—2005)，进一步规范我市建筑工地临时用电配电箱、开关箱(ACS)，保证施工现场用电安全，防止触电和电气火灾事故发生，结合本市实际，制定本细则。
本细则适用于具有国家“CCC”认证，并在本市建委备案的建筑工地用配电箱、开关箱(ACS)的生产制造企业。
,(引用标准及依据《低压成套开关设备和控制设备》(GB7252.4—1998)。,(, 《施工现场临时用电安全技术规范》(JGJ46—2005)。,(, 《建筑工程施工现场供电安全规范》(GB50194)。《低压配电设计规范》(GB50054)。《用电安全导则》(GB/T13869)。

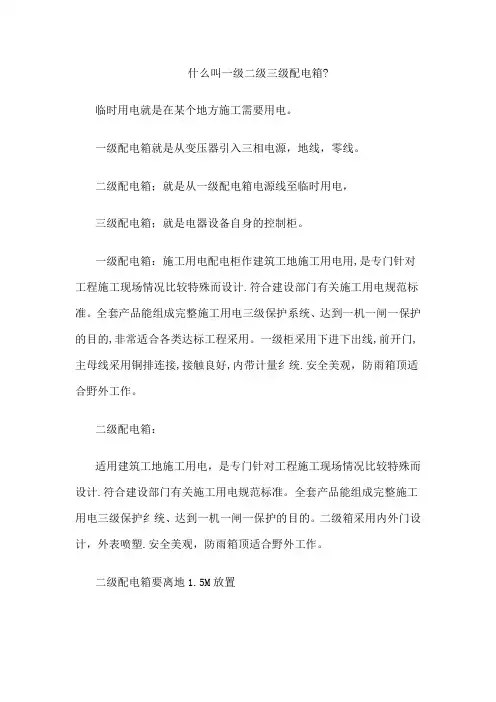

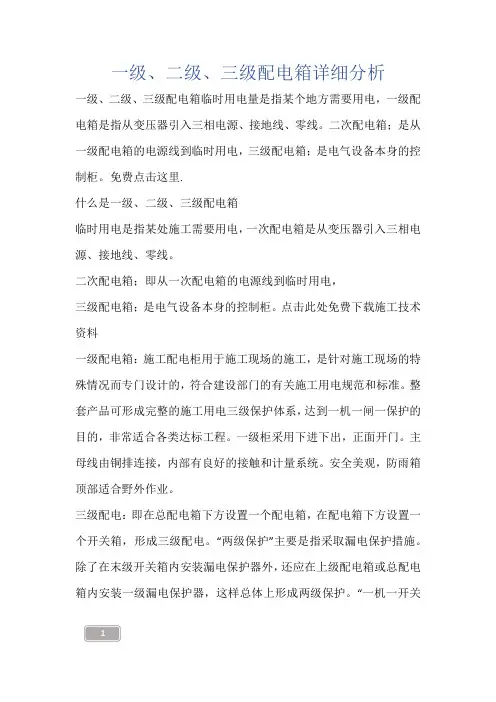

(配电箱及开关箱的设置，,施工现场的配电系统应设置总配电箱(配电柜)、分配电箱、开关箱实行，三级配电，二级漏电保护。，总配电箱(配电柜)以下可设置若干分配电箱，分配电箱以下可设若干开关箱。
，配电箱、开关箱应采用冷轧钢板制作，钢板厚度为1.2~2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱门均应设加强筋，箱体表面应做防腐处理。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为0.8~1.6m。(,配电箱、开关箱内的电器(含插座)应先紧固在金属电器安装板上，不得歪斜和松动，然后方可整体紧固在配电箱、开关箱箱体内。总配电箱(配电柜)也可采用电气梁安装方式。金属电器安装板与金属箱体应做电气连接。,(,配电箱、开关箱内的连接，必须采用铜芯绝缘导线。导线的颜色应为:相线L1(A)、L2(B)、L3(C)相序的
颜色依次为黄、绿、红色;N线的颜色为淡蓝色;PE线的颜色为绿黄双色。导线排列应整齐，导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。
,(,配电箱、开关箱内必须设N线端子(排)和PE线端子(排)，N线端子(排)必须与金属电器安装板绝缘，PE线端子(排)必须与金属电器安装板做电气连接。总配电箱(柜)N线端子排和PE线端子排的接线点数应为n+1(n—配电箱的回路数);分配电箱N线端子排和PE端子排接线点数至少两个以上;开关箱应设N，线端子和PE线端子。
,(,配电箱、开关箱的金属体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体均必须采用软铜线做电气连接。
,(8配电箱、开关箱内电器安装板上电器元件的间距，垂直方向应不小于80mm;
水平方向不小于20mm。
,(9配电箱、开关箱的导线进出口应设在箱体的底面，进出线孔必须用橡胶护线环加以绝缘保护，进出线不得与箱体直接接触;箱体支架的横梁上应预留进出线固定孔。
(,0配电箱、开关箱外形结构应能防雨、防尘。防护等级开门时不得低于IP21，
关门时不得低于IP44。
,(电器元件的选择配置，(,总配电箱的电器应具备电源隔离，正常接通与分断电路，以及短路、过载、，漏电保护功能。
总配电箱(配电柜)由一个进线单元和一个出线单元组成，或由一个进线单元和数个出线单元组成，装设可见断开点的透明塑壳总断路器和可见断开点的透明塑壳分路断路器及辅助电源故障时能自动断开的辅助电源型分路漏电保护器。每个回路输出端应装设三点接线端子板。
,总配电箱(配电柜)的配出回路数为1~5个回路。,分配电箱由一个进线单元和数个出线单元组成，装设可见断开点的透明塑壳断路器总开关和可见断开点的透明塑壳断路器分开关及五点接线端子板。
,(,分配电箱的配出回路数为2~7个回路。(,开关箱由一个进线单元和一个出线单元组成，装设可见断开点的透明塑壳断路器和漏电保护器及五点接线端子板。(,总配电箱(配电柜)、分配电箱、开关箱的可见断开点的透明塑壳断路器均应设置在电源进线端。
,总配电箱应装设电压表、总电流表、电度表。电流表和电度表不得共用一套电流互感器。装设电流互感器时，其二次回路必须与保护零线有一个连接点，且严禁断开电路。(8总配电箱(配电柜)中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1S，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA?S。,(9开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1S。0配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。
11配电箱、开关箱应有名称、用途、分路标记及系统接线图。
三级配电箱三级配电箱
隔离开关32//3 1漏电开关DZ15L-32/3 1隔离开关20//3 3
开关20//3 3
壳体
一级要求配置:总路:总隔离+总断路器或总熔断器;分路:分路隔离+分路漏电保护开关。二级要求配置:总路:总隔离+总路熔断器或断路器;分路:分路隔离+分路熔断器或断路器。
三级要求配置:隔离+漏电保护器。其中，一级配电中的漏电保护开关，动作电流与动作时间的乘积不大于30毫安秒。三级配电中的漏电保护开关的动作电流不大于30毫安，动作时间不大于0.1秒。
三级配电系统图
配电箱控制柜接线详解
发布人：用户5264490398发布时间：2017-09-21 11:35:26
配电箱控制柜
2019年配电箱品牌排行榜—哪个牌子值得买
配电箱可以合理的分配电能，方便对电路的开合操作。有较高的安全防护等级，能直观的显示电路的导通状态。便于管理，当发生电路故障时有利于...
配电箱| 关注6693人
查看详情
三相电就是三根相线，三根线之间电压都是380v，用于三相电源供电设备比如三相电动机；两相电是两根相线，线与线之间电压也是380v，一般交流焊机用的比较多；单相电是由一根相线与一根零线组成，电压为220v，主要用于家用电器
1.3、空气开关
1.5、电度（能）表
家庭使用单相电源电表，型号表示为DD，有机械表、普通电子表、磁卡电子表三种类别，规格有1.5(6)、5(20)、10(40)、15(60)、20(80)、30(100)，其中括号外为标定电流，括号内为额定最大电流。同一规格的电子表、机械表可承载的功率不一样，比如：10（40）A的预付费电子表（IC卡）可承载8800W左右，而5（20）A
机械电表和普通电子表的实际承载功率远高于10（40）A的磁卡电子电表，可承载
12000W以上。因此，以上三种表，必须区分对待！
磁卡电表（IC卡）的使用功率有时可以人为的调节，比如：10（40）A的IC卡电表
的额定承载功率为8800W，但电业部门可能会将其实际使用功率设定为低于8800W
。用户在使用这种电表时，可根据需要到电业部门调节功率设置。
2、三相电知识
2.1三相电负载的接法分为三角形接法和Y形接法。三角形接法的负载引线为三条火线和一条地线，三条火线之间的电压为380V，任一火线对地线的电压为220V；Y
形接法的负载引线为三条火线、一条零线和一条地线，三条火线之间的电压为380V
，任一火线对零线或对地线的电压为220V。
三相电电器的总功率等于每相电压乘以每相电流再乘于3，即总功率=电流×电压（
220V）×3（W=U×I×3）
2.2 三相电电表
三相电电表有机械表、普通电子表、磁卡电子表三种，一般规格为：1.5(6)、5(20)
、10(40)、15(60)、20(80)、30(100) （电压3×380/220V~）。注：电表的负荷，
可通过选配不同变比的电感线圈以达到使用要求。如：规格为3x1(2)A的电表配电感线圈使用，选电感线圈变比为1：50，则每相可承载的最大额定电流为100A。
上图:总开关下面分三组三相电压控制接线图
以上图分三组,都是三相电
关于零线、火线、地线、单相电、三相电
零线：
通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。叫零线的原因是三相平衡时刻中性线中没有电流通过
了，再就是它直接或间接的接到大地，跟大地电压也接近零。三相四线制: 低压配电
网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，另一条是中性线N（如果该回路电源侧的中性点接地，则中性线也称为零线(老式叫法，应逐渐避免，改称PEN)，如果不接地，则从严格意义上来说，中性线不能称为零线）。在进入用户的单相输电线路中，有两条线，一条我们称为相线L，另一条我们称为中线N，中线正常情况下要通过电流以构成单相线路中电流的回路。而三相系统中，三相平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了从380V线间电压中获得220V相间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。配电室变压器输出三根火线、一根中性线（接地则也称为为零线）。三根火线（相线）每一根与零线是220v称单相。火线与火线为双相（两相）380v。三根火线全使用为三相，每两根都是380v。由一条火线与一条零线组成的电路称为单相电路。由三条火线组成的电路称为三相电路。
两相中国不使用。三相五线制
是指A、B、C、N和PE线，其中，PE线是保护地线，也叫安全线，是专门用于接到诸如
设备外壳等保证用电安全之用的。PE线在供电变压器侧和N线接到一起，但进入用户
侧后绝不能当作零线使用，否则，发生混乱后就与三相四线制无异了。由于这种混乱
容易让人丧失警惕，可能在实际中更加容易发生触电事故。零线与PE线的根本区别在于：零线构成回路，PE线仅起保护作用。现在民用住宅供电已经规定要使用三相五线制，如果你的不
是，可以要求整改。为了安全，要斩钉截铁地要求使用三相五线制！
颜色规范
应用中最好使用标准、规范的导线颜色：A相用黄色，B相用绿色，C相用红色，N线用淡蓝色，PE 线用黄绿双色。在进入用户的单相输电线路中，有两条线，一条我们称为火线L（Line），用棕色；另一条为零线N（Neutral中性线），用淡蓝色，中线正常情况下要通过电流以构成单相线路中电流的回路；另外三孔插座上（左零有火，中为地），会有接地线，将一些电器的外壳接地，即为接地保护线PE，用黄绿双色线。重复接地不论N线（中性线）还是PE线（保护接地线），在用户侧都要采用重复接地，以提高可靠性。但是，重复接地只是重复接地，它只能在接地点或靠近接地的位置接到一起，但绝不表明可以在任意位置特别是户内可以接到一起。这一点一定要切记！“单相三线”：是火线L、零线N和接地线GND。L和N之间电压为220V交流电。也就是单相交流电。民用电源都是采用单相交流220V电压供电。“双相三线”：是指两根火线L1和L2加一根零线GND。L1和L2之间电压为380V交流电。
