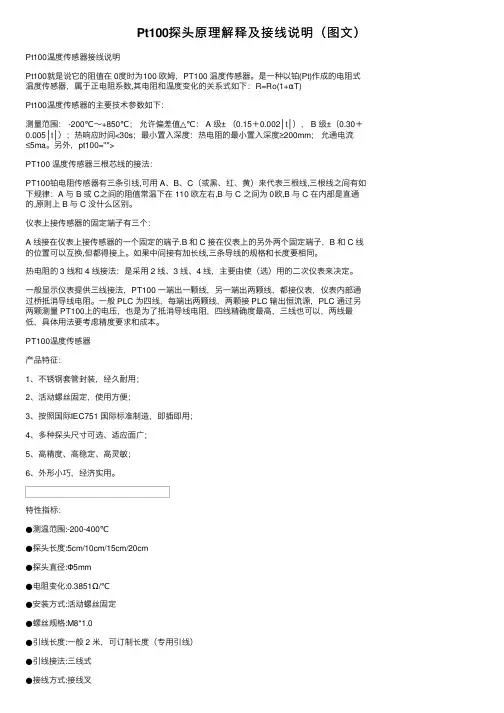

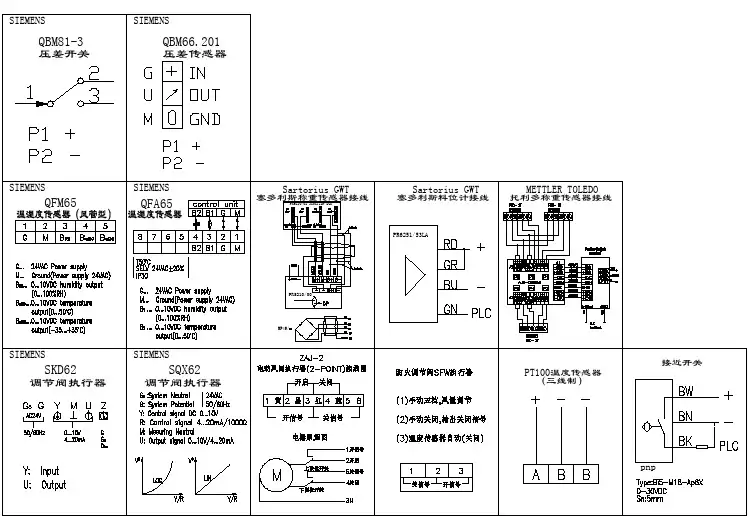

Pt100探头原理解释及接线说明（图⽂）Pt100温度传感器接线说明Pt100就是说它的阻值在 0度时为100 欧姆，PT100 温度传感器。
是⼀种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)Pt100温度传感器的主要技术参数如下：测量范围： -200℃～+850℃；允许偏差值△℃： A 级± （0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）；热响应时间<30s；最⼩置⼊深度：热电阻的最⼩置⼊深度≥200mm；允通电流≤5ma。
另外，pt100="">PT100 温度传感器三根芯线的接法：PT100铂电阻传感器有三条引线,可⽤ A、B、C（或⿊、红、黄）来代表三根线,三根线之间有如下规律：A 与 B 或 C之间的阻值常温下在 110 欧左右,B 与 C 之间为 0欧,B 与 C 在内部是直通的,原则上 B 与 C 没什么区别。
仪表上接传感器的固定端⼦有三个：A 线接在仪表上接传感器的⼀个固定的端⼦.B 和C 接在仪表上的另外两个固定端⼦，B 和 C 线的位置可以互换,但都得接上。
如果中间接有加长线,三条导线的规格和长度要相同。
热电阻的 3 线和 4 线接法：是采⽤ 2 线、3 线、4 线，主要由使（选）⽤的⼆次仪表来决定。
⼀般显⽰仪表提供三线接法，PT100 ⼀端出⼀颗线，另⼀端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。
⼀般 PLC 为四线，每端出两颗线，两颗接 PLC 输出恒流源，PLC 通过另两颗测量 PT100上的电压，也是为了抵消导线电阻，四线精确度最⾼，三线也可以，两线最低，具体⽤法要考虑精度要求和成本。
PT100温度传感器产品特征：1、不锈钢套管封装，经久耐⽤；2、活动螺丝固定，使⽤⽅便；3、按照国际IEC751 国际标准制造，即插即⽤；4、多种探头尺⼨可选、适应⾯⼴；5、⾼精度、⾼稳定、⾼灵敏；6、外形⼩巧，经济实⽤。

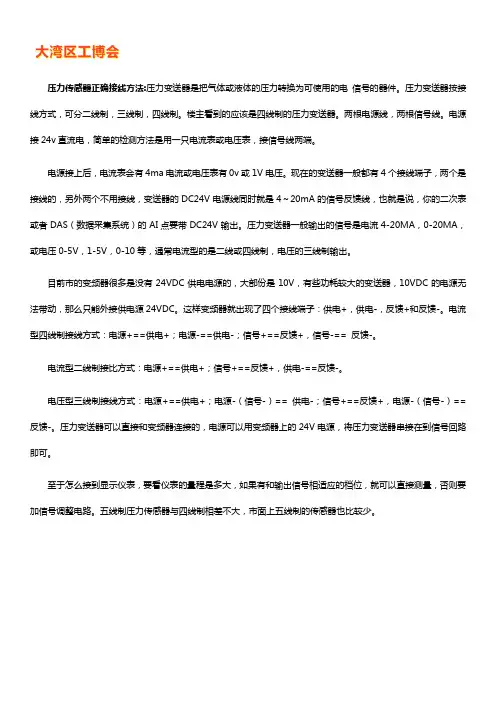

压力传感器正确接线方法:压力变送器是把气体或液体的压力转换为可使用的电信号的器件。
压力变送器按接线方式，可分二线制，三线制，四线制。
楼主看到的应该是四线制的压力变送器。
两根电源线，两根信号线。
电源接24v直流电，简单的检测方法是用一只电流表或电压表，接信号线两端。
电源接上后，电流表会有4ma电流或电压表有0v或1V电压。
现在的变送器一般都有4个接线端子，两个是接线的，另外两个不用接线，变送器的DC24V电源线同时就是4～20mA的信号反馈线，也就是说，你的二次表或者DAS（数据采集系统）的AI点要带DC24V输出。
压力变送器一般输出的信号是电流4-20MA，0-20MA，或电压0-5V，1-5V，0-10等，通常电流型的是二线或四线制，电压的三线制输出。
目前市的变频器很多是没有24VDC供电电源的，大部份是10V，有些功耗较大的变送器，10VDC的电源无法带动，那么只能外接供电源24VDC。
这样变频器就出现了四个接线端子：供电+，供电-，反馈+和反馈-。
电流型四线制接线方式：电源+==供电+；电源-==供电-；信号+==反馈+，信号-== 反馈-。
电流型二线制接比方式：电源+==供电+；信号+==反馈+，供电-==反馈-。
电压型三线制接线方式：电源+==供电+；电源-（信号-）== 供电-；信号+==反馈+，电源-（信号-）==反馈-。
压力变送器可以直接和变频器连接的，电源可以用变频器上的24V电源，将压力变送器串接在到信号回路即可。
至于怎么接到显示仪表，要看仪表的量程是多大，如果有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。
五线制压力传感器与四线制相差不大，市面上五线制的传感器也比较少。
看压力变送器是电流型，还是电压型！看清输出电压压力变送器的电压输出端接变频器的外接可调电压输入端，压力变送器和变频器的外接可调地相连接硬件变完成了软件你要设施正反转，频率转速和驱动方式。
扩展资料原理：1、压阻式力传感器电阻应变片是压阻式应变传感器的主要组成部分之一。

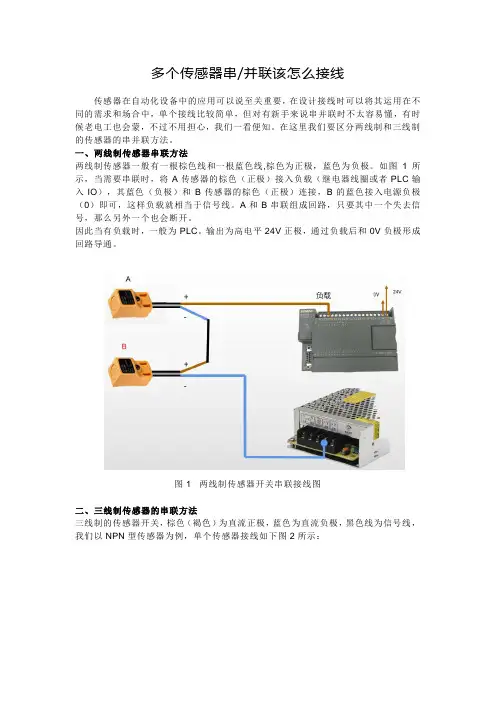

多个传感器串/并联该怎么接线传感器在自动化设备中的应用可以说至关重要，在设计接线时可以将其运用在不同的需求和场合中，单个接线比较简单，但对有新手来说串并联时不太容易懂，有时候老电工也会蒙，不过不用担心，我们一看便知。
在这里我们要区分两线制和三线制的传感器的串并联方法。
一、两线制传感器串联方法两线制传感器一般有一根棕色线和一根蓝色线,棕色为正极，蓝色为负极。
如图1所示，当需要串联时，将A传感器的棕色（正极）接入负载（继电器线圈或者PLC输入IO），其蓝色（负极）和B传感器的棕色（正极）连接，B的蓝色接入电源负极（0）即可，这样负载就相当于信号线。
A和B串联组成回路，只要其中一个失去信号，那么另外一个也会断开。
因此当有负载时，一般为PLC。
输出为高电平24V正极，通过负载后和0V负极形成回路导通。
图1 两线制传感器开关串联接线图二、三线制传感器的串联方法三线制的传感器开关，棕色（褐色）为直流正极，蓝色为直流负极，黑色线为信号线，我们以NPN型传感器为例，单个传感器接线如下图2所示：图2三线制接线示意图如图三所示，在串联的时候，我们将A、B传感器的棕色线同时接到24V正极，A传感器黑色线（OUT）接入负载（PLC，如果是继电器线圈则OUT要接入继电器线圈正极）；A传感器蓝色线和B的黑色（OUT）线短接，B的蓝色线接入24V负极。
图3三线制传感器串联接线图三、传感器开关的并联当设备的某个工位上有多个同时动作的模组，但只需要采集一个IO时，我们可以将其传感器并联起来。
如下图所示，两线制的传感器在并联时，如果是源型接法，只需要将A和B的棕色（褐色）连起来接入信号，蓝色线接入0V；漏型接法反之。
图4两线制的并联方法若是三线制传感器，则需要将每组相同的线并接，即A和B的棕色（褐）并接入24V 正极，蓝色并接入24V负极，两个传感器的黑色输出接入负载IO。
注意：A和B传感器必须都是同一个类型的（同PNP或NPN）。

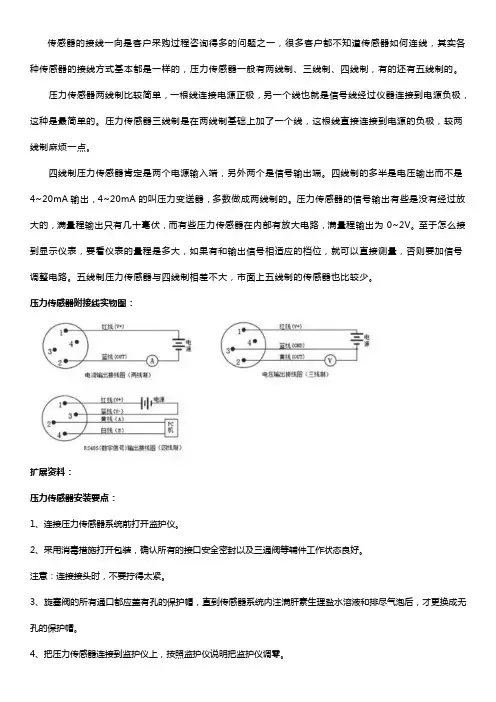

传感器的接线一向是客户采购过程咨询得多的问题之一，很多客户都不知道传感器如何连线，其实各种传感器的接线方式基本都是一样的，压力传感器一般有两线制、三线制、四线制，有的还有五线制的。
压力传感器两线制比较简单，一根线连接电源正极，另一个线也就是信号线经过仪器连接到电源负极，这种是最简单的。
压力传感器三线制是在两线制基础上加了一个线，这根线直接连接到电源的负极，较两线制麻烦一点。
四线制压力传感器肯定是两个电源输入端，另外两个是信号输出端。
四线制的多半是电压输出而不是4~20mA输出，4~20mA的叫压力变送器，多数做成两线制的。
压力传感器的信号输出有些是没有经过放大的，满量程输出只有几十毫伏，而有些压力传感器在内部有放大电路，满量程输出为0~2V。
至于怎么接到显示仪表，要看仪表的量程是多大，如果有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。
五线制压力传感器与四线制相差不大，市面上五线制的传感器也比较少。
压力传感器附接线实物图：扩展资料：压力传感器安装要点：1、连接压力传感器系统前打开监护仪。
2、采用消毒措施打开包装，确认所有的接口安全密封以及三通阀等辅件工作状态良好。
注意：连接接头时，不要拧得太紧。
3、旋塞阀的所有通口都应盖有孔的保护帽，直到传感器系统内注满肝素生理盐水溶液和排尽气泡后，才更换成无孔的保护帽。
4、把压力传感器连接到监护仪上，按照监护仪说明把监护仪调零。
注意：①如无法调零，请更换传感器重新调零；如果调零不成功，请检查电缆连线、监护仪等是否正常。
②在安装DPT-248Ⅱ、CH-DPT-248Ⅲ传感器时，要用颜色编码来鉴别血压类型：红色---动脉压；蓝色---中心静脉压；黄色---肺动脉压；绿色---左冠状动脉压；白色---其他。
5、用肝素生理盐水冲洗管路，并排尽管路中的空气。
注意：管路不得有气泡残留。
6、待所有管路中填充肝素生理盐水后，将传感器系统连接到人体。
压力传感器无法避免的误差：1、偏移量误差由于压力传感器在整个压力范围内垂直偏移保持恒定，因此变换器扩散和激光调节修正的变化将产生偏移量误差。
首先确定显示器上传感器器接口的电源正、电源负、反馈正、反馈负、信号正、信号负，如果是6线制传器，测出传感器电阻最小的两组线分别是电源正、反馈正；电源负、反馈负，接到显示器后对传感器加载，测量另外两根线的电压值（毫伏）正接显示器信号正，负接显示器信号负；如果是四线值，需要将显示器的电源正与反馈正短接、电源负与反馈负短接，用万用表测量传感器四根线，其中电阻值最大的两根是电源，另外两根是信号。
根据传感器的产地，可以用引线的色判断，内国生产厂家一般是红为电源正，黑为电源负，绿为信号正，白为信号负；欧美生产的传感器一般绿为电源正，黑为电源负，白为信号正，红为信号负。
拉力传感器安装使用：1、在水平调整方面。
如果使用的是单只拉力传感器的话，其底座的安装平面要使用水平仪调整直到水平；如果是多个传感器同时测量的情况，那么它们底座的安装面要尽量保持在一个水平面上，这样做的目的主要是为了保证每个传感器所承受的力量基本一致。
2、按本说明中的拉力传感器量程选定确定所用传感器的额定载荷。
3、传感器的底座安装面应尽可能的平整和清洁，没有任何油污或者胶膜等存在。
安装底座本身应具备足够的强度和刚性，通常要求高于传感器本身的强度和刚度。
4、电缆线不宜自行加长，在确实需加长时应在接头处锡焊，并加防潮密封胶。
5、在拉力传感器周围最好采用一些挡板把传感器罩起来。
这样做的目的可防止杂物掉进传感器的运动部分，影响其测量精度。
6、传感器外壳、保护盖板、引线接头均经密封处理，用户不准打开。
7、为防止化学腐蚀。
安装时宜用凡士林涂抹拉力传感器外表面。
应避免阳光直晒和环境温度剧变的场台使用8、传感器的电缆线应远离强动力电源线或有脉冲波的场所，无法避竞时应把拉力传感器的电缆线单独穿入铁管内，并尽量缩短连接距离。
9、按本说明中的拉力传感器量程选定确定所用传感器的额定载荷，拉力传感器虽然本身具备一定的过载能力，但在安装和使用过程中应尽量避免此种情况。
有时短时间的超载，也可能会造成传感器永久损坏。
Pt100温度传感器接线说明Pt100就是说它的阻值在 0度时为100 欧姆，PT100 温度传感器。
是一种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)Pt100温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│），B 级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。
另外，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。
PT100 温度传感器三根芯线的接法：PT100铂电阻传感器有三条引线,可用 A、B、C（或黑、红、黄）来代表三根线,三根线之间有如下规律：A 与 B 或 C之间的阻值常温下在 110 欧左右,B 与 C 之间为 0欧,B 与 C 在内部是直通的,原则上 B 与 C 没什么区别。
仪表上接传感器的固定端子有三个：A 线接在仪表上接传感器的一个固定的端子.B 和C 接在仪表上的另外两个固定端子，B 和 C 线的位置可以互换,但都得接上。
如果中间接有加长线,三条导线的规格和长度要相同。
热电阻的 3 线和 4 线接法：是采用 2 线、3 线、4 线，主要由使（选）用的二次仪表来决定。
一般显示仪表提供三线接法，PT100 一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。
一般 PLC 为四线，每端出两颗线，两颗接 PLC 输出恒流源，PLC 通过另两颗测量 PT100上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。
PT100温度传感器产品特征：1、不锈钢套管封装，经久耐用；2、活动螺丝固定，使用方便；3、按照国际IEC751 国际标准制造，即插即用；4、多种探头尺寸可选、适应面广；5、高精度、高稳定、高灵敏；6、外形小巧，经济实用。
压力传感器内容介绍：压力传感器在工业生产中使用非常多，是一种非常重要的生产仪表，一般由敏感元件、变换元件、测量元件等几部分组成，有时还加辅助电源。
压力传感器的输出为模拟信号，模拟信号是指信息参数在给定范围内表现为连续的信号。
或在一段连续的时间间隔内，其代表信息的特征量可以在任意瞬间呈现为任意数值的信号。
近年来，我国压力传感技术正在蓬勃发展，应用领域也在迅速扩大，由于压力传感器技术所涉及的技术广泛，如今广泛应用于各种工业自控环境，涉及水利水电、智能建筑、生产自控、铁路交通、航空航天、石化、油井、电力、军工、机床、管道等众多行业。
压力传感器分为电压型与电流型两种：【电压型】多为远传压力表，供电6-10V，反馈信号为0-10V，但反馈精度较低，优势是可以直接观察管网实际压力。
【电流型】供电方式有10V、24V、9-36V等多种规格，反馈信号为标准的4-20MA，同时也分为两线制和三线制。
压力传感器接线图压力传感器接线方式一般有两线制、三线制、四线制，有的还有五线制的。
压力传感器两线制比较简单，一般客户都知道怎么接线，一根线连接电源正极，另一个线也就是信号线经过仪器连接到电源负极，这种是最简单的，压力传感器三线制是在两线制基础上加了一个线，这根线直接连接到电源的负极，较两线制麻烦一点。
四线制压力传感器肯定是两个电源输入端，另外两个是信号输出端。
四线制的多半是电压输出而不是4~20mA输出，4~20mA的叫压力变送器，多数做成两线制的。
压力传感器的信号输出有些是没有经过放大的，满量程输出只有几十毫伏，而有些压力传感器在内部有放大电路，满量程输出为0~2V。
至于怎么接到显示仪表，要看仪表的量程是多大，如果有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。
五线制压力传感器与四线制相差不大，市面上五线制的传感器也比较少。
压力传感器的出线方式：1、航空插头连接已设定。
数字信号输出方式：1直接电缆出线接线方式,传感器共有五个接点：正电源(棕)、电源地(蓝)、RS485A(黑)、RS485B (绿)、壳体地(屏蔽线)。
铁塔FSU 安装与测试一、设备介绍1、前面板介绍前面板只有设备指示灯以及调试串口，如下图所示：如上图，从左往右依次如下。
调试串口：RS232 接口，用于与PC 机连接的调试串口 复位键：长按此键10s 以上，设备会恢复到出厂默认参数 电源：设备正常上电后，该指示灯常亮WORK1：设备程序正常启动后，该指示灯会1s 闪亮WORK2：无线模块运行指示灯，无线模块正常工作后，该指示灯闪亮 通信灯：CPU 网络通信指示灯，若CPU 板网口连接正常工作，该指示灯闪亮 网口LINK ：有4路LINK 灯，分别对应后面板的网口1-网口4 2、后面板介绍1）主天线：内部无线模块用主天线，如不使用内部模块，则做封口处理；2）从天线：内部无线模块用从天线，主要在信号强度不够或者4G 组网时使用，如不使用内部模块，则做封口处理；3）LAN1-4：下挂，用于连接IPC 或其它扩展设备； 4）USB 口：连接外部无线MODEM 或做U 盘配置使用；5）12V （2P 绿色端子处）：当DAM-2160I-T配套无线通信模块时，无线通信模块必须从电源指示灯设备运行灯 无线模块运行灯告警指示灯 网络通信指示灯网络口4指示灯网络口3指示灯 网络口2指示灯 网络口1指示灯 恢复出厂配置按键 前置USB 接口RS232调试串口本地网口此端口取电，且不能用作他用；6）串口1-8：标配8路RS485 接口，其中串口1-2和串口5-8可出厂时选配为RS232；7）IN1-IN22：通用AI/DI接口8）4路DO接口：常开继电器输出9）电源接口：支持36-72V 宽电压接入，正负可反接二、工程安装1、安装准备勘测安装环境，主要包括：电源、接地位置、采集、串口配置、通信方式等，并保证连接所需的线材、端子等配备齐全。
2、安装接线图铁塔动环监控项目DAM2160I-T接线图标准站/室内宏站铁塔动环监控项目DAM2160I-T接线图一体化机柜-单仓铁塔动环监控项目DAM2160I-T接线图一体化机柜-两仓两组电池铁塔动环监控项目DAM2160I-T接线图一体化机柜-两仓一组电池3、安装说明1）如果是机柜安装方式，直接使用M6*20的螺丝把设备固定在机架上，为方便拆装，建议上下各预留1U的宽度；如为挂墙安装方式，建议首先安装遮线盒，然后根据走线决定设备的安装位置；2）安装电源线及接地线，接地线要求使用符合规范的多股铜线，并保证可靠连接到接地位置；3）按照规范布线走线，要求整齐美观，方便检查，并做好标牌或其它指示物进行走线的标示；4）接线，并贴好标签。
`传感器接线图 双线直流
电路原理图
接线电压：10—65V直流 常开触点（NO） 无极性 防短路的输出 漏电电流≤0.8mA 电压降≤5V 注意不允许双线直流传感器的串并联连接 三线直流
电路原理图 接线电压：10—30V直流 常开触点(NO) 电压降≤1.8V 防短路的输出 完备的极性保护 三线直流与四线直流传感器的串联 当串联时，电压降相加，单个传感器的准备延迟时间相加。 img]2-3.jpg border=0>
四线直流
电路原理图 接线电压：10—65V 切换开关 防短路的输出 完备的极性保护 电压降≤1.8V 三线直流与四线直流传感器的并联
双线交流 电路原理图 常开触点(NO) 常闭触点(NC) 接线电压：20—250V交流 漏电电流≤1.7mA 电压降≤7V（有效值） 双线交流传感器的串联 常开触点：“与”逻辑 常闭触点：“或非”逻辑
当串联时，在传感器上的电压降相加，它减低了负载上可利用的电压，因此要注意：不能低于负载上的最小工作电压（注意到电网电压的波动）。 机械开关与交流传感器的串联
断开的触点中断了传感器的电源电压，若在传感器被衰减期间内机械触点闭和的话，则会产生一个短时间的功能故障，传感器的准备延迟时间（t≤80ms）避免了立即的通断动作。 补偿方法：将一电阻并联在机械触点上（当触点断开时也是一样），此电阻使传感器的准备时间不再起作用，对于200V交流，此电阻大约为82KΩ/1w。 电阻的计算方法：近似值大约为400Ω/V 双线交流传感器的并联 常开触点：“与”逻辑 常闭触点：“或非”逻辑 当并联时，漏电流相加，例如：它可以 —在可编程控制器的输入端产生一个高电平的假象。 —超过小继电器的维持电流，避免了在触点上的压降。 机械开关与交流传感器的并联
闭和触点使传感器的工作电压短路，当触点短开以后只有在准备延迟时间（t≤80ms）之后传感器才处于功能准备状态。 补偿办法：触点上串联一个电阻可以可靠地保证了传感器的最小工作电压，因此避免了在机械触点断开之后的准备延迟。 计算电阻的公式：R=10/I P=I²×R
电感式传感器
1． 电感式传感器工作原理 电感式传感器由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。 2． 传感器选型指南 选择的依据是要决定哪一个是合适的传感器原理。这取决于将要测定的目标的材料。 如果目标是金属的，那么需要一个电感传感器。 如果目标是塑料做的，纸做的；或（油基或水基）流体、颗粒、或者粉末，那么需要一个电容传感器。 如果目标带有磁性，那么电磁传感器是合适的。 为你的应用选择最佳传感器的4个步骤： 步骤1 按外壳形状 步骤2 按动作距离 步骤3 按电气数据和输出形式 步骤4 按其它技术参数 步骤1 按外壳形状 圆柱形传感器 这此传感器在它们的正面有一个感应区域，指向轴线方向。现有的直径是从3mm(没有螺纹)和4mm(有螺纹)，一直到// 现有的罩壳材料有： ★ 高级不锈钢 ★ 黄铜，镀镍或者复盖聚四氟乙稀 ★ 塑料 矩形传感器 槽型传感器 步骤2 按动作距离 动作距离是一个接近开关的最重的特征。根据物理原理，对于电感传感器和电容传感器，可以应用下面的近似公式： S≤D/2 式中，D是传感器的传感面直径。 S是传感器的动作距离 动作距离的定义 当用标准测试板轴向接近开关感应面，使开关输出信号发生变化时测量的开关感应面和测试板之间的距离。 标准测试板尺寸： 其边长或为传感器的直径，或为3Sn（3倍额定动作距离）取二者中较大者，厚度为1mm 材料：为ST37或碳钢 例如：传感器直径为D=18mm Sn=5mm 则D（18mm）>3Sn(3X5mm=15mm) 取18X18X1 为标准测试板 如直径为D=18mm Sn=8mm 则D(18mm)<3Sn(3X8=24mm) 则D（18mm）<3Sn(3X8=24mm) 取24X24X1 为标准测试板 额定动作距离Sn 开关设计时理想的动作距离，即不考虑制造及外部条件所引起的偏差。 有效动作距离Sr 开关在额定工作电压及室温下（23±50℃）测得的动作距离 0.9Sn£Sr £1.1Sn 可用动作距离Su 开关在允许的环境温度-25℃--+70℃下，输入电压在额定电压的85%到110%范围内，测得的动作距离 0. 9Sr£Su £1.1Sr 可靠动作距离Sa 在这个动作距离内，开关的动作是可靠的 0£Sa £0.81Sn 重复精度 是指在外壳温度为（23±5）℃，相对湿度为随机的，供电电压为Ue±5%,在8个小时的范围内进行测量所产生的有效作用距离的变化量： R£0.1Sr 回环宽度H 当测试板靠近接近开关和当测试板离开接近开关时所获得的两个开关点之间的距离差。这个距离差是相对于有效作用距离的百分数来表示，测量的环境温度为（23±5）℃，和在额定的工作电压范围内： H£0.2Sr 测量动作距离时，标准测试板必须轴向接近开关，然而，如果测试板在有效传感区内横向移动，则会获得不同的动作距离，并且与离开轴线的距离有关。 对于槽型传感器，响应只和目标插入槽口中的深度有关。 衰减系数 影响动作距离的因素 衰减（或阻尼）材料的性质起了重要的作用，这可以用衰减系数来描述。 衰减系数是指某一种材料的动作距离相对于ST37号钢减少了多少。衰减系数越小，则对于某种特定材料的动作距离就越小。 对于电容传感器特征参数是相对介电常数 齐平/非齐平安装 齐平安装：传感器埋入金属性基座内，其有效感应工作表面与基座面齐平。 非齐平安装：传感器不可埋入从属性基座内，其有效感应工作表面必须与其座保持一定的尺寸。最大的可能动作距离（与直径有关）是用非齐平式传感器来获得的。 齐平式安装的电感传感器和电容传感器有这些优点：它们有更好的机械保护性能，与非齐平式安装的传感器相比较，对于错误的电影响的灵敏度更低。这些都是通过一个专门的内部屏蔽环来获得的。 齐平式安装的传感器与非齐平式安装的传感器相比较，其作用距离大约是后者的69%。 传感器常常被一个先靠着一个地进行安装。为了避免相互之间的干扰，应该保持由表中给出的最小间隙C。 步骤3 按电气数据和输出型式 直流二线制 负载必须串接在传感器内进行工作。 有短路保护和极性变换保护。 直流三线制 这些传感器的电源和负载分开连接。它们有过载保护、短路保护和极性保护，它们的剩余电流可以忽略不计。 直流四线制 这些传感器与三线制相同，只是同时提供一个常闭和一个常开输出。 交流二线制 负载必须串接在传感器内工作。根据其功能，在开关断开的情况下，会有一个小的剩余电流过。接通时会有一个电压降。 NAMUR型二型二线制 NAMUR传感器是一种仅仅包含一振荡器的二线制传感器。该传感器的内阻随着感应目标的远近，而发生变化，相应的电流也随之变化。 并联和串联连接 接近开关可以采用并联或串联的连接，以实现简单的逻辑功能（与、或、与非、或非）。 与机械开关组合在一起也是可能的。根据防暴规定，NAMUR传感器不能采用并联或串联的连接。 三线直流与四线直流传感器的串联 当串联时，电压降相加，单个传感器的接通延时间相加
三线直流与四线直流传感器并联 双线交流传感器的串联 常开触点：“与”逻辑 常闭触点：“或非”逻辑
当串联时，在传感器上的电压降相加，它减低了在负载上可利用的电压，因此要注意：不能低于负载上的最小工作电压（注意到电网电压的波动）。
机械开关与交流传感器的并联 断开的触点中断了传感器的电源电压，若在传感器被衰减期间内机械触点闭合的话，则会产生一个短时间的功能故障，传感器的准备延迟时间（t£80ms）避免了立即的通断动作. 补偿方法：将一人电阻并联在机械触点上（当触点断开时也是一样），此电阻使传感器的准备时间不会再起作用，对与220V交流，此电阻大约82kW/1w. 电阻的计算方法：近似值大约为400W/V 双线交流传感器的并联 常开触点：“或”逻辑 常闭触点：“与非”逻辑 当并联时，剩余电流相加，例如：它可以— —在可编程控制器的输入端会产生一个高电平的假象。 —超过小继电器的维持电流，避免了在触点上的压降。 —机械开关与交流传感器的并联
闭合的触点使传感器的工作电压短路，当触点断开之后，只有在准备延迟时间（t£80ms）之后传感器才处于功能准备状态。 补偿办法：触点上串联一个电阻，可以可靠地保证了传感器的最小工作电压，因此避免了在机械触点断开之后的准备延迟。 计算电阻的公式：R=
步骤4 按其它技术参数 空载电流I是指传感器自身所需要的电流，即在没有负载时测量。 工作电流（持续电流）I 是指连续工作时的最大负载电流。 瞬时电流I 是指在开关闭合时不会损坏传达室感器的短时间内允许出现的电流。 剩余电流I 是指传感器断开时，流过负载的电流 工作电压U 是指供电电压范围。在这个电压范围内，传感器可以保证安全工作。对于NAMUR传感器，必须标明额定电压。 电压降U 是指传感器接通时在传感器二端或者输出端测量得到的电压。 纹波电压 是指叠加在工作电压之上的交流电压（峰-峰值），常用算术平均值的百分比来表示。 开关频率 是指从衰减状态转变到没有衰减的状态的变换的最大次数，用赫兹（Hz）来度量。 允许干扰电压 是指作用在电源上的短时间的电压尖峰，可能会损坏无保护的传感器。 接通延时 是指在接近开关的电源电压接上，到该接近开关开始工作，所需要的时间。 对误脉冲抑制 当工作电压加上的时候，能在TV这个时间阶段里，抑制错误信号的输出。 短路保护 如果极限电流超过的话，输出会周期性地封闭和释放，直至短路被除。 极性保护 直流传感器具防止输入电源电压极性误接的保护功能。 过载保护 任何过载对传感器均无损害 断路保护 电源线断路不会引起误动作 导线颜色编码和连接形式
形式 功能 级性 导线颜色/端子
