基于51单片机的脉搏测量仪
摘要：脉搏心率测量仪在我们的日常生活中已经得到了非常广泛的应用。为了提高脉搏心率测量仪的简便性和精确度，本课题设计了一种基于51单片机的脉搏心率测量仪。系统以STC89C51单片机为核心，以红外反射式传感器ST188为检测原件，并利用单片机系统内部定时器来计算时间，由红外反射式传感器ST188感应产生脉冲，单片机通过对脉冲累加得到脉搏心率跳动次数，时间由定时器定时而得。系统运行中能显示脉搏心率次数和时间，系统停止运行时，能够显示总的脉搏心率次数和时间。经测试，系统工作正常，达到设计要求。
关键词：脉搏心率测量仪；STC89C51单片机；红外反射式传感器
一脉搏心率测量仪系统结构
脉搏心率测量仪的设计，必须是通过采集人体脉搏心率变化引起的一些生物信号，然后把生物信号转化为物理信号，使得这些变化的物理信号能够表达人体的脉搏心率变化，最后要得出每分钟的脉搏心率次数，就需要通过相应的硬件电路及芯片来处理物理变化并存储脉搏心率次数。在硬件设计中一般的物理信号就是电压变化。
1.1 光电脉搏心率测量仪的结构
光电脉搏心率测量仪是利用光电传感器作为变换原件，把采集到的用于检测脉搏心率跳动的红外光转换成电信号，用电子仪表进行测量和显示的装置。本系统的组成包括光电传感器、信号处理、单片机电路、数码管显示电路、电源等部分。
1．光电传感器
即将非电量(红外光)转换成电量的转换元件，它由红外发射二极管和红外接收三极管组成，它可以将接收到的红外光按一定的函数关系(通常是线性关系)转换成便于测量的物理量(如电压、电流或频率等)输出。
2．信号处理
即处理光电传感器采集到的低频信号的模拟电路(包括放大、滤波、整形等)。
3. 单片机电路
即利用单片机自身的定时中断计数功能对输入的脉冲电平进行运算得出心率（包括STC89C51、外部晶振、外部中断等）。
4．数码管显示电路
即把单片机计算得出的结果用四位一体数码管显示出来。
5. 电源
即向光电传感器、信号处理、单片机提供的电源，采用直流5V 电源供电。
1.2工作原理
本设计采用单片机STC89C51为控制核心，实现脉搏心率测量仪的基本测量功能。脉搏心率测量仪硬件框图如下图2.1 所示：
图 2.1 脉搏心率测量仪的工作原理
当手指放在红外线发射二极管和接收二极管中间，随着心脏的跳动，血管中血液的流量将发生变换。由于手指放在光的传递路径中，血管中血液饱和程度的变化将引起光的强度发生变化，因此和心跳的节拍相对应，红外接收二极管的电流也跟着改变，这就导致红外接收二极管输出脉冲信号。该信号经放大、滤波、整形后输出，输出的脉冲信号作为单片机的外部中断信号。单片机电路对输入的脉冲信号进行计算处理后把结果送到四位一体数码管显示。
ST188红外反射传感器 放大、整形电路 STC89C51主控制器 +5V 电源
四位一体数码管显示电路 复位电路 晶振电路
二.硬件系统
2.1信号采集电路
图3.3 信号采集电路
图 3.3是脉搏心率信号的采集电
路，U2是红外发射和接收装置，由于
红外发射二极管中的电流越大，发射角
度越小，产生的发射强度就越大，所以
对R10阻值的选取要求较高。R10选择
470Ω同时也是基于红外接收三极管感
应红外光灵敏度考虑的。R21过大，通
过红外发射二极管的电流偏小，红外接收三极管无法区别有脉搏心率和无脉搏心率时的信号。反之，R21过小，通过的电流偏大，红外接收三极管也不能准确地辨别有脉搏心率和无脉搏心率时的信号。当手指离开传感器或检测到较强的干扰光线时，输入端的直流电压会出现很大变化，为了使它不致泄露到LM358输入端而造成错误指示，用C4耦合电容把它隔断[10]。
当手指处于测量位置时，会出现二种情况：一是无脉期。虽然手指遮挡了红外发射二极管发射的红外光，但是由于红外接收三极管中存在暗电流，会造成输出电压略低。二是有脉期。当有跳动的脉搏心率时，血脉使手指透光性变差，红外接收三极管中的暗电流减小，输出电压上升。但该传感器输出信号的频率很低，如当脉搏心率只有为50次/分钟时，只有0.78Hz，200次/分钟时也只有3.33Hz，因此信号首先经耦合电容C4耦合，再由R5、C5滤波以滤除高频干扰后，加到线性放大输入端。
2.2信号放大
2.1放大器的介绍
LM358 是由两个独立的高增益运算放大器组成。可以是单电源工作，也可以是双电源工作，电源的电流消耗与电源电压大小无关。应用范围包括变频放大器、DC 增益部件和所有常规运算放大电路。采用DIP8 或SOP8 封装形式。
每一组运算放大器可用图3.4所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo 的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo 的信号与该输入端的相位相同。LM358 的引脚排列见图3.5。
图3.4 图3.5
由于LM358 二运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。
2.3 放大电路
按人体脉搏心率在运动后跳动次数达200次/分钟的计算来设计低通放大器，如图3.6所示。R6、C6组成低通滤波器以进一步滤除残留的干扰，截止频率由R6、C6决定，运放LM358将信号放大，放大倍数由R12和R13的比值决定。
图3.6 低通放大电路
根据一阶有源滤波电路的传递函数，可得：
00()()()1i c
V s A A s s
V s w ==+ 放大倍数为：200。
截止频率为：3.9HZ 。
按人体的脉搏心率跳动为200次/分钟时的频率是3.3 Hz 考虑，低频特性是令人满意的。
经过低通放大后输出的信号是叠加有噪声的脉动正弦波。波形如图 3.7
所示。
图3.7
2.4 波形整形电路
波形整形电路如图3.8所示，LM358是一个电压比较器。
当有输入信号时，LM358在比较器输入信号的每个后沿到来时输出低电平，用发光二极管D1作脉搏心率测量状态显示，脉搏心率每跳动一次发光二极管就亮一次。同时，该脉冲电平送到单片机/INTO 脚，进行对心率的计算和显示。输出波形如图 3.所示。
图3.8 波形整形电路经过比较器LM358的输出波形：
图3.9
2.5单片机处理电路
如图3.12所示，本部分运用了STC公司的89C51单片机作为核心元件，在这里运用单片机能更快更准确地对数据进行运算，而且可以根据实际情况进行编程，所用外围元件少，轻巧省电，故障率低。
来自传感和整形输出电路的脉冲电平输入单片机89C51的/INTO脚，单片机设为负跳变中断触发模式，故每次脉冲下降沿到达时触发单片机产生中断并进行计时，来一个脉冲脉搏心率次数就加一；定时器中断主要完成一分钟的定时功能。单片机对一分钟内的脉冲次数进行累加，通过P0、P1口把测量过程和结果送到四位一体数码管显示出来[9]。
图3.12 单片机处理电路
2.6 显示电路
本设计的显示采用四位一体数码管
来显示。单片机的P0口，P1口控
制显示器。显示电路如图3.13。
图3.13 显示电路
脉搏心率测量仪电路原理图
图 3.16 电路原理图
三. 软件系统
3.1 主程序流程：
系统主程序控制单片机系统按预定的操作方式运行, 它是单片机系统程序的框架。系统上电后,对系统进行初始化。初始化程序主要完成对单片机内专用寄存器、定时器工作方式及各端口的工作状态的设定。系统初始化之后, 进行定时器中断、外部中断、显示等工作，不同的外部硬件控制不同的子程序[12]。流程如图4.1所示。
定时器中断服务程序由一分钟计时、按
键检测、有无测试信号判断等部分组成。当
定时器中断开始执行后，对一分钟开始计时，
1s计时到之后继续检测下1s，直到60s到了
再停止并保存测得的脉搏心率次数。同时可
以对按键进行检测，只要复位测试值就可以
重新开始测试。主要完成一分钟的定时功能
和保存测得的脉搏心率次数。流程如图 4.2
所示。
3.3 INT中断程序流程：
3.4 代码：
.测量仪使用方法
测量仪通电后，数码管全部显示0。把手轻轻置于右下角的传感器中，以稍微有压迫感为宜，这时很快就可以看到红色发光二极管会伴随你的脉搏心率而闪烁，让你直观的看到自己脉搏心率跳动的速度，按下复位键后单片机和显示部分开始工作，单片机立刻开始计数，同时数码管显示出你的心率和测试的时间，非常方便。如果偶尔出现不稳的情况，请按复位键对系统进行复位。
系统调试
1.放大倍数的增加
传感器的输出端经示波器观察有幅度很小的正弦波，但经整形输出后检测到的脉冲还是很弱，在确定电路没有问题的情况下，加强信号的放大倍数，调整电阻R12和R13的阻值。
2. 时钟的调试
根据晶体振荡频率计算出内部定时器的基本参数，通过运行一段时间可通过秒表来校正后,看时间误差的量,以这个量为依据改变程序中的内部定时器基本参数,就可使时钟调准确。
3. 开机后无显示
首先检查交流电源部分，有无交流，若无则可能保险管或变压器烧坏，如有继续查直流有无，如无则电源已烧坏，可更换解决。
4. 显示正常但经适当运动后测量，脉搏心率次数没有增加
可能是前置放大级有问题，可采用更换的办法判断并排除。
5. 进人测量状态, 但测量值不稳定
主要是光电传感器受到电磁波等干扰，其次是损坏或有虚焊。
6. 开机后显示不正常或按键失灵
可查手指摆放的位置或按键电路，若无故障则是硬件损坏。
7. 电源的改变
理论上模拟部分有三处电压应为5V，但经过测试，全部使用5V电压也是可行的
参考文献
[1] 欧阳俊，谢定等．基于BL-410 的指端脉搏心率波采集系统应用研究[J]．实用预防医学，2004，第11卷第2期，2—4．
[2] 韩文波，曹维国，张精慧．光电式脉搏心率波监测系统[J]．长春光学精密机械学院学报，1999，第22卷第4期，2．
[3] 朱国富，廖明涛，王博亮．袖珍式脉搏心率波测量仪[J]．电子技术应用，1998，第1期，1—3．
西安文理学院物理与机械电子工程学院课程设计任务书
目录 摘要 (3) 1 引言 (3) 1.1课题背景 (3) 1.2研究内容和意义 (5) 2 芯片介绍 (5) 2.1 DS18B20概述 (5) 2.1.1 DS18B20封装形式及引脚功能 (6) 2.1.2 DS18B20内部结构 (6) 2.1.3 DS18B20供电方式 (9) 2.1.4 DS18B20的测温原理 (10) 2.1.5 DS18B20的ROM命令 (11) 2.2 AT89C52概述 (13) 2.2.1单片机AT89C52介绍 (13) 2.2.2功能特性概述 (13) 3 系统硬件设计 (13) 3.1 单片机最小系统的设计 (13) 3.2 温度采集电路的设计 (14) 3.3 LED显示报警电路的设计 (15) 4 系统软件设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 4.1 流程图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 4.2 温度报警器程序．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16 4.3 总电路图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 19 5总结 (20)
摘要 随着时代的进步和发展，温度的测试已经影响到我们的生活、工作、科研、各个领域，已经成为了一种非常重要的事情，因此设计一个温度测试的系统势在必行。 本文主要介绍了一个基于AT89C52单片机的数字温度报警器系统。详细描述了利用数字温度传感器DS18B20开发测温系统的过程，重点对传感器在单片机下的硬件连接，软件编程以及各模块系统流程进行了详尽分析，对各部分的电路也一一进行了介绍，该系统可以方便的实现温度的采集和报警，并可以根据需要任意上下限报警温度，它使用起来相当方便，具有精度高、量程宽、灵敏度高、体积小、功耗低等优点，适合于我们日常生活和工、农业生产中的温度测量，也可以当做温度处理模块潜入其他系统中，作为其他主系统的辅助扩展。DS18B20与AT89C52结合实现最简温度报警系统，该系统结构简单，抗干扰能力强，适合于恶劣环境下进行现场温度测量，有广泛的应用前景。 关键词：单片机；温度检测；AT89C52;DS18B20; 1 引言 1.1课题背景 温度是工业对象中主要的被控参数之一，如冶金、机械、食品、化工各类工业生产中，广泛使用的各种加热炉、热处理炉、反应炉等，对工件的温度处理要求严格控制。随着科学技术的发展，要求温度测量的范围向深度和广度发展，以满足工业生产和科学技术的要求。 基于AT89C51单片机提高了系统的可移植性、扩展性，利于现代测控、自动化、电气技术等专业实训要求。以单片机为核心设计的温度报警器，具有安全可靠、操作简单方便、智能控制等优点。 温度对于工业生产如此重要，由此推进了温度传感器的发展。温度传感器主要经过了三个发展阶段[1]： （1）模拟集成温度传感器。该传感器是采用硅半导体集成工艺制成，因此亦称硅传感器或单片集成温度传感器。此种传感器具有功能单一(仅测量温度)、
西安文理学院物理与机械电子工程学院 课程设计报告 专业班级 2011级测控技术与仪器一班 课程单片机课程设计 题目基于51单片机的数字温度计的设计 学号 0703110135 学生姓名王强 指导教师陈琦 2014年 5月
西安文理学院物理与机械电子工程学院 课程设计任务书 学生姓名王强专业班级11级测控一班学号0703110135 指导教师陈琦职称讲师教研室 B0406 课程单片机课程设计 题目基于51单片机的数字温度计的设计 任务与要求 1、学会使用51单片机，并对其内部结构进行深入的了解。 2、了解DS18B20的原理以及使用方式。 3、对于共阳极、共阴极数码管有个清楚的认识和掌握。 4、测得的结果范围在-55~125度，精度为0.5。 开始日期 2014年5月12日完成日期 2014年5月25日 2014年5月28日
基于51单片机的数字温度计的设计 摘要 本设计主要介绍了一个基于AT89C51单片机的测温系统，详细描述了利用数字温度传感器DS18B20开发测温系统的过程，重点对传感器在单片机下的硬件连接，软件编程以及各模块系统流程进行了详尽分析，对各部分的电路也一一进行了介绍,该系统可以方便的实现温度采集和显示，它使用起来相当方便，具有精度高、量程宽、灵敏度高、体积小、功耗低等优点，适合于我们日常生活和工、农业生产中的温度测量，也可以当作温度处理模块嵌入其它系统中，作为其他主系统的辅助扩展。DS18B20与AT89C51结合实现最简温度检测系统，该系统结构简单，抗干扰能力强，适合于恶劣环境下进行现场温度测量，有广泛的应用前景。 关键词：单片机；数字温度传感器；最简温度检测系统;
摘要 接口实验报告 题目：脉搏波体温自动采集系统院（系）：电子工程与自动化学院 专业：仪器仪表工程 学生姓名： 学号： 指导老师：李智 职称：教授 20 年8月28日 I
摘要 本文介绍了一种基于51单片机的心率体温采集系统。首先介绍了51系列单片机的内部相关配置、工作原理以及编程方法，其次介绍了温度传感器PT100的相关测温方法以及通过红外光电传感器TCRT5000对射的方法来抓取人体脉搏信号。此次设计的电路部分主要包括：传感测量电路、放大电路、滤波整形电路、AD转换电路、控制电路、电源供电电路等。上位机为通过VC编程界面。通过上位机按键控制，将PT100及TCRT5000输入的微弱信号进行放大整形，最后AD采集转换传送给单片机，在上位机界面上显示相关体温及心率信息。 本次硬件设计基于比较稳定可行、低成本的设计思想，软件设计采用模块化的设计方法，并且详细分析了红外传感器TCRT5000应用于心率测量上以及PT100应用于温度测量上的原理及优点，阐述了其他各配合电路的组成与工作特点，并且通过仿真进行电路的可行性验证，最后完成实物电路的设计，使得本次课题的预期结果得以实现。 关键词：51单片机；传感器；仿真；AD转换
Abstract Abstract This paper introduced a heart rate and body temperature acquisition system that based on 51 single chip microcomputer. First the internal configurations of 51 single chip microcomputer are introduced. And the paper also tell how 51 single chip microcomputer works and how can we program on it. Then the method of using temperature sensor PT100 to get body temperature is introduced, and we use infrared photoelectric sensor TCRT5000 to get the pulse signal of human body.The design of the circuit mainly comprises sensing circuit, amplifying circuit, filtering and shaping circuit, AD converting circuit, counting and displaying circuit, controlling circuit, power supplying circuit and so on. When the keyboard is pressed, the system starts to get signal. The small signal from PT100 and TCRT5000 will be amplified and shaped. Then ad converter will change the analog signal into digital signal and send to 51 single chip microcomputer. At last LCD1602 will display the information of body temperature and heart rate. Keywords: Piezoelectric sensors；control circuit；counters；Multisim2001 simulation software control circuit. III
毕业论文声明 本人郑重声明： 1．此毕业论文是本人在指导教师指导下独立进行研究取得的成果。除了特别加以标注地方外，本文不包含他人或其它机构已经发表或撰写过的研究成果。对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。本人完全意识到本声明的法律结果由本人承担。 2．本人完全了解学校、学院有关保留、使用学位论文的规定，同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版，允许此文被查阅和借阅。本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本文。 3．若在大学学院毕业论文审查小组复审中，发现本文有抄袭，一切后果均由本人承担，与毕业论文指导老师无关。 4.本人所呈交的毕业论文，是在指导老师的指导下独立进行研究所取得的成果。论文中凡引用他人已经发布或未发表的成果、数据、观点等，均已明确注明出处。论文中已经注明引用的内容外，不包含任何其他个人或集体已经发表或撰写过的研究成果。对本文的研究成果做出重要贡献的个人和集体，均已在论文中已明确的方式标明。 学位论文作者（签名）： 年月
关于毕业论文使用授权的声明 本人在指导老师的指导下所完成的论文及相关的资料（包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等），知识产权归属华北电力大学。本人完全了解大学有关保存，使用毕业论文的规定。同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版，允许论文被查阅或借阅。本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索，可以采用任何复制手段保存或编汇本毕业论文。如果发表相关成果，一定征得指导教师同意，且第一署名单位为大学。本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时，第一署名单位仍然为大学。本人完全了解大学关于收集、保存、使用学位论文的规定，同意如下各项内容：按照学校要求提交学位论文的印刷本和电子版本；学校有权保存学位论文的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文；学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入学校有关数据 库和收录到《中国学位论文全文数据库》进行信息服务。在不以赢利为目的的前提下，学校可以适当复制论文的部分或全部内容用于学术活动。 论文作者签名：日期： 指导教师签名：日期：
、 职业技能训练之 电子技术课程设计报告 学院电子与信息学院 设计题目基于51单片机设计的带有测温功能的电子时钟班级XXX 姓名XXX 学号XXX 指导教师XXX 时间2012年06月25日
目录 一、设计要求 二、课程设计的方案、目的及意义 三、硬件设计方案 四、软件设计方案 五、总结 六、参考资料
一、设计要求 用51单片机设计带温度显示的电子时钟，具体要求如下： 1、利用DS1302时钟芯片实现时钟功能模块。 2、时钟要求可以调节时间：年、月、日、时、分、秒。 3、利用LCD1602显示。 4、利用DS18B20芯片实现温度功能模块。 5、利用按键完成各项功能。 二、课程设计方案、目的及意义 1、总体方案： 用STC89C51单片机作为CPU主控制器，DS1302时钟芯片提供准确时钟信号，DS18B20温度传感器采集温度信息，三个按键进行加减调整、功能切换作用，通过LCD1602对外多功能显示。 2、具体方案： CPU控制所有模块，通过循环反复从DS1302中读取时钟信息，传送至LCD1602显示，得到基本时钟功能。当分为59，秒为56时开始，每隔一秒LED 灯点亮240毫秒，0分0秒时LED灯点亮700毫秒。从而实现整点光报时。 定时循环从DS18B20中读取温度信息，传送至LCD1602显示，得到基本温度计功能。当温度高于30度（包括30度）时，点亮红色LED灯，提醒当天为高温天气。低于0度时，点亮蓝色LED灯，提醒当天为冰冻天气。 键盘使用扫面方式，MENU键控制功能切换，完成时钟和温度间的转换。OK键控制时间调整与确定，UP、DOWN键调节时间，R、L 键选择调整对象。进入调整时，暂停DS1302数据读取，并将改变的时间数据写入DS1302，并送LCD1602显示，同时，启动LCD1602光标闪烁，确定调整对象，完成人机对话。退出调整时，停止写入数据，重新读取DS1302时钟信息。从而完善时钟功能。 3、目的及意义 可作为产品生产，作为居家的时钟显示与温度计。
电子信息职业技术学院 暨国家示性软件职业技术学院 单片机实训 题目：用MCS-51单片机和 18B20实现数字温度计 姓名： 系别：网络系 专业：计算机控制技术 班级：计控 指导教师： * 伟 时间安排：2013年1月7日至 2013年1月11日
摘要 随着国民经济的发展，人们需要对各中加热炉、热处理炉、反应炉和锅炉中温度进行监测和控制。采用单片机来对他们控制不仅具有控制方便，简单和灵活性大等优点，而且可以大幅度提高被控温度的技术指标，从而能够大大的提高产品的质量和数量。 在日常生活及工业生产过程中，经常要用到温度的检测及控制，温度是生产过程和科学实验中普遍而且重要的物理参数之一。在生产过程中，为了高效地进行生产，必须对它的主要参数，如温度、压力、流量等进行有效的控制。温度控制在生产过程中占有相当大的比例。温度测量是温度控制的基础，技术已经比较成熟。传统的测温元件有热电偶和二电阻。而热电偶和热电阻测出的一般都是电压，再转换成对应的温度，这些方法相对比较复杂，需要比较多的外部硬件支持。我们用一种相对比较简单的方式来测量。 我们采用美国DALLAS半导体公司继DS18B20之后推出的一种改进型智能温度传感器DS18B20作为检测元件，温度围为-55~125 oC,最高分辨率可达0.0625 oC。DS18B20可以直接读出北侧温度值，而且采用三线制与单片机相连，减少了外部的硬件电路，具有低成本和易使用的特点。 本文介绍一种基于AT89C51单片机的一种温度测量及报警电路,该电路采用DS18B20作为温度监测元件，测量围0℃-～+100℃，使用LED模块显示，能设置温度报警上下限。正文着重给出了软硬件系统的各部分电路，介绍了集成温度传感器DS18B20的原理，AT89C51单片机功能和应用。该电路设计新颖、功能强大、结构简单。 关键词：单片机，数字控制，温度计， DS18B20，AT89S51
目录 摘要 (3) 英文摘要 (3) 1 引言 (4) 1.1 心率计的研究背景和意义 (4) 1.2 心率计的研究现状及发展动态 (4) 2 方案论证及元器件选择 (5) 2.1 研究内容及设计指标 (5) 2.2 方案设计与论证 (5) 2.2.1 传感器的选择与论证 (5) 2.2.2 信号处理方案选择和论证 (7) 2.2.3 单片机系统选择和论证 (8) 2.2.4 显示模块选择和论证 (9) 2.3元器件选择及其功能介绍 (9) 2.3.1单片机AT89S52 (9) 2.3.2红外传感器 (11) 2.3.3双运算放大器LM358N (11) 2.3.4 LCD12864 (12) 3 硬件系统设计 (13) 3.1 系统设计框图 (13) 3.2 信号采集电路 (14) 3.3 信号放大电路 (15) 3.3.1一级信号放大电路 (15) 3.3.2 电源模块设计 (16) 3.4 信号比较电路 (17) 3.5 LCD显示电路 (18) 3.6 记忆电路 (18) 3.7 键盘电路 (19) 4 软件设计 (19) 4.1 测量计算原理 (20) 4.2 主程序流程图 (20)
4.3 中断程序流程图 (21) 4.4 定时器T0，T1的中断服务程序 (21) 5 系统测试与结果分析 (22) 5.1 测试方法和仪器 (22) 5.2 仿真与焊接阶段 (23) 5.2.1 仿真阶段 (23) 5.2.2 焊接与完成阶段 (23) 5.3 测试数据与结果分析 (25) 5.3.1测量结果与分析 (25) 5.3.2几种主要系统干扰和影响 (27) 结束语 (28) 参考文献 (29) 附录一：心率计电路图 附录二：部分程序
毕业设计（论文） 题目：基于51单片机的家用温湿度语音播报系统设计 姓名 学院名 专业 指导教师 2014年月日
诚信承诺 本人__________声明，本论文及其研究工作是由本人在导师指导下独立完成，论文所利用的一切资料均符合论文著作要求，且在参考文献中列出。 签名：日期：
摘要 本系统是一个基于单片机AT89C51的语音播报系统的设计，用来测量环境温湿度，整个设计系统分为5部分：单片机控制、DHT11温湿度传感器、液晶显示、语音播报以及键盘控制电路，整个设计是以AT89C51为核心，选用DHT11温湿度传感器，LED12864液晶显示器实现。当测量温湿度超过设定的温度上下限时，启动蜂鸣器和指示灯报警。语音录放选用的集成块是ISD1420 芯片，其保真度高，录音效果好，而且经济实惠。LCD采用的是LCD12864，它具有功耗低、体积小、显示内容丰富、超薄轻巧等优点，应用越来越广泛。整个设计的重点在于编程，因为其外围电路相对比较简单，实现容易。在本论文中附带了软件实现的流程图以及部分子程序以及各种硬件电路图。 关键词：液晶显示；语音播报； ISD1420
ABSTRACT This system is a design of the speech thermometer according to the microprocessor AT89C51,which is used to measure the environment temperature, The whole design system is divided into 5 parts: A microprocessor control, temperature sensor，the LCD display, the speech report and the keyboard control circuit, at the same time ，The whole design take AT89C51 as the core, choose to single bus digital temperature sensor DS18B20, DS1302 serial clock chip, RT1602 LCD monitor realization, LCD display the current date, time, weeks and temperature. When measuring temperature over set temperature fluctuation limit, start with light alarm buzzer. Temperature display stability, and temperature measurement error acuities 1℃, plus or minus temperature the decimal part retained two significant digits. Increased Celsius temperature conversion contrast with Fahrenheit and sets up a display function beep voice automatically broadcast time temperature, manual real-time broadcast time temperature function. The speech recoding &； p layback I choose to use is the IC of ISD1420, it has high fidelity, good record effective, and economic. The LCD I choose is TC1602A, its power consume is low, it has many advantages , for example, the volume is small, the contents is abundant, super thin and agile etc, and its application is becoming more and more extensive. The whole design lies in the program, because its outer circuit is much more simple, and it can carry out more easily. In my thesis, there are flow chart and parts subprogram and various hardware circuit diagrams. Key Words: DS18B20;LCD;speech function;sounding and light alarm.
单片机课程设计报告 数字温度计
1 设计要求 ■基本范围-50℃-110℃ ■精度误差小于0.5℃ ■LED数码直读显示 2 扩展功能 ■实现语音报数 ■可以任意设定温度的上下限报警功能
数字温度计 摘要：随着时代的进步和发展，单片机技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术,本文将介绍一种基于单片机控制的数字温度计，本温度计属于多功能温度计，可以设置上下报警温度，当温度不在设置范围内时，可以报警。 关键词：单片机，数字控制，温度计，DS18B20，A T89S51 1 引言 随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的，其中数字温度计就是一个典型的例子，但人们对它的要求越来越高，要为现代人工作、科研、生活、提供更好的更方便的设施就需要从数单片机技术入手，一切向着数字化控制，智能化控制方向发展。 本设计所介绍的数字温度计与传统的温度计相比，具有读数方便，测温范围广，测温准确，其输出温度采用数字显示，主要用于对测温比较准确的场所，或科研实验室使用，该设计控制器使用单片机A T89S51，测温传感器使用DS18B20，用3位共阳极LED数码管以串口传送数据,实现温度显示,能准确达到以上要求。 2 总体设计方案 2.1数字温度计设计方案论证 2.1.1方案一 由于本设计是测温电路，可以使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来，这种设计需要用到A/D转换电路，感温电路比较麻烦。 2.1.2 方案二 进而考虑到用温度传感器，在单片机电路设计中，大多都是使用传感器，所以这是非常容易想到的，所以可以采用一只温度传感器DS18B20，此传感器，可以很容易直接读取被测温度值，进行转换，就可以满足设计要求。 从以上两种方案，很容易看出，采用方案二，电路比较简单，软件设计也比较简单，故采用了方案二。 2.2方案二的总体设计框图 温度计电路设计总体设计方框图如图1所示，控制器采用单片机AT89S51，温度传感器采用DS18B20，用3位LED数码管以串口传送数据实现温度显示。 图1总体设计方框图 2.2.1 主控制器
#include "STC12C5A.h" #include "SMG.h" #define FSOC 24000000L #define T1MS (65536-FSOC/12/1000) sbit LED0 = P0^0; unsigned int count=0;计时标志数 unsigned int xinlv=0;心率计算器 unsigned char seg[10] = {0xfc,0x60,0xda,0xf2,0x66,0xb6,0xbe,0xe0,0xfe,0xf6}; sbit HC595_RST = P0^6; sbit HC595_SCK = P0^4; sbit HC595_RCK = P0^5; sbit HC595_DAT = P0^7;
外部中断代码void Exti0_Init() { IT0 = 1; //下降沿触发 TCON.0=1 EX0 = 1; //开外部中断0 IE.0=1 EA = 1; //开总中断 } void Exit0_ISR() interrupt 0 { Xinlv++; LED0=0; delay_ms(2); LED0=1; } 定时器代码void Timer0_Init() { TMOD = 0x01; TR0 = 1; //16位定时器工作方式 TH0 = T1MS>>8; TL0 = T1MS; ET0 = 1; //打开定时器0中断 EA = 1; //打开总中断 } void Timer0_ISR() interrupt 1 { unsigned int temp; count++; TH0 = T1MS>>8; TL0 = T1MS; if(count=5000) temp=Xinlv; for{} SMG_Display(temp); }
基于51单片机的数字频率计 目录 第1节引言 (2) 1.1数字频率计概述 (2) 1.2频率测量仪的设计思路与频率的计算 (2) 1.3基本设计原理 (3) 第2节数字频率计（低频）的硬件结构设计 (4) 2.1系统硬件的构成 (4) 2.2系统工作原理图 (4) 2.3AT89C51单片机及其引脚说明 (5) 2.4信号调理及放大整形模块 (7) 2.5时基信号产生电路 (7) 2.6显示模块 (8) 第3节软件设计 (12) 3.1 定时计数 (12) 3.2 量程转换 (12) 3.3 BCD转换 (12) 3.4 LCD显示 (12) 第4节结束语 (13) 参考文献 (14) 附录汇编源程序代码 (15)
基于51单片机的数字频率计 第1节引言 本应用系统设计的目的是通过在“单片机原理及应用”课堂上学习的知识，以及查阅资料，培养一种自学的能力。并且引导一种创新的思维，把学到的知识应用到日常生活当中。在设计的过程中，不断的学习，思考和同学间的相互讨论，运用科学的分析问题的方法解决遇到的困难，掌握单片机系统一般的开发流程，学会对常见问题的处理方法，积累设计系统的经验，充分发挥教学与实践的结合。全能提高个人系统开发的综合能力，开拓了思维，为今后能在相应工作岗位上的工作打下了坚实的基础。 1.1数字频率计概述 数字频率计是计算机、通讯设备、音频视频等科研生产领域不可缺少的测量仪器。它是一种用十进制数字显示被测信号频率的数字测量仪器。它的基本功能是测量正弦信号，方波信号及其他各种单位时间变化的物理量。在进行模拟、数字电路的设计、安装、调试过程中，由于其使用十进制数显示，测量迅速，精确度高，显示直观，经常要用到频率计。 本数字频率计将采用定时、计数的方法测量频率，采用一个1602A LCD显示器动态显示6位数。测量围从1Hz—10kHz的正弦波、方波、三角波，时基宽度为1us,10us,100us,1ms。用单片机实现自动测量功能。 基本设计原理是直接用十进制数字显示被测信号频率的一种测量装置。它以测量周期的方法对正弦波、方波、三角波的频率进行自动的测量。 1.2频率测量仪的设计思路与频率的计算 频率测量仪的设计思路主要是：对信号分频，测量一个或几个被测量信号周期中已知标准频率信号的周期个数，进而测量出该信号频率的大小，其原理如右图1所示。 1 图可知： T=NT o 为标准信号的周期，所以T为分频后信号的周期，则可以算出被测量信（注：T o
选题的目的和意义： 在中医四诊(望、闻、问、切)中，脉诊具有非常重要的位置。它是我国传统医学中最具特色的一项诊断方法，历史悠久，内容丰富，是中医“整体观念”、“辨证论证”基本精神的体现与应用。医院的护士每天都要给住院的病人把脉记录病人每分钟心跳数，方法是用听诊器放在胸口处，根据心脏的跳动进行计数。为了节省时间，一般不会作1分钟的测量，通常是测量10秒内的心跳数，再把结果乘以6得到每分钟的心跳数，这样做还是比较费时，而且精度也不高。为了更方便以及更精确地反应出心率地正常与否，人类发明出了脉搏计。大大的翻遍了人类对于心脏类疾病的预防和治疗。脉搏波所呈现出的形态(波形)、强度(波幅)、速率(波速)和节律(周期)等方面的综合信息，在很大程度上反映出人体心血管系统中许多生理病理的血流特征,因此对脉搏波采集和处理具有很高的医学价值和应用前景。 国内外对本课题涉及问题的研究现状： 脉搏测量仪日常生活中已经得到了非常广泛的应用。早在1860年Vierordt 创建了第一台杠杆式脉搏描记仪，五十年代末，有人研制出以酒石酸钾钠压电晶片为换能器的脉搏描在我们的记器，将中医寸、关、尺的脉搏，通过换能器转换为电能加以放大描记，初步确定了中医弦脉、滑脉、平脉等的特征图形，1959年，进行高血压弦脉及其机制的研究。 六十年代初研制的“20型三线脉象仪”，首次实现了寸、关、尺三部切脉国内20世纪50年代初朱颜将脉搏仪引用到中医脉诊的客观化研究方面。此后随着机械及电子技术的发展，国内外在研制中医脉象仪方面进展很快，尤其是70年代中期，国内天津、上海、江西等地相继成立了跨学科的脉象研究协作组，多学科共同合作促使中医脉象研究工作进入了一个新的境界。脉象探头式样很多，有单部、三部、单点、多点、刚性接触式、软性接触式、气压式、硅杯式、液态汞、液态水等多种形式。目前脉搏测量仪在多个领域被广泛应用，除了应用于医学领域，如无创心血管功能检测、妊高症检测、中医脉象、脉率检测等等，商业应用也不断拓展，如运动、健身器材中的心率测试都用到了技术先进的脉搏测量仪。压力的任意调节和客观定量测定，以及与指感基本一致的压力脉象波型的描记。该仪器在临床试用取得大量的实验数据。之后，全国各地陆续研制出各种不同换能器（如半导体硅应变片换能器，电感式压力换能器，电阻抗式换能器）的脉象仪，不断提高换能器的灵敏度，精确度，并改进探头的造型。近年来有些单位还将声像图仪、频谱分析应用于中医脉象研究。七十年代初，中国医学科学院分院利用电子学的新进展，研制出性能较好的脉搏图机，所描记的脉搏图能反映出十余种脉象。为用脉搏图形识别这些脉搏打下了初步基础。七十年代末北京中医学院采用测量脉搏图参数，进行系统分析，来描述弦、滑、细、平等脉象的脉搏图特征，从定性推进到定量。八十年代初魏韧提出多因素脉图识别法，将切脉时医师的应指感觉分解为八种成分，其不同组合构成各种脉象。还研制出MTY-A型脉图仪，在传统的波形图外尚可描记各种取脉压力下的脉搏幅度趋势图及脉管粗细图，认为可综合上述八种指感成分，因而能反映出所有各种脉象。几乎世界上所有的民族都用过"摸脉"作为诊断疾病的手段。脉搏波所呈现出的形态(波形)、强度(波
摘要 随着居民生活水平的不断提高，人们对于生活质量的要求也日益增加，尤其是对健身的要求。自行车不再仅仅是普通的运输、代步的工具，而是成为人们娱乐、休闲、锻炼的首选。自行车的速度里程表能够满足人们最基本的需求，让人们能清楚地知道当前的速度、里程等物理量。而对于自行车运动员来说，最为关心的莫过于一段时间内的训练效果。因为教练要根据一段时间内运动员的训练效果进行评估，从而进行适当的调整已使运动员达到最佳的状态。因此爱好自行车运动的人十分学要一款能测速的装置，以知道自己的运动情况。并根据外界条件，如温度，风速等进行适当的调节，已达到最佳运动的效果。 关键词：单片机、LED显示、里程/速度、霍尔元件
第一章系统总方案分析与设计 1.1 课题主要任务及内容 本课题主要任务是利用霍尔元件、单片机等部件设计一个可用LED数码管实时显示里程和速度的自行车的速度里程表。本文主要介绍了自行车的速度里程表的设计思想、电路原理、方案论证以及元件的选择等内容，整体上分为硬件部分设计和软件部分设计。 本文首先扼要对该课题的任务进行方案论证，包括硬件方案和软件方案的设计；继而具体介绍了自行车的速度里程表的硬件设计，包括传感器的选择、单片机的选择、显示电路的设计；然后阐述了该自行车的速度里程表的软件设计，包括数据处理子程序的设计、显示子程序的设计；最后对本次设计进行了系统的总结。 具体的硬件电路包括AT89C52单片机、霍尔元件以及LED显示电路等。 软件设计包括：中断子程序设计，里程计算子程序设计，显示子程序设计。软件采用汇编语言编写，软件设计的思想主要是自顶向下，模块化设计，各个子模块逐一设计。 1.2 任务分析与实现 本设计的任务是：以通用AT89C52单片机为处理核心，用传感器将车轮的转数转换为电脉冲，进行处理后送入单片机。里程及速度的测量，是经过AT89C52的定时/计数器测出总的脉冲数和每转一圈的时间，再经过单片机的计算得出，其结果通过LED显示器显示出来。 本系统总体思路如下：假定轮圈的周长为L，在轮圈上安装m个永久磁铁，则测得的里程值最大误差为L/m。经综合分析，本设计中取m=1。当轮子每转一圈，通过开关型霍尔元件传感器采集到一个脉冲信号，并从引脚P3.2中断0端输入，传感器每获取一个脉冲信号即对系统提供一次计数中断。每次中断代表车轮转动一圈，中断数n和周长L的乘积为里程值。计数器T1计算每转一圈所用的时间t，就可以计算出即时速度v。当里程键按下时，里程指示灯亮，LED切换显示当前里程;当速度键按下时，速度指示灯亮，LED切换显示当前速度。 要求达到的各项指标及实现方法如下： 1. 利用霍尔传感器产生里程数的脉冲信号。 2. 对脉冲信号进行计数。 实现：利用单片机自带的计数器T1对霍尔传感器脉冲信号进行计数。 3. 对数据进行处理，要求用LED显示里程总数和即时速度。 实现：利用软件编程，对数据进行处理得到需要的数值。 最终实现目标：自行车的速度里程表具有里程、速度测试与显示功能，采用单片机作控制，显示电路可显示里程及速度。
基于51单片机及DS18B20温度传感器的数字温度计程序(详细注释)
电路实物图如下图所示： C 语言程序如下所示： /******************************************************************** zicreate ----------------------------- Copyright (C) https://www.doczj.com/doc/d81454427.html, -------------------------- * 程序名; 基于DS18B20的测温系统 * 功 能： 实时测量温度，超过上下限报警，报警温度可手动调整。K1是用来 * 进入上下限调节模式的，当按一下K1进入上限调节模式，再按一下进入下限 * 调节模式。在正常模式下，按一下K2进入查看上限温度模式，显示1s 左右自动 * 退出；按一下K3进入查看下限温度模式，显示1s 左右自动退出；按一下K4消除 * 按键音，再按一下启动按键音。在调节上下限温度模式下，K2是实现加1功能， * K1是实现减1功能，K3是用来设定上下限温度正负的。 * 编程者：Jason * 编程时间：2009/10/2 *********************************************************************/ #include
1 前言 频率测量是电子学测量中最为基本的测量之一。由于频率信号抗干扰性强，易于传输，因此可以获得较高的测量精度。随着数字电子技术的发展，频率测量成为一项越来越普遍的工作，测频原理和测频方法的研究正受到越来越多的关注。 1.1频率计概述 数字频率计是计算机、通讯设备、音频视频等科研生产领域不可缺少的测量仪器。它是一种用十进制数字显示被测信号频率的数字测量仪器。它的基本功能是测量正弦信号、方波信号及其他各种单位时间内变化的物理量。在进行模拟、数字电路的设计、安装、调试过程中，由于其使用十进制数显示，测量迅速，精确度高，显示直观，经常要用到频率计。传统的频率计采用测频法测量频率，通常由组合电路和时序电路等大量的硬件电路组成，产品不但体积大，运行速度慢而且测量低频信号不准确。本次采用单片机技术设计一种数字显示的频率计，测量准确度高，响应速度快，体积小等优点。 1.2频率计发展与应用 在我国，单片机已不是一个陌生的名词，它的出现是近代计算机技术的里程碑事件。单片机作为最为典型的嵌入式系统，它的成功应用推动了嵌入式系统的发展。单片机已成为电子系统的中最普遍的应用。单片机作为微型计算机的一个重要分支，其应用范围很广，发展也很快，它已成为在现代电子技术、计算机应用、网络、通信、自动控制与计量测试、数据采集与信号处理等技术中日益普及的一项新兴技术，应用范围十分广泛。其中以AT89S52为内核的单片机系列目前在世界上生产量最大，派生产品最多，基本可以满足大多数用户的需要。
2 系统总体设计 2.1测频的原理 测频的原理归结成一句话，就是“在单位时间内对被测信号进行计数”。被测信号， 通过输入通道的放大器放大后，进入整形器加以整形变为矩形波，并送入主门的输入端。由晶体振荡器产生的基频，按十进制分频得出的分频脉冲，经过基选通门去触发主控电路，再通过主控电路以适当的编码逻辑便得到相应的控制指令，用以控制主门电路选通被测信号所产生的矩形波，至十进制计数电路进行直接计数和显示。若在一定的时间间隔T内累 计周期性的重复变化次数N，则频率的表达式为式： N fx= T 频率计数器严格地按照 N f= T 公式进行测频。由于数字测量的离散性，被测频率在计数 器中所记进的脉冲数可有正一个或负一个脉冲的1 ±量化误差，在不计其他误差影响的情况下，测量精度将为： 1 () fA N δ= 应当指出，测量频率时所产生的误差是由N和T俩个参数所决定的，一方面是单位时间内计数脉冲个数越多时，精度越高，另一方面T越稳定时，精度越高。为了增加单位时间内计数脉冲的个数，一方面可在输入端将被测信号倍频，另一方面可增加T来满足，为了增加T的稳定度，只需提高晶体振荡器的稳定度和分频电路的可靠性就能达到。 上述表明，在频率测量时，被测信号频率越高，测量精度越高。 2.2总体思路 频率计是我们经常会用到的实验仪器之一，频率的测量实际上就是在单位时间内对信号进行计数,计数值就是信号频率。本文介绍了一种基于单片机AT89S52 制作的频率计的设计方法,所制作的频率计测量比较高的频率采用外部十分频，测量较低频率值时采用单片机直接计数，不进行外部分频。该频率计实现10HZ~2MHZ的频率测量,而且可以实现量程自动切换功能，四位共阳极动态显示测量结果，可以测量正弦波、三角波及方波等各种波形的频率值。 2.3具体模块 根据上述系统分析，频率计系统设计共包括五大模块：单片机控制模块、电源模块、放大整形模块、分频模块及显示模块。各模块作用如下：

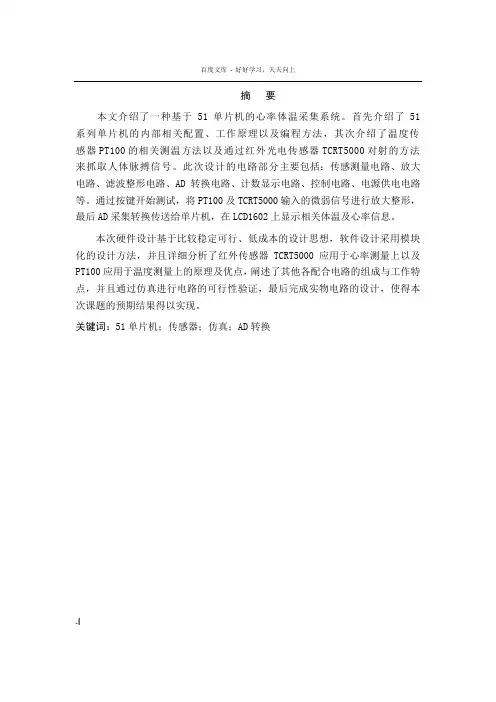

摘要 本文介绍了一种基于51单片机的心率体温采集系统。首先介绍了51系列单片机的内部相关配置、工作原理以及编程方法，其次介绍了温度传感器PT100的相关测温方法以及通过红外光电传感器TCRT5000对射的方法来抓取人体脉搏信号。此次设计的电路部分主要包括：传感测量电路、放大电路、滤波整形电路、AD转换电路、计数显示电路、控制电路、电源供电电路等。通过按键开始测试，将PT100及TCRT5000输入的微弱信号进行放大整形，最后AD采集转换传送给单片机，在LCD1602上显示相关体温及心率信息。 本次硬件设计基于比较稳定可行、低成本的设计思想，软件设计采用模块化的设计方法，并且详细分析了红外传感器TCRT5000应用于心率测量上以及PT100应用于温度测量上的原理及优点，阐述了其他各配合电路的组成与工作特点，并且通过仿真进行电路的可行性验证，最后完成实物电路的设计，使得本次课题的预期结果得以实现。 关键词：51单片机；传感器；仿真；AD转换 I
