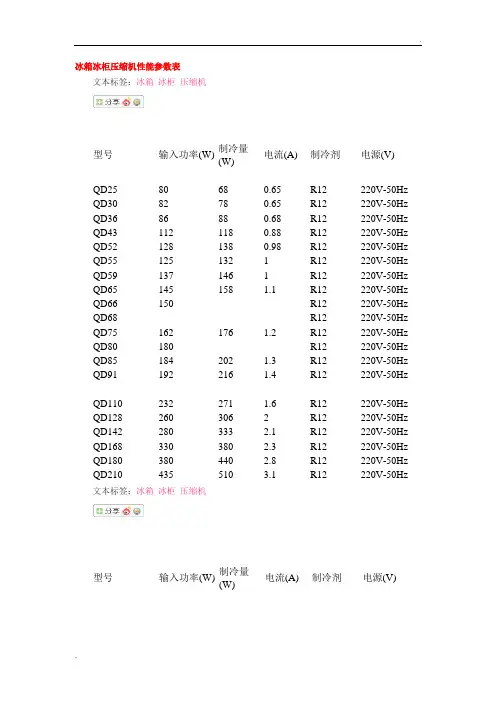

冰箱冰柜压缩机性能参数表
文本标签：冰箱冰柜压缩机
型号输入功率(W)制冷量
(W)
电流(A)制冷剂电源(V)
QD2580680.65R12220V-50Hz QD3082780.65R12220V-50Hz QD3686880.68R12220V-50Hz QD431121180.88R12220V-50Hz QD521281380.98R12220V-50Hz QD551251321R12220V-50Hz QD591371461R12220V-50Hz QD65145158 1.1R12220V-50Hz QD66150R12220V-50Hz QD68R12220V-50Hz QD75162176 1.2R12220V-50Hz QD80180R12220V-50Hz QD85184202 1.3R12220V-50Hz QD91192216 1.4R12220V-50Hz
QD110232271 1.6R12220V-50Hz QD1282603062R12220V-50Hz QD142280333 2.1R12220V-50Hz QD168330380 2.3R12220V-50Hz QD180380440 2.8R12220V-50Hz QD210435510 3.1R12220V-50Hz 文本标签：冰箱冰柜压缩机
型号输入功率(W)制冷量
(W)
电流(A)制冷剂电源(V)
.
QD66D241232 1.4R22220V-50Hz
QD76D252258 1.6R22220V-50Hz
QD91D286300 2.2R22220V-50Hz
QD100D340370 2.5R22220V-50Hz
QD120D360400 2.5R22220V-50Hz
QD150D460546 3.2R22220V-50Hz
QD168D510580 3.55R22220V-50Hz
QD180D550660 2.96R22220V-50Hz
QD210D655790 3.12R22220V-50Hz
QD238D1P R22220V-50Hz
QD268D1+1/8P R22220V-50Hz
QD308D1+1/4P R22220V-50Hz
QD350D1+3/8P R22220V-50Hz
QM238D1+1/8P R22220V-50Hz
QM268D1+1/4P R22220V-50Hz
QM308D1+1/2P R22220V-50Hz
QM350D1+3/4P R22220V-50Hz
QD150H295330 2.1R134a220V-50Hz
QD168H303350 2.2R134a220V-50Hz
QD180H349410 2.7R134a220V-50Hz
QD210H400412 3.1R134a220V-50Hz
QD25H69590.62R134a220V-50Hz
QD30H75750.62R134a220V-50Hz
QD55H1151400.9R134a220V-50Hz
QD59H1271550.9R134a220V-50Hz
QD65H1361671R134a220V-50Hz
QD75H153189 1.1R134a220V-50Hz
QD85H170212 1.2R134a220V-50Hz
QD91H190228 1.4R134a220V-50Hz
QD110H230283 1.6R134a220V-50Hz
QD128H2573212R134a220V-50Hz
QD142H276347 2.1R134a220V-50Hz
文本标签：冰箱冰柜压缩机
.
型号输入功率(W)制冷量
(W)
电流(A)制冷剂电源(V)
QD30GP70R134a220V-50Hz QD30G82880.65R12220V-50Hz QD36G86980.68R12220V-50Hz QD43G1121310.88R12220V-50Hz QD52G1281510.98R12220V-50Hz QD55G1251521R12220V-50Hz QD59G1371671R12220V-50Hz QD65G145178 1.1R12220V-50Hz QD75G162200 1.2R12220V-50Hz QD85G184230 1.3R12220V-50Hz QD91G192240 1.4R12220V-50Hz QD110G232292 1.6R12220V-50Hz QD128G2603302R12220V-50Hz QD142G280358 2.1R12220V-50Hz
QD52Y65780.5R600a220V-50Hz QD65Y801120.55R600a220V-50Hz QD75Y881250.63R600a220V-50Hz QD85Y1021330.76R600a220V-50Hz QD91Y1051400.8R600a220V-50Hz QD103Y1231670.85R600a220V-50Hz QD110Y1321820.9R600a220V-50Hz QD128Y1502021R600a220V-50Hz QD142Y166230 1.1R600a220V-50Hz QD52YG65840.5R600a220V-50Hz QD65YG781200.53R600a220V-50Hz QD75YG871350.63R600a220V-50Hz QD85YG971450.69R600a220V-50Hz QD91YG1021530.75R600a220V-50Hz QD103YG1151740.8R600a220V-50Hz QD110YG1251920.85R600a220V-50Hz QD128YG1432200.8R600a220V-50Hz QD142YG1532380.88R600a220V-50Hz QD85YV901450.38R600a220V-50Hz QD91YV931530.45R600a220V-50Hz QD103YV1051750.55R600a220V-50Hz
.
QD110YV1151920.65R600a220V-50Hz
QD55HG1131500.9R134a220V-50Hz
QD59HG1201601R134a220V-50Hz
QD65HG1281721R134a220V-50Hz
QD75HG144196 1.1R134a220V-50Hz
QD85HG159220 1.2R134a220V-50Hz
QD91HG175246 1.3R134a220V-50Hz
QD110HG226300 1.35R134a220V-50Hz
QD128HG250335 1.85R134a220V-50Hz
