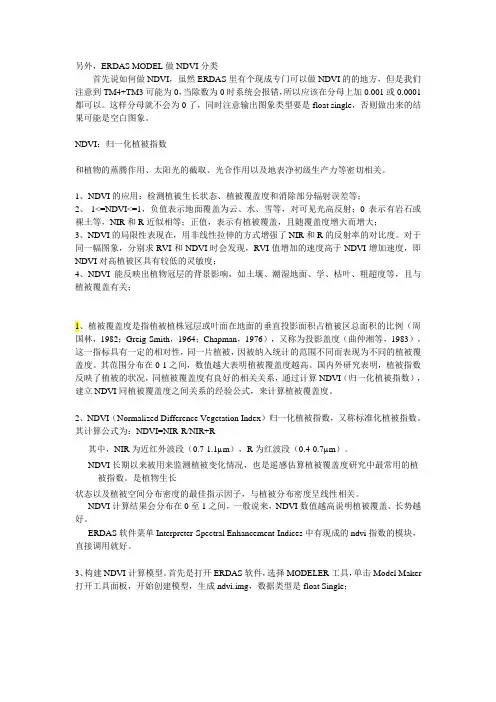

有人留言提问erdas里面利用NDVI提取植被指数的步骤，下面就将其写出来：
1、在Erdas的主工具中选择Interpreter模块，出现Image Interpreter对话框
2、然后选择Spectral Enhancement，会弹出Spectral Enhancement对话框
3、再选择Indices选项出现Indices对话框
以TM数据为例进行说明，选择InputFile，选择Output File，在OutputOptions的Sensor中选择Landst TM，在SelectFunction里面选择NDVI，DataType默认为Float不用改变，可以发现最下面的Function显示band 4 - band 3 / band 4 band 3，这个就是NDVI的计算公式
最后选择OK即可完成，这里要注意的是没有OutputFile的话Ok按钮时不能使用的。
如果NDVI计算的话在ENVI是最方便的在Transform菜单下就有，同时ENVI 的波段计算功能也很方便完成NDVI计算。
