HP963-1003磨煤机使用说明书

上海重型机器厂

2004-06-07

第一章磨煤机的安装

第1节简述

上海重型机器厂八十年代初期从美国CE公司引进了碗式磨煤机制造技术。

CE生产的磨煤机遍布全世界,用于电厂煤粉的制备和干燥,由于磨煤机内研磨表面形似深碟或碗,故称之为碗式磨煤机。

HP碗式磨煤机是继RP碗式磨煤机后新开发的产品,CE公司八十年代开发试验并投入使用。

HP磨煤机组成部件如下:

1.电动机驱动减速箱,减速箱直接与磨碗联接,减速箱由行星齿轮组成,具有适

当的减速比,使磨碗达到要求的转速。

2.侧机体内装有衬板,在磨碗四周形成进风口,并起支承分离器体作用,用于干

燥输送煤粉的热空气通过进风口引入并沿磨碗周围向上。

3.被减速箱带动的磨碗,原煤在磨碗上研磨成粉。

4.叶轮装置安装在磨碗外周上,它能使通过磨碗外经与分离器体之间环隙的热空

气均匀分布,从而控制磨煤机碾磨区域的风粉混合物。

5.三只单独的弹簧或液压加载的磨辊装置悬挂在分离器体内,位于磨碗的上方,

当原磨充满磨辊与磨碗之间隙时,磨辊能自由转动。

6.分离器体、导向衬板、装有折向装置和内锥体的分离器顶盖和分离器。这些部

件容纳煤粉,并引导风粉向上,流经折向装置将较粗的煤粉从气流中分离出来,并回落到磨碗进一步碾磨。

7.出口文丘利和多孔出口装置,这些部件把煤粉和气流分成均匀的四股。

8.磨煤机排出阀装置装在多孔出口装置的顶部,排出阀装置由四个阀组成,在磨

煤机停用后有存煤时把磨煤机和运行锅炉隔离开来。检修时也用它来隔离磨煤机。

附图是为了便于阐明文字资料,供参考。

第2节磨煤机部件的存放和防护

1.现场存放规定:

磨煤机太大不便运输,必须分装成许多部件和散装零件。如磨煤机零部件要求

现场存放(不超过二年),必须遵循下列规定:

1.1用户收到磨煤机零部件后,通知制造厂按装箱单清点。

1.2在规定存放的步骤里涉及的涂层,防护油和塞头在出厂之前已经采用,在现场

应予以检查和保护,关于这些涂层的详细规范参考说明书的有关章节。

1.3对有陶瓷衬板装置时要特别细心,一有疏忽,衬板就可能断裂。

1.4许多地方采用防锈油和油脂来防护,在存放期间这些涂层必须维持。准备装配

时,防锈油或油脂必须用汽油洗净。

1.5许多地方采用塑料锥塞、塑料锥帽、塑料管螺纹保护套、塑料阀门法兰保护板

和塑料网套,除另有规定外,均应采用软性聚乙烯制成。

2.现场存放方式:

对于HP磨煤机所有零部件,有三种存放方式:

2.1存放方式B—物体应存放在室内,放置在混凝土平板或金属堆架上。室内应有

照明或控制环境温度的设施。

2.2存放方式C—物体存放在有自然光照,能防御风雨的室内场地。地面如是泥地,

应放置在垫板上,使其与地面保持足够的空隙,以便观察,如有要求,在一定期间可采取预防过热措施。

2.3存放方式E—零部件放置现场的垫木上,以便排水、检查和维护。用于防护的

涂层、密封和帽盖等应保持完好。根据当地的环境,必要时应添加防护罩盖。

3.磨煤机零部件的存放要求:

序号零部件名称最低存放方式存放注意事项

1 出口文丘利和叶片装置 E 外露的加工表面及螺孔涂防锈油,并用厚塑料膜盖住。

2 侧机体及衬板 E 外露的加工表面及螺孔涂防锈油,用锥塞堵住螺孔及销孔。

3 分离器体装置 E 同上

4 磨辊头和耳轴装置 C 同上

5 弹簧加载装置 C 与分离器体相配的面朝下,其余同上。

6 分离器顶盖装置 E 顶部连杆及枢轴支承处涂上油脂,并用厚塑料膜盖好。

7 排出阀与多出口装置 B 所有的外露的加工表面涂防锈油并用锥塞堵住螺孔。用厚塑料膜盖住。放置时当心防止衬板断裂。

8 内锥体装置 E 放置时大口向下,如装有陶瓷衬板应特别当心,防止断裂。

9 磨辊装置 C 每隔3个月检查以下项目。①油封的泄露。②抽取油样,如有污染,应换新油。③转动磨辊套。

10 齿轮箱润滑系统 C 按制造厂说明书存放。

11 齿轮箱装置 C 同上

12 磨碗、磨碗壳及叶轮装置 E 加工表面涂防锈油,用锥塞堵住螺孔并盖上厚塑料膜,防止雨水流入磨碗内。

13 底板,安装板 C 可以叠起来堆放,但不得多于6块,加工表面涂防锈油,并用锥塞堵住各孔。

14 气封系统 C 系统中的管道用螺塞或盖帽封住。

15 落煤管和倒锥体 E 加工表面涂上防锈油。

序号零部件名称最低存放方式存放注意事项

16 联轴器装置 C 放置在金属架上并加工表面涂上防锈油。

17 润滑油管道与齿轮箱润滑系统相同。

18 煤粉取样装置,各种紧固

件、油尺、防护罩、气封

罩、垫片、专用工具、油

加热器及压差控制器等

B

外露的加工表面涂防锈油,并用锥

塞堵住各孔。

19 刮板和裙罩装置 C 同上

20 磨碗壳间隙密封和防护罩 C 同上

21 内锥体陶瓷衬板 C 放置时注意防止断裂。安装时按顺序号进行。

22 电动机 B 按电机制造厂规范进行防护。

第3节安装步骤

磨煤机因体积太大,不宜整体运输,必须分部件进行,本说明书是涉及磨煤机主要部件的装配工序。

为保证正确的空气进口,磨辊通孔和煤粉管道的方位,对涉及到的主要零件均有销子定位。有关零件均有一标记,应严格按标记安装在磨煤机图示的位置上。1.零部件在现场安装时应注意以下事项:

1.1对各零件配合的加工表面必须擦洗干净,并涂上规定的油膜。

1.2螺栓和螺母应按图表B-GP-2175要求予以润滑并拧紧,对具有特殊要求的紧固

件要符合图纸技术文件的规定,注意不要超过图纸和技术文件中规定的扭矩值。

1.3吊具由用户负责,在吊装设备时必须小心谨慎,各种起吊设备,工具必须有足

够的强度来支承所吊的负荷,以免工伤或损伤零部件。

2.HP磨煤机主要部件的参考重量:

表一HP963-1003磨煤机主要部件的重量(参考)

3.HP1003磨煤机主要部件的安装步骤如下:

3.1减速箱底板和侧机体底板安装与调整

3.1.1根据第三张总图,把安装底板放在已经做好的基础上,注意滑动安装板与固定

安装板的方向与位置不要颠倒。

3.1.2 根据第三张总图,采用斜铁调整各安装底板的形位公差及底板高度差,满足如

下要求:

1)利用斜铁垫片调整齿轮箱底板使表面A、B、C、D四点在同一水平上,其水平

误差不得大于0.127,与固定、滑动安装板表面平行度不得大于0.254,同样把电动机底板调整在0.127水平范围内。

2)调整减速箱底板与侧机体底板的高度差为1149±0.76。

3)利用减速箱底板上A、B使其与磨煤机安装板E、F、J、K四点共线其直线度

误差不大于0.16。

4)使减速箱底板中心线CD,侧机体安装板中心线GH、LM三直线平行度在0.76

内。

5)基础二次浇灌完毕待凝固后按地基载荷图预紧地脚螺栓。

6)在安装磨煤机和减速箱、电动机之前把减速箱底板、磨煤机安装板和电动机底

板清洁干净并涂上轻油防止生锈。

3.1.3调整后把斜铁点焊在一起,防止滑动;手动预紧齿轮箱安装底板螺栓。

3.1.

4. 也可初步调整安装板,在放上侧机体以后再进一步调整形位公差。

3.2 齿轮箱安装

详细的准备工作和安装方法参见齿轮箱制造厂的说明书和专用工具图纸。

3.2.1清洗齿轮箱底面和底板顶面。

3.2.2把齿轮箱的底面、轨道上面涂一层轻油膜。在安装齿轮箱之前,要查核联接法

兰上的二个销子是否装上,销子突出高度是否达到15.24±0.38。

3.2.3把齿轮箱吊装到安装位置后,在底板上装好八块调整块。

3.3侧机体及其衬板装置

下述步骤参考磨煤机总图及侧机体及其衬板装置部件图进行。

3.3.1注意参照“HP1003磨煤机主要部件的参考重量表”上的重量,把侧机体及其衬板

装置从运输工具上卸下,并擦净侧机体底板的下表面。

3.3.2清理侧机体安装底板的上表面,并涂上一层很薄的轻油。

3.3.3根据合同规定的磨煤机布置图所示进风口位置,把侧机体及其衬板装置正确安

装在底板上。销好底板上的销轴。

3.3.4应用调整块,使齿轮箱与侧机体对中(参考图C-86-1289)。在此时,不要紧固

或销住齿轮箱。

3.3.5手动预紧螺栓,将侧机体紧固在基础底板上。

3.4磨碗、磨碗壳和叶轮安装

3.4.1清洗磨碗壳裙罩的配合表面,把四等分的裙罩体放入侧机体及其衬板装置的内

周边。(出厂时已完成装配)

3.4.2参考磨碗和叶轮装置部件图,从磨碗壳上拆除磨碗壳盖耐磨板和磨碗壳。3.4.3采用磨碗提升装置把磨碗装置起吊到位。清洗磨碗壳的底面,与齿轮箱相配的

表面涂上轻油膜。

3.4.4降低磨碗装置,放入侧机体并置于齿轮箱之上,定位销一定要正确地对准(一

只定位销是偏移中心线的)。注意,如果齿轮箱的油池也是干的,在对准定位销时不能转动齿轮箱输入轴。

3.4.5在8只螺栓的螺纹上涂以螺纹粘结剂,该螺栓是用来

把磨碗壳装在齿轮箱上的,螺栓拧入齿轮箱联接法兰

的螺纹深度为67毫米。

3.4.6安装六角螺母与垫圈(涂以防咬胶)并用套筒板头紧

固螺母。

3.4.7用专用液压预紧装置,对螺栓分3步预紧,首先将每

只螺栓拧紧到4.44MPa(5,448Kgf),螺栓的拧紧顺序

参考右图。

3.4.8重复步骤7,螺栓拧紧到33.3MPa(40,860 Kgf)。

3.4.9重复步骤7,螺栓拧紧到44.35MPa(54,420Kg)。

3.4.10在磨碗盖与磨碗之间涂以密封胶,重新装上盖和耐磨板。根据图B-GP-2175

拧紧紧固件。

3.5裙罩装置及内部气封间隙

下述步骤参照磨煤机总图,裙罩装置和侧机体装置部件图。

在安装之前,在齿轮箱上油池里注入润滑油到工作油位。

3.5.1对准裙罩装置的四等分部分,然后沿磨碗壳四周把它们紧固在一起。应用与裙

罩一起提供的紧固件、定位销保证四等分部分安装在对中的位置上,带有螺孔的法兰应朝下。

3.5.2在每一四等分部分上装一调整螺钉,用这些调整螺钉顶起磨碗壳裙罩装置,使

磨碗壳裙罩装置与磨煤机底盖板之间的间隙达到磨煤机总图所示间隙。

3.5.3测量磨碗壳裙罩装置与侧机体内气封环之间的间隙,选择一组裙罩垫片使其间

隙在0.5~1.6范围内。

3.5.4安装垫片组并把裙罩装置紧固到磨碗壳上去,根据图B-GP-2175拧紧紧固件。

3.5.5拆去起重螺钉和一个四等分裙罩,在垫片上作标记,保存起来。

3.5.6参考磨煤机总图测量裙罩与内气封环之间的间隙。裙罩部分可能要求拆卸和重

装,可能还要稍稍调整齿轮箱,使间隙在30°区间内保持一致。

3.5.7用手转动齿轮箱输入轴使磨碗旋转120°重新测量裙罩与气封环间隙。如果间隙

一致,根据图B-GP-2175拧紧气封环紧固件。

3.5.8重新安装所有裙罩部分并根据图B-GP-2175拧紧紧固件。

3.5.9用内六角螺钉把刮板及其护板装置装到裙罩装置上。刮板与侧机体底盖板之间

的间隙为(0.31″±0.06″)8±1.5毫米。最后将刮板装置焊接于裙罩上。

3.6固定齿轮箱

3.6.1根据图B-GP-2175拧紧齿轮箱固定在底板上的紧固件,拧紧前涂上防咬润滑

油。

3.6.2将定位销涂上润滑油,然后压紧定位销。

3.7缝隙气封安装

在润滑油系统可以使用后,可进行缝隙气封的安装。下述安装步骤参照磨煤机总图,缝隙气封部件图(K3740.16.0)。

3.7.1清洗所有需安装的零件表面。

3.7.2按K3740.16.0安装各零件。

3.7.3用0.5铜片围绕磨碗毂一周插入间隙内。

3.7.4均匀推紧缝隙密封片后拧紧螺栓。

3.7.5拆下铜片,测量间隙是否是0.5。

3.7.6起动润滑油系统,然后转动磨碗壳,再测量间隙,如间隙在0.5左右,则间隙

已调好。

3.7.7一旦间隙调整完毕,根据图B-GP-2175要求拧紧螺栓,并在头部涂以乐泰271

螺纹粘结剂。

3.8分离器体安装

下述步骤参照磨煤机总图及分离器体部件图。分离器体重量较重(见表HP1003磨煤机主要部件的参考重量表),吊装时必须确保安全。

3.8.1将分离器体装置放置在枕木上,底法兰向下,清洗底法兰及侧机体的顶法兰。

3.8.2在侧机体的顶法兰及分离器的底法兰上涂上一层铁锚牌609密封胶。把分离器

体吊到侧机体上,对准分离器体和侧机体上的标记(可参考侧机体与分离器体测压管在同一位置)并使分离器体与侧机体在同一中心位置,以确保进风口、磨辊通孔和煤粉管的正确位置。

3.8.3螺栓上涂以乐泰277螺纹粘结剂,把分离器体紧固在侧机体上,按图表

B-GP-2175规定扭矩值拧紧紧固件。

3.9内锥体、分离器顶盖装置的安装

下述步骤参照磨煤机总图、分离器顶盖及内锥体部件图。所有部件均在制造厂内经过预装并注有标记,在现场安装时必须注意。

3.9.1清洗分离器顶盖的法兰结合面及分离器体顶法兰,并涂上一层铁锚牌609密封

胶。

3.9.2把内锥体放入分离器体内,小头向下垂直支承,使其检修门对准分离器体检修

门孔,内锥体的支承必须牢固。

3.9.3将分离器顶盖装置吊装到分离器体上对准标记(一个M24螺纹孔)。用螺栓按

B-GP-2175规定扭矩值紧固,并在螺栓上涂以乐泰277螺纹粘结剂。

3.9.4把内锥体吊上,放到内锥体顶盖的内锥鼓体内,使其检修门与分离器检修门对

准。然后用螺栓(螺栓头部涂以乐泰271螺纹粘结剂)、垫圈和螺母按B-GP-2175要求紧固。

3.9.5安装内锥体支承管均匀分布。

3.10文丘利装置和排出阀多出口装置的安装

以下步骤参照磨煤机总图、文丘利叶片和衬板装置部件图以及排出阀多出口装置部件图。

3.10.1清洗所需安装部件的结合面,包括各法兰面及孔,并在结合面处涂以铁锚牌

609密封胶。

3.10.2把倒锥体套在文丘利装置的给煤管上,尽可能套得高一些,用螺钉固定。3.10.3把文丘利装置安装到排出阀多出口装置的多出口板上(参照磨煤机总图),对

准标记(两条刻线),使安装位置正确,然后用螺栓按B-GP-2175要求紧固。

螺栓涂以乐泰271螺纹粘结剂。

3.10.4将排出阀多出口装置吊装在分离器顶盖上,对准标记(按总图位置),用螺栓

按B-GP-2175要求紧固。螺栓涂以乐泰271螺纹粘结剂。

3.10.5打开内锥体检修门,检查内锥体与上下煤管之间的间隙,其垂直距离为114

毫米(4.5英寸)。

3.10.6把套在中心落煤管上的倒锥体向下移动,调整其与内锥体之间的垂直距离为

76毫米(3英寸)。调整后将倒锥体焊在落煤管上。

3.10.7在排出阀与多出口装置上装上中心落煤管。

3.11磨辊装置安装

磨辊装置的安装在说明书有关磨煤机维修的章节中已作较详细的说明,可参照进行,其主要步骤为:

3.11.1拆除档板、止推板,退出耳轴。

3.11.2装进磨辊头装置,将磨辊插入磨辊头耳轴孔内,应注意二端耳轴的方向及位

置,参照磨辊装置部件图(K3740.4.0)。

3.11.3所有零件的安装工作完成后轻轻地翻入磨辊,注意不能与磨碗衬板相碰,其

间隙的调整3—5mm(动态)。

3.12磨辊孔盖和弹簧安装

磨辊孔盖和弹簧装置在制造厂已装成一整体,其安装及调整在本说明书中第二章磨煤机维修的有关章节中已作了说明,安装时可参照进行,其主要步骤如下:3.12.1用制造厂提供的弹簧预载装置装在弹簧装置上,将弹簧预载到29.1MPa(18,

000 Kgf)预载力,锁紧。弹簧压缩长度为33.8mm。由于液压缸行程限制,预紧要分多次进行,直至行程未满压力表读数为29.3MPa(考虑损失)。

3.12.2清洗磨辊孔盖的结合面及分离器体门框法兰,并涂以铁锚牌609密封胶。3.12.3安装磨辊限位拉杆及锁紧螺母。

3.12.4垂直起吊磨辊孔盖,高度为磨辊限位拉杆应高于磨辊头50以上,然后慢慢地

靠近分离器体门框,再慢慢地在中心位置垂直放下,确保磨辊限位拉杆放入磨辊头槽里面。

3.12.5用螺栓按B-GP-2175要求紧固,螺栓头部涂以乐泰277螺纹粘结剂。

3.13基础二次灌浆

在磨煤机本体安装完毕后,调整好磨碗装置以及密封后,可进行二次灌浆,要保证底板下空间充分填充。

3.14地脚螺栓预紧

待二次灌浆基础充分凝固后,采用专用液压螺栓预紧装置对地脚螺栓预紧。

3.1

4.1 减速箱地脚螺栓预紧

减速箱地脚螺栓分两次预紧,采用对角式。第一次预紧至6MPa,第二次至

27.2MPa(680KN)。

3.1

4.2侧机体地脚螺栓预紧

减速箱地脚螺栓分两次预紧,采用对角式。第一次预紧至7.5MPa,第二次至34MPa(680KN)。

3.15齿轮箱润滑油系统安装

3.15.1把齿轮箱润滑油装置放置在邻近磨煤机的基础上。

3.15.2安装润滑油装置和齿轮箱之间的管道。参考齿轮箱制造厂提供的图纸。

3.15.3冷却系统接上冷却水。

3.15.4安装控制箱以及联接导线,在系统接通电源以前一定要保证导线联接无误。

最后膨胀螺栓固定润滑站装置。

3.16电动机安装

3.16.1把半联轴器装在齿轮箱输入轴和电动机出轴上。

3.16.2接上中间接轴。

3.16.3校正水平,按要求调准对联轴器。

3.16.4紧固电动机并在对角底脚上安装定位销

3.16.5电动机接线后检查转动方向是否正确。

3.16.6安装联轴器防护罩(用膨胀螺栓固定)。

3.17气封系统的安装

以下步骤参照磨煤机气封系统部件图。

3.17.1在需要焊接时,应把焊机直接接到靠近焊接处的侧机体或分离器体上,以防

止损坏轴承等零件。

3.17.2所有管螺纹中均需涂密封剂。

3.17.3安放管道支架,然后焊牢。

3.17.4应用U形螺栓把密封空气管道固定在管道支架上,点焊U形螺栓六角螺母。

3.17.5把挠性软管,弯头和管接头装到每只磨辊弹簧座上,在弹簧座上的其它管塞

仍应留用。

3.17.6把密封空气集管联接到密封空气系统,按要求安装控制元件。

3.18控制系统

3.18.1按压差控制系统部件图安装压差控制系统。

3.18.2安装剩余的温度,压力等控制装置。

3.18.3检查各控制系统,核对其功能的准确性。

3.19磨煤机的最后调整:

所有安装结束后进行磨煤机的最后调整工作。参考HP磨煤机维修有关章节,调整磨辊套与磨碗衬板的间隙和磨辊弹簧顶杆与磨辊头垫块的间隙。

最后清除磨煤机内的工具和杂物。关闭并紧固所有检修门。

3.20扩钻、铰新定位销孔。以原有1.33英寸孔为导向,钻、铰成φ38±0.012毫米

的新孔。在定位销上涂二硫化钼润滑剂,将定位销压装进定位销孔内。

第二章磨煤机的维修

第1节一般的维修方法

1.概述:

磨煤机是一种宜于长期连续工作,其工作部件之间相互磨损很少的大型机械。然而,由于被碾磨的煤中混入有硫化铁类和其它硬质的物质。这些物质会降低磨煤机的零部件,诸如磨辊套、磨碗衬板、折向衬板、中间衬板、叶轮衬板、侧机体衬板、内锥体衬板和石子煤刮板的使用寿命。

当然,磨煤机的磨损还取决于其它许多变化的因素。若要制订一个专门的日常维修和维护规程是困难的。煤质、单台磨机的累计运行小时数,受锅炉负荷影响的磨机利用率以及检修人员的工作质量都是影响磨煤机检修周期和计划制定的因素。有效的检修、维护计划只能建立在各电厂实际运行经验积累的基础上,要求对每台磨煤机从安装运行开始就建立精确的运行记录,比如:单台磨机运行时间[注1]、有关的磨煤机性能、电厂工作计划、机组负荷、停机、检查、维修和其它有关的数据。

2.维修范围:

磨煤机磨损零件的更换或修复,应由对磨煤机结构和性能熟悉的检修人员凭经验作出判断,根据磨损的程度,磨损部位和形状而采取相应的措施。有些情况下磨损的表面可以修复,而在另外一些情况下则更换零件为实际。下列零件是通常易于磨损的零件。

2.1磨碗衬板和磨辊套

磨碗衬板和磨辊套的过量磨损会造成磨煤机出力降低和石子煤溢出量增大。可以在衬板或衬套全新时制做一个轮廓样板,用来检查磨损后的磨损程度部位。

2.2折向衬板中间衬板以及叶片衬板装置

磨煤机装有陶瓷或其它材料的内部衬板。它们的磨损与其它安装有关,当衬板出现过薄或穿孔等严重磨损时必须更换。

2.3叶轮

叶轮可调节罩与分离器体底部的折向衬板支架之间的间隙应保持为13±1.5mm。若无法调节,则应更换可调节罩。如果叶轮扇形体和空气节流环严重磨损也应更换。

2.4磨碗延伸环

延伸环出现严重磨损时应给予更换。

STOCK_EG2490给煤机196NT控制器故障现象统计

STOCK给煤机(主板)故障在我厂曾发生现象 给煤机型号:EG2490 给煤机控制器:196NT 1.标定程序不能执行; 2.给煤量反馈不正常变坏值(多为负向超量程),包括停运时; 3.给煤机运行时自行由遥控方式瞬间切换至就地方式,然后又瞬间切至遥控方式; 4.给煤机运行时自行跳闸; 5.给煤机停运行自行(遥控方式)启动; 6.08.6.30 4A给煤机反复自行启停,更换主板(U17未换)后正常 7.08.7.8 4B给煤机反复自行启停,更换主板(U17未换)后正常 8.09.4.28 2D给煤机遥控方式时电源板K3遥控继电器不停激励失励,线圈DC24V 驱动电压不正常跳变,DS3发光二极管忽明忽暗,K3A接触器也不停跳变,更换电源板后正常。 9.一期二期给煤机多次因控制柜F10/F11(0.5A)熔丝熔断而故障跳闸。2009.12.30 日2B给煤机大修后称重校验时用钳形表测得回路电流为0.34A,如环境湿度或温度升高时极易导致熔丝熔断,因此根据厂家建议今后逐步将F10/F11更换为1A。 10.11.2.25 4A给煤机报错“ERROR WRITING EPROM”,更换U17未果,更换主板正 常 11.11.4.1 4A给煤机DCS报故障跳闸后自启(半月后又发生两次),控制器及变频 器无任何故障记录,更换FS启动继电器及拆除其压敏电阻未果,11.4.21更换电源板,运行2~3小时后仍跳闸无故障记录,且无法重新启动。无法启动时发现新电源板-15V电源异常变为+0.6V,重新上电电压恢复,但2~3小时后又变为+0.6V,2011.4.25重新更换电源板后故障消除。 12.2012年2月13日凌晨给煤机跳闸无记录,2月13日对其进行检查,对各接线端 子进行紧固,各继电器检查均动作正常,2月16日早上再次跳闸,面板上无首出,运行拉电后还是无法正常投用。经检查,发现电源板的5V.DC电压降为4.71V,将显示板排线拆除后,4.71V电压上升为5.02V,疑是电源板带负载能力不够,更换新电源板,5V.DC电源测试点电压为5.22V,且拆拔显示板前后电压不变。 更换后给煤机投用正常。 13.旋叶开关磨损较严重,看是否能改进?或设计成方便定期(一年)更换的形式。附图:STOCK电源板变压器输出

ZGM-113G型磨煤机说明书(123)要点

第一篇磨煤机使用和操作说明 1. 代号和技术数据 1.1 代号 分K、N、G三个型号,N型,不表示 磨环滚道平均半径(cm) 磨煤机 辊式 中速 1.2 技术数据 1.2.1 煤种范围 煤种烟煤,部分贫煤和部分褐煤 发热量16~31MJ/kg 表面水份≤18% 可磨性系数HGI=40~80(哈氏) 可燃质挥发份16~40% 原煤颗粒0~40mm 煤粉细度R90=10~40% 1.2.2 磨煤机技术数据 标准研磨出力58 t/h (DL/T 5145-2002 标准) 额定功率512 kW 电动机额定功率560 kW 电动机电压6000 V 电动机转速990 r/min 电动机旋转方向逆时针(正对电机输入轴) 磨煤机磨盘转速24.4 r/min 磨煤机旋转方向顺时针(俯视) 通风阻力≤6410 Pa 磨机额定空气流量25.14 kg/s

磨煤机磨煤电耗量6~10 kW·h/t (100%磨煤机出力) 2. 工作原理 ZGM113磨煤机是一种中速辊盘式磨煤机,其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成。原煤从磨机的中央落煤管落到磨环上,在离心力作用下将原煤运动至碾磨滚道上,通过磨辊进行碾磨。三个磨辊沿圆周方向均布于磨盘滚道上,碾磨力则由液压加载系统产生,通过静定的三点系统,碾磨力均匀作用至三个磨辊上,这个力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础(见图1―1)。原煤的碾磨和干燥同时进行,一次风通过喷嘴环均匀进入磨环周围,将从磨环上切向甩出的煤粉吹送至磨机上部的分离器,在分离器中进行分离,粗粉被分离出来返回磨环重磨,合格的细粉被一次风带出分离器。 图1―1 磨煤机加载传递系统“受力状态图” 难以粉碎且一次风吹不起的较重石子煤、黄铁矿、铁块等通过喷嘴环落到一次风室,被刮板刮进排渣箱,由人工(或由自动排渣装置排走)定时清理。(见图1―2)。 ZGM113型磨煤机采用鼠笼型异步电动机驱动。通过立式伞齿轮行星齿轮减速机传递力矩。减速机还同时承受因上部重量和碾磨加载力所造成的垂直负荷。 为减速机配套的润滑油站用来过滤、冷却减速机内的齿轮油,以确保减速机内部件的良好润滑状态。 配套的高压油泵站通过加载油缸既可对磨煤机施行加载又可使磨辊升降实现磨煤机空车启动。 通常一台磨配有一台密封风机,也可一台机组几台磨共用一台密封风机,密封风用于磨煤机传动盘处(对于负压运行此处密封取消)、拉杆关节轴承处和磨辊处的密封。

给煤机说明书

给煤机使用说明书 目录 封面······································································································································I 目录 ··············································································································· II 1. 概述 (53) 2. 给煤机结构 (53) 3. 控制系统 (56) 3.1 就地显示器/键盘 (56) 3.2 给煤率的测量和控制电路 (58) 3.3 典型操作步骤 (60) 4. 故障诊断 (61) 4.1诊断指示灯 (61) 4.1.1 ALRM报警 (61) 4.1.2 TRIP停机 (61) 4.1.3 VOLUMETRIC容积式运行 (61) 4.1.4 MAINTENANCE维修 (62) 4.2故障检查 (62) 4.3故障码 (63) 4.4自检查总结 (64)

1. 概述 CS2024型给煤机是上海发电设备成套设计研究所,上海新拓电力设备有限公司研发生产的一种带有微机控制的电子称量及自动调速装置的带式给料机,可以将煤块精确输送到磨煤机,并具有自动调节和控制的功能。 机器用于自动控制程度高的火力发电厂,是正压和负压运行燃煤锅炉的重要辅助设备。 2. 给煤机结构 给煤机由机座,给料皮带机构,链式清理刮板机构,称重机构,堵煤及断煤信号装置,润滑及电气管路及微机控制柜等组成。 2.1 机座由机体,进料口和排料端门,侧门和照明灯等组成。机体为一密封的焊接壳体,能承受0.34Mpa的爆炸压力,符合美国防火协会规范(NFPA Code,B5F)的要求。机体的进料口处设有导向板和挡板,使煤进入机器后能在皮带上引成一定断面的煤流,所有能与煤接触的部分,均以不锈钢制成。 进料口排料端门体用螺钉紧密压紧于机体上,以保持密封。门体可以选用向左或向右开启。在所有门上,均设有观察窗,在窗内装有喷头,当窗孔内侧积有煤灰时,可以通过喷头用压缩空气或水予以清洗。 具有密封结构的照明灯,供观察机器内部运行情况时照明使用。 2.2 给料皮带机构由电动机、减速机、皮带驱动辊筒,张紧辊筒,张力辊筒,皮带支撑板皮带张紧装置以及给料胶带等组成。给料胶带带有边缘,并在内侧中间有凸筋,各辊筒中有相应的凹槽,使胶带能很好地导向。在驱动辊筒端,装有皮带清洁刮板,以刮除粘结于胶带外表的煤。胶带中部安装的张力辊筒,使胶带保持一定的张力得到最佳的称量效果,胶带的张力,随着温度和湿度的变化而有所改变,应该经常注意观察,利用张紧拉杆来调节胶带的张力。在机座侧门

HP1023-1103磨煤机运行维护手册

第一章磨煤机的安装 第一节简述 上海重型机器厂有限公司在二十世纪八十年代初期从美国CE公司(现为ALSTOM Power Inc.公司)引进了碗式磨煤机制造技术。 CE生产的磨煤机遍布全世界,用于电厂煤粉的制备和干燥,由于磨煤机内研磨表面形似深碟或碗,故称之为碗式磨煤机。 HP碗式磨煤机是继RP碗式磨煤机后新开发的产品,CE公司八十年代开发试验并投入使用。上海重型机器厂有限公司在引进美国CE公司技术的基础上,根据中国国情对HP磨煤机做了大量的技术改进和二次创新,扩大了HP 磨煤机的适用范围,使其更适合碾磨国内煤质的需要,性能更加可靠,检修更加方便,使用寿命进一步延长。 HP磨煤机组成部件如下: 1.电动机驱动减速箱,减速箱直接与磨碗联接,减速箱由行星齿轮组成, 具有适当的减速比,使磨碗达到要求的转速。 2.侧机体内装有衬板,在磨碗四周形成进风口,并起支承分离器体作用, 用于干燥输送煤粉的热空气通过进风口引入并沿磨碗周围向上。 3.被减速箱带动的磨碗,原煤在磨碗上方被挤压、研磨成粉。 4.叶轮装置安装在磨碗外圆上,它能使通过磨碗外经与分离器体之间环隙 的热空气均匀分布,从而控制磨煤机碾磨区域的风粉混合物。 5.三只单独的弹簧加载的磨辊装置悬挂在分离器体内,位于磨碗的上方, 当原煤充满磨辊与磨碗之间隙时,磨辊能自由转动。 6.分离器体、导向衬板、装有折向门装置和内锥体的分离器顶盖和分离器。 这些部件分离煤粉,并引导风粉向上,流经折向门装置将较粗的煤粉从气流中分离出来,并回落到磨碗进一步碾磨。 7.出口文丘利和多出口装置,这些部件把煤粉和气流分成均匀的四(五或 六)股。 8.磨煤机排出阀装置装在多孔出口装置的顶部,排出阀装置由四(五或六) 个气动闸阀组成,在磨煤机停用时把磨煤机和运行锅炉隔离开来,检修时也用它来隔离磨煤机。

称重给煤机说明书

ICS型称重给料机使用说明书 太原市振中科技有限公司

目录 1. 产品概述 (3) 2. 型号表示 (3) 3. 基本构成 (3) 4. 结构特点 (4) 5. 技术参数 (4) 6. 工作原理 (5) 7. 称重传感器使用 (6) 8. 设备使用事项 (8)

1.产品概述 称重给料机(俗称定量皮带给料机)是一种连续称量给料设备,用于固体物料的定量输送。能自动按照预定的程序,依据设定给料量,自动调节皮带转速,使物料流量等于设定值,以恒定的给料速率连续不断的输送散状物料,可用于需要连续给料的配料场合,在国内外电力煤炭、冶金、矿山、建材、化工、轻工、港口等行业得到广泛应用。 2.型号表示: 3.基本构成 称重给料机主要有机械部分、传感器、电气仪表部分组成。 3.1.机械部分: 机械部分由机架、传动装置、传动辊筒、称量装置、防偏纠偏装置、梨形清扫器、头部清扫器、托辊、皮带、卸料罩、料斗、底座、标定棒等组合而成。它是定量称重物料的承载及输送机构。 3.2.传感器: 称重给料机有称重、测速两种传感器。 1、称重传感器 称重传感器将称重辊承受的负荷转换为电信号,提供给称重仪表作进一步处理。称重给料机采用本公司生产的MTB系列称重传感器,传感器容量规格、数量根据称重给料机结构形式,称重范围配置。 2、测速传感器 测速传感器将物料的运作速度转换成脉冲信号,从而控制称重仪表的采样频率。称重给料机选用光电脉冲式测速传感器.

3.3.电气仪表部分 电气仪表部分对传感器或变送器输出信号进行处理;显示被称物料物体的计量结果;并可输出模拟或数字电信号,从而实现所需的自动控制。 4.结构特点 1、皮带更换容易。只要张紧装置松开皮带,移动一侧支架,就可取下皮带更换。 2、减速电机采用空心轴直接套装于主动轴上,密封性好,结构紧凑,安装方便, 使用可靠。 3、主被动辊采用带座轴承安装,安装调整灵活方便。 4、计量精度受皮带影响小。由于有皮带自动张紧装置,张力基本恒定,称重时 称重传感器最大位移量仅0.2mm,所以皮带张力对计量精度的影响可忽略不计。 5、自动纠偏装置,皮带自动跟随,不产生跑偏和隆起现象。 6、对于不同物料和不同工艺要求,采用不同的给料料斗,并有挡料板和配套的 卸料溜子。 7、梨形清扫器、胶带清扫器及时清除夹离物,皮带不会因粘附物料而引起皮重 变化,影响称量精度,同时可避免皮带损伤。 8、配有标定挂码支架,可随时对计量精度进行校验。 5.技术参数 给料精度:±0.5% 给料流量:0.5-500t/h(具体给料流量见设备标牌) 使用环境温度:-10℃至+40℃ 使用主电源:380VAC±10% 50HZ±2% 使用仪表电源:24VDC±10% Max1A 6.工作原理 6.1.计量原理 物料通过称量段平台将负荷加载至称重辊上,称重辊又将作用力传输给称重传感器,称重传感器输出电压通过放大传输给称重仪表微处理器,微处理器通过一系列计算得出有关的物料实际给料量、物料的累计量等数值。

磨煤机高压油站说明书

GYZ2-25 型高压油泵站 使用和维护说明书 2009年3月 目录 1. 概述 (2) 2. 主要元件说明 (2) 3. 系统操作步骤 (5) 系统的调试..................................................................................5 系统的运行 (6) 检修后的操作步骤...................... (7) 主要元件工作状态 (7) 4. 系统操作步骤 (7) 系统的安装 (7) 油液的加注 (7) 系统的循环 (7) 系统的维护….………………………………………………….………………..7 附注1. 管路的冲洗……………………………………………….……………10 附注2. 原理图………………………………………..…………………….…A3 概述 磨煤机加载系统是磨煤机的重要组成部分,由高压油泵站、油管路、液动换向阀、加载油缸、蓄能器等部件组成。其功能如下:为磨辊施加合适的碾磨压力,加载压力由比例溢流阀根据指令信号来控制:同步升起和落下磨辊。磨辊所需的碾磨压力是由液压系统提供的,加压系统包括三个油缸及蓄能器,蓄能器内有橡胶气囊,内充氮气,蓄能器的充油侧直接与油缸的活塞杆侧连接,三个油缸连接在公共供油管路上。高压油泵站安装在靠近磨煤机的基础上,加载油缸和蓄能器安装在磨煤机上,三个带蓄能器的油缸由高压油泵站提供动力。高压油泵站用管道连接到加载油缸上,连接管道采用0Cr18Ni9冷拔无缝钢管,管路连接用焊接式管接头。油箱容积920L ,第一次加油量约820L 。采用L-HM46抗磨液压油,油液从空气滤清器加入,并需经过过滤精度≤10um 的过滤机过滤。在高压油系统设备和管路全部安装完后,高压油系统必须打油循环,当高压油系统油液清洁度达到NAS1638标准八级时,高压油系统方可投入运行。参见磨煤机高压油系统液压原理图。 北 京 电 力 设 备 总 厂 BEIJING POWER EQUIPMENT GROUP

给煤机检修作业指导书-一期

Q/DHP 1304.06.05 -2011 2011-06-20日发布2011-06-30日实施内蒙古岱海发电有限责任公司发布 QB

前言 保证设备检修符合检修工艺质量要求、文明生产管理标准。 所有参加本项目的工作人员,质检人员必须遵循质量保证程序,安监人员必须遵循安全保证程序。起草单位:设备部。 起草人:安子健 初审人:白伟 审核人:白德龙 批准人:郭养富 委托设备部负责解释。

目录 1 目的 (1) 2 适用范围 (1) 3 作业条件 (1) 4 风险分析/危害辨识 (1) 5 组织及人员分工 (3) 6 能源控制与环保 (3) 7 工具、材料和备件明细 (6) 8 检修工序、工艺及质量标准 (6) 9 检修历史记录 (11) 10 连续运行时间统计 (11) 11 修前运行状况 (12) 12 设备存在缺陷 (12) 13 检修质量记录及验收 (12) 14 更换备品备件及材料检验记录 (15) 15 试运记录 (17) 16 完工报告单 (18) 17 设备检修不符合项目处理单 (19) 18 承包商经验反馈 (20) 19 业主检修经验反馈 (20)

Q/DHP 1304.06.05-2011 给煤机检修作业指导书 我厂一期给煤机为沈阳STOCK公司产品,为皮带称重式给煤机。通过变频器控制皮带速度从而控制给煤率。可就地运行,也可接收远方给煤率指令。通过称重传感器与皮带速度的运算可计算出当前给煤率,与给煤率指令形成闭环控制,保证给煤率准确。称重传感器故障时可通过容积式给煤计算方式计算出当前给煤量。称重传感器可定期标定,保证称重准确。 1 目的 1.1 保证STOCK给煤机控制系统检修符合检修工艺质量要求、文明生产管理要求。 1.2 为所有参加本项目的工作人员,质检人员确定必须遵循的质量保证程序。 1.3 保证给煤机稳定可靠运行。 1.4 保证给煤机的给煤率测量准确可靠。 2 适用范围 适用于内蒙古岱海发电有限责任公司一期STOCK给煤机控制系统检修、标定工作。 3 作业条件 3.1 办理检修工作票。 3.2 确认所有措施到位,给煤机及控制系统完全隔离。 3.3 机械检修完毕。 3.4 给煤机两侧人孔打开。 4 风险分析/危害辨识 4.1 检修总体危害辨识 4.1.1 参加检修的人员进行安全教育和技术培训,达到上岗条件。 4.1.2 给煤机系统完全解列,控制回路停电。 4.1.3 使用电气工具时,要安装漏电保护器和绝缘手套,防止人员触电。 4.1.4 所带的常用工具、量具应认真清点,绝不许遗落在设备内。 4.1.5 各作业过程作业组长要进行安全交底,做好危险预想。 4.2 解体阶段的风险分析 4.2.1 检修场地应敷设胶皮或塑料布,防止污染地面,做好三不落地。

HP863磨煤机使用说明书文档

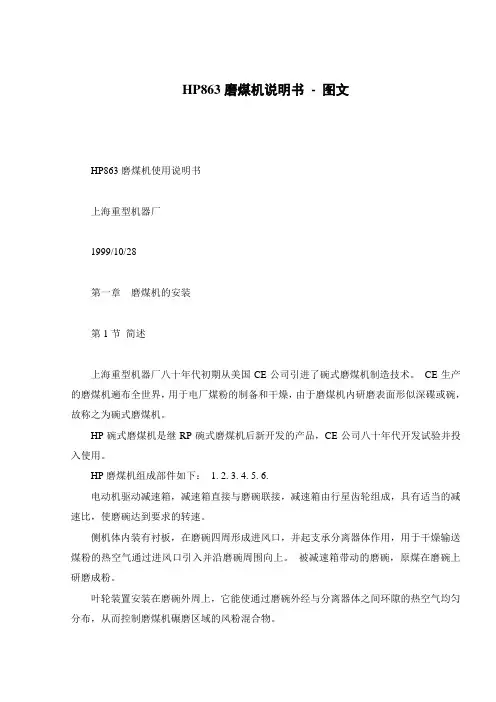

HP863磨煤机使用说明书 上海重型机器厂 1999/10/28

第一章磨煤机的安装 第1节简述 上海重型机器厂八十年代初期从美国CE公司引进了碗式磨煤机制造技术。 CE生产的磨煤机遍布全世界,用于电厂煤粉的制备和干燥,由于磨煤机内研磨表面形似深碟或碗,故称之为碗式磨煤机。 HP碗式磨煤机是继RP碗式磨煤机后新开发的产品,CE公司八十年代开发试验并投入使用。 HP磨煤机组成部件如下: 1.电动机驱动减速箱,减速箱直接与磨碗联接,减速箱由行星齿轮组成,具有适 当的减速比,使磨碗达到要求的转速。 2.侧机体内装有衬板,在磨碗四周形成进风口,并起支承分离器体作用,用于干 燥输送煤粉的热空气通过进风口引入并沿磨碗周围向上。 3.被减速箱带动的磨碗,原煤在磨碗上研磨成粉。 4.叶轮装置安装在磨碗外周上,它能使通过磨碗外经与分离器体之间环隙的热空 气均匀分布,从而控制磨煤机碾磨区域的风粉混合物。 5.三只单独的弹簧或液压加载的磨辊装置悬挂在分离器体内,位于磨碗的上方, 当原磨充满磨辊与磨碗之间隙时,磨辊能自由转动。 6.分离器体、导向衬板、装有折向装置和内锥体的分离器顶盖和分离器。这些部 件容纳煤粉,并引导风粉向上,流经折向装置将较粗的煤粉从气流中分离出来,并回落到磨碗进一步碾磨。 7.出口文丘利和多孔出口装置,这些部件把煤粉和气流分成均匀的四股。 8.磨煤机排出阀装置装在多孔出口装置的顶部,排出阀装置由四个阀组成,在磨 煤机停用后有存煤时把磨煤机和运行锅炉隔离开来。检修时也用它来隔离磨煤机。 1.HP磨煤机主要部件的参考重量:

第二章磨煤机的维修 第1节一般的维修方法 1.概述: 磨煤机是一种宜于长期连续工作,其工作部件之间相互磨损很少的大型机械。然而,由于被碾磨的煤中混入有硫化铁类和其它硬质的物质。这些物质会降低磨煤机的零部件,诸如磨辊套、磨碗衬板、折向衬板、中间衬板、叶轮衬板、侧机体衬板、内锥体衬板和石子煤刮板的使用寿命。 当然,磨煤机的磨损还取决于其它许多变化的因素。若要制订一个专门的日常维修和维护规程是困难的。煤质、单台磨机的累计运行小时数,受锅炉负荷影响的磨机利用率以及检修人员的工作质量都是影响磨煤机检修周期和计划制定的因素。有效的检修、维护计划只能建立在各电厂实际运行经验积累的基础上,要求对每台磨煤机从安装运行开始就建立精确的运行记录,比如:单台磨机运行时间[注1]、有关的磨煤机性能、电厂工作计划、机组负荷、停机、检查、维修和其它有关的数据。 2.维修范围: 磨煤机磨损零件的更换或修复,应由对磨煤机结构和性能熟悉的检修人员凭经验作出判断,根据磨损的程度,磨损部位和形状而采取相应的措施。有些情况下磨损的表面可以修复,而在另外一些情况下则更换零件为实际。下列零件是通常易于磨损的零件。 2.1磨碗衬板和磨辊套 磨碗衬板和磨辊套的过量磨损会造成磨煤机出力降低和石子煤溢出量增大。可以在衬板或衬套全新时制做一个轮廓样板,用来检查磨损后的磨损程度部位。 2.2折向衬板中间衬板以及叶片衬板装置 磨煤机装有陶瓷或其它材料的内部衬板。它们的磨损与其它安装有关,当衬板出现过薄或穿孔等严重磨损时必须更换。 2.3叶轮 叶轮可调节罩与分离器体底部的折向衬板支架之间的间隙应保持为13±1.5mm。若无法调节,则应更换可调节罩。如果叶轮扇形体和空气节流环严重磨损也应更换。 2.4磨碗延伸环 延伸环出现严重磨损时应给予更换。 2.5侧机体绝热板 侧机体绝热板如严重磨损,应进行更换,石子煤刮板与底板保持合适的间隙,能减少绝热板和刮板的磨损。 2.6侧机体衬板和进风口叶片 磨煤机石子煤溢出量过多会使侧机体衬板和进风口叶片端部磨损,磨损严重应更换或修复。 2.7石子煤刮板 刮板的底部最易磨损,可用堆焊修复[注2]。保持好刮板的支承(销和衬套)可以减缓磨损。

给煤机维护使用操作手册(中文)

使用操作手册 给煤机(GM - BSC 22-26) 上海大和衡器有限公司

概述 近年来,由于石油供给状态已经恶化, 作为石油代用品的煤已越来越广泛地发挥其应有的作用。长期以来,上海大和衡器有限公司生产制作的给煤机、定量皮带秤、皮带秤已广泛地应用于电力、钢铁、化工、造纸、化肥工业,等等。 上海大和衡器有限公司生产制作的耐压式给煤机适用于正压式磨煤机和负压式磨煤机,并具有本质防爆特性和节能特性,因此广泛应用于供煤系统,并赢得了较好的评价和信誉。 上海大和衡器有限公司生产制作的耐压式给煤机采用重量传感器检测到煤流的单位长度的瞬时重量信号,同时速度传感器检测到速度脉冲信号。通过控制系统将重量信号与速度信号进行乘积运算,从而求得煤的真实流量(输送量)。控制系统将煤的真实流量和用户设定的输送量(设定量)进行逐次比较,其差值信号反馈给变频器,用于调节输送胶带速度,从而保证煤的真实流量和设定量相一致。

.安全预防 需实行正确操作和定期检修,以保证給煤机安全运行。谨请在完全读完本手册并且了解了给煤机后,操作和保养该设备。完全理解了给煤的结构和安全操作的意义,才能预防人员伤亡事故的发生,才能避免设备的毁损。 从另一方面来说,安全工作就是防止设备故障和正确操作,有效维护,以致设备能发挥它的最高性能。 标志的含意: 在设备运行时,在标志附近范围内较危险,如果没有做到安全操作,可能 引起伤亡事故和设备的毁坏。必须绝对遵守安全操作规范,避免出现危险的情形。 在设备运行时, 在标志附近范围内较危险,必须注意到工作环境的危险性,以避免出现伤亡事故。必须绝对遵守安全操作规范,避免出现危险的情形。 在操作时必须小心谨慎,如果没有预防措施,可能引起现伤亡事故的发生。必须绝对遵守安全操作规范,避免出现危险的情形。 必须正确操作,有效维护,以致设备能发挥它的最高性能。同时需绝对遵 守安全操作规范,避免出现事故苗头。 必须完全了解设备的特性,才能保证设备正常工作和能发挥它的最高性能。 DANGER WARNING CAUTION IMPORTANT REFERENCE

ZGM系列振动给煤机说明书

ZGM系列振动给煤机 ■用途: ZGM系列振动给煤机广泛应用于煤炭行业,把原煤及粉煤从贮料仓均匀或定量给到受料设备中,它具有起动迅速,停车平稳,维修少,安装方便,结构简单等特点,是煤炭行业中给料的理想设备。 ■型号说明 ZG M Z □ ┬┬┬┬ ││││ │││└───────────-处理量 │││ ││└─────────────座式(吊式不标注) ││ │└──────────────-煤用

│ └────────────────振动给料机代号 ■技术参数 座式 吊式

■工作原理和结构 该系列给煤机的给料过程是利用特制的振动电机或两台电动机带动激振器驱动给料槽沿倾斜方向作周期直线往复振动来实现,当给料槽振动的加速度垂直分量大于重力加速度时,槽中的煤被抛起,并按照抛物线的轨迹向前跳跃运动,抛起和下落在瞬间完成,由于激振源的连续激振,给煤槽连续振动,槽中的煤连续向前跳跃,以达到给煤的目的。 ■安装与调试 座式给煤机安装前,先把现场基础与给煤机安装图对照,检查后,预埋钢板,钢板厚度为20mm,平面度不大于1.5‰mm。 给煤机安装完毕,调整好相对位置,电动机的轴线应低于激振器轴线2-3mm。四个减振弹簧的压缩量不得超过±3mm。调整好后把弹簧支座、电机支架与预埋钢板紧固或点焊牢固。 给煤机的两台电机的转向必须相反。 安装完毕运行2-4小时,机体运行平稳,横摆不大于0.5,无异常噪音后,再紧固螺栓方向投入使用。 在使用中若处理能力不够,在允许的情况下,可调整振动电机或激振器的激振力的大小,以达到最佳效果。

■激振力的调整 卸下防护罩 将两外偏心块拧松 同相位、同角度、调节两外偏心块 拧紧调节螺栓,装上防护罩 激振器和振动电机的轴承温升不大于80℃(电阻法) ■维护与保养 给煤机在工作过程中,应注意槽体运动是否平稳,如发现运转不正常或有异常声音,应立即停机检查。 激振器每月加注一次3#锂基脂润滑,轴承每年应检查清理一次,查看轴承的磨损程度,必要时及进更换维修。 应经常检查连接部位的紧固螺栓是否松动,应及时消除隐患。 技术参数

EG2490给煤机说明书1

沈阳施道克电力设备有限公司 沈阳铁西区肇工北街六号 (+86)-024-******** EG-2490称重式给煤机 储存安装运行维护 说明书 沈阳施道克电力设备有限公司 . 铁西区肇工北街六号· 中国,沈阳 Tel: (+86)-024-2552 4703 Fax: (+86)-024-2582 0538

目录 1 储存和安装 2 操作 3 维护 1.0 储存和安装 1.1接收检查 1-1 1.2 储存程序 1-1 1.3 储存维护程序 1-2 1.4 补充储存程序 1-2 1.5 安装程序 1-3 1.1 接收检查 接收货物时,应检查设备有无缺损或机械性损坏,并通知独立承运方。同时还应通知沈阳施道克电力设备有限公司,以便安排发运。 1.2 储存程序 工厂在发货之前,根据现场需要(如需延长存放期等情况),对设备已采取充分的防护措施。这里给出的储存程序为推荐采用的,希望对设备维护有进一步帮助。 1.2.1 定期检查存放区域,确保其清洁,定期整理报废的包装物和无用物品, 设备存放区仅限于专职负责人进入,其他人员未经批准不得进入。设备需 存放或移走时,应对包装物及保护盖的封盖物进行严格检查,经确认完整 无损后方可进行存放、移动。应定期、及时检查包装物及包装物内物品, 保证其完整无缺,如包装损坏应按原包装方法重新包装,并实施表面防护 处理。 1.2.2 设备存放要求:应尽量减少搬动,在最少搬动情况下保证通道顺畅,以 便于检查和维护。标识、标签应置于不须搬动即可见处。运输文件应附于 每个包装箱的外侧并标明内装的设备。 1.2.3 在所有存放过设备的地点都应保证有文件记录,诸如1.3节储存维护程序 中所述的特殊定期维护要求等均应包含在记录中。 1.2.4 在运输时,给煤机的电机、减速机、入煤口、空气闸门以及给煤机上安 装的电控箱和控制柜的柜门都封盖了胶膜,因此,收到给煤机进行仓储时 要进行认真的检查并及时更换损坏的封盖物。 1.2.5 所有安装了电控箱的给煤机都必须存放于具有供暖和通风的建筑内,环 境温度应控制在最低5℃(40℉)和最高50℃(120℉)之间。控制柜的柜门 必须关紧,挤住密封垫。 1.2.6 不带电控箱的给煤机应存放于有供暖的仓库或封闭的建筑物内。如必须 存放于露天或非封闭的建筑内时,应给整个设备封盖上防水、防潮、防霉、通风的苫布,并摆放于便于检修的地方。由于以此种方式存放设备时,在 苫布和胶膜的下面可能会形成冷凝,因而要在封盖物的下面放置干燥剂,

ZGM113N型中速辊式磨煤机使用和维护说明书

使用和维护说明书北京电力设备总厂 2006年02月

目录 前言 (1) 第1篇磨煤机使用和操作说明 (2) 1. 代号和技术数据 (3) 2. 工作原理 (3) 3. 部件介绍 (5) 4. 使用、操作要求 (9) 5. 启、停说明 (14) 6. 启动前和运行检查 (17) 7. 运行故障及处理 (19) 第2篇磨煤机维护、检修说明 (22) 1. 维护、检修注意事项 (23) 2. 停机时的保养与维护 (23) 3. 维护、检修要求 (26) 4. 碾磨件及内部零部件拆卸与安装 (29) 5. 内部部件的维修 (31) 第3篇盘车装置使用和维护说明 (37) 1. 技术要求 (38) 2. 其它参数 (38) 3. 使用要求 (38) 4. 安装与调整 (39) 5. 维护保养 (39) 第4篇磨煤机安装与调试导则 (40) 1. 安装事宜 (41) 2. 安装说明 (41) 3. 启动前的调试 (48)

ZGM113N型中速辊式磨煤机使用和维护说明书前言 前言 感谢您选用了我厂的ZGM型中速辊式磨煤机,为了使您更好地了解设备,使设备更好地为您的系统服务,我们编写了这本使用说明书,希望能给您以帮助,并真诚地希望您对其中的不足之处给予指出。 本使用说明书是根据ZGM型中速辊式磨煤机的特点和现场运行情况编写的,其中对磨煤机的运行、检查、维护、检修要求大部分是针对磨煤机易出问题的环节和总结现场出现的问题而提出的,所以下面提出的要求,用户在使用过程中请务必遵守: ①磨煤机运行应严格按照运行要求,不能违章操作。 ②必须保证一次风量,一次风量的测量装置要定期标定,这对磨煤机运行极为重要。 ③定期对磨煤机检查、维护,绝不允许连续数千小时不停磨、不检查、不间断地运行。 ④一次风入口隔绝门至关重要,没有严密的隔绝门就无法进入磨内检查、维护和检修。 ⑤出粉管上要有隔绝门。 ⑥必须为检查、维护、检修工作创造必要的条件。 ⑦应配置单独的密封风系统,不要直接采用冷一次风作为密封风。 本说明书内容的大部分已经实践验证,用户可按说明书中有关规定进行操作。其中检查、维护、检修等内容仅作一般说明,用户应根据实际情况编制较详细规程。同时我们将继续完善和修订使用说明书,并把修订内容通知用户。

磨煤机高压油站说明书

GYZ2-25型高压油泵站 使用和维护说明书 2009年3月 北 京 电 力 设 备 总 厂 BEIJING POWER EQUIPMENT GROUP

目录 1. 概述 (2) 2. 主要元件说明 (2) 3. 系统操作步骤 (5) 3.1系统的调试 (5) 3.2系统的运行 (6) 3.3检修后的操作步骤...................... (7) 3.4主要元件工作状态 (7) 4. 系统操作步骤 (7) 4.1系统的安装 (7) 4.2油液的加注 (7) 4.3系统的循环 (7) 4.4系统的维护 (7) 附注1. 管路的冲洗 (10) 附注2. 原理图………………………………………..…………………….…A3

I. 概述 磨煤机加载系统是磨煤机的重要组成部分,由高压油泵站、油管路、液动换向阀、加载油缸、蓄能器等部件组成。其功能如下:为磨辊施加合适的碾磨压力,加载压力由比例溢流阀根据指令信号来控制:同步升起和落下磨辊。磨辊所需的碾磨压力是由液压系统提供的,加压系统包括三个油缸及蓄能器,蓄能器内有橡胶气囊,内充氮气,蓄能器的充油侧直接与油缸的活塞杆侧连接,三个油缸连接在公共供油管路上。高压油泵站安装在靠近磨煤机的基础上,加载油缸和蓄能器安装在磨煤机上,三个带蓄能器的油缸由高压油泵站提供动力。高压油泵站用管道连接到加载油缸上,连接管道采用0Cr18Ni9冷拔无缝钢管,管路连接用焊接式管接头。油箱容积920L,第一次加油量约820L。采用L-HM46抗磨液压油,油液从空气滤清器加入,并需经过过滤精度≤10um的过滤机过滤。在高压油系统设备和管路全部安装完后,高压油系统必须打油循环,当高压油系统油液清洁度达到NAS1638标准八级时,高压油系统方可投入运行。参见磨煤机高压油系统液压原理图(23MG00.21)。 II.主要元件说明 1、序号1和2,油泵组I 油泵组I由电动机、齿轮泵、联轴器和支架等组成,油泵型号PFG-327/D-HT,电动机型号Y160L-8-HT,压力等级23MPa,功率7.5kW,转速720r/min,最大流量14.8L/min,油泵最大工作压力15MPa。旋转方向从泵轴端看为顺时针方向。油泵组安装在油箱上盖上,为加载系统提供动力源。 2、序号3,双筒滤油器 双筒滤油器管式连接,公称通径32mm,进出油口为M18X1.5,压力等级20MPa,公称流量190L/min,过滤精度10μm,滤芯型号XFL-190X10H。双筒滤油器系一种在用滤筒与备用滤筒可切换使用的滤油器,在更换滤芯时,系统油液不会中断。滤油器上设有两个安装螺孔,滤油器牢固地安装在支座上。两个滤筒的下端均设有放油螺塞,更换滤芯时可减少油液流失,上端设有放气螺塞,可方便地将滤油器内部或管路中的气体排除。在切换阀体的侧面有两个旁路阀,需要切换滤筒时先打开备用滤筒侧的旁路阀,完成切换后再关紧该阀。滤油器配有压差发讯器和目测装置,当滤油器进出口压差达到0.35MPa时压差发讯器发出报警信号,目测装置的芯棒伸出红圈,表示在用滤芯堵塞需要更换,滤芯更换后应将目测装置的芯棒手动复位。 3、序号4,三通选择球阀 公称通径6mm,压力等级50MPa。正常运行时,压力油直通系统。调试时,通过切换三通选择球阀手柄,使油液经回油滤油器直接回油箱起旁路滤油的作用。 4、序号11,单向阀 公称通径10mm,压力等级25MPa,开启压力0.035Mpa,额定流量40L/min。该阀的作用是防止油泵停止时油液倒流回油泵,提高泵的稳定性。 5、序号6,电磁换向阀 电磁换向阀为二位四通换向阀,双电磁铁钢球定位,最高使用压力31.5MPa,交流电源240V、50Hz,最大流量120L/ min。6.1电磁换向阀为加载系统换向阀,该阀在提升磨辊和提升磨辊后至下降前两种工况下在右功能位;在其他工况下在左功能位。6.2电磁换向阀为控制系统换向阀,该阀在准备提升磨辊、提升

循环流化床锅炉给煤机介绍

循环流化床给煤机介绍 1、产品概述 目前世界上,专业研制开发循环流化床给煤、给料设备的制造商仍然是美国STOCK设备公司,我国最早的流化床电厂:宁波中华纸业自备电厂,镇海炼化自备电厂均采用美国STOCK给煤机。即便现在,在流化床锅炉给煤设备基本国产化的情况下,国内首台300MW 循环流化床电厂-四川白马电厂的给煤机仍然采用美国STOCK给煤机。 循环流化床电厂在我国发展的历史并不是很长,九十年代初在我国沿海城市开始建设,我公司是国内首家提供与循环流化床锅炉配套的计量给煤机、计量石灰石给料机和埋刮板给煤机的设备制造厂家。目前,国内最早的CFB用户-杭州热电厂、重庆爱溪电厂给煤机已运行8、9年,情况较好。这些电厂是我公司第一代产品。2001年,芬兰FW公司总包的上海石化自备电厂,2004年我国投建的300MW循环流化床电厂云南小龙潭电厂、内蒙蒙西电厂,这些电厂系统及设备的复杂程度均高于目前国内流化床电厂的给煤形式,给煤机和给料机在国内唯一选中沈阳STOCK公司。 微机控制称重式计量给煤机是燃煤电厂锅炉系统中的关键辅机设备之一,在CFB锅炉系统中称重式计量给煤机的首要功能是将煤连续均匀的送入锅炉中,同时通过微机控制系统,在运行过程中完成

准确称量并显示给煤情况,同时根据锅炉燃烧情况自动调节控制不同煤种给煤量,使供煤量与燃烧空气量配比科学,保证燃烧始终处于最佳状态,即保证实际给煤量与锅炉负荷相匹配,进而保证电厂获得最佳经济效益。 我公司生产的给煤机是集十几年研制,生产给煤机的经验,并融合目前世界上先进美国STOCK公司称重式给煤机和其他类型给煤机的优点研制开发的结构合理,性能先进,运行安全可靠的理想给煤设备。 2、产品组成系统说明 对于CFB锅炉系统,称重式计量给煤机系统主要由:煤仓出口煤闸门,上部落煤管,可调联接节,称重式计量给煤机等部分组成。其中称重式计量给煤机由给煤机本体,微机控制系统、主驱动电机、主驱动减速机、清扫机构驱动电机、清扫机构驱动减速机、称重系统、报警保护系统等主要部分组成。 在CFB锅炉系统中,由于燃料(煤)是由给煤机直接给到锅炉中的,因此给煤机能否连续,可靠的运行是尤为重要的。如果给煤机不能可靠的运行,实现连续给煤不仅加大设备的维护量,更为严重的是影响锅炉的运行,降负荷甚至停炉。

HP1003磨煤机说明书

HP963-1003磨煤机使用说明书 上海重型机器厂 2004-06-07

第一章磨煤机的安装 第1节简述 上海重型机器厂八十年代初期从美国CE公司引进了碗式磨煤机制造技术。 CE生产的磨煤机遍布全世界,用于电厂煤粉的制备和干燥,由于磨煤机内研磨表面形似深碟或碗,故称之为碗式磨煤机。 HP碗式磨煤机是继RP碗式磨煤机后新开发的产品,CE公司八十年代开发试验并投入使用。 HP磨煤机组成部件如下: 1.电动机驱动减速箱,减速箱直接与磨碗联接,减速箱由行星齿轮组成,具有适 当的减速比,使磨碗达到要求的转速。 2.侧机体内装有衬板,在磨碗四周形成进风口,并起支承分离器体作用,用于干 燥输送煤粉的热空气通过进风口引入并沿磨碗周围向上。 3.被减速箱带动的磨碗,原煤在磨碗上研磨成粉。 4.叶轮装置安装在磨碗外周上,它能使通过磨碗外经与分离器体之间环隙的热空 气均匀分布,从而控制磨煤机碾磨区域的风粉混合物。 5.三只单独的弹簧或液压加载的磨辊装置悬挂在分离器体内,位于磨碗的上方, 当原磨充满磨辊与磨碗之间隙时,磨辊能自由转动。 6.分离器体、导向衬板、装有折向装置和内锥体的分离器顶盖和分离器。这些部 件容纳煤粉,并引导风粉向上,流经折向装置将较粗的煤粉从气流中分离出来,并回落到磨碗进一步碾磨。 7.出口文丘利和多孔出口装置,这些部件把煤粉和气流分成均匀的四股。 8.磨煤机排出阀装置装在多孔出口装置的顶部,排出阀装置由四个阀组成,在磨 煤机停用后有存煤时把磨煤机和运行锅炉隔离开来。检修时也用它来隔离磨煤机。 附图是为了便于阐明文字资料,供参考。 第2节磨煤机部件的存放和防护 1.现场存放规定: 磨煤机太大不便运输,必须分装成许多部件和散装零件。如磨煤机零部件要求

磨煤机润滑油站说明书

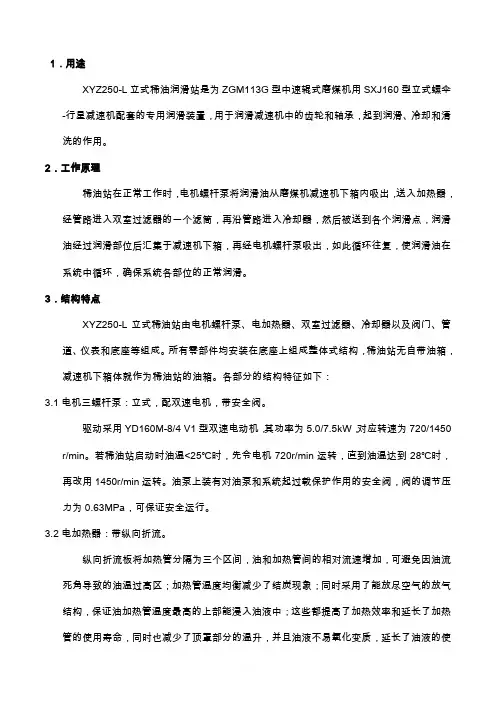

1.用途 XYZ250-L立式稀油润滑站是为ZGM113G型中速辊式磨煤机用SXJ160型立式螺伞-行星减速机配套的专用润滑装置,用于润滑减速机中的齿轮和轴承,起到润滑、冷却和清洗的作用。 2.工作原理 稀油站在正常工作时,电机螺杆泵将润滑油从磨煤机减速机下箱内吸出,送入加热器,经管路进入双室过滤器的一个滤筒,再沿管路进入冷却器,然后被送到各个润滑点,润滑油经过润滑部位后汇集于减速机下箱,再经电机螺杆泵吸出,如此循环往复,使润滑油在系统中循环,确保系统各部位的正常润滑。 3.结构特点 XYZ250-L立式稀油站由电机螺杆泵、电加热器、双室过滤器、冷却器以及阀门、管道、仪表和底座等组成。所有零部件均安装在底座上组成整体式结构,稀油站无自带油箱,减速机下箱体就作为稀油站的油箱。各部分的结构特征如下: 3.1电机三螺杆泵:立式,配双速电机,带安全阀。 驱动采用YD160M-8/4 V1型双速电动机,其功率为5.0/7.5kW,对应转速为720/1450 r/min。若稀油站启动时油温<25℃时,先令电机720r/min运转,直到油温达到28℃时,再改用1450r/min运转。油泵上装有对油泵和系统起过载保护作用的安全阀,阀的调节压力为0.63MPa,可保证安全运行。 3.2电加热器:带纵向折流。 纵向折流板将加热管分隔为三个区间,油和加热管间的相对流速增加,可避免因油流死角导致的油温过高区;加热管温度均衡减少了结炭现象;同时采用了能放尽空气的放气结构,保证油加热管温度最高的上部能浸入油液中;这些都提高了加热效率和延长了加热管的使用寿命,同时也减少了顶罩部分的温升,并且油液不易氧化变质,延长了油液的使用寿命。 3.3双室过滤器:采用纵向导流和上下磁过滤结构,带三位六通换向阀。 油液由换向阀进入过滤器中部后,由导向套引入下部,先均匀地经过下部磁过滤装置并由下而上均衡地通过滤网,再同样均衡地流过上部磁过滤装置,最后经换向阀进入下一个循环装置。这一循环过程中,各过滤装置均能均匀地受载并充分发挥其作用,因此,一面有利于提高通导能力,并增强各部分特别是高精度滤芯的滤油作用;另一方面由于滤芯的均匀阻污作用,使得在同样使用条件下可有效减少过滤器的压降,延长了过滤器的

GLD给煤机安装说明书

目录 一、概述……………………………………………………………………第1页 二、结构及工作原理 (2) 三、甲带给料机的优点……………………………………………………第3页 四、甲带给料机型号参数 (3) 五、安装说明 (7) 六、调试说明………………………………………………………………第7页 七、使用、维护与检修 (7) 八、定货及提供服务说明 (9)

一、概述 我公司生产的甲带给料机是根据专利技术研制开发的新型产品,于2002年7月通过了山东科技厅组织的科技成果鉴定(鲁科成鉴字2002第341号),主要用于国民经济生产各部门物料传送系统中料仓的给料,克服了目前给料系统中广泛使用的往复式和振动式给料机的缺点,改间断给料方式为连续给料方式,变恒定给料量为根据用户需要,给料量动态连续可变,使给料系统更能满足高效、节能、环保的要求。 目前,料仓给料系统中所使用的给料机主要有K型往复式和振动式给料机(见煤矿机械设备选型手册和各生产厂产品样本),两种给料方式的给料机,其结构及工作原理是:在料仓下部设一导料槽,导料槽底板为活动式,用一动力装置带动底板循环往复运动,当底板向给料口方向运行时,物料随底板一起运动,完成给料过程;当底板向反方向运行时,物料在内压力及内外摩擦力的共同作用下,物料并不随底板一起运动;底板不断循环往复运动,仓内物料不断的被送往出料口。两种给料方式的不同点是,给料频率和幅值及运动轨迹的不同。 K型往复式给料机的缺点是:给料机底板在回程中需承受物料很大的摩擦力,所以需要较大的驱动功率,能耗大;由于功率大,结构受力也大,设备重量大;由于给料过程是往复运动,设备振动大,噪音也大;由于结构受力大,运动件磨损快,维修量大;由于给料不连续,生产率较低。 振动式给料机的缺点是:由于给料频率高,噪音也大;由于是靠高频振动给料,其振幅和频率受物料粒度及比重影响较大,所以给料量不稳定,给料量的调整也比较困难;由于是靠振动给料,给料机必须起振并稳定在一定的频率和振幅,但振动参数对底板受力状态很敏感,故底板不能承受

ZGM-113G型磨煤机说明书(123)

ZGM113型中速辊式磨煤机使用和维护说明书第一篇磨煤机使用和操作说明 第一篇磨煤机使用和操作说明 1?代号和技术数据 1.1代号 1.2技术数据 1.2.1煤种范围 煤种烟煤,部分贫煤和部分褐煤 发热量16?31MJ/kg 表面水份< 18% 可磨性系数HGI=40 ?80(哈氏) 可燃质挥发份16?40% 原煤颗粒0 ?40mm 煤粉细度R90=10 ?40% 1.2.2磨煤机技术数据 标准研磨出力 额定功率 电动机额定功率 电动机电压电动机 转速电动机旋转方 向磨煤机磨盘转速 磨煤机旋转方向通 风阻力磨机额定空 气流量 512kW 560kW 6000V 990r/mi n 逆时针(正对电机输入轴)24.4r/mi n 顺时针(俯视) < 6410Pa 25.14kg/s 58 t/h (DL/T 5145-2002 标准) Z G M 113 N N型,不表示

磨煤机磨煤电耗量6?10 kW ? h/t (100%磨煤机出力) 2.工作原理 ZGM113磨煤机是一种中速辊盘式磨煤机,其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自 转的磨辊组成。原煤从磨机的中央落煤管落到磨环上,在离心力作用下将原煤运动至碾磨滚道上,通过磨辊进行碾磨。三个磨辊沿圆周方向均布于磨盘滚道上,碾磨力则由液压加载系统产生,通过静定的三点系统,碾磨力均匀作用至三个磨辊上,这个力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础(见图 1 —1)。原煤的碾磨和干燥同时进行,一次风通过喷嘴环均匀进入磨环周围,将从磨环上切向甩出的煤粉吹送至磨机上部的分离器,在分离器中进行分离,粗粉被分离出来返回磨环重磨,合格的细粉被一次风带出分离器。 难以粉碎且一次风吹不起的较重石子煤、黄铁矿、铁块等通过喷嘴环落到一次风室,被刮板刮进排渣箱,由人工(或由自动排渣装置排走)定时清理。(见图1 —2)。 ZGM113型磨煤机采用鼠笼型异步电动机驱动。通过立式伞齿轮行星齿轮减速机传递力矩。减速机还同时承受因上部重量和碾磨加载力所造成的垂直负荷。 为减速机配套的润滑油站用来过滤、冷却减速机内的齿轮油,以确保减速机内部件的良好润滑状态。 配套的高压油泵站通过加载油缸既可对磨煤机施行加载又可使磨辊升降实现磨煤机空车启动。 通常一台磨配有一台密封风机,也可一台机组几台磨共用一台密封风机,密封风用于磨煤机传动盘处 (对于负压运行此处密圭寸取消)、拉杆关节轴承处和磨辊处的密圭寸。 维修磨煤机时,在电动机的尾部连接盘车装置

相关主题
文本预览
相关文档 最新文档
