CS总结
传导抗扰度试验，电子设备在工作环境中受到来自除自生以外的电磁干扰。
主要测试设备有：PC机（软件控制）、信号发生器、功放机、功率计（前/后端），6dB衰减器，形成50欧姆阻抗。CDN（M2/3）CDN(M1)100欧姆阻抗、给EUT供电、注入骚扰信号
测试范围;150KHz~~80MHz
判据;根据产品要求，通常为A判据。
根据不同产品有：钳入法、直接注入法、电流法测试布置如下图：
电源测试（1、2）
电源过流测试方法（1、2、3）
信号线（屏蔽线0测试方法
信号线（非屏蔽线）测试方法
传导骚扰抗扰度(CS) 1.传导骚扰抗扰度 1.1 传导骚扰抗扰度概述 本标准主要介绍国际标准IEC61000-4-6:2006，对应国家标准GB/T17626.6：1998《电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度》的试验方法。 1.2 传导骚扰抗扰度试验目的和应用场合 本标准所涉及的主要骚扰源是来自9kHz~80MHz频率范围内射频发射机产生的电磁场。该电磁场会作用于电气、电子设备的电源线、通信线和接口电缆等连接线路上，这些连接引线的长度则可能与干扰频率的几个波长相当，因此，这些引线就变成被动天线，接受外界电磁场的感应，引线电缆就可以通过传导方式耦合外界干扰到设备内部（最终以射频电压和电流所形成的近场电磁骚扰到设备内部）对设备产生干扰。从而影响设备的正常运行。所以，本标准的目的主要是建立一个评估射频场感应的传导骚扰抗扰度性能的公共参考，为有关产品的专业技术委员会或用户和制造商提供一个基本参考。 2 传导骚扰抗扰度常见术语 2.1 人工手 模拟正常工作条件下，手持式电气设备和地之间的人体阻抗的电网络
2.2 辅助设备 为受试设备正常运行提供所需信号的设备和检验受试设备性能的设备。 2.3 注入钳 u 电流钳 由被注入信号的电缆构成的二次绕组实现的电流变换器。 u 电磁钳 由电容和电感耦合相组合的注入装置。 2.4 共模阻抗 在某一端口上共模电压和共模电流之比。 2.5 耦合系数 在耦合装置的受试设备端口所获得的开路电压（电动势）与信号发生器输出端上的开路电压的比值 2.6 耦合网络 以规定的阻抗从一电路到另一电路传输能量的电路。 2.7 去耦网络
笃实务实 立信守信 敬业精业 创新求新 南京磐能电力科技股份有限公司——配网事业部 1 快速瞬变抗扰度测试 测试型号： 测试人员： 测试日期： 测试要求：对各回路进行试验：脉冲群周期为300ms ，测试时间每次60s ，重复频率为5KHz 脉冲群持续时间为15ms 及重复频率为100KHz 脉冲群持续时间为0.75ms 分别进行测试；试验期间允许出现短时通信中断和液晶显示瞬时闪屏，试验结束后能恢复通信。终端不能出现复位、死机、硬件损坏等现象。 测试记录表 序号 测试项目 测试对象 测试方法及要求 测试记录 结果 1 交流电源回路 L ：±4kV ； N ：±4kV ； PE ：±4kV ； L 、N ：±4kV ； L 、PE ：±4kV ； N 、PE ：±4kV ； L 、N 、PE ：±4kV ； 5KHz 、15ms 100KHz 、0.75ms 测试期间：终端运行无复位、死机现象； 测试期间：终端通讯无误报、中断现象； 测试结束：模拟量改变量不大于±1%； 测试结束：遥信变位10次，均显示正确； 测试结束：遥控操作10次，均动作正确； 2 交流电压回路 PT 对地：±4kV ； 5KHz 、15ms 及 100KHz 、0.75ms 测试期间：终端运行无复位、死机现象； 测试期间：终端通讯无误报、中断现象； 测试结束：模拟量改变量不大于±1%； 测试结束：遥信变位10次，均显示正确； 测试结束：遥控操作10次，均动作正确； 3 交流电流回路 CT 对地：±4kV ； 5KHz 、15ms 及 100KHz 、0.75ms 测试期间：终端运行无复位、死机现象； 测试期间：终端通讯无误报、中断现象； 测试结束：模拟量改变量不大于±1%； 测试结束：遥信变位10次，均显示正确； 测试结束：遥控操作10次，均动作正确； 4 遥信输入回路 开入对地：±4kV ； 5KHz 、15ms 及 100KHz 、0.75ms 测试期间：终端运行无复位、死机现象； 测试期间：终端通讯无误报、中断现象； 测试结束：模拟量改变量不大于±1%；
4.1 综述 电磁兼容所说的瞬态脉冲是指干扰脉冲是断续性的，一般具有较高的干扰电压，较快速的脉冲上升时间，较宽的频谱范围。一般包括：静电放电、电快速瞬变脉冲群、浪涌冲击等。由于它们具有以上共同特点，因此在试验结果的判断及抑制电路上有较大的共同点。在此处先进行介绍。 4.1.1 瞬态脉冲抗扰度测试常见的试验结果说明 对不同试验结果，可以根据该产品的工作条件和功能规范按以下内容分类： A：技术要求范围内的性能正常； B：功能暂时降低或丧失，但可自行恢复性能； C：功能暂时降低或丧失，要求操作人员干预或系统复位； D：由于设备（元件）或软件的损坏或数据的丧失，而造成不可恢复的功能降低或丧失。 符合A的产品，试验结果判合格。这意味着产品在整个试验过程中功能正常，性能指标符合技术要求。 符合B的产品，试验结果应视其产品标准、产品使用说明书或者试验大纲的规定，当认为某些影响不重要时，可以判为合格。 符合C的产品，试验结果除了特殊情况并且不会造成危害以外，多数判为不合格。 符合D的产品判别为不合格。 符合B和C的产品试验报告中应写明B类或C类评判依据。符合B类应记录其丧失功能的时间。 4.1.2常用的瞬态脉冲抑制电路： 4.1.2.1 箝位二极管保护电路： 图10二极管保护电路 工作原理如图10。 使用2只二极管的目的是为了同时抑制正、负极性的瞬态电压。瞬态电压被箝位在V++VPN~V--VPN范围内，串联电阻担负功率耗散的作用。利用现有电源的电压范围作为瞬态电压的抑制范围，二极管的正向导通电流和串联电阻的阻值决定了该电路的保护能力。本电路具有极好的保护效果，同时其代价低廉，适合成本控制比较严、静电放电强度和频率不十分严重的场合。 4.1.2.2 压敏电阻保护电路： 压敏电阻的阻值随两端电压变化而呈非线性变化。当施加在其两端的电压小于阀值电压时，器件呈现无穷大的电阻；当施加在其两端的电压大于阀值电压时，器件呈现很小电阻值。此物理现象类似稳压管的齐纳击穿现象，不同的是压敏电阻无电压极性要求。使用压敏电阻保护电路的特点是简单、经济、瞬态抑制效果好，且可以获得较大的保护功率。 4.1.2.3 稳压管保护电路： 背对背串接的稳压管对瞬态抑制电路的工作原理是显而易见的。当瞬态电压超过V1的稳压值时，V1反向击穿，V2正向导通；当瞬态电压是负极性时，V2反向击穿，V1正向导通。将这2只稳压管制作在同一硅片上就制成了稳压管对，使用更加方便。 4.1.2.4 TVS（瞬态电压抑制器）二极管： 这是最近发展起来的一种固态二极管，适用用于ESD保护。一般选择工作电压大于或等于电路正常工作电压的器件。TVS二极管是和被保护电路并联的，当瞬态电压超过电路的正常工作电压时，二极管发生雪崩，为瞬态电流提供通路，使内部电路免遭超额电压的击穿或超额电流的过热烧毁。由于TVS二极管的结面积较大，使得它具有泄放瞬态大电流的优点，具有理想的保护作用。但同时必须注意，结面积大造成结电容增大，因而不适合高频信号电

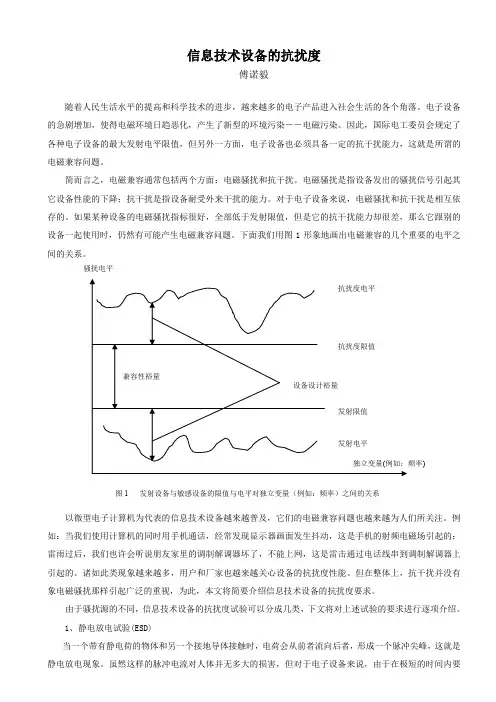

常用的抗扰度试验标准 钱振宇 摘要：详细地介绍了几种抗扰度试验的目的、方法、严酷度等级及要求。 关键词：抗扰度试验，标准，电磁兼容，电源管理 我国电磁兼容认证工作已经起动，第一批实施电磁兼容的产品类别及所含内容也已基本确定，它们是声音和电视广播接收机及有关设备，信息技术设备，家用和类似用途电动、电热器具，电动工具及类似电器、电源、照明电器、车辆机动船和火花点火发动机的驱动装置、金融及贸易结算电子设备、安防电子产品、声音和电视信号的电缆分配系统设备与部件，低压电器。尽管产品不同，引用的产品族测试标准也不同，但其中抗扰度的试验内容基本相同，它们是静电放电、射频辐射电磁场、脉冲群、浪涌、射频场引起的传导干扰和电压跌落等6项。为了帮助读者对这些标准的理解，作者试图从试验目的、仪器特性要求、基本配置情况、标准试验方法和对标准的评述等方面入手，用比较简洁的文字介绍这些试验，以加深对标准的理解。 1IEC61000－4－2（GB/T17626.2）静电放电抗干扰试验 1.1静电放电的起因 静电放电的起因有多种，但IEC61000－4－2（GB/T17626.2）主要描述在低湿度情况下，通过摩擦等因素，使人体积累了静电。当带有静电的人与设备接触时，就可能产生静电放电。 1.2试验目的 试验单个设备或系统的抗静电干扰的能力。它模拟： （1）操作人员或物体在接触设备时的放电。
（2）人或物体对邻近物体的放电。 静电放电可能产生的如下后果： （1）直接通过能量交换引起半导体器件的损坏。 （2）放电所引起的电场与磁场变化，造成设备的误动作。 1.3静电放电的模拟 图1和图2分别给出了静电放电发生器的基本线路和放电电流的波形。 图1静电放电发生器 图2静电放电的电流波形 图1中高压真空继电器是目前唯一的能够产生重复与高速的放电波形的器件（放电开关）。图2是标准放电电流波形，图中Im表示电流峰值，上升时间tr=（0.7～1）ns。放电线路中的储能电容CS代表人体电容，现公认150pF比较合适。放电电阻Rd为330Ω，用以代表
需要辐射骚扰RE 和辐射抗扰度RS 测试的产品及标准列表 With the frequency of electronic control circuitry or oscillator frequency is higher and higher, more and more products need radiated disturbance and radiated immunity test, and the frequency range required by radiated disturbance and radiated immunity test is higher and higher. Now nearly all electrical products are required to perform radiated disturbance and radiated immunity test. Please see table 1 for details: Country/ Region Products Standards* Test Item Note Europe HA appliances EN 55014-1 RE √ EN 55014-2 RS √ EN 60335-1 RS √E-toy EN 55014-1 RE √ EN 55014-2 RS √Lighting equipment EN 55015 RE √ EN 61547 RS √IT equipment EN 55022 RE √ EN 55024 RS √AV equipment EN 55013 RE √ EN 55020 RS √ISM equipment EN 55011 RE √ EN 55014-2 RS √Industrial,commercial equipment EN 61000-6-1 RE √ EN 61000-6-3 EN 61000-6-2 RS √ EN 61000-6-4 Medical electrical equipment EN 60601-1-2 RE √ RS √Automatic electrical controls EN 60730-1 RE √ RS √Electronic switches EN 60669-2-1 RE √ RS √Marine navigational equipment EN 60945 RE √ RS √Measurement equipment EN 61326-1 RE √ RS √Adjustable speed power drives EN 61800-3 RE √ RS √Radio communication ETSI EN 300 series RE √ equipment (wireless product) ETSI EN 301 489 RE √ series RS √Component in vehicle, trailers EN 55025 RE √ EMF for HA EN 62233 - - EMF for lighting EN 62493 RE √ All appliances-Harmonic current EN 61000-3-2 - - EN 61000-3-12 All appliances－Flicker EN 61000-3-3 - - EN 61000-3-11 USA Radio devices FCC part 15 RE √ISM equipment FCC part 18 RE √Canada ISM equipment ICES-001 RE √
电压跌落、短时中断和电压变化的抗扰度试验 分享到：4 电压跌落、短时中断和电压变化的抗扰度试验 IEC61000－4－11（GB/T17626.11）1.干扰的起因 电压瞬时跌落、短时中断是由电网、变电设施的故障或负荷突然出现大的变化所引起的。在某些情况下会出现两次或更多次连续的跌落或中断。电压变化是由连接到电网的负荷连续变化引起的。 这些现象本质上是随机的，其特征表现为偏离额定电压并持续一段时间。电压瞬时跌落和短时中断不总是突发的，因为与供电网络相连的旋转电机和保护元件有一定的反作用时间。如果大的电源网络断开（一个工厂的局部或一个地区中的较大范围），电压将由于有很多旋转电机连接到电网上使之逐步降低。因为这些旋转电机短期内将作为发电机运行，并向电网输送电力，这就产生了电压渐变。作为大多数数据处理设备，一般都有内置的断电检测装置，以便在电源电压恢复以后，设备按正确方式起动。但有些断电检测装置对于电源电压的逐渐降低却不能快速作出反应，结果导致加在集成电路上的直流电压，在断电检测装置触发以前已降低到最低运行电压水平之下，由此造成了数据的丢失或改变。这样，当电源电压恢复的时候，这个数据处理设备就不能正常再起动。 2.试验目的
IEC61000－4－11标准规定了不同类型的试验来模拟电压的突变效应，以便建立一种评价电气和电子设备在经受这种变化时的抗扰性通用准则。其中对电压渐变作为一种型式试验，根据产品或有关标准的规定，用在特殊的和认为合理的情况下。 3.三个专门的术语 （1）电压瞬时跌落指在电气系统的某一点，电压突变下降，在经历了半个周期到几秒钟的短暂持续期后，又恢复正常。 （2）短时中断指供电电压消失一段时间，一般不超过1min。短时中断可认为是100％的幅值瞬时跌落。 （3）电压渐变指供电电压逐渐变得高于或低于额定电压，变化的持续时间相对周期来说，可长可短。
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 辐射抗扰度测试 辐射抗扰度测试指导老师：陈洁作者：胡力元11721297 时间：2011年12月16号 1/ 50
主要内容1.抗扰度测量 2.抗扰度试验准则和一般测量方法 3.电磁兼容测试场地 4.辐射敏感度的测量 5.辐射抗扰度测试实质 6.测试案例分析 7.参考文献
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 1.抗扰度测量抗扰度是指装置、设备或系统面临电磁骚扰不降低运行的能力。 设备的抗扰度测试又称为设备的敏感度测试（EMS），目的是测试设备承受各种电磁骚扰的能力。 当设备由于受到骚扰影响而性能下降时其性能判据可分为4级。 （1）EUT工作完全正常（2）EUT工作指标或功能出现非期望偏离，但当骚扰去除后可自行恢复。 （3）EUT工作指标或功能出现非期望偏离，骚扰源去除后不能自行恢复，必须依靠操作人员介入，例如“复位”方可恢复（4）EUT 的元器件损坏、数据丢失、软件故障等。 3/ 50
1.抗扰度测量在测量中，所关心的是一些敏感设备在遇到辐射或传导干扰的影响是，敏感设备的工作状态会发生怎么样的变化。 在试验中，通过测试设备将这些干扰模拟出来，再通过一些测试附加件，例如天线或传导注入所用的耦合部件等，讲上述干扰施加给EUT。 EUT的工作状况根据其特点选择合适的方式进行监测。 敏感性测量关注的是 EUT刚呈现性能降低时，外部施加干扰量的描述；抗干扰度关注的是即将出现性能降低时，外部施加干扰量的描述。
浅谈手机辐射骚扰抗扰度测试（RS）及整改方法 近年来，随着人们生活水平的提高和信息技术的飞速发展，广大消费者对手机性能的要求也越来越高。因此，对于手机制造商以及设计公司来说，只有不断提升手机的性能水平，才能满足日益增长的市场需求。 提高手机的性能水平，我们就必须关注手机的测试中，一项重要的测试项目：辐射骚扰抗扰度测试（R S）。辐射骚扰抗扰度测试（RS）的测试目的是检验手机抗外界辐射骚扰的能力，从而提高手机应对外界骚扰的能力，使手机更加稳定的工作。在手机的CE标准（EN301 489-1和EN301 489-7）和国家进网的标准（YD-1032）中，对辐射骚扰抗扰度测试（RS）都是极为严格的。在这里我们将对手机辐射骚扰抗扰度测试（RS）及测试中的一些整改措施做如下介绍： （一）试验方法和等级： 表1 试验等级 1）手机RS测试的试验等级一般为表1中等级2，即场强3V/M。作为试验设备，要用1KHz的正弦波对未调制信号进行80%的条幅调制来模拟实际情况。 2）频率扫描步长应为瞬时频率的1%。 3）试验应在80MHZ-1GHZ整个频率范围内进行，但发信机，收信机或作为收发信机一部分的收信机 的免测频段除外。 4）实验时，手机应放置于一个0.8M高的绝缘试验台上。
5）如果受试设备的进、出线没有规定，则使用非屏蔽平行导线。从受试设备引出的连线暴露在电磁场 中的距离为1M。 6）受试设备的连线应平行于均匀域布置，以使其处于较敏感的位置。 （二）性能判据： 试验时，应建立并保持通信连接。如果收信机或作为收发信机一部分的收信机在离散频率点的相应是窄带相应，那么此相应忽略不计。试验频率应记录在报告中 1) 对EUT，当通过一个CF为1KHZ，BW为200HZ的音频BPF测量是，上行和下行语音输出电平应至少比记录的参考电平低35dB。试验后，EUT应正常工作，没有用户控制功能的丧失或存储数据的丢 失，并且保持通信连接。 2) 试验时,EUT下行链路的RXQUAL的值应不超过3. 空闲模式下也要进行测试。 以上是相关的标准要求，但是为了提供手机的性能一些大的手机生产厂商把测试等级加强，如诺基亚把试验等级为场强提高到10V/M，并且试验频率在80MHZ-2GHZ的范围内进行。这就提高了手机的性能， 加强了客户对诺基亚的信任。 （三）容易出现的问题： 1）手机在测试过成中出现断话，只有重新建立通话才能测试。（如果此问题反复出现说明手机设计有 比较严重的问题，一般需要更改手机内部的电路板） 2）上行和下行语音输出电平超出记录的参考电平35dB。 3）下行链路的RXQUAL的值超过3. （四）整改方法： 辐射骚扰抗扰度测试（RS）的测试除了和手机本身有很大关系外，和充电器及电池也有很大关系。因为骚扰信号可能通过充电器和电池耦合到手机的内部从而影响手机的性能。整改方法如下：
. (CS) 传导骚扰抗扰度传导骚扰抗扰度1. 传导骚扰抗扰度概述1.1 《电磁兼容：1998 本标准主要介绍国际标准IEC61000-4-6:2006，对应国家标准GB/T17626.6 射频场感应的传导骚扰抗扰度》的试验方法。试验和测量技术 传导骚扰抗扰度试验目的和应用场合1.2 该电磁场会频率范围内射频发射机产生的电磁场。本标准所涉及的主要骚扰源是来自9kHz~80MHz 作用于电气、电子设备的电源线、通信线和接口电缆等连接线路上，这些连接引线的长度则可能与干扰频率的几个波长相当，因此，这些引线就变成被动天线，接受外界电磁场的感应，引线电缆就可以通过传导方式耦合外界干扰到设备内部（最终以射频电压和电流所形成的近场电磁骚扰到设备内部）对设备产生干扰。从而影响设备的正常运行。所以，本标准的目的主要是建立一个评估射频场感应的传导骚扰抗扰度性能的公共参考，为有关产品的专业技术委员会或用户和制造商提供一个基本参考。传导骚扰抗扰度常见术语2 人工手2.1 模拟正常工作条件下，手持式电气设备和地之间的人体阻抗的电网络 辅助设备2.2 为受试设备正常运行提供所需信号的设备和检验受试设备性能的设备。 注入钳2.3 u 电流钳 由被注入信号的电缆构成的二次绕组实现的电流变换器。 电磁钳u 由电容和电感耦合相组合的注入装置。 共模阻抗2.4 在某一端口上共模电压和共模电流之比。 耦合系数2.5 在耦合装置的受试设备端口所获得的开路电压（电动势）与信号发生器输出端上的开路电压的比值 耦合网络2.6 以规定的阻抗从一电路到另一电路传输能量的电路。 去耦网络2.7 防止施加给受试设备的测量信号影响不被测量的其他装置、设备或系统的电路。 电压驻波比2.8 沿线最大电压和邻近最小电压幅度之比。 传导骚扰抗扰度试验等级3 9kHz~150kHz频率范围内，对来自射频发射机的电磁场所引起的感应骚扰不要求测量。在u 频率范围内，对来自射频发射机的电磁场所引起的感应骚扰的抗扰度试验应在150kHz~80MHz u 根据设备和电缆最终安装时所处电磁环境按下面表格选择相应的试验等级。150kHz~80MHz 频率范围试验等级150kHz~80MHz频率范围电压（有效值）试验等级VU0，，dBμVU0;. . 1112031302103140X特定是一个开放等级）X1 的距离上的典型电平和低功率发射接收1km无线电电台/电视台位于大于? 1类：低电平辐射环境。
射频电磁场辐射抗扰度试验介绍 国网南京自动化研究院国家电网公司自动化设备电磁兼容实验室 肖保明 1 目的与应用场合 1.1 概述 本标准主要介绍国际标准IEC61000-4-3:2006，对应国家标准GB/T17626.3：2006《电磁兼容试验和测量技术射频电磁场辐射抗扰度》的试验方法。 1.2 目的和应用场合 本标准所涉及的主要骚扰源是来自80MHz~2000MHz以上频率范围内射频辐射源产生的电磁场。比如电台、电视台、固定或移动式无线电发射台以及各种工业辐射源产生的电磁场(目前该标准的上限频率已经提高到6000MHz，这与目前使用的无线通讯设备的频率有关，很多无线通讯设备使用2.4GHz或者5.6GHz频率)。在该电磁场中运行的电气、电子设备会受到该电磁场的作用，从而影响设备的正常运行。所以，本标准的目的主要是建立一个评估射频电磁场辐射抗扰度性能的公共参考，为有关产品的专业技术委员会或用户和制造商提供一个基本参考。 2 常见术语 2.1 电波暗室 安装吸波材料用以降低内表面电波反射的屏蔽室 2.2 半电波暗室 除地面安装反射接地平板外，其余内表面全部安装吸波材料的屏蔽室。 2.3 天线 将射频信号源功率发射到空间或者接收空间电磁能量并转化为电信号的装置。 2.4 远场 由天线发生的功率密度近似地随距离的平方呈反比关系的电磁场区域。 2.5 场强 场强用于远场测量，测量可以是电场分量或磁场分量，可以V/m,A/m或W/m2表示。 2.6 极化 辐射电磁场电场向量的方向。 2.7 扫描 连续或步进扫过一段频率范围。 3 试验等级及选择 一般试验等级 试验等级
◆保护抵抗数字无线电话射频辐射的试验等级。 试验等级 发射机/接收机所发射的电平为典型的低电平。 2类：中等电磁辐射环境。使用低功率便携式发射接收机（典型额定值小于1W），但限定在设备附近使用，是一种典型的商业环境。 3类：严酷电磁发射环境。便携式发射接收机（典型额定值2W或更大），可接近设备使用，但距离小于1m。设备附近有大功率广播发射机和工、科、医设备，是一种 典型的工业环境。 ×类：×是由协商或产品规范和产品标准规定的开放等级。 4 试验设备 4.1 信号发生器 ◆能覆盖标准中所规定的频段范围，具备幅度和调制功能，能手动或自动扫描，扫描 点的驻留时间以及测试的频率-步长可以编程控制。 ◆具备幅度调制功能（内调制或外调制），调制度80%±5%，调制频率为1kHz±10% 的正弦波 ◆信号发生器输出阻抗为50Ω ◆信号发生器任何杂散谱线应至少比载波电平低15dB 4.2 功率放大器 ◆能够放大未调制和已调制的射频信号，给天线提供所需要的场强。 ◆能覆盖标准中所规定的频段范围。 ◆放大器产生的谐波和失真电平比载波电平至少低15dB 4.3 场强辐射装置 ◆能够覆盖标准所规定的频带范围 ◆发射天线，在80M Hz~1000MHz频带内可采用一个全频段的复合天线或者采用组合天 线（双锥天线和对数周期天线）。1000MHz以上频带内可采用喇叭天线。 ◆TEM Cell或GTEM Cell
电磁兼容测试项目 ——射频辐射电磁场抗扰度试验测试标准 1.射频辐射电磁场抗扰度试验的由来 射频辐射电磁场干扰是人们最早考虑的电磁干扰，早在1934年，国际电工委员委（IEC）就成立了国际无线电干扰标准化特别委员会（CISPR），主要研究骚扰对通信和广播接收效果的影响，并因此制定了一些产品族的电磁兼容标准，旨在限制这些设备的电磁骚扰的发射，以便实施对通信和广播的保护。真正把射频辐射电磁场作为对电子设备抗干扰能力的考核而写进电磁兼容抗扰度标准，是在1984年IEC的TC65委员会（研究工业过程测量与控制装置的专业委员会）出版的IEC801-3标准中，它首次把射频辐射电磁场与静电放电等并列在一起，作为对电子设备抗扰度试验中最主要的几种试验方法。 射频辐射电磁场抗扰度试验的国家标准为GB/T17626.3（等同于国际标准IEC61000-4-3）。 2.试验等级 （1）一般试验等级 下表频率范围为80MHz～1000MHz内的优先选择试验等级。 表中给出的是未经调制的信号场强，在正式试验时要用1kHz的正弦波对未调制信号进行深度为80%的幅度调制。 对产品标准化技术委员会来说，可在IEC61000-4-3和IEC61000-4-6（对应于我国国家标准GB/T17626.3和GB/T17626.6）之间选择比80MHz略高或略低的频率作为过渡频率。这里IEC61000-4-6（GB/T17626.6）标准为电气和电子产品规定了频率在80MHz以下的辐射电磁场对线路感应所引起的传导干扰试验。 （2）针对数字无线电话的射频辐射而设定的试验等级 下表给出频率范围为800MHz～960MHz,及1.4GHz～2.0GHz的优先试验等级。
Conducted Immunity Testing Introduction: For testing immunity of electronic products from environmental RF stress, methods described in two complementary international standards and their European equivalents are used: · IEC 61000-4-3, for radiated fields from 80MHz to 1GHz · IEC 61000-4-6, via the connected cables, from150kHz to 80MHz (and possibly up to 230MHz) Conducted RF immunity testing involves injecting RF voltages or currents into each of the cables associated with the equipment under test (EUT). The purpose of the test is to simulate the proximity of the EUT and its connected cables to radio transmitters and RF manufacturing equipment operating at low frequencies. These frequencies are not easy to test using the radiated RF immunity techniques . It is hard to generate uniform fields in typical test facilities at frequencies much below 80MHz, but for typical sizes of apparatus the immunity problems at frequencies below 80MHz are normally associated with cable coupling, so conducted testing of the cables is seen as a reasonable alternative to radiated methods at such frequencies. EN 61000-4-6 is the basic EMC test method for conducted RF immunity called-up by the latest editions of harmonized product or generic immunity test standards. Principle of conducted immunity testing: IEC 61000-4-6 is widely used for compliance testing of RF immunity of apparatus for the EMC. It applies an RF stress over the frequency range 150kHz–80MHz to the cables connected to the equipment under test (EUT) to determine its immunity
CDG 6000传导抗扰度测试 系统校准 系统校准设备搭建图 注释：1.AE端通过150-50欧阻抗适配器接50欧负载； 2.EUT端通过150-50欧阻抗适配器接到CDG 6000一体机RF-Voltmeters输入接口系统校准软件操作说明 点击EN61000-4-6.exe文件，软件界面显示如下： 选择Calibration/CDN-Calibration，软件界面显示如下：
在校准目录下，可以选择所需要校准的频率、测试等级、扫描方式、扫描步进、校准文件存储目录。当所有项设置好之后，点击Calibration/Start开始校准。 注：校准时关闭Modulation项，测试时选择所需要用的调制方式（如：Int AM 1KHz）。校准结束后点击Program/Main menu返回到主页面。 系统测试 系统测试设备搭建图 注：当用CDN做电源线测试时AE端接给被测物提供的电源，EUT端直接接被测物。 当用Clamp做信号线测试时，将Clamp串连到信号线与被测设备中。 将所有线路连接好，检查后再进行开机测试。测试时，先打开被测设备电源，在开测试设备电源； 系统测试软件操作说明 点击EN61000-4-6.exe文件，软件界面显示如下：
选择Test/Complete test，软件界面显示如下： 参数设置如下： 1.在Coupling device处选择已校准好的校准文件； 2.选择测试频率范围、测试等级、扫描方式、扫描步进、驻留时间（测试 时，每个频点停留的时间）； 3.根据EN61000-4-6标准选择调制方式、调制深度； 4.当参数设置好之后，点击Test/Start开始测试
ISO7637-2（2004）标准 电源线瞬态传导干扰抗扰性试验 前言 GB/T21437《道路车辆由传导和耦合引起的电骚扰》包括三个部分： ——第1部分：定义和一般描述； ——第2部分：沿电源线的电瞬态传导； ——第3部分：除电源线外的导线通过容性和感性耦合的电瞬态发射。 本部分为GB/T21437的第2部分，等同采用ISO7637—２：2004《道路车辆由传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导》制定。 编辑性修改为：在表1中对U A、U B加注。 本部分附录A、附录C、附录D为规范性附录，附录B、附录E、附录F为资料性附录。 本部分由国家发展与改革委员会提出。 本部分由全国汽车标准化技术委员会归口。 本部分起草单位：中国汽车技术研究中心。 本部分参加起草单位：上海大众汽车有限公司、信息产业部电信传输研究所、长沙汽车电器研究所。 本部分主要起草人：徐立、刘欣、刘新亮、邹东屹、胡梦蛟、林艳萍。 道路车辆由传导和耦合引起的电骚扰 第2部分：沿电源线的电瞬态传导 1范围 本部分规定了安装在乘用车及12V电气系统的轻型商用车或24V电气系统的商用车上设备的传导电瞬态电磁兼容性测试的台架试验，包括瞬态注入和测量。本部分还规定了瞬态抗扰性失效模式严重程度分类。 本部分适用于各种动力系统（例如火花点火发动机或柴油发动机，或电动机）的道路车辆。 2规范性引用文件 下列文件中的条款通过GB/T21437的本部分的引用而成为本部分的条款。凡是标注日期的 引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励 根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不标注日期的引用文件， 其最新版本适用于本部分。 GB/T21437.1道路车辆由传导和耦合引起的电骚扰第1部分：定义和一般描述（GB/T 21437.1—2008，ISO7637-l：2002，IDT）； ISO8854：1988道路车辆带调节器的交流发电机试验方法和一般要求Road and general requirements vehicles—Alternatorswith regulators—Testmethods 3术语和定义 GB/T21437.1确立的术语和定义适用于本部分。 4试验规程 4.1一般规定 本部分内容所涉及的电源线瞬态发射测量和装置的瞬态抗扰性试验均为“台架试验”，在试验室中进行。一些试验方法中要求使用人工网络，提供了试验室之间试验结果的可比性。这些方法
环测威官网：https://www.doczj.com/doc/d28416518.html,/ EMC抗扰度测试可测量设备承受不同类型电磁现象的能力。这对于国际销售的消费品以及军事，医疗，航空电子和其他专业产品都很重要。由于存在各种潜在的EM现象，因此存在多种类型的抗扰度测试。 在这里，我们将介绍七种最常用的方法。 1.磁场测试 磁场测试使用EMC测试设备来模拟磁场的影响并确保设备继续正常运行。 需要此类抗扰度测试的典型设备包括CRT显示器，电动麦克风等。 2.电压跌落测试 顾名思义，电压跌落测试可测试突然电压骤降或其他电源中断对设备的影响。这复制了掉电的影响，以及设备可能遇到的AC电源网络的正常波动。在电压跌落测试中，抽头自耦变压器和抗扰度测试系统将进行一系列模拟，具有不同长度和严重性的下降和漏失。 电压跌落测试还用于测试设备在完全停电后成功重启的能力。
环测威官网：https://www.doczj.com/doc/d28416518.html,/ 3.浪涌抗扰度测试 电磁浪涌可能由多种因素引起，包括间接雷击和常规电源切换事件。出于合规性和可靠性的目的，必须正确地防止低频电源浪涌对许多消费品的影响。 即使瞬间电涌也会导致电弧放电，电缆故障，电机损坏以及其他一些问题。浪涌模拟需要使用专门的EMC测试设备来确认安装了适当的保护电路，确保在您的产品上市时不会出现任何责任问题。 4.进行免疫测试 传导抗扰度测试包括模拟由同一电源网络供电的其他设备的潜在干扰，或者电感耦合到其I / O线路上。可以使用几种不同类型的EMC测试设备来完成此操作，包括CDN，BCI探头和直流电压注入设备。 5.辐射免疫测试 辐射抗扰度测试评估设备在暴露于不同电场源时正常工作的能力。电磁噪声可以来自各种来源，从手机和微波到Wi-Fi路由器。 6. ESD测试 静电放电（ESD）是指由于积聚的静电而发生的电击静电放电（地毯冲击）。这些短暂的能量爆发可能会导致许多问题，例如IC端口损坏，通信故障，LCD屏幕损坏等。 ESD测试使用EMC测试设备进行，该测试设备产生短暂的能量突发，通常为4kV和8kV。测试设备配备有模拟直接接触和空气传输电荷的尖端。
射频辐射抗扰度测试 (辐射敏感度/抗扰度测试) １.射频辐射抗扰度测试标准： IEC61000－4－3， GB/T17626.3 ２.造成射频辐射的起因: 射频辐射电磁场对设备的干扰往往是由设备操作、维修和安全检查人员在使用移动电话时所产生的，其他如无线电台、电视发射台、移动无线电发射机和各种工业电磁辐射源(以上属有意发射)，以及电焊机、晶闸管整流器、荧光灯工作时产生的寄生辐射(以上属无意发射)，也都会产生射频辐射干扰。 ３. 射频辐射抗扰度测试目的 建立一个共同的标准来评价电气和电子设备的抗射频辐射电磁场干扰的能力。 ４. 射频辐射抗扰度测试的严酷度等级: 测试频率范围：80MHz~2GHz 主要测试设备：信号发生器，接收机，全电波暗室 试验等级： 等级 试验场强/（V/m） 1 1 2 3 3 10 X 特定 注：X是一开放的等级，可在产品规范中规定。 ５. 射频辐射抗扰度模拟试验 随着技术的发展，电磁环境也随着恶化，测试频率已由早期的(27～500)MHz，扩展到(80～1000)MHz。其中高频段的扩展是与移动电话的普遍使用有关，它的工作频率现已扩展到900MHz(甚至更高)；对80MHz的选择则与对测试场地的要求、对射频功率放大器的功率要求和对天线的选用要求有关。至于80MHz以下部分，将由IEC61000－4－6标准加以补充。 试验时要用1kHz正弦波进行幅度调制，调制深度为80％，参见图3(在早期的试验标准中不需要调制)。将来有可能再增加一项键控调频(欧共体标准已采用)，调制频率为200Hz，占空比为1∶1。 ６. 射频辐射抗扰度基本试验仪器 (1)信号发生器(主要指标是带宽、有调幅功能、能自动或手动扫描、扫描点上的留驻时间可设定、信号的幅度能自动控制等)。 (2)功率放大器(要求在3m法或10m法的情况下，达到标准规定的场强。对于小产品，也可以采用1m法进行试验，但当1m法和3m法的试验结果有争执时，以3m法为准)。 (3)天线(在不同的频段下使用双锥和对数周期天线。国外已有在全频段内使用的复合天线)。 (4)场强测试探头。 (5)场强测试与记录设备。 当在基本仪器的基础上再增加一些诸如功率计、计算机(包括专用的控制软件)、场强探头的自动行走机构等，可构成一个完整的自动测试系统。 ７. 射频辐射抗扰度测试的场地 最好采用电波暗室(主要考虑场地均匀性问题。如果在这个电波暗室中还要考虑产品本身在工作中产生的电磁波骚扰测试时，则这
射频场感应的传导骚扰抗扰度试验介绍-肖保明射频场感应的传导骚扰抗扰度试验介绍 国网南京自动化研究院国家电网公司自动化设备电磁兼容实验室 肖保明 1 目的与应用场合 1.1 概述 本标准主要介绍国际标准IEC61000-4-6:2019，对应国家标准GB/T17626.6：1998 《电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度》的试验方法。 1.2 目的和 应用场合 本标准所涉及的主要骚扰源是来自9kHz~80MHz频率范围内射频发射机产生的电磁场。该电磁场会作用于电气、电子设备的电源线、通信线和接口电缆等连接线路上，这些连接 引线的长度则可能与干扰频率的几个波长相当，因此，这些引线就变成被动天线，接受外 界电磁场的感应，引线电缆就可以通过传导方式耦合外界干扰到设备内部（最终以射频电 压和电流所形成的近场电磁骚扰到设备内部）对设备产生干扰。从而影响设备的正常运行。所以，本标准的目的主要是建立一个评估射频场感应的传导骚扰抗扰度性能的公共参考， 为有关产品的专业技术委员会或用户和制造商提供一个基本参考。 2 常见术语 2.1 人工手 模拟正常工作条件下，手持式电气设备和地之间的人体阻抗的电网络 2.2 辅助设备 为受试设备正常运行提供所需信号的设备和检验受试设备性能的设备。 2.3 钳注入 ◆ 电流钳 由被注入信号的电缆构成的二次绕组实现的电流变换器。◆ 电磁钳 由电容和电感耦合相组合的注入装置。 2.4 共模阻抗 在某一端口上共模电压和共模电流之比。 2.5 耦合系数 在耦合装置的受试设备端口所获得的开路电压（电动势）与信号发生器输出端上的开 路电压的比值。 2.6 耦合网络 以规定的阻抗从一电路到另一电路传输能量的电路。 2.7 去耦网络
传导骚扰抗扰度测试 射频场感应的传导騷扰抗扰度测试所研究的骚扰源通常是指来自射频发射机的电磁场。该电磁场可能作用于连接安装设备的整个电缆上。虽然被骚扰设备的尺寸比骚扰频率的波长小，但I/O线，例如电源线、通信线、接口电缆等，由于其长度可能是几个波长、则可能成为无源的接收天线网络。 假定连接设备的电缆网络是处于谐振的方式（入/4和入/2开路或折合偶极子，电缆系统间的敏感设备易受到流经设备的骚扰电流的影响，并由相对于参考接地平面（板）具有 150Ω共模阻抗的耦合和去耦网络代表这种电缆系统。 测量方法是使受试设备在骚扰源作用下形成的电场和磁场来模拟来自实际发射机的电场和磁场。这些骚扰场是由试验配置所产生的电压或电流所形成的近区电场和磁场来近似表示的。用耦合和去耦装置提供騷扰信号给某一电缆，同时保持其他电缆不受影响，只近似于骚扰源以不同的幅度和相位范围同时作用于全部电缆的实际情况。 1. 射频辐射抗扰度测试试验等级 试验等级定义的频率范围为150kHz?8MHz。9?150Khz频率范围内，对来自射频发射机的电磁场所引起的感应骚扰不要求测量。试验等级如表1所示。 表1，试验等级 试验等级 电压（e.m.f） U0/dBμV U0/V 11201 21303 314010 X特定 注;X是一个开放等级。 试验等级选择主要依据设备和电缆实际安装时所接触的电磁环境。表6-16中的等级划分依据如下。 a． 1类：低电平辐射环境。无线电台/电视台位于的距离上的典型电平和低雄率发射接收机的典型电平。 b． 2类：中等电磁辐射环境。用在设备飭低功率便携式发射机(典型额定值小于1W）。典型的商业环境。 c． 3类：严酷电磁辐射环境。用于相对靠近设备，但距离不小于1m的手提式发射接收机（≥2W）,用在靠近备的高功率广播緒机和可能靠近工科医设备。典型的工业环境。 d． X类：特定产品通过协商或由产品规范和产品的技术标准规定的开放等级。选择适用等级时，还要考虑到受试设备产生故障的后果，当产生的后果严重时可以考虑采用更严格的试验等级。 2. 射频辐射抗扰度测试试验设备 (1) 试验信号发生器 试验信号发生器包括在所要求点上以规定的信号电平将騷扰信号施加给每个耦合装置输人端口的全部设备和部件。试验信号发生器的部件包括：射频信号发生器G1，衰减器T1 (典型0?40dB、射频开关S1、宽带功率放大器PA、低通滤波器(LPF)和/或高通滤波器(HPF)、衰减器T2。具体的组合如图1所示。 图1，试验信号发生器的配置
