架空线路工程架线施工措施
架空线路工程架线施工措施
一、跨越架搭设与拆除
风险提示：该类作业安全控制核心人员高处作业、架体结构稳定、架体拆除方式。不执行以下安全管控措施，将导致跨越架倒塌，造成人身伤害事故。超过24m,固有风险等级属三级。
（一）作业必备条件
1.施工方案已批准，并完成项目部和班组级交底。
2.各类人员、安全工器具、施工机械设备、材料等已经报审并批准，满足现场安全技术要求。施工作业前仔细检查现场安全工器具、施工机械设备合格后方可使用。
3.关键部位塔材不得缺失。
4.高处作业人员必须穿软底防滑鞋，使用全方位防冲击安全带，垂直移动和水平移动不得失去保护。
5.架线过程中，各作业点、监护点必须保持与现场指挥人联系畅通。
6.跨越架搭设前，必须对跨越点进行复测，确保跨越架与被跨越物的最小安全距离符合安规规定。
7.跨越架材质和规格必须满足安规规定。
8.上述措施完成后，由作业负责人办理《安全施工作业票B》，施工项目部审核签发。监理人员现场检查确认后，在作业票中签字，同意
开始作业。
（二）作业过程安全管控措施
1.作业负责人站班会上通过读票方式进行安全交底，并随机抽取3至5名施工人员提问，清楚后开始作业。
2.作业过程中，作业负责人、监理人员按照作业流程，逐项确认风险控制专项措施落实，同时在《每日执行情况检查记录表》中签字确认。
3.木质、毛竹、钢管跨越架两端及每隔6-7根立杆设剪刀撑杆、支杆和拉线，拉线与地面夹角不得大于60?o。
4.木质、毛竹、钢管跨越架的立杆、大横杆及小横杆的间距、搭接长度必须符合安规规定。
5.木质、毛竹跨越架立杆埋深不得少于0.5m，支杆埋深不得少于0.3m;钢管跨越架立杆底部必须设置金属底座或垫木，并设置扫地杆,组立后及时做好接地措施。
6.钢格构式跨越架组立后，及时做好接地措施；跨越架的各个立柱设置独立的拉线系统。
7.跨越架悬挂醒目的安全警告标志、夜间警示装置和验收标志牌；跨越公路的跨越架，在公路前方距跨越架适当距离设置提示标志。
8.强风、暴雨过后必须对跨越架进行检查，合格后方可使用。
9.附件安装完毕后方可拆除跨越架，拆除时不得抛扔，不得上下同时拆架，不得将跨越架整体推倒。
二、不停电跨越施工
风险提示：该类作业安全控制核心是设备的接地、绳索的绝缘以及与
带电体安全距离的保证，不执行以下安全管控措施，将导致触电，造成人身伤害事故。不停电跨越110kV以下带电线路风险等级属三级；不停电跨越110kV及以上带电线路固有风险等级属四级。
（一）作业必备条件
1.施工方案已批准，并完成项目部和班组级交底。
2.各类人员、安全工器具、施工机械设备、材料等已经报审并批准，满足现场安全技术要求。施工作业前仔细检查现场安全工器具、施工机械设备合格后方可使用。
3.架线施工前必须对铁塔螺栓、地脚螺栓安装紧固情况进行复查。
4.关键部位塔材不得缺失。
5.高处作业人员必须穿软底防滑鞋，使用全方位防冲击安全带，垂直移动和水平移动不得失去保护。
6.架线过程中，各作业点、监护点必须保持与现场指挥人联系畅通。
7.办理电力线路第二种工作票，施工单位向运维单位书面申请该带电线路“退出重合闸”。
8.可能接触带电体的绳索，使用前必须经绝缘测试并合格。
9.牵张设备、机动绞磨以及跨越档相邻两侧杆塔上的放线滑车必须接地，人力牵引跨越放线时，跨越档相邻两侧的施工导、地线必须接地。
10、上述措施完成后，由作业负责人办理《安全施工作业票B》，施工项目部审核签发。监理人员现场检查确认后，在作业票中签字，同意开始作业。(不停电跨越110kV及以上带电线路，总监理工程师现场检查签字，业主项目经理确认签字，同意开始作业。)
（二）作业过程安全管控措施
1.作业负责人站班会上通过读票方式进行安全交底，并随机抽取3至5名施工人员提问，清楚后开始作业。
2.作业过程中，作业负责人、监理人员（四级还需要施工项目部、监理项目部、业主项目部、施工企业、监理企业、建设管理单位相关管理人员）按照作业流程，逐项确认风险控制专项措施落实，同时在《每日执行情况检查记录表》中签字确认。
3.施工期间发生故障跳闸时，在未取得现场指挥同意前，不得强行送电。
4.跨越架、操作人员、工器具与带电体之间的最小安全距离必须符合安规规定，施工人员严禁在跨越架内侧攀登或作业，严禁从封顶架上通过。
5.导引绳通过跨越架必须使用绝缘绳做引绳，最后通过跨越架的导线、地线、引绳或封网绳等必须使用绝缘绳做控制尾绳。
6.遇雷电、雨、雪、霜、雾，相对湿度大于85%或5级以上大风天气时，严禁进行不停电跨越作业。
7.跨越档两端铁塔的附件安装必须进行二道防护，并采取有效接地措施。
8.在带电线路上方的导线上测量间隔棒距离时，禁止使用带有金属丝的测绳、皮尺。
三、导线展放
风险提示：该类作业安全控制核心是受力工器具、设备地锚设置、人
员站位，不执行以下安全管控措施，将导致高处坠落、物体打击、触电、机械伤害，造成人身伤害事故。固有风险等级属三级。
（一）作业必备条件
1.施工方案已批准，并完成项目部和班组级交底。
2.各类人员、安全工器具、施工机械设备、材料等已经报审并批准，满足现场安全技术要求。施工作业前仔细检查现场安全工器具、施工机械设备合格后方可使用。
3.架线施工前必须对铁塔螺栓、地脚螺栓安装紧固情况进行复查。
4.关键部位塔材不得缺失。
5.高处作业人员必须穿软底防滑鞋，使用全方位防冲击安全带，垂直移动和水平移动不得失去保护。
6.架线过程中，各作业点、监护点必须保持与现场指挥人联系畅通。
7.网套连接器、钢丝绳损伤，抗弯、旋转连接器销子变形等，严禁使用。
8.使用前牵张设备的布置、锚固、接地装置符合施工方案要求，并做运转试验。
9.动力伞展放导引绳，必须选用有专业资质的分包单位，必须进行试飞前操作。连续多档一次跨越最大长度在2400m的，至少二到三人操作。
10.上述措施完成后，由作业负责人办理《安全施工作业票B》，施工项目部审核签发。监理人员现场检查确认后，在作业票中签字，同意开始作业。
（二）作业过程安全管控措施
1.作业负责人站班会上通过读票方式进行安全交底，并随机抽取3至5名施工人员提问，清楚后开始作业。
2.作业过程中，作业负责人、监理人员按照作业流程，逐项确认风险控制专项措施落实，同时在《每日执行情况检查记录表》中签字确认。
3.遇有五级及以上风或暴雨、雷电、冰雹、大雪、大雾、沙尘暴等恶劣气候时，立即停止牵引作业。
4.运行时牵引机、张力机进出口前方不得有人通过。各转向滑车围成的区域内侧禁止有人。
5.导引绳、牵引绳或导线临锚时，其临锚张力不得小于对地距离为
5m时的张力，同时满足对被跨越物距离的要求。
四、紧线、挂线
风险提示：该类作业安全控制核心是受力工器具、地锚设置、紧线牵引、人员站位，不执行以下安全管控措施，将导致高处坠落、物体打击、触电、机械伤害，造成人身伤害事故。固有风险等级属三级。（一）作业必备条件
1.施工方案已批准，并完成项目部和班组级交底。
2.各类人员、安全工器具、施工机械设备、材料等已经报审并批准，满足现场安全技术要求。施工作业前仔细检查现场安全工器具、施工机械设备合格后方可使用。
3.牵引地锚距紧线杆塔的水平距离应满足安全施工要求。地锚布置与受力方向一致，并埋设可靠。
4.架线施工前必须对铁塔螺栓、地脚螺栓安装紧固情况进行复查。
5.关键部位是否有塔材缺失
6.高处作业人员必须穿软底防滑鞋，使用全方位防冲击安全带，垂直移动和水平移动不得失去保护。
7.架线过程中，各作业点、监护点必须保持与现场指挥人联系畅通。
8.上述措施完成后，由作业负责人办理《安全施工作业票B》，施工项目部审核签发。监理人员现场检查确认后，在作业票中签字，同意开始作业。
（二）作业过程安全管控措施
1.作业负责人站班会上通过读票方式进行安全交底，并随机抽取3至5名施工人员提问，清楚后开始作业。
2.作业过程中，作业负责人、监理人员按照作业流程，逐项确认风险控制专项措施落实，同时在《每日执行情况检查记录表》中签字确认。
3.紧线过程人员不得站在悬空导线、地线的垂直下方。不得跨越将离地面的导线或地线；人员不得站在线圈内或线弯的内角侧。
4.挂线时，过牵引量严格执行设计要求，停止牵引后作业人员方可从安全位置到挂线点操作。
5.在完成地面临锚后应及时在操作塔设置过轮临锚。导线地面临锚和过轮临锚的设置应相互独立。
6.设置过轮临锚时，锚线卡线器安装位置距放线滑车中心不小于3～5m。
7.高空压接必须双锚。
8.紧线段的一端为耐张塔，且非平衡挂线时，应在该塔紧线的反方向安装临时拉线。临时拉线对地夹角不得大于45°，必须经计算确定拉线型号，地锚位置及埋深；如条件不允许，经计算后采取可靠措施。
五、杆塔附件安装
该类作业安全控制核心是受力工器具、地锚设置、紧线牵引、人员站位。不执行以下安全管控措施，将导致高处坠落、物体打击，造成人身伤害事故。固有风险等级属三级。
（一）作业必备条件
1.施工方案已批准，并完成项目部和班组级交底。
2.各类人员、安全工器具、施工机械设备、材料等已经报审并批准，满足现场安全技术要求。施工作业前仔细检查现场安全工器具、施工机械设备合格后方可使用。
3.上下瓷瓶串必须使用下线爬梯和速差自控器。
4.架线施工前必须对铁塔螺栓、地脚螺栓安装紧固情况进行复查。
5.关键部位塔材不得缺失。
6.高处作业人员必须穿软底防滑鞋，使用全方位防冲击安全带，垂直移动和水平移动不得失去保护。
7.架线过程中，各作业点、监护点必须保持与现场指挥人联系畅通。
8.上述措施完成后，由作业负责人办理《安全施工作业票B》，施工项目部审核签发。监理人员现场检查确认后，在作业票中签字，同意开始作业。
（二）作业过程安全管控措施
1.作业负责人站班会上通过读票方式进行安全交底，并随机抽取3至5名施工人员提问，清楚后开始作业。
2.作业过程中，作业负责人、监理人员按照作业流程，逐项确认风险控制专项措施落实，同时在《每日执行情况检查记录表》中签字确认。
3.相邻杆塔不得同时在同相（极）位安装附件，作业点垂直下方不得有人。
4.附件安装时，安全绳或速差自控器必须拴在横担主材上；安装间隔棒时，安全带挂在一根子导线上，后备保护绳挂在整相导线上。
5.高处作业所用的工具和材料必须放在工具袋内或用绳索绑牢；上下传递物件用绳索吊送，严禁抛掷。
6.使用飞车安装间隔棒时，前后刹车卡死（刹牢）方可进行工作。
唐铁路丰南南站10KV配电所外部电源工程施工组织方案 第一节工程概况 1.1工程名称：唐铁路丰南南站10KV配电所外部电源工程 1.2工程地点：丰南 1.3主要工程容： 1.3.1柳树圈220KV变电站至丰南南10KV配电所架空及电缆电源线路1条，黄各庄110KV变电站至丰南南10KV配电所架空及电缆电源线路1条，以及2条线路的电力试验。 1.3.2丰南南10KV配电所电源线路的引入接口施工及送电前试验。 1.3.3完成丰南南10KV配电所电源进线的供用电及送电手续办理。 1.3.4完成丰南电力公司要求的相关流程手续办理，按地方要求办理完成各种规划的相关手续。 1.3.5负责协助甲方完成线路施工的青补及征占地工作及相关手续的办理。 1.4承包容及方式：本工程包含供用电手续办理、包含线路设计、定测及线路施工、包含除甲供料（架空导线、高压电缆）外的其它所有材料设备供给及电气试验，包含工程验收及开通送电等。 1.5工程性质：新建至铁路10千伏及以下外电源工程，按供电段和丰南电力公司要求进行线路和设备安装施工，并按供电段和丰南电力公司要求进行线路和设备试验，并提供供电段和丰南电力公司认
可的试验报告。 第二节施工期限 2.1 丰南南10KV配电所外电源开工日期2015年6月5日；竣工日期2015年6月30日。到期如乙方不能按期送电甲方将采取临时送电措施，临时送电发生的费用全部从乙方的施工费用中扣除。 2.2双电源供电线路的送电时间根据前期商量可将其中一条线路放宽时间于2015年7月30日前送电。 2.3由于甲方原因造成的工期延误，正常工期可依次顺延。 第三节设计依据和规 1.1设计依据： 1.1.1中铁建电气化局集团第三工程唐铁路项目经理部的设计委托。 1.1.2国网冀北市供电公司批复的供电答复单 1.2设计所依据的主要规程、规： 1.2.1《城市电力电缆线路设计技术规定》（DL/T5221-2005） 1.2.2《10kV及以下架空配电线路设计技术规程》（DL/T5220-2005）1.2.3《66kV及以下架空电力线路设计规》（GB50061-2010） 1.2.4《电力工程地下金属构筑物防腐技术导则》（DL/T5394-2007）1.2.5《电力工程电缆设计规》（GB50217-2007） 1.2.6《电缆防火标准》（中国大唐集团公司） 1.2.7《电气装置安装工程电缆线路施工及验收规》（GB50168-2006）1.2.8《架空送电线路杆塔结构设计技术规定》（DL/T5154-2002）1.2.9华北电力集团公司《冀北地区城市中低压配电网规划技术原则》
. 架空、管道、直埋光缆线路工程施工规范 第一部分架空光缆线路工程施工规范 根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。分公司应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。 1、杆路 1) 路由复测 施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。 2) 立杆 (1) 电杆洞深
不同土质，水泥电杆的洞深亦不相同，施工时一定按规范要求，文档Word . 不得随意增减深度，防止造成安全和质量事故。监理按(一)表1规定的技术数据和偏差应小于-50mm的要求检查洞深。 (一)表1 水泥电杆洞深
杆距(2) 电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。 (3) 电杆的垂直度 利用简易量具检查电杆的垂直度。直线段的电杆轴心线应上下垂 50mm。直，其位置应在路由的中心线上，左右偏差应不大于文档Word . 100～150mm。因地形限水泥电杆杆路的角杆向线路转角点内移制而不能内移或装撑木的角杆可不内移。 100～200mm. 终端杆竖立后应向拉线侧倾斜(4) 杆根装置 施工时，监理必须及时检查杆根装置的装设。水泥电杆的杆根装400mm处。”形抱箍固定在距地面杆置有卡盘和底盘两种，卡盘用“U
编订：__________________ 单位：__________________ 时间：__________________ 脚手架施工的主要危险源安全措施(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-5409-76 脚手架施工的主要危险源安全措施 (正式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一脚手架工程事故的类型分析 1)整架倾倒或局部垮架 2)整架失稳、垂直坍塌 3)人员从脚手架上高处坠落 4)落物伤人(物体打击) 5)不当操作事故(闪失，碰撞等) 二引发事故的主要原因分析 1)整架倾倒、垂直坍塌或局部垮架 ①构架缺陷：构架缺少必须的结构杆件，未按规定数量和要求搭设连墙件等; ②在使用过程中任意拆除必不可少的杆件和连墙件等; ③构架尺寸过大、承载能力不足或设计安全不够
与严重超载; ④地基出现过大的不均匀沉降。 2)人员从脚手架上高处坠落 ①作业层未按规定设置围挡防护; ②作业层未满铺脚手板或架面与墙之间的间隙过大; ③脚手板和杆件因搁置不稳、扎结不牢或发生断裂而坠落; ④不当操作产生的碰撞和闪失等; 不当操作大致有以下情形： A.用力过猛，致使身体失稳; B.在架面上拉车退着行走; C.拥挤碰撞; D.集中多人搬运或安装较重构件; E.架面上的冰雪未清除，造成滑落。 3)落物伤人(物体打击) ①在搭设或拆除时，高空抛掷构配件，砸伤工人或路过行人; ②架体上物体堆放不牢或意外碰落，砸伤工人或路过行人;

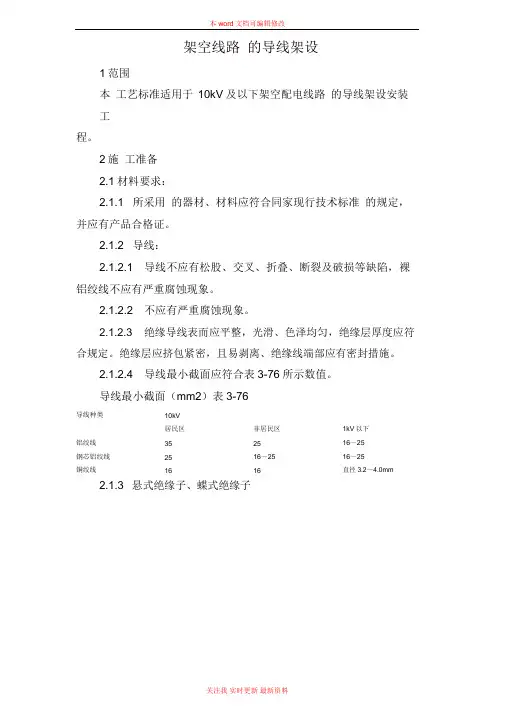

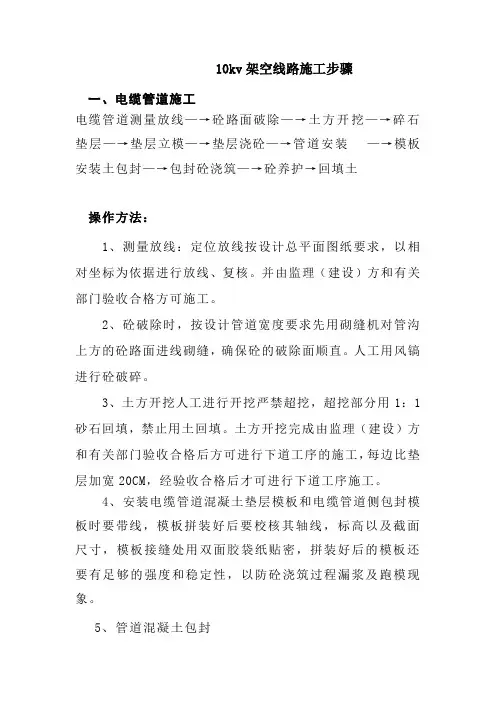

10kV及以下架空线路的导线架设施工方案(转贴) 架空线路的导线架设 1 范围 本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。 2 施工准备 2.1 材料要求： 2.1.1 所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合 格证。 2.1.2 导线： 2.1.2.1 导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应 有严重腐蚀现象。 2.1.2.2 不应有严重腐蚀现象。 2.1.2.3 绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定。 绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。 2.1.2.4 导线最小截面应符合表3-76所示数值。 导线最小截面（mm2）表3- 76 10kV 居民区非居民区 铝绞线钢芯铝绞线铜绞线35 25 16 25 16～25 16 16～25 16～25 直径3.2～4. 0mm 2.1.3 悬式绝缘子、蝶式绝缘子 2.1. 3.1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。 2.1. 3.2 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。 2.1. 3.3 弹簧销、垫的弹力适宜。 2.1. 3.4 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。 2.1.4 绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0 mm，绝缘导线应选用绝缘绑线。 2.1.5 耐张线夹、并沟线夹、钳压管、铝带 2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.2 线夹转动灵活，与导线接触面符合要求。 2.1.5.3 碗头挂板、平行挂板、直角挂板、U型挂环、球失挂环、拉板、连扳、 曲型垫等。 2.1.5.4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.5 应热镀锌，镀锌良好，镀锌层无剥落，锈蚀现象。 2.1.6 螺栓： 2.1.6.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。 2.1.6.2 螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配 合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。 2.1.6.3 螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。
