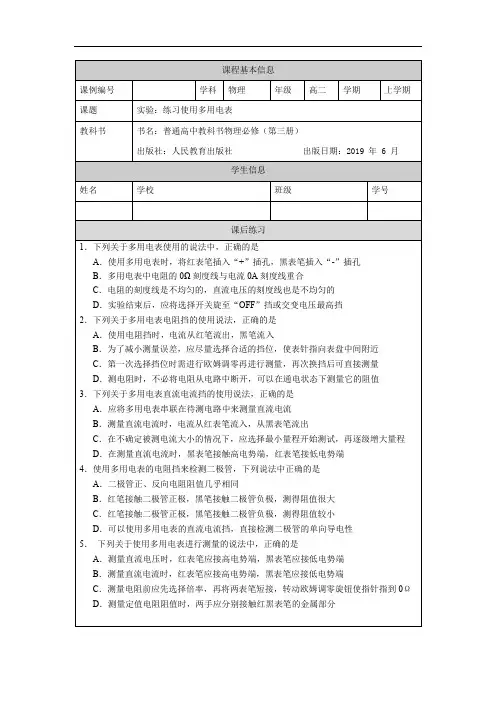

多用电表
课堂同步
1．关于多用电表上的电阻刻度线，下列说法正确的是（）
A.零电阻刻度线与零电流刻度线重合
B.零电阻刻度线与电流表满偏刻度线重合
C.电阻刻度是不均匀的，电阻值越大，刻度线越密
D.电阻刻度是不均匀的，电阻值越小，刻度线越密
2．用多用电表欧姆档测电阻时，下列说法正确的是（）
A.测量前必须调零，而且每测一次电阻都要重新调零
B.为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以
使表笔与待测电阻接触良好
C.待测电阻若是连接在电路中，应当先把它与其它元件断开后再测量
D.使用完毕应当拔出表笔，并把选择开关旋到OFF档或交流电压最高档
3．用多用表测直流电压U或测电阻R时，若红表笔插入多用表的正(＋)插孔，则 ( ) A．前者(测电压U)电流从红表笔流人多用电表，后者(测电阻)从红表笔流出多用电表B．两者电流都从红表笔流入多用表
C．两者电流都从红表笔流出多用表
D．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表
4．下列说法中正确的是（）
A．欧姆表的每一档的测量范围是0~∞
B．用不同档的欧姆表测量同一电阻的阻值时，误差大小是一样的
C．用欧姆表测电阻时，指针越接近刻度盘中央，误差越大
D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小
阻是50Ω，电池的电动势是1.5V，经过调零之后测电阻，当欧姆表
指针指到满偏的3/4位置时，被测电阻的阻值是
E
（）
A．50Ω B．100Ω C．16.7Ω D．400Ω
6．一个标有“220V，40W”的白炽灯泡，当用多用电表的欧姆档去
测量它们的电阻时，测得的阻值（）
A．接近1210Ω B．接近5.5Ω
C．明显大于1210Ω D．明显小于1210Ω
7．如图2-48所示是多用表欧姆表的原理示意图，其中电流表
的满偏电流为I g=300μA，内阻r g=100Ω，调零电阻的最大值50kΩ，
串联的固定电阻为50Ω，电池电动势 1.5V，用它测量电阻R x，能准确测量的阻值范围是
（ ）
A ．30k Ω∽80K Ω
B ．3k Ω∽8k Ω
C ．300Ω∽800Ω
D ．30Ω∽80Ω
课后巩固
1．如图2-49 (a )所示足一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是(b )图中的图 ( ).
2．用多用电表的欧姆档（×1K Ω）检查性能良好的晶体二极管，发现多用电表的表针
向右偏转角度很小，这说明 （ ）
A ．二极管加有正向电压，故测得电阻很小
B ．二极管加有反向电压，故测得电阻很大
C ．此时红表笔接的是二极管的正极
D ．此时红表笔接的是二极管的负极
3．欧姆表电路及刻度盘如图2-50所示，现因表头损坏，换用一个新表头.甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍，则换用甲表头和换用乙表头后刻度盘的中值电阻分别为( )
A ．100Ω，100Ω
B ．200Ω，100Ω
C ．50Ω， 100Ω
D ．100Ω，200Ω
4．一个多用电表内的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度处.用这只多用表测出的电阻值R’，与被测电阻的真实值R 相比 ( )
A ．R’=R
B ．R’＞R
C ．R’＜R
D ．无法确定
5．如图2-52所示是把量程为3mA 的电流表改装成欧姆表的示意图，其中E 1=1.5V 。结束后若将原电流表3mA 刻度处定为零阻值位置，则2mA 刻度处应标多少Ω？ImA 刻度处应标多少Ω？
图2-49 图2-50
图2-52
提速训练
1．一只灵敏电流表满偏电流为200μA，把它改装成欧姆表后，用它测量10kΩ电阻时，表针恰好指在100μA处，用它测量另一只电阻R x时，表针指在50μA处，则R x= 。
2．某同学测量一只未知阻值的电阻．
（1）他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图2-53（甲）所示．请你读出其阻值大小为_____________．为了使多用电表测量的结果更准确，该同学接着应该进行哪些操作？答：_________________．
（2）若该同学再用“伏安法”测量该电阻，所用器材如图2-53（乙）所示，其中电压表内阻约为5kΩ，电流
表内阻约为5Ω，变阻器
阻值为50Ω．图中部分
连线已经连接好，为了
尽可能准确地测量电
阻，请你完成其余的连
线．
（3）该同学按照
“伏安法”测量电阻的
要求连接好图乙电路后，测得的电阻值将___________（填“大于”、“小于”或“等于”）被测电阻的实际阻值．
高考链接
把一只电阻和一只晶体二极管串联，装在盒子里，盒子外面只露出三个接线柱A、B、C。如图2-54所示，今用多用电表的欧姆档进行测量，测量的电阻值如下表所示，试在虚线框画出盒内元件的符号和电路。
红表笔 A C C B A B 黑表笔 C A B C B A
阻值有阻值阻值同AC
测值
很大很小很大
接近AC间
阻值
图2-53
C
A B C
A B
图2-54
参考答案
课堂同步:1.BC 2.ACD 3.B 4.A 5.B 6.D
课后巩固:1.A 2.BC 3.C 4.B 5.1200Ω，×10档 6.250Ω 1000Ω
提速训练:1．30KΩ 2.（1）该同学选择的欧姆档档位是“×10”挡，而表中刻度盘读数为100，所以所测电阻阻值为1.0kΩ．
从刻度盘所读数看，该同学所选欧姆档倍率过小，误差较大，为使测量结果更准确，应选倍率更大的档位测时．其后有操作应是：将选择开关打到“×
100”挡；将两表笔短接，调节调零旋钮，进行欧姆挡调零；
再将被电阻接到两表笔之间测量其阻值并读出读数；测量完
毕将选择开关打到“OFF”挡．
（2）见图
（3）该同学采用的电流表内接法电路，由于电流的分压
作用，使电压表测量的电压值大于待测电阻上的实际电压．从而使电阻测量结果偏大．
高考链接:
