水性聚氨酯胶粘剂检测
国外在20世纪50年代就开始了水性PU胶的研究，直到80年代才在技术上取得突破，90年代推向市场。我国的研究始于20世纪70年代初，近年来研究工作十分活跃，但与国外水平相比，仍处于开发阶段。随着经济高速发展，环保要求越来越高，国内许多单位都积极投入到水性聚氨酯的研发中，据不完全统计，目前我国水性PU胶粘剂的科研、生产单位已有上百家。水性PU胶粘剂具有耐低温、柔韧性、粘接性能好、胶膜物性可调节范围宽等优点，已在植绒、多种层压制品的粘合(包括薄膜、织物、棉或化纤、无纺布、纸张、食品包装复合塑料薄膜等)、汽车内饰材料的粘接、木工、压敏胶、制鞋等领域得到广泛应用。
1.植绒胶粘剂
水性聚氨酯具有优良的柔韧性，性能超过了丙烯酸乳液胶粘剂，可用作植绒胶。如许戈文等人研制出的环氧改性聚氨酯阳离子乳液体系，其粘附力、耐水性、耐溶剂性、手感等方面性能优异。
2.层压制品及复合包装
聚氨酯胶粘剂中含有异氰酸酯基(-Nc0)和氨基甲酸酯基(-NHCOO-)，与含有活性氢的材料有着优良的粘接力，还可与被粘材料产生氢键作用，使粘合更加牢固。聚氨酯胶粘剂的配方可调，胶层从柔性到刚性可任意调整，适合多种材料复合包装及层压复合的要求。另外由于胶膜气味小、无毒，特别适用于食品包装复合薄膜及装饰用复合胶粘剂。
安徽大学绿色高分子材料重点实验室研制的PU-5080水性聚氨酯胶粘剂可用于磁层压、织物处理、材料粘合等领域，固含量(30±1)%，PH值6～9，断裂伸长率>400%，拉伸强度>13MPa。
中心以化工行业技术需求和科技进步为导向，以资源整合、技术共享为基础，分析测试、技术咨询为载体，致力于搭建产研结合的桥梁。以“专心、专业、专注“为宗旨，致力于实现研究和应用的对接，从而推动化工行业的发展。
3.木材胶粘剂
木材加工是胶粘剂最大的应用领域。胶合板、纤维板、刨花板常用的胶粘剂有脲醛、三聚氰胺-甲醛、酚醛树脂胶等。采用‘三醛树脂’制造复合板材，一般要求木材水分质量分数在2%以内，而未经干燥处理的木材水分质量分数在10%左右甚至更高，需要经过干燥处理才能进行复合加工，否则压制时可能产生爆裂。另外，三醛树脂在粘接及制品使用过程中会产生有刺激性气味的甲醛，对环境造成污染。脲醛胶粘的制品耐水性较差，聚醋酸乙烯乳液则耐水性及耐热性均不佳，热压时易透胶。而采用乙烯基水性聚氨酯胶粘剂可克服以上缺点，能在室温下胶接木材，具有初粘性高，对较湿的木材也能适应等优点。胶层的耐热性和耐老化性能良好。
日本首先开发了水性乙烯基PU系木材胶粘剂，简称API，后改名为水性高分子-异氰酸酯系木材胶粘剂(WPI)。该类胶粘剂初粘性高，可常温胶接，最终粘接强度高，胶层耐水、耐久性良好，粘接木材时受压时间短，操作简便，胶粘剂呈中性，对木材无污染。
4.鞋用胶粘剂
前几年我国一些三资鞋厂已开始使用水性PU胶。目前每年单从我国出口到国外的4大名牌(Nike 等)所用的水性PU胶就达到2万t。由于国产水性PU胶在固化速度、初粘性、耐热性等方面均不及溶剂型胶，因此国内市场上的鞋用水性PU基本上为进口产品。
5.压敏胶
乳液压敏胶的用途是制造胶带、不干胶标签等，也可直接使用，广泛用于办公、建筑、家具、车辆等领域。目前丙烯酸类乳液使用较多。而考虑到耐老化、耐寒、粘接强度、透明性、无毒等因素，聚氨酯可成为水性压敏胶中一种新型优良品种。PU乳液的分子质量不宜过大。日特开昭62-297375报道了日本花五株式会社研制的一种阴离子型PU乳液，用环氧交联得到的压敏
中心以化工行业技术需求和科技进步为导向，以资源整合、技术共享为基础，分析测试、技术咨询为载体，致力于搭建产研结合的桥梁。以“专心、专业、专注“为宗旨，致力于实现研究和应用的对接，从而推动化工行业的发展。
胶耐水性好、强度高、稳定性好[8]。该实验研制的环氧改性水性PU压敏胶，乳液稳定，用于铝板与薄膜及海绵与海绵粘接，具有非常好的初粘性和持粘性。
中心以化工行业技术需求和科技进步为导向，以资源整合、技术共享为基础，分析测试、技术咨询为载体，致力于搭建产研结合的桥梁。以“专心、专业、专注“为宗旨，致力于实现研究和应用的对接，从而推动化工行业的发展。
水性聚氨酯的分类 由于聚氨酯原料和配方的多样性，水性聚氨酯开发40年左右的时间，人们已研究出许多种制备方法和制备配方。水性聚氨酯品种繁多，可以按多种方法分类。 1．以外观分 水性聚氨酯可分为聚氨酯乳液、聚氨酯分散液、聚氨酯水溶液。实际应用最多的是聚氨酯乳液及分散液，本书中统称为水性聚氨酯或聚氨酯乳液，其外观分类如表5所示。 表5 水性聚氨酯形态分类 2.按使用形式分 水性聚氨酯胶粘剂按使用形式可分为单组分及双组分两类。可直接使用，或无需交联剂即可得到所需使用性能的水性聚氨酯称为单组分水性聚氨酯胶粘剂。若单独使用不能获得所需的性能，必须添加交联剂；或者一般单组分水性聚氨酯添加交联剂后能提高粘接性能，在这些情况中，水性聚氨酯主剂和交联剂二者就组成双组分体系。 3．以亲水性基团的性质分 根据聚氨酯分子侧链或主链上是否含有离子基团，即是否属离子键聚合物(离聚物)，水性聚氨酯可分为阴离子型、阳离子型、非离子型。含阴、阳离子的水性聚氨酯又称为离聚物型水性聚氨酯。 (1)阴离子型水性聚氨酯又可细分为磺酸型、羧酸型，以侧链含离子基团的居多。大多数水性聚氨酯以含羧基扩链剂或含磺酸盐扩链剂引人羧基离子及磺酸离子。 (2)阳离子型水性聚氨酯一般是指主链或侧链上含有铵离子(一般为季铵离子)或锍离子的水性聚氨酯，绝大多数情况是季铵阳离子。而主链含铵离子的水性聚氨酯的制备一般以采用含叔胺基团扩链剂为主，叔胺以及仲胺经酸或烷基化试剂的作用，形成亲水的铵离子。还可通过含氨基的聚氨酯与环氧氯丙烷及酸反应而形成铵离子。 (3)非离子型水性聚氨酯，即分子中不含离子基团的水性聚氨酯。非离子型水性聚氨酯的制备方法有：①普通聚氨酯预聚体或聚氨酯有机溶液在乳化剂存在下进行高剪切力强制乳化；②制成分子中含有非离子型亲水性链段或亲水性基团，亲水性链段一般是中低分子量聚氧化乙烯，亲水性基团一般是羟甲基。 (4)混合型聚氨酯树脂分子结构中同时具有离于型及非离子型亲水基团或链段。 4．以聚氨酯原料分 按主要低聚物多元醇类型可分为聚醚型、聚酯型及聚烯烃型等，分别指采用聚醚多元醇、聚酯多元醇、聚丁二烯二醇等作为低聚物多元醇而制成的水性聚氨酯。还有聚醚-聚酯、聚醚—聚丁二烯等混合以聚氨酯的异氰酸酯原料分，可分为芳香族异氰酸酯型、脂肪族异氰酸酯型、脂环族异氰酸酯型。按具体原料还可细分，如TDI型、HDI型，等等。 5．按聚氨酯树脂的整体结构划分 (1)按原料及结构可分为聚氨酯乳液、乙烯基聚氨酯乳液、多异氰酸酯乳液、封闭型聚氨酯
1.低聚物多元醇：聚醚二醇、聚酯二醇、聚醚三醇、聚丁二烯二二醇、丙烯酸酯多元醇等 水性聚氨酯胶粘剂制备中常用的低聚物多元醇一般以聚醚二醇、聚酯二醇居多，有时还使用聚醚三醇、低支化度聚酯多元醇、聚碳酸酯二醇等小品种低聚物多元醇。聚醚型聚氨酯低温柔顺性好，耐水性较好，且常用的聚氧化丙烯二醇(PPG)的价格比聚酯二醇低，因此，我国的水性聚氨酯研制开发大多以聚氧化丙烯二醇为主要低聚物多元醇原料。由聚四氢呋喃醚二醇制得的聚氨酯机械强度及耐水解性均较好，惟其价格较高，限制了它的广泛应用。 聚酯型聚氨酯强度高、粘接力好，但由于聚酯本身的耐水解性能比聚醚差，故采用一般原料制得的聚酯型水性聚氨酯，其贮存稳定期较短。但通过采用耐水解性聚酯多元醇，可以提高水性聚氨酯胶粘剂的耐水解性。国外的聚氨酯乳液胶粘剂及涂料的主流产品是聚酯型的。脂肪族非规整结构聚酯的柔顺性也较好，规整结构的结晶性聚酯二醇制备的单组分聚氨酯乳液胶粘剂，胶层经热活化粘接，初始强度较高。而芳香族聚酯多元醇制成的水性聚氨酯对金属、RET等材料的粘接力高，内聚强度大。 其他低聚物二醇如聚碳酸酯二醇、聚己内酯二醇、聚丁二烯二醇、丙烯酸酯多元醇等，都可用于水性聚氨酯胶粘剂的制备。聚碳酸酯型聚氨酯耐水解、耐候、耐热性好，易结晶，由于价格高，限制了它的广泛应用。 2.异氰酸酯:TDI、MDI、IPDI、HDI等 制备聚氨酯乳液常用的二异氰酸酯有TDI、MDI等芳香族二异氰酸酯，以及TDI、MDI、HDI：MDI等脂肪族、脂环族二异氰酸酯。由脂肪族或脂环族二异氰酸酯制成的聚氨酯，耐水解性比芳香族二异氰酸酯制成的聚氨酯好，因而水性聚氨酯产品的贮存稳定性好。国外高品质的聚酯型水性聚氨酯一般均采用脂肪族或脂环族异氰酸酯原料制成，而我国受原料品种及价格的限制，大多数仅用TDI为二异氰酸酯原料。 多亚甲基多苯基多异氰酸酯一般用于制备乙烯基聚氨酯乳液和异氰酸酯乳液。 3．扩链剂：1，4—丁二醇、乙二醇、己二醇、乙二胺等 水性聚氨酯制备中常常使用扩链剂，其中可引入离子基团的亲水性扩链剂有多种，除了这类特种扩链剂外，经常还使用1，4—丁二醇、乙二醇、一缩二乙二醇、己二醇、乙二胺、二亚乙基三胺等扩链剂。由于胺与异氰酸酯的反应活性比水高，可将二胺扩链剂混合于水中或制成酮亚胺，在乳化分散的同时进行扩链反应。 4．水：蒸馏水、离子水 水是水性聚氨酯胶粘剂的主要介质，为了防止自来水中的Ca2+、寸+等杂质对阴离子型水性聚氨酯稳定性的影响，用于制备水性聚氨酯胶粘剂的水一般是蒸馏水或去离子水。除了用作聚氨酯的溶剂或分散介质，水还是重要的反应性原料，合成水性聚氨酯目前以预聚体法为主，在聚氨酯预聚体分散与水的同时，水也参与扩链。由于水或二胺的扩链，实际上大多数水性聚氨酯是聚氨酯—脲乳液(分散液)，聚氨酯—脲比纯聚氨酯有更大的内聚力和粘接力，脲键的耐水性比氨酯键好。
单组分聚氨酯胶粘剂配方和合成机理 1.湿固化机理： 湿固化型聚氨酯胶粘剂中含有活泼的NCO基团，当暴露于空气中时能与空气中的微量水分子发生反应；粘接时，它能与基材表面吸附的水以及表面存在羟基大呢感活性氢基团发生化学反应，生成脲键结构。因此湿固化型聚氨酯胶粘剂固化后的胶层组成是聚氨酯胶粘剂—聚脲结构。 2.软木用聚氨酯胶: 将以NCO为端基的聚氨酯胶粘剂应用于软木碎屑的粘接，由林产化工厂于软木碎屑中加入胶粘剂，混合均匀，加热压制成型，制成软木板材、片材等制品，用作保温、隔音等材料，其特点是耐水、防腐蚀。该胶粘剂是聚氨酯湿固化胶粘剂和密封剂的基础粘料，若对配方稍加调整，亦即加入一定比例的三官团的聚氧化丙烯三醇(如N-330)，制成的NCO端基的预聚体胶粘剂即可作为下列材料的粘料(基料)： (1)聚氨酯浇注型橡胶的基料； (2)建筑用聚氨酯防水材料的粘料； (3)田径运动场地用聚氨酯橡胶跑道(塑胶跑道)胶面层的粘料； (4)聚氨酯密封胶粘剂的粘料。 该胶粘剂还可用于聚氨酯泡沫塑料、聚苯乙烯泡沫等的粘接，使用方便，无公害，受到用户欢迎。 3.配方 3.1配方1： 聚氧化丙烯多元醇(M=3000) 51份 MDI 26份 TDI(80/20) 8.7份 1，4-丁二醇 4.1份 将上述四组分原料混合，在80℃反应3h后，降温，用10份二甲苯稀释，制得NCO含量约7.3％的预聚体。该预聚体可作为弹性基材的胶粘剂。具有耐水、柔韧性好、强度高等优点。胶膜的拉伸强度可达43.1MPa，伸长率360%，在80℃热水中浸泡7天后仍能保持较好的强度。 3.2配方2： 聚氧化丙烯三醇(M=6000) 400份 聚氧化丙烯二醇(4／=2000) 1000份 MDI 315份 氢化萜烯酚醛树脂 180份 按以上配方原料制成预聚体，再加人气相法二氧化硅、滑石粉等填料以及增塑剂、叔胺和有机锡类催化剂，制成含填料的预聚体。 按HDI缩二脲1610份、r-巯丙基三甲氧基硅烷40份、二甲基硅烷427份、二甲基哌嗪1.3份制成硅烷化合物。 单组分聚氨酯胶粘剂按预聚体：硅烷化合物：萜烯增粘剂=271：6：70(质量份数)混合配制。用于玻璃-帆布、铝-铝、冷轧钢-冷轧钢的粘接。
水性聚氨酯胶解析(一) 2009-11-21 23:08 水性聚氨酯胶解析 水性聚氨酯胶的发展概况 水性聚氨酯胶粘剂是指聚氨酯溶于水或分散于水中而形成的胶粘剂，有人也称水性聚氨酯为水系聚氨酯或水基聚氨酯。依其外观和粒径，将水性聚氨酯分为三类：聚氨酯水溶液(粒径<0.001um，外观透明)、聚氨酯分散液(粒径0.001-0.1 um，外观半透明)、聚氨酯乳液(粒径>0.1 ，外观白浊)。但习惯上后两类在有关文献资料中又统称为聚氨酯乳液或聚氨酯分散液，区分并不严格。实际应用中，水性聚氨酯以聚氨酯乳液或分散液居多，水溶液少。 由于聚氨酯类胶粘剂具有软硬度等性能可调节性好以及耐低温、柔韧性好、粘接强度大等优点，用途越来越广。目前聚氨酯胶粘剂以溶剂型为主。有机溶剂易燃易爆、易挥发、气味大、使用时造成空气污染，具有或多或少的毒性。近10多年来，保护地球环境舆论压力与日俱增，一些发达国家制订了消防法规及溶剂法规，这些因素促使世界各国聚氨酯材料研究人员花费相当大的精力进行水性聚氨酯胶粘剂的开发。 水性聚氨酯以水为基本介质，具有不燃、气味小、不污染环境、节能、操作加工方便等优点，已受到人们的重视。 聚氨酯从30年代开始发展，而在50年代就有少量水性聚氨酯的研究，如1953年Du Pont公司的研究人员将端异氰酸酯基团聚氨酯预聚体的甲苯溶液分散于水，用二元胺扩链，合成了聚氨酯乳液。当时，聚氨酯材料科学刚刚起步，水性聚氨酯还未受到重视，到了六、七十年代，对水性聚氨酯的研究开发才开始
迅速发展，1967年首次出现于美国市场，1972年已能大批量生产。70-80年代，美、德、日等国的一些水性聚氨酯产品已从试制阶段发展为实际生产和应用，一些公司有多种牌号的水性聚氨酯产品供应，如德国Bayer公司的磺酸型阴离子聚氨酯乳液ImPranil和Dispercoll KA等系列、Hoechst公司的Acrym系列、美国Wyandotte化学公司的X及E等系列，日本大日本油墨公司的Hydran HW 及AP系列、日本公司的聚氨酯乳液CVC36及水性乙烯基聚氨酯胶粘剂CU系列、日本光洋产业公司的水性乙烯基聚氨酯胶粘剂KR系列等等。 在水性类胶粘剂中，我国目前仍以聚丙烯酸酯类乳液胶、聚乙烯醋酸乙烯类乳液胶、水性三醛树脂等胶粘剂为主。有柔韧性好等特点，有较大的发展前途。水性聚氨酯胶粘剂的性能特点 1.与溶剂型聚氨酯胶粘剂相比，水性聚氨酯胶粘剂除了上述的无溶剂臭味、无污染等优点外，还具有下述特点。 (1)大多数水性聚氨酯胶粘剂中不含NCO基团，因而主要是靠分子内极性基团产生内聚力和粘附力进行固化。而溶剂型或无溶剂单组分及双组分聚氨酯胶粘剂可充分利用NCO的反应、在粘接固化过程中增强粘接性能。水性聚氨酯中含有羧基、羟基等基团，适宜条件下可参与反应，使胶粘剂产生交联。 (2)除了外加的高分子增稠剂外，影响水性聚氨酯粘度的重要因素还有离子电荷、核壳结构、乳液粒径等。?聚合物分子上的离子及反离子(指溶液中的与聚氨酯主链、侧链中所含的离子基团极性相反的自由离子)越多，粘度越大；而固体含量(浓度)、聚氨酯树脂的分子量、交联剂等因素对水性聚氨酯粘度的影响并不明显，这有利于聚氨酯的高分子量化，以提高胶粘剂的内聚强度。与之相比，溶剂型聚氨酯胶粘剂的粘度的主要影响因素有聚氨酯的分子量、支化度、胶的浓
聚氨酯胶的配方设计 胶粘剂的设计是以获得最终使用性能为目的,对聚氨酯胶粘剂进行配方设计,要考虑到所制成的胶粘剂的施工性(可操作性)，固化条件及粘接强度，耐热性，耐化学品性，耐久性等性能要求。 1.聚氨酯分子设计——结构与性能聚氨酯由于其原料品种及组成的多样性,因而可合成各种各样性能的高分子材料，例如从其本体材料(即不含溶剂)的外观性严主讲,可得到由柔软至坚硬的弹性体，泡沫材料，聚氨酯从其本体性质(或者说其固化物)而言,基本上届弹性体性质,它的一些物理化学性质如粘接强度，机械性能，耐久性，耐低温性，耐药品性,主要取决于所生成的聚氨酯固化物的化学结构，所以,要对聚氨酯胶粘剂进行配方设计,首先要进行分子设计,即从化学结构及组成对性能的影响来认识，有关聚氨酯原料品种及化学结构与性能的关系。 2. 从原料角度对PU胶粘剂制备进行设计聚氨酯胶粘剂配方中一般用到三类原料:一类为NCO类原料(即二异氰酸酯或其改性物、多异氰酸酯),一类为oH类原料(即含羟基的低聚物多元醇、扩链剂等,广义地说,是含活性氢的化合物,故也包括多元胺、水等),另有一类为溶剂和催化剂等添加剂，从原料的角度对聚氨酯胶粘剂进行配方设计,其方法有下述两种。 (1).由上述原料直接配制最简单的聚氨酯胶粘剂配制法是0H类原料和NCO类原料(或及添加剂)简单地混合，直接使用，这种方法在聚氨酯胶粘剂配方设计中不常采用,原因是大多数低聚物多元醇分子量较低(通常聚醚Mr<6000,聚酯Mr<3000),因而所配制的胶粘剂组合物粘度小，初粘力小，有时即使添加催化剂,固化速度仍较慢,并且固化物强度低, 实用价值不大，并且未改性的TDI蒸气压较高,气味大，挥发毒性大,而MDI常温下为固态,使用不方便,只有少数几种商品化多异氰酸酯如PAPlDesmodur RDesmodur RFCoronate L等可用作异氰酸酯原料。不过,有几种情况可用上述方法配成聚氨酯胶粘剂例如 1)由高分子量聚酯(Mr5000-50000)的有机溶液与多异氰酸酯溶液(如Coronate L)组成的双组分聚氨酯胶粘剂,可用于复合层压薄膜等用途,性能较好，这是因为其主成分高分子量聚酯本身就有较高的初始粘接力,组成的胶粘剂内聚强度大; (2)由聚醚(或聚酯)或及水，多异氰酸酯，催化剂等配成的组合物,作为发泡型聚氨酯胶粘剂，粘合剂,用于保温材料等的粘接制造等,有一定的实用价值。 (2).NCO类及OH类原料预先氨酯化改性如上所述,由于大多数低聚物多元醇的分子量较低,并且TDI挥发毒性大,MDI常温下为固态,直接配成胶一般性能较差,故为了提高胶粘剂的初始粘度，缩短产生一定粘接强度所需的时间,通常把聚醚或聚酯多元醇
水性聚氨酯发展概况 水性聚氨酯胶粘剂是指聚氨酯溶于水或分散于水中而形成的胶粘剂，有人也称水性聚氨酯为水系聚氨酯或水基聚氨酯。依其外观和粒径，将水性聚氨酯分为三类：聚氨酯水溶液(粒径< 0.001um，外观透明)、聚氨酯分散液(粒径0.001-0.1 um，外观半透明)、聚氨酯乳液(粒径>0. 1 ，外观白浊)。但习惯上后两类在有关文献资料中又统称为聚氨酯乳液或聚氨酯分散液，区分并不严格。实际应用中，水性聚氨酯以聚氨酯乳液或分散液居多，水溶液少。由于聚氨酯类胶粘剂具有软硬度等性能可调节性好以及耐低温、柔韧性好、粘接强度大等优点，用途越来越广。目前聚氨酯胶粘剂以溶剂型为主。有机溶剂易燃易爆、易挥发、气味大、使用时造成空气污染，具有或多或少的毒性。近10多年来，保护地球环境舆论压力与日俱增，一些发达国家制订了消防法规及溶剂法规，这些因素促使世界各国聚氨酯材料研究人员花费相当大的精力进行水性聚氨酯胶粘剂的开发。水性聚氨酯以水为基本介质，具有不燃、气味小、不污染环境、节能、操作加工方便等优点，已受到人们的重视。聚氨酯从30年代开始发展，而在50年代就有少量水性聚氨酯的研究，如1953年Du Pont公司的研究人员将端异氰酸酯基团聚氨酯预聚体的甲苯溶液分散于水，用二元胺扩链，合成了聚氨酯乳液。当时，聚氨酯材料科学刚刚起步，水性聚氨酯还未受到重视，到了六、七十年代，对水性聚氨酯的研究开发才开始迅速发展，1967年首次出现于美国市场，1972年已能大批量生产。7 0-80年代，美、德、日等国的一些水性聚氨酯产品已从试制阶段发展为实际生产和应用，一些公司有多种牌号的水性聚氨酯产品供应，如德国Bayer公司的磺酸型阴离子聚氨酯乳液ImPranil和Dispercoll KA等系列、Hoechst公司的Acrym系列、美国Wyandotte化学公司的X及E等系列，日本大日本油墨公司的Hydran HW及AP系列、日本公司的聚氨酯乳液C VC36及水性乙烯基聚氨酯胶粘剂CU系列、日本光洋产业公司的水性乙烯基聚氨酯胶粘剂KR系列等等。在水性类胶粘剂中，我国目前仍以聚丙烯酸酯类乳液胶、聚乙烯醋酸乙烯类乳液胶、水性三醛树脂等胶粘剂为主。有柔韧性好等特点，有较大的发展前途。水性聚氨酯的分类由于聚氨酯原料和配方的多样性，水性聚氨酯开发40年左右的时间，人们已研究出许多种制备方法和制备配方。水性聚氨酯品种繁多，可以按多种方法分类。1．以外观分水性聚氨酯可分为聚氨酯乳液、聚氨酯分散液、聚氨酯水溶液。实际应用最多的是聚氨酯乳液及分散液，本书中统称为水性聚氨酯或聚氨酯乳液，其外观分类如表5所示。表5 水性聚氨酯形态分类 -----------------------------------------------------名称水溶液分散液乳液状态溶解—胶体分散分散外观透 明半透明乳白白浊粒径，um ＜0.001 100-1000 0.001-0.1分子量数千－20万＞0.1 ＞5000------------------------------------------------------ 2.按使用形式分水性聚氨酯胶粘剂按使用形式可分为单组分及双组分两类。可直接使用，或无需交
单组分聚氨酯胶粘剂配方和合成机理 单组分聚氨酯胶粘剂配方和合成机理 湿固化型聚氨酯胶 1.湿固化机理：湿固化型聚氨酯胶粘剂中含有活泼的NCO基团，当暴露于空气中时能与空气中的微量水分子发生反应；粘接时，它能与基材表面吸附的水以及表面存在羟基大呢感活性氢基团发生化学反应，生成脲键结构。因此湿固化型聚氨酯胶粘剂固化后的胶层组成是聚氨酯胶粘剂—聚脲结构。 2.软木用聚氨酯胶:将以NCO为端基的聚氨酯胶粘剂应用于软木碎屑的粘接，由林产化工厂于软木碎屑中加入胶粘剂，混合均匀，加热压制成型，制成软木板材、片材等制品，用作保温、隔音等材料，其特点是耐水、防腐蚀。该胶粘剂是聚氨酯湿固化胶粘剂和密封剂的基础粘料，若对配方稍加调整，亦即加入一定比例的三官团的聚氧化丙烯三醇(如N-330)，制成的NCO端基的预聚体胶粘剂即可作为下列材料的粘料(基料)： (1)聚氨酯浇注型橡胶的基料； (2)建筑用聚氨酯防水材料的粘料； (3)田径运动场地用聚氨酯橡胶跑道(塑胶跑道)胶面层的粘料； (4)聚氨酯密封胶粘剂的粘料。 该胶粘剂还可用于聚氨酯泡沫塑料、聚苯乙烯泡沫等的粘接，使用方便，无公害，受到用户欢迎。 3.配方1：聚氧化丙烯多元醇(M=3000) 51份 MDI 26份 TDI(80/20) 8.7份 1，4-丁二醇 4.1份 将上述四组分原料混合，在80℃反应3h后，降温，用10份二甲苯稀释，制得NCO含量约7.3％的预聚体。该预聚体可作为弹性基材的胶粘剂。具有耐水、柔韧性好、强度高等优点。胶膜的拉伸强度可达43.1MPa，伸长率360%，在80℃热水中浸泡7天后仍能保持较好的强度。 配方2：聚氧化丙烯三醇(M=6000) 400份 聚氧化丙烯二醇(4／=2000) 1000份
双组分水性聚氨酯胶黏剂的合成及表征 郑延清1*，邹友思 2 (1.闽江学院化学与化学工程系，福建福州350108； 2.厦门大学材料学院，福建厦门361005) 摘要：以聚酯二元醇、甲苯二异氰酸酯（TDI）、二羟甲基丙酸（DMPA）、1,4-丁二 醇（BDO）和三羟甲基丙烷（TMP）等为原料合成了双组分水性聚氨酯的多元醇组 分作为A组分。考虑到溶解性，反应活性，工业成本等因素，本文从小分子二元醇（如乙二醇，丙二醇，丁二醇，一缩乙二醇等），小分子三元醇（甘油），小分子四 元醇（季戊四醇），聚乙二醇（相对分子质量从200到2000），聚丙二醇（相对分子 质量从300到2000）等数十种醇类化合物中，反复试验，再三筛选，最后确定以聚 乙二醇-800和六亚甲基二异氰酸酯（HDI）三聚体为原料合成了亲水性多异氰酸酯 固化剂作为B组分。将A、B组分混合配制，得到了双组分水性聚氨酯胶黏剂。通 过红外光谱（FT-IR）、核磁共振（NMR）、粘度、吸水率、粘接强度、离心稳定性等 性能测试，分别对A、B组分合成的关键步骤及影响产物性能的各种因素进行了探讨。结果表明，当DMPA、BDO、TMP的质量分数分别为6%、4%、3%时，多元醇 组分的外观、稳定性、粘接强度等性能较好；选择聚乙二醇作为亲水组分对HDI三 聚体进行改性，且当其添加的质量分数为11%及以上时，制备出的多异氰酸酯固化 剂组分具有较好的水分散性。 关键词：水性聚氨酯；胶黏剂；多元醇组分；固化剂；粘接强度 中途分类号：O 631 文章标志码：A 文章标号： 聚氨酯胶黏剂具有独特的软硬段结构，这种化学结构决定了它具有耐低温、耐磨、耐脆化、拉伸强度高、韧性、弹性好等优点[1-4]。传统的溶剂型聚氨酯胶黏剂以二甲基甲酰胺、甲苯、二甲苯等溶剂为分散介质，这些溶剂易燃易爆，挥发性和毒性较大，污染环境，危害操作者的身体健康。近年来，随着保护环境的舆论压力和人们的环保意识不断增强，一些发达国家制定了限制挥发性有机物（VOC）的法律法规，这些因素促进了*通信作者：yanqingz2115@https://www.doczj.com/doc/cf5181610.html,
1、一种新型水性双组份聚氨酯胶黏剂用丙烯酸改性树脂及包含该树脂的聚氨酯胶黏剂 2、耐高温油墨用聚氨酯胶黏剂的制备方法 3、一种阻燃耐水聚氨酯胶粘剂及其制备方法 4、无溶剂型双组分聚氨酯胶粘剂及其制备方法 5、耐高温水性聚氨酯胶黏剂的制备方法 6、一种豆油醇解物聚氨酯胶粘剂的生产方法 7、一种用于橡胶地砖的聚氨酯胶粘剂的制备方法 8、聚氨酯胶粘剂 9、聚氨酯胶辊 10、一种干式复合聚氨酯胶粘剂及其制造方法 11、一种鞋用聚氨酯胶黏剂及其制备方法 12、纳米聚氨酯胶粘剂及其制备工艺 13、一种聚氨酯胶粘剂粘贴墙体保温装饰一体化板材施工方法 14、一种圆织机梭子专用聚氨酯胶轮 15、一种纳米粒子改性的聚氨酯胶黏剂及其制备方法 16、双组份改性无水聚氨酯胶 17、冷轧用聚氨酯胶辊表面破损修复方法 18、一种用于复合软包装的水性聚氨酯胶粘剂的制备方法 19、一种水性聚氨酯胶粘剂及其制备方法 20、改性聚氨酯及水性聚氨酯胶粘剂组合物 21、一种用于人造草坪背胶的蓖麻油改性聚氨酯胶粘剂组合物 22、一种单组份高固含量水性聚氨酯胶粘剂的制备方法 23、一种RFID天线基材用水性聚氨酯胶粘剂 24、一种双组份聚氨酯胶粘剂的制备方法 25、聚氨酯输送带用乳液型水性聚氨酯胶黏剂及其合成方法 26、环保型低成本聚氨酯胶粘剂生产方法 27、低游离MDI单体双组份无溶剂聚氨酯胶粘剂 28、一种高强度耐黄变弹性聚氨酯胶及其制备方法和应用 29、一种酚醛树脂-聚氨酯胶粘剂的制备方法 30、一种有机蒙脱土改性双组份聚氨酯胶粘剂及其制备方法 31、一种长寿聚氨酯胶轮 32、植珠用水性聚氨酯胶黏剂及其制备方法 33、聚氨酯胶粘剂的制备方法 34、一种水性聚氨酯胶粘剂及其制造方法 35、一种双组分聚氨酯胶粘剂及其制备方法和应用 36、可常规喷涂风机叶片用聚氨酯胶衣组合物及其制备方法 37、阻燃及耐碱聚氨酯胶粘剂的制备方法 38、一种鞋用聚氨酯胶粒的配方 39、一种溶剂型双组份聚氨酯胶黏剂及其制备方法 40、一种双组份聚氨酯胶及其制备方法 41、聚氨酯胶专用纳米碳酸钙的制备方法 42、一种单组份聚氨酯胶黏剂及其制备方法 43、室外聚氨酯胶黏剂
1.国外研究进展 国外对聚氨酯的研究较早。 20 世纪 40 年代,德国的拜耳就建成了聚氨酯试验车间, 美国、英国于20 世纪 5 0 年代相继开始了工业化, 20 世纪 60 年代杜邦公司首次工业化生产了水性聚氨酯, 20 世纪 70年代以来德国对水性聚氨酯进行了大量的研究工作, 对自乳化稳定机理及相转变过程进行了描述与解释。 20 世纪 80 年代后 , 美国、日本、荷兰等国家开始生产和应用聚氨酯。由于合成技术的发展和性能的不断改进, 使水性聚氨酯进入飞速发展 阶段, 涉及的领域涵盖皮革、纸张、纺织、涂料、胶黏剂等。进 入 21 世纪后, 聚氨酯的应用领域不断拓宽, 特别是世界范围内日 益高涨的环保要求, 更加快了水性聚氨酯工业的发展步伐。经过几十年的发展, 聚氨酯产品在汽车涂料、胶黏剂等领域已接近或达到溶剂型产品水平, 原料生产实现了规模化, 异氰酸酯、聚醚多元醇等聚氨酯基本原料的先进生产技术只掌握在少数几家跨国公司( 如BASF, Bayer, H untsman,DuPONT 等)手中,他们在世界各地建立了特大规模(10万t/a以上)的生产装置,这对中国规模较小、技术相对落后的原料企业的发展构成了一定威胁。国外水性聚氨酯胶黏剂的发展速度明显快于其他胶黏剂产品 , 且品种多、产量大。例如 : 拜耳公司U53 , U 54 等系列产品; 日本大日本油墨公司的H ydr an H W 及 AP 系列; 日本公司的聚氨酯乳液CV C36 及水性乙烯基聚氨酯胶黏剂 CU 系列等 [ 5] 。这些胶黏剂一般都具有较好的初黏性、耐水性、耐温性。近年来环境保护的压力迫使一些
热活化型水性聚氨酯胶粘剂简介 1 应用 热活化型水性聚氨酯胶粘剂，在制鞋、食品包装、汽车内饰、烟包等行业应用广泛，尤其是汽车内饰方面。 2 基本组成 热活化水性聚氨酯胶粘剂主要由大分子多元醇、异氰酸酯、亲水扩链剂及少量有机溶剂组成。 图1 热活化型水性聚氨酯胶粘剂基本组成 大分子多元醇 一般采用聚酯多元醇，这也是核心原材料之一，相对也比较复杂。 异氰酸酯 IPDI、HDI、HMDI、TDI和MDI，对于热活化型水性聚氨酯胶粘剂，一般混合使用IPDI和HDI。若单独用HDI，产品初粘强度合适，但预聚体粘度大、产品耐热性差、终粘强度弱。
亲水扩链剂 DMPA或DMBA可以满足固含量低于45%的产品需求，若需进一步提高固含量，则需使用磺酸盐型亲水扩链剂。 有机溶剂 在预聚体法合成中一般会添加少量的高沸点溶剂来降低预聚体粘度，如N-甲基吡咯烷酮和N,N-二甲基乙酰胺等。在丙酮法合成中则会加入较多量的丙酮，在乳化分散后再通过减压蒸馏脱除，这些回收的丙酮可以再重复利用，这样可以降低成本、减少排放。 3 粘接机理 有人称热活化型水性聚氨酯胶粘剂为水性聚氨酯热熔胶，这种叫法也有其合理性，至少从粘接机理上有一定的相似性。 图2 热熔胶粘接过程示意图 如图2所示，热熔胶常温下是固态，加热到熔融到一定程度能流动，涂布在待粘接表面后贴合、冷却。 而热活化型水性聚氨酯则是先涂布在待粘接表面，烘箱或常温干燥，此时成为无溶剂的固态，然后再加热活化、贴合，然后保温或冷却。
图3 热活化型水性聚氨酯粘接过程示意图 如图3所示。与热熔胶不同的是，在活化过程中，聚氨酯软链段部分从结晶态转变为非晶态，硬链段的物理交联仍然还在，聚氨酯分子链不发生相对滑移。简单的说，就是原来没有粘性的胶加热后产生粘性，然后可以与材料贴合。这个从不粘到粘的转变温度，也就是理论上的最低活化温度。 二、在汽车内饰里的应用 2012年3月1日，我国正式发布了《乘车内空气质量评价指南》GB/T27630-2011，对汽车内VOC 含量提出较严格的限制。 表1 汽车内VOC主要来源 如表1 所示，汽车内VOC最主要的来源是涂料和胶粘剂中的有机溶剂，在汽车内饰胶领域，各国汽车化工研究人员均花费相当大的精力进行环保型的水性胶粘剂的开发，一些著名的公司都纷纷推出自己的环保水性胶粘剂产品，如Sunstar、西卡、Forbo、中科力泰等。目前，水性胶粘剂已逐步在以下领域得到应用（包括但不局限于图4） 图4 热活化型水性聚氨酯在汽车内饰方面的应用 产品案例
单组分聚氨酯胶粘剂配方和合成机理 单组分胶粘剂配方和合成机理 湿固化型胶 1.湿固化机理：湿固化型胶粘剂中含有活泼的NCO基团，当暴露于空气中时能与空气中的微量水分子发生反应；粘接时，它能与基材表面吸附的水以及表面存在羟基大呢感活性氢基团发生化学反应，生成脲键结构。因此湿固化型胶粘剂固化后的胶层组成是胶粘剂—聚脲结构。 2.软木用胶:将以NCO为端基的胶粘剂应用于软木碎屑的粘接，由林产化工厂于软木碎屑中加入胶粘剂，混合均匀，加热压制成型，制成软木板材、片材等制品，用作保温、隔音等材料，其特点是耐水、防腐蚀。该胶粘剂是湿固化胶粘剂和密封剂的基础粘料，若对配方稍加调整，亦即加入一定比例的三官团的聚氧化丙烯三醇(如N-330)，制成的NCO端基的预聚体胶粘剂即可作为下列材料的粘料(基料)： (1)浇注型橡胶的基料； (2)建筑用防水材料的粘料； (3)田径运动场地用橡胶跑道(塑胶跑道)胶面层的粘料； (4)密封胶粘剂的粘料。 该胶粘剂还可用于泡沫、聚苯乙烯泡沫等的粘接，使用方便，无公害，受到用户欢迎。 3.配方1：聚氧化丙烯多元醇(M=3000) 51份 MDI 26份 TDI(80/20) 8.7份 1，4-丁二醇 4.1份
将上述四组分原料混合，在80℃反应3h后，降温，用10份二甲苯稀释，制得NCO含量约7.3％的预聚体。该预聚体可作为弹性基材的胶粘剂。具有耐水、柔韧性好、强度高等优点。胶膜的拉伸强度可达43.1MPa，伸长率360%，在80℃热水中浸泡7天后仍能保持较好的强度。 配方2：聚氧化丙烯三醇(M=6000) 400份 聚氧化丙烯二醇(4／=2000) 1000份 MDI315份 氢化萜烯酚醛树脂180份 按以上配方原料制成预聚体，再加人气相法二氧化硅、滑石粉等填料以及增塑剂、叔胺和有机锡类催化剂，制成含填料的预聚体。 按HDI缩二脲1610份、r-巯丙基三甲氧基硅烷40份、二甲基硅烷427份、二甲基哌嗪1.3份制成硅烷化合物。 单组分胶粘剂按预聚体：硅烷化合物：萜烯增粘剂=271：6：70(质量份数)混合配制。用于玻璃-帆布、铝-铝、冷轧钢-冷轧钢的粘接。 配方3：高活性聚醚多元醇(M=5500) 2556份 PAPI(平均官能团度2．1) 5108份 苯乙烯568份 丙烯腈568份 高活性聚醚多元醇与PAPI于100℃反应，制得预聚体，于此预聚体中，要3h内慢慢加人苯乙烯和丙烯腈的混合液，并每隔1h 添加28份偶氮二异丁腈(ABIN)，最后再反应2h，并于120℃减压抽除未反应单体，制得产品粘度为6000Pa·s，外观为浅褐色不透明的粘稠液，NCO含量为12.9％。 称取上述预聚体100份，加入20份炭黑、2.5份惰性填料，制成湿固化接枝型单组分胶粘剂，其剪切强度达8MPa，而且有触变性。而未接枝的胶粘剂，其剪切强度为5MPa，外观为自由流动的粘稠液。 配方4 ：聚醚多元醇(M=2800) 200份
水性聚氨酯胶黏剂发展概况 2009-12-30 15:56:35 摘要:简述可水分散性多异氰酸酯胶黏剂、乙烯基聚氨酯水性胶黏剂和水分散性聚氨酯(PUD)胶黏剂等水性聚氨酯胶黏剂国内外应用和技术发展状况，对我国水性聚氨酯胶黏剂的发展提出初步看法和建议。 关键词:聚氨酯；水分散液；水性胶黏剂；应用 聚氨酯胶黏剂因其主体树脂中含有大量极性基团和活性反应基团，可对多种基材(如金属、塑料、木材、织物、玻璃等)有良好的粘接性；其合成原料和助剂种类繁多，所制得的树脂组成、结构和胶黏剂配方变化范围大，相应地其性能变化范围也大，胶膜可从热塑性到热固性，从柔软的弹性体到坚硬的塑料，能满足不同基材粘接和使用条件的要求。特别是聚氨酯胶黏剂还有一些特殊的优点，如极好的耐寒性、耐油性、耐磨性、韧性等，因此国内外发展很快，已大量应用于制鞋、复合包装、织物复合、人造板、木材加工、建筑、汽车、航空、航天以及广泛的通用粘接。世界聚氨酯胶黏剂产量1998年约31万t(100%固含量计)，到2005年估计60万t以上，平均年增长率11%[1]。聚氨酯胶黏剂包括多异氰酸酯溶液胶，热塑性聚氨酯溶液胶，反应型单、双组分聚氨酯溶液胶，无溶剂型聚氨酯液体胶，水分散型、热熔型和反应热熔型聚氨酯胶等。目前，聚氨酯胶黏剂主要应用的是热塑性聚氨酯溶液胶和反应型单、双组分聚氨酯溶液胶。例如，鞋用聚氨酯胶黏剂主要为1 5% 左右固含量热塑性聚氨酯溶液胶(或者配以少量多异氰酸酯溶液作固化剂)，软包装复合塑料薄膜用 30%左右固含量的双组分聚氨酯溶液胶，在许多其他应用领域如磁带、干法人造革/合成革粘接层，塑胶跑道橡胶颗粒粘接层，以及大量的通用粘接等全采用溶液型聚氨酯胶黏剂。 有机溶剂型聚氨酯胶黏剂生产和应用中会产生严重的安全卫生和环保问题，有机溶剂的着火、爆炸、毒性需要增加生产和应用工艺中的安全防护措施，同时必须采取回收装置防止VOC向环境的散发等。现在世界各国都在加强环境保护和工业卫生立法，限制有机溶剂用量形势越来越严峻，如欧洲对胶黏剂的VOC限量即将规定到35g/L，美国食品和药物管理局(FDA)、欧盟的EU901/128以及德国 BgVV都明确提出用于食品药品包装的胶黏剂等，只要含非规定的化学品一律禁止使用；因此发达国家使用的溶剂胶黏剂复合包装已从10年前的80%降到目前的30%[2]；向欧、美等国家出口的高档旅游鞋(耐克，阿迪达斯，锐步等)均不准使用溶剂型胶黏剂。因此，聚氨酯胶黏剂的非有机溶剂化是世界各国努力的方向。 聚氨酯胶黏剂的非有机溶剂化有3个途径：水性化，热熔化和100%液体化。在这3个途径中，以水作溶剂代替有机溶剂的水性化由于应用工艺和条件与原溶剂型胶黏剂差别不大，有独特的优点，现在已得到迅速发展。本文主要概述水性聚氨酯胶黏剂近年来的技术和应用状况。 1水性聚氨酯胶黏剂分类 按照较成熟的应用形态区分，水性聚氨酯胶黏剂目前可分为3类：(1)可水分散性多异氰酸酯胶黏剂，其主要成分为含亲水基团、可自动分散于水的多异氰酸酯；其主要用于人造板制造和其他类型水性聚氨酯胶黏剂的固化剂；(2)乙烯基聚氨酯水性胶黏剂，其是乙烯基水性高分子乳液-多异氰酸酯双组分胶黏剂，主要用于木材粘接；(3)水分散性聚氨酯(PUD)胶黏剂，PUD胶黏剂是高相对分子质量聚氨酯树脂溶于或分散于水中

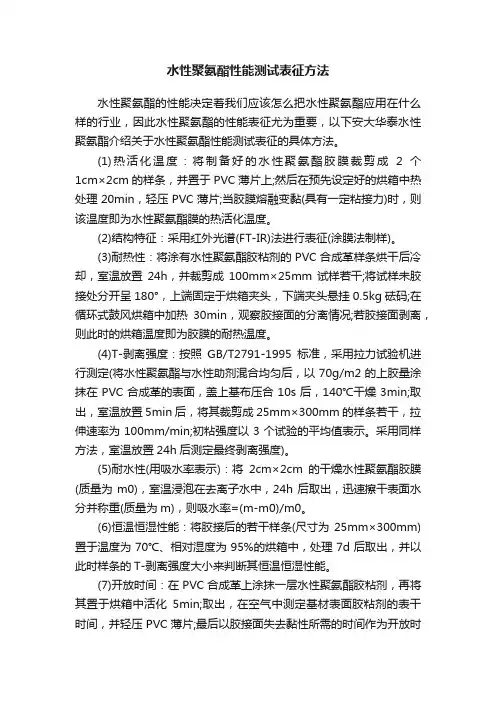

水性聚氨酯胶粘剂的施工操作步骤及缺陷 水性聚氨酯胶粘剂一般是由低聚物多元醇、异氰酸酯、亲水性组分以及扩链剂等组分混合制备而成的一类聚氨酯胶粘剂。水性聚氨酯胶粘剂可看作是一种含软链段和硬链段的嵌段共聚物，其中，软段由低聚物多元醇组成，硬段则由多异氰酸酯或其与小分子扩链剂组成。水性聚氨酯胶黏剂具有软硬度可调节、耐低温、柔韧性好以及粘接强度大等优点，能粘接金属、非金属等多种材料，用途越来越广。但是目前整个聚氨酯胶黏剂行业仍以溶剂型为主。 随着人们的安全和环保意识的加强，水性聚氨酯胶黏剂的研究得以迅速发展。水性聚氨酯胶黏剂是指将聚氨酯溶于水或分散于水中而形成的胶黏剂，与溶剂型相比具有无溶剂、无污染、成膜性好、粘接力强、和其他聚合物尤其是乳液型聚合物易掺混有利于改性等优点。90年代后，水性聚氨酯胶粘剂已逐渐在汽车内饰物粘接、厨房用品制造、复合薄膜制造、鞋底鞋帮粘接以及服装加工等方面得到应用。但是，水性聚氨酯胶粘剂还存在着许多的缺点和不足之处，需要通过各种改性来完善其功能。下面，洛阳天江化工新材料有限公司将为大家简单讲解一下水性聚氨酯胶粘剂的施工操作步骤以及存在的不足。 一、水性聚氨酯胶粘剂的施工操作步骤 水性聚氨酯胶粘剂的使用工艺流程为：调胶—上胶—干燥—粘合—加压—整理，具体操作步骤如下： 1、调胶 （1）水性聚氨酯胶粘剂的密度为1.1g/cm3—3g/cm3左右，当储存较长时间后，有可能会出现沉淀分层，故使用前必须先进行摇匀。调胶量可根据使用时间（大约两小时左右）来确定，以避免浪费。 （2）清洁调胶容器及搅拌器，然后正确称量一定量的水性聚氨酯胶粘剂以及固化剂（二者的质量比在100：5到100：6的范围之内）并置于清洁干净的容器中。 （3）因为水性聚氨酯胶粘剂与固化剂的密度不同，固化剂加人后会浮在胶粘剂表面，所以搅拌初期应将搅拌叶片置于容器底部，再以低速搅拌，以免外溢从而对计量造成影响，然后在保证不外溢的前提下，逐渐加快搅拌速度并高速搅拌10分钟以上，最后密闭备用，以免胶粘剂吸潮或受污染。洛阳天江化工新材
聚氨酯胶黏剂主要由异氰酸铵，多元醇，含烃基的聚醚，聚酯和环氧树脂，填料，催化剂和溶剂组成。具有反应活性高，常温能固化，耐冲击等很多优异的性能。聚氨酯胶一般分为单组分和双组分两种基本类型，单组分为湿气固化型，双组分为反应固化型。单组分胶施工方便，但固化较慢；双组分有固化快、性能好的特点，但使用时需要配制，工艺较为复杂。两者各有发展前途。按是否有流动性，聚氨酯胶又可分为不垂挂型(non-sagging))和自流平行(self-leveling)。不垂挂型用于垂直面、倾斜面、天花板等场合，固化之前不会由于胶条自重而发生偏移、滑动或流动;而自流平型专门用于水平场合。按使用后的性质还可以分为不干型、半干型和全固化弹性体型 对聚氨酯胶粘剂进行配方设计,要考虑到所制成的胶粘剂的施工性(可操作性)?固化条件及粘接强度?耐热性?耐化学品性?耐久性等性能要求? 1.聚氨酯分子设计--结构与性能 聚氨酯由于其原料品种及组成的多样性,因而可合成各种各样性能的高分子材料?例如从其本体材料(即不含溶剂)的外观性严主讲,可得到由柔软至坚硬的弹性体?泡沫材料?聚氨酯从其本体性质(或者说其固化物)而言,基本上届弹性体性质,它的一些物理化学性质如粘接强度?机械性能?耐久性?耐低温性?耐药品性,主要取决于所生成的聚氨酯固化物的化学结构?所以,要对聚氨酯胶粘剂进行配方设计,首先要进行分子设计,即从化学结构及组成对性能的影响来认识?有关聚氨酯原料品种及化学结构与性能的关系? 2. 从原料角度对PU胶粘剂制备进行设计 聚氨酯胶粘剂配方中一般用到三类原料:一类为NCO类原料(即二异氰酸酯或其改性物?多异氰酸酯),一类为oH类原料(即含羟基的低聚物多元醇?扩链剂等,广义地说,是含活性氢的化合物,故也包括多元胺?水等),另有一类为溶剂和催化剂等添加剂?从原料的角度对聚氨酯胶粘剂进行配方设计,其方法有下述两种? (1).由上述原料直接配制 最简单的聚氨酯胶粘剂配制法是0H类原料和NCO类原料(或及添加剂)简单地混合?直接使用?这种方法在聚氨酯胶粘剂配方设计中不常采用,原因是大多数低聚物多元醇分子量较低(通常聚醚Mr<6000,聚酯Mr<3000),因而所配制的胶粘剂组合物粘度小?初粘力小?有时即使添加催化剂,固化速度仍较慢,并且固化物强度低, 实用价值不大?并且未改性的TDI蒸气压较高,气味大?挥发毒性大,而MDI常温下为固态,使用不方便,只有少数几种商品化多异氰酸酯如PAPl?Desmodur R?Desmodur RF?Coronate L等可用作异氰酸酯原料? 不过,有几种情况可用上述方法配成聚氨酯胶粘剂?例如:(1)由高分子量聚酯(Mr5000-50000)的有机溶液与多异氰酸酯溶液(如Coronate L)组成的双组分聚氨酯胶粘剂,可用于复合层压薄膜等用途,性能较好?这是因为其主成分高分子量聚酯本身就有较高的初始粘接力,组成的胶粘剂内聚强度大;(2)由聚醚(或聚酯)或及水?多异氰酸酯?催化剂等配成的组合物,作为发泡型聚氨酯胶粘剂?粘合剂,用于保温材料等的粘接?制造等,有一定的实用价值? (2).NCO类及OH类原料预先氨酯化改性
水性聚氨酯胶粘剂的制备方法 随着科学技术的进步，以及环保相关法律法规的要求趋严，环境友好型胶粘剂的研发日益受重视。环境友好型胶粘剂除了要求对材料的粘接具有牢固性、持久性和柔软性之外，还必须要具环保性，并对不同材质具兼容性，以确保成品的质量。 水性聚氨酯胶粘剂与无溶剂型聚氨酯胶粘剂为环境友好型胶粘剂最主要的两种类型，此外，环境友好型胶粘剂还包括乳状/分散胶粘剂、反应型胶粘剂以及天然聚合体胶粘剂等类型。 无溶剂型聚氨酯胶粘剂一般称作热熔型聚氨酯胶粘剂，其100%由热塑性树脂组成，不含任何水分或溶剂，在熔融状态下可以流动，并在冷却后具有粘结性能，可方便用于自动化生产过程，生产效率高，而且不产生任何环境污染，不对人类造成毒害。 由于普通接触型热熔胶对被粘材质表面浸润性差，已被证实不能普遍适用于外底的粘合，因此，人们开始对反应型热熔胶粘剂进行开发研究，经过近几年的努力，现在已开发出低粘度且在适宜温度条件下能够应用的产品。反应型热熔胶借助水份或热作用进行交联，从而达到较好的粘合强度。使用无溶剂反应型聚氨酯热熔胶要配套专门涂胶设备，且操作工艺条件较严格，因此，推广应用有一定的难度。 水性聚氨酯胶粘剂不含异氰酸酯基团，而含有羧基、羟基等基团，在适宜条件下，例如在水性异氰酸酯存在时，可使胶粘剂的分子产生交联反应。大多数水性聚氨酯胶粘剂是靠分子内极性基团产生的内聚力和粘附力进行固化的。水性聚氨酯具有极性基团，如氨酯键、脲键以及离子键等，因此，对许多合成材料，尤其是极性材料、多孔性材料均具有良好的粘接性。 与溶剂型聚氨酯胶粘剂相比，水性聚氨酯胶粘剂没有溶剂臭味、无毒、无污染，且具有操作方便、残胶易清理、固体含量高以及贮运安全方便等优点，但水性聚氨酯胶粘剂的干燥时间较长，干燥温度较高，且干燥工艺条件的要求也极为严格，以保证水份能够挥发彻底。水性聚氨酯胶粘剂对基材的润湿能力差，且胶粘剂中的水溶性高分子增稠剂会使其耐水性降低，此外，目前尚未开发出配套使用的水性表面处理剂（处于实验室研究阶段），仍需使用溶剂型表面处理剂，因
单组分聚氨酯胶粘剂配方 和合成机理 Modified by JEEP on December 26th, 2020.
单组分聚氨酯胶粘剂配方和合成机理 单组分胶粘剂配方和合成机理 湿固化型胶 1.湿固化机理：湿固化型胶粘剂中含有活泼的NCO基团，当暴露于空气中时能与空气中的微量水分子发生反应；粘接时，它能与基材表面吸附的水以及表面存在羟基大呢感活性氢基团发生化学反应，生成脲键结构。因此湿固化型胶粘剂固化后的胶层组成是胶粘剂—聚脲结构。 2.软木用胶:将以NCO为端基的胶粘剂应用于软木碎屑的粘接，由林产化工厂于软木碎屑中加入胶粘剂，混合均匀，加热压制成型，制成软木板材、片材等制品，用作保温、隔音等材料，其特点是耐水、防腐蚀。该胶粘剂是湿固化胶粘剂和密封剂的基础粘料，若对配方稍加调整，亦即加入一定比例的三官团的聚氧化丙烯三醇(如N-330)，制成的NCO端基的预聚体胶粘剂即可作为下列材料的粘料(基料)： (1)浇注型橡胶的基料； (2)建筑用防水材料的粘料； (3)田径运动场地用橡胶跑道(塑胶跑道)胶面层的粘料； (4)密封胶粘剂的粘料。 该胶粘剂还可用于泡沫、聚苯乙烯泡沫等的粘接，使用方便，无公害，受到用户欢迎。 3.配方1：聚氧化丙烯多元醇(M=3000) 51份 MDI 26份 TDI(80/20) 份 1，4-丁二醇份
将上述四组分原料混合，在80℃反应3h后，降温，用10份二甲苯稀释，制得NCO含量约％的预聚体。该预聚体可作为弹性基材的胶粘剂。具有耐水、柔韧性好、强度高等优点。胶膜的拉伸强度可达，伸长率360%，在80℃热水中浸泡7天后仍能保持较好的强度。 配方2：聚氧化丙烯三醇(M=6000) 400份 聚氧化丙烯二醇(4／=2000) 1000份 MDI315份 氢化萜烯酚醛树脂 180份 按以上配方原料制成预聚体，再加人气相法二氧化硅、滑石粉等填料以及增塑剂、叔胺和有机锡类催化剂，制成含填料的预聚体。 按HDI缩二脲1610份、r-巯丙基三甲氧基硅烷40份、二甲基硅烷427份、二甲基哌嗪份制成硅烷化合物。 单组分胶粘剂按预聚体：硅烷化合物：萜烯增粘剂=271：6：70(质量份数)混合配制。用于玻璃-帆布、铝-铝、冷轧钢-冷轧钢的粘接。 配方3：高活性聚醚多元醇(M=5500) 2556份 PAPI(平均官能团度2．1) 5108份 苯乙烯568份 丙烯腈568份 高活性聚醚多元醇与PAPI于100℃反应，制得预聚体，于此预聚体中，要3h内慢慢加人苯乙烯和丙烯腈的混合液，并每隔1h添加28份偶氮二异丁腈(ABIN)，最后再反应2h，并于120℃减压抽除未反应单体，制得产品粘度为6000Pa·s，外观为浅褐色不透明的粘稠液，NCO含量为％。 称取上述预聚体100份，加入20份炭黑、份惰性填料，制成湿固化接枝型单组分胶粘剂，其剪切强度达 8MPa，而且有触变性。而未接枝的胶粘剂，其剪切强度为5MPa，外观为自由流动的粘稠液。
