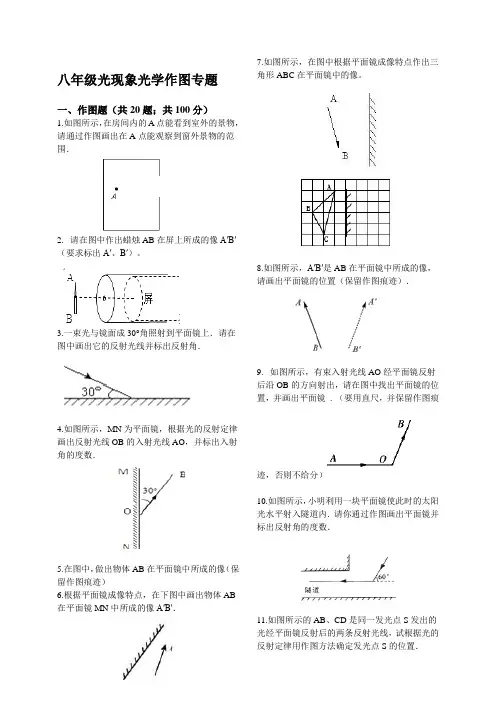

光现象作图题
作图规范化要求：
1.平面镜的反射面和非反射面不能混淆，平面镜的非反射面要画上短斜线。
2.
实际光线（入射光线和反射光线）要画成实线，并用箭头表示光行进的方向。实物用实线表示。
3.虚像、法线和光的反向延长线要用虚线表示。
4.为了表示实物和虚像的对称点，实物和虚像都要标上箭头或字母。
5.要符合光的反射定律、折射定律和平面镜成像的特点。

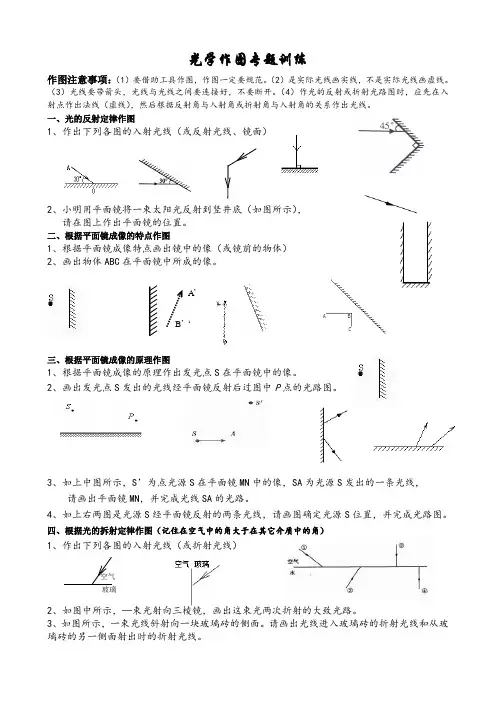

一、根据光的反射定律作图
【方法】1.根据入射光线（或反射光线），作出反射光线或入射光线
（1）找到入射点O，过O点作出垂直于镜面的线，即法线ON
(2)根据光分反射定律。反射角等于入射角，作出反射光线
2、已知入射光线，规定反射光线的方向，要求画出平面镜的位置
（1）根据要求作出目标光线，即反射光线，
（2）作出入射光线和反射光线夹角的角平分线，即法线，
（3）根据法线垂直于镜面作出平面镜
1、作出下列各图的入射光线（或反射光线、镜面、折射光线）并标出入射角、反射角或折射角。2．完成下列光路图．
3．完成下列光路图．⑴如图9示，L1为入射光线，L2为反射光线，确定平面镜的位置．
⑵如图10，若太阳与水平方向成60°入射，要利用平面镜使太阳光沿竖直（即垂直水平面）照亮
井底，请作图来确定平面镜位置，镜面与水平方向的夹角等于________．
⑶图11镜面相互垂直，请完成光路图。
⑷图12潜望镜，请完成光路图。
图5
450
图6 图7 图8
图11 图12
二、根据平面镜成像原理作图
平面镜成像的特点：（
1）平面镜所成的像和物体到镜面的距离相等；
（2）像与物体的大小相等；（3）像与物体的连线与镜面垂直；（4）像与物左右相反；（5）成虚像。
例、图中两条光线是由同一点光源S发出经平面镜反射后形成的，请确定光源S的位置并完成光路图。（用两种方法做）
方法一：对称法
①将两条反射光线向镜后反向延长（注意：镜后的反向延长线必须用虚线），使之交于S＇点；
②由S＇点向镜面作垂线，使之与镜面交于O点，再由O点向镜前延长到S点，使SO=S＇O（注意：发光点与虚像点之间的连线必须用虚线），则S点即为发光点的位置、
方法二：光路图法
①分别由两条反射光线与镜面的交点处向镜面作垂线（即法线）。
②根据光的反射定律中“反射角等于入射角”作出两条反射光线的入射光线相交得到的点即为发光点注意：法线必须用虚线，入射光线必须标出传播方向。
1.（1）画出图13物体AB在镜中的虚像A′B′；
对称法
①在物体AB上确定两个（或多个）能描述物体形状的点AB（或多个点）。
②分别由AB两点（或多个点）向镜面作垂线，并延长至镜后A＇B＇（或多个点），使镜后各对应点到镜面的距离与镜前各点到镜面的距离相等。
③用虚线连接镜后各对称点即可得到物体在平面镜中成的像（如答图3所示）。
注意：物点和像点之间的连线必须用虚线，物体在平面镜中成的像必须用虚线。若物体有方向，则物体在平面镜中成的像也必须标出方向。
⑵画出图14中“上”字在平面镜里的像．
⑶如图15所示，A′B′是AB在平面镜中所成的像，画出平面镜的位置．
⑷在图16中，S为一发光点，S/为S经平面镜成的像，请画出平面镜的位置，并作出S发出的光线SA经平面镜反射后的反射光线。
图10
2、根据平面镜成像特点画出镜中的像（或镜前的物体）
3、根据平面镜成像特点，在图11中画出物体AB 在平面镜MN 中所成的像A 'B '。
4、下图中，两条光线是由同一点光源S 发出经平面镜反射后形成的，请完成光路图，并确定光源S 的位置
5．如图所示，点光源S 发出的哪一条光线经平面镜反射后经过A 点？
三、根据光的折射原理作图
【方法】⑴先作法线，然后根据空气中的角度较大确定折射光线或入射光线（从空气斜射其他介质，
折射角小于入射角；从其他介质斜射空气，折射角大于入射角）
(2) 在界面同时发生反射和折射时，根据反射角等于入射角先确定法线
1．⑴图21是一束从空气斜射向玻璃的光线，入射角为60°。请在图中标出入射角的位置，并画出折
射光线（大致方向）。
图13 图14
图15 图16 S A B
C A ’ B ’
(2)在某湖的湖底安装了一些灯，晚上灯光把湖装饰得很漂亮，这些灯发出的光在进人空气中时发生
了折射，请你在图22中大致画出它的折射光线的光路图
(3)图23中，一束光线从空气斜射到水面时发生反射和折射，OB 为反射光线，请作出入射光线和大致
的折射光线方向．
(4)空气射入某种介质，在分界面处发生反射和折射，请你在图24中用箭头表示出入射光线、反射光
线和折射光线．
2、图5是一束从空气斜射向玻璃的光线。请在图中标出入射角的位置并画出折射光线的大致方向。
3、如图6所示，一束光射向三棱镜，画出这束光两次折射的大致光路。
图5 图6
4、一束光射向一块玻璃砖。画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。
图21 图22 图23 图24 空气 玻璃 水 空气 空气 水
