热电偶检定作业指导书 1.目的 为了统一热电偶检定操作方法和控制计量检定工作质量，确保检定结果的准确可靠，特制订本作业文件。 2.适应范围 本作业指导书适应于热电偶检定技术人员和本岗位计量检定人员。 3.职责 3.1质量检验部负责监督指导文件的执行和考核计量检定人员的工作质量； 3.2热电偶检定人员负责严格按照本文件进行检定作业。 4.作业方法和流程 4.1装炉 4.1.1装配式热电偶，必须将内芯（穿磁珠的偶丝）从护套管中取出，以标准偶为中心围绕四周捆绑在一起，长短和标准偶工作端保持在同一垂直切面上，然后连同标准偶一起插入检定炉中心位置。 4.1.2铠装热电偶，将待检样品铠装电缆敲直，如果是盘装电缆，事先将热电偶测量端（焊接的一端）拉直一段长度并校直，再弯成圆弧，使校直的一段与地面夹角呈90度，然后，将校直长度的一段，以标准偶为中心围绕四周捆绑在一起，长短和标准偶工作端保持在同一垂直切面上，然后连同标准偶一起插入检定炉中心位置。 4.1.3使用装炉夹具装炉 为了便捷、快速的装炉，建议使用装炉夹具，常用的装炉夹具如下图所示： 图1：热电偶检定用装炉夹具 使用图中装炉夹具时必须注意以下几点： 4.1.3.1标准热电偶应事先装在顶端封闭的刚玉瓷护套管中，再插入装炉夹具的中心孔，以防廉金属在高温气氛环境污染。 4.1.3.2被检热电偶环绕标准热电偶插入装炉夹具，分别通过定位块固定螺丝固定（注意不要用力过大，将保护管压出痕迹），影响产品外观。 4.1.3.3出入标准热电偶和被检热电偶并固定位置时，仔细检查测量端是否全部保持在同一平面上，这是为了保持插入深度一致，免受稳场差对测量结果的影响。 4.1.3.4用钢卷尺测量恒温块顶端平面与定位块限位处长度，确定插入深度在300mm位置（炉管中心）。
换热站操作规程
换热站操作规程 一、运行前的检查 1、确认换热器、水泵、软化器、真空脱气机、自动过滤器（水医生）、配电系统经过检修，存在隐患得到整改，设备处于完好状态，水泵转向正确。 2、检查换热站内管道、阀门、仪器仪表等安装可靠，连接部位无漏水等现象。检查安全阀、压力表等经过校验。所有手动、电动阀门开关灵活。 3、检查各设备地脚螺栓有无松动，水泵对轮防护罩安全牢固，并对水泵进行手动盘车，确保转动灵活。 4、检查水处理设备的出水水质，确认水质合格，且水箱水位在3/4处。 5、打开集水缸、分水缸进出水阀门。 6、检查换热器各夹紧螺母有无松动现象，同时关闭换热器 一、二次侧进、出口阀门。 7、打开真空脱气机、自动过滤器等进出口阀门。关闭水泵进出口阀门。 8、确认各电机电源已送上，各设备接地线牢固。 9、上岗人员经培训合格持证上岗并配备到位。换热站内各标示齐全，各项运行记录本准备到位。 二、注水
1、检查阀门开关情况：打开过滤器（水医生）进出口阀门，打开供回集水器进出口阀门，打开交换器（冷水）进出口阀门，打开进补水泵管道阀门。其余阀门处于关闭状态。 2、开始注水 注水启动顺序：开启软化器---启动补水泵---启动循环泵 （0.15MP）---手动操作水医生（每1小时手动排污一次） 3、注水中检查 1、检查所有密封面、法兰连接处及所有焊缝处有无渗漏等现象。 2、检查运行设备电机温升是否正常。 3、检查运转设备有无震动现象。 4、检查软化系统水质是否合格、出水量是否满足要求，保证水箱水位不低于安全水位线。 5、检查供电系统是否正常，指示灯能否正确指示，各电器元件、接线有无过热等现象。 6、检查供回水压力是否能稳压。 7、检查电脑监控显示内容是否正常。 三、供暖系统运行 一、设备的启动 一）换热器的启动 1、打开换热器二次侧进出水阀门。 2、待二次网循环正常后，方可打开一次侧进出水阀门。
热电偶维修作业指导书 一、编制目的：为了提高园区仪表维护人员的技术水平，在生产维护中能及时处理仪 表故障，特编制此指导书。 二、适用范围:本作业指导书适用于自动化仪表专业班组维护人员处理石油化工装置测 温热电偶的各种故障，并提供安全指导 三、热电偶测温基本原理和结构形式： 1．热电偶的测温原理： 图1-7.1热电偶工作原理图 如图1-7.1所示，将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。当导体A和B的两个接点1和2之间存在温差时，两者之间便产生电动势，因而在回路中形成一定大小的电流，这种现象称为热电效应。热电偶就是利用这一效应来工作的。热电偶的一端将A、B两种导体焊在一起，置于温度为t的被测介质中，称为工作端；另一端称为自由端，放在温度为t0的恒定温度下。当工作端的被测介质温度发生变化时，热电势随之发生变化，将热电势送入显示仪表进行显示或记录，或送入微机进行处理，即可获得温度值。当组成热电偶的热电极的材料均匀时，其热电势的大小与热电极本身的长度和直径大小无关，只与热电极材料的成分及两端的温度有关。热电偶两端的热电势差可用下式表示： E t=e AB(t)-e AB(t0) 式中: E t -----热电偶的热电势； e AB(t)-----温度为t时工作端的热电势； e AB(t0)-----温度为t0时自由端的热电势； 2．热电偶的结构（如下图）： 2006
图1-7.2 1)普通型热电偶普通型热电偶按其安装时的连接型式可分为固定螺纹连 接、固定法兰连接、活动法兰连接、无固定装置等多种形式。虽然它们的结 构和外形不尽相同，但其基本组成部分大致是一样的。通常都是由热电极、 绝缘材料、保护套管和接线盒等主要部分组成。 2)铠装热电偶铠装热电偶是由热电偶丝、绝缘材料和金属套管三者经拉伸加 工而成的坚实组合体。它可以做得很细、很长，在使用中可以随测量需要任意弯 曲。套管材料般为铜、不锈钢或镍基高温合金等。热电极与套管之间填满了绝缘 材料的粉末，常用的绝缘材料有氧化镁、氧化铝等。铠装热电偶的主要特点是 测量端热容量小，动态响应快；机械强度高；挠性好，可安装在结构复杂的装 置上，因此已被广泛用在许多工业部门中。 3．三种常用热电偶分度号及补偿导线： 在使用热电偶补偿导线时必须注意型号相配，极性不能接错，补偿导线与热电偶连接端的温度不能超过100oC。我厂常用的热电偶有三种，如表1-7.1所示： 表1-7.1 4．热电偶的检查： 1）．外观检查：热电偶的热接点应焊接牢固，表面光滑，无气孔，无明显的缺损及裂纹。热电偶的瓷管、绝缘层、保护套管、接线座、垫片及头盖应完好无损。 2）．对于使用中的热电偶应定期检查其热电特性，检定周期一般为3~5年。重要的及特殊使用的场合，按实际需要定期检查。 3）．保护套管一般4~5年检查一次，对于安装在腐蚀及磨损严重部位的保护套管，停工检查期间均应检查。使用于2.5MPa以下的保护管应能承受1.5倍的工作压力而无渗漏,用于高压容器的热电偶保护套管使用前应经探伤或拍片检查,达到二级合格标准。 四、热电偶维修作业危害分析和安全措施 1．在维修前询问工艺，如果该点带联锁，则要开出联锁作业票，切除联锁后才能维修，防止联锁动作 2．在检查补偿导线时，摇绝缘只能使用500V兆欧表，并且要将补偿导线两端脱离回路，防止摇绝缘时损坏仪表。 3．在现场高空作业时必须采取安全措施，搭好脚手架和系好合格安全带，防止跌落伤人。4．在拆卸热电偶套管时，如果要用到铁锤敲打，要注意抓好板手，正确击打，防止铁锤打偏伤手。 5．在拆卸生产现场热电偶套管时，必须要先将管道介质放空，防止介质喷出伤人，同时要穿戴好防护衣服和眼镜。 6．在检查高温热电偶时要穿戴好防护衣服和手套，防止烫伤。
一、换热器检修流程 二、换热器检修方案 工机具一览表 消耗材料一览表 三、换热器检修规程 一、换热器检修流程 1.目的与适用范围 保证设备的检修质量达到规范要求，保证设备检修过程的安全、可靠。 本作业指导书适用于化工企业中设计压力不大于 6.4Mpa，设计温度大于-20℃，小于520℃的壳式换热器的维护和检修。 根据检修周期一般可分为中修与大修，具体检修内容一般由甲方根据实际情况来决定。 2.引用标准及编制依据 《设备维护检修规程之换热器维护检修规程》 HG25004-91 3.工作内容及操作流程 4.操作程序及技术要求 4.1 施工准备
4.1.1 主要工机具准备：准备好施工用工机具，检验合格，并运到施工现场。 4.1.2 技术交底：技术人员应对检修人员进行全面的施工技术交底。 4.1.3 应在工艺处理完毕,并由业主出具设备开工单后方可进行施工。 4.2 管壳式换热器检修 4.2.1 解体 a) 拆封头：拆封头时应注意避免将密封面损伤。 b) 抽芯：用手动葫芦或卷扬机缓慢的将管束从壳体中抽出,在抽芯过程中要注意 不能损坏换热管。 4.2.2 对换热器的清理 a) 密封面的清理、研磨：将旧垫片取下后,用砂纸或非金属硬片之类的工具将铁 锈及其他污物清除干净,特别要注意将密封沟槽内的残留密封胶去除干净,不得在密封面留下任何划痕，必要时可用研磨沙进行研磨。 b) 清扫壳程和管程积存的污垢。 c) 常见的清理方法 ●机械除垢法：利用各种铲削刷等工具清理，并用压缩空气、高压水和蒸汽等 配合清理，当结垢较严重或全部堵死时，可用管式冲水钻（捅管机）冲洗。 ●冲洗法：利用高压水泵打出的水通过调节阀，再经过高压软管通至手枪试喷 射枪进行喷射清理污垢，若在水中混入石英砂效果更好。 ●化学除垢法：可根剧结垢物的化学成份采用酸洗或碱洗，采用化学清洗时必 须加入缓蚀剂或用清水冲洗以防止腐蚀设备。 4.2.3 检查与维修 4.2.3.1封头、壳体检查与维修
K分度号铠装热电偶校验方法： 1、经外观检查合格的新制热电偶，在检定示值前，应在最高检定点温度下，退火2 h 后，随炉冷却至250℃以下，使用中的热电偶不退火。 2、热电偶的测量端应处于检验炉最高温区中心；标准热电偶应与管式炉轴线位置一致。 3、检验炉炉口沿热电偶束周围，用绝缘耐火材料堵好。 4、检定顺序，由低温向高温逐步升温检定，炉温偏离检定点温度不应超过±5℃。 5、当炉温升到检定点温度，炉温变化小于0.2℃/min时,可以开始读取数据和测量信号。 6、读数应迅速准确，时间间隔应相近，测量读数不应小于4次，测量炉炉温度变化不大于±0.25℃。 7、测量时将所有测量数据填写在工作用热电偶检定记录表上（见附表） 8、详细请参见《JJG351--96工作用廉金属热电偶检验规程》。 在线取出热电偶操作方法 1、常温下直接取出热电偶即可。 2、高温下不能直接取出热电偶，高温下每取出10cm等待5分钟直至全部取出。 3、将取出的热电偶拿到校验炉进行校验，并把校验结果填入工作用热电偶检定记录表。 网带表面温度测量方法： 测量时网带上需无产品 1、把铠装热电偶端头用扎丝固定在网带中间，开动网带以正常速度前进。 2、向前行进2.5m后停止网带，在离铠装热电偶端头2m的位置再加扎丝固定后继续开启网 带前进。在后面可以视铠装热电偶行进情况在适当位置加扎丝固定。 3、当网带行进到氧化第一区位置时，停止网带5分钟待仪表显示数稳定后读出数据记录到 表格上，同时也读出该温区仪表显示值记录到表格。 4、按上面方法测量其它区温度并记录表格中。 5、测量完毕后抽出铠装热电偶和除去网带上残留的扎丝。
板式换热器操作规程及检修操作规程、板式换热器的日常维护与检修步骤(已完成-差二次网补水泵技术参数)
板式换热器安全操作规程 一、换热器的型号和技术参数 换热器型号和辅助设备技术参数：水-水换热2台，其型号：BR1.5BW-1.6-188-E-1板式水-水换热器；二次网供暖循环泵五台，其中2台KDBR300-80便拆式离心泵：其技术参数，额定流量720m 3/h，扬程80m，转速1480r/min，配用电机功率250KW，型号Y2-355M-4，电压380V，额定工作电流443A，效率95.2%,频率50Hz，功率因素0.9，转速1490r/min，连续工作制S1，防护等级IP55，绝缘等级F，水泵总成自重1720Kg；3台立式管道泵，其型号为KDBR200-80/A,流量374m3/h，扬程70m，转速1450r/min，配用电机型号Y2-315S-4，功率110KW，额定电压380V，额定电流200A，效率95.4%，功率因数0.88，转速1485r/min，防护等级IP54，绝缘等级F，工作制S1。 换热器的作用是通过一次网的高温热水经过板式换热器加热二次网循环水，主要是露天区域生产、生活、办公场所系统内的水。 二、细则 1.努力学习安全操作知识，严格遵守各项规章制度。 2.认真执行交接班制度，接班前必须认真检查本岗位的设备及安全设施是否齐全、完好。 3.认真监盘、精心操作，严格执行工艺纪律，记录清晰、详实、整洁，字体一律采用仿宋字体。 4.按时认真巡检，发现缺陷及时处理，并做好记录。保持作业场所清
五、岗位操作程序 （1）开车前的检查工作 a.检查板换各夹紧螺栓有无松动，如有松动应均匀拧紧到要求的尺寸（0.6MP为4×n mm，n为换热片片数），拧紧时应保证两压紧板平行。 b.检查各机脚螺栓有无松动，法兰连接是否紧密。 c.检查泵盘车是否灵活，有无异常声响。对轮防护罩是否安全牢固。 d.确认电机电源已送上，接地线须牢固。 e.机组启动前各阀门均处于关闭状态。 （2）开车前的准备工作 a.与板换相连的热源、室外热网、采暖设备必须经施工安装验收合格后，现场整理清洁。 b.管道吹扫、冲洗、打压、试漏及调试工作结束。各辅助工程、安全设施、标识准备到位，运转设备具备启动条件。确认工况符合设计要求（参考铭牌参数，确认系统压力不能超过名牌标注的设计压力和设计温度） c.上岗人员经培训合格持证上岗并配备到位。 d.系统充水（软化水）。 e.向系统注水，投水系统。开启软水器入口门，缓慢开启软水器出口门向软水箱注水，把水位控制在水位计3/4位置。 f.开启补水泵入口门，启动补水泵，缓慢开启补水泵出口门向循环管

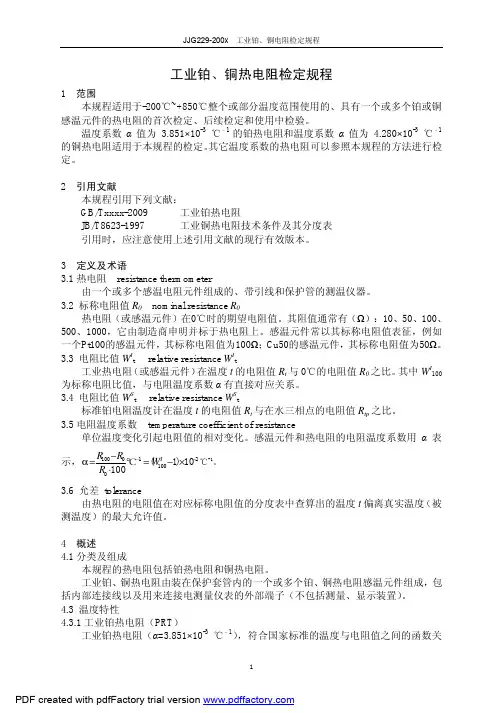

工业铂、铜热电阻校准规程
1 目的 规范铂、铜热电阻校准的操作，确保铂、铜热电阻的校准结果真实、可靠。 2 范围 本规程适用于-200℃~+850℃整个或部分温度范围使用的工业铂、铜热电阻的校准和使用中检验。 3 职责 工程设备部：负责按本规程执行铂、铜热电阻的校准及校准记录的管理。 4 定义 4.1 热电阻：由一个或多个感温电阻元件组成的，带引线、保护管和接线端子的测温仪器。 4.2 标称电阻值R0：热电阻（或感温元件）在0℃时的期望电阻值。其阻值通常有10Ω、50Ω、100Ω、500Ω、1000Ω，它由制造商申明并标于热电阻上。感温元件常以其标称电阻值表征，例如一个Pt100的感温元件，其标称电阻值为100Ω；Cu50的感温元件，其标称电阻值为50Ω。 4.3 温度/电阻表（分度表）：当R0为标称电阻值时，可根据函数关系制成相应的温度/电阻表（分度表）。铂热电阻标称电阻值为100Ω的分度表见表2。其他类型铂热电阻的分度表只要将该分度表中的电阻值乘以R0/100Ω即可（此处的R0为其他类型铂热电阻的标称电阻值）。铜热电阻分度表亦是如此得到。 5 内容 5.1 允差：允差等级是与有效温度范围相对应的。在有效温度范围内，热电阻的电阻值通过分度表查算出的温度t与真实温度的最大偏差不得超过表1给定的允差值。表1适用于任何标称电阻值的热电阻。对于特定的热电阻，若其有效温度范围小于该表规定的范围，应给予说明。 5.2 温度/电阻关系
5.3 外观 5.3.1 热电阻各部分装配正确、可靠、无缺件，外表涂层应牢固，保护管应完整无损，不得有凹痕、划痕和显著锈蚀。 5.3.2 感温元件不得破裂，不得有明显的弯曲现象。 5.3.3 根据测量电路的需要，热电阻可以有两、三或四线制的接线方式，其中A级的热电阻必须是三线制或四线制的接线方式。 5.3.4 每支热电阻在其保护套管上或在其所附的标签上至少应有下列内容的标识：类型代号、标称电阻值R0、有效温度范围、感温元件数、允差等级、制造商名或商标、生产年月。 5.4 校准条件 5.4.1 标准器 5.4.1.1 对标准器的误差要求：从提高校准能力出发，标准仪器及配套设备引入的扩展不确定度与被校热电阻最大允许误差绝对值相比应尽可能小。 5.4.1.2 选用标准器如下：二等标准水银温度计（‐30~+300）℃，过程校准仪。 5.4.1.3 辅助设备如下：恒温槽。 5.4.2 环境条件 5.4.2.1 环境温度：15~35℃； 5.4.2.2 环境湿度：30~80%； 5.4.2.3 电测设备应符合相应的环境要求。 5.4.2.4 无腐蚀性气体。 5.5 校准项目和校准方法 5.5.1 外观：按5.3的要求检查热电阻和感温元件的保护套管外部，应无肉眼可见的损伤。同时按5.3.4的要求检查标识、检定标记等，确定热电阻是否符合管理性的要求。 5.5.2 允差的校准：各等级热电阻的校准点均选择0℃和100℃。 5.5.3 热电阻阻值的测量方法：热电阻的电阻值应从整支热电阻的接线端子起计算。测量顺序如下：“标准→被校1→被校2→…→被校n→被校n→…→被校2→被校1→标准”，如此完成一个循环，每次测量不得少于两个循环，取其平均值进行计算。 5.5.4 R0的校准：在恒温槽中测量热电阻的电阻值，并与标准器测量的温度进行比较，计算其0℃的偏差值△t0，校准时必须要有足够的热平衡时间，待测量数据稳定后方可读数，热电阻应有足够的插入深度，尽可能减少热损失。 5.5.5 R0的计算：恒温槽偏离0℃的值△t由标准温度计测量得到 其值按公式(1)计算：△t=t0 + t修(1) 式中：t0——标准温度计在恒温槽中测得的温度值； t修——标准温度计在0℃时的修正值。 被检热电阻在0℃的温度偏差△t0按公式(2)计算；
工业用热电阻校验检修作业指导书 1.0范围 本作业指导书规定了工业用热电阻校验工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。本指导书适用于工业用热电阻校验工作，工业用热电阻型号：Pt100、Cu50等，检修地点在温度实验室内。大修的项目为对工业用热电阻进行检查、校验，并对已发现的问题进行处理。 2.0本指导书涉及的文件、技术资料和图纸 □ JJF1001-1998中华人民共和国国家计量技术规范《通用计量术语及定义》□ DL/T774-2004《火力发电厂热工自动化系统检修运行维护规程》 □ JJF 229-1998中华人民共和国国家计量检定规程《工业用铂、铜热电阻》□热工仪表及自动装置 □热电偶、热电阻综合校验装置使用说明书 3.0安全措施 □作业组成员了解工业用热电阻校验的要点。 □作业组成员了解该工业用热电阻的运行状态。 □清点所有专用工具齐全，检查合适，试验可靠。所用计量标准器需检定合格且在有效期内。 □参加检修的人员必须熟悉本作业指导书，并能熟记熟背本次检修的检修项目，工艺质量标准等。 □参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
□准备好检修用的备品备件。 □高温试验要防止烫伤和火灾。 □校验过程中，对标准器及被检仪表应轻拿轻放，防止较大震动和机械损伤。□在自动检定过程中，不得随意中止自动检定系统的正常运行。 □送检的仪表上的标记应清晰保留，以防止回装时混乱。 4.0备品备件准备 □工业用热电阻 1个 □绝缘胶布 1卷 □一次性手套 1袋 □镍硅丝 1卷 □长石英管 1个 5.0现场准备及工具 5.1 现场准备 □环境温度为（20±2）℃,相对湿度为不大于80%。 □工业用热电阻所处环境应无影响输出稳定的温度波动。 □经检定合格且在有效期内的计量标准器具。 5.2 专用工具 □一字改锥（5mm、8mm）各1把 □十字改锥（5mm、8mm）各1把 □剥线钳 1把 □万用表 1个 □钢卷尺 1个
实验五：热电偶的检验 一、实验目的： 1．熟悉热电偶的原理、结构，掌握工业用热电偶的检定方法，并能对检定结果进行误差分析。 2．学会使用UJ-36型电位差计，了解电位差计的基本原理，能正确使用。 二、实验内容： 常用的热电偶检定方法是比较法，所谓比较法是将被校热电偶与比它高一级的标准热电偶直接比较进行分度的方法，此法—次可同时分度几支热电偶。其具体方法是：把被检定的热电偶和标准热电偶的测量端捆扎在一起，放在管式电路中高温恒温区内，为保证温度场的均匀，可先将热电偶的测量端放入有孔镍块的孔中，然后再一起放入管式电炉内。进行分度的温度点—般选在整百度点。在比较法中常用双极法、同名极法和微差法。 (一)双极法： 将标准热电偶和被校热电偶捆扎或分别放入镍块孔中臵于管式电炉瓷管的中心部位，用低阻电位差计分别测出标准热电偶和被校热电偶在恒温下各分度点的热电势，然后进行计算，求出分度偏差，再求出修正值。 偏差公式：t t t -=?' 式中：'t ——被校热电偶在某分度点的热电势(参考端为0度)读数的算术平均值从 分度表中查得的相应温度，t ——标准热电偶在同一分度点的热电势(参考端为0度)读数的算术平均值经修正后(对分度表修正)从分度表中查得的相应温度。 t ?--温度偏差值 修正值=-t ? ［例：］在1000℃温度点上，被校K 型热电偶的热电势为40．595mv ，它的冷端温度为20℃，采用二等标准铂铑—铂热电偶测得的电势为9．587mv ，它的冷端温度为0℃，标准热电偶在1000℃时对分度表上的修正值0.023＝－修e ?mv ，求被检K 型热电偶在1000℃时的偏差值和修正值。 (1)标准热电偶修正后的热电势及对应温度： E=E 偶+ 修 e ?=9.587+(-0.023)=9.564 从S 型分度表中查得9.564mv 相当于998℃；从K 型分度表上查得E(20，0)=0.798mv,故被校型热电偶当参考端为0℃时的热电势为： E(1000，0)=E(1000，20)+E(20,0)=40.595+0.798=41.393mv 再从K 型表中查得41.393mv 相当于' t ＝1003℃，于是该分度点的偏差为： 59981003'=-=-=?t t t ℃ 而修正值为5-=?-t ℃。
板式换热器维护检修规程 二○○七
目录 1 总则 (101) 2完好标准 (101) 3换热器的维护 (102) 3.1 维护 (102) 3.2 常见故障和处理方法 (104) 4 换热器的修理 (105) 4.1检修周期及内容 (105) 4.2 检修方法及质量标准 (106) 5 试车与验收 (112) 6 维护检修的安全注意事项 (112) １００
１０１ 1 总则 1.1 适用范围 根据兰州石油化工机器总厂板式换热器厂提供的《可拆卸板式换热器使用说明书》及 其它有关资料，编制本规程。 本规程适用于钢制可拆卸板式换热器的维护检修；钎焊板式冷却器的一般不予检修。 本规程与国家或上级有关部门的规定相抵触时，应遵循国家和上级有关部门的规定。从国外引进的板式换热器，还应遵循原设计所采用的规范和标准中的有关规定。 1.2 结构简述 板式换热器(如图1)主要由板片、密封垫片、固定封头、活动封头(头盖)、夹紧螺栓、挂架等零、部件组成；一束独立的换热板片(各种波纹形)悬挂在容易滑动的挂架上，按一定间隔通过密封垫片密封，用螺栓紧固封头和活动封头；换热板片四周角上的孔构成了连续的通道，介质从入口进入通道并被分配到换热板片之间的流道内，每张板 片都有密封垫片，板与板之间的位置是交替放置，两种流体分别进入各自通道，由板片隔开；被热交换的两种介质均在两板片之间，形成一薄的流束；一般情况下两种介质在通道内逆流流动，热介质将热能传递给板片，板片又将热能传递给另一侧的冷介质，从而达到热交换的目的。换热板片是用能够进行冷冲压的金属材料冲压而成。换热板片为冲压有波纹槽的金属薄板，以增加换热板片面积和刚性，可以承受介质的压力；同时使介质流体在低速下形成湍流。 1.3 设备性能 国产可拆卸板式换热器用于化学水处理和液氯处理；从国外引进的钎焊板式冷却器，用于真空泵工作液的冷却。 2 完好标准 2.1 零、部件 2.1.1 换热器的零、部件及附件完整齐全。 2.1.2 仪表、计量器具和各种安全装置齐全，完整，灵敏，准确。
湖南大学实验指导书 课程名称：实验类型： 实验名称：热电阻热电偶温度传感器校准实验 学生姓名：学号：专业： 指导老师：实验日期：年月日 一、实验目的 1.了解热电阻和热电偶温度计的测温原理 2.学会热电偶温度计的制作与校正方法 3.了解二线制、三线制和四线制热电阻温度测量的原理 4.掌握电位差计的原理和使用方法 5.了解数据自动采集的原理 6.应用误差分析理论于测温结果分析。 二、实验原理 1.热电阻 (1) 热电阻原理 热电阻是中低温区最常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。常用铂电阻和铜电阻，铂电阻在0—630.74℃以内，电阻Rt与温度t 的关系为： Rt=R0(1+At+Bt2) R0系温度为0℃时的电阻，铂电阻内部引线方式有两线制，三线制，和四线制三种，两线制中引线电阻对测量的影响最大，用于测温精度不高的场合，三线制可以减小热电阻与测量仪之间连接导线的电阻因环境温度变化所引起的测量误差。四线制可以完全消除引线电阻对测量的影响，用与高精度温度检测。本实验是三线制连接，其中一端接二根引线主要是消除引线电阻对测量的影响。 (2) 热电阻的校验 热电阻的校验一般在实验室中进行，除标准铂电阻温度计需要作三定点，（水三相点，水沸点和锌凝固点）校验外，实验室和工业用的铂或铜电阻温度计的校验方法有采用比较法
实验一热电偶的校验 一、预习内容： 熟悉热电偶的测温原理及中间温度定律，掌握热电偶的校验方法。 二、实验目的： 1、了解工业用热电偶的结构及测量端的形状、特征。 2、学会正确使用校验中的仪器仪表。 3、掌握热电偶校验及数据处理方法。 三、实验基本原理： 热电偶使用一段时间后，测量端由于氧化腐蚀和高温下的再结晶等原因，其热电特性会发生变化，因而产生测量误差，为了确保热电偶测温精确度，必须对热电偶进行校验。 本实验采用比较法进行校验，将标准铂铑-铂热电偶与被校热电偶捆扎起来，放入管式加热炉中心，为了确保标准热电偶与被校热电偶的测量端的温度尽量相同，加热炉高温区域内放有钻孔的耐高温镍块套。 双极性比较法实验装置如图1所示。此方法直接测量标准热电偶与被校热电偶的热电势，通过比较、换算，最后确定被校热电偶的示值误差。 此方法的优点是测量直观，被校热电偶和标准热电偶可以是不同的类型；其缺点是对炉温的稳定性要求较高，为此，本实验附有一套炉温控制器，以稳定的检定炉内的温度，确保在一个温度校验点的测量时间内，检定炉内温度变化不超过±0.5℃。否则将带来较大的测量误差。 四、实验设备： 管式加热炉一台、炉温控制器一套、冰点恒温器一个、直流电位差计一台、标准热电偶和被校热电偶各一支、转换开关一个。 五、实验内容和实验步骤： 1、给管式加热炉通电。 2、将电子电位差计调零。将“K”拨至中间，将功能档放在×0.2档，若检流计 有偏差，调零。
3、K拨至标准，调节R P，将检流计调零。 4、送入电势信号，UJ-36“K”至“未知”，测出标准与被校热电偶的热电势。 5、从标准热电偶开始，依次测量被校热电偶的热电势值，测量顺序如下： 标准被校 标准被校 6、温度从200℃开始，每隔100℃设一个检测点，直到800℃，（检测时一定要 等到温度达到平衡时在读数）将一个温度校验点数据取完后，将炉温升到另 一个温度校验点，重复上述测量直到将各温度校验点测完为止。 六、实验数据处理及记录： 1、将所测量的数据记录在下表中，并画出曲线。室温：℃ 温度（℃）100℃200℃300℃400℃500℃600℃700℃800℃900℃被校热电偶 热电势（mv） 标准热电偶 热电势（mv） 2、双极性比较法误差计算表： 温度校验点 标准热电偶被校热电偶 误差（℃）热电势均值对应温度热电势均值对应温度 100℃ 200℃ 300℃ 400℃ 500℃ 600℃ 700℃ 800℃ 900℃ 七、问题与思考： 1、被校热电偶在温度校验点的误差是否符合工业用热电偶允许误差的要求？ 2、分析热电偶校验中产生误差的主要原因/如何克服？ 3、用什么方法来检定炉温的稳定？
目次 1 目的 (1) 2 适用范围 (1) 3 作业条件 (1) 4 风险分析/危害辨识 (1) 4.1 检修总体危害辨识 (1) 4.2 解体阶段的风险分析 (1) 4.3 检修阶段的风险分析 (1) 4.4 文明施工作业措施 (1) 5 组织及人员分工 (1) 5.1 组织措施 (1) 5.2 用工人员组织 (1) 6 准备措施 (2) 7 工具、材料和备件明细 (2) 8 检修工序、工艺 (2) 9 检修质量验收卡 (5) 10 备品备件检验记录 (6) 11 试运记录 (7) 12 完工报告单 (8) 13检修人员经验反馈（由检修负责人填写） (9)
润滑油冷却器检修作业指导书 1 目的 1.1 保证润滑油冷却器检修符合检修工艺质量要求、文明生产管理要求。 1.2 为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。 2 适用范围 适用于京桥热电发电有限责任公司#3机2台润滑油冷却器检修工作。 3 作业条件 3.1办理检修工作票。 3.2作业组成员了解检修前润滑油冷却器的缺陷。 3.3作业组成员了解润滑油冷却器的运行状态及小时数。 3.4清点所有专用工具齐全，检查合适，试验可靠。 3.5参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。 3.6参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。 3.7准备好检修用的各易损件及材料。 3.8开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。 4 风险分析/危害辨识 4.1 检修总体危害辨识 4.1.1参加检修的人员进行安全教育和技术培训，达到上岗条件。 4.1.2润滑油冷却器与所有系统完全解列,内部无压力。 4.1.3严禁携带工具以外的其它物品（如金属性物品或锋利物品）。 4.1.4作业组成员的着装要符合工作要求。 4.1.5所带的常用工具、量具应认真清点，绝不许遗落在设备内。 4.1.6作业过程作业组长要进行安全交底，做好危险预想。 4.2 解体阶段的风险分析 4.2.1严格执行《电业安全工作规程》。 4.2.2起吊搬运小心谨慎,以免损坏设备。 4.2.3拆下的零部件应整齐地放在工作胶皮上,不准与地面直接接触,并用塑料布或再生布盖好。 4.3 检修阶段的风险分析 4.3.1每天开工前工作负责人向工作班成员及临时工交代安全注意事项，工作结束后，总结当天的安全工作情况。 4.4 文明施工作业措施 4.4.1 严格按《检修工序、工艺及质量标准》和《检修质量验收卡》开展工作。 4.4.1所有工作必须坚持“四不开工、五不结束”。 4.4.1现场和工具柜工具、零部件放置有序，润滑油冷却器拆下的零部件必须用塑料布包好并作好记号以便回装。 5 组织及人员分工 5.1 组织措施 5.1.1 在整体检修的过程中，设工作负责人一名，各作业人员必须听从工作负责人统一指挥； 5.1.2 小组成员，按分工明确，各负其责，不得随意离开检修现场； 5.1.3 所有在场的工作人员必须保持良好的精神状态； 5.1.4 在回装过程中，工作负责人必须在场监护； 5.1.5 所有的组织措施、安全措施、技术措施准备就绪后方可进行工作。 5.2 用工人员组织 在润滑油冷却器检修的整个过程中，要求所有作业人员要高度重视，精力要高度集中，不得出现一
铂、铜热电阻校验规程 1.0目的 规范铂、铜热电阻校准的操作，确保铂、铜热电阻的校准结果真实、可靠。2.0适用范围 本规程适用于-200℃~+850℃整个或部分温度范围使用的工业铂、铜热电阻的校准和使用中检验。 3.0权责 工程设备部：负责按本规程执行铂、铜热电阻的校准及校准记录的管理。 4.0定义 4.1 热电阻：由一个或多个感温电阻元件组成的，带引线、保护管和接线端子的测温仪器。 4.2 标称电阻值R0：热电阻（或感温元件）在0℃时的期望电阻值。其阻值通常有10Ω、50Ω、100Ω、500Ω、1000Ω，它由制造商申明并标于热电阻上。感温元件常以其标称电阻值表征，例如一个Pt100的感温元件，其标称电阻值为100Ω；Cu50的感温元件，其标称电阻值为50Ω。 4.3 温度/电阻表（分度表）：当R0为标称电阻值时，可根据函数关系制成相应的温度/电阻表（分度表）。铂热电阻标称电阻值为100Ω的分度表见表2。其他类型铂热电阻的分度表只要将该分度表中的电阻值乘以R0/100Ω即可（此处的R0为其他类型铂热电阻的标称电阻值）。铜热电阻分度表亦是如此得到。 5.0内容 5.1允差：允差等级是与有效温度范围相对应的。在有效温度范围内，热电阻的电阻值通过分度表查算出的温度t与真实温度的最大偏差不得超过表1给定
的允差值。表1适用于任何标称电阻值的热电阻。对于特定的热电阻，若其有效温度范围小于该表规定的范围，应给予说明。 表1 热电阻的允差等级和允差值 5.2温度/电阻关系
5.3外观 5.3.1热电阻各部分装配正确、可靠、无缺件，外表涂层应牢固，保护管应完整无损，不得有凹痕、划痕和显著锈蚀。 5.3.2感温元件不得破裂，不得有明显的弯曲现象。 5.3.3根据测量电路的需要，热电阻可以有两、三或四线制的接线方式，其中A
热工仪表检定作业指导书范文 1目的 为使计量检定工作有所依循,保证实验的准确性和稳定性。2范围 凡本公司使用计量、卡具的检定作业,均适用。 3工作程序 3.1技术标准： 3.1.1 UJ33A型直流电位差计使用说明。 3.1.2 ZX25A直流电阻器使用说明。 3.1.3双路可跟踪直流稳定电源使用说明。 3.1.4 SFX-4000校验信号发生器使用说明。 3.1.5数字温度指示调节仪执行JJG617-1996标准。
3.2检定项目和检定方法： 3.2.1检定项目 3.2.2仪表指示部分的检定 3.2.2.1外观检查,用目力观察，在基本误差和设定点误差的检定过程中观察。 3.2.2.2绝缘电阻的检定 仪表电源开关处于接通位置，将各电路本身端钮短路，对于供电电源为（50~500）V范围内的仪表，必须采用额定直流电压为500V的绝缘电阻表（供电电源小于50V的仪表采用额定直流电压为100V的绝缘电阻表）按规定的部位进行测量。测量时，应稳定5 s,读取绝缘电阻值。 3.2.2.3绝缘强度的检定 仪表电源开关处于接通位置，将各电路本身端钮短路，按规定的部位在耐
电压仪上进行测量。测量时实验电压应从零开始增加，在（5~10） s内平滑均匀地升至试验电压规定值（误差不大于10%），保持1 min 后，平滑均匀地降低电压至零，切断试验电源。 注：为保护仪表在试验时不被击穿损坏，可使用具有报警电流设定的耐电压试验仪，设定值一般为10mA。使用该仪器时，以是否报警作为判断绝缘强度合格与否的依据。 3.2.2.4基本误差的检定 a)按规定接线 具有热电偶参考端温度自动补偿的仪表，检定时所用的标准器和接线如图1所示 图1 b)不具有热电偶参考温度自动补偿的仪表（包括直流电压输入的仪表），检定时所用 的标准器和接线图如2图所示：
换热器检修作业指导书 指导教师： 班级： 学期： 日期：
1、实训目标 （1）保证设备的检修质量达到规范要求，保证设备检修过程的安全、可靠。 （2）对管壳式换热器的检修流程熟悉，并记示相关数据 （3）能正确拆装换热器 2、相关知识 管壁积垢的清除，泄漏的修理，管子振动的修理，换热器的压力试验。 3、实训组织 6人为一组，共5组 4、工作内容及操作流程 5、实训准备 主要工具：风扳机，方便拆卸螺栓；松动剂，液压扳手，拆卸大换热器螺栓； 抽芯机；卧式打压泵最高30Mpa。各个型号的假法兰。做打压夹具。法兰劈开器 6、管壳式换热器检修步骤 1 解体 a) 拆封头：拆封头时应注意避免将密封面损伤。 b) 抽芯：用手动葫芦或卷扬机缓慢的将管束从壳体中抽出,在抽芯过程中要注意不能 损坏换热管。 2 对换热器的清理 a) 密封面的清理、研磨：将旧垫片取下后,用砂纸或非金属硬片之类的工具将铁锈及 其他污物清除干净,特别要注意将密封沟槽内的残留密封胶去除干净,不得在密封面留下任何划痕，必要时可用研磨沙进行研磨。
b) 清扫壳程和管程积存的污垢。 c) 常见的清理方法 ●机械除垢法：利用各种铲削刷等工具清理，并用压缩空气、高压水和蒸汽等配合 清理，当结垢较严重或全部堵死时，可用管式冲水钻（捅管机）冲洗。 ●冲洗法：利用高压水泵打出的水通过调节阀，再经过高压软管通至手枪试喷射枪 进行喷射清理污垢，若在水中混入石英砂效果更好。 ●化学除垢法：可根剧结垢物的化学成份采用酸洗或碱洗，采用化学清洗时必须加 入缓蚀剂或用清水冲洗以防止腐蚀设备。 3、封头、壳体检查与维修 在清理工作结束后，应检查换热器内部构件有无变形断裂松动，防腐层有无变质 脱落鼓泡，内部有无腐蚀局部凹陷等，并视情况进行修理，要重点检查封头过渡 区，焊缝接头区及多次返修的部位。 a) 常见表面缺陷：腐蚀，磨损，机械性损伤，变形，表面裂纹。 b) 检查方法 ●彻底清扫表面重点部位使之现出金属原色。 ●在足够的照明条件下，借用放大镜对重点部位仔细检查，若有需要，可使用超声 波或射线对壁厚和焊缝进行检测。 a) 处理方法 ●若无重大缺陷，可不予处理或进行一般性打磨处理即可。 ●若局部有严重腐蚀或凹陷等缺陷则应按照有关焊接工艺规定进行补焊处理。 4、管束的检查与维修 a) 列束从管板中拉脱松动而使介质泄漏 ●处理方法：采用补焊、补胀法消除 注：同一部位补胀不得超过三次，若胀管无效可换管子或采用焊接法，焊好后对 周围列管再胀一次防止热胀冷缩松动。 b) 换热管穿孔泄漏 ●处理方法：更换新管堵管 注：更换新管时应对管板孔进行检查，清理，管板孔内不得有油污，铁锈，刀痕； 采用堵管法，堵管总数不得超过管束管子总数的10%，管堵材料的硬度应低于或等 于管子的硬度。
