高强度螺栓施工的几点要求
一、高强度螺栓验收
1、高强度螺栓连接副由一个10.9s高强度大六角头螺栓、一个10H高强度大六角螺母和两个HRC35～45高强度垫圈组成。本《要求》所称“高强度螺栓”系指“高强度螺栓连接副”。
2、高强度螺栓的规格尺寸、技术条件，除应符合国标GB/T1228～1231－2006的规定外，还应满足各自供货协议书关于扭矩系数平均值的要求。验收时制造厂应以批为单位供货，并提供产品质量检验报告书及出厂合格证，施工单位对产品进行抽查验收，并作好检验记录，不合格者不得使用。
3、制造厂应按国标GB/T1231－91第6.3条之规定包装，在包装箱醒目的位置注明规格、批号、数量、生产日期等，以便于施工单位储存保管。
二、高强度螺栓储存管理
1、高强度螺栓入库时应清点检查，按包装箱上注明的规格、批号分类存放，要作好防潮、防尘工作，底层应以木板垫高通风，垫高高度至少30cm以上，靠墙的地方离墙至少50cm远，防止高强度螺栓表面状况改变和锈蚀。入库后要建立库存明细表和发放登记表，加强管理。
2、本桥钢梁架设周期长，高强度螺栓用量大，制造厂将根据架梁进度分数次供货，每次供货为一供货批，工地不同供货批的高强度螺栓不得混放。
3、螺栓、螺母、垫圈应尽可能保持其原有表面处理状况。为不使高强度螺栓的扭矩系数发生变化，保管期内不得任意开箱，防止高强度螺栓生锈和沾染污物。
4、如确需开箱在螺栓头部写明长度，应在干燥空气条件下进行。开箱后仅在螺栓头部写明长度，不必穿入垫圈拧上螺母（此项工作宜在桥上使用螺栓前进行）。每处理完一盒立即封闭一盒，处理完一箱立即封闭一箱。
5、每个施拧工班应指派专人领取高强度螺栓，领料单由值班技术人员签字生效。搬运过程中要轻拿轻放，防止螺纹碰伤。
6、高强度螺栓箱外裸露，尤其施拧前在桥上长时间裸露，必将导致扭矩系数发生变化。因此，应根据当天施拧实际需用规格领取足够数量的高强度螺栓在桥上
开箱，用多少开多少箱。没有用完的高强度螺栓立即放入箱中封闭，不允许高强度螺栓在桥上裸露过夜。
7、领用高强度螺栓一般不得以短代长或以长代短（控制外露螺纹的露出长度至少一个螺距，但不大于4个螺距）。
三、高强度螺栓施拧准备
1、本桥全部高强度螺栓采用扭矩法施拧。施工前应作好施拧工艺试验和板面抗滑移系数试验。
2、栓接板面的清理：拼装前应清除所有降低栓接板摩擦面抗滑移系数的油迹、污垢，以及孔边、板边的毛刺、飞边和其它附着物，摩擦面必须无任何油漆。如果摩擦面在大气中暴露时间超过六个月，必须检查摩擦面有无影响或降低抗滑移系数的状况，有疑点时必须进行试验。对已经变质的摩擦面必须根据设计要求重新处理。
3、在拼装部位用醒目的颜色标示出不同规格的高强度螺栓使用区域线，并分别注明规格、数量，但标示线不得侵入高强度螺栓垫圈的范围。
4、全桥所有主桁立面的高强度螺栓，其螺母一律安装在节点板外侧。
5、全桥平面及斜面的高强度螺栓，除纵梁上翼缘（上盖板、平联、鱼形板），其螺母朝下外，其余一律朝上。
6、纵、横梁连接的高强度螺栓，其螺母一律安装在江北侧。纵梁端部腹板上的高强度螺栓，其螺母安装在每组纵梁的外侧。
7、个别部位的高强度螺栓，其螺母位置无法满足上述几点要求时，可由主管工程师决定，但力求全桥一致。
8、高强度螺栓施拧所用电动扳手的电源要求电压稳定，应设立电源专线并对每台电动扳手配备专用稳压器。
四、施拧扳手标定
1、施拧用定扭矩带响扳手和显示扭矩的表盘扳手，应编号使用，每台电动扳手和控制器，应固定配套编号，不得混杂。标定好的电动扳手在使用过程中严禁随意调节控制器的旋纽，并指定专人使用。
2、施拧扳手每天上班前和下班后都必须进行标定。标定由当班技术人员负责，标定结果由当班技术人员签认。
3、操作人员应相对固定的从事标定工作，且应熟悉施拧扳手和扭矩系数试验仪的操作规程并按规定操作。
4、施拧扳手在扭矩系数试验仪上标定，标定次数为每天上班前和下班后各一次。标定误差规定为：上班前标定不得大于规定值（规定值另行通知）的±3%；下班后标定不得大于规定值的±5%。若上班前标定误差大于±3%，应调整至±3%以内；若下班后标定误差大于±5%，应立即检查并有校验记录，同时对该扳手当班所施拧的高强度螺栓全部进行紧扣检查。
5、标定施拧扳手时，初始标定可使用旧的高强度螺栓进行扭矩预调整，正式标定应使用与当天桥上所施拧同规格、批号的高强度螺栓进行施拧扳手标定。
6、紧扣检查用的表盘扳手，使用前必须标定。标定采用挂重法，其扭矩误差不得大于所使用扭矩的±1%。
7、使用完的定扭矩带响扳手，标定后应放松弹簧。
8、建立施拧扳手标定和领用登记制度，每把电动扳手、带响扳手和表盘扳手标定好后，标定人员和领用人员均需在登记簿签字登记。
9、使用扭、轴仪用当天上桥螺栓标定施拧扳手，可同时测出当天上桥高强度螺栓的扭矩系数。坚持对每天测出的扭矩系数进行统计，即使温度、湿度发生较大变化，也可正确选用施拧扭矩，消除因扭矩系数发生变化对高强度螺栓终拧预拉力的影响。
五、高强度螺栓施拧
1、本桥高强度螺栓施拧分两部分进行：初拧、终拧。初拧前应检查拼接部位的冲钉和高强度螺栓是否符合规定。在悬臂拼装时，拼装工班只要求一般拧紧，当悬挂好紧螺栓的脚手架后，螺栓施拧工班才进行初拧和终拧。
2、初拧完毕的高强度螺栓逐个用敲击法检查。初拧检查合格后，用白色油漆在螺栓、螺母、垫圈及构件上作划线标记，以便于终拧后检查有无漏拧以及垫圈或螺栓是否随螺母转动。（检查方法是：螺栓、螺母、垫圈之划线均未错动者为漏拧；螺栓、螺母的划线未错动者为螺栓随螺母转动；螺母、垫圈的划线未错动者为垫圈随螺母转动）。
3、初拧和终拧一般使用电动扳手（扳手型号为；PID-1000J型、PID-1500型、PID-2000型 ），不能使用电动扳手的部位，可用定扭矩带响扳手施拧。使用定扭矩带响扳手施拧时，要注意施力均匀，不得冲击施拧。施拧完毕后用红色油漆在螺母上作出标记。
4、无论使用何种扳手施拧，对于插入式拼接的节点，应从节点刚度大的部位向不受约束的边缘方向施拧。其余均应以从螺栓群中间向四周辐射拧紧的顺序进行。
5、穿放螺栓前，需将栓孔的尘土、浮锈清除干净，严禁强行穿入螺栓。对于螺栓不能自由穿入的栓孔，应使用与栓孔直径相同的绞刀或钻头进行修整或扩孔，严禁气割扩空。为防止钢屑落入板层缝中，绞孔或扩钻前应将该孔四周的螺栓全部拧紧。对于经绞孔或扩钻的构件及孔眼位置，应有施工记录备案。
6、组装时，螺栓头一侧及螺母一侧应各置一个垫圈，垫圈有内倒角的一面应分别朝向螺栓头和螺母支承面。
7、不得使用生锈、螺纹损坏、表面潮湿或有灰尘、砂土和表面状况发生变化的高强度螺栓，凡表面状况发生变化的高强度螺栓，应返回原生产厂家重新进行表面处理。重新处理后，按原供货要求进行复验，合格后方可使用。
8、为防止螺栓在施拧时出现卡游现象，施拧时必须用套筒扳手卡住螺栓头（卡游现象指拧紧螺母时，螺栓跟着转动）。
9、温度与湿度对扭矩系数影响很大，当温度与湿度变化较大时，可根据利用当天上桥高强度螺栓在扭、轴仪上标定电动扳手时所得的扭矩系数，调整终拧扭矩，保证结构安全。
10、桥上当天穿入节点板中的高强度螺栓必须当天初拧或终拧完毕。终拧扭矩检查应在4h以后、24h以内进行。雨天、大雾天气和夏季烈日下不得进行高强度螺栓施拧。
11、高强度螺栓经终拧检查合格后，其螺栓头、螺母、垫圈的外露部分应立即涂装（雨天和严寒天气除外），板层缝隙（尤其是朝上的）应用腻子腻缝。摩檫面涂二道中间漆及一道面漆后，才允许拆除紧螺栓的脚手架。
六、施拧质量检查
1、施拧质量检查按照《铁路钢桥高强度螺栓连接施工规定》（TBJ214—92）的规定进行。由专人负责施拧质量检查，当天施拧的高强度螺栓应按规定要求检查完毕，并作好检查记录。
2、螺栓抽查数目：主桁大、小节点；纵横梁及联结系的每一螺栓群中检查的数量为其总数的5%，其中每个主桁大节点不得少于5套螺栓。
3初拧检查，系用0.3kg小锤敲击螺母一侧，用手按住相对的另一侧，如颤动较大者即认为不和合格，应予再初拧。初拧检查由螺栓施拧工班自检。
4、终拧检查，先按前述检查划线错开情况的办法，确定初拧时有无漏拧以及垫圈或螺栓是否随螺母转动，之后用表盘扳手进行紧扣检查（如螺栓随螺母转动，应卡死螺栓头）。紧扣检查扭矩的超拧值或欠拧值均不得大于规定值的10%（“规定值”通过试验确定）。
5、“紧扣检查”即对已终拧高强度螺栓沿拧紧方向转动螺母，检查螺母刚刚转动时的紧扣扭矩。紧扣检查前，先在螺母、垫圈上划一细直线，以观测螺母转动情况。检查合格，在螺栓末端点以黄色油漆标记。
6、每个节点或栓群抽查的螺栓，其不合格者不得超过抽查总数的20%，对不合格的螺栓群应继续抽查，直到累计总数有80%的合格率为止。然后对欠拧者（含漏拧者）要补拧，对超拧者（含垫圈转动者）要更换。
七、安全措施
1、钢梁开始安装前，对架梁使用的材料、工具、吊具、脚手架、梯子、安全带、安全网等应经有关人员验收合格后方可使用，并应配足、配齐，机械应经过试运转认可后使用。安全网、安全带应按规定作模拟人体冲击试验，合格后方可使用。
2、参加高空作业的人员，必须挂好安全带，并在进行垂直双层作业时有相应的安全措施。架梁前必须进行身体检查，凡不合格者不得参加高空高强度螺栓施拧工作。
3、在悬臂孔和通航孔的钢梁下面，必须挂安全网，其宽度应超出钢梁两侧外端，长度应与桥墩相接，不得有漏空或空隙。安全网应拉紧，并宜与钢梁面保持较小距离，同时还应距地面、水面等有适当的距离。
4、钢梁上各种电动机械的动力电缆和照明线路必须保持绝缘良好，应有专人值班，电动扳手的电源处应加装漏电保护器。
5、桥上应配备消防器材和通信设施。
6、拆装脚手架，施拧螺栓等工作，应上、下交叉进行，尽可能避免双层作业。
7、拼装脚手架必须牢固，连接螺栓必须拧紧，脚手板必须用红、白松木，其厚度不得小于50 mm，跨度不得超过2 m，并不得使用腐朽木材。脚手板必须钉牢，不得有缝隙和探头板，板边缘应有100mm高的挡板，并装设栏杆。
8、未经专职培训及考核不合格的人员，不得进入工作岗位。
钢结构桥梁施工安全技术交底 一、安装准备： 1、根据土建基础图和钢结构安装要求对基础工程进行基础轴线、预埋件的位置和数量、地脚螺栓的位置和数量、以及地脚螺栓、螺母有无缺损的检验； 2、施工现场应平整、畅通，水电应接至现场，根据所用吊车的技术数据，计划吊车支放位置与移动次数，并安排好钢构件摆放位置； 3、吊装前应严格检查钢构件连接部位的各项尺寸是否符合设计要求，如有误差，在地面修正后方可吊装。 二、安装顺序： 原则：安装程序必须保证结构形式稳定的空间体系，并不导致结构永久变形。 1、安装单根钢柱柱高调整纵横十字轴线位移垂直校正初校（初校锚栓螺母，调整螺母）固定超差调整固定； 2、斜梁在地面超平的垫木上用高强度螺栓连接，组装好； 3、安装顺序：
先从靠近山墙的有柱间支撑的两榀刚架开始安装本间檩条支撑隅撑等安装好。 注意：检查刚架垂偏，复测钢柱和斜梁跨度，合格后，用高强度螺栓紧固，用电动扳手初拧，终拧。以两榀刚架为起点，向房屋另一端顺序安装。 4、除最初安装的两榀刚架外，所有其余刚架间的檩条，墙梁和檐檩的螺栓均应在校准后再行拧紧； 5、构件吊点要经计算，绑扎点要采取加强措施，以防止构件大变形及局部变形； 6、各种支撑的拧紧强度，以不将构件拉弯为原则； 7、不得利用已安装部位的构件起吊其他重物，不得在主要受力部位焊其他构件； 8、檩条和墙梁安装时，应将拉条拉紧，但不应将檩条和墙梁拉弯； 9、在施工过程中，根据结构空间稳定情况，为防止风力对刚架的倾覆，必要时可拉缆风措施。 三、安装高强度螺栓： 1、高强度螺栓连接在施工前应对连接副实物和摩擦面进行检验和复验，合格后才能进入安装施工；
钢结构安装技术交底 一、工程概况： 本工程为青岛三美电子有限公司新工厂工程，建筑面积45038.44㎡ 二、引用标准 1、《钢结构设计规范》（GB50017-2002）； 2、《钢结构工程施工质量验收规范》（GB50205-2001）； 3、《建筑工程施工质量验收统一标准》（GB50300-2001）； 4、《工程测量规范》（GB50026-1993）； 5、《建筑钢结构焊接规程》（JGJ81-2002）； 6、《钢结构高强螺栓技术规程》（JGJ82-1991）； 7、《钢结构用高强度大六角头螺栓、螺母垫圈与技术条件》（GB/T1228～1231-91）； 8、《钢结构用扭剪型高强螺栓连接副》（GB/T3632～3633-95）； 9、《多、高层民用建筑钢结构节点构造详图》（01SG519）； 10、《建筑钢结构施工手册》。 三、材料要求 1、钢构件：型号、制作质量应符合设计要求和施工质量验收规范的规定，有出厂合格证并附有有关技术文件。 2、连接材料：焊条、高强螺栓、普通螺栓的规格、型号应符合设计要求，有质量证明书并符合国家有关标准规定。 3、涂料：油漆、防火涂料技术性能应符合设计要求和有关标准规定，并有产品质量证明书。 4、其它材料：各种规格的垫铁等备用。 四、施工准备 1、主要施工机具：吊装机械（吊车或塔式起重机）、吊装索具、电焊机、焊钳、焊把线、搬手、撬棍、铣刀或锉刀、垫木、垫铁、扭矩扳手、手持电砂轮、水准仪、钢尺、拉线、吊线、焊缝量规等。 2、作业条件： 3、按构件明细表核对进场构件的数量，查验出厂合格证及有关技术资料。 4、检查构件在装卸、运输及堆放中有无损坏或变形。损坏和变形的构件应予以矫正或重新加工。被碰坏的防腐底漆应补涂，并再次检查办理验收。 5、对构件的外形几何尺寸、制孔、组装、焊接、摩擦面等进行检查做出记录。 6、构件应按安装顺序成套供应，现场堆放场地满足现场拼装及顺序安装的需要。在现场组拼时应搭设拼装平台。 7、构件分类堆放，刚度较大的构件可以铺垫木水平堆放。多层叠放时垫木应在一条垂线上。钢屋架和钢桁架宜立放，紧靠立柱，绑扎牢固。 8、编制安装组织设计或安装方案，经审批后，认真向班组交底。 9、取得安装支座经总包检查确认合格的技术资料。 五、操作工艺 工艺流程 施工准备测量放线构件安装高强螺栓初拧测量校正柱底螺栓紧固和柱底二次灌浆焊接高强螺栓初拧检查验收
钢结构安装安全技术交底 一、安全文明施工目标：杜绝重大伤亡事故，争创安全文明施工工地。 二、安全管理机构及主要职责 （一）安全管理机构 （二）安全管理机构主要职责 （1）项目经理为安全施工第一责任人，对现场的安全施工负全面责任。 （2）施工队长为安全施工的直接负责人，负责现场本队施工区域的安全施工的实施。 （3）安全文明管理员为现场安全施工的专职人员，负责安全施工的教育、监督、检查。 （4）班组长安全员负责本班组施工区域的安全施工，执行具体安全施工措施。（5）明确安全施工责任，责任到人，层层负责，切实地将安全施工落到实处。（6）贯彻国家劳动保护政策，严格执行本公司有关安全、文明施工管理制度和规定。 （7）施工现场建立项目经理负责，贯彻“谁施工，谁负责安全”的制定。（8）加强“安全第一”的教育，坚持班前交底，班中检查，周一例会制度。（9）加强安全施工宣传，在施工现场显著位置悬挂标语、警告牌、提醒施工人员。 （10）进入施工现场需戴安全帽。 （11）施工机械、机具每天使用前例行检查，特别是钢丝绳、安全带，每周还应进行一次性能检查，确保完好。 （12）安装过程中应考虑到现场机具、设备，以完成工程的安全防护。 （13）当风速为10m/s时，有时吊装工作应停止，当风速达到15/s时，所有工作均须停止。（ 14）安装和搬运构件、板材时须戴好手套。 （15）吊装时钢丝绳出现断胶、断钢丝和缠结要立即更换。 （16）特殊工种持有效证上岗。 17）一天工作结束时，要将安装得建筑物得到正确支撑，以免发生意外。（18）钻孔时始终要戴好防护镜。 （19）做好现场的安全防护措施，按规定搭设脚手架并经检查合格，方可使用。（20）移动前要清除前方道路的障碍物，填平坑洼地，压实路面方可向前移动。（21）在实施每一项任务前，应对安装人反复讲明安全事项。 （22）公司采用二级安全监督体系，实现安全教育和安全检查。 三、安全生产施工措施 （一）安全生产责任制建立健全安全生产责任制，本工程成立安全管理领导小组，制定安全措施，责任落实到人。班组设兼职质安员，形成质量安全监督网，及时检查工地的安全器材及劳动保护用品是否齐全。 （二）做好施工现场职工的安全教育工作：对职工要经常进行安全教育，工人应掌握本工种的操作技能，熟练本工种的安全操作规程，特殊工种需经考核合格，方可持证上岗。对新入场工人必须进行三级安全教育，以考核合格后方可上岗操作。 （三）认真落实安全检查制度：安全检查有定期检查制度，班组日检，
高强螺栓、普通紧固件施工工艺标准 1 适用范围 适用于建筑工程钢结构安装过程中，构件机械连接的施工；主要涉及扭剪型型高强度螺栓，普通螺栓、射钉等普通紧固件的施工工艺。 2 施工准备 技术准备 图纸会审和深化设计工作已完成报审。 施工方案已编制，明确流水作业划分、施工顺序、螺栓的储存及使用、作业进度计划、工程量等并分级进行交底。 吊装前对于摩擦面的油污、尘土、浮锈要进行清除，要求摩擦面保持干燥、整洁，不应有飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢等。若有的话，需用钢丝刷及时清除，以提高其抗滑移系数。 高强螺栓的形式、规格和技术要求必须符合设计要求和有关规定，高强螺栓必须经试验确定扭矩系数或复验螺栓拉力，符合规定时方准使用。 材料要求 高强螺栓及普通紧固件进场检验 （1）螺栓均应按设计及规范要求选用其材料和规格，保证其性能符合要求。 （2）高强度螺栓连接副应进行摩擦面抗滑移系数试验，试验用螺栓连接副应在施工现场待安装的螺栓批中随机抽取。每套连接副只应做一次试验，不得重复使用。 高强螺栓抗滑移系数试验用试件尺寸如下图：
图高强螺栓抗滑移系数试验用试件尺寸 （3）高强螺栓和连接副的额定荷载及螺母和垫圈的硬度试验，应在工厂进行；连接副紧固轴力的平均值和变异系数由厂方、施工方参加，在工厂确定。 扭剪型高强度螺栓紧固轴力（kN）表 高强螺栓的保管表
主要机具 扭剪型高强螺栓用扳手、扭矩型高强度螺栓扳手、检测合格的力矩扳手、手动棘轮扳手、橄榄冲子（俗称过眼冲钉，形似橄榄）、力矩倍增计、手锤等。 作业条件 现场水电供应正常，道路通畅，作业面照明条件良好。 安全平网悬挂到位无死角，生命绳固定牢固，经检查符合施工需要和安全要求。雨天严禁作业，雨后应用压缩空气吹净，干燥后方能进行作业。 管理人员已向作业班组进行安全技术交底。
《高强度螺栓连接检验批质量验收记录》表格示例及填写说明
【规范名称及编号】《钢结构工程施工质量验收规范》（GB50205-2001） 【条文摘录】 摘录一： 6.1.2 紧固件连接工程可按相应的钢结构制作或安装工程检验批的划分原则划分为一个或若干个检验批。 摘录二： 4.4 连接用紧固标准件 4.4.1 钢结构连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓（机械型和化学试剂型）、地脚锚栓等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力（预拉力）的检验报告。 检查数量：全数检查。 检验方法：检查产品的质量合格证明文件、中文标志及检验报告等。 4.4.2 高强度大六角头螺栓连接副应按本规范附录B的规定检验其扭矩系数，其检验结果应符合本规范附录B的规定。 检查数量：见本规范附录B。 检验方法：检查复验报告。 4.4.3 扭剪型高强度螺栓连接副应按本规范附录B的规定检验预拉力，其检验结果应符合本规范附录B的规定。 检查数量：见本规范附录B。 检验方法：检查复验报告。 一般项目 4.4.4 高强度螺栓连接副，应按包装箱配套供货，包装箱上应标明批号、规格、数量及生产日期。螺栓、螺母、垫圈外观表面应涂油保护，不应出现生锈和沾染赃物，螺纹不应损伤。检查数量：按包装箱数抽查5%，且不应少于3箱。 检验方法：观察检查。 4.4.5 对建筑结构安全等级为一级，跨度40m及以上的螺栓球节点钢网架结构，其连接高强度螺栓应进行表面硬度试验，对8.8级的高强度螺栓其硬度应为HRC21—29;10.9级高强度螺栓其硬度应为HRC32—36,且不得有裂纹或损伤。 检查数量：按规格抽查8只。 检验方法：硬度计、10倍放大镜或磁粉探伤。 6.3 高强度螺栓连接 主控项目 6.3.1 钢结构制作和安装单位应按本规范附录B的规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验和复验，现场处理的构件磨擦应单独进行磨擦面抗滑移系数试验，其结果应符合设计要求。 检查数量：见本规范附录B。 检验方法：检查磨擦面抗滑移系数试验报告和复验报告。 6.3.2 高强度大六角头螺栓连接副终拧完成1h后、48h内应进行终拧扭矩检查，检查结果应符合本规范附录B的规定。 检查数量：按节点数检查10%，且不应少于10个；每个被抽查节点按螺栓数抽查10%，且不应少于2个。 检验方法：见本规范附录B。
钢结构施工安全技术交底 交底内容： 一、钢结构安装 1.1 钢结构安装准备 1.1.1作业条件 1）熟悉施工图纸及有关技术文件以及施工方案。 2）对使用的各种测量仪器及钢尺进行计量检验复验。 3）根据土建提供的纵横轴线和水准点，进行验线有关技术处理完毕。 4）按施工平面布置图划分：材料堆放区、杆件拼装区、堆放区，构件按吊装顺序进 场。 5）在拼装区、安装区设置足够的电源。 6）做好有关测试及安全、消防准备工作。 7）参与安装人员如电工、电焊工、起重机司机、信号工等要持证上岗。 1.1.2构件检验及资料验收 对进入现场的构件的主要几何尺寸和主要构件进行复检，验收标准按照GB50205-2001 《钢结构工程施工质量验收规范》进行验收。明确构件是否符合安装条 件，防止安装过程中由于构件的缺陷影响质量、进度。对于尺寸偏差超过设计范围的 构件退回制造厂家，必须保证结构上使用的构件全部合格。现场钢构件检查内容如下：1）构件外形几何尺寸。 2）随车资料。 对进入现场的构件必须带有制作厂家的钢材材质证明、探伤报告、产品质量合格 证书、制作过程中用到的各种辅料的合格证和质量证明书，以及工厂的各种构件制作 和焊接质量检验评定表，每项资料和构件必须符合本工程所规定的质量要求。 1.1.3现场构件的防护 1）构件卸车应小心，防止损坏，构件之间防止互相碰撞挤压。 2）构件应在指定的场地堆放整齐，钢梁堆放的层数不能超过 3 层，以防止构件互相挤压变形。 3）吊装前应将构件表面上的油污、泥沙和灰尘等清理干净。 1.1.4构件的摆放和对场地的要求 1）构件卸车时，直接将构件卸在其所安装位置附近，并且处在吊车的回转半径之内。将编
目录 第一章总则 (64) 第二章高强度螺栓的验收与保管 (64) 一、高强度螺栓的验收 (64) 二、高强度螺栓的保管 (65) 第三章工艺试验 (65) 第四章高强度螺栓的施拧 (66) 一、施拧工具 (66) 二、高栓施拧扭矩值计算 (68) 三、高栓施拧次序 (68) 四、施拧工具的校验与保管 (69) 五、施拧要求 (69) 六、注意事项 (71) 第五章施拧质量检查 (71) 第六章安全注意事项 (72)
第一章总则 1.主桥上部结构为栓焊钢桁梁，工地连接除桥面板接头有焊接外，其余均为高强度螺栓连接。本桥采用了M22、M24、M30共3种规格的螺栓，主桁节点为M30高强度螺栓，上平联、下平联、横联、横梁、桥面板横肋、轻轨托架为M24高强度螺栓，桥面板纵肋、轻轨纵梁为M22高强度螺栓。 2.高强度螺栓应符合《钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件》（GB/T 1228～1231-2006）规定中的级，M30螺栓材质选用35VB钢，M22、M24高强度螺栓材质选用20MnTiB。M22、M24、M30高强度螺栓设计预拉力分别为：200KN、240KN、360KN。 3.钢梁杆件栓接面采用厂内电弧喷铝，架设时其板面之间的抗滑移系数不得小于。 4.拼装用螺栓可直接用高栓，一次到位，无需进行更换。高栓施拧采用扭矩法施工。 第二章高强度螺栓的验收与保管 一、高强度螺栓的验收 高强度螺栓质量复验：生产厂应以批为单位，提供产品质量检验报告（含扭矩系数）及出厂合格证，施工现场应对高强度螺栓连接副，进行外形尺寸、形位公差、表面缺陷、螺纹参数、机械性能、螺纹脱碳、扭矩系数、标记与包装等检查和复验，并做好记录，不合格产品不得使用。 1.外观检查：对螺杆、螺母、垫圈表面有无裂纹，锈蚀脱碳检查。 2.型式尺寸，形位公差检查：检查项目有螺杆螺纹的精度，螺杆垂直度；螺母的精度及支承面的垂直度；垫圈的平整度及表度；螺杆、螺母、垫圈的各部位尺寸以及螺杆、螺母能否自由配套等。 3.机械性能试验： (1)螺栓的楔负荷试验:主要是检验螺杆轴线与螺母支承面不垂直(夹角10°)情况下螺栓的承载能力。 (2)螺母保证荷载试验：主要是检验在荷载作用下螺母是否脱扣或断
大六角高强螺栓连接技术交 底 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
大六角高强螺栓连接技术交底 1技术交底范围： 本交底标准适用于钢结构安装工程，大六角高强度螺栓连接的施工技术。 本交底针对于项目技术管理人员、钢结构专业分包队伍管理人员及操作工人。 2设计情况： 2.1地下室钢结构安装工程地下室钢板墙采用10.9级大六角型高强度螺栓，规格分 M20、M27、M30三种。其连接副是由一个螺栓、二个垫圈、一个螺母组成,均应附有质量证明书。高强螺栓连接钢材的摩擦面要求进行喷砂（丸）处理，抗滑移系数μ≥0.45，连接板的材料与母材相同。 2.2大六角摩擦型高强螺栓安装前，构件将采用临时安装螺栓进行临时固定，待高强螺栓完成部分安装时，拆除临时安装螺栓，以高强螺栓代替。 螺栓、螺母、垫圈均应附有质量证明书且符合现行国家标准《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-2011)的规定。 2.3所有螺栓均按规格型号分类储放，妥善保管，避免因受潮、生锈、污染而影响其质量。开箱后的螺栓不得混放、串用，做到按计划领用，施工未完的螺栓及时回收，损耗率控制在0.5%以内。 2.4清除构件摩擦面上的铁屑、浮锈，确保摩擦接触面之间紧密贴合。 3施工工艺流程： 作业准备——接头组装——安装临时螺栓——安装高强螺栓——高强螺栓紧固——检查验收 4工艺操作要点和质量要求： 4.1作业准备： 4.1.1备好扳手、临时螺栓、过冲、钢丝刷等工具，主要应对施工扭矩的校正，就是对所用的扭矩扳手，在班前必须校正，扭矩校正后才准使用。扭矩校正应指定专人负责。 4.1..2大六角头高强度螺栓长度选择，考虑到钢构件加工时采用钢材一般均为正公差，有时材料代用又多是以大代小，以厚代薄居多，所以连接总厚度增加3～4mm的现象很多，因此，应选择好高强度螺栓长度，一般以紧固后长出2～3扣为宜，然后根据要求配好套备用。 4.2接头组装： 4.2.1对摩擦面进行清理，对板不平直的，应在平直达到要求以后才能组装。摩擦面不能有油漆、污泥，孔的周围不应有毛刺，应对待装摩擦面用钢丝刷清理，其刷子方向应与摩擦受力方向垂直。 4.2.2遇到安装孔有问题时，不得用氧-乙炔扩孔，应用扩孔钻床扩孔，扩孔后应重新清理孔周围毛刺。 4.2.3高强度螺栓连接面板间应紧密贴实，对因板厚公差、制造偏差或安装偏差等产生的
高强度螺栓连接副施工工艺 编号： 编制： 审核： 批准： xxxxxxx xxxx年xx月 xxxxxx高架桥 高强度螺栓连接副施工工艺 高强度螺栓连接副的施工应符合《铁路钢桥高强度螺栓连接施工规定》（TBJ214-92）。 一．施工准备 1．本桥使用的M22高强度大六角头螺栓连接副，是由一个大六角头螺栓、一个大六角螺母和两个垫圈组成。其型式尺寸、技术条件应符合国家标准《钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件》（GB/T1228~1231－91）的规定。 2．高强度螺栓连接副应由生产厂按批配套供货，必须有生产厂按批提供的产品质量保证书。 3．高强度螺栓连接副在运输、保管过程中应防雨、防潮，并应轻装轻卸，防止损伤螺纹。 4．高强度螺栓连接副应按包装箱上注明的批号、规格分类保管，室内架空存放，堆码高度不超过五层。保管期内不得任意开箱，防止生锈和沾染脏物。 5．运到工地的高强度螺栓连接副应及时进行复验，复验应符合国家标准《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》（GB/T1231－91）的规定，合格的方许使用。 6．抗滑移系数试件与钢梁应为同一材质、同批制造、同一摩擦面处理工艺，并在相同条件下运输、存放。
二．高强度螺栓连接副的安装 1．桥梁拼装前，必须进行抗滑移系数试验，每批试件的抗滑移系数的最小值必须等于或大于设计规定值。试验方法应符合《铁路钢桥栓接板面抗滑移系数试验方法》（TB2137—90）。 2．桥梁拼装前，应除去栓接面毛刺、飞边、焊接飞溅物，并用细铜丝刷、干净绵丝除去栓接面和栓孔内的赃物。对沾有油污处，应用汽油或丙酮擦净。栓接面必须干燥，不应在雨中作业。 3．桥梁拼装时，按要求每个节点应穿入足够数量的螺栓和冲钉，拼装用普通螺栓数量应不少于孔群栓孔数的25%，冲钉不少于10%。并不得用高强度螺栓充当拼装螺栓。 4．高强度螺栓连接副的安装应在桥梁位置调整准确后进行。采用扭矩法施拧时，高强度螺栓、螺母、垫圈必须按生产厂提供的批号配套使用，并不得改变其出厂状态。 5．安装高强度螺栓时，构件的摩擦面应保持干燥，严禁在雨雪天气中施工。应准备防雨用具，以备天气突然变化时遮盖栓接面之用。6．安装时，螺栓穿入方向应以施拧方便为准，并力求一致。高强度螺栓连接副组装时，螺母带圆台面的一侧应朝向垫圈有倒角的一侧，螺栓头下垫圈有倒角的一侧应朝向螺栓头。 7安装时，严禁强行穿入螺栓（用锤直接打入），对于不能自由穿入的栓孔，应用与栓孔直径相同的铰刀或钻头进行修孔或扩孔。8．高强度螺栓应按螺栓表中列出的板束厚度所对应的螺栓长度使用。 9．施拧前应按每班实际需要量领取高强度螺栓连接副，安装剩余部分必须装箱妥善保管，不得乱扔乱放。在安装过程中，不得碰伤螺纹及沾染赃物。 三．高强度螺栓连接副的拧紧工艺 1．施拧前，应按生产厂提供的批号，并按每批不少于8套分批测定高强度螺栓连接副的扭矩系数，该批扭矩系数平均值应在0.110~0.15 0 范围内，其标准偏差应小于或等于0.010。同时应记录测试环境温度。2．每批高强度螺栓连接副的终拧扭矩应由下式确定： T c = K × P c × d 式中：T c —终拧扭矩（Nm）； K —高强度螺栓连接副的扭矩系数平均值，由复验报告得出； P c ——高强度螺栓的施工预拉力（KN）； d —高强度螺栓的公称直径（mm）。
分包公司负责人 交底内容： 一、施工准备： 1、材料要求 （1）主要材料：扭剪型高强度螺栓连接副（一个连接副包括1个螺栓、一个螺母、一个垫圈）。 （2）配套材料：操作平台、爬梯、护栏、普通C级螺栓等。 2、机具设备 撬杠、冲钉、手锤、扁铲、电钻、铰刀、砂轮磨关机、扳手、专用电动扳手、手动扭矩手、专用扭剪扳手、轴力计等。 3、作业条件 （1）按钢结构施工详图施工，钢构件已就位，并符合设计和现行国家标准。 （2）扭剪型高强度螺栓连接副复验合格，连接摩擦面已进行处理，摩擦面抗滑移系数试验合格，其抗滑移系数最小值满足设计要求，且板面平整无油污。 （3）安装时，使用撬杠和冲钉对准连接盖板和构件孔以便穿入临时螺栓。 （4）在安装扭剪型高强螺栓前，应用普通C级螺栓和冲钉临时固定，每个节点上穿入的数量，应符合下列要求： ①临时螺栓不少于该节点孔数的1/3，且不应少于2。个 ②冲钉不宜多于临时螺栓的30％。 （3）钢构件堆放、清理： ①按现场布置进行堆放整齐、牢固，减少二次搬运，堆放应在吊装回转半径内。 ②构件吊装前必须清理干净，尤其是接触面、摩擦面上，必须用钢丝刷清除铁锈污物等。 ③施工机具安装调试验收合格。 二、操作工艺 1、施工工艺流程： 2、施工要点 （1）因连接不平造成板叠空鼓或间隙大于等于3mm时，应娇平连接板。 （2）因板厚公差、制作及安装偏差等原因造成摩擦面间产生间隙，可采取下列方法处理 ①当间隙不大于1mm时可不做处理。 ②当间隙为1.0-3.0mm时，可将厚板一侧修成1：10的斜坡过渡，如下图所示：
③当间隙大于3.0mm时，可加填板处理，但填板的材质及填板面的摩擦面处理应与构件相同，如下图所示： （3）当发现有错孔不能穿入高强螺栓时，可用铰刀铣孔，铣孔后的孔径不得大于1.2倍螺栓直径；当孔位相错较多且连接板厚度小于20mm时，可用于与母材相匹配的低氢型焊条补孔，修磨平整后重新钻孔，必要时更换连接板。 （4）安装高强螺栓连接副，并逐个更换临时螺栓，螺栓穿入方向宜一致，以方便施工为原则。 （5）紧固高强度螺栓，一般分为初拧和终拧两次进行。初狞可采用手动扳手或专用定扭电动扳手。 （6）扭剪型高强度螺栓终拧，梅花头脱离即拧紧过程完毕，此时螺栓已达到规定的预拉力值为合格。 （7）初狞、终拧应按照一定顺序进行，紧固顺序原则是从接头刚度较大的部位向约束较小的方向，由栓群中心向四周顺序进行。 （8）当由于结构节点构造等原因，无法使用专用电动扳手，梅花头无法拧掉时，此种情况的螺栓数不应大于该节点螺栓数的5%，未拧掉梅花头的螺栓连接副应采用扭矩法或转角法进行终拧，并作出明显标记，扭矩法和转角法终拧同大六角头高强度螺栓。 三、质量验收要求 1、主控项目 （1）扭剪型高强度螺栓终拧完毕，梅花头脱落，即为合格。 检查数量：全数检查。 检验方法：观察检查。 （2）对扭剪型高强度螺栓已终拧完毕，但梅花头未脱落的进行检查。 检查数量：对梅花头未脱落的螺栓进行全数检查。 检查方法:用转角法或扭矩法在终拧完成后1-24小时内进行终拧扭矩检查检查方法同大六角头高强度螺栓。 2、一般项目 （1）高强度螺栓连接副的施拧顺序和初拧复拧扭矩值应符合设计要求。 检查数量：全数检查。 检查方法：检查扭矩扳手标定记录和螺栓施工记录。 （2）高强度螺栓连接副终拧后，螺栓丝扣外露应为2-3扣，其中允许有10%的螺栓丝扣外露1扣或4扣。 检查数量：按节点数抽查10%，且不少于5个节点。 检查方法：观察检查。 四、成品保护 （1）高强度螺栓连接副在运输、保管过程中，应轻装轻卸，防止损伤螺纹，在使用前严禁任意开箱。 （2）高强度螺栓连接副，应由螺栓加工单位按批配套供货，安装时应在同批内配套使用。 （3）高强度螺栓连接副应按包装箱上注明的批号、规格分类保管，室内存放、码放不宜过高，防止生锈、沾染赃物和倒塌，以免造成螺纹损伤。 （4）工地安装高强螺栓时，应按当天需要的数量领取；当天安装剩余的螺栓必须妥善保管，不得乱扔
螺栓施拧及检验 一、螺栓施拧 1)本工程采用M20和M24两种型号的螺栓，均为10.9级的高强螺栓。使用前 应按照设计图纸要求，对应使用，不得以小代大、以短代长，避免穿错。2)杆件组拼前对连接法兰的对接面、高强螺栓及垫片与法兰面的接触面应清除 油水污垢及毛刺，同时清理干净螺栓孔内的污锈，螺栓丝扣损坏、弯曲、锈蚀、污染尘土者不能使用。 3)垫圈一面有倒角，穿放时将有倒角的一面分别贴向螺杆根部及螺母支承面， 不得装反，螺母有标志一面应朝外。 4)在条件或者空间不受限制时，高强螺栓拧紧时，只准在螺母上施加扭矩，不 得在螺杆上施加扭矩。 5)本工程采用直径为M20和M24的高强螺栓，施拧时分初拧、终拧两个步骤， 初拧扭矩为终拧扭矩的50%左右，初拧后的高强螺栓应用记号笔在螺母上标记，然后按高强螺栓的终拧扭矩值进行终拧，终拧后的高强螺栓应用另一种颜色在螺母上涂上标记。 6)连接处的螺栓应按一定的顺序施拧，应由螺栓群中央向外拧紧，且在构件连 接两端对称施拧。 7)高强螺栓初拧、终拧应在同一天完成。 高强螺栓的扭矩值 二、高强度螺栓检查 1.高强度螺栓施拧质量检查由现场技术员协同专职质检员进行检查，当天拧 好的螺栓应在4小时之后24小时之内进行检查。 2. 螺栓施拧前，先人工进行螺栓安装，然后利用普通扳手预紧。螺栓的施 拧采用扭力扳手进行，使用前，检查扭矩扳手必须标定，其扭矩误差不得大于使用扭矩值的±3%。 3、对于支腿、主梁及主要的平联间的法兰连接处，检查每栓群高强度螺栓 各节点的螺栓数的10%，且主节点不少于2套，其余节点不少于1套进行扭矩检查。检查时先在螺栓端面和螺母上画一条线，然后将螺母拧松约60o,，再用扭矩扳手重新拧紧，使两线重合，均应全部满足要求，合格率应达到100%，节点检查有个别不合格者，该节点全部施拧，欠拧者补拧，超拧者更换后重新拧紧。
大六角头高强螺栓连接施工工艺 1.适用范围 适用于钢结构安装用大六角头高强螺栓施工工艺。 2.施工准备 2.1材料准备 2.1.1螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定。 2.1.2高强螺栓入库应按规格分类存放，并防雨、防潮。遇有螺栓、螺母不配套，螺纹损伤时，不得使用。螺栓、螺母、垫圈有锈蚀，应抽样检查紧固轴力，满足要求后方可使用。螺栓等不得被泥土、油污污染，保持洁净、干燥。按批号，同批内配套使用，不得混放、混用。 2.2机具准备： 电动扭矩扳手及控制仪、手动扭矩扳手、手工扳手、钢丝刷、临时螺栓、冲钉、撬杠、工具袋等。 注意：如采用手动扭矩扳手，必须采用打滑式(自滑转式)扭矩扳手，不得采用因机械音响报警式。因打滑式扳手采用过载保护、自动卸力模式，当力矩到达设定力矩时会自动卸力(同时也会出现机械相碰的声音)，此后扳手自动复位,如再用力，会再次打滑，不会出现过力现象。机械音响报警式扳手采用杠杆原理，当力矩到达设定力矩时会出现发出“嘭”机械相碰的声音，此后扳手会成为一个死角，及相当于呆扳手，如再用力，会出现过力现象。 2.2作业条件： 2.2.1高强度螺栓连接摩擦面处理必须符合设计要求，摩擦系数经复试必须达到设计要求。摩擦面不允许有残留氧化铁皮，应防止被泥土、油污和油漆等污染，如有污染必须彻底清理干净。 2.2.2 摩擦面的处理与保存时间、保存条件应与摩擦系数试件的保存时间、条件相同。 2.2.3调整扭矩扳手。根据施工技术要求，认真调整扭矩扳手。扭矩扳手的扭矩值应在允许偏差范围之内。施工用的扭矩扳手，其误差应控制在±5%以内。 2.2.4校正用的扭矩扳手。其误差应控制在±3%以内。
高强螺栓连接施工的主要检验项目 1.1 资料检验 高强螺栓连接副（螺栓、螺母、垫圈）应配套成箱供货，并附有出厂合格证、质量证明书及质量检验报告，检验人员应逐项与设计要求及现行国家标准进行对照，对不符合的连接副不得使用。 1.2工地复验项目 1.2.1扭剪型高强螺栓连接副应进行紧固轴力复验。复验用的螺栓连接副应在施工现场待安装的螺栓批中随机抽取，每批取8套连接副进行复验。试验用的轴力计、应变仪、扭矩扳手等计量器具应经过标定，其误差不得超过2%。每套连接副只应做一次试验，不得重复使用，在紧固过程中垫圈发生转动时，应更换连接副，重新试验。（具体检验的合格数值标准可以查施工手册） 1.2.2高强度螺栓连接摩擦面的抗滑移系数值应在施工前进行复验。本项要求在制作单位进行合格试验的基础上，由安装单位进行检测。 检验时每500T钢结构为一批，少于100T按一批计。在工厂处理的摩擦面试件出厂时应有三组，作为工地复验，抗滑移系数试验的最小值应大于或等于设计规定。否则应对摩擦面作重新处理。
抗滑移系数试验用的试件，应与所代表的钢结构为同一材质、统一摩擦面处理方法、同批制造、相同运输条件、相同条件存放，同一性能等级的高强螺栓。 检测过程中，当发生下列情况之一时，所对应的荷载可视为试件的滑移荷载： 1）试验机发生明显的回针现象； 2）试件侧面划线发生可见的错动； 3）X—Y记录仪上变形曲线发生突变； 4）试件突然发生“嘣”的响声。 1.3 一般检验项目 1.3.1高强度连接副的安装顺序及初拧、复拧扭矩检验。检验人员应检查扳手标定记录，螺栓施拧标记及螺栓施工记录，有疑义时抽查螺栓的初拧扭矩。 1.3.2高强度螺栓的终拧检验。对扭剪型高强度螺栓连接副，终拧是以拧掉梅花头为标志，可用肉眼全数检查。非常简便。但在施工过程中，应重点检查初拧扭矩值及观察螺栓终拧时螺母是否处于转动状态，转动角度是否事宜。 1.3.3高强度螺栓连接副终拧后应检验螺栓丝扣外露长度，要求螺栓丝扣外露2~3扣为宜，其中允许有10%的螺栓丝扣外露1扣或4扣，对同一个节点，螺栓丝扣外露应力求一致。
钢结构施工技术交底 交底内容： 一．施工准备 1、技术准备 1）安装前，应进行图纸会审与自审。（ 2）钢结构施工方案已完成并已审核批准。（ 、材料要求2 ）钢结构原材料的进场复检已合格。（1 ）钢梁、钢柱经过超声波探伤实验，符合设计规范要求。（2 ）钢梁采取运进场内吊装，构件堆放场地已经平整。（3 3、施工人员组织 编制好劳动力进场计划，组织各施工人员及时进场。从事特殊技术工种作业人员必须经过相应专业培训，并具有上岗证件。 4、主要机具 施工机具有汽车轮胎吊，各种电焊机，经纬仪，水准仪，倒链，滑车，手钻枪，铆钉枪，千斤顶，电动扭矩扳手，水平仪，钢盘尺，钢卷尺，气割工具等。 （1）根据土建提供的纵横轴线和水准点进行验线交接。（2）安装前，应按照构件明细表核对进场的构件，查验质
量书和实际更改文件，构件交工所必须的技术资料齐备。（3）在安装区设置足够的电源。 ）做好高空作业操作平台，并检查牢固情况。4（． （5）确认好地脚螺栓钢构预埋件已准确埋设。 （6）参与钢结构制作、安装人员要持证上岗。二、钢构件制作 钢构件制作流程为：放样、号料→下料切割→H 型钢、□型钢的拼装焊接→涂装 1、放样与号料放样时应按工艺要求预放焊接收缩余量，对于构件外形过大，必须分段制作的杆件分段位置可根据板长定，同时分段接头位置距节点应大于800mm，并注意所有拼接接头开跨中1/3 区域。 2、下料切割下料切割前钢板矫平。 3、H型钢的拼装组立焊接 1）组装前先检查组装用零件的编号、材质、尺寸、数量和加工精度 等是否符合图纸和工艺要求，确认后才能进行装配。 2）H型钢、□型钢焊缝30mm范围以内的铁锈、油污等应进行打磨清 理干净，直至露出金属光泽后才能进行拼装。 3）H 型的翼板和腹板下料后应标出翼板宽度中心线和腹板
钢结构安装安全技术交底 工程名称68207部队3768工程一标段施工单位陕西建工第五建设集团有限公司 施工部位门式钢构 施工内容门式钢结构安装 一、施工准备： 1、材料: （1）钢构件：钢构件型号、制作质量应符合设计要求和施工规范的规定，应有出厂合格证并应附有技术文件。 （2）连接材料：焊条、螺栓等连接材料应有质量证明书，并符合设计要求及有关国家标准的规定。 （3）涂料：防腐涂料技术性能应符合设计要求和有关标准的规定，应有产品质量证明书。 （4）其它材料：各种规格垫铁等。 2、主要施工机具： 吊装机械、吊装索具、电焊机、焊钳、焊把线、垫木、垫铁、扳手、撬棍、扭矩扳手、手持电砂轮、电钻等。 3、作业条件： （1）按构件明细表，核对进场构件的数量，查验出厂合格证及有关技术资料。 （2）检查构件在装卸、运输及堆放中有无损坏或变形。损坏和变形的构件应予矫正或重新加工。被碰损的防锈涂料应补涂，并再次检查办理验收手续。 （3）对构件的外形几何尺寸、制孔、组装、焊接、摩擦面等进行检查，并记录。 （4）钢结构构件应按安装顺序成套供应，现场堆放场地能满足现场拼装及顺序安装的需要。屋架分片出厂，在现场组拼应准备拼装工作台。 （5）构件分类堆放，刚度较大的构件可以铺垫木水平堆放。多层叠放时垫木应在一条垂线上。屋架宜立放，紧靠立柱，绑扎牢固。 （6）编制钢结构安装施工组织设计，经审批后，并向队组交底。 （7）检查安装支座及预埋件，取得经总包确认合格的验收资料。
C.钢柱校正方法是：垂直度用经纬仪或吊线坠检验，如有偏差，采用液压千斤顶 或丝杠千斤顶进行校正，底部空隙用铁片或铁垫塞紧，或在柱脚和基础之间打 入钢楔抬高，以增减垫板校正；位移校正可用千斤顶顶正；标高校正用千斤顶将底座少许抬高，然后增减垫板使达到设计要求 D.柱脚处固定示意： 1-柱基础；2-钢柱；3-钢柱脚；4-钢垫板；5-地脚螺栓；6-二次灌浆细石混凝土；7-柱脚外包混凝土 E.钢柱校正固定后，随即将柱间支撑安装并固定，使成稳定体系。 F.钢柱垂直度校正宜在无风天气的早晨或下午16点以后进行，以免因太阳照射 受温差影响，柱子向阴面弯曲，出现较大的水平位移值，而影响其垂直度。 4、钢梁的安装与校正 钢梁构件运到现场，先应拼装。钢梁扶正需要翻身起板时采用两点翻身起板法，人工用短钢管及方木临时辅助起板。钢梁翻身就位后需要进行多次试吊并及时重新绑扎吊索，试吊时吊车起吊一定要缓慢上升，做到各吊点位置受力均匀并以钢梁不变形为最佳状态，达到要求后即进行吊升旋转到设计位置，再由人工在地面拉动预先扣在大梁上的控制绳，转动到位后，即可用板钳来定柱梁孔位，同时用高强螺栓固定。并且第一榀钢梁应增加两根临时固定揽风绳，第二榀后的大梁则
1.检测目的 为确保高强度螺栓连接副施工扭矩检验工作的准确性和科学性，特制定本实施细则。 2.适用范围 此方法适用于高强度螺栓连接副施工扭矩检验。 3.检测依据 GB50205-2001《钢结构工程施工质量验收规范》 JTG/TF50-2011 《公路桥涵施工技术规范》 TBJ214-92《铁路钢桥高强度螺栓连接施工规定》 4.检测程序 4.1 检测人员：高强度螺栓连接副施工质量的检查应由专职的质量检查员进行。 4.2 检测设备；检验所用的扭矩扳手其扭矩精度误差应在3%以内。 4.3 检测时机：高强度螺栓连接副施工终拧扭矩检验应在施拧1h后，48h内完成。 4.4 仪器使用：按仪器操作规程 4.5 检验数量 4.5.1 GB50205《钢结构工程施工质量验收规范》:施工过程检查数量按节点数抽查10%，且不应少于10个节点；每个被抽查节点按螺栓数抽查10%，且不应少于2个；见证检测检查数量按GB50205附录G要求进行，按节点数抽查3%，且不应少于3个节点。 4.5.2 JTG/TF50-2011 《公路桥涵施工技术规范》、TBJ214-92《铁路钢桥高强度螺栓连接施工规定》:对主桁节点、板梁主体及纵横梁连接处，每栓群应以高强螺栓连接副总数的5%抽查，但不得少于2套，其余每个节点不少于1套进行。 4.6 检验步骤 4.6.1 观察全部终拧后的高强螺栓连接副，检查复拧后的用油漆标记的用螺栓与螺母相对位置是否发生转动，以检查终拧是否发生漏拧。 4.6.2 初拧、复拧、终拧应在同一工作日内完成，初拧扭矩应为终拧扭矩的50%. 4.6.3 GB50205《钢结构工程施工质量验收规范》: 采用扭矩法在螺尾端头和螺母相对位置划线，将螺母退回60°左右；用扭矩扳手测定拧回至原来位置时扭矩值，并做好记录，4.6.4 JTG/TF50-2011 《公路桥涵施工技术规范》: 采用扭矩法施拧高强螺栓连接副，在螺栓螺母上做标记，然后将螺母退回30°，再用检查扭矩扳手将螺母重新拧到原来位置。 4.6.5 计算
高强螺栓施工标准
目录 第一章总则 第二章术语、符号 第三章基本规定 第四章施工准备 第五章高强度螺栓施工工艺 第五章高强度螺栓的施工质量检查和验收第六章油漆 第七章安全及环境保护
第一章总则 1、目的： 为使在钢结构工程中，高强度螺栓的采购、储存、施工做到经济合理、安全适用、确保质量，故制定本标准； 2、适用范围： 本标准适用于公司钢结构工程中高强度螺栓连接的采购及保管、施工与验收。 3、参考标准及规范： 高强度螺栓的施工及验收，除按本标准的规定执行外，还应符合《钢结构设计规范》（GBJ17）、《钢结构工程施工及验收规范》（GBJ205）等有关规定。 本标准采用的高强度螺栓，应分别符合《钢结构用大六角头螺栓》（GB1228）、《钢结构用高强度大六角螺母型式与尺寸》（GB1229）、《钢结构用高强度垫圈型式与尺寸》（GB1230）、《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》（GB1231）或《钢结构用扭剪型高强度螺栓连接副形式尺寸》（GB3632）和《钢结构用扭剪型高强度螺栓连接副技术条件》（GB3663）的规定。 在高强度螺栓施拧、构件摩擦面处理及安装过程中，应遵守国家劳动保护和安全技术等有关规定。
第二章术语、符号 1、Tc—施工扭矩（N·m）； 2、K—高强度螺栓连接副的扭矩系数平均值，该值由复验测得的合格的平均扭矩系数代入。 3、Pc—高强度螺栓施工预拉力（kN）； 4、d—高强度螺栓螺杆直径（mm）。

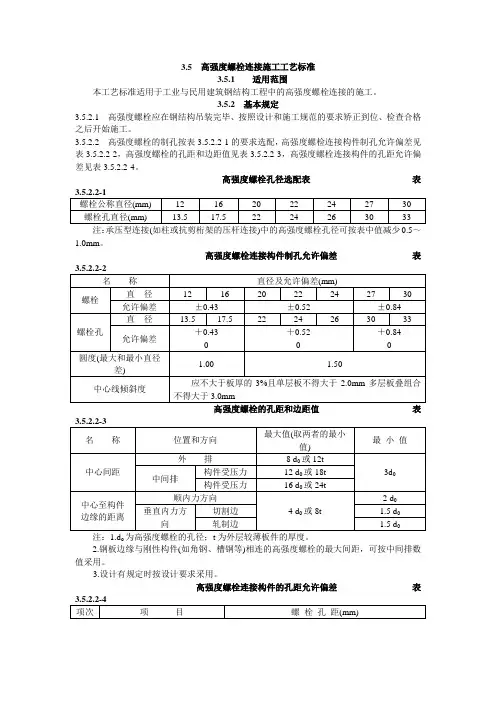

第三章基本规定 3.1 高强度螺栓应在钢结构吊装完毕、按照设计和施工规范的要求矫正到位、检查合格之后开始施工。 3.2 高强度螺栓的制孔按表3.2-1的要求选配，高强度螺栓连接构件制孔允许偏差见表 3.2-2，高强度螺栓的孔距和边距值见表3.2-3，高强度螺栓连接构件的孔距允许偏差见表3.2-4。 高强度螺栓孔径选配表表3.2-1 注：承压型连接（如柱或抗剪桁架的压杆连接）中的高强螺栓孔可按表中值减少0.5～1.0mm。 高强度螺栓连接构件制孔允许偏差表3.2-2 高强度螺栓的孔距和边距值表3.2-3
