案例:模三冲突导致SINR差【问题描述】如下图红圈标识路段龙翔大道由西至东行驶:UE占用北通体育FE-2(PCI=104)频繁上发切换至水官机荷FE-1(PCI=329)A3测量报告,未切换至水官机荷FE-1(PCI=329),导致该路段SINR较差,最低达到-6dB;图1测试现场SINR截图图2现场测试RSRP截图图3切换至水官机荷FE1 A3【问题分析】核查邻区得知:北通体育FE-2(PCI=104)与水官机荷FE-1(PCI=329)已配置邻区关系,频繁发送至水官机荷FE-1(PCI=329)A3,却无法切换至水官机荷FE-1(PCI=329)怀疑有以下三种情况导致无法切换。
问题一:邻区参数配置错误导致无法切换问题二:系统内干扰与系统外干扰问题三:模3冲突导致干扰第一种问题分析:邻区参数配置错误后,查询邻区及配置关系:未发现配置错误。
如下图为北通体育FE2与水官机荷FE1互配置邻区关系表图4北通体育FE2与水官机荷FE1互配置邻区关系表第二种问题分析:系统内干扰:通过提取北通体育FE2(PCI=104)与水官机荷FE1(PCI=329)RSSI(如下附件):水官机荷FE1 RSSI.xlsx 北通体育FE2 RSSI.xlsx未发现水官机荷FE1、北通体育FE2本小区出现系统内干扰。
系统外干扰:该路段为龙翔大道上高速路段,未有特殊场所,排除外部干扰;第三种问题分析:模3冲突导致干扰通过核查发现:北通体育FE-2(PCI=104)与水官机荷FE-1(PCI=329)模3相等。
通过对问题成功定位后,对该路段模3值进行调整,避免干扰;图5模3图层【优化建议】北通体育FE2(PCI=104)添加水官机荷FE1(PCI=329)邻区关系,北通体育FE1(PCI=104)与北通体育FE2(PCI=102)PCI对调【优化结果】通过调整后,该路段切换明显改善,SINR覆盖正常。
图6问题路段复测。
TD-LTE同频干扰影响的实测及优化措施摘要:TD-LTE系统对用户的通信质量及数据传输速率提出了更高的要求,而TD-LTE系统的频谱资源有限。
因此,为提高频率利用率,常常采用同频组网技术。
本文对TD-LTE系统的抗干扰措施进行了分析,并对TD-LTE同频干扰影响的实测及优化措施进行了详细的介绍。
关键词:TD-LTE;同频干扰;优化0 引言随着我国国民经济的快速发展,人们对高质量的移动通信服务需求日益迫切,对数据传输速率的要求也越来越高。
TD-LTE系统作为实现4G网络的核心技术,具有上网速度快、通信质量高等优点。
由于TD-LTE系统频谱资源有限,同频组网技术成为了提高频率资源利用率、增加系统的容量主要技术之一,但是也带来了同频干扰的问题,对TD-LTE系统提出了巨大的挑战。
基于此,笔者进行了相关介绍。
1 TD-LTE的抗系统内干扰的措施TD-LTE是时分双工的通信系统,系统传输带宽可为1.4、5、10、15、20MHz。
为了提高频谱利用率,TD-LTE系统采用同频组网技术,即所有蜂窝小区的工作频带范围相同。
尽管TD-LTE中采用OFDMA技术,即小区中的每个用户所使用的是系统工作频带内的随机离散的正交的若干子载波,但处于不同小区的UE可能由于资源分配的问题导致在某些子载波上的“碰撞”,这就是TD-LTE同频组网带来同频干扰的问题。
由于TD-LTE的同频组网,处于小区边缘的用户设备(UE)在上行和下行时所受邻区同频信号的干扰要比处于小区中心的UE严重得多,这将严重影响边缘UE的覆盖、信干噪比(SINR)、数据速率和用户体验。
同频干扰对TD-LTE系统的网络规划设计、安装施工和参数设置等方面都提出了挑战。
为了解决干扰问题,3GPP为TD-LTE提出了干扰随机化、软频率复用、部分功率控制、干扰消除、基于HII和OI的上行小区间的干扰协调技术(inter cell interference coordination,ICIC)等技术。
㊀2019年第01期㊀㊀LTE三频组网常见干扰问题研究葛晓寅中国联通上海分公司,上海200000摘要:伴随着移动互联网的日益发展,运营商在网络速度㊁容量㊁质量等方面都遇到了巨大的挑战㊂因此网络频段制式也是越发复杂,主要基于现在主流4G网络FDD⁃LTE三个频段即FDD900㊁FDD1800㊁FDD2100同时组网下的网络干扰问题的研究分析,帮助现场解决各类影响业务感知的干扰问题㊂关键词:FDD⁃LTE;三频组网;系统内干扰;系统外干扰中图分类号:TN929.51研究背景XX地市FDD900㊁FDD1800㊁FDD2100站点三频开通后,业务感知较差,下行速率无法提升㊂通过多地数据统计分析,上行干扰值高于-95时,业务感知会开始明显恶化㊂因此,针对三频组网下进行干扰分层分级处理,优先对高于-95dBm/PRB的受扰小区进行干扰排查㊂本文主要针对发现存在干扰情况后的问题排查以及分类解决㊂2干扰排查流程及方法常见干扰排查流程如图1㊂干扰排查流程详情如下㊂(1)检查受干扰小区的底噪数据并分析干扰特性㊂分析带宽内干扰的频域特性㊂检查是否有一些RB有干扰或整个带宽是否有干扰㊂查询每个RB的NI噪声值,用DSP监视工具将干扰RB转换为频率,并使用频率相关特性来找到干扰源㊂(2)检查被干扰小区㊁基站的工作状态㊂通过EMS网管查询各类告警:RRU故障㊁GPS告警㊁天线通道告警等㊂(3)区分系统内干扰和系统外干扰㊂FDD⁃LTE系统的周边站点关闭,对受干扰小区单独打开㊂如果仍存在底噪增加的情况,则确定为系统外干扰㊂图1㊀常见干扰排查流程如果无法关闭本系统LTE小区,可通过RRU日志与噪声NI分析,大致判断是否系统内干扰㊂(4)系统外干扰排查方法㊂首先对单个站点的干扰源进行故障排除,然后逐步扩大检查范围㊂关闭FDD⁃LTE小区的下行链路功率,并使用频率扫描仪连接八木天线㊂观察系统带宽内外的噪声分布,以多个角度扫描频率以找到最大干扰源㊂12移动通信㊀㊀㊀㊀㊀㊀㊀㊀作者简介:葛晓寅(1986 ),男,汉族,浙江人,大学本科学历,中级工程师职称,研究方向为移动通信㊂㊀㊀2019年第01期㊀(5)系统内干扰排查方法㊂检查数据配置是否存在错误,并关注是否存在交叉插槽配置㊂检查是否有GPS时钟异常基站,并检查设备故障引起的底噪㊂如果无法确定干扰的基站,则必须逐个在干扰源的方向上关闭基站以找到特定的受干扰基站㊂(6)制订干扰检查计划,安排经验丰富的调查员,准备更精确的扫频器㊁八木天线等㊂从受到强干扰小区开始进行排查㊂(7)在发现可疑干扰后,使用排除方法消除干扰源㊂通常需要关闭干扰源电源,以检查是否消除了FDD⁃LTE系统的干扰㊂如果无法直接关闭干扰源,屏蔽源可用电磁屏蔽材料覆盖干扰源㊂或者阻止干扰源的来源并检查干扰电平是否降低,直到确认干扰源㊂(8)定性调查干扰原因,并找出干扰类型,如阻塞干扰,杂散干扰和互调干扰㊂(9)确认干扰源后,转移到干扰解决方案过程㊂3干扰问题定位3.1系统内干扰系统内干扰是指来自LTE现网小区之间,一般由以下原因导致㊂3.1.1数据配置错误造成干扰数据配置错误,主要是分析网络优化参数,如小区模3干扰和PCI,造成系统相互干扰㊂须检查全网配置数据,确保合理性㊂3.1.2超远覆盖如果某个小区的信号分布非常宽,则其信号存在于1到2个相邻小区的覆盖范围内,表明该小区被覆盖过度,这很可能导致信号污染㊂场地高度或天线倾斜可能导致过度覆盖㊂过度覆盖的小区可能会对相邻小区造成干扰,从而导致容量降低[1]㊂3.1.3GPS时钟故障干扰如果FDD使用GPS时钟,如果基站GPS时钟有故障,与周围基站的GPS时钟不一致,当具有GPS故障的基站的时间帧与相邻基站的时间帧不一致时,这将导致无法与周围的基站正确切换,从而严重干扰周围的基站㊂3.1.4小区间下行干扰因LTE的同频组网特性,小区下行重叠覆盖严重的情况下,重叠覆盖区的下行信道质量较差,造成下行干扰㊂当覆盖范围严重时,相邻区域中的同频信号将影响终端测量的下行SINR,RSRQ和服务小区的其他指示,导致下行链路业务量降低㊂这类干扰,需要通过工程优化合理控制小区覆盖范围,减轻邻区间干扰[2]㊂3.1.5设备故障在网络运行期间,由于自身的硬件和性能,设备将不可避免地产生干扰㊂天线馈线系统有故障,例如天线㊁馈线㊁避雷器等,造成干扰㊂3.2系统外干扰所谓系统外干扰是指不同无线系统引起的相互干扰,主要内容可分为互调干扰㊁二次谐波干扰㊁阻塞干扰和杂散干扰㊂从干扰源的角度来说系统间外干扰会因不同系统间的滤波器性能指标不合规范,收发天线的隔离度不够,非法使用无线频率等原因,产生系统外干扰㊂民用通信设备,普通用户㊁手机信号放大器等某些电气设备或非法无线通信系统的工作单宽占用LTE带宽,导致强干扰㊂3.2.1互调干扰互调干扰定义为当两个或多个不同频率信号施加到非线性电路时将相互调制以产生新频率的信号输出㊂如果频率落在接收机工作信道的带宽内,则会对接收机构成干扰,并成为互调干扰[3]㊂对于GSM900和1800MHz,输入两个信号的频率为f1,f2(绝对频率),产生的互调产物如下:三阶互调:2f1-f2,2f2-f1互调产物带宽为600kHz五阶互调:3f1-2f2,3f2-2f1互调产物带宽为1MHz七阶互调:4f1-3f2,4f2-3f1互调产物带宽为1.4MHz九阶互调:5f1-4f2和5f2-4f1互调产物的带宽为1.8MHz,如图2所示,以及互调干扰频带㊂图2㊀互调干扰频段22㊀㊀㊀㊀㊀㊀㊀㊀移动通信㊀2019年第01期㊀㊀阶数越低,互调产物分量越高㊂通过模拟加载,互调干扰具有上行信道的干扰随下行信道信号变大而增强的特征㊂如GSM互调信号,类似于图3,互调干扰特征图㊂图3㊀互调干扰特征图3.2.2二次谐波干扰由于发射机有源和无源元件的非线性,强谐波产物将以其传输频率的整数倍产生㊂如果谐波频率落在接收器的工作带宽内,它会干扰接收器并变成谐波干扰㊂二次谐波的频率是干扰发射信号(2f1)频率的两倍㊂在不同的传输频率之间产生二阶互调产物,如果落入系统带宽内,则形成二阶互调干扰㊂二阶互调产物频率是干扰信号频率之和(f1+f2)㊂一些对讲机的二次谐波将对900MHz频段的LTE网络产生更大的影响㊂3.2.3阻塞干扰阻塞干扰可分为带内阻塞和带外阻塞㊂无论是有用信号还是无用信号,当信号太强时,将发生幅度压缩,并且在严重情况下,将发生阻塞干扰㊂阻塞的主要原因是器件的非线性,特别是导致互调和互调的多阶产物,接收器的有限动态范围也会引起阻塞干扰㊂当接收器接收到有用信号时,落入信道的干扰信号可能导致接收器灵敏度的损失,并且落入接收带宽内的干扰信号可能导致带内阻塞㊂接收器也具有非线性,带外信号(发送器的有用信号)可能导致接收器的带外阻塞㊂3.2.4杂散干扰干扰源在受干扰接收机工作频段产生的噪声,包括干扰源的杂散㊁本底噪声和互调产物,使受干扰接收机的信噪比恶化被称为干扰源对受干扰接收机的加性噪声干扰,也称杂散干扰㊂3.2.5GSM清频不彻底对FDD产生同频干扰需仔细核查GSM清频情况,清频遗漏的频点会对FDD产生极大影响㊂特别是在一些退服站点,可能存在脱管暂时无法彻底清频,当站点恢复时,需及时进行清频操作㊂3.2.6GSM直放站干扰GSM现网存在较多直放站对FDD系统产生干扰,需要对现网直放站信息梳理,便于在发现干扰时,快速定位㊂图4为常见的直放站示意㊂图4㊀常见的直放站示意参考文献[1]啜钢.移动通信原理与应用[M].北京:北京邮电大学出版社,2002.[2]TheodoreS.Rappaport.WirelessCommunicationsPrinciplesandPractice,SecondEdition[M].北京:电子工业出版社,2001.[3]胡捍英,杨峰义.第四代移动通信系统[M].北京:人民邮电出版社,2001.32移动通信㊀㊀㊀㊀㊀㊀㊀㊀。
LTE室分站与室分站模三干扰问题案例
作者:
邮箱:
所在省:四川
关键字:模三干扰
专业:无线网
设备类型:华为
设备型号:BTS3900
软件版本:V100R010C10SPC150
一、问题描述
如下图所示:在测试南充市检察院家属院时,从室外进入室内,走到电梯时,UE进入室内占用室分小区南充嘉陵区检察院家属院-HLW-7,邻区表显示为南充嘉陵区检察院-HLW-7,南充嘉陵区检察院家属院-HLW-7的sinr的值为2,rsrp的值为-90如下图所示
二、可能原因
1,设备故障告警,引起干扰致小区无法正常业务;
2,可能有外部干扰或者或者模三干扰
三、问题排查
1,陵区检察院-HLW-7未有告警
2,查询底噪的值是正常的,排除外部干扰。
如图1
3,区检察院家属院-HLW-7pci=133,rsrp=-93,南充嘉陵区检察院-HLW,PCI=358,RSRP=-96,两小区的电频值相差3,根据模三规定,两小区形成模三干扰。
根据两小区分布图2南充
嘉陵区检察院家属院-HLW-7pci=133改为134,PCI改后测试南充嘉陵区检察院家属院测试效果如图3
图1
图2
图3
1,预防/监控措施
在移动通信系统中,室分与宏站之间的切换是否及时,能严重影响客户感知,在日常测试中及时发现问题并解决,能有效的提高下载. SINR等,进而提高客户感知!
2,流程图。
随着4G基站的逐步建设,目前已形成了2G、3G、4G基站共存的局面。
不同网络之间、网络内部的干扰问题也大幅提升,干扰是影响网络质量的关键因素之一,对通话质量、掉话、切换、吞吐量均有显著影响。
如何降低或消除干扰是网络规划、优化的重要任务。
13.1干扰的含义在通信领域中,信号是表示消息的物理量,如电信号可以通过幅度、频率、相位的变化来表示不同的消息。
干扰是指对有用信号的接收造成损伤。
在LTE中,所有网络上存在的影响通信系统正常工作的、不是通信系统需要的信号均为干扰信号。
13.2干扰成因LTE系统最常遇到的干扰可以分为系统内干扰、系统外干扰。
系统内干扰主要是同频干扰,包括如TD-LTE帧失步(GPS失锁)、TD-LTE超远干扰、数据配置错误导致干扰、越区覆盖导致干扰等;系统外干扰主要是异系统非法使用LTE频段、异系统的杂散、阻塞或者互调干扰对本系统的影响。
LTE基站硬件故障(包括RRU故障,自系统杂散和互调干扰,天馈,天馈避雷器干扰等)也会对系统造成干扰。
13.2.1系统内干扰1.帧失步、GPS失锁造成的干扰TD-LTE系统属于是时分双工,这对系统的时钟同步要求很高。
如同一个网络中的某基站A与周围其他基站的时钟不同步,就会造成基站A的下行信号被周围的基站接收到,故而干扰到了周围基站的上行接收。
如下图13-1所示,时钟失步的基站A发射信号干扰到了基站B的上行接收,同样,基站B发射信号也会干扰到时钟失步的基站A的上行接收。
通常基站天线比较高,典型的如城区天线30m高,郊区天线40m高,两个基站天线间可能都是视距传播,一个基站的发射信号很容易被其他基站接收到,因而干扰会很严重。
基站A基站B图13-1 帧失步干扰示意图TD-LTE的帧结构中的特殊子帧上下行保护时隙之间的GP就是为上行和下行留出的保护带,其值从100us到700us不等,如图13-2所示,如果失步时间超过100~700us 就会造成基站间干扰。

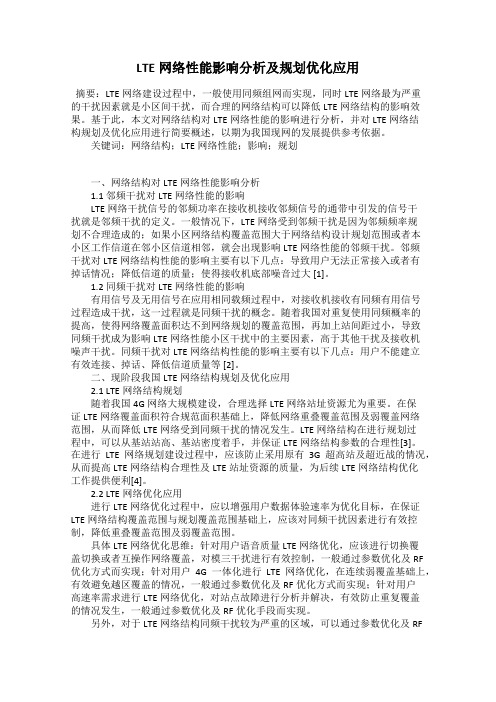

LTE网络性能影响分析及规划优化应用摘要:LTE网络建设过程中,一般使用同频组网而实现,同时LTE网络最为严重的干扰因素就是小区间干扰,而合理的网络结构可以降低LTE网络结构的影响效果。
基于此,本文对网络结构对LTE网络性能的影响进行分析,并对LTE网络结构规划及优化应用进行简要概述,以期为我国现网的发展提供参考依据。
关键词:网络结构;LTE网络性能;影响;规划一、网络结构对LTE网络性能影响分析1.1 邻频干扰对LTE网络性能的影响LTE网络干扰信号的邻频功率在接收机接收邻频信号的通带中引发的信号干扰就是邻频干扰的定义。
一般情况下,LTE网络受到邻频干扰是因为邻频频率规划不合理造成的;如果小区网络结构覆盖范围大于网络结构设计规划范围或者本小区工作信道在邻小区信道相邻,就会出现影响LTE网络性能的邻频干扰。
邻频干扰对LTE网络结构性能的影响主要有以下几点:导致用户无法正常接入或者有掉话情况;降低信道的质量;使得接收机底部噪音过大 [1]。
1.2 同频干扰对LTE网络性能的影响有用信号及无用信号在应用相同载频过程中,对接收机接收有同频有用信号过程造成干扰,这一过程就是同频干扰的概念。
随着我国对重复使用同频概率的提高,使得网络覆盖面积达不到网络规划的覆盖范围,再加上站间距过小,导致同频干扰成为影响LTE网络性能小区干扰中的主要因素,高于其他干扰及接收机噪声干扰。
同频干扰对LTE网络结构性能的影响主要有以下几点:用户不能建立有效连接、掉话、降低信道质量等 [2]。
二、现阶段我国LTE网络结构规划及优化应用2.1 LTE网络结构规划随着我国4G网络大规模建设,合理选择LTE网络站址资源尤为重要。
在保证LTE网络覆盖面积符合规范面积基础上,降低网络重叠覆盖范围及弱覆盖网络范围,从而降低LTE网络受到同频干扰的情况发生。
LTE网络结构在进行规划过程中,可以从基站站高、基站密度着手,并保证LTE网络结构参数的合理性[3]。
LTE网络MOD3干扰问题分析及优化
李恒毅;刘芳;李瑶
【期刊名称】《电脑知识与技术》
【年(卷),期】2015(000)035
【摘要】LTE网络是我国信息化建设的重要支撑力量,保证其高质量的运行是网络优化工作的重点内容。
在目前我国同频组网的背景下,MOD3干扰的存在严重影响了LTE网络的运行质量。
该文就针对这一问题展开深入探讨,并根据实际工程案例描述了分析解决思路。
【总页数】2页(P19-20)
【作者】李恒毅;刘芳;李瑶
【作者单位】四川大学锦城学院,四川成都611731;四川大学锦城学院,四川成都611731;四川大学锦城学院,四川成都611731
【正文语种】中文
【中图分类】TN929.5
【相关文献】
1.网络结构对LTE网络性能影响分析及规划优化应用 [J], 王传东;毛艾杭;董超;王瀚冰
2.LTE中MOD3干扰原理与优化 [J], 李智
3.LTE网络异频切换分析及优化方法研究 [J], 周琳
4.LTE网络弱覆盖问题分析及优化 [J], 丁云川;樊军
5.基于大数据挖掘的LTE网络弱覆盖分析及覆盖优化研究 [J], 邓扬鑫;赵夙;朱晓荣
因版权原因,仅展示原文概要,查看原文内容请购买。
TD—LTE系统干扰分析文章主要对TD-LTE网络干扰类型进行分析,并提出一些解决TD-LTE干扰的方法,并对TD-LTE干扰排查存在的难点解决方案进行了探讨。
标签:TD-LTE;杂散干扰;阻塞干扰;D频段干扰;GPS失步干扰1 干扰背景及影响简介随着通信技术的飞速发展,我国移动通信网络已经进入4G时代,其中TD-LTE技术作为4G技术的先导者在我国得到优先部署。
LTE网络是数据网络,干扰对网络的吞吐量会产生极大影响,而我国部署时采用同频组网策略,这对干扰控制技术要求更高。
2 系统内干扰TD-LTE系统内干扰主要是有邻区同频干扰和基站间不同步导致的干扰等。
邻区同频干扰主要是指PCI模三干扰。
2.1 PCI模三干扰原理简介物理小区标识PCI(Physical Cell ID):PCI即物理小区ID,是LTE系统中终端区分不同小区的无线信号标识。
PCI和RS的位置存在一定的映射关系,相同PCI的小区,其RS位置相同,在同频情况下会产生干扰。
PCI=SSS码序列ID×3+PSS码序列ID,PSS码序列有3个,SSS码序列有168个,因此PCI取值范围为[0,503]共504个值PCI值是映射到PSS、SSS的唯一组合,其中PSS序列ID决定RS的分布位置。
在同频组网、2X2MIMO的配置下,eNodeB间时间同步,PCI模3相等,意味着PSS码序列相同,因此RS的分布位置和发射时间完全一致。
LTE对下行信道的估计都是通过测量参考信号的强度和信噪比来完成的,因此当两个小区的PCI模3相等时,若信号强度接近,由于RS位置的叠加,会产生较大的系统内干扰,导致终端测量RS的SINR值较低,我们称之为“PCI 模3干扰”。
2.2 基站间不同导致的干扰基站间不同步导致的干扰在TDD双工方式的通信系统里较为常见。
TD-LTE 系统作为TDD双工通信方式的一员,对基站间的时间同步也存在严格要求,所以必须连接时钟源进行同步。
LTE网络干扰分析及其RF优化方案作者:李婷来源:《硅谷》2014年第23期摘要分析了LTE网络干扰产生的原因。
结合实际商用的LTE网络数据提出了LTE网络抑制干扰的RF解决方案,并给出系统间干扰的隔离度要求。
经过路测,提出的RF优化方案能够提高网络覆盖和网络性能。
关键词 LTE;网络干扰;RF优化中图分类号:TN929 文献标识码:A 文章编号:1671-7597(2014)23-0044-01当前,中国国内的4G网络得到了广泛应用和关注。
但在LTE网络建设过程中,还是会遇到很多问题,主要有:1)LTE的频带范围较高,传播损耗大,小区覆盖要求高。
2)没有成熟的容量预测模型。
3)OFDMA无法抑制小区间干扰,对站点规划设计和覆盖提出更高要求。
4)LTE站点一般都存在2G/3G/4G 共存的多网络共建情况。
5)天馈系统和机房空间的共用;原有设备替换及平滑演进;核心网融合建设;全IP化演进;LTE与其它系统干扰及与其他网络协调等各方面的挑战。
LTE网络的干扰是建网过程中一个必须值得重视的问题,一般LTE网络的干扰分为系统内干扰和系统外干扰。
1 系统内干扰及其优化LTE的系统内干扰主要是同频干扰。
为了提高网络的容量,LTE系统一般不采用频率复用,所有小区均采用相同频点,小区间的同频干扰问题很突出。
一般解决小区间干扰的手段有:1)干扰随机化:被动的干扰控制方法。
目的是使系统在时频域受到的干扰尽可能平均,可通过加扰,交织,跳频等方法实现。
2)干扰对消:终端解调邻小区信息,对消邻小区信息后再解调本小区信息;或利用交织多址IDMA 进行多小区信息联合解调。
3)干扰抑制:通过终端多个天线对空间有色干扰特性进行估计和抑制,系统复杂度较大。
4)干扰协调:主动干扰控制,对小区边缘可用时频资源做一定的限制。
在网络维护的工作实践中多通过调整工程参数来提高网络质量,包括RF优化,功率调整,PCI 调整等。
某现有LTE网络在路测中发现某区域SINR较低(有13.81%的SINR值在-3到-20之间),但RSRP正常,说明该区域存在明显同频干扰。
lte干扰解决方案
《LTE干扰解决方案》
LTE(Long Term Evolution)是一种高速无线通信标准,它为
移动设备提供了更快的数据传输速度和更可靠的连接。
然而,LTE信号也容易受到各种干扰,如电磁干扰、射频干扰和天
气干扰等。
要解决这些干扰问题,需要采取一些有效的解决方案。
首先,对于电磁干扰和射频干扰,可以使用各种滤波器和干扰抑制技术来减少干扰源对LTE信号的影响。
例如,可以使用
低通滤波器来过滤掉高频干扰,或者使用ADC(Analog to Digital Converter)和DAC(Digital to Analog Converter)等数
字信号处理器来对信号进行处理和干扰抑制。
其次,天气干扰是LTE信号常见的问题之一。
在遇到雷暴、
大风等恶劣天气条件下,LTE信号会受到严重影响甚至中断。
对于天气干扰问题,可以通过加强信号调制和编码技术来提高LTE信号的抗干扰能力,或者在设备和基站之间增加一些天
线和辐射校准技术,以提高信号的稳定性。
最后,对于LTE信号的干扰问题,还可以通过优化网络规划
和部署来提高信号的覆盖范围和质量。
通过合理规划无线基站的位置、增加天线数量和改善基站之间的信号传输,可以有效减少干扰并提高LTE信号的稳定性和可靠性。
总之,针对LTE信号的各种干扰问题,可以采取一系列相应
的技术措施和解决方案来解决。
通过滤波器、干扰抑制技术、信号调制和编码技术以及优化网络规划和部署等手段,可以有效减少LTE信号的干扰问题,提高其稳定性和可靠性。
模三干扰的形成、影响和优化
一、LTE的资源单位
LTE最常用的资源单位称为RB,如下图所示,一个RB在频域上包含12个子载波(每个15k),时域上包含7个符号,也就是说一个RB在频域上是180k,时域上是0.5ms(一个时隙)。
二、模三干扰的形成
3GPP协议规定,每个RB内有4个公共参考信号CRS。
其中,在频域上规定每6个子载波中有一个CRS,时域上规定CRS位于第一、第五个符号,由于TD-LTE系统采用双天线收发,因此CRS在RB内的位置,实际上有三种情况:
天线1 天线2
如果CRS在RB内的位置相同,这就是我们所说的模三冲突,也叫模三干扰。
由于CRS在RB 内的位置只有三种可能,所以当同一位置出现4个及以上的小区的信号时,必定会发生模三冲突,这就是模三冲突不可避免。
三、模三干扰如何影响业务速率
用户的速率,由系统分配给他的资源(即RB的数量)和信号调制的效率共同决定,因此在可分配的RB数量一定的情况下,信号调制效率决定了用户速率。
信号调制方式决定了单位资源内可以传输的数据,信号调制阶数越高,传输效率也越高,但其对传输途径的信号质量的要求也相应提高。
TD-LTE的信号调制方式分为三种,按照调制阶数从低到高依次为QPSK、16QAM和64QAM。
同时,在调制方式相同的情况下,码率越高,传输效率也越高,码率同样受信号质量的影响
如上所述,调制的效率取决于信号的质量,TD-LTE用以表征信号质量的参数是CQI,CQI 共有16
CQI信号的质量,当模三冲突时,由于两个小区的RS信号时频相同(同一时间,统一频率),导致主服务小区RS信号的干扰抬升,SINR下降,也就造成了CQI下降,进而导致调制方式被降级,单位资源内的传输速率降低,因此用户的业务速率也就下降了。
举例:假设UE本来的下行吞吐率是20Mbps,SINR是15,对应的CQI是8;这时由于模三干扰,SINR恶化为7,相应的CQI恶化为5,那么在占用RB数量不变的情况下,用户吞吐率会近似下降到9Mbps(以上SINR和CQI的对应关系为假设,且不考虑终端解调能力等其他影响)。
四、模三干扰的识别方式
和TD-SCDMA系统的128个扰码概类似,LTE系统提供504个物理层小区ID(即PCI)。
不同的是,在TD-SCDMA系统中,UE解出小区扰码序列(共有128种可能性),即可获得该小区ID;而在LTE系统中,UE需要解出两个序列:主同步序列(PSS,共有3种可能性)和辅同步序列(SSS,共有168种可能性),由两个序列的序号按照PSS+SSS*3的方式组合,即可获取该小区ID。
小区的PSS即表征了上文提到的CRS在RB中位置,因此,如果两个小区除以3的余数相同,即这两个小区的CRS在RB内的位置相同,会存在模三干扰。
如下图,254=2+3*84,170=2+3*56,这两个小区就存在模三干扰。
五、模三干扰的优化
模三干扰无法消除,但是能通过网优手段减轻,常用的方法如下:
1,变更小区PCI,这是最治标治本的方法,可彻底的解决某一区域的模三干扰,但由于模三仅有三种可能供选择,因此变更PCI往往是解决了这里的模三干扰,但
在另一个地方会出现模三干扰,因此这种方法虽好,却只有在极少数情况下能
用上。
2,调整天馈,一方面可以调整方向角使干扰小区的覆盖范围发生变化,另一方面可以调整下倾角缩小两个小区的重叠覆盖区域,但由于目前杭州TDS/TDL共天
馈,因此调整天馈需考虑对TDS的影响。
3,降低干扰小区发射功率,这相当于降低了干扰信号电平,使得SINR提升,进而优化用户速率,这种方法在现网优化中最为常用,但会影响小区的覆盖能力。
