国外大型飞机装配型架设计的新方法
航空制造业的竞争日趋激烈，人们要求飞机的承载能力更强，更高效，而交货周期却更短。为满足这些严格的要求，飞机设计师不得不寻求更先进的设计方法和工具，以提高产品质量，缩短研制周期。有限元分析方法和智能设计系统加速了产品的优化设计，使零件、组合件的设计达到了前所未有的精度。这些先进的方法和工具为型架设计方法的改进提供了技术基础。
传统型架设计方法存在的问题
飞机结构件尺寸大，刚度小，而制造精确度要求高。为保证产品制造精度和互换协调，飞机制造过程中采用了成套装配型架。为减小装配过程中结构的变形并保证准确定位，现有装配型架采用刚性结构，而且一套型架只能用于一个装配对象，因此，飞机生产准备过程中需制造大量的装配型架。由于尺寸大，结构复杂，因此，装配型架的制造周期长，成本高，而且占地面积大。传统的装配型架上要安装许多定位件，为保证定位精度，定位件的安装往往需要专用安装仪器，如电子经纬仪、激光准直仪等，工作的分散性差，安装效率低，安装周期长。
一般飞机生产准备周期占飞机研制周期的1／2以上，而装配型架的设计制造是飞机生产准备的主要内容之一。减少型架的制造时间对缩短整个飞机研制周期有重要意义。为缩短生产准备周期，人们希望飞机设计完成后，生产工装很快就能投入使用，而型架设计的依据是飞机结构数据，因而传统的型架设计往往在飞机设计完成后才开始进行。实际生产过程中，装配对象的设计数据经常改动，导致装配型架的设计随之改动，这又延长了型架的设计制造周期。
确定装配设计方法
为缩短飞机研制周期，目前国外许多公司都采用了“确定装
配”(Determinate Assembly)设计方法。确定装配是用来描述产品设计过程的一个术语，其基本思想是构成产品的不同零件在预定义的结合面配合装配，整个装配过程不需要专门的测量仪器和复杂的测量及调整。确定装配设计方法属于面向制造和装配的设计方法的一部分，这种设计方法的潜在好处是减少工装和工具，提高装配效率，从而减少生产准备周期和制造费用。从理论上讲，这种设计方法要求零件的准确度高，不同零件“吸附在一起(Snap together)”就可保证产品装配的准确度。因此，这种设计方法必须以三维CAD系统和智能设计系统为设计工具，以高精度CNC设备为加工手段。
在型架设计中确定装配设计方法的一个具体应用就是采用“销钉
板”(Pegboard)，比如在立柱上加工许多标准的坐标孔，有相应标准的销钉与坐标孔配合。为了定位装配对象，专门加工了许多定位用刻度板(Index
plate)，这些刻度板上也有坐标孔，可以通过销钉及相应的坐标孔将刻度板定位在立柱的销钉板上。刻度板和立柱的装配不需要专门的光学仪器和其他安装工具。刻度板是专门针对装配对象的特点加工的，用于桁条等结构的定位。
飞机结构和装配型架的并行设计
民用飞机的结构尺寸愈来愈大，如目前最大的超大型客机A380，双层客舱，高24m，长73m，翼展宽80m，标准机型载客550～650人。飞机结构的大型化对设计人员提出了新的挑战。由于结构尺寸的增大，设计人员需要解决承载和空气动力外形方面所遇到的许多问题，从而导致设计周期更长，设计更改更多，这必然影响工装的设计，制造周期，延长了产品的上市周期。
要缩短产品上市周期，在飞机结构设计的同时就应开始工装设计，即飞机产品和飞机工装的并行设计。由于工装的设计依据来源于飞机产品数据，要在最终产品数据还未确定的情况下进行工装设计，工装的部分结构必须独立于产品数据。工装和产品并行设计的一个基本思路是改变传统的工装结构，将其划分为独立于产品数据或只需要基本数据的标准结构和依赖于最终产品数据的专用结构件两部分。装配型架的标准结构部分主要有立柱、底座、辅助支撑等，专用部分主要有用于定位桁条的刻度板、接头定位件等。专用件一般尺寸较小，设计、加工制造周期很短，并且不需专门的大型加工设备。标准结构尺寸大，结构复杂，往往需要专用大型加工设备，其设计、制造周期长。标准结构的设计不需要最终产品数据或只需一些基本数据，因此在飞机产品设计的初期就可进行设计制造，当产品最终版本发放后只需较短的时间就可完成专用结构的设计制造。标准件和专用件采用确定装配设计方法，装配非常方便，并且不需专用安装工具，装配周期短。这样，在产品设计完成后很短时间内型架就可投入产品装配。
确定装配和并行设计方法在A380壁板装配型架的设计制造中取得了巨大的成功。空中客车英国公司以三维零件实体定义和开发的智能设计系统为工具，制造工程师可以将零件几何特征很快转换为桁条定位指针(Stringer index)，用于定位每一个桁条。
装配型架的柔性设计
大型飞机的装配型架更加庞大，制造周期长，占地面积大。传统的装配型架采用刚性结构，一套型架只能装配一个组合件或部件。柔性装配型架可以装配不同产品，能够减少型架数量，从而减少工装制造周期和费用，减少生产用地。
柔性设计的基本思想是在型架中采用可以快速调整的机构，以满足不同装配对象的装配要求。一般型架有数个立柱，每个立柱上有多个定位件。分析A340—600的柔性型架的桁条定位部分可以发现。柔性型架的立柱、定位件，甚至底座都是可以移动或调整的。采用确定装配设计方法设计制造的A380壁板装配型架有数个桁条定位在型架上。型架的立柱上有带多个坐标孔的“销钉板”，定位桁条的刻度板通过定位销固定在“销钉板”上。立柱上的
定位指针在z向可以通过螺纹调整，通过丝杠可以在y向移动。立柱通过底座上的导轨可作X向移动。为了保证装配对象在y向的定位，在底座上往往有多个辅助支撑。辅助支撑通过导轨可作X向移动，y向定位点可以通过调整伸缩顶杆来调整。空客英国公司制造的柔性高速铆接系统中有两套柔性装配型架，可以铆接A330／340，A319／320／321；A300系列飞机机翼上下共有12种壁板，型架经过一定的调整，还可用于8种壁板的装配。每套型架有l0个可移动的立柱，2个围框式接头定位板，5个辅助支撑及底座。每个立棒上有一套定位系统以满足不同壁板结构的定位要求。定位系统包括4个可调节指针定位机构，其中上下2个指针从蒙皮外表面定位，中间2个指针从蒙皮内部对壁板定位。
结束语
大型飞机装配型架在飞机研制过程中占有重要地位，其设计方法对飞机研制周期有较大影响。柔性设计方法和并行设计的采用可明显缩短型架的制造周期，减少型架数量和占地面
积，对降低成本和缩短研制周期具有重要意义。确定装配设计方法是并行设计和柔性设计实施的基础，而确定装配设计方法必须以三维实体定义和智能设计系统为设计工具，以高精度CNC加工设备为手段。

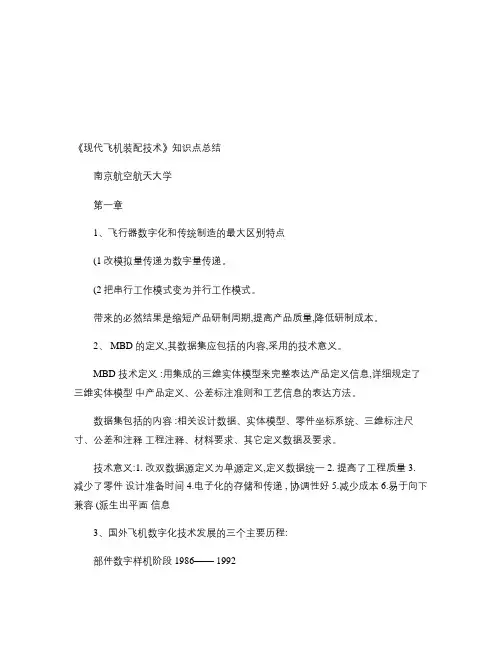

《现代飞机装配技术》知识点总结 南京航空航天大学 第一章 1、飞行器数字化和传统制造的最大区别特点 (1改模拟量传递为数字量传递。 (2把串行工作模式变为并行工作模式。 带来的必然结果是缩短产品研制周期,提高产品质量,降低研制成本。 2、 MBD 的定义,其数据集应包括的内容,采用的技术意义。 MBD 技术定义 :用集成的三维实体模型来完整表达产品定义信息,详细规定了三维实体模型中产品定义、公差标注准则和工艺信息的表达方法。 数据集包括的内容 :相关设计数据、实体模型、零件坐标系统、三维标注尺寸、公差和注释工程注释、材料要求、其它定义数据及要求。 技术意义:1. 改双数据源定义为单源定义,定义数据统一 2. 提高了工程质量 3. 减少了零件设计准备时间 4.电子化的存储和传递 , 协调性好 5.减少成本 6.易于向下兼容 (派生出平面信息 3、国外飞机数字化技术发展的三个主要历程: 部件数字样机阶段 1986—— 1992 全机数字样机阶段 1990—— 1995 数字化生产方式阶段 1996—— 2003 4、飞机结构的特点
零件多、尺寸大、刚度小、外形复杂、结构复杂、精度要求高、其装配具有与一般机械产品不同的技术和特点。 5、什么是飞机装配,发展历程? 根据尺寸协调原则, 将飞机零件或组件按照设计和技术要求进行组合、连接形成更高一级的装配件或整机的过程。 自动化装配 6、飞机数字化制造的三个主要内容 CAD 、 CAM 、 CAPP 第二章 1、产品数字建模的发展过程中提出的产品信息模型有哪三种概念? 面向几何的产品信息模型 (geometry- oriented product model 面向特征的产品信息模型 (feature- oriented product model 集成产品信息模型 IPIM(integrated product information model 2、物料清单(BOM 的定义,企业三种主要的 BOM 表, EBOM 、 PBOM 、MBOM BOM 定义 :又称为产品结构表或产品结构树;在 ERP 系统中,物料一词有着广泛的含义,它是所有与生产有关的物料的统称。 EBOM 设计确定零部件的关系 PBOM 工艺工艺规划、加工归属计划分工表 MBOM 制造主要按照装配顺序流程来确定
飞机数字化柔性工装技术研究 陈昌伟,胡国清,张冬至 (华南理工大学机械与汽车工程学院,广东广州 510640) 摘要:中国工装设计制造水平低,已成为飞机快速研制及批量生产的瓶颈。分析了目前中国飞机装配中存在的问题,总结了国外飞机先进数字化柔性工装的研究及应用现状,综述了虚拟装配、柔性工装、数控钻铆、激光跟踪等数字化装配关键技术,指出了实现中国飞机数字化装配跨越发展的技术途径。 关键词:飞机;虚拟装配;柔性工装;数字化钻铆;激光跟踪 中图分类号:V262.4 文献标识码:A 文章编号:1672-1616(2009)09-0021-04 航空工业是国家经济和国防建设的战略性产业,它的持续发展推动了诸如新材料、通信及先进制造等技术的发展。飞机制造具有结构尺寸大、零件形状复杂且种类繁多、气动外形严格及加工精度高等特点,必须使用大量的装配型架来保证装配质量。用于设计制造装配型架(简称工装)的生产周期和成本在整机研制中占很大的比例,装配工作量占整个飞机制造总劳动量的40%～50%,且最终产品品质在很大程度上取决于装配的质量[1,2]。成套工装的设计制造需要大量人力、物力和财力的投入。目前,国内航空公司面临着多种型号飞机的同时研制及批量生产,工装难以满足装配需求,已成为飞机生产的瓶颈。 1 我国飞机工装设计制造研究现状我国航空工业主要沿袭前苏联的组织生产模式,飞机工装也不例外。目前,我国工装整体设计制造水平落后,主要表现在:工装设计虽采用了计算机辅助设计(CA TIA),但未充分利用优化分析(CAE)及虚拟预装配技术,致使型架需反复修改;制造能力差,采用外协加工存在资质认证困难、保密性差、交货周期长等问题;整机装配仍采用手工作业或人工控制,精度和效率较低。与西方先进航空企业相比,我国的工装型架数目多、占地面积大、制造周期长、成本高、安装在型架上的定位件及测量仪器缺乏标准化和模块化,同时以模拟量传输协调各工艺环节的“串行工程”模式,严重阻碍了装配质量的提高及研制周期的缩短。低效的传统飞机装配技术已成为制约我国飞机快速研制的巨大障碍。 近年来,我国航空企业及科研院校在引进国外先进装配技术的同时,在工装设计方面的研究较多,主要集中在采用CAD技术进行飞机型架及相关性设计,包括型架标准件库的建立和型架优化及参数设计等[3～5]。在测量技术方面,计算机辅助电子经纬仪(CA T)及激光跟踪仪(L T)等先进设备已逐步用于飞机装配并实现国产化。在虚拟预装配方面,开展了飞机装配工序可视化仿真、装配路径优化及装配容差分析等研究。总之,我国飞机工装整体研究格局相对较为零散,工程缺乏系统化。 2 国外飞机数字化柔性工装研究及应用 飞机数字化装配技术兴起于20世纪80年代后期,迅速发展于西方航空发达国家。1994年欧盟提出“基于协作型多功能操作机器人的航空产品柔性装配系统”研究项目[6],其最终目标是实现数字化无型架装配(JAM)。美国Boeing777研制周期缩短了50%,出错返工率减少了75%,成本降低了25%,成为数字化设计制造与并行工程技术成功应用的典范。 2001年～2004年欧洲的ADFAST项目把研究目标定位于经济实用的重构工装系统(AR T)和集成测量系统上,获得重大突破。空客公司2005年机翼盒自动装配的AWBA2研究项目应用了多种数字化柔性装配技术,降低了成本,缩短了周期, 收稿日期:2008-12-22 作者简介:陈昌伟(1985-),男,湖南衡阳人,华南理工大学硕士研究生,主要研究方向为飞机柔性工装。12 ?现代设计与先进制造技术? 陈昌伟 胡国清 张冬至 飞机数字化柔性工装技术研究
南京航空航天大学 飞机总体设计报告——150座级客机概念设计 011110XXX XXX
设计要求 一、有效载荷 –二级布置，150座 –每人加行李总重，225 lbs 二、飞行性能指标 –巡航速度：M 0.78 –飞行高度：35000英尺 –航程：2800（nm） –备用油规则：5%任务飞行用油+ 1,500英尺待机30分钟用油+ 200海里备降用油。 –起飞场长：小于2100（m） –着陆场长：小于1650（m） –进场速度：小于250 （km/h）
飞机总体布局 一、尾翼的数目及其与机翼、机身的相对位置 （一）平尾前、后位置与数目的三种形式 1．正常式（Conventional) 优点：技术成熟，所积累的经验和资料丰富，设计容易成功。 缺点：机翼的下洗对尾翼的干扰往往不利，布置不当配平阻力比较大 采用情况：现代民航客机均采用此布局，大部分飞机采用的位移布局形式2．鸭式（Canard） 优点：1.全机升力系数较大；2.L/D可能较大；3.不易失速 缺点：1.为保证飞机纵向稳定性，前翼迎角一般大于机翼迎角； 2.前翼应先失速，否则飞机有可能无法控制 采用情况：轻型亚音速飞机及军机采用 3．无尾式( Tailless ) 优点：1.结构重量较轻：无水平尾翼的重量。 2.气动阻力较小——由于采用大后掠的三角翼，超音速的阻力更小 缺点：1. 具有稳定性的无尾飞机进行配平时，襟副翼的升力方向向下，引起升力损失 2. 起飞着陆性能不容易保证 采用情况：少量军机采用 综上所述，采用正常式尾翼布局 （二）水平尾翼高低位置选择 (a) 上平尾(b) 中平尾(c) 下平尾(d) 高置平尾(e) “T”平尾 选择平尾高低位置的原则 1.避开机翼尾涡的不利干扰：将平尾布置在机翼翼弦平面上下不超过5％平均气动力弦长的位置，有可能满足大迎角时纵向稳定性的要求。 2.避开发动机尾喷流的不利干扰 综合考虑后，选择上平尾 （三）垂尾的位置和数目 位置 - 机身尾部 - 机翼上部
飞行器设计与工程专业（卓越工程师）2017级本科培养方案一、专业简介 飞行器设计与工程专业依托航空宇航科学与技术学科及力学学科，将无人机、通用航空飞机、民用航空飞机、战斗机等飞行器作为重点对象，具有突出的专业特色。现具有专职教师9名，其中副教授2名，讲师7名，硕士生导师5名。近年来，完成多项省、市、国家级科研课题，完成航天科技集团、航天科工集团、中国商用飞机有限公司等重点专项课题，建立航空航天工程学部“创新飞行器设计实践基地，学生在实践基地完成创新型飞行器设计、制造和控制仿真等实践工作。 本专业注重工程教育与工程训练相结合，注重对学生创新精神和实践能力的培养，特别是在加强学生工程实践能力和综合能力培养方面取得了很好的实效，得到有关用人单位的高度评价。多年来招生和就业情况良好。 二、培养目标及服务面向 培养适应社会主义现代化建设和国家战略性航空航天产业迅猛发展需要的德、智、体、美等全面发展，具备较好的数学、力学基础知识和航空航天工程基本理论，具有较强的工程实践能力、技术创新意识、工程管理能力和综合素质的高级工程技术人员和研究人员。 毕业生应掌握空气动力、飞行器总体设计、强度分析、结构设计和飞行力学等方面的专业知识，熟悉间飞行器设计与制造相关领域的新技术，能够在航空航天企业、民航部门、科研院所、通用航空及相关领域中从事科研、设计、制造和开发等高级工程技术和管理方面的工作。 三、培养要求 1、具有较强的社会责任感、较好的人文素养和良好的职业道德，健全的人格和健康的体魄； 2、具有从事领域工作所需的自然科学知识和社会科学知识； 3、系统地掌握本专业领域宽广的基础知识，掌握飞行器设计基础、力学基础、机械设计、自动控制原理、电工与电子技术等方面的基础理论。 4、掌握本专业领域内所需的飞行器设计的空气动力、强度分析、结构设计和
飞机装配与一般机械的转配有些不同，但飞机装配和一般机械的装配究竟有什么的不同？下面就简单的介绍一下： 1.、一般机械的装配工作占产品劳动总量的20%，而飞机装配占劳动总量的50%——60%，而且质量要求高，技术难度大 2、飞机装配使用了许多复杂的装配型架，飞机制造的准确度很大程度上取决与装配的准确度，而一般机械主要取决于零件制造的准确度。 3、飞机装配采用许多复杂的型架 4、飞机装配中零件数量，零件大，刚度小，产量比通用机械小 5、通用机械用公差配合制度来保证装配精度，飞机是以采用模线样板法。 不太适合自动化 工艺分离面：为了满足生产工艺，结构件间的分离面 设计分离面：设计的时候这个位置是可以拆装的，这些部件形成的课拆卸的分离面 第一章飞机装配过程和装配方法 飞机结构的分解： 装配过程：一般是由零件先装配成比较简单的组合件和板件，然后逐渐地装配成比较复杂的锻件和部件，最后将部件对接成整架飞机。 机翼和机身具有不同的功能，故结构不同，所以要设计成两个单独的部件，发动机装在机身内，为便于更换，维护和修理，将机身分为前机身和后机身，鸵面相对于固定翼作相对运动，故划分为单独部件，某些零件设计有可卸件，以便维护，检查及装填用 装配基准 以骨架外形为基准 大梁和翼肋的定位，铺上蒙皮，用橡皮绳或钢带紧压在骨架上，骨架蒙皮的铆接误差组成： 1、骨架零件制造的外形误差 2、骨架的装配误差 3、蒙皮的厚度误差 4、蒙皮和骨架由于贴合不紧而产生的误差 5、装配连接的变形误差 为提高外形准确度必须提高零件的制造准确度、骨架装配的准确度，装配时将蒙皮紧贴在骨架上。 以蒙皮外形为基准误差积累是有外向内 隔框按型架定位，通过撑杆将蒙皮紧贴在型架卡板上，通过补偿件将骨架与壁板连接。 误差组成： 1、装配型架卡板的外形误差 2、蒙皮和卡板外形之间由于贴合不紧而产生的误差 3、装配连接的变形误差 装配定位：要确定零件、组合件、板件、锻件之间的相对位置。 对定位的要求： 1、保证定位符合图纸和技术条件所规定的准确度要求 2、定位和固定要操作简单可靠
填空题 1、机装配中，常用的定位方法用画线定位、用装配孔定位和用装配夹具（型架）定 位。 2、确定铆钉孔位置的常用方法有按画线钻孔、按导孔钻孔和按钻模钻孔。 3、飞机转配铆接中，有正铆和反铆两种锤铆方法。 4、工艺分离面的主要特点是采用不可卸连接，设计分离面的主要特点是采用可卸连接。 5、密封铆接的密封形式有自密封铆接密封、缝内密封、缝外密封和表面密封四种。 6、胶接点焊有“先胶后焊”和“先焊后胶”两种基本的工艺过程。 7、在飞机制造成批生产中，采用分散装配原则时，其协调内容一般为工件与工件之间的协 调和工件与装配夹具（型架）之间的协调。 8、飞架制造中，模线可分为理论模线和结构模线。 9、在飞机装配中有三大连接技术，分别是铆接、胶接和焊接。 10、飞机装配型架一般由骨架、定位件、夹紧件和辅助设备等部分组成。 11、飞机装配夹具除了有起定位作用外，还有校正零件形状和限制装配变形的作用。 12、在飞机装配中除了用用装配夹具（型架）作为主要定位方法外，对不太复杂得组合件或 板件可用装配孔定位的定位方法。对无协调要求及定位准确度不高的部位可采用用划线定位的方法。 13、飞机部件的对接，一般采用叉耳式及接头、围框式接头和胶接式接头等三式。 14、飞机制造中，传统方式是采用实物的模拟量协调系统，现代方式是采用数字量尺寸传递 体系。 15、装配型架的骨架的结构形式有框架式、组合式、分散式和整体底座式。 16、切面样板有切面内、切面外、反切面内和反切外面等四种。 17、胶接点焊是高剪切强度的胶接和低成本的点焊组合。 18、设计分离面是为结构和使用需要而取的，主要特点是采用可拆卸连接。 19、在飞机装配中，铆接是应用最广泛的一种连接技术。 20、机尾翼相对于机身位置准确度是通过飞机水平测量来检查的。 21、普通铆接的铆接过程是制铆钉孔、制埋头窝（对埋头铆钉而言）、放铆钉和铆接。 22、比较复杂的机身总装型架的骨架一般采用分散式。 23、胶接点焊中，胶接体现的主要特点是高剪切强度，点焊体现的主要特点是低成本。
飞机柔性装配工装关键技术及发展趋势分析 飞机柔性装配工装关键技术，就是基于数字化技术所开发的新兴飞机尺寸调整方式，能够对飞机设计进行重组，建立出具有参考性的模块，进而形成数字化、自动化的工装系统，能够避免或是减少零部件的使用。 标签：飞机柔性装配；工装关键技术；发展趋势 飞机柔性装配工装关键技术在实际应用的过程中，必须要重视飞机制造过程以及制造时间的控制，利用柔性工装可以有效缩短制造周期，提高制造质量，并且减少工装的数量，进而实现较为完善的制造模式。 1 飞机柔性配置工装关键技术 现代化飞机柔性配置工装已经不再是单纯的结构工装，而是集成数字化制造方式、现代设计方式、现代化的测量方式等，结合仿真技术实施工装，不断的形成先进性工装研究内容。此时，关键技术主要包括以下几点： 1.1 飞机柔性装配工装模块化技术 对于飞机柔性装配工装模块化技术的应用而言，相关技术人员不仅要重视柔性工装的模块化单元构成情况，还要对每个模块进行单独的设计，保证不会出现不符合实际制造的情况。同时，还要对每个模块的功能加以重视，使设计人员在实施设计工作的时候，能够从装配集中挑选出一个模块单元，快速的实施重组设计工作，进而实现装配工装的柔性化。由此可见，柔性装配工装设计技术是整个技术体系中最为重要的，每个模块单元，不仅可以单独设计，还能与其他模块相互组合，保证了结构的相似性，同时，设计人员还可以根据飞机结构设计需求，对某个模块重点设计，结合通用模块组，对工装整体装配工作进行优化。 1.2 柔性工装夹紧定位技术 工装的柔性化，不仅可以快速的将产品变化情况显现出来，还能突出夹紧定位的应变能力。对于不同的工装对象，夹紧的方式与结构也是不同的，必须要重视柔性工装夹紧定位方案的实用性，保证能够促进其有效发展，同时，夹紧定位方案还决定着柔性装配工装技术能否有效实现，对其发展就有较为良好的意义。 1.3 柔性装配工装结构优化设计技术 与一般工装相比较，柔性工装的结构较为繁琐，合理的设计工作，不仅可以提升飞机结构的强度，還能增强其刚度与稳定性，使飞机装配工作得以有效完成。同时，在优化设计的过程中，要想装配工装满足相关要求，就要合理的利用装配优化设计技术，提出较为完善的工装结构方案，使其在一定程度上，得到有效的优化[1]。
国内使用的喷气式公务机设计 班级： 0111107 学号： 011110728 姓名：于茂林
一、公务机设计要求 类型 国内使用的喷气式公务机。 有效载重 旅客6－12名，行李20kg/人。 飞行性能： 巡航速度： 0.6 - 0.8 M 最大航程： 3500－4500km 起飞场长：小于1400－1600m 着陆场长：小于1200－1500m 进场速度：小于230km/h 据世界知名的公务机杂志B&CA发布的《2011 Purchase Planning Handbook》，可以将公务机按照价格、航程、客舱容积等数据分为超轻型、轻型、中型、大型、超大型。 根据设计要求，可以确定我们设计的公务机属于轻型公务机：价格在700-1800万美元、航程在3148-5741公里、客舱容积在8.5-19.8立方米的公务机。与其他公务机相比，轻型公务机主要靠较低的价格、低廉的运营成本、在较短航程内的高效率来取得竞争优势。 由此，从中选出一些较主流机型作为参考 二、确定飞机总体布局 1、参考机型 庞巴迪航空：里尔45xr、里尔60xr 巴西航空：飞鸿300、 塞斯纳航空：奖状cj3 机型座位数巡航速度M 起飞场长m 着陆场长m 航程km 最大起飞重量kg 里尔45XR 9 0.79 1536 811 3647 9752 里尔60XR 9 0.79 1661 1042 4454 10659 飞鸿300 9 0.77 1100 890 3346 8207 奖状CJ3 9 0.72 969 741 3121 6300
2、可能的方案选择： 正常式 前三点起落架 T型平尾 / 高置平尾 + 单垂尾 尾吊双发涡轮喷气发动机 / 翼吊双发喷气发动机 / 尾吊双发喷气发动机 小后掠角梯形翼+下单翼 / 小后掠角T型翼+中单翼 / 直机翼+上单翼 3、最终定型及改进 1）正常式、T型平尾、单垂尾 ①避免机翼下洗气流和螺旋浆滑流的影响：1、减小尾翼振动；2、减小尾翼结构疲劳；3、避免发动机功率突然增加或减小引起的驾驶杆力变化 ②“失速”警告（安全因素） ③外形美观（市场因素） ④由于飞机较小，平尾不需要太大，对垂尾的结构重量影响不大 2）小后掠角梯形翼（带翼梢小翼）、下单翼 ①本次公务机设计续航速度0.6-0.8M，处于跨音速范围，故采用小展弦比后掠翼，后掠角大约30左右，能有效地提高临界M数，延缓激波的产生，避免过早出现波阻。 ②翼梢小翼的功能是抵御飞机高速巡航飞行时翼尖空气涡流对飞机形成的阻力作用，提高机翼的高速巡航效率，同时达到节油的效果。 ③采用下单翼，起落架短、易收放、结构重量轻；发动机和襟翼易于检查和维修；从安全考虑，强迫着陆时，机翼可起缓冲作用；更重要的是，因为公务机下部无货物仓，减轻机翼结构重量。 3）尾吊双发涡轮喷气发动机，稍微偏上 ①主要考虑对飞机的驾驶比较容易，座舱内噪音较小，符合易操纵性和舒适性的要求。 ②机翼升力系数大 ③单发停车时，由于发动机离机身近，配平操纵较容易； ④起落架较短，可以减轻起落架重量。 ⑤由于机翼与客舱地板平齐有点偏高，为了使发动机的进气不受影响，故将发动机安排的稍稍偏上。 4）前三点起落架，主起落架安装在机翼上 ①适用于着陆速度较大的飞机，在着陆过程中操纵驾驶比较容易。 ②具有起飞着陆时滑跑的稳定性。 ③飞行员座舱视界的要求较容易满足。 ④可使用较强烈的刹车，缩短滑跑距离。
一、飞机装配定位方法及其应用案例 飞机装配过程一般是由零件先装配成比较简单的组合件和板件，然后逐渐地装配成比较复杂的锻件和部件，最后将部件对接成整架飞机。 机翼和机身具有不同的功能，故结构不同，所以要设计成两个单独的部件，发动机装在机身内，为便于更换，维护和修理，将机身分为前机身和后机身，鸵面相对于固定翼作相对运动，故划分为单独部件，某些零件设计有可卸件，以便维护，检查及装填用。 在装配过程中首要问题是要按图纸及设计要求确定零件，组合件之间的相对位置，即进行装配定位。。定位方法是完成在装配过程中定位零件、组合件的手段，包括基准件定位法、画线定位法、装配孔定位法和装配型架定位法四种常用的定位方法： 1、用基准零件定位 待装配的零件、组合件以基准零件、组合件或者先装的零件、组合件来确定装配位置。这种装配定位方法简便易行，装配开放，协调性好，在一般机械产品中大量使用。基准零件一般是先定位或安装好的零件，零件要有足够的刚度及较高的准确度，在装配时一般没有修配或补充加工等工作。在飞机制造中，液压、气动附件以及具有如（图1-1）所示，连接框和长行用的角片可以预先装在长行上，然后按角片确定框的纵向位置，或者在骨架装配时按框和长珩定位角片。这种基准件定位法要求基准件位置准确、刚性强，多用于小零件和小组合件的定位，方法简单、方便。
2、用画线定位 即待装配的零件按画在零件上的线条确定装配位置，如（图1-2）所示，角材位置按腹板上划线定位。这种定位方法准确度较低，一般用于刚性较大，无协调要求和位置准确度要求不高的零件定位；还有此方法工作效率不高，容易产生差错，所以在飞机研制阶段为了减少工艺装配数量，采用这种方法定位零件，在成批生产中作为一种辅助的定位方法 3、用装配孔定位 即是把相互连接的零件、组合件分别按一定的协调手段，具体过程如下：装配以前，在各个零件的部分铆钉位置上（一般是每隔400mm左右钻一个装配孔，孔径比铆钉孔径小）预先按各自的钻孔样板分别钻出装配孔，装配时个零件之间的相对位置按这些装配孔设置。如图1-3所示。其中，孔称为装配孔。 装配孔的数量取决于零件的尺寸和刚度，一般不少于两个。在尺寸大、刚性弱的零件上取的装配孔数量应适当增加。这种定位方法在铆接装配中应用比较广泛。它适用于平面型和单曲面壁板型组合件装配。按装配孔定位的特点：（1）定位迅速、方便； （2）减少或简化装配型架；
中北大学理学院 课 程 设 计 题目：飞机降落曲线绘制 课程：数值分析
成员：1408024133 邢栋 1408024129 肖锦柽 目录 一．飞机降落问题介绍 (3) 二、问题分析 (4) 三．实验方法： (5) 方法一（多项式求解） (5) I思路 (5) II程序 (5) III运行结果 (6) IV图像 (6) 方法二（Hermite差值法） (7) I思路 (7) II程序 (7) III运行结果 (7) IV图像 (8) 四．实际案例： (8) 五．设计总结： (9) 六．心得体会： (10)
二．问题分析： 在研究飞机的自动着陆系统时,技术人员需要分析飞机的降落曲线.根据经验,一架水平飞行的飞机,其降落曲线是一条三次抛物线,已知飞机的飞行高度为1000m，开始降落时距原点的横向距离为12000m飞机的着陆点为原点O，且在整个降落过程中，飞机的水平速度始终保持为常数540km/h. 飞机降落图像有：
由此，我们假定降落曲线方程为：且该曲线方程满足已知条件
三．实验方法： 1.方法一（多项式求解）: I思路.运用多项式求解方程组（Gauss），即将四个已知条件代入一般三次曲线方程中，得出关于a,b,c,d的新的方程组： II程序.在MATLAB中编写M文件如下： A=[12000^3,12000^2,12000,1;3*12000^2,2*12000,1,0;0 0 1 0;0 0 0 1]; b=[1000;0;0;0]; x=inv(A)*b y=poly2sym(x') x=0:12000; y=vectorize(y) y=eval(y);
飞机柔性装配工装设计分析 摘要柔性装配工装技术在国外飞机的设计和制造中得到了广泛的应用。近年来，已引起国内飞机研究人员的注意。柔性化装配工装技术可以适应装配环境的变化，具有多种定位功能。基于此，本文对飞机柔性装配设计流程进行了详细的分析，以供参考。 关键词飞机；柔性；装配工装设计 前言 近年来，国内也开始重视飞机柔性装配工装设计工艺研究，并且设计了大量的飞机柔性装配工装，举些例子，如：行列吸盘式壁板柔性装配工装、壁板组件预装配柔性工装、数控柔性多点装配型架、大部件对接柔性装配工装等等，这些装配工装工艺具有相通点，即：利用定位单元、夹紧单元、柔性骨架单元、锁紧单元等，进行了相应的定位执行末端设计。 1 飞机工装设计制造的特点 第一，受到模拟量传递研制方法应用的影响，导致其工装与自身之间、与零部件之间的协调性要求较多，且关系比较复杂。第二，飞机零组件需要多种工装进行实现，同时不同工装用于不同的制造工序，对此飞机工装的种类较多，数量大且研制的时间较长。第三，工装决定着飞机制造的质量，对此对于飞机工装的质量、精度要求等要高于零组件质量。第四，工装与其飞机制造效率的提高有着直接的关系[1]。 2 飞机工装设计制造技术 2.1 工装柔性化 柔性装配技术，是国外一些大型航空企业常应用的技术，其不仅缩短生产周期，同时也降低了飞机工装制造的成本。柔性装配工装是以产品数字量尺寸协调体系模块为基础，从而实现其自动重组，直接规避了产品设计制造中，由于指定装配型架应用而带来的经济负担。 2.2 工装数字化 工装数字化，包含工装数字化设计，工装数字化制造以及工装数字化检测几方面内容；第一，工装数字化设计，是借助三维数字化环境，实现结构零组件、预装配设计的数字化。第二，工装模型的数字化设计，借助数字化制造，实现主要特征型面等的数字化加工装配。第三，工装数字化检测，借助数字化检测设备，实现设计制造工装过程的数字化检验。
南京航空航天大学课程作业题目150座客机总体设计负责人杨天鹏 负责人学号011110715 学院航空宇航学院 专业飞行器设计与工程 班级0111107 指导教师罗东明讲师 二〇一四年十一月
150座客机总体设计 摘要 本课程作业根据设计要求与适航条例进行了150座客机的总体设计，完成了包括全机布局设计，机身外形初步设计，确定主要参数，发动机选择等工作。实践了飞机总体设计的课程相关内容，为进一步进行飞机总体设计课程设计打下基础。 关键词：150座，客机，总体设计
目录 摘要 (ⅰ) 第一章设计要求 (1) 第二章全机布局设计 (2) 2.1 设计要求 (2) 2.2 飞机布局形式设计 (2) 2.3 飞机平尾设计 (3) 2.4 飞机机翼设计 (3) 2.5 机翼位置设计 (4) 2.6 发动机设计 (4) 2.7 起落架设计 (6) 2.8 小结 (6) 第三章机身外形初步设计 (7) 3.1 机身设计要求 (7) 3.2 中机身设计 (7) 3.3 前机身设计 (9) 3.4 后机身设计 (12) 3.5 小结 (12) 第四章飞机主要参数的确定 (13) 4.1飞机重量的估算 (13) 4.2 翼载荷与推重比设计 (15) 4.3 小结 (16) 第五章发动机设计 (18) 5.1 发动机设计要求 (18) 5.2 发动机类型的选择 (18) 5.3 发动机型号选择 (20) 组内分工 (21)
参考文献 (22) 致谢 (23)
第一章设计要求 要求设计150座民用客机，指标如下： （1）有效载荷：每人重75kg，每人行李总重20kg，机组7人，每人重85kg （2）巡航速度：Ma0.8 （3）飞行高度:35000英尺－41000英尺（10.668 km－12.4968km） （4）航程：5500km （5）备用油规则：5%任务飞行用油+ 1500英尺待机30分钟用油+ 200海里备降用油 （6）起飞场长：小于2200m （7）着陆场长：小于1700m （8）进场速度：70m/s 要求经济性高，安全性高，符合客户需求。
飞机装配型架的安装 航空飞行器的装配与一般机械的装配有着很大的不同，其主要表现在以下五个方面：1.、一般机械的装配工作占产品劳动总量的20%左右，而飞机装配占劳动总量的50%——60%，而且质量要求高，技术难度大；2、飞机制造的准确度很大程度上取决于装配的准确度，而一般机械主要取决于零件制造的准确度。3、飞机装配采用许多复杂的装配型架，而一般机械多采用手工装配或流水线装配；4、飞机装配中零件的数量多，零件大，刚度小，而产量比通用机械少；5、通用机械用公差配合制度来保证装配精度，飞机则是采用模线样板法保证外形的准确性。从这里可以看出，在飞行器的制造过程中装配是一项非常重要的环节，而在这个环节中有一个重要的名词，那就是型架。型架用一句简单的话来说就是飞机的装配夹具。那么，飞机装配型架的安装应该如何进行呢？下面我就结合自己在型架制造中的一点体会，给大家作一个简单的介绍。 一、装配型架安装的重要性 为保证飞机产品的质量，对飞机装配的准确度的要求有： 1、飞机空气动力准确度包括飞机外形准确度和外形表面光滑度； 2、各部件之间对接的准确度。这种准确度的实现就有赖于飞机装配型架的制造准确度。因此飞机的装配型架在飞机的装配过程中有着十分重要且不可替代的作用，其重要性存在于1、飞机装配准确度主要取决于型架准确度，而型架的准确度取决于型架安装的准确度；2、型架的安装要保证工艺装备之间的协调性；3、飞机成批生产中要提高型架安装效率。 二、装配型架的功用 1.保证产品的准确度及互换性。首先，应通过定位及夹紧的方式来保证零 件的准确形状，这样才能保证工件在装配过程中既有准确形状又有必须的工 艺刚度；其次，无论铆接，胶接，焊接，在连接中都产生不同程度的变形， 装配型架要能限制工件的变形； 2.一般机械制造中保证产品互换性主要通过公差及配合制度和通用量具， 而飞机制造中通过相互协调的成套的装配型架。因此型架的另一特点是成套
航空制造工程概论报告题目：飞机柔性装配技术 学院：机电学院 班级：05010703 学号：2007 姓名： 2010年04月27日
【摘要】结合我国现阶段飞机装配背景，将国内外装配进行比较，探讨了飞机柔性装配技术的优势与发展前景。对柔性装配工装，柔性制孔，虚拟装配等进行了分析与研究，报告目前国内外飞机柔性装配技术的现状，以及柔性装配技术在未来飞机制造业中的作用。 关键词：柔性装配技术；柔性装配工装；柔性制孔；虚拟装配。 1 背景 飞机装配是飞机制造过程的主要环节。飞机装配过程就是将大量的飞机零件按图纸、技术要求等进行组合、连接的过程，分为部装(零件→组合件→段件→部件)和总装(各部件→全机身)。飞机的设计制造难度大，周期长，不仅表现在它的零件数控加工量大，而且表现在它的装配复杂性和难度。飞机的装配工作量约占整个飞机制造劳动量的40％～50%(一般的机械制造只占20% 左右)。飞机装配质量和效率取决于飞机机械连接技术，如自动钻铆、干涉连接、高质量紧密制孔、孔挤压强化、电磁铆接等，而装配件准确度受制于装配型架的制造和安装准确度。迄今为止，装配技术已经历了从手工装配、半机械/ 半自动化装配、机械/自动化装配到柔性装配的发展历程。飞机柔性装配技术的应用是当前国内外飞机制造业数字化制造的大趋势，能够克服飞机制造模线--样板法在模拟量协调体系下需要大量实物工装且应用单一、制造周期长、费用高等缺点，通过与自动化制孔设备、数控钻铆或自动电磁铆接设备等自动化装备的集成可组成自动化、数字化的柔性装配系统，缩短装配周期，提高和稳定装配质量。柔性装配技术的范畴很广，涵盖了柔性装配工装、柔性制孔、装配系统、装配（含装配工艺）设计、虚拟装配、装配集成管理、数字化检测、面向柔性装配的设计等技术领域。 2 国内外研究现状 目前，国内仍大量采用传统型架进行人工装配，装配的自动化和柔性化水平较低，数字量协调尚未贯穿飞机整个装配过程，面向装配的设计理念还未形成共识。总体来看，与国外的飞机柔性数字化装配技术相比，还存在较大的差距，主要体现在如下几个方面：（1）飞机装配尺寸协调体系以数字量传递为主，模拟量传递为辅。飞机产品和装配工装采用CATIA进行数字化设计，利用Delmia V5平台进行数字化装配设计、装配仿真等工作刚刚起步； （2）自动装配系统的工程应用处于空白阶段，铆接大部分采用手工锤铆，螺栓连接全部为手工操作，自动化制孔、电磁铆接技术的工程化应用刚刚启动。自动化柔性装配技术涉及的单元技术和系统集成技术尚处于实验室研究阶段。由于数控托架技术和自动化钻铆工艺技术尚未合理地配套，引进的自动钻铆机未得到充分应用； （3）移动生产线技术处于起步研究阶段吗，由于我国的飞机装配技术比较落后，导致批生产与多品种变批量快速转换能力较差，仍然采用传统的批量刚性生产线，生产线的调整和生产准备周期很长。目前，我国航空工业尚不具备多品种变批量生产的快速转换能力，装配技术是主要的制约因素。 不过，乐观地来说，国内已经开展了与飞机柔性装配技术相关的技术方面一些工作。比如，在数字化工装设计技术方面，采用CAD技术进行飞机型架设计，开发了型架设计系统，
波音787飞机装配技术及其装配过程 波音公司基于全球协同环境GCE研制的787“绿色”环保客机，虽然尚未试飞，但它的一系列全新的飞机装配理念、方法和技术，就已经引起航空制造业界的极大关注。这些大型飞机装配的新技术，如全球协同研制的理念和方法、基于模型定义（MBD）的装配技术、利用室内GPS系统的飞机对接总装过程以及复材机体的装配连接技术的应用等更是业内关注的焦点。 787客机结构及其全球协同研制模式 由于复合材料结构有着许多众所周知的优点，波音公司在对复材结构做了大量成功研究试验的基础上，决定787机体主要结构大规模地采用复合材料，由777飞机复材用量占整机材料用量的12%一步跨越到现在的50%，即机身和机翼外壳几乎都由碳纤维增强复合材料制成，仅少数机体部位应用铝合金或其他材料。这种机身由复材组成的787客机，是波音公司全新研制的机型，与之前的机型相比，它的维修成本可节省30%，飞行的舒适性也有很大提高，所以得到很多航空公司的欢迎。因此，国际上各航空公司都期望着这一“绿色”客机能给空中旅行带来革命性的变化。与此同时，787客机的出现也使这种飞机的制造和装配技术发生了根本性变革。 在过去，波音标准的研制方法是先在公司内设计好飞机（Design the Plane In-House），然后把飞机的零部件或一整段机体的图纸送到它们的制造伙伴工厂去生产。而这次在研制787客机中，波音彻底地改变了研制方法，也改变了研制流程。它利用Dassault的PLM套件创建了全球协同平台，与合作伙伴协同研制787客机。最重要的是，全世界大约6000余名工程师联合起来共同设计和工程化787客机。波音787机体分段及分工情况：意大利的阿里尼亚航空制造公司，负责制造主机身48段；日本的富士重工、川崎重工和三菱重工等公司，负责制造机翼12段、主起舱45、中央翼盒11段和机身13段；北美的古得里奇公司负责制造发动机短舱和反向装置；美国的Spirit公司负责制造机身43段，沃特公司负责制造机身47段；全球航空公司负责机尾47段和48段对接装配等工作。最后，由波音公司利用超大型运输机LCA把世界各地制造的十几个大部件运到波音进行对接总装、试飞和最后的交付工作。 基于模型定义（MBD）的装配技术 波音公司在研制装配787客机的过程中，采用了全新的基于模型定义（Model Based Definition，MBD）的技术。美国机械工程师协会于1997年在波音公司的协助下开始有关MBD标准的研究和制定工作，并于2003年成为美国国家标准。随后CAD软件公司把此标准设计到软件中，使波音公司才有可能在2004年开始的787客机设计中，全面采用基于模型定义的新技术。该技术将三维制造信息PMI(3D Product Manufacturing Information)与三维设计信息共同定义到产品的三维数字化模型中，使CAD和CAM(加工、装配、测量、检验)等实现真正的高度集成，数字化技术的应用有了新的跨越式发展，
国外大型飞机装配型架设计的新方法 航空制造业的竞争日趋激烈，人们要求飞机的承载能力更强，更高效，而交货周期却更短。为满足这些严格的要求，飞机设计师不得不寻求更先进的设计方法和工具，以提高产品质量，缩短研制周期。有限元分析方法和智能设计系统加速了产品的优化设计，使零件、组合件的设计达到了前所未有的精度。这些先进的方法和工具为型架设计方法的改进提供了技术基础。 传统型架设计方法存在的问题 飞机结构件尺寸大，刚度小，而制造精确度要求高。为保证产品制造精度和互换协调，飞机制造过程中采用了成套装配型架。为减小装配过程中结构的变形并保证准确定位，现有装配型架采用刚性结构，而且一套型架只能用于一个装配对象，因此，飞机生产准备过程中需制造大量的装配型架。由于尺寸大，结构复杂，因此，装配型架的制造周期长，成本高，而且占地面积大。传统的装配型架上要安装许多定位件，为保证定位精度，定位件的安装往往需要专用安装仪器，如电子经纬仪、激光准直仪等，工作的分散性差，安装效率低，安装周期长。 一般飞机生产准备周期占飞机研制周期的1／2以上，而装配型架的设计制造是飞机生产准备的主要内容之一。减少型架的制造时间对缩短整个飞机研制周期有重要意义。为缩短生产准备周期，人们希望飞机设计完成后，生产工装很快就能投入使用，而型架设计的依据是飞机结构数据，因而传统的型架设计往往在飞机设计完成后才开始进行。实际生产过程中，装配对象的设计数据经常改动，导致装配型架的设计随之改动，这又延长了型架的设计制造周期。 确定装配设计方法 为缩短飞机研制周期，目前国外许多公司都采用了“确定装 配”(Determinate Assembly)设计方法。确定装配是用来描述产品设计过程的一个术语，其基本思想是构成产品的不同零件在预定义的结合面配合装配，整个装配过程不需要专门的测量仪器和复杂的测量及调整。确定装配设计方法属于面向制造和装配的设计方法的一部分，这种设计方法的潜在好处是减少工装和工具，提高装配效率，从而减少生产准备周期和制造费用。从理论上讲，这种设计方法要求零件的准确度高，不同零件“吸附在一起(Snap together)”就可保证产品装配的准确度。因此，这种设计方法必须以三维CAD系统和智能设计系统为设计工具，以高精度CNC设备为加工手段。 在型架设计中确定装配设计方法的一个具体应用就是采用“销钉 板”(Pegboard)，比如在立柱上加工许多标准的坐标孔，有相应标准的销钉与坐标孔配合。为了定位装配对象，专门加工了许多定位用刻度板(Index
龙源期刊网 https://www.doczj.com/doc/ca16948577.html, 飞机部件装配技术与工艺研究 作者：程永 来源：《科学与财富》2017年第18期 摘要：飞机的研究越来越高端，各方面的设计也在不断的追求完美，而客户的需求也不断的提高，传统的装配已经不在试用现在大多数飞机了，飞机部件的装配也需要越来越精密，要在设计之初将飞机的性能提升，新型的装配方法也不断的产生，部件柔性转配方法就是其中之一，同时设计人员采用试用行强的装配工艺设计，可以提高飞机制造进度，减少成本，更好的满足客户要求。 关键词：飞机部件装配；部件柔性装配方法；装配工艺设计 1.飞机部件装配 飞机部件装配是根据飞机零件尺寸要求，采用飞机装配工装、夹具等辅助装配，同时还要根据飞机设计要求进行指导装配，飞机部件是由组件产生的，飞机组件就是飞机各个零件组装起来的。 飞机部件的转配涉及大量的标准件、零件、附件等，飞机在很多时间内都是进行装配的，飞机制造时间中有将近一半的时间是装配，而飞机典型的部件装配工艺如图2.1，对于飞机部件装配，零件的固定和修配是最重要的，它的精度直接影响后边的流程。 2.部件柔性装配方法 飞机柔性装配技术可以从飞机框、梁零件，蒙皮/壁板零件这两个方面进行分析，飞机部件柔性转配的应用减少了传统飞机转配中刚性定位的影响。 框、梁零件装配时候，主要是解决零件的定位技术，通常的方法就是工艺孔或者是结构交点对飞机零件进行定位，而部件柔性装配技术是对框、梁零件进行定位头设计，图2.1就是定位头的一种，它可以根据对飞机零件定位孔的不同大小而进行不同的组合更换。 对飞机梁类零件的定位，采用柔性滑轨定位，如图2.2，它的优点就是可以定位在滑轨运动范围内不同位置零件的孔与基准面。 对于飞机蒙皮/壁板零件的定位，可以采用吸盘定位，也可以采用点阵柔性夹具进行定位，如图2.3。 这种定位方法比较精确，它是由坐标和计算机同时控制的，可以根据蒙皮/壁板零件外形的不同进行控制，通过计算机测量可以得到与蒙皮一致的坐标点。
飞机总体设计 专业课程设计 计算说明书 设计题目大客飞机后缘襟翼运动机构设计分析航空科学与工程学院学院班设计者 指导教师 2012年9月20日
目录 第一章前言 (1) 第二章设计任务书及背景分析 (2) 2.1 课题题目与设计要求 (2) 2.1.1 课题题目 (2) 2.1.2 设计要求 (2) 2.1.3 原始技术资料 (2) 2.2 课题背景分析 (2) 第三章设计方案机构分析 (3) 3.1常见后缘襟翼运动机构类型及特点分析 (3) 3.1.1 常见后缘襟翼运动机构类型 (3) 3.1.2 常见后缘襟翼运动机构特点分析 (3) 3.2设计方案机构特点及尺寸分析 (4) 3.2.1 设计方案特点分析 (4) 3.2.2 设计方案尺寸设计及机构简图 (4) 第四章设计方案载荷及传力分析 (5) 4.1大客飞机后缘襟翼运动机构的载荷分析 (5) 4.1.1 大客飞机后缘襟翼及其运动机构基本参数设计 (5) 4.1.2 大客飞机后缘襟翼气动载荷分析 (5) 4.2大客飞机后缘襟翼运动机构的传力分析 (6) 第五章轴的设计计算 (8) 5.1驱动轴（O轴）设计 (8) 5.1.1驱动轴的材料和热处理的选择 (8) 5.1.2驱动驱动轴的设计计算与强度校核 (8) 5.1.3驱动轴的受力图及弯矩图 (9) 5.2连杆传动轴（A、B、C轴）设计 (9) 5.2.1连杆传动轴的材料和热处理的选择 (9) 5.2.2连杆传动轴的设计计算与强度校核 (9) 5.2.3连杆传动轴的受力图及弯矩图 (9) 第六章螺纹连接件的设计与校核 (11) 6.1 机翼后梁与O轴铰支座的连接设计及校核 (11)
飞机总体设计-课程设 计
南京航空航天大学 飞机总体设计报告——150座级客机概念设计 011110XXX XXX 设计要求
一、有效载荷 –二级布置，150座 –每人加行李总重，225 lbs 二、飞行性能指标 –巡航速度： M 0.78 –飞行高度：35000英尺 –航程： 2800（nm） –备用油规则：5%任务飞行用油 + 1,500英尺待机30分钟用油+ 200海里备降用油。 –起飞场长：小于2100（m） –着陆场长：小于1650（m） –进场速度：小于 250 （km/h） 飞机总体布局
一、尾翼的数目及其与机翼、机身的相对位置 （一）平尾前、后位置与数目的三种形式 1．正常式（Conventional) 优点：技术成熟，所积累的经验和资料丰富，设计容易成功。 缺点：机翼的下洗对尾翼的干扰往往不利，布置不当配平阻力比较大 采用情况：现代民航客机均采用此布局，大部分飞机采用的位移布局形式2．鸭式（Canard） 优点：1.全机升力系数较大；2.L/D可能较大；3.不易失速 缺点：1.为保证飞机纵向稳定性，前翼迎角一般大于机翼迎角； 2.前翼应先失速，否则飞机有可能无法控制 采用情况：轻型亚音速飞机及军机采用 3．无尾式 ( Tailless ) 优点：1.结构重量较轻：无水平尾翼的重量。 2.气动阻力较小——由于采用大后掠的三角翼，超音速的阻力更小 缺点：1. 具有稳定性的无尾飞机进行配平时，襟副翼的升力方向向下，引起升力损失 2. 起飞着陆性能不容易保证 采用情况：少量军机采用 综上所述，采用正常式尾翼布局 （二）水平尾翼高低位置选择 (a) 上平尾(b) 中平尾(c) 下平尾(d) 高置平尾(e) “T”平尾 选择平尾高低位置的原则 1.避开机翼尾涡的不利干扰：将平尾布置在机翼翼弦平面上下不超过5％平均气动力弦长的位置，有可能满足大迎角时纵向稳定性的要求。 2.避开发动机尾喷流的不利干扰 综合考虑后，选择上平尾 （三）垂尾的位置和数目 位置 - 机身尾部 - 机翼上部 数目 单垂尾：多数飞机采用单垂尾，高速飞机加装背鳍和腹鳍 双垂尾：1.压力中心的高度显著降低，可以减小由侧力所造成的机身扭矩。
