(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910264698.0
(22)申请日 2019.04.03
(66)本国优先权数据
201810506197.4 2018.05.24 CN
(71)申请人 新瑞阳光粒子医疗装备（无锡）有限
公司
地址 214000 江苏省无锡市太湖广场钟书
路99号国金中心62层
(72)发明人 郑志鸿 刘铮铮 李凯若
(74)专利代理机构 无锡华源专利商标事务所
(普通合伙) 32228
代理人 聂启新
(51)Int.Cl.
H05H 13/04(2006.01)
H05H 7/04(2006.01)
(54)发明名称
同步加速器、粒子束加速方法、装置、设备及
存储介质
(57)摘要
本发明涉及一种同步加速器、粒子束加速方
法、装置、设备及存储介质，该同步加速器包括：
四个二级磁铁，二级磁铁用于将粒子束偏转90
度；直线节，直线节包括两长直线节和两短直线
节，两长直线节和两短直线节用于将四个二级磁
铁串联成环状，且四个二级磁铁关于两长直线节
的中心点连线镜像对称，以及关于两短直线节的
中心点连线镜像对称；四级磁铁和六级磁铁，四
级磁铁和六级磁铁均设置于直线节上，四级磁铁
用于形成粒子束的预设引出工作点，六级磁铁用
于形成用于慢引出的三阶共振。解决了现有技术
的同步加速器由于其体积太大而限制了其使用
范围的技术问题，达到了实现同步加速器小型化
的技术效果。权利要求书2页 说明书9页 附图4页CN 109769336 A 2019.05.17
C N 109769336
A
权 利 要 求 书1/2页CN 109769336 A
1.一种同步加速器，其特征在于：包括四个二级磁铁，所述二级磁铁用于将粒子束偏转90度；
直线节，所述直线节包括两长直线节和两短直线节，所述两长直线节和两短直线节用于将所述四个二级磁铁串联成环状，且所述四个二级磁铁关于两长直线节的中心点连线镜像对称，以及关于所述两短直线节的中心点连线镜像对称；
四级磁铁和六级磁铁，所述四级磁铁和六级磁铁均设置于所述直线节上，所述四级磁铁用于形成粒子束的预设引出工作点，所述六级磁铁用于形成用于慢引出的三阶共振；
所述二级磁铁朝向所述短直线节一端设有用于弱聚焦的边缘角；
所述边缘角的角度范围为5.5-12.5度；
还包括矫正机构，所述矫正机构用于矫正所述二级磁铁或四级磁铁的磁铁中心误差；
所述矫正机构包括缠绕于所述二级磁铁上的第一水平矫正线圈，所述第一水平矫正线圈用于矫正所述二级磁铁的磁场中心在水平方向的误差；
所述四级磁铁共有四个，分别设置于所述两长直线节和两短直线节；
所述矫正机构包括缠绕于所述四级磁铁上的垂直矫正线圈和第二水平矫正线圈；
所述垂直矫正线圈用于矫正所述四级磁铁的磁场中心在垂直方向上的误差；
所述第二水平矫正线圈用于矫正所述四级磁铁的磁场中心在水平方向上的误差。
2.如权利要求1所述的同步加速器，其特征在于：所述边缘角的角度范围为7-11度。
3.如权利要求1所述的同步加速器，其特征在于：所述两长直线节分别设有质子注入机构和质子引出机构；
设有质子注入机构的长直线节在质子注入机构的注入线切割板的两侧设有六级磁铁，所述六级磁铁用于使携带有预设能量的粒子束形成三阶共振，以使所述携带有预设能量的粒子束被引出所述同步加速器。
4.如权利要求1所述的同步加速器，其特征在于：所述粒子束注入所述同步加速器的注入水平工作点的范围为1.35-1.357；
所述粒子束引出所述同步加速器的引出水平工作点范围为1.333-1.34；
所述粒子束引出所述同步加速器的引出垂直工作点小于0.5。
5.如权利要求1-4任一所述的同步加速器，其特征在于：还包括真空法兰，所述真空法兰用于所述同步加速器真空腔各部分之间的连接；
所述真空法兰的厚度小于25mm，以使所述同步加速器的真空度大于或等于1e-8torr。
6.一种粒子束加速方法，其特征在于：包括：控制同步加速器的二级磁铁的磁场强度，以使同步加速器内的粒子束通过加速而携带预设能量；
若所述粒子束携带预设能量，则调节所述同步加速器的四级磁铁和所述同步加速器的六级磁铁的磁场强度，以使所述粒子束形成用于慢引出的三阶共振。
7.如权利要求6所述的粒子束加速方法，其特征在于：所述若所述粒子束携带预设能量，则调节所述同步加速器的四级磁铁和所述同步加速器的六级磁铁的磁场强度，以使所述粒子束形成用于慢引出的三阶共振，包括：
若所述粒子束携带预设能量，则调节所述同步加速器的四级磁铁的磁场强度以形成预设引出工作点；
若所述预设引出工作点已形成，则开启横向高频激励电极以及调节所述同步加速器的
2
粒子加速器：particle accelerator 一种用人工方法产生快速带电粒子束的装置。粒子加速器有三个基本组成部分：粒子源；真空加速系统和导引、聚焦系统。粒子加速器的效能通常以粒子所能达到的能量来表征。粒子能量在100MeV以下的称为低能加速器，能量在0.1～1GeV间的称为中能加速器，能量在1GeV以上的称为高能加速器。按照被加速粒子的种类，加速器可分为电子加速器、质子加速器和重粒子加速器等。按照加速电场和粒子轨道的形态，又可分为四大类：直流高压式加速器、电磁感应式加速器、直线谐振式加速器和回旋谐振式加速器。它们各自都有适于工作的粒子品种、能量范围以及性能特色。近年来，大中型的粒子加速器（如重离子加速器和高能加速器等）往往采用多种加速器的串接组合：例如由直流高压型加速器作预加速器，注入直线谐振式加速器加速至中间能量，再注入回旋谐振式加速器加速至终能量。这样的系统有利于发挥每一类加速器的效率和特色。（撰写：陈佳滠审订：关遐令） 串列加速器：tandem accelerator 利用一个高压使带电粒子获得两次加速的静电型加速器。串列加速器的直流高压通常由输电系统将电荷从低电位输送到高压电极上而形成。它的工作原理是将由负离子源产生负离子注入到加速器主体中，在高压电极的正电场的作用下，经低能段加速管被第一次加速。当负离子到达高压电极后，通过电子剥离器并被剥掉2个或多个电子，变为正离子。在高压电极作用下，正离子经高能段加速管再次被加速。图为中国原子能科学研究院的HI-13串列加速器主体外貌。（撰写：秦久昌审订：关遐令） 高压倍加器：Cockcroft-Walton accelerator 利用倍压整流方法产生直流高压，对离子或电子加速。其倍压整流工作原理如图所示，主要由高压变压器，高压整流器和高压电容器等组成。在无负载时，倍压整流线路输出的高压V随倍压级数n增加而线性增加，可表达为V-2nVa，式中Va为高压变压器T的次级绕组交流电压峰值。当有负载时，随着级数n的增加，线路的电压降和电压波动会严重增加，因此级数n不能太高。一般倍压整流器可输出直流高压从几百千伏（大气中）到兆伏级（高气压下）。高压倍加器由高压倍压整流电源，离子源（或电子枪），加速管、聚焦和传输系统，真空和控制系统组成。高压倍加器的输出功率较大，可以用作较理想的中子源，X光源少离子注入机。（撰写：秦久昌审订：关遐令） 静电加速器：electrostatic accelerator; Van de Graff accelerator 一种利用直流高压静电场对带电普子进行加速的高压型加速器。1933年美国范德格拉夫首先提出一种新的起电原理：一个圆筒形金属高压电极由几根绝缘柱支承。位于底部的电晕针排加电压后，电晕放电产生的离子（或电子），由橡胶带输送到高压电极上形成直流高压。早期静电加速器工作在大气中，由于气体击穿，限制了高压进一步升高，最高电压为6MV。后来发展为高气压型静电加速器，即把静电发生器，离子源和加速管等封在钢筒内，充以高压绝缘气体，大大地提高了电场击穿场强。静电加速器结构如图所示。静电加速器较其他加速器有如下特点：被加速离子的能量连续可调、离子的能量单一、可加速多种离子或电子、离子束聚焦良好、离子束靶点小。静电加速器是低能核物理实验的理想工具，同时还广泛应用于离子注入，材料分析、材料辐照等领域。（撰写：秦久昌审订：关遐令） 电子直线加速器：electron linac; electron linear accelerator 利用射频电场来加速电子的直线轨道加速器，由电子枪、加速管、射频功率源、射频传输、真空、冷却水、束流引出和控制等系统组成。迄今全世界已有数千台电子直线加速器用于放射治疗、无损探测、辐照加工和科学研究诸多领域。电子能量从几兆电子伏到几十吉电子伏，长度从几十厘米到几千米。现有的大部分电子直线加速器都工作在S波段，目前正在研制X波段加速结构。这种新结
加速器概述 accelerator 定义 定义：一种使带电粒子增加速度（动能）的装置。加速器可用于原子核实验、放射性医学、放射性化学、放射性同位素的制造、非破坏性探伤等。粒子增加的能量一般都在0.1兆电子伏以上。加速器的种类很多，有回旋加速器、直线加速器、静电加速器、粒子加速器、倍压加速器等。加速器是用人工方法把带电粒子加速到较高能量的装置。利用这种装置可以产生各种能量的电子、质子、氘核、α粒子以及其它一些重离子。利用这些直接被加速的带电粒子与物质相作用，还可以产生多种带电的和不带电的次级粒子，象γ粒子、中子及多种介子、超子、反粒子等。目前世界上的加速器大多是能量在100兆电子伏以下的低能加速器，其中除一小部分用于原子

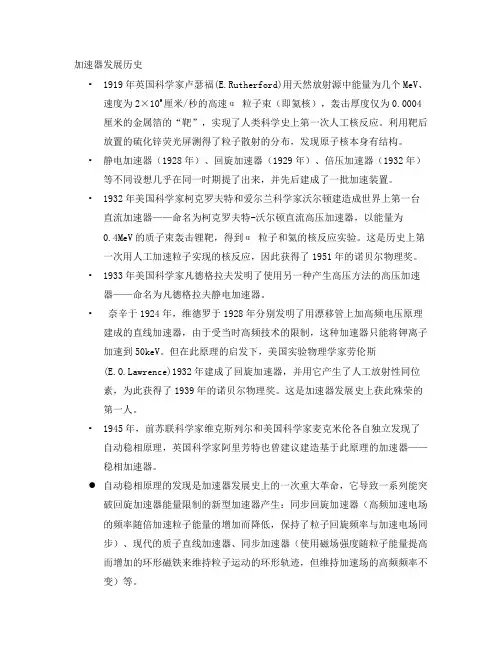

核和核工程研究方面外，大部分用于其他方面，象化学、放射生物学、放射医学、固体物理等的基础研究以及工业照相、疾病的诊断和治疗、高纯物质的活化分析、某些工业产品的辐射处理、农产品及其他食品的辐射处理、模拟宇宙辐射和模拟核爆炸等。近年来还利用加速器原理，制成各种类型的离子注入机。以供半导体工业的杂质掺杂而取代热扩散的老工艺。使半导体器件的成品率和各项性能指标大大提高。很多老工艺不能实现的新型器件不断问世，集成电路的集成度因此而大幅度提高。加速器的发展 1919年英国科学家卢瑟福(E.Rutherford)用天然放射源中能量为几个MeV、速度为2×109厘米/秒的高速α 粒子束（即氦核）作为“炮弹”，轰击厚度仅为0.0004厘米的金属箔的“靶”，实现了人类科学史上第一次人工核反应。利用靶后放置的硫化锌荧光屏测得了粒子散射的分布，发现原子核本身有结构，从而激发了人们寻求更高能量的粒子来作为“炮弹”的愿望。 静电加速器（1928年）、回旋加速器（1929年）、倍压加速器（1932年）等不同设想几乎在同一时期提了出来，并先后建成了一批加速装置。 粒子加速器particle accelerator 用人工方法产生高速带电粒子的装置。是探索原子核和
