大型铸件用低合金铸钢的牌号及化学成分(摘自JB/T 6402—1992)

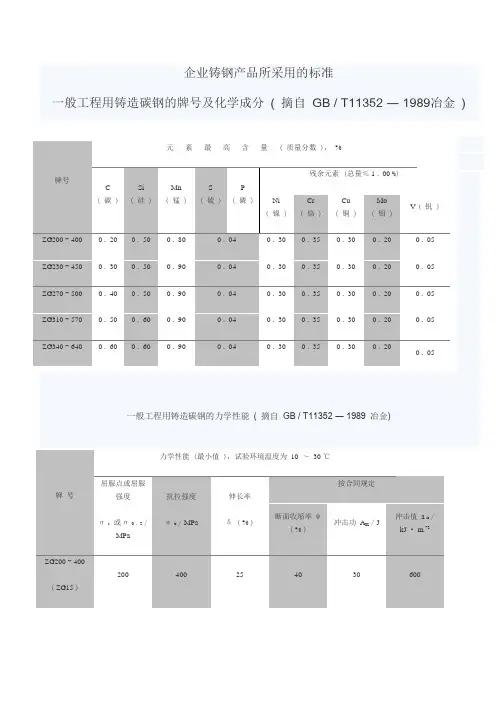

（1）中国GB标准一般工程用碳素铸钢|[GB/T 11352—1989]
a. 一般工程用碳素铸钢的钢号与化学成分，见表5-1。
表5-1 一般工程用碳素钢的钢号与化学成分 (质量分数) （%）
钢号旧钢号 C Si Mn P≤ S≤残余元素（≤）
ZG200-400 ZG15 <=0.20 <=0.50 <=0.80 0.040 0.040 Cr<=0.35Ni<=0.30Mo<=0.20Cu<=0.30V<=0.05
ZG230-450 ZG25 <=0.30 <=0.50 <=0.90 0.040 0.040
ZG270-500 ZG35 <=0.40 <=0.50 <=0.90 0.040 0.040
ZG310-570 ZG45 <=0.50 <=0.60 <=0.90 0.040 0.040
ZG340-640 ZG55 <=0.60 <=0.60 <=0.90 0.040 0.040
①实际碳含量上限每减少ω（C）0.01% ,允许实际锰含量上限超出ω（Mn）0.04%。对
ZG200-400的锰含量ω（Mn）1.00%，其余4个钢号的锰含量最高为 1.20%。
②残余元素总含量不得超过1.00%；如需方无要求，残余元素可不作分析。
b. 一般工程用碳素钢的力学性能，见表5―2。
表5－2 一般工程用碳素钢的力学性能
钢号热处理力学性能（不小于）正火或退火温度 / ℃回火温度/ ℃σ/MPa σ/MPa δ(%) ψ (%) AKVJ Akv/(J/cm2)
ZG200-400 920－940 ------ 400 200 25 40 30 6.0
ZG230-450 890-910 620-680 450 230 22 32 25 4.5
ZG270-500 880-900 620-680 500 270 18 25 22 3.5
ZG310-570 870-890 620-680 570 310 15 21 15 3.0
ZG340-640 840-860 620-680 640 340 10 18 10 2.0
①表中为室温力学性能，适于厚度<=100mm的铸件
②伸长率和冲击吸收功Akv根据双方协议选择。如需方无要求，由供方选择其中之一。③屈服点或屈服强度。
C．一般工程用碳素钢的性能与用途，见表5－3。表 5。3 一般工程用碳素钢的性能与用途钢号性能特点用途举例
ZG200-400 低碳铸钢，强度和硬度较低，韧性与塑性好，低温冲击韧度高，脆性转变温度低，导电、电磁性能好，焊接性良好，但铸造性能差用作受力不大、要求冲击韧度的各种机械零件，如机座、变速箱客等
ZG230-450 用作受力不大、要求冲击韧度的各种机械零件，如砧座、轴承盖、外壳、犁柱、阀体等
ZG270-500 中碳铸钢，强度和硬度较好，有一定韧性与塑性，切削加工性能良好，焊接性尚可，铸造性能比低碳钢用作轧钢机架、轴承座、连杆、箱体、横梁、曲拐、缸体等
ZG310-570 用于载荷较高的耐磨零件，如辊子、缸体、制劳轮、大齿轮等
ZG340-640 高碳素钢，强度、硬度和耐磨性均高，但韧性、塑性低，铸造行能差，裂纹敏感性大用作齿轮、棘轮、叉头等
（2）中国GB标准焊接结构用碳素铸钢[GB/T 7659--1987]
a. 焊接结构用碳素铸钢的钢号与规定的化学成分，见表5―4
表 5－4焊接结构用碳素铸钢的钢号与规定的化学成分（质量分数）（％）
钢号 C Si Mn P ≤ S ≤残余元素≤ZG200－400H ≤0.20 ≤0.50 0.80 0.040 0.040 Cr ≤0.30Ni≤0.30
Mo≤0.15Cu≤0.30V≤0.05ZG230－450H ≤0.20 ≤0.50 1.20 0.040 0.040 ZG275－485H ≤
0.25 ≤0.50 1.20 0.040 0.040
①钢号后缀字母“H”表示焊接用钢。
②实际碳含量上限每减少ω（C）0.01%，允许实际锰含量上限超出ω（C）0.04%，但总超出量不得大于ω（Mn）0.20%
③残余元素含量不得超过ψ(总含量)0.80%。
b. 焊接结构用碳素铸钢主要化学成分推荐的控制范围，见表5－5。表 5－5 焊接结构用碳素铸钢主要化学成分推荐控制范围（质量分数）（％）钢号 C Si Mn 残余元素总和碳当量有碳当量要求时得成本控制范围
ZG200-400H
ZG230-450H
——≤0.80≤1.20≤1.20 ≤0.40≤0.40≤0.40 ≤0.38≤0.42≤0.46无碳当量要求时得成本控制范围
ZG200-400H
ZG200-400H 0.17-0.20
0.20-0.25 0.20－0.50
0.20－0.50 1.00-1.20
1.00-1.20 ≤0.80
≤0.80 ——
碳当量计算公式：CE（％）＝C+Mn/6+(Cr+Mo+V)/5+（Ni+Cu）/15，此公式已为国际焊接学
会和美国ASTM学会采用。
c. 焊接结构用碳素铸钢的力学性能，见表5-6。
表 5-6 焊接结构用碳素钢的力学性能钢号拉伸性能（不小于）冲击性能（不小于）σb /MPa σs / Mpa δ(%) ψ(%) AKV/J aKU/(J/cm2)
ZG200-400H 400 200 25 40 30 59
ZG230-450H 450 230 22 35 25 44
ZG275-485H 485 275 20 35 22 34
（3）中国JB标准熔模铸造用碳素钢件（JB/T 5100--1991）
a. 熔模铸造用碳素钢件的钢号与化学成分，见表 5-7。
表 5—7熔模铸造用碳素钢件的钢号与化学成分（质量分数）（%）
钢号 C Si Mn P
≤ S
≤残余元素
（≤）
RZG200--400 ≤0.20 ≤0.50 0.80 0.040 0.040 Cr≤0.35
Ni≤0.30
Mo≤0.20
Cu≤0.30
V<=0.05
RZG230--450 ≤0.30 ≤0.50 0.90 0.040 0.040
RZG270--500 ≤0.40 ≤0.50 0.90 0.040 0.040
RZG310--570 ≤0.50 ≤0.50 0.90 0.040 0.040
RZG340--640 <=0.60 <=0.50 0.90 0.040 0.040
①实际谈含量上限每减少ω（C）0.01%，允许实际锰含量上限超出ω（Mn）0.04%；对
RZG200-400锰含量ω（Mn）<=1.00%,其余4个刚号锰含量ω（Mn）<=1.20%
②残余元素含量不得超过ω（残余总含量）1.00%；如需方无要求，残余元素可不作分析。B．熔模铸造用炭素铸钢件的力学性能，见5-8。
表5-8熔模铸造用炭素铸钢件的力学性能
钢号σb /MPa σ0.2 /MPa δ(%) ψ(%) AKV/J aKU/(J/cm2)
不小于不小于
RZG200--400 400 200 25 40 30 6.0
RZG230--450 450 230 22 32 25 4.5
RZG270--500 500 270 18 25 22 3.5
RZG310--570 570 310 15 21 15 3.0
RZG340--640 640 340 10 18 10 2.0
①根据试验结果确定σsσ0.2。
（4）国GB标准一般工程与结构用低合金铸钢[GB/T14408—1993]
a．一般工程与结构用低合金铸钢标准规定的磷、硫含量和力学性能，见表5-9。
b．一般工程与结构用低合金铸钢的化学成分实例，见表5-10
c．一般工程与结构用低合金铸钢的力学分析性能实例，见表5—11。
般工程与结构用低合金铸钢标准规定的磷、硫含量和力学性能（质量分数）（%）
钢号磷、硫含量力学性能（不小于）
P
≤ S
≤σb
/Mpa σs 或σ0.2
/Mpa δ5
(%) φ(%)
ZGD270-480 0.040 0.040 480 270 18 35
ZGD290-510 0.040 0.040 510 290 16 35
ZGD345-570 0.040 0.040 570 345 14 35
ZGD410-620 0.040 0.040 620 410 13 35
ZGD535-720 0.040 0.040 720 535 12 30
ZGD650-830 0.040 0.040 830 650 10 25
ZGD730-910 0.035 0.035 910 730 8 22
ZGD840-1030 0.035 0.035 1030 840 6 20
注：该标准中化学成分的其他元素含量未作规定。除非供需双方另有协定，一般低合金铸钢的化学成分由供方确定。
表5-10 一般工程与结构用低合金铸钢的化学成分实例（质量分数）（％）
牌号 No C Si Mn P S Cr Ni Mo 其他
ZGD290-510 3 0.23 0.60 1.00~1.50 0.025 0.025 0.30 0.40 0.15 —4 0.15~0.20 0.30~0.60 0.50~0.80 0.040 0.040 1.20~1.50 — 0.45~0.55 —ZGD345-570 5 0.30~0.40 0.50~0.75 0.60~1.20 0.030 0.030 0.50~0.80 ——6 0.25~0.35 0.60~0.80 1.10~1.40 0.040 0.040 ——— Cu0.33Al 0.01
ZGD410-620 7 0.20 0.75 0.40~0.70 0.040 0.040 4.00~6.00 0.40 0.45~0.65 Cu0.30 8 0.22~0.30 0.50~0.80 1.30~
ZGD730-910 13 0.25~
0.35 0.30~
0.60 0.90~
1.50 0.040 0.040 0.30~
0.90 1.60~
2.00 0.15~
0.35 —
14 0.10~
0.18 0.20~
0.40 0.30~
0.55 0.030 0.030 1.20~
1.70 1.40~
1.80 0.20~
0.30 Cu 0.30
V 0.03~
0.15
ZGD840-1030 15 0.30~
0.38 — 0.70~
0.90 0.040 0.040 0.40~
0.60 0.60~
0.80 0.17~
0.25 —
16 0.22~
0.34 0.30~
0.60 0.30~
0.80 0.025 0.025 0.5~
1.3 0.5~
3.0 0.2~
0.7 Cu 0.4
表5-11 一般工程与结构用低合金铸钢的力学性能实例
钢号 No 热处理力学性能（不小于）硬度HBSσb/MPa σ0.2/MPa δ5(%) φ (%) AKV/ JZGD270-480 1 正火＋675℃回火 485 275 20 35 ——
2 正火＋回火 48
3 276 18 35 ——
ZGD290-510 3 正火＋回火 510 295 14 30 39 156
4 正火＋回火 540 29
5 15 35 39
ZGD345-570 5 二次正火＋回火 590 345 14 30 — 217
6 正火＋回火 590 345 14 25 ——
ZGD410-620 7 调质 620 420 13 — 25 179~225
8 正火＋回火 622 416 22 45 44.1 179~241
ZGD535-720 9 正火＋回火 736 539 13 30 — 212
10 正火＋回火 725 550 18 30 41 —
ZGD650-830 11 调质 835 685 13 45 35 269~302
12 调质 850 680 12 25 22 260
ZGD730-910 13 淬火＋回火 981 784 9 20 ——
14 淬火＋回火 1000 750 10 20 ——ZGD840-1030 15 淬火＋回火 1050 875 9 22 ——16 退火+淬火＋回火 1060 880 8 30 — 262~321
大型铸件用低合金铸钢的牌号及化学成分 Final revision by standardization team on December 10, 2020.
大型铸件用低合金铸钢的牌号及化学成分(摘自JB/T 6402—1992) a. 一般工程用碳素铸钢的钢号与化学成分，见表5-1。 表5-1 一般工程用碳素钢的钢号与化学成分 (质量分数) （%） 钢号旧钢号 C Si Mn P≤ S≤残余元素（≤） ZG200-400 ZG15 <= <= <= Cr<=<=<=<=<= ZG230-450 ZG25 <= <= <= ZG270-500 ZG35 <= <= <= ZG310-570 ZG45 <= <= <= ZG340-640 ZG55 <= <= <= ①实际碳含量上限每减少ω（C）% ,允许实际锰含量上限超出ω（Mn）%。对
ZG200-400的锰含量ω（Mn）%，其余4个钢号的锰含量最高为 %。 ②残余元素总含量不得超过%；如需方无要求，残余元素可不作分析。 b. 一般工程用碳素钢的力学性能，见表5―2。 表5－2 一般工程用碳素钢的力学性能 钢号热处理力学性能（不小于）正火或退火温度 / ℃回火温度/ ℃σ/MPa σ/MPa δ(%) ψ (%) AKVJ Akv/(J/cm2) ZG200-400 920－940 ------ 400 200 25 40 30 ZG230-450 890-910 620-680 450 230 22 32 25 ZG270-500 880-900 620-680 500 270 18 25 22 ZG310-570 870-890 620-680 570 310 15 21 15 ZG340-640 840-860 620-680 640 340 10 18 10 ①表中为室温力学性能，适于厚度<=100mm的铸件 ②伸长率和冲击吸收功Akv根据双方协议选择。如需方无要求，由供方选择其中之一。③屈服点或屈服强度。 C．一般工程用碳素钢的性能与用途，见表5－3。表 5。3 一般工程用碳素钢的性能与用途钢号性能特点用途举例 ZG200-400 低碳铸钢，强度和硬度较低，韧性与塑性好，低温冲击韧度高，脆性转变温度低，导电、电磁性能好，焊接性良好，但铸造性能差用作受力不大、要求冲击韧度的各种机械零件，如机座、变速箱客等 ZG230-450 用作受力不大、要求冲击韧度的各种机械零件，如砧座、轴承盖、外壳、犁柱、阀体等 ZG270-500 中碳铸钢，强度和硬度较好，有一定韧性与塑性，切削加工性能良好，焊接性尚可，铸造性能比低碳钢用作轧钢机架、轴承座、连杆、箱体、横梁、曲拐、缸体等 ZG310-570 用于载荷较高的耐磨零件，如辊子、缸体、制劳轮、大齿轮等 ZG340-640 高碳素钢，强度、硬度和耐磨性均高，但韧性、塑性低，铸造行能差，裂纹敏感性大用作齿轮、棘轮、叉头等 （2）中国GB标准焊接结构用碳素铸钢[GB/T 7659--1987] a. 焊接结构用碳素铸钢的钢号与规定的化学成分，见表5―4 表 5－4焊接结构用碳素铸钢的钢号与规定的化学成分（质量分数）（％） 钢号 C Si Mn P ≤ S ≤残余元素≤ZG200－400H ≤≤ Cr≤≤ Mo≤≤≤－450H ≤≤ ZG275－485H ≤≤ ①钢号后缀字母“H”表示焊接用钢。 ②实际碳含量上限每减少ω（C）%，允许实际锰含量上限超出ω（C）%，但总超出量不得大于ω（Mn）% ③残余元素含量不得超过ψ(总含量)%。 b. 焊接结构用碳素铸钢主要化学成分推荐的控制范围，见表5－5。表 5－5 焊接结构用碳素铸钢主要化学成分推荐控制范围（质量分数）（％）钢号 C Si Mn 残余元素总和碳当量有碳当量要求时得成本控制范围 ZG200-400H ZG230-450H ——≤≤≤≤≤≤≤≤≤无碳当量要求时得成本控制范围 ZG200-400H ZG200-400H － －≤
压铸铝合金的化学成分和力学性能表 序号合金牌号合金代号 化学成份 力学性能 (不低于) 硅铜锰镁铁镍钛锌铅锡铝 抗拉强度伸长度 布氏硬度 HB5 /250 /30 1 YZA1Sil 2 YL102 10.0 13.0 ≤0.6≤0.6≤0.05≤1.2≤0.3余 220 2 60 2 YZA1Si10Mg YL104 8.0 10.5 ≤0.3 0.2 0.5 0.17 0.30 ≤1.0≤0.3≤0.05≤0.01余220 2 70 3 YZA1Si12Cu2 YL108 11.0 13.0 1.0 2.0 0.3 0.9 0.4 1.0 ≤1.0≤0.05≤1.0≤0.05≤0.01余240 1 90 4 YZA1Si9Cu4 YL112 7.5 9.5 3.0 4.0 ≤0.5≤0.3≤1.2≤0.5≤1.2≤0.1≤0.1余240 1 85 5 YZA1Si11Cu3 YL113 9.6 12.0 1.5 3.5 ≤0.5≤0.3≤1.2≤0.5≤1.0≤0.1≤0.1余230 1 80 6 YZA1Si17Cu5Mg YL11 7 16.0 18.0 4.0 5.0 ≤0.5 0.45 0.65 ≤1.2≤0.1≤0.1≤1.2余220 <1 7 YZA1Mg5Sil YL302 0.8 1.3 ≤0.1 0.1 0.4 4.5 5.5 ≤1.2≤0.2≤0.2余220 2 70 二.日本工业标准JIS H5302:2000日本压铸铝合金化学成分表 JIS牌号ISO牌号Cu Si Mg Zn Fe Mn Ni Sn Pb Ti Al ADC1 1.0以下11.0-13.0 0.3以下0.5以下 1.3以下0.3以下0.5以下0.1以下余量ADC1C A1-Sil2CuFe 1.2以下11.0-13.5 0.3以下0.5以下 1.3以下0.5以下0.30以下0.1以下0.20以下0.2以下余量ADC2 A1-Si12Fe 0.10以下11.0-13.5 0.10以下0.1以下 1.3以下0.5以下0.1以下0.05以下0.1以下0.2以下余量ADC3 0.6以下9.0-10.0 0.4-0.6 0.5以下 1.3以下0.3以下0.5以下0.1以下余量ADC5 0.2以下0.3以下 4.0-8.5 0.1以下 1.8以下0.3以下0.1以下0.1以下余量ADC6 0.1以下 1.0以下 2.5-4.0 0.4以下0.8以下0.4-0.6 0.1以下0.1以下余量ADC7 A1-Si5Fe 0.10以下 4.5-6.0 0.1以下0.1以下 1.3以下0.5以下0.1以下0.1以下0.1以下0.20以下余量ADC8 A1-Si6Cu4Fe 3.0-5.0 5.0-7.0 0.3以下 2.0以下 1.3以下0.2-0.6 0.3以下0.1以下0.2以下0.2以下余量ADC10 2.0-4.0 7.5-9.5 0.3以下 1.0以下 1.3以下0.5以下0.5以下0.2以下余量ADC10Z 2.0-4.0 7.5-9.5 0.3以下 3.0以下 1.3以下0.5以下0.5以下0.2以下余量ADC11 A1-Si8Cu3Fe 2.5-4.0 7.5-9.5 0.3以下 1.2以下 1.3以下0.6以下0.5以下0.2以下0.3以下0.2以下余量ADC12 1.5-3.5 9.6-12.0 0.3以下 1.0以下 1.3以下0.5以下0.5以下0.2以下余量ADC12Z 1.5-3.5 9.6-12.0 0.3以下 3.0以下 1.3以下0.5以下0.5以下0.2以下余量 牌号 抗拉试验硬度试验 抗拉强度MPa 耐力MPa 延伸率% HB HRB
大型铸件用低合金铸钢的牌号及化学成分(摘自JB/T 6402—1992) （1）中国GB标准一般工程用碳素铸钢|[GB/T 11352—1989] a. 一般工程用碳素铸钢的钢号与化学成分，见表5-1。 表5-1 一般工程用碳素钢的钢号与化学成分(质量分数) （%） 钢号旧钢号 C Si Mn P≤S≤残余元素（≤） ZG200-400 ZG15 <=0.20 <=0.50 <=0.80 0.040 0.040 Cr<=0.35Ni<=0.30Mo<=0.20Cu<=0.30V<=0.05 ZG230-450 ZG25 <=0.30 <=0.50 <=0.90 0.040 0.040 ZG270-500 ZG35 <=0.40 <=0.50 <=0.90 0.040 0.040 ZG310-570 ZG45 <=0.50 <=0.60 <=0.90 0.040 0.040 ZG340-640 ZG55 <=0.60 <=0.60 <=0.90 0.040 0.040 ①实际碳含量上限每减少ω（C）0.01% ,允许实际锰含量上限超出ω（Mn）0.04%。对ZG200-400的锰含量ω（Mn）1.00%，其余4个钢号的锰含量最高为1.20%。
②残余元素总含量不得超过1.00%；如需方无要求，残余元素可不作分析。 b. 一般工程用碳素钢的力学性能，见表5―2。 表5－2 一般工程用碳素钢的力学性能 钢号热处理力学性能（不小于）正火或退火温度/ ℃回火温度/ ℃σ/MPa σ/MPa δ (%) ψ (%) AKVJ Akv/(J/cm2) ZG200-400 920－940 ------ 400 200 25 40 30 6.0 ZG230-450 890-910 620-680 450 230 22 32 25 4.5 ZG270-500 880-900 620-680 500 270 18 25 22 3.5 ZG310-570 870-890 620-680 570 310 15 21 15 3.0 ZG340-640 840-860 620-680 640 340 10 18 10 2.0 ①表中为室温力学性能，适于厚度<=100mm的铸件 ②伸长率和冲击吸收功Akv根据双方协议选择。如需方无要求，由供方选择其中之一。③屈服点或屈服强度。 C．一般工程用碳素钢的性能与用途，见表5－3。表5。3 一般工程用碳素钢的性能与用途钢号性能特点用途举例 ZG200-400 低碳铸钢，强度和硬度较低，韧性与塑性好，低温冲击韧度高，脆性转变温度低，导电、电磁性能好，焊接性良好，但铸造性能差用作受力不大、要求冲击韧度的各种机械零件，如机座、变速箱客等 ZG230-450 用作受力不大、要求冲击韧度的各种机械零件，如砧座、轴承盖、外壳、犁柱、阀体等 ZG270-500 中碳铸钢，强度和硬度较好，有一定韧性与塑性，切削加工性能良好，焊接性尚可，铸造性能比低碳钢用作轧钢机架、轴承座、连杆、箱体、横梁、曲拐、缸体等 ZG310-570 用于载荷较高的耐磨零件，如辊子、缸体、制劳轮、大齿轮等 ZG340-640 高碳素钢，强度、硬度和耐磨性均高，但韧性、塑性低，铸造行能差，裂纹敏感性大用作齿轮、棘轮、叉头等 （2）中国GB标准焊接结构用碳素铸钢[GB/T 7659--1987] a. 焊接结构用碳素铸钢的钢号与规定的化学成分，见表5―4 表5－4焊接结构用碳素铸钢的钢号与规定的化学成分（质量分数）（％） 钢号 C Si Mn P ≤S ≤残余元素≤ZG200－400H ≤0.20 ≤0.50 0.80 0.040 0.040 Cr≤0.30Ni≤0.30 Mo≤0.15Cu≤0.30V≤0.05ZG230－450H ≤0.20 ≤0.50 1.20 0.040 0.040 ZG275－485H ≤0.25 ≤0.50 1.20 0.040 0.040 ①钢号后缀字母“H”表示焊接用钢。 ②实际碳含量上限每减少ω（C）0.01%，允许实际锰含量上限超出ω（C）0.04%，但总超出量不得大于ω（Mn）0.20% ③残余元素含量不得超过ψ(总含量)0.80%。 b. 焊接结构用碳素铸钢主要化学成分推荐的控制范围，见表5－5。表5－5 焊接结构用碳素铸钢主要化学成分推荐控制范围（质量分数）（％）钢号 C Si Mn 残余元素总和碳当量有碳当量要求时得成本控制范围 ZG200-400H ZG230-450H ——≤0.80≤1.20≤1.20 ≤0.40≤0.40≤0.40 ≤0.38≤0.42≤0.46无碳当量要求时得成本控制范围 ZG200-400H ZG200-400H 0.17-0.20 0.20-0.25 0.20－0.50 0.20－0.50 1.00-1.20 1.00-1.20 ≤0.80
6063铝合金化学成分的选择 黎伯豪言淑纯 6063铝合金广泛用于建筑铝门窗、幕墙的框架，为了保证门窗、幕墙具有高的抗风压性能、装配性能、耐蚀性能和装饰性能，对铝合金型材综合性能的要求远远高于工业型材标准。在国家标准GB/T3190中规定的6063铝合金成分范围内，对化学成分的取值不同，会得到不同的材质特性，当化学成分的范围很大时，其性能差异会在很大范围内波动，以致型材的综合性能会无法控制。因此，优选6063铝合金的化学成分成为生产优质铝合金建筑型材的最重要的一环。 1 合金元素的作用及其对性能的影响6063铝合金是AL-Mg-Si系中具有中等强度的可热处理强化合金，Mg和Si是主要合金元素，优选化学成分的主要工作是确定Mg和Si 的百分含量(质量分数，下同)。 1．1 Mg的作用和影响Mg和Si组成强化相Mg2Si，Mg的含量愈高，Mg2Si的数量就愈多，热处理强化效果就愈大，型材的抗拉强度就愈高，但变形抗力也随之增大，合金的塑性下降，加工性能变坏，耐蚀性变坏。 1．2 Si的作用和影响Si的数量应使合金中所有的Mg都能以Mg2Si相的形式存在，以确保Mg的作用得到充分的发挥。随着Si含量增加，合金的晶粒变细，金属流动性增大，铸造性能变好，热处理强化效果增加，型材的抗拉强度提高而塑性降低，耐蚀性变坏。 2 Mg和Si含量的选择 2．1 Mg2Si量的确定 2．1．1 Mg2Si相在合金中的作用Mg2Si在合金中能随着温度的变化而溶解或析出，并以不同的形态存在于合金中：(1)弥散相β’’固溶体中析出的Mg2Si相弥散质点，是一种不稳定相，会随温度的升高而长大。(2)过渡相β’是β’’由长大而成的中间亚稳定相，也会随温度的升高而长大。(3)沉淀相β是由β’相长大而成的稳定相，多聚集于晶界和枝晶界。能起强化作用Mg2Si相是当其处于β’’弥散相状态的时侯，将β相变成β’’相的过程就是强化过程，反之则是软化过程。 2．1．2 Mg2Si量的选择6063铝合金的热处理强化效果是随着Mg2Si量的增加而增大。参见图1[1]。当Mg2Si的量在0．71%～1．03%范围内时，其抗拉强度随Mg2Si量的增加近似线性地提高，但变形抗力也跟着提高，加工变得困难。但Mg2Si量小于0．72%时，对于挤压系数偏小(小于或等于30)的制品，抗拉强度值有达不到标准要求的危险。当Mg2Si 量超过0.9%时，合金的塑性有降低趋势。GB/T5237．1—2000标准中要求6063铝合金T5状态型材的σb≥160MPa，T6状态型材σb≥205MPa，实践证明．该合金的最高可达到260MPa。但大批量生产的影响因素很多，不可能确保都达到这么高。综合的考虑，型材既要强度高，能确保产品符合标准要求，又要使合金易于挤压，有利于提高生产效率。我们设计合金强度时，对于T5状态交货的型材，取200MPa为设计值。从图1可知，抗拉强度在200MPa左右时，Mg2Si量大约为0．8%，而对于T6状态的型材，我们取抗拉强度设计值为230 MPa，此时Mg2Si量就提高到0．95%。 2．1．3 Mg含量的确定Mg2Si的量一经确定，Mg含量可按下式计算：Mg%=
机械加工 https://www.doczj.com/doc/c712040921.html, CNC数控机械加工,瑞典三坐标测量机自动测量,零件出口德国瑞士,提供可靠的信赖协作 7系列 Al Al--Zn系 变形铝合金 牌号和化学成分 中外近似对照 国别牌号①主要化学成分②（质量分数）（%） 基体和其他Si Fe Cu Mn Mg Cr Zn Ti 7003合金的中外近似对照 中7003（LC12)0.30*0.350.20*0.30*0.50～1.00.20* 5.0～6.50.20*Zr0.05～0.25，Al余量日A70030.30*0.350.20*0.30*0.50～1.00.20* 5.0～6.50.20*Zr0.05～0.25，Al余量 EN EN AW-7003/AlZn6Mg0.8Zr0.30*0.350.20*0.30*0.50～1.00.20* 5.0～6.50.20*Zr0.05～0.25，Al余量美7003/A970030.30*0.350.20*0.30*0.50～1.00.20* 5.0～6.50.20*Zr0.05～0.25，Al余量7005合金的中外近似对照 中70050.350.40*0.10*0.20～0.7 1.0～1.80.06～0.20 4.0～5.00.01～0.06Zr0.08～0.20，Al余量 ISO AlZn4.5Mg1.5Mn0.350.40*0.10*0.20～0.7 1.0～1.80.06～0.20 4.0～5.00.01～0.06Zr0.08～0.20，Al余量日A7N010.30*0.350.20*0.20～0.7 1.0～2.00.30* 4.0～5.00.20*Zr0.25，V0.10，Al余 量印745300.40.70.20.2～0.7 1.0～1.50.2 4.0～5.00.2Al余量 EN EN AW-7005/AlZn4.5Mg1.5Mn0.350.40*0.10*0.20～0.7 1.0～1.80.06～0.20 4.0～5.00.01～0.06Zr0.08～0.20，Al余量美7005/A970050.350.40*0.10*0.20～0.7 1.0～1.80.06～0.20 4.0～5.00.01～0.06Zr0.08～0.20，Al余量7020合金的中外近似对照 中70200.350.40*0.20*0.05～0.50 1.0～1.40.10～0.35 4.0～5.0—Zr0.08～0.20， Ti+Zr0.08～0.25，Al ISO AlZn4.5Mg10.350.40*0.20*0.05～0.50 1.0～1.40.10～0.35 4.0～5.0—Zr0.08～0.20， Ti+Zr0.08～0.25，Al 俄～1925C0.60.70.80.5 1.4～1.9— 3.7～4.30.1Zr0.12～0.20，Al余量 EN EN AW-7020/AlZn4.5Mg10.350.40*0.20*0.05～0.50 1.0～1.40.10～0.35 4.0～5.0—Zr0.08～0.20， Ti+Zr0.08～0.25，Al 余量 德AlZn4.5Mg1/3.43350.350.40*0.20*0.05～0.50 1.0～1.40.10～0.35 4.0～5.0—Ti+Zr0.08～0.25，Al 余量法7020(A-Z5G)0.350.40.20.05～0.50 1.0～1.40.1～0.35 4.0～5.0—Zr0.08～0.20，Al余量 美7020/A90200.350.40*0.20*0.05～0.50 1.0～1.40.10～0.35 4.0～5.0—Zr0.08～0.20， Ti+Zr0.08～0.25，Al 7022合金的中外近似对照 中70220.50*0.50*0.50～1.00.10～0.40 2.6～3.70.10～0.30 4.3～5.2—Ti+Zr0.15，Al余量
大型铸件用低合金铸钢 的牌及化学成分精编 W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】
大型铸件用低合金铸钢的牌号及化学成分 (摘自JB/T 6402—1992)
（1）中国GB标准一般工程用碳素铸钢|[GB/T 11352—1989] a. 一般工程用碳素铸钢的钢号与化学成分，见表5-1。 表5-1 一般工程用碳素钢的钢号与化学成分 (质量分数) （%） 钢号旧钢号 C Si Mn P≤ S≤残余元素（≤） ZG200-400 ZG15 <=0.20 <=0.50 <=0.80 0.040 0.040 Cr<=0.35Ni<=0.30Mo<=0.20Cu<=0.30V<=0.05 ZG230-450 ZG25 <=0.30 <=0.50 <=0.90 0.040 0.040 ZG270-500 ZG35 <=0.40 <=0.50 <=0.90 0.040 0.040 ZG310-570 ZG45 <=0.50 <=0.60 <=0.90 0.040 0.040 ZG340-640 ZG55 <=0.60 <=0.60 <=0.90 0.040 0.040 ①实际碳含量上限每减少ω（C）0.01% ,允许实际锰含量上限超出ω（Mn）0.04%。对ZG200-400的锰含量ω（Mn）1.00%，其余4个钢号的锰含量最高为 1.20%。 ②残余元素总含量不得超过1.00%；如需方无要求，残余元素可不作分析。 b. 一般工程用碳素钢的力学性能，见表5―2。 表5－2 一般工程用碳素钢的力学性能
2.3．1 铸造铝合金的一般特性 为了获得各种形状与规格的优质精密铸件．用于铸造的铝合金必须具备以下特性，其中最为关键的是流动性和可填充性。 (1) 有填充狭槽窄缝部分的良好流动性； (2) 有适应其他许多金属所要求的低熔点： (3)导热性能好，熔融铝的热量能快速向铸模传递，铸造周期较短； (4) 熔体中的氢气和其他有害气体可通过处理得到有效的控制； (5)铝合金铸造时，没有热脆开裂和撕裂的倾向： (6)化学稳定性好，有高的抗蚀性能； (7)不易产生表面缺陷，铸件表面有良好的光泽和低的表面粗糙度，而且易于进行表面处理； (8)铸造铝合金的加工性能好，可用压模、硬(永久)模、生砂和干砂模、熔模、石膏型祷造模进行铸造生产，也可用真空铸造、 低压和高压铸造、挤压铸造、半固态铸造、离心铸造等方法成形，生产不同用途、不同品种规格、不同性能的各种铸件。 2.3．2铸造铝合金的牌号与状态表示方法 铸造铝合金可分为热处理强化型和非热处理强化型两大类。目前，世界各国已开发出了大量洪铸造的铝合金，但目前基本的合金只有 以下6类： (1)A1-Cu铸造铝合金； (2)Al-Cu-Si铸造铝合金； (3)Al-Si铸造铝合金； (4)Al-Mg铸造铝合金； (5)A1-zn-Mg铸造铝合金； (6)Al-Sn铸造铝合金： 铸造铝合金系目前国际上无统一标准，各国(公司)都有自己的合金命名及术语，下面分别简述如下。 2．3．2．1 中国铸造铝合金的牌号与状态表示方法 (1)按GB8063规定，铸造铝合金牌号用化学元素及数字表示，数字表示该元素的平均含量。在牌号的最前面用“z”表示铸造，例 如ZAISi7Mg，表示铸造铝合金，平均含硅量为7％，平均含镁量小于1％。另外还有用合金代号表示法，合金代号由字母“z”、“L”(分别是“铸”、“铝”的汉语拼音第一个字母)及其后的三位数字组成。zL后面第一个数字表示台金系列．其中1、2、3、4分别表示铝硅、铝铜，铝镁．铝锌系列合金，ZL舌面第二位、第三位两个数字表示顺字号。优质合金的数字后面附加字母“A”： (2)合金铸造方法和变质处理代号。 S——砂型铸造； J——金属型铸造； R——熔模铸造； K——壳型铸造； B——变质处理。 (3)合金状态代号。 F——铸态； T1——人工时效；
牌号 化学成分(质量分数)，% C(碳)Si(硅)Mn(锰)P(磷)，S(硫)Cr(铬)Ni(镍)Mo(钼)Cu(铜) ZG30Mn 0.27～0.34 0.30～0.50 1.20～1.50 ≤0.035 ————ZG40Mn 0.35～0.45 0.30～0.45 1.20～1.50 ≤0.035 ————ZG40Mn2 0.35～0.45 0.20～0.40 1.60～1.80 ≤0.035 ————ZG50Mn2 0.45～0.55 0.20～0.40 1.50～1.80 ≤0.035 ————ZG20Mn (ZG20SiMn) 0.12～0.22 0.60～0.80 1.00～1.30 ≤0.035 —≤0.40 ——ZG35Mn (ZG35SiMn) 0.30～0.40 0.60～0.80 1.10～1.40 ≤0.035 ————ZG35SiMnMo 0.32～0.40 1.10～1.40 1.10～1.40 ≤0.035 —0.20～0.30 ≤0.30 ZG35CrMnSi 0.30～0.40 0.50～0.75 0.90～1.20 ≤0.035 0.50～0.80 ———ZG20MnMo 0.17～0.23 0.20～0.40 1.10～1.40 ≤0.035 ——0.20～0.35 ≤0.30 ZG55CrMnMo (ZG5CrMnMo) 0.50～0.60 0.25～0.60 1.20～1.60 ≤0.035 0.60～0.90 —0.20～0.30 ≤0.30 ZG40Cr1 (ZG40Cr) 0.35～0.45 0.20～0.40 0.50～0.80 ≤0.035 0.80～1.10 ———ZG34Cr2Ni2Mo (ZG34CrNiMo) 0.30～0.37 0.30～0.60 0.60～1.00 ≤0.035 1.40～1.70 1.40～1.70 0.15～0.35 —ZG20CrMo 0.17～0.25 0.20～0.45 0.50～0.80 ≤0.035 0.50～0.80 —0.40～0.60 —ZG35Cr1Mo (ZG35CrMo) 0.30～0.37 0.30～0.50 0.50～0.80 ≤0.035 0.80～1.20 —0.20～0.30 —ZG42Cr1Mo (ZG42CrMo) 0.38～0.45 0.30～0.60 0.60～1.00 ≤0.035 0.80～1.20 —0.20～0.30 —ZG50Cr1Mo (ZG50CrMo) 0.46～0.54 0.25～0.50 0.50～0.80 ≤0.035 0.90～1.20 —0.15～0.25 —ZG65Mn 0.62～0.70 0.17～0.37 0.90～1.20 ≤0.035 ————ZG28NiCrMo 0.25～0.30 0.30～0.80 0.60～0.90 ≤0.035 0.35～0.85 0.40～0.80 0.35～0.55 —ZG30NiCrMo 0.25～0.35 0.30～0.60 0.70～1.00 ≤0.035 0.60～0.90 0.60～1.00 0.35～0.50 —
A356铸造铝合金生产工艺流程 目录 第一章概述 第一节铝合金的定义、性质和用途 第二节铝合金的分类及表示方法 第三节 A356合金的成分、组织和性能 第四节 A356合金的生产设备 第二章 A356合金的生产工艺 第一节 A356合金的生产工艺流程第二节熔炼 （1）铝熔体的特点 （2）铝熔体的精炼与净化 （3）熔炼工艺参数对铸锭质量的影响 第三节铸造 （1）铸造方法的分类 （2）铸造原理 （3）铸造工艺参数对铸锭质量的影响 第四节熔铸工艺 （1）配料工艺 （2）熔炼工艺 （3）铸造工艺 （4）取样工艺
第三章 A356合金常见缺陷及预防措施 第一节化学成分 第二节外观质量 第三节低倍针孔度 （1）针孔的定义与分类 （2）针孔形成的原因 （3）形成气孔的H2来源 （4）预防针孔形成的工艺措施 第一章概述 第一节铝合金的定义、性质和用途 所谓铝合金就是在工业纯铝中加入适量的其他元素，使铝的本质得到该善，以满足工业上和人们生活中的各种需要。由于其比重小，比强度高，具有良好的综合性能，因此，被广泛用于航空工业、汽车制造业、动力仪表、工具及民用器皿制造等方面。 第二节铝合金的分类及表示方法 铝合金可分为两大类：变形铝合金和铸造铝合金，变形铝合金要先铸成锭，用于压延或拉伸，如：管、棒和板等；铸造铝合金，用于铸造固定铸件，如：活塞、汽缸和支架等。 变形铝合金牌号的表示方法大致有两种： 1、国家标准
用第一个字母L表示工业纯铝或铝合金，（取铝的汉语拼音第一个字母）。 第二个字母表示铝合金类别，下面几个字母分别表示： G——工业高纯铝 F——防锈铝合金 Y——硬铝合金 C——超硬铝合金 D——锻造铝合金 T——特殊铝合金 字母后面的数字表示该类合金的序号。如LF3表示3号防锈铝合金；LD2表示2号锻造铝合金；LY12表示12号硬铝合金；LC4表示4号超硬铝合金；LT21表示21号特殊铝合金。 2、引用美国四位数铝合金牌号表示方法，作为国家标准第一位数字表示铝合金系列，如： 1XXX 表示纯铝 2XXX 表示AL－Cu系合金 3XXX 表示AL－Mn系合金 4XXX 表示AL－Si系合金 5XXX 表示AL－Mg系合金 6XXX 表示AL－Mg－Si系合金 7XXX 表示AL－Zn系合金 8XXX 表示AL和其它元素的合金 9XXX 表示尚未使用的系列 最后两位数字表示某种具体的铝合金或铝的纯度，第二位数字表示对原来的合金或杂质范围的修改。 铸造铝合金牌号的表示方法：
一铝的基本特性与应用范围 二铝及铝合金的分类 纯铝比较软，富有延展性，易于塑性成形。如果根据各种不同的用途，要求具有更高的强度和改善材料的组织和其他各种性能，可以在纯铝中添加各种合金元素，生产出满足各种性能和用途的铝合金。 铝合金可加工成板、带、条、箔、管、棒、型、线、自由锻件和模锻件等加工材(变形铝合金)，也可加工成铸件、压铸件等铸造材(铸造铝合金)。
纯铝— 1×××系，如1000合金 非热处理型合金 Al-Mn系合金— 3×××系，如3003合金 Al-Si系合金— 4×××系，如4043合金变形铝合金 Al-Mg系合金— 5×××系，如5083合金 Al-Cu系合金— 2×××系，如2024合金 Al-Mg-Si系合金— 6×××系，如6063合金铝及热处理型合金 Al-Zn-Mg系合金—7×××系，如7075合金铝合金 Al-其它元素— 8×××系，如8089合金 纯铝系 非热处理型合金 Al-Si系合金，如ZL102合金 Al-Mg系合金，如ZL103合金 铸造铝合金 Al-Cu-Si系合金，如ZL107合金 Al-Cu-Mg-Si系合金，如ZL110合金 热处理型合金 Al-Mg-Si系合金，如ZL104合金 Al-Mg-Zn系合金，如ZL305合金
3 变形铝合金分类、牌号和状态表示法 3. 1 变形铝合金的分类 变形铝合金的分类方法很多，目前，世界上绝大部分国家通常按以下三种方法进行分类。 ⑴按合金状态图及热处理特点分为可热处理强化铝合金和不可热处理强化铝合金两大类。不可热处理强化铝合金（如：纯铝、Al-Mn、Al-Mg、Al-Si系合金）和可热处理强化铝合金（如：Al-Mg-Si、Al-Cu、Al-Zn-Mg 系合金）。 ⑵按合金性能和用途可分为：工业纯铝、光辉铝合金、切削铝合金、耐热铝合金、低强度铝合金、中强度铝合金、高强度铝合金（硬铝）、超高强度铝合金（超硬铝）、锻造铝合金及特殊铝合金等。 ⑶按合金中所含主要元素成分可分为：工业纯铝（1×××系），Al-Cu合金（2×××系），Al-Mn合金（3×××系），Al-Si合金（4×××系），AL-Mg合金（5×××系），Al-Mg-Si合金（6×××系），Al-Zn-Mg 合金（7×××系），Al-其它元素合金（8×××系）及备用合金组（9×××系）。 这三种分类方法各有特点，有时相互交叉，相互补充。在工业生产中，大多数国家按第三种方法，即按合金中所含主要元素成分的4位数码法分类。这种分类方法能较本质的反映合金的基本性能，也便于编码、记忆和计算机管理。我国目前也采用4位数码法分类。 3. 2 中国变形铝合金的牌号表示法 根据GB/T16474 — 1996“变形铝及铝合金牌号表示方法”，凡化学成分与变形铝及铝合金国际牌号注册协议组织（简称国际牌号注册组织）命名的合金相同的所有合金，其牌号直接采用国际四位数字体系牌号，未与国际四位数字体系牌号的变形铝合金接轨的，采用四位字符牌号（但试验铝合金在四位字符牌号前加X）命名，并按要求注册化学成分。 四位字符体系牌号的第一、三、四位为阿拉伯数字，第二位为英文大写字母（C、I、L、N、O、P、Q、Z字母除外）。牌号的第一位数字表示铝及铝合金的组别，如1×××系为工业纯铝，2×××为Al-Cu系合金，3×××为Al-Mn系合金，4×××为Al-Si系合金，5×××为Al-Mg系合金，6×××为Al-Mg-Si系合金，7×××为Al-Zn-Mg系合金，8×××为Al-其它元素合金，9×××为备用合金组。 除改型合金外，铝合金组别按主要合金元素来确定，主要合金元素指极限含量算术平均值为最大的合金元素。当有一个以上的合金元素极限含量算术平均值同为最大时，应按Cu、Mn、Si、Mg、Mg2Si、Zn、其它元素的顺序来确定合金组别。牌号的第二位字母表示原始纯铝或铝合金的改型情况，最后两位数字用以标识同一组中不同的铝合金或表示铝的纯度。 我国的变形铝及铝合金表示方法与国际上较通用的方法基本一致。 3.3 中国变形铝合金状态代号及表示方法 根据GB/T16475–1996标准规定，基础状态代号用一个英文大写字母表示。细分状态代号采用基础状态代号后跟一位、两位或多位阿拉伯数字表示。 3.3.1基础状态代号
6063铝合金 6063铝合金广泛用于建筑铝门窗、幕墙的框架，为了保证门窗、幕墙具有高的抗风压性能、装配性能、耐蚀性能和装饰性能，对铝合金型材综合性能的要求远远高于工业型材标准。在国家标准GB/T3190中规定的6063铝合金成分范围内，对化学成分的取值不同，会得到不同的材质特性，当化学成分的范围很大时，其性能差异会在很大范围内波动，以致型材的综合性能会无法控制。 6063铝合金化学成分的概述 6063铝合金的化学成分成为生产优质铝合金建筑型材的最重要的一环。 1、合金元素的作用及其对性能的影响 6063铝合金是AL-Mg-Si系中具有中等强度的可热处理强化合金，Mg和Si是主要合金元素，优选化学成分的主要工作是确定Mg和Si的百分含量(质量分数，下同)。1．1Mg的作用和影响Mg和Si组成强化相Mg2Si，Mg的含量愈高，Mg2Si的数量就愈多，热处理强化效果就愈大，型材的抗拉强度就愈高，但变形抗力也随之增大，合金的塑性下降，加工性能变坏，耐蚀性变坏。1．2Si的作用和影响Si的数量应使合金中所有的Mg都能以Mg2Si相的形式存在，以确保Mg的作用得到充分的发挥。随着Si含量增加，合金的晶粒变细，金属流动性增大，铸造性能变好，热处理强化效果增加，型材的抗拉强度提高而塑性降低，耐蚀性变坏。 2、Mg和Si含量的选择 2．1 Mg2Si量的确定2．1．1 Mg2Si相在合金中的作用Mg2Si在合金中能随着温度的变化而溶解或析出，并以不同的形态存在于合金中：(1)弥散相β’’固溶体中析出的Mg2Si相弥散质点，是一种不稳定相，会随温度的升高而长大。(2)过渡相β’是β’’由长大而成的中间亚稳定相，也会随温度的升高而长大。(3)沉淀相β是由β’相长大而成的稳定相，多聚集于晶界和枝晶界。能起强化作用Mg2Si相是当其处于β’’弥散相状态的时候，将β相变成β’’相的过程就是强化过程，反之则是软化过程。2．1．2Mg2Si量的选择6063铝合金的热处理强化效果是随着Mg2Si 量的增加而增大。当Mg2Si的量在0．71%～1．03%范围内时，其抗拉强度随Mg2Si 量的增加近似线性地提高，但变形抗力也跟着提高，加工变得困难。但Mg2Si量小于0．72%时，对于挤压系数偏小(小于或等于30)的制品，抗拉强度值有达不到标准要求的危险。当Mg2Si量超过0.9%时，合金的塑性有降低趋势。GB/T5237．1—2000标准中要求6063铝合金T5状态型材的σb≥160MPa，T6状态型材σb≥205MPa，实践证明．该合金的最高可达到260MPa。但大批量生产的影响因素很多，不可能确保都达到这么高。综合的考虑，型材既要强度高，能确保产品符合标准要求，又要使合金
合金的铸造性能 合金的铸造性能--指在一定的铸造工艺条件下某种合金获得优质铸件的能力，即在铸造生产中表现出来的工艺性能，如充型能力、收缩性、偏析倾向性、氧化性和吸气性等 等。 研究之必要--合金铸造性能的好坏，对铸造工艺过程、铸件质量以及铸件结构设计都有显著的影响。因此，在选择铸造零件的材料时，应在保证使用性能的前提下，尽可能选用铸造性能良好的材料。但是，实际生产中为了保证使用性能，常常要使用一些铸造性能差的合金。此时，则应更加注意铸件结构的设计，并提供适当的铸造工艺条件，以获得质量良好的铸件。因此，充分认识合金的铸造性能是十分必要 的。 合金的铸造性能包括： 1.充型能力 2.凝固与收缩 3.偏析 4.吸气
●合金的铸造性能——合金的充型能力 1 合金的充型能力定义 定义--液态合金充满铸型，获得尺寸正确、轮廓清晰的铸件的能力，称为液态合金的充型能力。 液态合金充型过程是铸件形成的第一个阶段。其间存在着液态合金的流动及其与铸型之间的热交换等一系列物理、化学变化，并伴随着合金的结晶现象。因此，充型能力不仅取决于合金本身的流动能力，而且受外界条件，如铸型性质、浇注条件、铸件结构等因素的影响。 2 对铸件质量的影响 对铸件质量的影响--液态合金的充型能力强，则容易获得薄壁而复杂的铸件，不易出现轮廓不清、浇不足、冷隔等缺陷；有利于金属液中气体和非金属夹杂物的上浮、排出，减小气孔、夹渣等缺陷；能够提高补缩能力，减小产生缩 孔、缩松的倾向性。 3 影响合金充型能力的因素及工艺对策 (1)合金的流动性
定义--流动性是指液态合金的流动能力。它属于合金的固有性质，取决于合金的种类、结晶特点和其他物理性质(如粘度越小，热容量越大；导热率越小，结晶潜热越大；表面张力越小，则流动性越好)。 测定方法--为了比较不同合金的流动性，常用浇注标准螺旋线试样的方法进行测定。在相同的铸型(一般采用砂型)和浇注条件(如相同的浇注温度或相同的过热温度)下获得的流动性试样长度，即可代表被测合金的流动性。常用铸造合金中灰铸铁、硅黄铜流动性最好，铸钢最差。对于同一种合金，也可以用流动性试样来考察各种铸造工艺因素的变动对其充型能力的影响。所得的流动性试样长度是液态金属从浇注开始至停止流动时的时间与流动速度的乘积。所以凡是对以上两个因子有影响的因素都将对流动性(或充型能 力)产生影响。 合金的化学成分决定了它的结晶特点，而结晶特点对流动性的影响处于支配地位。具有共晶成分的合金(如碳的质量分数为4.3%的铁碳合金等)是在恒温下凝固的，凝固层的内表面比较光滑，对后续金属液的流动阻力较小，加之共晶成分合金的凝固温度较低，容易获得较大的过热度，故流动性好；除共晶合金和纯金属以外，其他成分合金的凝固是在一定温度范围内进行的，铸件截面中存在液、固并存的
合金化学成分 变形铝合金化学成分化学成分(质量分数)/% 序 号牌号 Si Fe Cu Mn Mg Cr Ni Zn 其他Ti Zr 其他Al 备注 1 1A99 0.003 0.003 0.005 0.00299.99LG5 2 1A97 0.015 0.015 0.005 0.00599.97LG4 3 1A95 0.03 0.03 0.01 0.00599.95 4 1A93 0.04 0.04 0.01 0.00799.93LG3 5 1A90 0.0 6 0.06 0.01 0.0199.9LG2 6 1A85 0.08 0.1 0.01 0.0199.85LG1 7 1A80 0.15 0.15 0.03 0.02 0.02 0.03 Ca0.03,V0.05 0.03 0.0299.8 8 1A80A 0.15 0.15 0.03 0.02 0.02 0.06 Ca0.03 0.02 0.0299.8 9 1070 0.2 0.25 0.04 0.03 0.03 0.04 V0.05 0.03 0.0399.7 10 1070A 0.2 0.25 0.03 0.03 0.03 0.07 0.03 0.0399.7 11 1370 0.1 0.25 0.02 0.01 0.02 0.01 0.04 Ca0.03,V+Ti0.02,B0.020.020.199.7 12 1060 0.25 0.35 0.05 0.03 0.03 0.05 V0.05 0.03 0.0399.6 13 1050 0.25 0.4 0.05 0.05 0.05 0.05 V0.05 0.03 0.0399.5 14 1050A 0.25 0.4 0.05 0.05 0.05 0.07 0.05 0.0399.5 15 1A50 0.3 0.3 0.01 0.05 0.05 0.03 Fe+Si0.45 0.0399.5LB2 16 1350 0.1 0.4 0.05 0.01 0.01 0.05 Ca0.03,V+Ti0.02,B0.050.030.199.5 17 1145 Si+Fe0.55 0.05 0.05 0.05 0.05 V0.05 0.03 0.0399.45 18 1035 0.35 0.6 0.1 0.05 0.05 0.1 V0.05 0.03 0.0399.35 19 1A30 0.10~0.20 0.15~0.30 0.05 0.01 0.01 0.01 0.02 0.02 0.0399.3L4-1
WORD 格式可编辑 世界各国压铸铝合金成分牌号对照表 1. 铝合金 GB/T 15115-94 压铸铝合金的化学成分和力学性能表 力学性能 化学成份 序号合金牌号合金代号(不低于) 布氏硬度硅铜锰镁铁镍钛锌铅锡铝抗拉强度伸长度 HB5/250 10.0 1YZA1Sil2YL102≤0.6≤0.6≤0.05≤ 1.2≤0.3余220230 13.0 YZA1Si10M 8.00.20.17 2YL104≤0.3≤ 1.0≤0.3≤ 0.05≤0.01余220260 g 0.50.50.30 YZA1Si12C 1.0 1.00.30.4 3YL108≤ 1.0≤0.05≤1.0≤ 0.05≤0.01余240170 u2 3.0 2.00.9 1.0 YZA1Si9Cu 7.5 3.0 4YL112≤0.5≤0.3≤ 1.2≤0.5≤1.2≤ 0.1≤0.1余240190 4 9.5 4.0 YZA1Si11C 9.6 1.5 5YL113≤0.5≤0.3≤ 1.2≤0.5≤1.0≤ 0.1≤0.1余230185 u3 12.0 3.5 YZA1Si17C 16.0 4.00.45 6YL117≤0.5≤ 1.2≤0.1≤ 0.1≤1.2余220<180 u5Mg 8.0 5.00.65 YZA1Mg50.80.1 4.5 7YL302≤0.1≤ 1.2≤ 0.2≤ 0.2余220270 Sil 1.30.4 5.5 二. 日本工业标准 JIS H5302:2000 日本压铸铝合金化学成分表 JIS 牌 Cu Si Mg Zn Fe Mn Ni Sn Pb Ti Al ISO 牌号 号 ADC1<1.011.0-13.0<0.3<0.5<1.3<0.3<0.5<0.1余量
