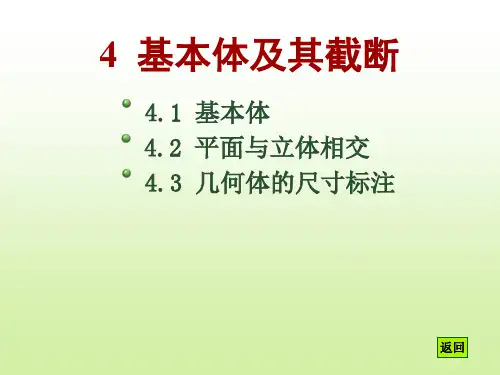

基本体及其截断

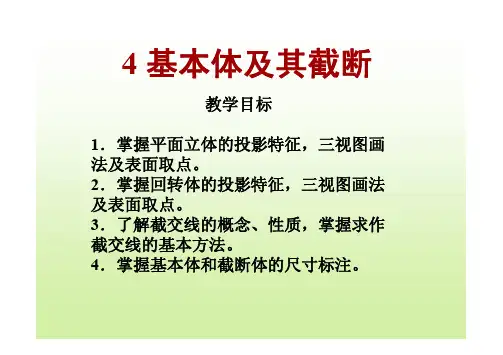

教学目标
1．掌握平面立体的投影特征，三视图画法及表面取点。
2．掌握回转体的投影特征，三视图画法及表面取点。
3．了解截交线的概念、性质，掌握求作截交线的基本方法。
4．掌握基本体和截断体的尺寸标注。
4.2 平面与立体相交
截断体：形体被平面截断后分成两部分，
每部分均称为截断体。
截平面 —— 用来截断形体的平面。
截交线 —— 截平面与立体表面的交线
截断面 —— 由交线围成的平面图形。
讨论的问题：截交线的分析和作图 。
4.2.1 平面体的截交
★ 平面体截交线的性质：
平面立体的截交线一定是一个封闭的平面多边形，多边形的各顶点是截
平面与被截棱线的交点，即立体被截断几条棱，那么截交线就是几边形。 截交线是截平面与立体表面的共有线。
★ 求平面体截交线的实质：
求截平面与立体上被截各棱的交点或截平面与立体表面的交线，然后依
次连接而得。
截交线
截断体
截断面
★ 求截交线的步骤：
1. 空间及投影分析
分析截平面与体的相对位置
2. 画出截交线的投影 依次连接各顶点成多边形，
3. 完善轮廓。
一、 棱柱的截断
例1：求正五棱柱被截切后的俯视图和左视图。
1 2 3 4 5
例2：补全六棱柱被截切后的俯视图和左视图。
二、棱锥的截断
例1：求四棱锥被截切后的俯视图和左视图。
例2: 求八棱柱被平面P截切后的俯视图。
4.2.2 曲面体的截交
(1) 曲面体截交线的性质：
?截交线是截平面与回转体表面的共有线。
?截交线的形状取决于回转体表面的形状及
截平面与回转体轴线的相对位置。
?截交线都是封闭的平面图形（封闭曲线或由直线和曲线围成）。
(2) 求曲面体截交线的实质：
?求截平面与曲面上被截各素线的交点，然后依次光滑连接。
例1：圆柱被正垂面截断，求作其视图
一、分析:截交线的已知投影？
截交线的空间形状？
截交线的侧面投影是什么形状？
二、求截交线: ★找特殊点
★补充一般点
★光滑连接各点
三、完善轮廓
例2:结果和立体图
二、圆锥的截断
例1: 圆锥被正垂面截断，完成三视图。
例2：求作切口圆锥台的左、俯视图。
分析：圆锥台切口由三个平面切割而成，分析各截交线的空间形状和投影特性。
例3：求半球体被截后的俯视图和左视图。
1.水平面截圆球的截交线的投影，在俯视图上为部分圆弧，在侧视图上积聚为直线。
2.两个侧平面截圆球的截交线的投影，在侧视图上为部分圆弧，在俯视图上积聚为直线。
本节小结
1．截断体上的截交线
（1）平面体上的截交线，一般是由直线围成的封闭多边形。多边形的也是截平面与棱面的相交。
（2）回转体上的截交线，其形状取决于被截回转体的轴线的相对位置。截交线是截平面与回转体表面的共有线。
3．解题方法与步骤
（1）投影分析：
分析截平面与被截立体的相对位置，以确定截交线的形状。
分析截平面与被截立体对投影面的相对位置，以确定截交线
的投影特征。
（2）求截交线：
当截交线的投影为非圆曲线时，要先找全特殊点，再补充一
般点，最后光滑连接曲线，并完善轮廓的投影。
完整和不完整的基本体（柱，锥，球，环）是构成形体的基本组成部分，研究它们的投影是为后面学习组合体打基础。本章要求重点掌握。1．基本的三视图画法及表面取点
平面体表面取点——利用平面上取点的方法
圆柱表面取点——利用柱面投影的积聚法
圆锥表面取点——用素线法和辅助圆成
圆球表面取点——用辅助圆法（纬圆法）
