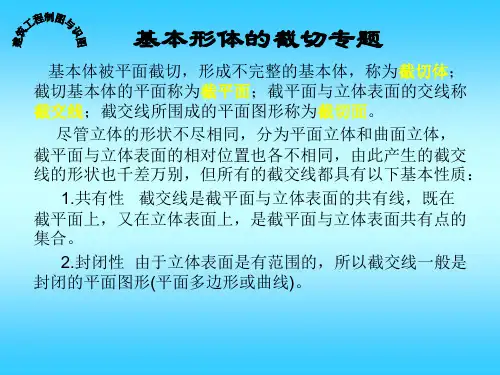

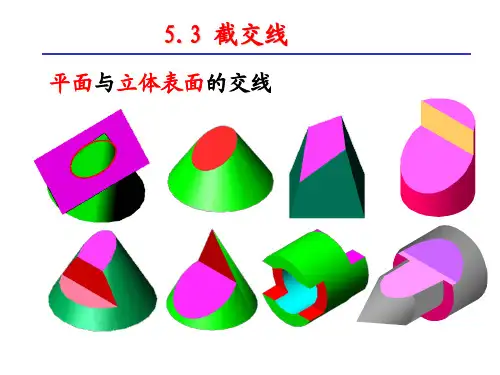

球体截切
四棱柱顶面截切
四边形截断四棱柱
五棱柱截切
圆柱三段截切
-by 南陵湖
专业年级工程制图（一）试题考试类型：闭卷试卷类型：B卷考试时量：120 分钟 一、单项选择题（本大题共7小题，每小题2分，共14分） 1、工程图制图标准中规定的幅面代号为A3的幅面尺寸为（ D ） A、841×1189 B、594×841 C、420×594 D、297×420 2、下列选项中那一项不是中心投影法和平行投影法的共有基本性质（ B ） A、同素性 B、定比性 C、从属性 D、积聚性 3、在W面反映实形，在H面和V面积聚成直线且平行于相应坐标轴的平面为（ C ） A、水平面 B、正平面 C、侧平面 D、任意倾斜平面 4、轴测投影图是利用（ A ）绘制的。 A、斜投影法 B、中心投影法 C、平行投影法 D、正投影法 5、已知一直线与正垂线垂直，则该直线为（ B ） A、水平线 B、正平线 C、侧平线 D、铅垂线 6、下列曲面中，属于曲线面的是（ D ） A、圆柱面 B、圆锥面 C、双曲抛物面 D、圆环面 7、正圆锥被一平面截切，截交线为椭圆时，截平面的位置为（ A ） 二、填空题（本大题共10小题，每空1分，共26分） 1、根据国家制图标准规定，10号汉字的尺寸系列为（mm）____10*7____。 2、在平行投影法中，可分为正投影法和_____斜投影法_______。 3、尺寸标注的四要素为_____尺寸界线______、______尺寸线______、___尺寸起止符号____、
______尺寸数字_____。 4、工程上常用的四种图示方法有：______多面正投影法_______、______轴侧投影法______、_______标高投影法_____、______透视投影法______。 5、投影图的度量关系必须遵守“三等”规律，将之简化为口诀为____长对正______、_____高平齐____、______宽相等_______。 6、两立体相交连接也称相贯，根据相贯线的数量，相贯可分为____全贯___和___互贯___。 7、曲线根据点的运动规律可分为______规则曲线______和_____不规则曲线_____。 8、______正面图______、_______平面图_______、________侧面图_____是三个最基本的视图，合称为三视图或三面图。 9、剖视图按其剖切位置的不同可分为：_____全剖面图_______、______半剖面图________、_______局部剖面图________。 10、在对组合体的三视图进行标注时，应注出如下三种尺寸：______定形尺寸___________、______定位尺寸______、________总体尺寸_________。 三、判定两直线的相对位置(平行、相交、交叉)。(本大题共4小题，每小题2分，共8分) 1、___平行__ 2、___交叉___ 3、__相交__ 4、___交叉___ 四、已知直线AB与CD垂直相交，求直线CD的正面投影。(本大题共8分)
工程制图期末复习试题 一、填空题 1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜 时称之为。正棱柱、斜棱柱 2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。截 交线、断面 3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。直线、椭 圆 4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。空间曲线 5.侧平线的_________投影反映直线的实长。侧面 6.求圆锥面上的点的投影常用法和法。纬圆、素线 7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测 图。正、斜 8.组合体尺寸分为，和尺寸三种。定形、定位、总体 9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺 寸之比。图样、实物 10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。直径、半 径 11.正等轴测图的伸缩系数是，简化伸缩系数是。0.82、1 12.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的 尺寸数值是______（一样的，不一样的）。不同、一样的 13.投影法分和两大类。中心投影法、平行投影法 14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。矩形 15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。圆 二、判断题 棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。（）√ 求棱锥面上点的投影，可以利用素线法来做。（）╳ 平面立体相贯，相贯线可能是一组也可能是两组。（）√ 曲线的投影只能是曲线。（）╳ 直线的投影只能是直线。（）╳ 平面截割圆柱，截交线有可能是矩形。（）√ 正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。（）╳ 三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。（）√ 立体的投影图中，正面投影反映形体的上下前后关系和正面形状。（）╳
工程制图复习试题 一、填空题 1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜 时称之为。正棱柱、斜棱柱 2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。截 交线、断面 3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。直线、椭 圆 4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。空间曲线 5.侧平线的_________投影反映直线的实长。侧面 6.求圆锥面上的点的投影常用法和法。纬圆、素线 7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测 图。正、斜 8.组合体尺寸分为，和尺寸三种。定形、定位、总体 9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺 寸之比。图样、实物 10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。直径、半 径 11.正等轴测图的伸缩系数是，简化伸缩系数是。0.82、1 12.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的 尺寸数值是______（一样的，不一样的）。不同、一样的 13.投影法分和两大类。中心投影法、平行投影法 14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。矩形 15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。圆 二、判断题 1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。（√）2求棱锥面上点的投影，可以利用素线法来做。（╳）3平面立体相贯，相贯线可能是一组也可能是两组。（√）4曲线的投影只能是曲线。（╳）5直线的投影只能是直线。（╳）6平面截割圆柱，截交线有可能是矩形。（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。（╳） 三、选择题 下列不是曲面立体术语的是（）。 A 素线 B 纬圆 C 椭圆 D 轴线 平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。 A 矩形 B 圆 C 椭圆 D 都有可能 平面截割圆锥时，当截平面通过锥顶于圆锥体相交时，截交线为（） A 圆或椭圆 B 等腰三角形 C 抛物线 D 双曲线 求直线与平面立体相交时的贯穿点不会用到的方法（）
《工程制图》学习方法 --机电工程学院 引言：《工程制图》是我们机械专业学生的必修技术基础课程，是其它后续专业课的基础。所以它对我们的重要性不言而喻。经过了一个多学期的学习，作为学习委员的我有好多经验和心得可以和大家进行交流和体会。 一、基础视图部分 1.对课程的认识 《工程制图》是我们机械专业学生以及其他理工科专业学生的必修技术基础课程，是其它后续专业课的基础。本课程的学习，对正投影的基本理论及其应用，机械图样的绘制和阅读等有一个比较深入的了解。利用基本理论和基本定理，对空间几何问题进行分析和求解作图。利用线面分析法和形体分析法，对组合体、零件、装配体进行分析和作图。并为图解实际的机械问题打下良好的基础。 2.经过课程学习后要具备的能力 我们做为未来的工程技术人员，通过本课程的学习，我感觉自己熟练地掌握这一技术语言，具备绘制和阅读工程图样基本能力。我们在工程制图的学习过程中，渐渐地养成了以下几种能力。 1)绘制和阅读工程图样的基本能力；
2)解决空间几何问题的图解能力，以及将科学技术问题抽象为几何问题的初 步能力； 3)空间构思能力、分析能力和表达能力； 4)计算机绘图的基本技能方法； 5)耐心细致的工作作风和严肃认真的工作态度。 3、课程中难点、重点总结 难点总结点、线、面相对位置 求直线与平面的交点，求平面与平面的交线利用变换投影面法求解空间几何问题 一个立体被多个平面截切其截交线的作图方局部剖视图中剖切范围的确定，表达方法的选形体分析法 组合体的投影分析
4.学习方法和注意的问题 1) 要紧密联系前面所学习过的点、线、面的投影性质，熟记平面立体、曲面立体的投影特点；进而理解和掌握用平面截切圆柱、圆锥、圆 球的截交线形 状；相贯线的弯曲方向 及特殊情况下的相贯线； 2) 要熟习掌握以下基本作图方法：平面立体、曲面立体表面上取点、取线 的作图方法；截交线的作图方法；相贯线作图中的表面取点法和辅助 内 容 1-1 点的投影 1-2 直线的投影 1-3 直线段的实长和对投影面的倾角 1-4 直线上的点 1-5 两直线的相对位置 1-6 平面的投影 1-7各类平面的投影特点 1-8平面上的点和直线 3-1投影变换的方法 3-2换面法 3-3 旋转法 4-1曲线的形成与投影 4-2曲面的形成与表达方法 5-1立体的投影 5-2平面与立体相交 5-3平面体与平面体相交 5-4平面体与曲面体相交 5-5曲面体与曲面体相交 6-1三视图的形成与投影规律9-2组合 体的形体分析 6-3组合体的视图画法 6-4视图上的尺寸标注 6-5组合体的构形设计
基于国际合作的《工程制图》多维教学资源建设与推广 冯开平莫春柳唐西隆李冰唐超兰 科学总结 二〇一三年三月
基于国际合作的《工程制图》多维教学资源 建设与推广（科学总结） 冯开平莫春柳唐西隆李冰唐超兰 前言 近年来，随着高等教育改革的深入，高等教育国际化的实施逐渐由“国家政府主导型”向“院校主导型”转变，高校成为推进教育国际化的主体。 广东工业大学顺应高教改革浪潮，全力推进国际化教育，多年来坚持《工程制图》课程改革，践行国际化教学，在多个领域开展持久的国际合作，引进国外先进的教学理念、科学的课程体系设置和创新教学方法，探索本科专业基础课程国际化教学途径。 基于持续深入国际合作的深厚积淀，依托国家级精品课程建设成果，博采众家之长，构建独具特色的《工程制图》多维教学资源。通过多渠道积极推广建设成果，使其在更广阔的领域发挥积极作用。 多维教学资源由系列教材、多媒体软件和开放的网络资源构成，注入更多适用于研究性学习、探究协作学习的互动内容，全方位、立体化的教学资源覆盖教学各个环节，呈现多维并重、相互渗透、互为补充的融合效应，基于国际合作的资源建设成果具有广泛的影响力和辐射力，得到国内外专家高度评价。 1 基本内容 1.1持续开展国际合作，为优质教学资源建设奠定坚实基础 多年来，我系在《工程制图》教学中持续开展国际合作，选派多名教师到国外讲学、进修、参加学术会议。截止 2012年，我系19人次参加过国际图学教育研讨会，其中我系作为主办单位成功举办了第11届几何与图学国际会议（2004年，广州），会务各项工作以及展示的教学成果得到了来自三十多个国家的与会代表的高度评价。 通过“请进来，走出去”，引进国外先进的教学理念和课程教学体系。从1998年到2012年，先后与波兰格但斯克工业大学、华沙工业大学、克拉科夫工业大
工程制图与CAD课程标准 一、课程性质与作用 课程的性质：本课程是应用电子技术专业的专业基础课程。本课程中各学习情境包括学习正投影的基本理论及其应用，学习、贯彻《技术制图与机械制图》国家标准及其他有关规定，注重深入生产实际，不断丰富自己的感性认识和实践知识，加快树立空间想象能力和空间构想能力。 课程的作用：本课程是本专业学习的重要课程环节，在人才培养方案中起着重要作用的作用，在为实现专业人才培养目标所设置的课程体系中处于十分重要的地位。为后续专业课程的学习及学生的职业发展打下良好的理论和专业技术基础。 二、课程的教育目标 本课程具有较强的操作性、实践性和技能性。致力于培养高素质技能型的绘图人员，使之具有图解空间几何问题的初步能力，培养手工仪器绘图、计算机绘图机手工草图等综合绘图能力，掌握较强的绘图方法和技能、技巧，具有查阅有关标准及手册的能力；培养绘制和阅读零、部件等机械图样的能力。养成善于观察、独立思考的习惯，具有敬业、诚信、严谨的工作作风和良好的职业道德素养；具备自学能力、文字表达能力、团队沟通能力和可持续发展能力。 （一）知识目标 1．具有图解空间几何问题的初步能力 2．培养手工仪器绘图、计算机绘图机手工草图等综合绘图能力，掌握较强的绘图方法和技能、技巧 3．掌具有查阅有关标准及手册的能力；培养绘制和阅读零、部件等机械图样的能力（二）素质目标 1．培养学生认真负责的工作态度和严谨细致的工作作风； 2．具有良好的逻辑性、合理性的科学思维方法能力； 3．能不断积累经验，并从中归纳并找出共性的能力；为以后的设计打下坚实的基础； 4．培养学生团队意识和合作能力； 5．培养学生展示自己的能力 6．培养学生良好的职业道德和勇于创新、爱岗敬业、精益求精的工作作风； 7．培养学生严谨的学习态度和一丝不苟的工作作风； 8．培养学生接受新事物的能力； （三）能力目标 1．注意培养独立分析和解决问题的能力 2．逐步培养空间逻辑思维与形象思维的能力； 3．具备中等复杂零件的绘图与识图能力；
