一、研究问题：FDMA、TDMA、CDMA三种多址技术特点比较分析
二、概念：
多址技术：是指把处于不同地点的多个用户接入一个公共传输媒质，实现各用户之间通信的技术。多址技术多用于无线通信。多址技术又称为“多址连接”技术。
FDMA：把信道频带分割为若干更窄的互不相交的频带（称为子频带），把每个子频带分给一个用户专用（称为地址）。这种技术被称为“频分多址”技术。
FDMA示意图
TDMA：把时间分割成互不重叠的时段（帧），再将帧分割成互不重叠的时隙（信道）与用户具有一一对应关系，依据时隙区分来自不同地址的用户信号，从而完成的多址连接。
TDMA示意图
CDMA：当以传输信号的码行不同来区分信道建立多址接入时，称为码分多址。
CDMA示意图
三、特性比较概括
FDMA TDMA CDMA 实现的技术频分复用时分复用码分复用
干扰问题需克服的干扰较
多抗干扰能力强
自身多址干扰
容量带宽利用率低容量灵活性
大
系统容量大越区切换较为复杂和困难切换简单软切换实现
四、详细比较分析
1.实现技术：
FDMA是利用频分多址接入技术，以频谱作为信号的分割参量，将用于传输信道的总带宽划分成若干个子频带（或称子信道），每一个子信道传输1路信号，即一个用户占用一个信道；TDMA则是利用时分多址接入技术，以时间作为信号分割的参量，把时间分成周期性的帧，每一帧再分割成若干时隙，每个时隙即是一个信道，达到各路信道在时间轴上不重叠，信号不互相干扰；CDMA它作用的对象是地址码，使用码分多址接入技术，CDMA一种多路方式，多路信号只占用一条信道，故其能极大的提高带宽的利用率。
2.干扰问题：
FDMA系统内的来自自身的干扰比较多，主要有互调干扰、邻道干扰、同频道干扰。由于FDMA系统内的非线性器件产生的各种组合频率成分落入本频带接收机通带内造成对有用信号的干扰，形成互调干扰，但干扰足够大时，会对有用信号形成危害。邻道干扰时指相邻波道信号存在的寄生辐射落入本频带接收机带内造成有用的干扰。移动通信系统中蜂窝小区的设计，使得相邻区群中同信道小区的信号造成干扰，这是同频带干扰。
TDMA系统中，N个时分信道公用一个载波，占据相同带宽，只需一部发信机，互调干扰比FDMA小，抗干扰能力弱于CDMA。
由于FDMA和TDMA具有合理的频带保护带或保护时间，所以接收信号近
似保持正交。但在CDMA系统中，非同步CDMA网中不同的用户的扩频序列不完全正交，从而引起多址干扰，并且，在异步传输信道以及多径传播环境中多址干扰将更为严重，由于移动台是随机分布的，非常容易出现“远近效应”。
3.容量
FDMA系统是将用户分配在时隙相同而频率不同的信道上，把在频分多路传输系统中集中控制的频率段根据要求分配给用户，使其信道容量可根据要求动态地进行交换。
TDMA可以通过采用灵活的时隙分配策略支持综合业务的接入，对媒体和多速率业务具有较大的灵活性。
CDMA系统本身所固有的码分扩频技术加上先进的功率控制、话音激活技术，所以CDMA系统频谱利用率高，容量大。大大节省频谱资源。在用户容量方面有软特性，在DS—CDMA系统中，多加一个用户只是使通信质量略有下降，不会出现硬阻塞现象。
4.越区切换：
FDMA的越区切换相对来说比较困难，因为在FDMA系统中，分配好语音信道后，基站和移动台都是连续传输的，所以在越区切换时，必须瞬时中断传输数十至数百毫秒，以把通信从一频率切换到另一频率上去。虽然对于语音信号瞬时中断问题不大，但是在数据传输中，则会带来数据的丢失。
而在TDMA系统中，越区切换就变得简单多了。由于在TDMA中移动台是不连续的突发式传输，所以切换处理对一个用户单元来说是狠简单的，因为它可以利用空闲时隙检测其他基站，这样越区切换可以在无信息传输时进行，即使传输数据也不会因越区切换而使数据丢失，但TDMA无软切换功能，容易影响服务质量。
CDMA通信系统的独有切换功能是软切换，可有效提高切换可靠性。在切换过程中，移动用户与原基站和新基站都保持通信链路，只有当移动台在新的小区建立稳定通信后，才断开与原基站的联系，所以软切换保证了切换过程中信息传输的连续性，降低了掉话的概率。
五、总结：
由于FDMA频谱利用率低等特点，在不断的技术发展中，演变出正交频分多址接入(OFDMA)，其具有更高的频谱效率和更好的抗衰落性能。更可以把OFDM与时分多址连接方式(TDMA)结合起来。目前，DS-CDMA是第三代移动通信系统的核心技术之一，在未来的移动通信技术发展方向中有可能把OFDM与DS-CDMA融合。技术在不断的进步，以及业务演变和客户数量增长等因素的需求，移动通信系统也在不断的演变，多种技术相结合的方式将是主流，混合码多址技术的出现，可以解决单一多址方式的缺点。
PCB阻抗设计及计算简介
特性阻抗的定义 ?何谓特性阻抗（Characteristic Impedance ，Z0） ?电子设备传输信号线中，其高频信号在传输线中传播时所遇到的阻力称之为特性阻抗;包括阻抗、容抗、感抗等，已不再只是简单直流电的“欧姆电阻”。 ?阻抗在显示电子电路，元件和元件材料的特色上是最重要的参数.阻抗(Z)一般定义为：一装置或电路在提供某特定频率的交流电(AC)时所遭遇的总阻力. ?简单的说，在具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。
设计阻抗的目的 ?随着信号传送速度迅猛的提高和高频电路的广泛应用，对印刷电路板也提出了更高的要求。印刷电路板提供的电路性能必须能够使信号在传输过程中不发生反射现象，信号保持完整，降低传输损耗，起到匹配阻抗的作用，这样才能得到完整、可靠、精确、无干扰、噪音的传输信号。?阻抗匹配在高频设计中是很重要的，阻抗匹配与否关系到信号的质量优劣。而阻抗匹配的目的主要在于传输线上所有高频的微波信号皆能到达负载点，不会有信号反射回源点。
?因此，在有高频信号传输的PCB板中，特性阻抗的控制是尤为重要的。 ?当选定板材类型和完成高频线路或高速数字线路的PCB 设计之后，则特性阻抗值已确定，但是真正要做到预计的特性阻抗或实际控制在预计的特性阻抗值的围，只有通过PCB生产加工过程的管理与控制才能达到。
?从PCB制造的角度来讲，影响阻抗和关键因素主要有： –线宽（w） –线距（s）、 –线厚（t）、 –介质厚度（h） –介质常数（Dk） εr相对电容率(原俗称Dk介质常数)，白容生对此有研究和专门诠释。 注：其实阻焊也对阻抗有影响，只是由于阻焊层贴在介质上，导致介电常数增大，将此归于介电常数的影响，阻抗值会相 应减少4%
《移动通信》综合习题 一、选择题 1．GSM 系统采用的多址方式为（） （A） FDMA （ B） CDMA （ C） TDMA （ D） FDMA/TDMA 2．下面哪个是数字移动通信网的优点（） （A ）频率利用率低（B）不能与ISDN 兼容 （C）抗干扰能力强（D）话音质量差 3． GSM 系统的开放接口是指（） （ A）NSS 与 NMS 间的接口（B）BTS与BSC间的接口 （ C） MS 与 BSS 的接口（D）BSS与NMS间的接口 4．下列关于数字调制说法错误的是（） A 数字调制主要用于2G、 3G 及未来的系统中 B数字调制也包含调幅，调相，调频三类 C频率调制用非线性方法产生，其信号包络一般是恒定的，因此称为恒包络调制或非线性调制 D幅度 / 相位调制也称为线性调制，因为非线性处理会导致频谱扩展，因此线性调制一般比非线性调制有 更好的频谱特性 5．为了提高容量，增强抗干扰能力，在GSM 系统中引入的扩频技术（） （ A）跳频（B）跳时（C）直接序列（D）脉冲线性调频 6．位置更新过程是由下列谁发起的（） （ A）移动交换中心（ MSC ）（B）拜访寄存器（ VLR ） （ C）移动台（ MS）（D ）基站收发信台（BTS） 7． MSISDN 的结构为（） （ A） MCC+NDC+SN（ B）CC+NDC+MSIN （ C） CC+NDC+SN（ D） MCC+MNC+SN 8． LA 是（） （ A）一个 BSC 所控制的区域（ B）一个 BTS 所覆盖的区域 （ C）等于一个小区（ D）由网络规划所划定的区域 9． GSM 系统的开放接口是指（） （ B） NSS 与 NMS 间的接口（ B） BTS 与 BSC 间的接口 （ C） MS 与 BSS 的接口（D） BSS 与 NMS 间的接口 10．如果小区半径 r＝15km ，同频复用距离D＝ 60km ，用面状服务区组网时，可用的单位无线区群的小区最少个数为。（） (A)N ＝4(B)N ＝7（C）N＝ 9(D) N ＝12 11．已知接收机灵敏度为 0.5μ v，这时接收机的输入电压电平 A 为。（） (A)－ 3dBμ v(B)－ 6dBμ v(C) 0dBμ v(D) 3dBμv 12．下列关于数字调制说法错误的是（ B） A 数字调制主要用于 2G、 3G 及未来的系统中 B数字调制也包含调幅，调相，调频三类 C频率调制用非线性方法产生，其信号包络一般是恒定的，因此称为恒包络调制或非线性调制 D幅度 / 相位调制也称为线性调制，因为非线性处理会导致频谱扩展，因此线性调制一般比非线性调制 有更好的频谱特性 13． CDMA 软切换的特性之一是（） （A）先断原来的业务信道，再建立信道业务信道 （B）在切换区域 MS 与两个 BTS 连接 （C）在两个时隙间进行的
阻抗计算说明 Rev0.0 heroedit@https://www.doczj.com/doc/c68628757.html, z给初学者的 一直有很多人问我阻抗怎么计算的. 人家问多了,我想给大家整理个材料,于己于人都是个方便.如果大家还有什么问题或者文档有什么错误,欢迎讨论与指教! 在计算阻抗之前,我想很有必要理解这儿阻抗的意义 z传输线阻抗的由来以及意义 传输线阻抗是从电报方程推导出来(具体可以查询微波理论) 如下图,其为平行双导线的分布参数等效电路: 从此图可以推导出电报方程 取传输线上的电压电流的正弦形式 得 推出通解
定义出特性阻抗 无耗线下r=0, g=0得 注意,此特性阻抗和波阻抗的概念上的差异(具体查看平面波的波阻抗定义) ε μ=EH Z 特性阻抗与波阻抗之间关系可从 此关系式推出. Ok,理解特性阻抗理论上是怎么回事情,看看实际上的意义,当电压电流在传输线传播的时候,如果特性阻抗不一致所求出的电报方程的解不一致,就造成所谓的反射现象等等.在信号完整性领域里,比如反射,串扰,电源平面切割等问题都可以归类为阻抗不连续问题,因此匹配的重要性在此展现出来. z 叠层(stackup)的定义 我们来看如下一种stackup,主板常用的8层板(4层power/ground 以及4层走线层,sggssggs,分别定义为L1, L2…L8)因此要计算的阻抗为 L1,L4,L5,L8 下面熟悉下在叠层里面的一些基本概念,和厂家打交道经常会使用的 Oz 的概念 Oz 本来是重量的单位Oz(盎司 )=28.3 g(克) 在叠层里面是这么定义的,在一平方英尺的面积上铺一盎司的铜的厚度为1Oz, 对
一、填空题 1、移动通信是指通信双方至少有一方在移动状态（或可移动），并且其中的一部分传输介质是无线的通信方式 2、移动通信可采用的多址技术有FDMA 、TDMA 、CDMA 和SDMA等。 3、按无线设备工作方式的不同，移动通信可分为单工通信、双工通信和半双工通信三种方式。 4、分集技术的作用是抗多径衰落，常用的分集技术包括时间分集、频率分集、空间分集和极化分集。 5、移动通信系统中的干扰主要包括邻道干扰、同频干扰、互调干扰和阻塞干扰。 6、移动通信的电波传播方式主要有天波、地波、直射波和散射波。 7、在移动通信系统中，交织的作用是减轻衰落带来的对重要码位的同时干扰，改善数字移动通信的传输性能。 8、OQPSK信号在实际信道中的频谱特性优于QPSK信号的主要原因是，OQPSK的最大相位变化为π/2，而QPSK最大相位变化为π。 9、GSM 基站子系统由基站控制器（BSC）和基站收发信机（BTS）组成，它通过Um接口直接与移动台相连。 10、GSM的公共控制信道（CCCH）支持MS和BS之间专用通信路径的建立，它有三种类型：寻呼信道（PCH）、随机接入信道（RACH）和准许接入信道（AGCH）。 11、GSM 系统所谓的不连续发送（DTX）能在通话期间对话音进行速率为13kbit/s的编码，而在停顿期间编码速率为500bit/s。 12. IMT－2000中2000的含义是2000 年商用、2000MHz频段和速率2000Kb/s 。 13. 无线电波经过多径传输之后，接收信号的包络满足___瑞利___分布，相位满足均匀分 布。 二、单项和多项选择题 1、GSM系统中对全网频率资源进行管理的功能实体是（ B）。 A、HLR B、MSC C、AUC D、VLR 2、以下3G 标准中，具有我国自主知识产权的是（C）。 A、WCDMA B、cdma 2000 C、TD-SCDMA D、WiMAX 3、采取下列哪些技术能减少无线多径传输带来的影响。( ABCD )
三种卫星通信系统中运用的多址技术引言 卫星移动通信系统特点的最大特点是利用卫星通信的多址传输方式,为全球用户提供大跨度、大范围、远距离的漫游和机动、灵活的移动通信服务,是陆地蜂窝移动通信系统的扩展和延伸,在偏远的地区、山区、海岛、受灾区、远洋船只及远航飞机等通信方面更具独特的优越性。卫星移动通信系统,按所用轨道分,可分为静止轨道(GEO)和中轨道(MEO)、低轨道(LEO)卫星移动通信系统。GEO系统技术成熟、成本相对较低,目前可提供业务的GEO系统有INMARSAT系统、北美卫星移动系统MSAT、澳大利亚卫星移动通信系统Mobilesat系统;LEO系统具有传输时延短、路径损耗小、易实现全球覆盖及避开了静止轨道的拥挤等优点,目前典型的系统有Iridium、Globalstar、Teldest等系统;MEO则兼有GEO、LEO 两种系统的优缺点,典型的系统有Odyssey、AMSC、INMARSMT-P系统等。另外,还有区域性的卫星移动系统,如亚洲的AMPT、日本的N-STAR、巴西的ECO-8系统等。 1.多址技术 在卫星通信中，卫星起到了类似基站的作用。通常，一颗卫星可以同时与多个地球站（用户终端）通信，因此从卫星到地球站（用户终端）是多路的，而用户终端到卫星则是单路的。通过卫星转发器的中继，多个用户信号在射频信道上进行复用，建立各自的信道，以实现点到多点的多边通信，这就是多址技术。多址技术是在通信信号复用的基础上，处理由不同地球站信号发往共用卫星时，通信容量的分配和建立各用户之间通信链路的技术。 2.多址联接的种类 目前，卫星通信中常用的多址联接人式是：频分多址(FDMA，Frequency Division Multiple Access)、时分多址(TDMA，Timc Division Multiple Access)、空分多址也称卫星交换—时分多址(SDMA or SS-TDMA，Spsce Division Multiple Access))、码分多址(CDMA，Code Division Multiple Access))和ALOHA（Additive Links on-line Hawaii Area）方式。而一些混合多址技术，即上述四种多址技术结合起来的研究，始终是发展中的新技术问题，其研究成果有的已应用，如频分多址—时分多址(FDMA-TDMA)。 (1) 频分多址技术（FDMA） 频分多址是最基本、最“古老”的一种多址方式，其突出的优点是简单、可靠、便于实现。因此，在卫星通信发展的初期，几乎都采用这种多址方式，至今也仍然是一种主要的多址方式。， 使用FDMA方式无须对各载波间实施同步控制，因而与TDMA方式相比设备结构比较简单。尽管FDMA简单，易于实现，但系统小存在的一些关被问题必须妥善解决就形成了FDMA若干特点。 首先，要求系统进行严格的功率控制。这个问题，在功率受限时尤为突出。因为系统中某一地球站发射的功率大于额定值，就会侵占卫星上发给其他地球站的功率；反之，发射功率过小，又会影响通信质量。
特性阻抗计算公式推导过程 王国海 以下内容供参考。 1．传输线模型 2 符号说明 R L G C 分布式电阻电感电导电容 3 计算过程 (1) u(△z)-u=-R*?z*i-L*△z*?i ?t i(△z)- i=-G*△z*u(△z)?c?△z??u (2) ?t (1)(2) 两边同除以△z，得到电报公式
?u ?z +Ri+L ?i ?t =0 (3) ?i ?z +Gu+C ?u ?t =0 (4) u(z,t)=U(z)e jωt (5) i(z,t)=I(z)e jωt (6) 由（5）（6） 计算得道下列公式 ?u(z,t)?z =dU(z)dz e jωt （7） ?u(z,t)?t =U(z) e jωt jω （8） ?i(z,t)?z =dI(z)dz e jωt （9） ?i(z,t)?t =I(z) e jωt jω （10） 将（7）（8） （9） （10） 代入公式（3） dU(z)dz e jωt +Ri+L I(z) e jωt jω=0，i 用公式（6）代入， dU(z)dz e jωt +R I(z)e jωt +L I(z) e jωt jω=0 化简得到： dU(z)dz =-（R+ jωL)I(z) (11) 同理7）（8） （9） （10）代入（4）可得 dI(z)dz =-（G+ jωC)U(z) (12) 由（11）（12） 得到 dU(z)dI(z)=（R+ jωL)I(z) （G+ jωC)U(z) (13) 交叉相乘， （G + jωC)U(z) dU(z)= （R + jωL)I(z)dI(z) 两边积分， ∫（G + jωC)U(z) dU(z)=∫（R + jωL)I(z)dI(z) 12（G + jωC)U(z)2=12（R + jωL)I(z)2 U(z)2I(z)2=（R+ jωL)(G+ jωC) 两边开根号 Z=U/I=√（R+ jωL)(G+ jωC) 假定R=0，G=0 （无损）得到特性阻抗近似公式 Z=√L C
《移动通信原理》复习大纲 第1 章 1、蜂窝移动通信系统经历了几代移动通信系统（包括研发系统）？每一代移动通信系统的多址方式是什么？其主要的技术特征是什么？ 参考答案：蜂窝移动通信系统又可以划分为几个发展阶段。如按多址方式来分，则模拟频分多址（FDMA）系统是第一代移动通信系统（1G）；使用电路交换的数字时分多址（TDMA）或码分多址（CDMA）系统是第二代移动通信系统（2G）；使用分组/电路交换的CDMA系统是第三代移动通信系统（3G）；将使用了不同的高级接入技术（OFDMA）并采用全IP（互联网协议）网络结构的系统称为第四代移动通信系统（4G）。第五代移动通信系统（5G）作为面向2020年以后移动通信需求而发展的新一代移动通信系统。如按系统的典型技术来划分，则模拟系统是1G；数字话音系统是2G；数字话音/数据系统是超二代移动通信系统（B2G）；宽带数字系统是3G；而极高速数据速率系统是4G。 2、我国移动通信发展经历了哪4个发展阶段？ 参考答案：我国移动通信发展经历了引进、吸收、改造、创新4个阶段。 3、蜂窝小区的几何形状要符合哪两个条件？符合这种条件的有正方形、三角形和六边形，该选用哪一种形状？为什么？ 参考答案：小区的几何形状必须符合以下两个条件：①能在整个覆盖区域内完成无缝连接而没有重叠；②每一个小区能进行分裂，以扩展系统容量，也就是能用更小的相同几何形状的小区完成区域覆盖，而不影响系统的结构。符合这两个条件的小区几何形状有几种可能：正方形、等边三角形和六边形，而六边形最接近小区基站通常的辐射模式——圆形，并且其小区覆盖面积最大。因此，选用六边形。 //4、证明：蜂窝区群的尺寸N必须满足： N=i2+ij+j2 (提示：证明过程见第一章PPT) 另：需要知道N可能是是哪些值？常用的N是什么值？
PCB线路板阻抗计算公式 现在关于PCB线路板的阻抗计算方式有很多种，相关的软件也能够直接帮您计算阻抗值，今天通过polar si9000来和大家说明下阻抗是怎么计算的。 在阻抗计算说明之前让我们先了解一下阻抗的由来和意义： 传输线阻抗是从电报方程推导出来(具体可以查询微波理论) 如下图,其为平行双导线的分布参数等效电路: 从此图可以推导出电报方程 取传输线上的电压电流的正弦形式 得
推出通解 定义出特性阻抗 无耗线下r=0, g=0 得 注意,此特性阻抗和波阻抗的概念上的差异(具体查看平面波的波阻抗定义) 特性阻抗与波阻抗之间关系可从此关系式推出. Ok,理解特性阻抗理论上是怎么回事情,看看实际上的意义,当电压电流在传输线传播的时候,如果特性阻抗不一致所求出的电报方程的解不一致,就造成所谓的反射现象等等.在信号完整性领域里,比如反射,串扰,电源平面切割等问题都可以归类为阻抗不连续问题,因此匹配的重要性在此展现出来. 叠层(stackup)的定义
我们来看如下一种stackup,主板常用的8 层板(4 层power/ground 以及4 层走线层,sggssggs,分别定义为L1, L2…L8)因此要计算的阻抗为L1,L4,L5,L8 下面熟悉下在叠层里面的一些基本概念,和厂家打交道经常会使用的 Oz 的概念 Oz 本来是重量的单位Oz(盎司)=28.3 g(克) 在叠层里面是这么定义的,在一平方英尺的面积上铺一盎司的铜的厚度为1Oz,对应的单位如下 介电常数(DK)的概念 电容器极板间有电介质存在时的电容量Cx 与同样形状和尺寸的真空电容量Co之比为介电常数：ε = Cx/Co = ε'-ε" Prepreg/Core 的概念 pp 是种介质材料,由玻璃纤维和环氧树脂组成,core 其实也是pp 类型介质,只不过他两面都覆有铜箔,而pp 没有.

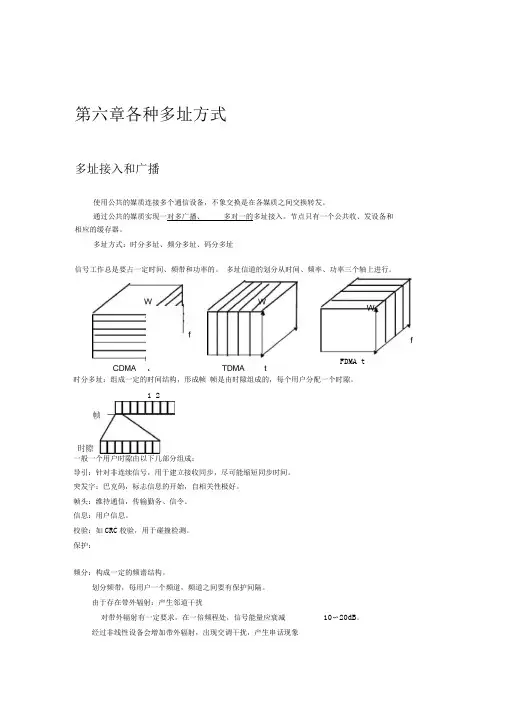

第六章各种多址方式 多址接入和广播 使用公共的媒质连接多个通信设备，不象交换是在各媒质之间交换转发。 通过公共的媒质实现一对多广播、多对一的多址接入。节点只有一个公共收、发设备和 相应的缓存器。 多址方式：时分多址、频分多址、码分多址 信号工作总是要占一定时间、频带和功率的。多址信道的划分从时间、频率、功率三个轴上进行。 时分多址：组成一定的时间结构，形成帧帧是由时隙组成的，每个用户分配一个时隙。 1 2 一般一个用户时隙由以下几部分组成： 导引：针对非连续信号，用于建立接收同步，尽可能缩短同步时间。 突发字：巴克码，标志信息的开始，自相关性极好。 帧头：维持通信，传输勤务、信令。 信息：用户信息。 校验：如CRC校验，用于碰撞检测。 保护： 频分：构成一定的频谱结构。 划分频带，每用户一个频道，频道之间要有保护间隔。 由于存在带外辐射：产生邻道干扰 对带外辐射有一定要求，在一倍频程处，信号能量应衰减10?20dB。 经过非线性设备会增加带外辐射，出现交调干扰，产生串话现象 FDMA t
