凝结水精处理高速混床氨化运行浅析
摘要：结合当前高容量、大参数机组对凝结水精处理系统的要求，对精处理氨化运行和氢型运行的优缺点进行比较，从理论和技术角度探讨精处理氨化运行的主要条件，对影响氨化运行的设备情况、失效树脂分离度、再生度、再生剂质量、树脂要求、树脂转型方式、对凝结水品质的要求等因素进行了较为详细的论述，并描述氨化运行的工艺、流程、控制指标及注意事项。
关键词：氨化运行凝结水混床树脂再生剂
随着电力技术和电力工业的不断发展,我国发电机组不断向高参数和大容量方向发展,因此锅炉对给水品质要求也越来越高。为了保证机组安全稳定运行,我国在亚临界及以上参数的机组大都采用凝结水精处理高速混床系统,以除去凝结水中各种杂质,确保给水品质符合要求,有效防止热力系统各受热面结垢、腐蚀和蒸汽流通部分积盐。由于大部分凝结水精处理高速混床树脂均设计为H-OH型运行,H-OH 型混床有运行周期短和氨液浪费严重等缺点,因而对精处理高速混床进行了氨化运行调试很有必要,现对凝结水精处理高速混床氨化运行分述如下。
1 树脂再生阶段
(1)再生剂:使用离子膜法生产的盐酸和氢氧化钠,盐酸入厂验收时要测定铁含量≤0.002%,氢氧化钠中氯化钠含量≤0.007%,防止再生
前言 近年来，随着我厂热负荷及电负荷的不断增加，锅炉对给水水质要求越来越高，因此对锅炉补给水进行水的除盐。为了更好的掌握和熟悉化学水处理系统，确保设备安全经济稳定运行，根据生产设备、系统工艺修编本运行规程。 我厂水处理系统采用澄清、过滤、除碳、一级除盐、二级除盐制水方式。本规程参考《电力系统化学标准》、设备说明书，并结合我厂水处理系统运行工艺进行编写。由于我们的水平有限，希望在运行工作中不段总结实践经验，提出宝贵意见，以便在必要时进一步修改和完善。本规程自颁布之日起执行。
目录第一章系统及参数 第一节水处理设备流程 第二节设备规 第三节汽水质量标准及控制项目第二章锰砂过滤系统 第一节锰砂过滤器的原理 第二节锰砂过滤器启动前的检查第三节锰砂过滤器运行与监督 第四节锰砂过滤器的冲洗 第三章给水加氨系统 第一节给水加氨的原理 第二节氨液的配制 第四章转动设备运行与维护 第一节转动设备启动前的检查 第二节转动设备启动 第三节转动设备运行与维护 第四节锰砂过滤器的维护 第五节保安过滤器的维护
第一章系统及参数 第一节水处理设备流程 地下水→深水泵→生水箱→清水泵→一级锰砂过滤器→二级锰砂过滤器→清水箱→补水泵→加热器→一级保安过滤器→一级高压泵→一级反渗透→中间水箱→中间水泵→→二级保安过滤器→二级高压泵→二级反渗透→除盐水箱。第二节设备规
第三节汽水质量标准及控制项目 第三章锰砂过滤系统
第一节锰砂过滤器的原理 锰砂过滤器是利用机械筛分原理将水中的悬浮物颗粒在滤料表面截留下来。 第二节锰砂过滤器启动前的检查 1、过滤器压力、流量表完整好用，各类表指示为零。 2、过滤器所属各阀门开关灵活。 3、与过滤器相关的水箱水位应正常。 4、过滤器应充满水。 第三节锰砂过滤器运行与监督 1、锰砂过滤器运行采用先串联后并联的方式运行。 2、打开运行入口门与出口门，其它阀门应关闭。 3、锰砂过滤器入出口压差高于0.05Mpa，需停止运行进行反洗。 第四节锰砂过滤器的冲洗 1、锰砂过滤器反洗周期为连续运行36—48小时。 2、锰砂过滤器反洗时确保1#清水箱水位在9分水以上。 3、锰砂过滤器反洗到1#清水箱水位在4分水时反洗结束。 4、正洗时1#清水箱水位由4分水降到1分水时正洗结束。 5、反洗时3#、4#、5#、8#阀门处于全开状态，1#、2#、6#、7#阀门处于关闭状态。 6、反洗泵入口蝶阀处于全开状态，出口蝶阀指针指示第一个红格，启动反洗泵，逐步开启出口蝶阀使之全开。
凝结水精处理需要考虑的问题 保持现代发电设备中锅炉给水有高纯度的重要意义己为中华人民共和国的同行在设计电站时所认识，因此在300MW及更大容量的汽轮发电机组中均考虑了此因素。 用凝结水过滤和凝结水精处理进行除杂质脱盐，己是高温高压汽轮发电机组运行时的常用的方法。 凝结水精处理除去微量溶解矿物质和悬浮物，这些物质可能在不同情况下与系统中金属起作用而引起过早地化学破坏，或沉积于系统中。结果造成效益降低，机械损坏。从理论上来讲，凝结水精处理装置能保证处理对象不超出指标、产生肯定的效益。 电力工业中常用的凝结水精处理类型有粒状树脂混合床精处理装置（深层混床精处理或深层混床装置）及复盖型过滤器/除盐精处理器（f/d精处理器、粉末树脂系统、过滤器/除盐器或f/d系统）在世界各地安装了各种类型的精处理器不下成千上百台。 深层混床装置使粒状阳离子交换树脂及阴离子交换树脂以混合的形式来达到除盐和过滤的双重作用，再生过的混合树脂被装到许多运行罐中，热力系统中的凝结水通过这些运行罐得到处理。 用以处理一台600MW火力发电机组100%的凝结水量，通常设计用3×50%（较好）或4×33%的运行罐以应付流量要求（约1700m3/时）。 如有一个100%全流量备用罐的精处理系统，即使在循环系统发生不利情况下仍能提供最好的保护，但不是必须遵循的。设计100%
全流量而无备用罐的精处理系统，必须在树脂失效后，树脂输送期间有旁路的设施。 通常运行罐的设计按通过915-1220mm/mm深度的树脂层、其流速按100-122米/时设计。凝结水精处理装置用于大型核电机组，其热井凝结水流量高达7500m3/时，需要8到10只运行罐并联运行处理，例如Permutit在美国Seabrook核电站的装置，其设计处理水量高达5455m3/时，与中国大亚湾核电站的凝结水流量相仿。 精处理系统现常用压力为3-4MPa（30.6-40.8公斤/公分2），系统设计压力高达5.5MPa（56公斤/公分2）。应用在中国的较好的中压系统，不需要在精处理装置后面（下游）安装凝结水升压泵、水箱等，从而简化了系统及操作，节约了占地面积。 深层混床系统中的混合树脂的再生是在体外装置中进行的，现行设计中通常有三个罐组成，例如：分离罐（SPT），阴再生罐（ART），以及阳再生、混合和贮存罐（CRST）。除三罐系统外，二罐、一罐的系统也在使用。 开始再生的第一步是将运行罐中装着的失效树脂输送出去，这种输送是用水将树脂冲到再生系统的接收罐中，一般的设计系统是用水和压缩空气作为动力，将树脂冲到分离罐（SPT）中。然后将CRT （阳树脂再生、混合、贮存罐）中己再生好作备用的树脂输回到运行罐中，从而使此罐随时可以回复到下列两种运行模式：如系统中无备用罐，就立即投入运行；如系统中有备用罐，待另一个运行罐在系统中运行到树脂失效时投入运行。
试论某电厂2×300MW机组凝结水精处理系统若干问题 摘要：针对某电厂2×300MW机组凝结水精处理系统在设计、设备制造、调试及运行过程中存在的问题提出自己的见解，以对今后同类型系统的调试及运行有一定的参考意义。 关键词：电厂300MW机组精处理存在的问题 一、前言 凝结水作为锅炉给水主要组成部分，其水质将直接影响给水质量，尤其是随着机组参数的增大，为了机组的安全经济运行，对凝结水质量提出了更高的要求。机组在运输、保管、安装及启停过程中，不可避免地形成金属腐蚀产物，同时，尽管补给水带入热力的杂质一般较少，但凝汽器总是存在一定的泄漏，影响了给水质量，因此必须对凝结水进行精处理，除去金属腐蚀产物及泄漏所带入的杂质。 二、凝结水精处理系统工艺流程概述 1．某电厂一期工程2×300MW机组2台机组共设计凝结水精处理系统为六台高速混床，采用两台机组共用一套再生系统的运行方式。该系统采用单元制中压系统，混床采用H/OH运行。凝结水精处理系统出力按850吨/时设计，配置六台Φ2200空气擦洗体外再生高速混床。单台机组正常运行时，两台混床运行，一台作备用。并分别设有一台再循环泵，既保证投运时的水质，又节省了凝结水，缩短了混床出水合格时间。经该系统处理后的水质为： 电导率≤0.2μS/cm(25℃，加氨前) SiO2≤15μg/L 硬度～0μmol/L 凝结水精处理系统流程图为： 三、水质指标及实际测定指标 1．混床初次投运水质情况 凝结水精处理系统高速混床是在机组空负荷试运结束后，进入带负荷整套调试阶段时初次投运的，投入运行均采用点动控制。控制混床入口含铁量≤1000μg/L，结合机组负荷情况，为避免树脂污染严重，尽量等凝结水水质达到最佳而除盐设备补水已满足不了机组负荷要求时才投入精处理高速混床，对凝结水进行回收。 四、凝结水精处理系统在整套试运中所起的作用 高速混床的及时投运对启动过程中除铁、硅起了关键作用。机组在启动初的一段时间里，凝结水系统中的悬浮铁及二氧化硅含量较高，此时锅炉给水主要是由除盐水直接经除氧器补充，凝结水不能回收，大量的悬浮铁及粒装铁通过凝结水泵再循环不断排出系统外，凝结水不断净化，待机组负荷达10MW时，凝结水含Fe1000μg/L，SiO2100μg/L，此时投入高速混床，不但可有效保护树脂少受污染，同时起到了截流过滤悬浮铁及二氧化硅的作用，使凝结水含Fe量降至20μg/L左右，而且也使给水SiO2含量逐渐下降至合格，随之炉水及蒸汽的SiO2含量也随着锅炉的洗硅进程下降，促进了锅炉洗硅的顺利进行，同时蒸汽品质在较短时间内即达到合格指标。
解析凝结水精处理的目的与其工艺流程 凝结水一般是指锅炉产生的蒸汽在汽轮机做功后，经循环冷却水冷却凝结的水。实际上凝汽器热井的凝结水还包括高压加热器(正常疏水不到热井)、低压加热器等疏水(疏水是指进入加热器将给水加热后冷凝下来的水)。由于热力系统不可避免的存在水汽损失，需向热力系统补充一定量的补给水(除盐水箱来水)。因此凝结水主要包括：汽轮机内蒸汽做功后的凝结水、各种疏水和锅炉补给水。 凝结水精处理 凝结水精处理的目的 凝结水由于某些原因会受到一定程度的污染，大概有以下几点： 1、凝汽器渗漏或泄漏 凝结水污染的主要原因是冷却水从凝汽器不严密的部位漏至凝结水中。凝汽器不严密的部位通常是在凝汽器内部管束与管板连接处，由于机组工况的变动会使凝汽器内产生机械应力，即使凝汽器的制造和安装质量较好，在使用中仍然可能会发生循环冷却水渗漏或泄漏现象。而冷却水中含有较多悬浮物、胶体和盐类物质，必然影响凝结水水质。
凝结水精处理 2、金属腐蚀产物的污染 凝结水系统的管路和设备会由于某些原因而被腐蚀，因此凝结水中常常有金属腐蚀产物。其中主要是铁和铜的氧化物(我公司热力系统设备基本上没有铜质材料)。铁的形态主要是以Fe2O3、Fe3O4为主，它们呈悬浮态和胶态，此外也有铁的各种离子。凝结水中的腐蚀产物的含量与机组的运行状况有关，在机组启动初期凝结水中腐蚀产物较多，另外在机组负荷不稳定情况下杂质含量也可能增多。 3、锅炉补给水带入少量杂质 化学水处理混床出水即为锅炉补给水，一般从凝气器补入热力系统。由于混床出水在运行中的严格控制，补给水杂质含量很少，其水质要求：DD≤0.2μs/cm ，SiO2≤20μg/L。如果混床出水不合格，就可能对凝结水造成污染。
YF-ED-J8147 可按资料类型定义编号 发电部化学值班员1(精处理值班员)安全责任制实 用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
发电部化学值班员1(精处理值班员)安全责任制实用版 提示：该管理制度文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。下载后可以对文件进行定制修改，请根据实际需要调整使用。 1 范围 1.1 本标准规定了XX发电有限公司发电部 化学全能值班员在安全工作中应负的责任与要 求，检查与考核。 1.2 本标准适用于XX发电有限公司发电部 化学全能值班员的安全工作。 2 引用标准 《中华人民共和国安全生产法》中华人民 共和国主席令（第七十号）2002.06.29 《中国XX集团公司系统安全生产责任制管
理办法》XX集团制（2005）41号 《中国XX集团公司安全生产工作规定》XX 集团制（2010）17号 《电力企业各级领导人员安全生产职责规定》电安生「1996」640号 《XX股份有限公司发电企业主要生产管理岗位安全生产职责》［2006］95号 3 安全工作应负的责任与要求 3.1 在班长领导下，负责化学精处理、制氢站、综合泵房、废水处理系统的安全经济运行。 3.2 认真学习有关专业知识，不断提高专业水平，特别要熟悉药品性能，并掌握酸、碱灼伤的急救常识，具有独立完成各项安全生产和设备倒换操作任务及事故处理能力。

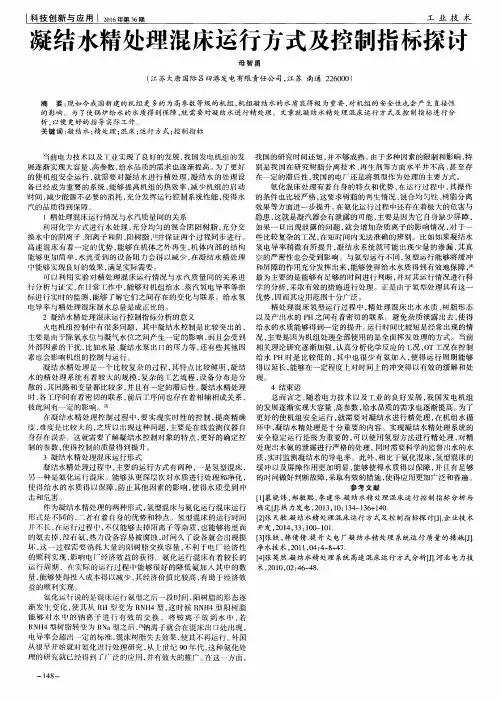

高速混床运行流速60--80米/小时，比阴阳固定床20-30米/小时的运行流速高很多，比浮床运行流速40--60米/小时也高。 凝结水精处理系统功能是在机组尖峰和正常运行条件下将凝结水进行处理。当机组正常运行时，去除凝结水中的硅、铜、铁和溶解性杂质；当凝汽器泄漏时，保护给水和凝结水系统免受因凝汽器泄漏而被污染；当机组启动或非正常运行时，去除凝结水中高含量的金属氧化物杂质 为提高混床运行周期、减少运行成本，国外大部分电厂凝结水精处理混床采用氨化运行，而国内电厂由于设备选型、树脂、酸碱再生剂选择没有达到氨化运行要求、运行人员没有进行严格培训，使得凝结水精处理混床多数采用氢运行。 1 氨化混床运行原理 凝结水的pH值一般在9.0～9.4之间，水中绝大部分离子为NH4+，其NH4+是由给水、凝结水为调节锅炉给水pH值而加入一定的氨形成。只有给水、炉水保持较高pH值，才不至于使热力系统设备及管道腐蚀。 凝结水精处理混床运行方式分为氢运行(H+/OH-)和氨化运行(NH4+／OH-)。H+／OH-型混床反应的产物为H2O，其反应式如下： RSO3H+R≡NOH+NaCl＝RSO3Na+R≡NCl+H2O 至于NH4+／OH-型混床，离子交换反应产物为NH4OH，反应式如下： RSO3NH4+R≡NOH+NaCl＝RSO3Na+R≡NCl+NH4OH 因NH4OH的电离度比H2O大得多，因此逆反应倾向比较大，出水中容易发生Na+和Cl-漏过现象。氨化运行是阳树脂在运行一段时间后，阳树脂呈RSO3NH4形态，同时用来转换水中阳离子，但转换Na+能力明显降低，水中NH4+又保留下来。 氨化混床运行三个阶段： 第一阶段为H+／OH-运行方式，混床投入运行后，吸收凝结水中的阳、阴离子，出水质量与氢型混床相同。运行时间根据进水pH值决定，一般为7～8d。有些电厂在氢运行时，运行周期达到11 d。 第二阶段为氨化阶段[1]。此阶段指从氨穿透开始直至阳树脂完全被氨化。在此阶段，净化混床出水中氨泄漏量逐渐上升，pH值、电导率也随之上升(图1)，Na+泄漏也逐渐上升(图2、图3)，但不超过1 μg／L。如果混合树脂的分离及再生不好，残留的Na+没全部除去，这些残留钠将在此阶段释放出，而使净化混床出水的钠泄漏增大，甚至超出标准，本阶段的运行时间长短与第一阶段相似。
凝结水精处理系统设计导则 一首先要确定电厂的的发电系统，以确定是否要对凝结水进行处理以及采取什么处理系统。 1.直流锅炉汽轮机组全部凝结水均要求进行精处理（精处理除盐设施要设备 用），而且必须设置除铁设施（可不设备用）； 2.汽包锅炉汽轮机组： ●空冷机组：一般采用粉末树脂过滤器；超临界空冷机组除了选择单独的粉末 树脂过滤器系统外，还可以在其后增加三室床或混床； ●水冷机组：一般采用深层树脂混床或分床系统；超临界水冷机组采用“前置 过滤器 + 混床系统”前置过滤器选用10u或5u的折叠式滤元。建议前置过滤器设铺膜系统。 ●超高压汽包锅炉机组供汽的汽轮机组一包不设凝结水精处理系统。 ●精处理用树脂建议选用大孔均粒树脂。 二系统的分项叙述 （一）粉末树脂过滤器 粉末树脂过滤技术就是将粉末树脂作为覆盖介质预涂在精密过滤器滤芯上。用来置换溶解性的离子态物质、除去悬浮固体颗粒、有机物及胶体硅及其它胶体物质。 粉末树脂过滤其实质就是覆盖过滤器，覆盖过滤器是在滤元外表面铺覆不同材质的助滤剂，借助滤料架桥原理使之形成致密覆盖层，当过滤阻力达到一定值或水质变坏时，用水和空气进行爆破膜及冲洗，然后重新铺覆助滤剂，恢复其功能。助滤剂有粉末树脂、纤维粉、活性碳粉等。带有粉末树脂的覆盖过滤器是将过滤器和离子交换器结合在一起的精处理装置。覆盖过滤器在正常运行时，可不铺树脂粉，只铺纤维粉当除铁过滤器用，铺活性碳粉用于除油。在发生事故、启动期间或水质不好时，铺树脂粉或树脂粉与纤维粉的混合粉，以除掉水汽系统中的杂质、污染物、盐类。 1.粉末树脂过滤器技术（以西塞山发电有限公司的粉末树脂过滤器为例） 1.1顶管板系统
管理制度编号：LX-FS-A70951 发电部化学值班员1(精处理值班 员)安全责任制范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
发电部化学值班员1(精处理值班员) 安全责任制范本 使用说明：本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1 范围 1.1 本标准规定了XX发电有限公司发电部化学全能值班员在安全工作中应负的责任与要求，检查与考核。 1.2 本标准适用于XX发电有限公司发电部化学全能值班员的安全工作。 2 引用标准 《中华人民共和国安全生产法》中华人民共和国主席令（第七十号）2002.06.29 《中国XX集团公司系统安全生产责任制管理办
法》XX集团制（2005）41号 《中国XX集团公司安全生产工作规定》XX集团制（2010）17号 《电力企业各级领导人员安全生产职责规定》电安生「1996」640号 《XX股份有限公司发电企业主要生产管理岗位安全生产职责》［2006］95号 3 安全工作应负的责任与要求 3.1 在班长领导下，负责化学精处理、制氢站、综合泵房、废水处理系统的安全经济运行。 3.2 认真学习有关专业知识，不断提高专业水平，特别要熟悉药品性能，并掌握酸、碱灼伤的急救常识，具有独立完成各项安全生产和设备倒换操作任务及事故处理能力。 3.3 参加班长召开的班前和班后会，服从领导，
1）高速混床 （1）作用 主要除去水中的盐类物质（即各种阴、阳离子），另外还可以除去前置过滤器漏出的悬浮物和胶体等杂质。 （2）混床结构及工作原理 我公司高速混床采用直径为3256X28mm 的球形混床，采用16MnR 材质。单台正常出力：740m3/h ，最大出力：870m3/h ，工作压力：0.15-4.5Mpa 。.进水配水装置设为档板+多孔板水帽。既充分保证进水分配的均匀，又防止水流直接冲刷树脂表面造成表面不平，从而引起偏流，降低混床的周期制水量及出水水质。水从混床上部进入床体，透过树脂后从下部出水装置流出。出水装置采用弓形板双速水帽，其作用有二个：第一，由于水帽在设备内均匀分布，使得水能均匀地流经树脂层，使每一部分的树脂都得到充分的利用，可以使制水量达到最大的限度；第二，光滑的弧形不锈钢多孔板可减少对树脂的附着力，使树脂输送非常彻底。布气装置采用档板+多孔板水帽。混床失效后，树脂从底部输出，输送完毕后，再生系统的阳塔备用树脂从混床上部输入，进入下一运行周期。混床投运时需经再循环泵循环正洗，出水合格后方可投入运行。 窥视孔 出脂口 进脂口人孔 门 进水口 出水口 树脂层 进水装置 水帽 图4－3 球形混床结构图 （3）除盐原理： 混床内装有强酸阳树脂和强碱阴树脂的混合树脂。凝结水中的阳离子与阳树脂反应而被除去，阴离子与阴树脂反应而被除去。以R-H 、R-OH 分别表示阳、阴树脂，反应如下： 阳树脂反应：R-H ＋ Na + （Ca 2+ /Mg 2+ ）→RNa （Ca 2+ /Mg 2+ ） ＋ H + 阴树脂反应：R-OH ＋ Cl -（SO 42-/NO 3-/HSiO 3-）→RCl （SO 42-/NO 3-/HSiO 3-）＋OH - 总反应：R-H ＋R-OH ＋Na + （Ca 2+ /Mg 2+ ）＋Cl -（SO 42-/NO 3-/HSiO 3- ）→ RNa ＋ RCl ＋H 2O
凝结水精处理运行规程 1．总则 1.1 凝结水精处理系统概述 1.1.1 概述 襄樊电厂#1～4机组采用美国Permutit过滤器公司生产的中压凝结水精处理系统。每台机组配置二台出力为380t/h的体外再生高速混床，每二台机组共用一套体外再生系统。凝结水精处理装置直接串联在凝结水泵与低压加热器之间，不设凝升泵。 中压凝结水精处理系统采用以微机处理器为基础的可编程序控制器（PLC）进行程序控制，控制系统对整个工艺进行集中监视和自动控制。控制方式分为全自动、半自动、CRT点操和就地手操四种。 每台机组的凝结水精处理系统配备一台独立的CRT站。正常运行时一台CRT站监控同一单元内两台机组的凝结水精处理系统和两台机组公用的再生系统。处在同一控制室的两台机组的CRT站可互为备用，即可在任一台CRT站上监视和操作两台机组公用的再生系统和每台机组的凝结水精处理系统。 1.1.2系统流程 NH3 凝结水泵中压凝结水处理系统低压加热器 旁路装置 1.1.3 中压凝结水精处理系统旁路装置 每台机组中压凝结水精处理系统设有一套旁路装置，即安装一个德国阿达
姆斯阀门公司生产的MAK气动蝶阀和相应的控制部分。旁路门有三种开启状态：0%，50%，100%；旁路门设有两种控制方式：自动和手动。自动情况下，一台混床运行，旁路门50%的开度；两台混床运行，旁路门0%的开度；没有混床运行时，旁路门100%全开。
当进出口母管压差ΔP﹥0.35MPa时,PLC发出信号至旁路阀,旁路阀自动打开,凝结水走旁路，同时发出报警信号,而混床在运行人员介入前保持运行状态。 当进口母管凝结水温度超过50℃，旁路门自动开到100%打开状态，混床由自动退出运行，同时发现报警信号。处理完高温异常后，再投入混床。 在失电或断线的情况下，旁路门会自动全开到100%的状态；当控制面板上紧急按钮被按下时，旁路门自动全开至100%的状态。 当混床出口导电度﹥0.20μ/cm或SiO2﹥15μg/l时,首先加以核实,无误后,退出失效混床，旁路门自动开至50%的状态。 1.2 水质控制指标
凝结水精处理 一、凝结水精处理的必要性 凝结水的含义：凝结水一般是指锅炉产生的蒸汽在汽轮机做功后，经循环冷却水冷却凝结的水。实际上凝汽器热井的凝结水还包括高压加热器（正常疏水不到热井）、低压加热器等疏水（疏水是指进入加热器将给水加热后冷凝下来的水）。由于热力系统不可避免的存在水汽损失，需向热力系统补充一定量的补给水（除盐水箱来水）。因此凝结水主要包括：汽轮机内蒸汽做功后的凝结水、各种疏水和锅炉补给水。 1、凝汽器泄漏： 凝汽器的泄漏可使冷却水中的悬浮物和盐类进入凝结水中。泄漏可分两种情况：严重泄漏和轻微泄漏。 前者多见于凝汽器中管子发生应力破裂、管子与管板连接处发生泄漏、腐蚀或大面积的腐蚀穿孔等。此时，大量冷却水进入凝结水中，凝结水水质严重恶化。后者多因凝汽器管子腐蚀穿孔或管子与管板连接处不严密，使冷却水渗入凝结水中。 即使凝汽器的制造和安装较好，在机组长期运行过程中，由于负荷和工况的变动，引起凝汽器的震动，也会使管子与管板连接处的严密性降低，造成轻微的泄漏。 当用淡水作冷却水时，凝汽器的允许泄漏率一般应小于0.02％。严密性较好的凝汽器，泄漏量小于此值，甚至可以达到0.005％。当用海水作为冷却水时，要求泄漏率小于0.0004％。 凝汽器泄漏往往是电厂热力设备结垢、腐蚀的重要原因。 2、金属腐蚀产物带入： 火电厂的汽水系统中的设备和管道，往往由于某些腐蚀性物质的作用而遭到腐蚀，致使凝结水中含有金属腐蚀产物，其中主要为铁和铜的氧化物。进入凝结水中金属腐蚀产物的量与很多因素有关，如机组的运行工况，设备停用时保护的好坏，凝结水的pH值，溶解气体(氧和二氧化碳)的含量等。 凝结水进入锅炉后，其所含的金属腐蚀产物将在水冷壁管中沉积，引起锅炉结垢和腐蚀。一般情况下，在机组启动和负荷波动时，凝结水中的铁、铜含量急剧上升。 3、补充水带入的悬浮物和盐分： 锅炉补充水虽经深度除盐处理，但由于种种原因(如原水中有机物含量高等)，除盐水在25℃的电导率不能低于0.2μS/cm，即使电导率小于0.1μS/cm，补充水中仍含有一定量的残留盐分。此外，除盐水流过除盐水箱、除盐水泵和管道，也会携带少量的悬浮物及溶解气体而进入给水。 4、热电厂返回水夹带的杂质污染 从热用户返回的凝结水中通常含有很多杂质。、生产用汽的凝结水一般含有较多的油类物质和铁的腐蚀产物，返回后需要进一步处理来满足机组对水质的要求。 二、凝结水精处理技术概况 凝结水处理设备与热力系统的连接方式 1、低压系统连接方式 水处理设备串联在凝结水泵和凝升泵之间，见图(a)。由于凝结水泵在
工业废水处理运行规 程
工业废水处理运行规程 7.1概述 厂区各种开放式冷却水、凝结水精处理废水、车间卫生冲洗废水等，汇集后排入工业废水调节池，由三台提升泵送入工业废水处理系统，经过悬浮澄清装置、气浮装置混凝澄清处理后的清水进入工业废水中间水箱，由三台中间水泵送入2套无阀过滤器进行过滤，过滤后的清水进入回用清水池，由三台清水提升泵送入回用水系统，作为辅机冷却水补充水、干灰场和脱硫用水。处理装置的污泥进入污泥浓缩池由2台污泥泵送入带式浓缩脱水机，脱水后的泥饼外运填埋。 7.1.1工艺流程 7.1.2污泥处理流程： 7.2设备规范 序号设备名称设备规范数量备注工业废水调节池1142 m3 1 1 工业废水提升泵100VZY100-25F Q=150～200t/h 3 2 悬浮物澄清装置Q=100～120t/h TU进 <1500mg/L TU 出<50mg/L 2
7.3手动操作 7.3.1加混凝剂 7.3.1.1开启混凝剂加药箱进水门，当水位至500mm时关闭进水门，启动电磁阀箱＃1＃2搅拌器，启动＃1输药泵（或＃2）缓慢加入混凝剂，当浓度在2％左右停止加药。 7.3.1.2开启悬浮物澄清装置进水母管加混凝剂门和气浮处理装置进水母管加混凝剂门，开启＃1、＃3（或＃2、＃4）混凝剂计量泵进出口门（无特别事由该门处于常开状态），调整泵的行程处于50％位置，按下电磁阀箱＃1、＃2进药门开启按钮和计量泵启动按钮，根据加药量的需要调整泵的行程。 7.3.2加助凝剂 7.3.2.1开启助凝剂加药箱进水门，当水位至500mm时关闭进水门，取约1.0Kg聚丙烯酰胺，在水桶中搅拌溶解后加入助凝剂加药箱，启动搅拌器，继续加水至900mm时关闭进水门。7.3.2.2开启污泥浓缩池加助凝剂门，开启＃1、（或＃2、）助凝剂计量泵进出口门（无特别事由该门处于常开状态），调整泵的行程处于50％位置，按下电磁阀箱＃1、＃2进药门开启按钮和计量泵启动按钮，根据加药量的需要调整泵的行程。 7.3.3检查与准备 7.3.3.1检查工业废水提升泵、回转式格栅除污机、工业废水中间水泵、清水提升 泵、污泥泵、离心脱水机电源正常，控制开关置于停位，在线仪表正常备用。
高速混床操作事故预案 集控三值#3机在进行混床树脂传输过程中因监视不到位造成再生间废水池水满溢流至电缆沟，被公司定为异常事件，为防止此类事故再次发生，规定每次在传树脂前都要检查废水池水位，水位高时要先启动废水泵将水打干，传树脂过程中要监视、控制废水池水位，工作完成后要将水池水位打低，除盐在进行树脂再生过程中要监视废水池水位，再生完毕要将废水池水位打低。因目前高速混床运行周期长，集控运行人员操作次数减少，长时间不操作造成部分人员忘记程序步序和规程，为了确保操作的规范，特制定高速混床投退事故预案，望各值组织学习： 1.高速混床的程控操作方法和步序 检查就地电磁阀柜内各操作按钮在DCS挡（即远方），在CRT高速混床画面上，点击要操作的设备如：“A高速混床”跳出混床操作对话框，选择“组操”在第一个对话窗中，选择操作项目如：“混床停运”，在下拉对话框中选择要进行的步序如：“加开旁路”（或者选择任意其它步序），点击“开始”“确认”，程序将按下列步骤执行。 2.混床停运 2.1加开50%旁路 混床停运前，先加开50%旁路。使水流先有通道旁路，然后才可以停运混床。如原为0%则开至50%，如原为50%则开至100%。 2.2降低流量 关进水阀M01，开出水阀M09，开升压门M02。1分钟。 2.3解列
关出水阀M09、升压门M02。2分钟。 2.4泄压 确认M01、M09关闭后才进行。2分钟。 2.5备用 确认M11关闭后，才显示该步。混床此时允许投运、传出树脂等操作。 注意：当操作此步序后，如果发现问题中途停止步序，阀门将停在正在执行步序，如果再点击高速混床解列程序“混床停运”，从新进行程控“混床解列”混床进、出口阀门会自动默认置位，恢复进、出口阀门开启位置，如果中断步序在混床泄压，由于排气泄压阀门没有关闭，就会造成高压凝结水从高速混床出口反进，从高速混床排空气慢开门大量外泄事故。 3．混床失效树脂送阴罐 该程控的基点是要送出树脂的混床在停运状态且满水；阴罐满水。 3.1混合离子交换器内失效树脂输送至阴再生罐 在CRT画面中点击要操作的“A（或B）高速混床”在弹出的对话框中，依据操作方式选择“组操”在第一个下拉菜单中选择“混床树脂至阴罐”在第二个下拉菜单中选择第一步“隔离罐混脂送阴罐”（或者直接在对话框步序中用鼠标双击“混床树脂至阴罐”），按“开始”、“确认”程序将依据设定步序执行： 3.1.1隔离罐混脂送阴罐 在确认混合离子交换器进M01，出口门M09在关闭状态后允许下列操作 阀门开启：阴罐树脂出口门A08，隔离罐进水门T02，隔离罐树脂出口门T03，阴罐底部排水门A13，阴罐顶部排空气门A01。启动冲洗水泵A 或B流量：65 t/h
化学水处理安全运行规程 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
化学水处理安全运行规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、全自动软水器的运行 1、原水在一定是流量、压力下流经装有树脂容器的软 化器中，交换Na++与水中阳离子（Ca++、Mg++、 Fe++等）进行交换，使容器出水的Ca++、Mg++、 Fe++含量达到要求。 2、反洗：树脂失效后，在进行从下到上的反洗。目的 就是通过反洗使运行中压紧的树脂松动，有利于使再生液 接触。 3、再生：在一定的浓度、流量下，失效的树脂层还原 再生，回到原有的交换能力。 4、置换：再生液进行完后，交换器膨胀空间与树脂层 中还有未参与再生交换的盐液。为了利用盐液，采用小于
或相当于与再生液流速的清水进行清洗，目的就是不使清水与再生混合，一般清洗量为树脂体积的0.5-1倍。 5、正洗：就是清除树脂层中残留的再生废液，以正常运行流速清洗至水合格为止。 6、盐箱补水：向盐箱中注入溶解再生所消耗盐量的水，通常1m?水溶解360Kg盐，浓度在26.4。 为了保证盐箱中的烟浓度达到饱和，首先应保证溶解时间不少于6小时，平时盐箱中药做到见盐不见水。 二、预处理 三、反渗透及化学清洗 四、纯水的外供：原水泵→石英砂过滤器（聚合氯化铝）（絮凝剂加药）→活性炭过滤器→软换过滤器→保安过滤器→高压泵→反渗透膜→PH加药。 五、操作程序（手动） 1、检查手动阀门是否打到开启位置，原水箱是否有
技术文件 JKC/JH007—化学—2011 版次/修订：A/O 江西贵溪电厂“上大压小”工程三期 #2机组凝结水精处理系统调试措施 编写： 审核： 审定： 批准： 2011年01月22日
目录 1、设备概述 (2) 2、编制依据 (2) 3、调试范围 (3) 4、试运组织与分工 (4) 5、调试前应具备的条件 (5) 6、调试步骤与作业程序 (6) 7、调试质量检验标准 (10) 8、调试现场质量控制体系 (10) 9、记录内容 (10) 10、职业健康安全和环境管理 (11) 11、国家相关强制性条文 (12)
1 设备概况 江西贵溪电厂“上大压小”工程三期凝结水精处理系统采用中压处理系统，每台机组包括2?50%凝结水量的管式过滤器和3?50%高速混床系统、旁路系统（包括管式过滤器旁路、高速混床旁路、凝结水精处理系统旁路），两台机组共用1套体外再生系统（包括酸、碱贮存及计量设备），全部辅助系统及各系统间的连接管道等。凝结水精处理系统和体外再生系统分开布置，精处理系统设备布置在汽机房0 m 层，再生系统、辅助系统和电子设备室布置在主厂房0m层，酸、碱贮存系统布置于炉后机组排水槽上方。主系统如下： 凝结水泵→除铁过滤器→高速混床→轴封加热器 旁路（A）→旁路(B)→ 旁路( C )→ 凝结水精处理系统参数： 每台机组需处理的凝结水额定流量为1314m3/h，最大流量为1488m3/h；凝结水入/出口额定压力为 3.5MPa，最大压力为 4.5MPa；凝结水进水额定温度为35℃，最大温度为65℃。 机组启动初期，凝结水含铁量较高，凝结水不进入凝结水精处理混床系统，仅投入前置过滤器，前置除铁过滤器前后均设计有旁路。凝结水精处理系统进、出口母管上设100%大旁路，两台前置过滤器设50%旁路。混床为二台运行，一台备用，当某一台混床出水不合格或混床进、出口压差过大时，将启动备用混床，并进行再循环运行直至出水合格并入系统。此时，将失效的混床解列，并将失效树脂输送至再生系统进行再生，然后将再生好的备用树脂输送至混床备用。混床系统设有旁路门，当凝结水温度超过50℃或系统压差大于0.35MPa时自动打开，并关闭混床系统进、出水母管总阀门。旁路阀设有手动检修阀及旁流阀。每台机组凝结水精处理进出水母管设置手动隔离阀，用于管道冲洗时对系统进行隔离。两台机组的高速混床共用一套再生装置，采用高塔分离技术。凝结水精处理采用PLC工控全自动运行，参与自控阀门采用进口件。 2 编制依据 2.1《火力发电厂基本建设工程启动及竣工验收规程》（2009年版） 2.2《电力建设施工及验收技术规范》化学篇（2004年版）
600MW机组高速 混床漏氯离子的防范措施 杨凤岭刘志江 关键词：高速混床漏CL-1树脂再生阴阳树脂交叉污染 摘要： 我国火力发电厂的凝结水精处理一般是采用内部装填阴、阳树脂的高速混床进行处理。当高速混床运行失效后，通过将失效的树脂分离、分别再生后再重新投入运行。因此高速混床的运行状况，对于给水水质影响很大。如果在运行中高速混床出现氯离子漏出现象，将造成炉水氯离子含量高，进而造成热力系统应力腐蚀、钢铁脆化。对于邹县发电厂600WM机组高速混床漏氯离子现象，通过改善高速混床的运行状况和再生质量，从根本上解决了这个问题，从而避免了热力设备腐蚀和脆化。 一、引言 邹县发电厂三期600WM机组凝结水精处理系统是由意大利TK公司提供的低压凝结水精处理系统，100%处理，于1996年11月份开始投入运行。每台机组配备3台高速混床，两运一备；再生采用三塔（阳塔、阴塔、混塔）再生方式。高速混床出水控制标准为： a、电导率≤0.15μs/cm b、二氧化硅≤15μg/l c、钠离子≤１０mg/l d、出水氯离子≤凝结水氯离子 其中控制出水CL-1含量的主要目的是保证炉水中CL-1含量低于１mg/l。600MW高速混床由于处理水量大，树脂受凝结器泄漏等因素的影响，受污染的程度比较严重，再者再生方式的不合理，以及运行人员操作等原因，高速混床放氯离子现象较为严重。 高速混床放氯离子对于整个机组的热力系统是一种长期隐蔽的腐蚀，因为氯离子是一种酸性离子，它在高温高压状态下，会呈现一种酸性水解状态，从而降低锅炉水的pH，造成热力设备的酸性腐蚀，同时更为严重的是高温高压状态下的氯离子会直接对热力系统钢铁中奥氏体产生应力腐蚀，造成钢铁设备的脆化，如果长期存在氯离子超标现象，就会产生严重后果，影响机组的正常运行和使用寿命。 二、原因分析 自从我厂600MW凝结水处理高速混床投入运行以来，在电导率、二氧化硅、钠含量正常
凝结水精处理存在问题及对策分析 发表时间：2017-12-22T17:21:31.423Z 来源：《电力设备》2017年第25期作者：赵宏科 [导读] 摘要：凝结水精处理在电厂以及锅炉中使用极为普遍，其主要功能在于去掉凝结水中存在的各种可能的金属腐蚀物以及各类微量溶解性物质。 (大唐陕西发电有限公司灞桥热电厂陕西西安 710038) 摘要：凝结水精处理在电厂以及锅炉中使用极为普遍，其主要功能在于去掉凝结水中存在的各种可能的金属腐蚀物以及各类微量溶解性物质。近年来，随着我国各种大型火力发电厂的建设及投入使用，各类先进的凝结水精处理装置得到了普遍使用，因此，如何保证该装置在使用过程中的安全、高效，稳定，事关电厂安全生产的全局。 关键词：凝结水精；处理；问题；对策；分析 1导言 凝结水精处理系统是百万压水堆核电站二回路重要的系统之一。其位于凝结水泵与低压加热器之间，对二回路水中杂质离子进行树脂交换处理，保证蒸汽发生器供水水质。主要功能是：一是连续去除热力系统在机组正常运行或机组启停期间形成的腐蚀产物和离子杂质，为蒸汽发生器提供悬浮物质含量极低的给水；二是机组启动时可以大大减少系统冲洗时间,使机组尽快投入运行并节约除盐水用量。 2热电厂凝结水精处理系统概述 从理论上来看，凝结水是指锅炉产生的蒸汽在汽轮机做功后，经循环冷却水冷却凝结的水。但从生产实际来看，凝汽器热井的凝结水还包括高压加热器、低压加热器等疏水———即进入加热器将给水加热后冷凝下来的水。因此凝结水主要包括：汽轮机内蒸汽做功后的凝结水、各种疏水和锅炉补给水。凝结水作为锅炉给水主要组成部分，其水质将直接影响给水质量，尤其是随着机组参数的增大，为了机组的安全运行，对凝结水质量提出了更高的要求。 3凝结水精处理的目标 凝结水在一些状况下会受到污染，如凝汽器渗漏或泄漏、金属腐蚀产物的污染、锅炉补给水带入少量杂质等，部分超临界参数的机组，对给水水质的要求很高，需要进行凝结水的高纯度净化，也就是凝结水精处理。这就要求建立凝结水精处理系统。凝结水精处理系统高速混床是在机组空负荷试运结束后，进入带负荷整套调试阶段时初次投运的，投入运行均采用点动控制。控制混床入口含铁量≤1 000μg/L，结合机组负荷情况，为避免树脂污染严重，尽量等凝结水水质达到最佳而除盐设备补水已满足不了机组负荷要求时才投入精处理高速混床，对凝结水进行回收，从而实现凝结水的精处理。 4发电厂凝结水精处理中存在的问题分析 发电厂凝结水精处理中存在最为严重的问题就是在步骤顺序方面，在设备的调试以及处理期间都存在一定问题，设备调试人员自身技术水平较低，在发电厂凝结水精处理过程中要求设备调试人员具有较高的专业素质，因此在调试的过程中大多调试人员依赖供应商提供的步骤进行调试，达不到预期调试效果的同时也保证不了质量。在发电厂凝结水精处理的过程中，不能够保证设备的质量，进而不能够使设备稳定的运行，特别是在树脂再生的过程中，更是达不到标准，以此造成树脂严重流失，对整个发电厂凝结水精处理都有一定的影响甚至造成一定的经济损失。此外，在发电厂凝结水精处理过程中监控系统不完善，对调试中产生的问题不能及时的解决，使问题严重化。混床出水一直是发电厂凝结水精处理的关键问题，对水质以及出水水量不能保证，因此失去最初的处理效果。关于发电厂凝结水精处理存在的问题，发电厂应当进行重视，并且能够对问题进行有效的解决策略，以下便是对发电厂凝结水精处理策略的分析，希望能够对凝结水精处理有所帮助。 5凝结水精处理过程中存在问题的对策建议 加强凝结水精处理程控系统的设计和改进。从当前实际情况来看，各大电厂中凝结水精处理中程控系统不力的最主要的原因在于其主要是以时间步骤和顺序为核心来进行的，这种程控系统无法很好地完成树脂的分离与混合过程，同样无法保证正常生产的稳定性。在长期的生产过程中，这种以固定的时间为设计的程控系统存在着设计上的瑕疵，主要体现在树脂分离过程中的水力分离一般不适合采用固定的流量和时间来进行控制，因为在运行过程中经常需要采用水力分层的操作，实际过程中需要按照树脂观察窗所反映的实际情况来定，有时候也需要工作人员视实际情况来进行手动人工操作，因此不宜采用固定时间和步骤来进行程控系统的设计，凝结水精处理过程中程控系统不力将直接导致树脂分离效果不佳，影响了树脂的再生，要想彻底解决这一问题，就必须将凝结水精处理过程中的运行和再生由统一的单一固定时间参数来进行控制，同时由专业人员加强对凝结水精处理的前期调试，吸取国内外成熟的精处理调试经验，优化系统设计。除此之外，还应切实考虑到程控系统发生故障之后的应急处理步骤及方案的设计，保障在程控系统发生故障之后工作人员可以迅速按照预定方案到达预定地点迅速开启人工操作，保障生产工作的进行并将损失降到最低。树脂再生过程的优化与改进。 树脂泄漏的防护措施。在凝结水精处理的过程中要防止树脂泄漏渗入处理系统中，阻塞水泵的排水口，工作人员要采取必要措施在平时对系统进行常规维护等，防止此类情形发生，同时如果发生了树脂泄漏的情况，也要及时采取相应的可行措施，在发生树脂泄漏的情况下主要应采取以下应对措施： （1）立即关闭电动门，包括除氧器中的电动门以及旁路电动门。发生树脂泄漏后，工作人员应立即切断这两个电动门，以防止泄漏的树脂进入除氧器中，同时启动精处理系统中的凝结水再循环设施，从而使得凝结水可以通过水泵进入凝聚水管道中去，防止泄漏的树脂流入凝汽器中，保证设备的正常运转。（2）清理凝汽器后，要将过滤网进行手动拆除后进行清理，并启动再循环装置，将流入设备中的树脂彻底清扫。（3）如果凝结水精处理设备中由于树脂泄漏而出现堵塞，同时凝泵出现腐蚀的情况，这时要先将设备推出系统，然后停止整个机组凝泵的工作。（4）保证凝结水精处理正常工作并不使其出现树脂泄漏的事故，工作人员要在平时不断改进技术，不断完善凝结水精处理的技术，在平时要做好设备的维护、清理等工作，提高凝结水精处理运行的信息化程度，例如将混床的进出口阀门和凝泵采用计算机进行连接，这样就可以在发生可能的树脂泄漏后凝泵跳闸后，进出口阀门接收到信号后及时关闭，防止树脂进入凝汽器中去，保证系统的运转正常，为工作人员的抢修赢得时间。 6结论 通过对上述的内容进行分析研究之后能够得出，以上就是对发电厂凝结水精处理问题的分析，要想提高发电厂凝结水精处理质量，首
