陶瓷喷墨打印机的优点
陶瓷喷墨打印机的优点是什么？采用墨点可控技术输出图像的打印机。陶瓷喷墨打印机是采用新打印头技术，一个打印头超越了原先四个打印头的功能(180孔X8列)，双四色输出，以一当四! 采用墨点可控技术，亮部更细腻，暗部更鲜艳，过渡色更自然。陶瓷喷墨打印机的优点还有很多，我们跟着彩艺一起来看下。
陶瓷喷墨打印机优点是非接触打印，可“印刷”凹凸面产品;非实物制版，转版简单迅速，是个性化生产的有力武器，并可减少库存;调色、操作简单，可大大减少这方面的技术人力和成本;数码化打印，生产重复性好，使技术管理容易，也便于社会化分工等等。陶瓷喷墨打印机利用热发泡喷墨技术便是使用水性与油性染料混合的系统，其不论是用在家用打印机，还是商用打印机上，都可以获得不错的打印品质。缩小墨滴喷出区域的能力和整合的电路循环技术，可望使未来采用此项技术的喷墨打印机的墨滴体积更小，喷出墨滴的频率更高，可产生出更丰富的调和色及更平滑的网目调。低操作频率、高喷嘴数和单一打印的解析度，都是高速打印的基本要素。因此发泡喷墨技术可以提高打印速度，提高打印机的工作效率。不断整合的电路技术也让发泡喷墨技术可以持续压低成本，同时将整个打印过程佳化。
陶瓷喷墨打印机工艺流程
一、清洁瓷砖
https://www.doczj.com/doc/c65691526.html,/
二、喷涂层(光油)1. 涂层成分分别是：光油2，稀释剂1;固华剂12. 配比光油分别是光油2、固化剂1、稀释剂1;3. 涂层配比比例是光油：固化剂：稀释剂(2：1：1);4. 涂层需用300目网布过滤一至三遍;5. 喷涂层时注意开油比是否正确与瓷砖是否光洁无杂志;6. 喷涂层需用大口喷枪(W-7);7. 喷完涂层后需平放10至20分钟，让涂层自然干表面流平之后即可打印;8. 涂层一般需在0.25至0.5小时以内喷完，未喷完的涂层应当倒掉;
三、打印1. 打印前应当测喷嘴，确认打印机正常出墨;2. 打印前应当查看玻璃表面涂层是否流平，是否光洁无杂志;3. 打印前应当开空调，房间温度一般在23℃以下，湿度在0.75以内;4. 打印完成之后应当查看玻璃是否有裸白、散墨、拉丝、颜色不正等现象;
四、烘烤1. 打印完成之后应当让瓷砖放置5分钟以上再烘烤，开空调时可以放置30分钟;2. 烘烤时一般是130℃烤10分钟;3. 烘烤时180℃需烤5-10分钟，100℃需烤10-20分钟;4. 自然干一般需放置2至4小时就可以了!
彩艺是南京市浦口区不同凡响喷印设备厂注册商标，南京市浦口区不同凡响喷印设备厂成立于2001年，是陶瓷喷墨打印机研发、销售为一体的专业生产厂家，产品全部采用国内先进工艺技术，产品远销国内外。品牌：彩艺(已注册国家商标) 主要产品有：理光G5工业头UV平板打印机、理光GH2220工业头 UV 平板打印机。
本公司生产的UV平板打印机不受任何材料限制，可以在玻璃、陶瓷、木板、水晶、PVC、ABS、亚克力、金属、塑料、石材、皮革等表面进行打印。不论是简单的块色图案、全彩色图案或是具有过渡色的图案，都能一次打印完成，无需制版、无需晒版和重复套色，色彩靓丽、丰富，效果逼真，图像防水、防晒、耐磨损、不褪色，操作简单方便，打印图像速度快，完全满足市场的需求。投入成本低，应用领域非常广泛，可应用于玻璃工艺行业、玻璃移门行业、丝印行业、礼品加工行业、标牌标识行业、装璜装饰行业。
https://www.doczj.com/doc/c65691526.html,/
喷墨打印机 百科名片 喷墨打印机 喷墨打印机按工作原理可分为固体喷墨和液体喷墨两种（现在又以后者更为常见），而液体喷墨方式又可分为气泡式（canon和hp）与液体压电式（epson）。气泡技术（bubble jet）是通过加热喷嘴，使墨水产生气泡，喷到打印介质上的。 目录[隐藏] 基本介绍 喷墨打印机故障排除 安装与操作 喷墨打印机的原理 打印机性能 基本介绍 喷墨打印机故障排除 安装与操作 喷墨打印机的原理 打印机性能
[编辑本段] 基本介绍 与此相似，热感应式喷墨技术（thermal inkjet technology）是利用一个薄膜电阻器，在墨水喷出区中将小于0.5 %的墨水加热，形成一个汽泡。这个汽泡以极快的速度（小于10微秒）扩展开来，迫使墨滴从喷嘴喷出。汽泡再继续成长数微秒，便消逝回到电阻器上。当汽泡消逝，喷嘴的墨水便缩回。接着表面张力会产生吸力，拉引新的墨水去补充到墨水喷出区中。热感应式喷墨技术，便是由这样一个整合的循环技术程序所架构出来的。而在压电式喷墨技术中，墨水是由一个和热感应式喷墨技术类似的喷嘴所喷出，但是墨滴的形成方式是藉由缩小墨水喷出的区域来形成。而喷出区域的缩小，是藉由施加电压到喷出区内一个或多个压电板来控制的。由于墨水在高温下易发生化学变化，性质不稳定，所以打出的色彩真实性就会受到一定程度的影响；另一方面由于墨水是通过气泡喷出的，墨水微粒的方向性与体积大小不好掌握，打印线条边缘容易参差不齐，一定程度的影响了打印质量，这都是它的不足之处。微压电打印头技术是利用晶体加压时放电的特性，在常温状态下稳定的将墨水喷出。它有着对墨滴控制能力强的特点，容易实现1440dpi的高精度打印质量，且微压电喷墨时无需加热，墨水就不会因受热而发生化学变化，故大大

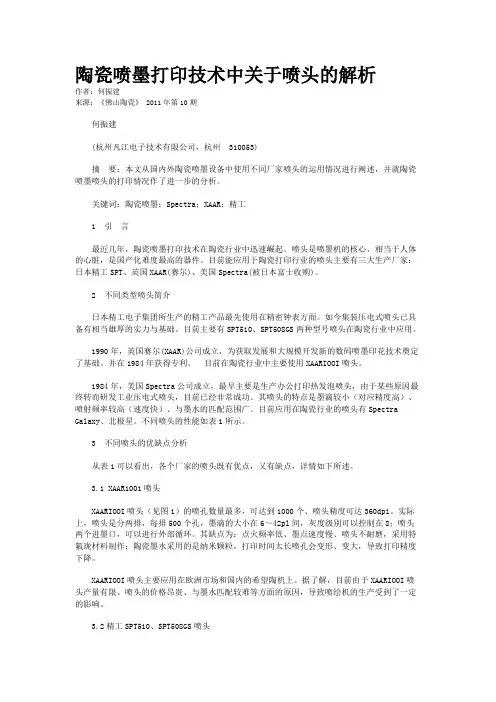

关于陶瓷数字喷墨打印喷头的分析探讨 韩：对“喷墨”二字进行拆解。“喷”形声字，形从口，音从贲，“贲”意为“冲”，也就是说墨水的喷出要靠脉冲电压控制性的挤压而出。“口”与“贲”联合起来表示“从口子中冲出”。那么，喷头的“口”——孔径和“贲”——控制系统就是喷墨喷头技术的关键。下面请凡江喷墨何工给我们讲一讲“喷头”。 何：虽说很简单就一个喷字，但实际很复杂。工业喷头都是压电喷头，都是由压电陶瓷挤压出来的。怎么挤压出来，既要受墨水的物理性能、喷头孔内径的影响，更要受脉冲电信号控制。譬如赛尔公司的1001型喷头，有 1000个喷孔、有两态、8级灰度，墨滴可以从 6PL到42PL，控制喷墨大小就与脉冲电压和喷头孔内径有关。如图1的两种喷墨图,其实是两种不同的墨水,两种墨水物理特性都一样,粘度,表面张力都一样,但实际从喷头里打出来 的效果完全不一样。为什么不一样，主要是与喷头的控制有关系，一是脉冲不同，二是精度不同，图1左可以看到不同大小的墨滴，相对应墨滴尾巴长度直度、小墨滴数量都基本相同，但是图1右就不容乐观，相应墨滴尾巴长短不一，且有漂移的现象。图2为示意图，右图是完美的墨滴，而左图就是有相当缺陷的墨滴，有散墨和漂移墨存在。所以喷头、喷头控制系统是“喷”字的关键。尽管“贲”是对口的修饰，但是它却是“虎贲”之口，很关键。 韩：是的，喷头控制的关键应对应在墨滴量、下落位置精度和下落直度精度上，否则这个喷头就会造成“贲溃”。还有何工，继上届喷墨技术成为陶瓷工业展亮点后，2011年广州国际陶瓷工业展再次将喷墨打印推向高潮，本次展会共展出喷墨设备、墨水以及相关产品的
国内外企业接近30家。尤其值得注意的是，包括新景泰、泰威、美嘉、科越、希望、彩神、精陶、锐颜等八家亮相的喷墨打印机全部实现国产化。其中，新景泰推出全套喷墨打印机设备，希望推出数码彩喷印花机，彩神推出高速陶瓷数码喷墨印花系统，美嘉推出数码嘉年华喷墨打印机，科越推出KM46BZD型喷墨打印机，精陶推出陶瓷喷印机，锐颜推出喷墨直喷机。在开启喷墨国产元年时代，它们的喷头都有哪些特征。我注意到，这8家喷墨打印机它们使用的喷头也是五花八门，譬如希望陶机和未参展的北大方正都是用赛尔1001喷头，精陶是日本精工的SPT1020喷头，泰威、彩神和新景泰听说原本计划也用赛尔1001的，后来由于赛尔供货紧张改用FujifilmDimatix(北极星喷头）。那么，我们能不能对在中国使用最常见的三类喷头做一分析。譬如赛尔公司1001喷头、日本精工SPT1020喷头和FujifilmDimatix(北极星喷头）做一分析。 何：好的，英国赛尔XAAR 1001/GS6 ，6-42PL；见图3 打印條寬度70.5mm ，喷嘴密度360npi,m墨滴流速6m/s，點火频率50kHz。XAAR 1001/GS6 ，6-42PL喷头能实现8级灰度，且墨滴较小，喷孔密度高，可大幅提高喷印质量和清晰度（在横向可实现360dpi)。但是墨水必须使用赛尔认证的陶瓷墨水，且目前喷头紧张，造成后期生产成本较高、维护保养比较有难度。最早应用于陶瓷喷墨打印机，性能也稳定，配套服务设施全，但是目前货源紧张，导致我国的喷墨部分陶瓷喷墨打印生产厂家改从FujifilmDimatix那里取货。 刚才讲了，国内陶瓷喷墨打印机场上今年都开始到FujifilmDimatix那里订购喷头，一方面是赛尔公司货源紧张，价格昂贵。另一方面是FujifilmDimatix的产品和营销策略赢得了中国客户的尊重。FujifilmDimatixt推出了系列齐全的打印喷头，能满足不同客户的需求，如Spectra polaris-512,15pl/35pl/85pl，能提供可调墨滴的大小从15到200pl的512个可独立寻址的喷墨喷嘴射流与显著的直线墨滴。此外，加热器和温度传感器允许精确控制油墨的粘度在射流温度高达60摄氏度。 喷头Spectra polaris-512喷头 喷头技术(15PL)4个压电式喷墨打印(35PL)2个压电式喷墨打印(85PL)4个压电式喷墨打印 输出产量2pass 84 35 96 3pass 56 25 64 4pass 42 18 48 6pass 28 12 32 8pass 21 9 24 打印精度1440DPI 在今年的广州陶瓷工业展会上，日本精工的510 80pl二态喷头和508 GS灰度级喷头引起大家关注。510 /80pl二态喷头墨滴较大，喷头价格相对较适宜，喷头孔大，可以针对陶
陶瓷喷墨打印机常见问题和解决方法 一、问题：砖坯面有滴墨 解决方法：1、增大真空度。2、砖坯表面温度太高，降低砖坯温度。3、自动清洗喷头。4、加大吸风管频率加大抽风。 二、问题：生产过程有白线条 解决方法：1、真空度过高，降低真空度。2、喷头有可能堵塞，打100%或自动清洗。3、用清洗布擦拭喷头（沿一个方向擦）4、把喷头上的进出管道调换，使墨水逆另一方向流动。 三、问题：真空度不稳定 解决方法：1、检查供墨泵消泡泵和循环泵是否正常工作，更换泵时管道是否反接。2、检查管道接口处接头与管是否有漏气。3查看过虑器管道夹仔是否夹紧或墨合进空气。 四、问题：喷头上有积墨或挂黑 解决方法：1、墨水张力偏小，更换张力大的墨水。2、减小喷墨机电压，（调电压时波动不能过大，容易造成阴阳色或色痕） 五、问题：色差、阴阳色、色痕 解决方法：1、墨机电脑屏上设定温度 与实际温度偏差大(超4度报警）颜色变化也大。2、加墨水前充分摇匀20--30分钟。3、检查搅拌器是否正常工作。4、调节墨机电压波动过大。 六、缺墨 解决方法：1、消泡过虑器使用时间过长，消泡器内墨水是否够满。2、出墨量过高，降低电压。3、降低温度同时加大供墨频率。 七、问题：深色线条或不规则图案 解决方法：1、上传文件后在确认图案打印后放砖太快，文件缓冲时间未够，识别错乱。2、查看电脑内是否有新文件进入后造成文件冲突。3、查看进砖电眼是否太高或灰尘覆盖电眼无法识别。八、黑线条或左右颜色变化 解决方法：1、喷头点卡是否有烧坏。2、分区电压是否有改动过大。 九、问题：溢流管没回流墨水并报警 解决方法：1、检查供墨泵运转是否正常，如果正常可适当加快其频率。2、过虑器是否长时间不更换，造成堵塞。3、查看泵的出入口管是否反接或接口漏气造有吸空。 十、喷头衔接口重叠或缺墨 解决方法：1、调节喷头衔接设置，重叠关，缺失加。2、查看皮带是否水平或同一中心位。
喷墨打印技术优缺点比较-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
喷墨打印技术优缺点比较 目前主流的喷墨打印机采用的成像技术有两种，一种是以爱普生品牌为主的微压电技术；一种是以惠普、佳能品牌为主的热发泡技术。 微压电技术工作原理 微压电喷墨技术属于常温常压打印技术，它是将许多微小的压电陶瓷放置到打印头喷嘴附近，压电陶瓷在两端电压变化作用下具有弯曲形变的特性，当图像信息电压加到压电陶瓷上时，压电陶瓷的伸缩振动变形将随着图像信息电压的变化而变化，并使墨头中的墨水在常温常压的稳定状态下，均匀准确地喷出墨水。 优势：压电喷墨技术对墨滴的控制能力更强，且墨滴微粒形状更为规则、定位更加准确，打印分辨率提高，容易实现高精度打印。且微压电喷墨时无须加热，墨水不会因受热而发生化学变化，降低了对墨水的要求，也延长了打印头的寿命。因温度的持续稳定,使长时间不间断持续喷印时墨水的粘度及表面张力保持相对的稳定,保证印件质量前后的一致性,及客户重印颜色的再现统一性。 陶瓷压电式喷印系统几乎可以打印任何种类的墨水，包括水溶性，溶剂性，和上面所述的加温固态喷墨。用于陶瓷压电式喷印的墨水，有较宽的粘度及张力适应范围(粘度可以在1-20 mPa.s 之间。张力在30-50mN/m之间)，且具有溶解特性和速干特性。因此微压电技术弥补了热发泡技术的不足，有着更为广范的应用空间。 不足：微压电喷墨技术的最大的不足就是，它将多数喷嘴集中在一个打印头上还是比较困难，因此打印速度就会减慢。且当打印机墨头堵塞后，需要浪费大量的墨水清洗墨头。每次更换墨头，首先要浪费30%墨水做墨头清洗，每次开机都需要2～3分钟的清洗，也要浪费一些墨水。气量装置要求用户更换墨盒时，还剩余17%～25%的墨水。 热发泡技术工作原理 热发泡技术是通过加热喷嘴，使墨水产生气泡，喷到打印介质上,属于高温高压打印技术。其工作原理是：利用薄膜电阻器，在墨水喷出区中将小于5微微升的墨水瞬间加热至300℃以上，形成无数微小气泡,气泡以极快的速度(小于10微秒)聚为大气泡并扩展，迫使墨滴从喷嘴喷出。气泡再继续成长数微秒，便消逝回到电阻器上。气泡消逝，喷嘴的墨水便缩回。接着表面张力会产生吸力，拉引新的墨水补充到墨水喷出区准备下一次的循环喷印。由于接近喷嘴部分的墨水被不断加热冷却，积累的温度不断上升(至30-50℃)，因而需要利用墨盒上部的墨水循环冷却，但在长时间打印中，整个墨盒里的墨水仍然会保持在40-50℃左右。由于热气泡喷印是在较高的温度条件下进行，所以其喷墨必须设计为低粘度(约小于1.5mPa.s)高张力(约大于40 mN/m),以保证长时间持续高速打印。
喷墨打印机按工作原理可分为固体喷墨和液体喷墨两种（现在又以后者更为常见），而液体喷墨方式又可分为气泡式（canon和hp）与液体压电式（epson）。气泡技术（bubblejet）是通过加热喷嘴，使墨水产生气泡，喷到打印介质上的。与此相似，hp采用的热感应式喷墨技术（thermal inkjet technology）是利用一个薄膜电阻器，在墨水喷出区中将小于0.5 %的墨水加热，形成一个汽泡。这个汽泡以极快的速度（小于10微秒）扩展开来，迫使墨滴从喷嘴喷出。汽泡再继续成长数微秒，便消逝回到电阻器上。当汽泡消逝，喷嘴的墨水便缩回。接着表面张力会产生吸力，拉引新的墨水去补充到墨水喷出区中。 热感应式喷墨技术，便是由这样一个整合的循环技术程序所架构出来的。而在压电式喷墨技术中，墨水是由一个和热感应式喷墨技术类似的喷嘴所喷出，但是墨滴的形成方式是藉由缩小墨水喷出的区域来形成。而喷出区域的缩小，是藉由施加电压到喷出区内一个或多个压电板来控制的。由于墨水在高温下易发生化学变化，性质不稳定，所以打出的色彩真实性就会受到一定程度的影响；另一方面由于墨水是通过气泡喷出的，墨水微粒的方向性与体积大小不好掌握，打印线条边缘容易参差不齐，一定程度的影响了打印质量，这都是它的不足之处。微压电打印头技术是利用晶体加压时放电的特性，在常温状态下稳定的将墨水喷出。它有着对墨滴控制能力强的特点，容易实现1440dpi的高精度打印质量，且微压电喷墨时无需加热，墨水就不会因受热而发生化学变化，故大大降低了对墨水的要求。目前，爱普生、惠普、佳能三家公司生产的液态喷墨打印机代表了市场的主流产品 目前市场上常见的打印机有三大类：针式、喷墨和激光打印机。针式打印机已经过了辉煌期，逐渐步入黄昏；而激光打印机虽然价格在不断下降但和主流的彩喷相比还是有一定差距，而且如果要用彩色的话价格就又会高出好多。如此来看，喷墨打印机最近红透半边天的情况也就不足为怪了。 喷墨打印机是在针式打印机之后发展起来的，采用非打击的工作方式。比较突出的优点有体积小、操作简单方便、打印噪音低、使用专用纸张时可以打出和照片相媲美的图片等等。经过若干年的磨练，喷墨打印机的技术已经取得
印花是陶瓷生产中的核心技术之一，目前国内的印花技术主要是丝网印花和辊筒印花。中国每年出口大量的陶瓷，在国际上享有一定的知名度。但是中国陶瓷的优势只是体现在量，在产品的设计、图案上是没有太多的竞争优势。现代化的陶瓷竞争市场中，光有量是远远不够的。今年的里米尼展会上，相信许多参展的企业都看见了喷墨印花这个技术，一个实现3D陶瓷图案的印花技术已经不再是梦想了。在西班牙，喷墨印花已经是一门非常成熟而且被多数外资陶瓷企业采用的技术。他在陶瓷行业的运用非常大，为何会这样说？随着世界陶瓷喷墨打印潮流不断扩大首先喷墨印花在色彩上非常自然。据我了解，佛山新明珠、金牌亚洲等一些陶瓷企业已经开始采用这种喷墨印花技术，通过图片我们可以看见，地砖的凹凸效果、花纹精度等相比传统的印花技术是更胜一筹。许多知名陶瓷品牌厂家为了提高产量，在印花的过程中会加快印刷的时间。传统的印花机如果印刷速度加快，相对图像的精度必然降低。但是喷墨印花打印机并不存在这方面的问题。举个简单的例子，西蒂的印花机在投产的时候，按照每分钟24米的速度计算，陶瓷印花的图像精度高达360dpi,实现真正的八级灰度，完全可以同时满足产量与色彩的需求。而同样条件下，传统的印花技术只能保持100dpi的解析度。除了解析度，喷墨印花就连表面的凹凸效果也能生动表现出来，这一项是传统印花机无法比拟的。喷墨印花机不仅在设计上能够独树一帜，在节能方面也卓有成效。众所周知，近年来企业最关心是色釉料的价格，如何最大限度降低浪费是所有企业都关注的问题。淄博市昆仑镇日用陶瓷产业传统印刷在
试版、换花色等方面都需要浪费许多的色釉料，但是喷墨印花技术只需在电脑进行处理，印花过程中完全按照电脑化制定色量，西蒂的印花机还带有自循环清洁功能的油墨过滤系统。该循环系统使用了一个特定的压力装置，循环后将色料油墨通过一个过滤器清除掉杂质可以连续使用不用擦喷头，降低在制网板、刻胶筒时清洗喷头过程中损失的色料，大大节省开发、印刷成本。 刚才荆工也说了，十二五规划中，节能减排是未来五年的经济主旋律。喷墨印花这块品色兼具的蛋糕在中国的市场一定大有所为，随着世界陶瓷喷墨打印潮流不断扩大，相信这个风靡欧洲各大发达国家的技术也会在中国的陶瓷市场卷起新浪潮。
深度剖析：陶瓷喷墨打印机结构 陶瓷喷墨打印机的发展迅速是一个不争的事实，放眼陶业内，早已是处处皆是喷墨打印机的现状，到现在为止市场上已经有超过十个品牌分别占有不同市场了，由于不同品牌推出的时间不同，设计的侧重点有异，再加上不同品牌有不同的经验。所以到目前为止，不同品牌的机器的外形、结构是不一样的，有的还相差很大，为意欲购买和使用喷墨机的业内人士带来一些困扰，但万变不离其宗，一般来说，喷墨机结构无非就是那几大部分，在此，东莞基汇将多年来对这一设备的研究做一次系统梳理，希望能给读者提供参考。 一、瓷砖输送机构 它主要由电机(一般是伺服电机，也有用普通电机加编码的)、减速机、主动辊筒、从动辊筒、送砖皮带(一般是平皮带)，送砖平台等组成。这里要说明的是，在皮带的选择方面，除了如辊筒印花机皮带的高精度、高强度、耐温性、耐疲劳等性能要求外。由于喷墨机所用的墨水是由多组分的有机溶剂加无机色粉组成。而到目前为止，不同品牌推出的墨水采用的溶剂是有所不同的。因此，要尽量选用抗溶剂能力强、范围宽的皮带(特别是表层)。否则会因为皮带表面的变形而影响精度，或者降低皮带的使用寿命(正常一般为2~3年)。在平台的设计方面，它主要的技术要求与辊筒机差不多：平整、耐磨、耐腐蚀。目前，不同的品牌的平台设计有所不同，有的是直接使用原辊筒机的平台(一般是不锈钢)，如System、希望、CRETAPRINT等。有的是用钢件焊接再机加工而成，如DURST、新景泰(彩神)等。前者轻巧美观，后者稳重可靠，各有优点。 二、喷头系统 喷头是目前陶瓷喷墨打印机最核心、所占成本最高、最重要、技术含量最高的部件。由于数码喷绘技术在陶瓷喷墨机出现前已经在其他行业应用多年。所以国际上喷头的品类是很多很常见的，广告画、标语机、写真机、办公用的喷墨机等都有使用。但由于陶瓷墨水的特殊性(之前的一般是有机墨水，密度低、分散性好)和陶瓷喷墨机的工作环境较恶劣，所以，不是所有喷头都适用于陶瓷喷墨机。目前成功应用于陶瓷打印机的喷头品种不多，主要有英国的“赛尔”、美国的“北极星”、日本的“精工”三大品牌。“赛尔”是应用最早的，“北极星”由于具有钢结构，易维护、高速、喷距长、供货足等优点，近几年也被不少的品牌
陶瓷喷墨印花机的使用与维护 陶瓷喷墨印花是在纸张喷墨打印的基础上发展起来的，因此，喷墨打印机在使用中一些操作要点和要注意的问题在喷墨印花中也可以参考应用，与纸张喷墨相比，由于瓷砖坯体表面的特殊性，印花效果要求各项色牢度，使得纸张喷墨与陶瓷坯体印花存在差异，而陶瓷喷墨印花存在的问题会更多。 一、喷墨印花机的组成 1．瓷砖输送机构：它主要由电机（一般是伺服电机，也有用普通电机加编码的）、减速机、从动辊筒、送砖皮带（一般是平皮带），送砖平台等组成。这里要说明的是，在皮带的选择方面，除了如辊筒印花机皮带的高精度、高强度、耐温性、耐疲劳等性能要求外。由于喷墨机所用的墨水是由多组分的有机溶剂加无机色粉组成，要尽量选用抗溶剂能力强、范围宽的皮带（特别是表层）。否则会因为皮带表面的变形而影响精度，或者降低皮带的使用寿命 2．喷头系统：喷头是目前陶瓷喷墨打印机最核心、所占成本最高、最重要、技术含量最高的部件。由于数码喷绘技术在陶瓷喷墨机出现前已经在其他行业应用多年。所以国际上喷头的品类是很多很常见的，广告画、标语机、写真机、办公用的喷墨机等都有使用。但由于陶瓷墨水的特殊性（之前的一般是有机墨水，密度低，分散性好）和陶瓷喷墨机的工作环境较恶劣，所以不是所有喷头都适用于陶瓷喷墨机。喷头的安装方式也有两种，其一是将所有喷头安装在同一个安装板上，其二是将每个颜色的喷头分别安装在独立的安装板上，而且该安装板可以独立拉出皮带外，以方便喷头作人工清洁。 3．供墨系统：陶瓷喷墨机供墨系统的作用是给喷头提供持续、稳定均质的墨水，确保喷头工作的持续稳定。它与辊筒印花机的供釉系统有相似的地方。它一般由储存机搅拌桶、抽墨泵、外循环泵、墨盒、一级和二级过滤器，负压系统、恒温系统等组成。这些设置，主要是因为喷头的孔径是很小的（微米级），为了喷射稳定，墨水的粘度必须恒定，陶瓷墨水的溶剂与溶质的比重差别很大易沉淀等原因。 4．控制系统及操作系统：本系统的作用是实施输送皮带、喷头、供墨系统等的综合控制，使其按预设的数据同步运行，喷射出精确的图案。在本系统中，输送皮带的控制属于很成熟的技术，在辊筒印花机中已有多年的应用经验；而单个喷头的控制技术在数码喷绘行业应用也十分成熟；供墨系统与传统的数码喷绘设备也较为相似。所以，多喷头组合控制，并使之与皮带的运行同步是本设备技术的关键。 5．恒温、恒湿、除尘系统：这系统设置的目的是为机器工作提供一个最适合其工作的环境，以减少喷头外部引起的堵塞，以及使墨水喷头等主要零件处于最佳的工作状况，使机器长时间稳定运行，不拉线。鉴于陶瓷车间的环境恶劣（高温、湿度大、灰度大），至目前，几乎所有喷墨机供应商都要求用户为其做一个与车间分隔的房间。对于房间的要求，据笔者的经验主要有以下三点：正压（可用外置风机产生）；恒温恒湿（可安装空调达到，一般要求室温在25~30℃左右）；防尘（可在进喷墨房前安装足够的吹风管给瓷坯“洗尘”、“去湿”）。为了减少对喷墨房环境的依赖，一般喷墨机也会设计有密封性较好的防尘罩，以防止外部灰尘落入机器喷射区域。 6．喷头自动清洁系统：由于灰尘无法完全清除，喷出的墨点有部分会“飞”起来粘附在喷头的表面或挂积在附近机件上；喷头内部也有可能因长时间使用而产生局部沉积使喷孔堵塞。所以定时的喷头清洁是免不了的。为了减少人工清洁的劳动强度，陶瓷喷墨机都设有自动清洁系统，它一般由墨盘、墨盘输送系统、刮片或吸咀、真空泵及管路等组成。可以自动完成整个清洁过程，每次清洁需时5-10min. 而清洁的间隔时间可以根据实际情况设置，使机器自动执行。 二、使用中要注意的重要的问题 1．使用优质墨水 在喷墨印花耗材中，墨水是影响喷墨印花质量的主要因素，使用不合格要求的墨水，不仅严重影响印花质量，而且对机器造成损坏。墨水的品质可决定打印图像的质量，也可决定喷嘴的使用寿命。墨水可称为整个系统的血液，直接关系着整个打印的质量，它对于输出图像的色彩真度、色彩表现力、视觉冲击力、耐褪色性及至打印机的使用寿命和用户的身心健康等方面都有着最直接的影响。对墨水的要求一般有如下两点： A颜色准确，能够达到原件的色彩。 B墨水颗粒细度要细，否则容易堵墨头。 2．保证优良环境和正确使用 由于喷墨印花机是从纸张喷墨打印机的基础上发展起来的，因此，其运行环境等因素与一般彩色喷墨打印机有所类似。要使喷墨印花机能够印出精美的图像，就要保证它处于工作的最佳状态，才能保证墨水处于使用的最佳水平，充分发挥墨水的特殊性能。因此，要合理操作和勤于保养，一定要严格按照使用说明来完成整个操作，尤其是要养成正确的开、关机习惯，不可随意或乱操作。开、关打印机看起来是最简单的事情，但对喷墨印花机保养关系重大。
喷墨打印技术优缺点比较 目前主流的喷墨打印机采用的成像技术有两种，一种是以爱普生品牌为主的微压电技术；种是以惠普、佳能品牌为主的热发泡技术。 微压电技术工作原理 微压电喷墨技术属于常温常压打印技术，它是将许多微小的压电陶瓷放置到打印头喷嘴附近，压电陶瓷在两端电压变化作用下具有弯曲形变的特性，当图像信息电压加到压电陶瓷上时，压电陶瓷的伸缩振动变形将随着图像信息电压的变化而变化，并使墨头中的墨水在常温常压的稳定状态下，均匀准确地喷出墨水。 优势：压电喷墨技术对墨滴的控制能力更强，且墨滴微粒形状更为规则、定位更加准确，打印分辨率提高，容易实现高精度打印。且微压电喷墨时无须加热，墨水不会因受热而发生化学变化，降低了对墨水的要求，也延长了打印头的寿命。因温度的持续稳定 , 使长时间不间断持续喷印时墨水的粘度及表面张力保持相对的稳定 , 保证印件质量前后的一致性 , 及客户重印颜色的再现统一性。 陶瓷压电式喷印系统几乎可以打印任何种类的墨水，包括水溶性，溶剂性，和上面所述的加温固态喷墨。用于陶瓷压电式喷印的墨水，有较宽的粘度及张力适应范围（粘度可以在 1-20 之间。张力在30-50mN/m之间），且具有溶解特性和速干特性。因此微压电技术弥补了热发泡技术的不足，有着更为广范的应用空间。 不足：微压电喷墨技术的最大的不足就是，它将多数喷嘴集中在一个打印头上还是比较困难，因此打印速度就会减慢。且当打印机墨头堵塞后，需要浪费大量的墨水清洗墨头。每次更换墨头，首先要浪费 30%墨水做墨头清洗，每次开机都需要2?3分钟的清洗，也要浪 费一些墨水。气量装置要求用户更换墨盒时，还剩余17%?25%的墨水。 热发泡技术工作原理 热发泡技术是通过加热喷嘴，使墨水产生气泡，喷到打印介质上, 属于高温高压打印技术。其工作原理是：利用薄膜电阻器，在墨水喷出区中将小于 5 微微升的墨水瞬间加热至300 C以上，形成无数微小气泡，气泡以极快的速度（小于10微秒）聚为大气泡并扩展，迫使墨滴从喷嘴喷出。气泡再继续成长数微秒，便消逝回到电阻器上。气泡消逝，喷嘴的墨水便 缩回。接着表面张力会产生吸力，拉引新的墨水补充到墨水喷出区准备下一次的循环喷印。 由于接近喷嘴部分的墨水被不断加热冷却，积累的温度不断上升（至30-50 C ），因而需要利用墨盒上部的墨水循环冷却，但在长时间打印中，整个墨盒里的墨水仍然会保持在40-50 C 左右。由于热气泡喷印是在较高的温度条件下进行，所以其喷墨必须设计为低粘度（约小于高张力（约大于 40 mN/m），以保证长时间持续高速打印。 优势：热发泡喷墨技术便是使用水性与油性染料混合的系统，其不论是用在家用打印机，还是商用打印机上，都可以得到不错的打印品质。缩小墨滴喷出区域的能力和整合的电路循环技术， 可望使未来采用此项技术的喷墨打印机的墨滴体积更小，喷出墨滴的频率更高，可产生出更丰富的调和色及更平滑的网目调。低操作频率、高喷嘴数和单一打印的解析度，都是高速打印的基本要素。因此发泡喷墨技术可以提高打印速度，提高打印机的工作效率。不
https://www.doczj.com/doc/c65691526.html,/ 陶瓷喷墨打印机的优点 陶瓷喷墨打印机的优点是什么？采用墨点可控技术输出图像的打印机。陶瓷喷墨打印机是采用新打印头技术，一个打印头超越了原先四个打印头的功能(180孔X8列)，双四色输出，以一当四! 采用墨点可控技术，亮部更细腻，暗部更鲜艳，过渡色更自然。陶瓷喷墨打印机的优点还有很多，我们跟着彩艺一起来看下。 陶瓷喷墨打印机优点是非接触打印，可“印刷”凹凸面产品;非实物制版，转版简单迅速，是个性化生产的有力武器，并可减少库存;调色、操作简单，可大大减少这方面的技术人力和成本;数码化打印，生产重复性好，使技术管理容易，也便于社会化分工等等。陶瓷喷墨打印机利用热发泡喷墨技术便是使用水性与油性染料混合的系统，其不论是用在家用打印机，还是商用打印机上，都可以获得不错的打印品质。缩小墨滴喷出区域的能力和整合的电路循环技术，可望使未来采用此项技术的喷墨打印机的墨滴体积更小，喷出墨滴的频率更高，可产生出更丰富的调和色及更平滑的网目调。低操作频率、高喷嘴数和单一打印的解析度，都是高速打印的基本要素。因此发泡喷墨技术可以提高打印速度，提高打印机的工作效率。不断整合的电路技术也让发泡喷墨技术可以持续压低成本，同时将整个打印过程佳化。 陶瓷喷墨打印机工艺流程 一、清洁瓷砖
https://www.doczj.com/doc/c65691526.html,/ 二、喷涂层(光油)1. 涂层成分分别是：光油2，稀释剂1;固华剂12. 配比光油分别是光油2、固化剂1、稀释剂1;3. 涂层配比比例是光油：固化剂：稀释剂(2：1：1);4. 涂层需用300目网布过滤一至三遍;5. 喷涂层时注意开油比是否正确与瓷砖是否光洁无杂志;6. 喷涂层需用大口喷枪(W-7);7. 喷完涂层后需平放10至20分钟，让涂层自然干表面流平之后即可打印;8. 涂层一般需在0.25至0.5小时以内喷完，未喷完的涂层应当倒掉; 三、打印1. 打印前应当测喷嘴，确认打印机正常出墨;2. 打印前应当查看玻璃表面涂层是否流平，是否光洁无杂志;3. 打印前应当开空调，房间温度一般在23℃以下，湿度在0.75以内;4. 打印完成之后应当查看玻璃是否有裸白、散墨、拉丝、颜色不正等现象; 四、烘烤1. 打印完成之后应当让瓷砖放置5分钟以上再烘烤，开空调时可以放置30分钟;2. 烘烤时一般是130℃烤10分钟;3. 烘烤时180℃需烤5-10分钟，100℃需烤10-20分钟;4. 自然干一般需放置2至4小时就可以了! 彩艺是南京市浦口区不同凡响喷印设备厂注册商标，南京市浦口区不同凡响喷印设备厂成立于2001年，是陶瓷喷墨打印机研发、销售为一体的专业生产厂家，产品全部采用国内先进工艺技术，产品远销国内外。品牌：彩艺(已注册国家商标) 主要产品有：理光G5工业头UV平板打印机、理光GH2220工业头 UV 平板打印机。 本公司生产的UV平板打印机不受任何材料限制，可以在玻璃、陶瓷、木板、水晶、PVC、ABS、亚克力、金属、塑料、石材、皮革等表面进行打印。不论是简单的块色图案、全彩色图案或是具有过渡色的图案，都能一次打印完成，无需制版、无需晒版和重复套色，色彩靓丽、丰富，效果逼真，图像防水、防晒、耐磨损、不褪色，操作简单方便，打印图像速度快，完全满足市场的需求。投入成本低，应用领域非常广泛，可应用于玻璃工艺行业、玻璃移门行业、丝印行业、礼品加工行业、标牌标识行业、装璜装饰行业。
陶瓷喷墨，特色工艺 陶瓷喷墨的定义 陶瓷喷墨一种“与物体非接触”的喷墨印刷型高科技数码印制工艺，运用于任何材质上的图案打印，例如木板、玻璃、水晶、金属板、地板砖、瓷片、光盘、亚克力、有机玻璃、EVA.KT板、皮革、硅胶、塑胶、PP、PE、PVC、布料、不干胶、石材等物质表面进行彩色的照片印刷。不论是简单的色块图案还是全彩色图案或是具有过度色的图案，都能一次印刷完成，颜色光亮，触摸细腻度高，图像防水，防晒，耐磨损及附着力强，不易褪色，机器操作简易、性能稳定，创造出比传统方式更高的印刷质量。 陶瓷喷墨的习惯性别称：陶瓷彩印，陶瓷彩绘，陶瓷喷绘，陶瓷打印，陶瓷印花工艺等等。 陶瓷喷墨工艺所需设备的特点： 一、印刷步骤简单 陶瓷喷墨机无需制版、晒版、重复套色的步骤，无需丝网印刷和热转印方式所需要的各式型号的工具、材料。采用陶瓷喷墨机仅需另外准备一台普通电脑，只需一个操做机器就可以完全独立的进行印刷操作，省人力物力，并且方式简单，立等可取，对于操做机器人员的经验要求低，只要了解简单的图片处理软件就可以了。 二、可兼容不同行业，不限材质，不会造成材质的损坏 陶瓷喷墨机不仅可以在质地坚韧的水晶、石材、金属、玻璃等材质上印刷，而且可以在质地松软的皮革、布料、棉质等物料上印刷；它可以在无机物上印刷，也可以在成分复杂，变化多端的有机物上印刷。对材质有了更多更好的兼容，采用万能打印机避免了丝网印刷、水转印选材质的问题，也避免了热转印对皮革、布料、棉料等有机物材质的破坏问题。 三、印刷位置准确，避免了手工印刷所遇到的位置偏移的问题 陶瓷喷墨打印机不再沿用传统的印刷模式和方法，不再是过去简单的人工操作和手艺印刷，它与技术含量较高的电脑连接，并结合自动化控制技术，可以非常精确的对准需印刷的区域和位置，避免了手工印刷所遇到的位置偏移的问题。由于它是一次性进行多色印刷，也不会存在套色对位的问题。这些优势还可以和雕刻、蚀刻等工艺进行非常有效的结合，在雕刻的区域印刷出漂亮的画面，或者在印刷后进行精确的蚀刻等。由此可见，该产品在雕刻、蚀刻等行业中取得了新的突破，能发挥更好的作用。 四、非常适合需要颜色过渡的图片印刷传统的印刷方式，比如说丝印，几乎无法根据图片做到所有颜色的过渡，所以丝印出来的效果会颜色界限分明，在两种色彩中间，很难根据画面本身而体现颜色过渡。特别是很多产品都需要印刷商标、标识类等高精度、高度复杂的图案，礼品、工艺品行业应用就更加广泛。万能打印机能非常完美的满足该需求，充分体现出了强大的生产潜力，突破了丝网印刷，热转印等印刷方式带来的瓶颈。 陶瓷喷墨喷绘陶瓷物品的范围： 陶瓷喷墨机可以喷绘在许多材料上，而且操作性和工艺性灵活，可以运用于任何陶瓷品的喷绘，主要喷绘范围有：建筑陶瓷卫浴，陶瓷工艺品，陶瓷纪念品，陶瓷日用品，陶瓷装饰等陶瓷材质的物品皆可。
1.墨水的储存和使用：请见附件更新后的要求。请注意对储存温度等提出了更严格的要求。 2. 打印机房的管理：打印机房门加闭门器常闭，加挂温度(通常设定25°C) 湿度计(要求40-80%)并规定控制指标。机器上的粉尘每天清理。总之打印机房基本要做到恒温恒湿少尘，最好保持微正压。 3. 印前坯温和水蒸气控制：印前坯温要保持在40°C左右，不能太高，稳定很重要，尽量避免早晚和季节温差的影响。进入打印机水蒸气要尽量少。因此必须在打印机房外和房内距打印机30-50公分等处加多道强力吹风，既控制温度，又清除坯面粉尘和减少水蒸气。水蒸气对是喷墨打印的大敌，不但会积聚喷头表面造成滴墨，而且会影响墨滴运行轨迹，降低打印质量。 4.打印机日常使用时的规则：请见附件更新后的要求。补充了新设计生产和打样前的操作细则。 5.墨水使用前一定要摇匀，建议购买一台摇摆机放在打印机房旁，每次加墨前摇匀（10-15分钟），避免人工操作的不稳定和不可靠。 6.印后加烘干器：可采用石英管、烘道或热风机等方式，目的是在后续淋釉前烘干釉面，提高釉面温度，避免凹釉针孔等缺陷。 7.打印机用压缩空气压力要稳定，建议增加稳压包，带滤水滤油功能。以从其他工厂的经验来看，这个措施投入不大，但效果显著，对大生产稳定性贡献很大。 8.打印机供电要有充分保证，打印机自带的UPS电源顶多支撑2小时。一旦断电不但会丢失所有设定参数，而且可能因墨水漏干而对喷头造成不可逆损伤。 9. 底釉和面釉建议采用釉钟/Vella + Vella的工艺，增强坯体遮盖力减小底坯波动的影响，降低增白剂耗量同时提高成品白度。 1. 底釉面釉要提前介入，在打印机启动前对釉线布置等工艺条件提出建议，并根据贵司烧成曲线和坯体参数提供相应配方釉料上线小试，争取在喷墨机工作前解决坯釉配 合、釉面质量等问题。 2. 打印机要有专人操作管理。对机器的一般性调整和颜色的调整要能独立操作，对打印质量有判断能力。
喷墨打印技术简介 一、喷墨打印的发展历史 二、热发泡和微压电式喷墨方式介绍 三、喷墨打印重要的参数 四、工业喷墨印刷的主要应用领域 五、主要工业喷墨打印头制造商
一、喷墨打印技术的发展历史 喷墨打印技术主要经历了连续喷墨打印技术、热泡式喷墨打印技术和压电式喷墨打印技 术三个阶段。而喷墨打印技术的进步及其在工业中的应用也相应推动了工业喷墨打印头的进步与发展。 20世纪60年代，随着墨滴形成及其在电场运动等基础理论的研究，连续喷墨打印理论 逐步形成并开始进入应用阶段。20世纪70年代，随着计算机技术的发展，出现了用于喷墨打印机的连续喷墨打印头。 20世纪80年代，热泡式打印原理被发现。随后热泡式喷墨打印技术得以完善并出现了热泡式喷墨打印头。与连续式喷墨打印头相比，热泡式喷墨打印头工作效率和打印精度更高，同时供墨方式简单，不需要额外加压装置和终端回收装置。因此，热泡式喷墨打印头开始逐步取代用于喷墨打印机的连续喷墨打印头。 90年代，热泡式喷墨打印头还被开始应用于户外广告用的广告数码喷绘设备。 20世纪90年代，随着压电式喷墨打印技术的进一步发展，压电式喷墨打印头开始逐步 进入实质性应用阶段。与热泡式喷墨打印头相比，压电式喷墨打印头对墨滴的控制能力更强，喷射过程中形成的墨滴体积更小，喷射速度更快，喷射频率更高。同时压电式喷墨打印头在喷射过程中无需加热，墨液不会因受高温而发生化学反应，大大降低了设备对墨液质量的要求。此外，压电式喷墨打印头还能适用于不带电荷、不受高温汽化产生气泡的打印介质；但由于与热泡式喷墨打印头相比，压电式喷墨打印头的成本较高。因此，压电式喷墨打印头仅在对打印质量要求较高的中高端户外广告喷绘领域得到逐步应用。 而随着科技的不断进步以及喷墨打印技术应用成本的逐步降低，工业喷墨打印技术在工业的应用也日益广泛。当前压电式喷墨打印头在工业中的应用已经不再局限于中高端户外广告喷绘，而是逐步拓展至纺织印染、陶瓷建材、电子、3D打印等工业领域；压电式喷墨打 印头也成为工业喷墨打印头的主流，而热泡式喷墨打印头仍主要应用于家用和办公用打印机。 二、热发泡和微压电式喷墨方式介绍
