目录 总则 第一节工作服、防护工具使用的安全规定 第二节生产用电、生活用电的安全规定 第三节设备装置安装使用的安全规定 第四节搬运、吊装重大物件的安全规定 第五节高空作业及使用梯台的安全规定 第六节使用明火及易燃易爆物品的安全规定 第一章制粉部分 第一节制粉清理设备安全操作规程 一．磨粉机安全操作规程 二．高方筛安全操作规程 三．关风器、除尘器安全操作规程 四．打麸机、粉料筛、打麦机、精选机安全操作规程五．着水机、螺旋输送机安全操作规程 六．打包机、缝（封）口机、秤安全操作规程 七．提升机、刮板机、输送带安全操作规程 八．清理筛、振动圆筛、皮前粗筛、去石机安全操作规程九．喂料器、微量添加设备安全操作规程 十．粉碎机安全操作规程 十一．磨粉机（GFY1820）安全操作规程 第二节气动设备与压力管网 一．气动装置安全操作规程 二．空压机、空压机站安全规定 三．压力容器使用的安全规定
四．多路阀安全操作规程 第二章维修工与机加工设备第一节维修工与机加工安全规定 第二节机加工安全操作规程 一．车床安全操作规程 二．刨床安全操作规程 三．铣床安全操作规程 四．拉丝、磨光机安全操作规程 五．喷砂机安全操作规程 六．铅床安全操作规程 七．裁板机、弯板机安全操作规程 八．插床安全操作规程 第三节机械维修工安全操作规程 一．维修工安全操作规程 二．钳工安全操作规程 三．板金工安全操作规程 四．管工安全操作规程 五．加油工安全操作规程 第四节木工及设备安全操作规程 一．木工车间及操作人员安全操作规定 二．平刨机安全操作规程 三．圆盘锯吊截锯安全操作规程 四．木工多用机床安全操作规程
电子信息工程专业课程设计任务书 题目：电热水器控制系统设计 设计内容 设计一个由8051MCU组成的电热水器控制系统。能够测量当前水温并显示；可以设置烧水温度，当无水时要有报警功能。通过这个过程熟悉温度传感器、键盘控制和七段数码管的使用，掌握51系列单片机控制和测试方法。；用LED显示测量得到的水温值。完成基本要求，可以适当发挥进行扩展设计。 1 ）数码管显示：年月日时分秒； 2）键盘输入修改时间、日期设置； 设计步骤 一、总体方案设计 以51系列MCU构成核心模块，合理分配存储器资源和I/O资源。温度 采集模块建议采用 DS18B20，或采用PtIOO再经模数转换；显示模块用2位LED可满足需要；报警模块可采用声光等形式；输入模块可选用矩阵式键盘 或键盘驱动芯片；可选用 8255进行I/O扩展。 二、硬件选型工作 对于每一个芯片要有具体型号，对每个分立元件要给出其参数 三、硬件的设计和实现 1. 选择计算机机型（采用 51内核的单片机）； 2. 设计支持计算机工作的外围电路（EPROM、RAM、I/O端口、键盘、 显示接口电路等）； 3. 接口电路； 4. 其它相关电路的设计或方案（电源、通信等） 四、软件设计 1. 分配系统资源，编写系统初始化和主程序模块； 2. 编写相关子程序； 3. 其它程序模块（显示与键盘等处理程序）。 五、编写课程设计说明书，绘制完整的系统电路图（ A3幅面）。
一、................................... 设计要求 1 二、................................... 设计目的 1 三、............................. 设计的具体实现 1 1. ................................................................................................ 硬件 设计 (2) 1.1. .................................................................... 单片机的 选择 (2) 12水位检测电路 (6) 1.3.温度检测电路 (7) 14A/D转换器 (9) 1.5.报警电路 (10) 2. .............................................................................................. 软件设 计 (11) 2.1. 温度测量子程序 (12) 2.2. 判断子程序 (13) 2.3重要代码.......................
水温控制系统（B题） 摘要 在能源日益紧张的今天，电热水器，饮水机和电饭煲之类的家用电器在保温时，由于其简单的温控系统，利用温敏电阻来实现温控，因而会造成很大的能源浪费。但是利用AT89C51 单片机为核心，配合温度传感器，信号处理电路，显示电路，输出控制电路，故障报警电路等组成的控制系统却能解决这个问题。单片机可将温度传感器检测到的水温模拟量转换成数字量，并显示于1602显示器上。该系统具有灵活性强，易于操作，可靠性高等优点，将会有更广阔的开发前景。 水温控制系统概述 能源问题已经是当前最为热门的话题，离开能源的日子，世界将失去一切颜色，人们将寸步难行，我们知道虽然电能是可再生能源，但是在今天还是有很多的电能是依靠火力，核电等一系列不可再生的自然资源所产生，一旦这些自然资源耗尽，我们将面临电能资源的巨大的缺口，因而本设计从开源节流的角度出发，节省电能，保护环境。 一、设计任务 设计并制作一个水温自动控制系统，控制对象为 1 升净水，容器为搪瓷器皿。水温可以在一定范围内由人工设定，并能在环境温度降低时实现自动控制，以保持设定的温度基本不变。 二、要求 1、基本要求 （1）温度设定范围为：40～90℃，最小区分度为1℃，标定温度≤1℃。 （2）环境温度降低时温度控制的静态误差≤1℃。 （3）能显示水的实际温度。 第2页，共11页
2、发挥部分 （1）采用适当的控制方法，当设定温度突变（由40℃提高到60℃）时，减小系统的调节时间和超调量。 （2）温度控制的静态误差≤0.2℃。 （3）在设定温度发生突变时，自动打印水温随时间变化的曲线。 （4）其他。 一系统方案选择 1.1 温度传感器的选取 目前市场上温度传感器较多，主要有以下几种方案： 方案一：选用铂电阻温度传感器。此类温度传感器线性度、稳定性等方面性能都很好,但其成本较高。 方案二：采用热敏电阻。选用此类元器件有价格便宜的优点，但由于热敏电阻的非线性特性会影响系统的精度。 方案三：采用DS18B20温度传感器。DS18B20是DALLAS公司生产的一线式数字温度传感器，具有3引脚TO－92小体积封装形式；温度测量范围为－55℃～＋125℃,可编程为9位～12位A/D转换精度，测温分辨率可达0.0625℃，被测温度用符号扩展的16位数字量方式串行输出远端引入。此器件具有体积小、质量轻、线形度好、性能稳定等优点其各方面特性都满足此系统的设计要求。 比较以上三种方案，方案三具有明显的优点，因此选用方案三。 1.2温度显示模块 方案一：采用8个LED八段数码管分别显示温度的十位、个位和小数位。数码管具有低能耗，低损耗、寿命长、耐老化、对外界环境要求低。但LED八度数码管引脚排列不规则，动态显示时要加驱动电路，硬件电路复杂。 方案二：采用带有字库的12864液晶显示屏。12864液晶显示屏具有低功耗，轻薄短小无辐射危险，平面显示及影像稳定、不闪烁、可视面积大、画面
单片机的电子密码锁 目录 第一章绪论......................................................... . (2) 1.1电子密码锁简介......................................................... .. (2) 1.2电子密码锁设计的背景及意 义............................................................................. . (3) 第2章总体设计............................................................................. . (3) 2.1设计分析............................................................................. (3) 2.2系统结构............................................................................. (4) 第3章硬件电路设计............................................................................. (5) 3.1单片机最小系统设计............................................................................. . (5) 3.1.1时钟电路............................................................................. (5) 3.1.2 复位电 路 ............................................................................ . (6) 3.1.3 最小系 统 ............................................................................
高频炉智能温度控制系统 摘要GP15-B型高频炉自动控温系统开发的目的是将高频炉旧有的手动控制系统改造成微机监控的自动控制系统，以提高控制质量、生产效率和减轻人的劳动强度。基于工业PC的高频炉自动控温系统具有实时监测、数据处理、操作指导提示、智能控制等功能。该系统的控制算法采用仿人智能控制算法(SHIC)，其最主要的优点是不需要事先知道被控对象的精确模型，就能够实现既快速又高精度的控制。 关键词智能控制控制系统高频感应加热 Abstract Temperature in intelligent control system of GP15-B high frequency induction heating furnace is to replace the old hand-control system by computer-control system, and improve the quality of control, increase the efficiency and reduce labor intensity. The temperature automatic control system has some important function, such as real time monitor, data processing, intelligent control, and etc. This system is adept simulating human intelligent control algorithm (SHIC), the most eminent advantage of SHIC is that it can realize quickly and high precision control without the accurate math model of controlled object. Keywords intelligent control control system high frequency induction heating 1 系统结构简介 GP15-B型高频炉自动控温系统是为满足高熔点材料熔化特性测试目的而开发的，对提高高熔点材料性能测试水平和充分利用原系统具有实用意义。本系统的基本组成如图1所示，控制的基本过程是：用光电高温计读取加热设备的温度，输出一个与温度对应的电压信号，此信号经过放大、滤波处理后送到A/D(模/数)转换器，转换成相应的数字量。微机定时地对A/D进行读取，将所得到的数字电压经过电压-温度转换程序转换成数字温度(即实际温度的数字量)，将此温度与用户设定温度相比较，得出温度偏差值E，SHIC仿人智能控制器判断E的大小及E的变化趋势(增大、减小或不变)，输出一个合适的控制量，控制量经过D/A(数/模)转换器转换成相应的控制电压，控制电压的大小将决定可控硅移相触发电路的触发相位，从而控制了高频感应加热设备的输入功率，进而调节温度。系统的温度控制范围为800～3000℃。
水温自动控制系统设计 摘要 水温自动控制系统在工业及日常生活中应用广泛，在生产中发挥着重要作用。实现水温控制的方法很多，如单片机控制、PLC控制等等。而其中用单片机控制实现的水温控制系统，具有可靠性高、价格低、简单易实现等多种优点。单片机用于工业控制是近年来发展非常迅速的领域，现在许多自动化的生产车间里，都是靠单片机来实现的。 温度是工业控制对象主要被控参数之一，在温度控制中，由于受到温度被控对象特性（如惯性大、滞后大、非线性等）的影响，使得控制性能很难提高，有些工艺过程其温度控制的好坏直接影响着产品的质量，因此设计一种较为理想的温度控制系统是非常有价值的。 为了实现高精度的水温测量和控制，本文介绍了一种以Atmel公司的低功耗高性能CMOS 8位单片机为核心，以PID算法控制以及PID参数整定相结合的方法来实现的水温控制系统，其硬件电路包括温度采集、温度控制、温度显示、键盘输入以及RS232接口等电路。该系统可实现对温度的测量，并能根据设定值对温度进行调节，实现控温的目的。 关键词：AT89S52；温度控制；PT1000；PID
Design of Temperature Automatic Control System ABSTRACT The temperature is one of the mainly charged parameters which are industrial control targets. It is difficult to enhance the control performance due to the characteristics of the temperature charged object. Such as inertia, hysteresis and non-linear, etc…Its temperature control process will have a direct impact on the quality of the product in some technological process. Therefore it is absolute valuable to design a ideal temperature control system. In order to realize the high accuracy survey and control of water temperature. Systematic core is AT89S52, which is a low-power loss, high-performance 8-bit MCU of Atmel Company. The system unifies PID control algorithm and PID parameter tuning to control the water temperature. Its hardware circuit also includes temperature gathering, temperature control and temperature display, keyboard input and RS232 interfaces. The system can realize to survey the water temperature, and it can adjust the temperature according to the setting value. Keywords：AT89S52; temperature control; PT1000; PID
项目编号___201111 ___ 江南大学物联网工程学院 大学生创新训练计划结题报告 项目名称基于51单片机的智能窗帘控制系统设计与实现项目负责人晶 所学专业电气工程及其自动化 所在学院物联网工程学院 (手机) 电子信箱diamond-heartqq. 项目起止年月2011/11-2012/05 第一指导教师肖永松 专业技术职务工程师 (手机) 电子信箱https://www.doczj.com/doc/c618282625.html, 结题日期2012年5月
江南大学物联网工程学院创新训练计划项目结题验收表学院名称：物联网工程学院填写日期：2012 年5 月
大学生创新训练计划 《基于AT89C51单片机的智能窗帘控制系统》成果精粹 江南大学 二○一二年五月
简介 随着物联网概念的发展，智能家居的理念也渐渐渗透到我们的生活中，受此启发，我们想尝试着做一个智能窗帘的控制系统，希望可以通过光强和时间来控制窗帘的开合。恰好我们都进行了电路、模电数电的学习，也曾初步接触了单片机，我们想通过设计这个控制系统来加深我们对所学容的理解和掌握，更加熟悉使用protel等专业软件。 计划设计一个系统可以实现以下功能： 在自动模式下，在设定的时间，如早成6点至晚上8点，晚上8点至早晨6点，时间控制，可以避免室开灯造成窗帘自动拉开。通过光强控制，在设定光照强度围，窗帘拉开，超过设定强度，如夏日中午，为避免房间被光直射造成温度过高，窗帘关闭。在手动模式下，通过按键来调整窗帘的开合状态。 最终设计使用STC89C51单片机，STC89C51有512字节的数据存储空间，是AT89C51的两倍，并且带有4K字节的EEPROM存储空间，可以断电后保存资料，可以直接使用串口下载，而AT89C51需要专用下载器。 控制系统可以实现对光信号的采集、转换、传输，并根据单片机接收到的信号，结合时钟电路的信号，对步进电机进行控制，通过控制步进电机转向及转动圈数，来实现对窗帘的打开及拉合控制。 设计时对硬件进行了模块化分析，以STC89C51作为主控芯片，光信号采集使用光敏模块，数模转换主要使用PCF8591芯片，显示模块采用1602液晶显示器，时钟电路采用DS1302芯片，电机驱动器主要使用ULN2003。
《电子技术综合设计》 设计报告 设计题目：水温自动控制系统 组长姓名：学号： 专业与班级：工业自动化14-16班 姓名：学号： 专业与班级：工业自动化14-16班 姓名：学号： 专业与班级：工业自动化14-16班 时间： 2016 ～ 2017 学年第（1）学期指导教师：陈烨成绩：评阅日期：
一、课题任务 设计并制作一个水温自动控制系统，对1.5L净水进行加。水温保持在一定范围内且由人工设定。 细节要求如下： 1.温度设定范围为40℃~90℃，最小分辨率为0.1℃，误差≤1℃。 2.可通过LCD显示屏显示温度目标值与实时温度。 3.可以通过键盘调整目标温度的数值。 二、方案比较 1.系统模块设计 为完成任务目标，可以将系统分为如下几个部分：5V直流电供电模块、测温模块、80C52单片机控制系统、键盘控制电路、温度显示模块、继电器控制模块、强电加热电路。通过各模块之间的相互配合，可以完成水温检测、液晶显示、目标值设置、水温控制等功能。 系统方框图如下：
2.5V直流电供电模块 方案一：直接用GP品牌的9v电池，然后接通过三端稳压芯片7805稳压成5伏直流电源提供给单片机系统使用，接两个5伏电源的滤波电容后输出。 方案二：通过变压器，将220v的市电转换成9v左右的交流电，变压器输出端的9V电压经桥式整流并电容滤波。要得到一个比较稳定的5v电压，在这里接一个三端稳压器的元件7805。 由于需要给继电器提供稳定的5V电压，而方案一中导致电池的过度损耗，无法稳定带动继电器持续工作，所以我们选用能够提供更加稳定5v电源的方案二。 3.测温模块 经查阅资料,IC式感温器在市场上应用比较广泛的有以下几种： AD590：电流输出型的测温组件,温度每升高1 摄氏度，电流增加1μA，温度测量范围在-55℃～150℃之间。其所采集到的数据需经A/D 转换，才能得到实际的温度值。 DS18B20：内含AD转换器，所以除了测量温度外，它还可以把温度值以数字的方式(9 B i t ) 送出，因此线路连接十分简单，它无需其他外加电路，直接输出数字量，可直接与单片机通信，读取测温数据。它能够达到0.5℃的固有分辨率，使用读取温度暂存寄存器的方法还能达到0.0625℃以上精度，温度测量范围在-55℃～125℃之间，应用方便。 SMARTEC感温组件:这是一只3个管脚感温IC，温度测量范围在 -45℃～13℃，误差可以保持在0.7℃以内。 max6225/6626：最大测温范围也是-55～+125℃，带有串行总线接口，测量温度在可测范围内的的误差在4℃以内，较大，故舍弃该方案。 本设计选用DS18B20感温IC，这是因其性能参数符合设计要求，接口简单，内部集成了A/D 转换，测温更简便，精度较高，反应速度快，且经过市场考察，该芯片易购买，使用方便。 下面是DS18B20感温IC的实物和接口图片
简易智能交通灯设计 1、设计背景 自从1886两个德国人发明了第一辆汽车交通灯改变了交通路况，交通问题也渐渐被人们所重视。从英国伦敦街头的第一个以燃煤气为光源的红，蓝两色的机械扳手式信号灯，到现在以电为光源的红黄绿三色交通灯，不知不觉中交通信号灯在人们日常生活中占据了重要地位。随着人们社会活动日益增加，经济发展，汽车数量急剧增加，城市道路日渐拥挤，交通灯更加显示出了它的功能，使得交通得到有效管制，对于交通疏导，提高道路导通能力，减少交通事故有显著的效果。 近年来，随着科技的飞速发展，电子器件也随之广泛应用，其中单片机也不断深入人民的生活当中。本次课程设计以模拟交通灯系统利用单片机AT89C51作为核心元件，实现了通过信号灯对路面状况的智能控制。在一定程度上解决了交通路口堵塞、车辆停车，特殊情况的交通灯等待时间不合理、急车强通等问题。在该次的设计系统具有结构简单、可靠性高、成本低、实时性好、安装维护方便等优点，有广泛的应用前景。 本模拟系统由单片机软件系统，两位8段数码管和LED灯显示系统。和复位电路控制电路等组成，较好的模拟了对交通路面的控制。 1.1 设计思路 （1）分析目前交通路口的基本控制技术以及各种通行方案，并以此为基础提出自己的交通控制的初步方案。 （2）确定系统交通控制的总体设计，包括，十字路口具体的通行禁行方案设计以及系统应拥有的各项功能，在这里，本设计除了有信号灯状态控制能实现基本的交通功能，还增加了倒计时显示提示，并基于实际情况，又增加了紧急状况处理和通行时间可调这两项特特殊功能。 （3）进行倒计时显示电路，灯状态电路，特殊情况按键电路的设计和对各器件的选择及连接，大体分配各个器件及模块的基本功能要求。 （4）进行软件系统的设计和仿真中，程序在KEIL软件中用单片机c语言编写，电路的搭建和仿真实现是在proteus软件中实现的。在本次课程设计中通过对单片机内部结构和工作情况做了一定的研究，充分了解定时器，中断以及延时原理，为本次智能交通灯的设计提供了理论基础。

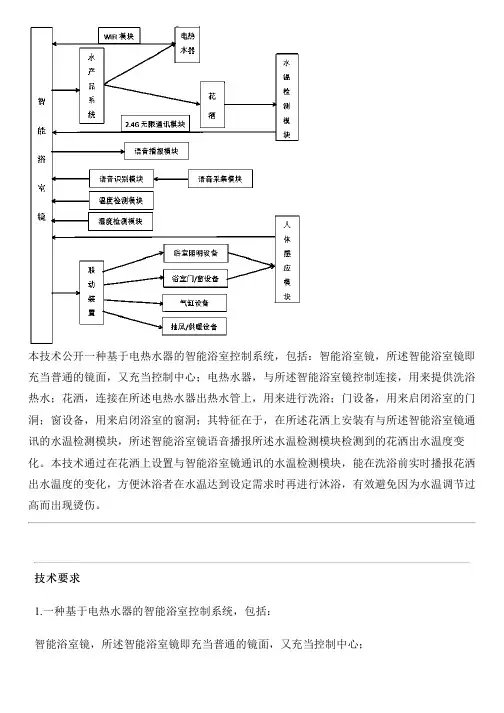

摘要 随着科学技术和生产的快速发展，在生活中，温度成为了频繁出现的词汇。温度测量与控制也成为了生活生产中重要的一部分。在化工、石油、冶金等生产领域的物理过程和化学反应中，温度往往是一个很重要的量，需要准确地加以控制。除了这些部门之外，温度控制系统还广泛应用于其他领域，是用途很广的一类工业控制系统。 本文所设计的电热水器温度控制系统就采用AT89C51单片机为控制核心，利用AT89C51现有的接口来连接外围硬件模块,并通过DS18B20温度传感器准确的检测出当前的温度、DS1302实时时钟芯片实现显示时间的功能，并将所测到的温度数据传送给单片机进行分析处理。并由LCD1602液晶屏显示温度值及实时时间。其中，系统软件设计中，分别预先设计好所需温度的上下限数值，并通过该上下限控制蜂鸣器的报警，再通过继电器的通断来决定电热丝是否加热，实现对温度的简单控制，达到预先设置范围内。 关键词：AT89C51单片机，温度控制，LCD显示
Abstract With the rapid development of science and technology and production, andin life, the temperature has become a frequently occurring words. Temperature measurement and control of production has also become an important part of life. Physical processes and chemical reactions in the chemical, petroleum, metallurgy and other production areas, the temperature is often a very important quantity that needs to be controlled accurately. In addition to these sectors, the temperature control system is also widely used in other areas, is a very versatile class of industrial control systems. In this paper, the design of the electric water heater temperature control system using AT89C51 microcontroller core, use AT89C51 existing interfaces to connect peripheral hardware module, and through DS18B20 temperature sensor accurately detects the current temperature, DS1302 real-time clock chip display function, and the measured temperature data to the microcontroller for analysis. By LCD1602 display and real-time temperature. Among them, the system software design, pre-designed upper and lower limit values were good the desired temperature, and through the upper and lower control buzzer alarm, and then through the relay off to determine whether the heating wire heating, simple control of the temperature reach the pre-set range. Keywords: AT89C51 microcontroller, temperature control, LCD display
目录 摘要....................................................................................................................................... I ABSTRACT .......................................................................................................................... II 第1章引言 . (1) 第2章系统功能需求分析与设计方案选择 (3) 2.1 系统功能需求分析 (3) 2.2 方案选择 (3) 2.3 本章小结 (6) 第3章硬件系统设计 (7) 3.1 电源电路 (7) 3.2 单片机最小系统说明 (8) 3.3 温度检测电路 (9) 3.4 人机交互电路 (10) 3.4.1 键盘接口电路 (10) 3.4.2 显示电路 (10) 3.5 红外一体接收模块 (12) 3.6 报警电路 (13) 3.7本章小结 (13) 第4章软件系统设计 (14) 4.1 主程序流程图 (14) 4.2 液晶显示程序设计 (14) 4.2.1写操作时序图 (14) 4.2.2 初始化程序 (15) 4.2.3 向LCD1602发送数据程序设计 (16) 4.3按键扫描程序设计 (16) 4.4温度控制程序设计 (17) 4.4.1初始化DS18B20 (17) 4.4.2读取DS18B20当前温度 (18) 4.5控制程序策略设计 (18)
摘要 智能温度控制系统 近年来随着科技的飞速发展，单片机的应用正在不断地走向深入，同时带动传统控制检测日新月益更新。在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构，以及针对具体应用对象特点的软件结合，以作完善。本系统是以单片机的基本语言汇编语言来进行软件设计编程的，其指令的执行速度快，节省存储空间。为了便于扩展和更改，软件的设计采用模块化结构，使程序设计的逻辑关系更加简洁明了。使硬件在软件的控制下协调运作。 根据本温度系统的设计要求，该系统是由单片机和温度传感器与一体的综合设计，由于是用单片机采集温度信号，所以在之前必须对温度信号进行放大和转换，就应该选择放大器和A/D转换器，本系统要实现人工智能化，就必须有对温度进行设定，所以还需要设计键盘与单片机系统进行沟通。 关键字：单片机温度传感器键盘 A/D转换器放大器
目录 摘要 ........................................................................................................................... I 第一章绪论.. (1) 第二章设计要求 (2) 2.1 设计课题工艺过程简介 (2) 2.2 控制任务指标及要求： (2) 第三章系统设计思想 (3) 第四章硬件的选择 (4) 4.1 单片机的选择 (4) 4.2 温度传感器的选择 (4) 4.3 显示器的选择 (4) 4.4 键盘的选择 (4) 4.5 温度控制部分 (5) 4.6 自动推舟控制部分 (5) 4.7 实现方案 (5) 第五章硬件设计 (6) 5.1单片机基本系统： (6) 5.1.1 单片机8051 (6) 5.1.2 8155简介 (9) 5.2前向通道 (13) 5.2.3 温度传感器： (13) 5.2.4 运算放大器 (15) 5.2.5 A/D转换器： (18) 5.3 后向通道.................................................................................... 错误！未定义书签。 5.4 人机对话通道 (20) 5.4.1 显示器： (20) 5.4.2 键盘 (23) 5.4.374922引脚说明及功能 (26) 5.5 其他外围器件 (26) 第六章软件设计 (29) 6.1 软件设计思路： (29) 6.2 程序设计流程说明： (29) 6.3 主程序流程图如下： (30) 6.4 键盘输入中断服务程序 (31) 6.5 温度检测子程序流程图 (31) 6.6 程序清单 (32) 结论 (37) 谢辞 (38) 参考文献 (39)
智能控制仪表简单设计 龙岩学院电子信息工程 学号：200402208 姓名：邓晶晶指导老师：吴春富 【摘要】：随着传感器技术、微电子技术、单片机技术的不断发展,为智能控制仪表测控功能的完善、 测控精度的提高和抗干扰能力的增强等提供了条件。本设计介绍了一种用变送器现场采集的温、湿度等信号再经A/D 转换送单片机进行处理,最后通过数码显示器,键盘等硬件设计实现了工作过程的自动化。一般的单片机系统在工业现场等恶劣的环境下容易死机,所以在本文中外加监视电路对系统起保护作 用。 关键词】：AT89C52 单片机;HD7279A; 看门狗;
第1章引言 仪器仪表是人类认识世界的工具，人们借助于各种仪器仪表对各种物理量进行度量，反映其大小与变化规律.随着人类认识能力的提高与科学技术不断进步，仪器仪表技术得到了飞速发展.50年代以前, 仪器仪表多为指针式，其理论基础是机电学?从50年代起，电子技术特别是数字技术的发展，给仪表行业带来了生机，各种数字式仪表相继问世，许多传统的指针式仪表相继被淘汰，数字仪表使仪表外观耳目 一新，数据表达能力与总体性能都大幅提高? 70年代中期，随着微处理器的出现以及单片机的兴起与应 用，设计者将计算机特有的许多优点引入仪表设计，随之产生了一代崭新的智能仪表，使仪表逐渐由数字型向智能化发展，其功能也由单一显示功能转变为具有信息处理、传输、存贮、显示、控制等功能，使仪 表性能产生了质的飞跃.，品种繁多?目前，我国仪器仪表有13大类，1 300多个产品.其中自动化仪表及控制系统是和国民经济各产业部门关系最为密切的一类产品，其传感变送单元与主控装置及I/O接口 均正朝智能化方向发展?在本设计中采用以单片机作为仪表核心控制器件，可以利用A/D转换芯片对标 准信号进行采集、转换，将输入的模拟量转换成单片机能够检测的数字量进行分析和监测控制，同时可 以利用键盘显示电路将相关数据进行显示。与此同时通过所查阅的资料我还了解到随着测量技术的发展 和微处理器的广泛应用，单片机系统的电路越来越复杂，而系统的可靠性问题也越来越突出，一般的单 片机系统在工业现场等恶劣的环境下容易死机，因此系统在这些场合要保证能够稳定的工作就必须外加 监视电路，在设计中采用了美国集把关定时器、电压监控和串行EEPRO三项功能于一体的专用集成芯 片X5045。该芯片的应用将有利于简化单片机系统的结构，增强功能、降低系统的成本，尤其是大大的增加了系统的可靠性。X5045中的看门狗对系统提供了保护功能。当系统发生故障而超过设置时间时，电路中的看门狗将通过RESET言号向CPU作出反应。X5045提供了三个时间值供用户选择使用。它所具 有的电压临控功能还可以保护系统免受低电压的影响，当电源电压降到允许范围以下时，系统将复位，直到电源电压返回到稳定值为止。本次毕业设计旨在掌握智能控制仪表的设计方法，同时掌握在开发系 统下实现部分软件的仿真方法。 第2章控制系统的硬件设计 硬件组成智能仪表的硬件方框图如图 2.1 图2.1 智能控制仪表的原理框图 2
基于单片机的水温控制系统设计 摘要 温度控制系统可以说是无所不在，热水器系统、空调系统、冰箱、电饭煲、电风扇等家电产品以至手持式高速高效的计算机和电子设备，均需要提供温度控制功能。本系统的设计可以用于热水器温度控制系统和饮水机等各种电器电路中。它以单片机AT80C51为核心，通过3个数码管显示温度和4个按键实现人机对话，使用单总线温度转换芯片DS18B20实时采集温度并通过数码管显示，并提供各种运行指示灯用来指示系统现在所处状态，如：温度设置、加热、停止加热等，整个系统通过四个按键来设置加热温度和控制运行模式。 关键词：单片机、数码管显示、单总线、DS18B20. Based Temperature Control System Abstract Temperature control system can be said to be ubiquitous, water heaters, air conditioning systems, refrigerators, rice cookers, electric fans and other home appliances as well as high-speed and efficient hand-held computers and electronic equipment are required to provide temperature control. The system design can be used for drinking water heater temperature control systems and other electrical circuits. AT80C51 microcontroller as the core of it, through the three temperature digital display and 4 keys to achieve man-machine dialogue, the use of single-chip bus temperature conversion temperature DS18B20 real-time acquisition and through the digital display and offers a variety of operating light to indicate system now live in the state, such as: temperature setting, heating, and stop heating, the entire system through the four buttons to set the heating temperature and control the operating mode. KEY WORDS：Microcontroller, digital display, single bus, DS18B20 绪论
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 设计报告 1.设计原理 水温控制系统以ＳＴＣ８９Ｃ５２单片机作为控制核心, 采用开关控制和ＰＩＤ控制算法相结合, 经过控制单位时间内加热时间所占的比例( 即控制波形占空比) 来控制水的加热速度, 实现对１Ｌ水的全量程( １０℃――７０℃) 内的升温、降温功能的自动控制。根据设计要求系统可划分为控制模块、温度测量模块、水温调节模块、键盘输入模块、显示电路模块等。系统原理图如图所示 ＳＴＣ８９Ｃ５２首先写命令给ＤＳ１８Ｂ２０开始转换数据, 将转换后的温度数据送入８９Ｃ５２进行处理, 处理后在液晶屏上实时显示。并将实际测量温度值与键盘设定值进行比较, 根据比较结果进行温度调节, 当温差比较大时采用开关量调节, 既全速加热和制冷, 当温差小时采用ＰＩＤ算法进行调节, 最终达到温度的稳定控制。其中, 加热采用内置( 水中) 电加热器实现, 热量直接与水传递, 加热效果好, 控温方便; 降温采用半导体制冷片实现。其体积小, 安装简单, 易于控制,

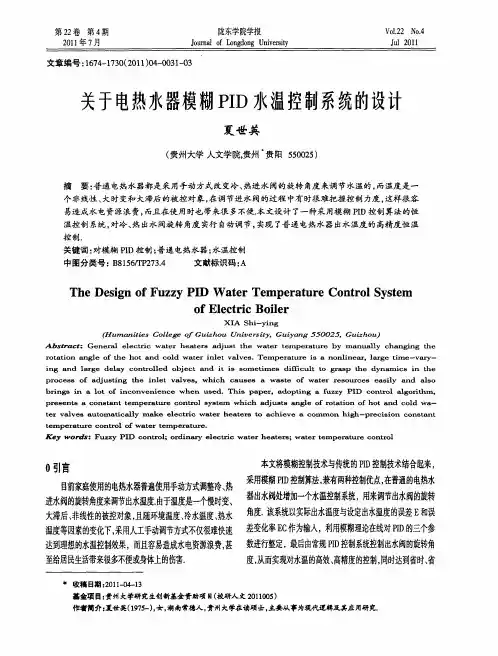

价格便宜, 可短时间内重复启动, 但其制冷速率不高, 因此设计中配套散热风扇以达到快速降温的目的。 ２．温度控制算法 实际温度控制系统, 常采用开关控制或数字ＰＩＤ控制方式。开关控制的特点是能够使系统以最快的素的向平衡点靠近, 但在实际应用却很容易造成系统在平衡点附近震荡, 精度不高; 而数字ＰＩＤ控制具有稳态误差小特点, 实用性广泛的特点, 但误差较大时, 系统容易出现积分饱和, 从而份致系统出现很大的超调量, 甚至出现失控现象。因此, 本设计将开关控制, 放积分饱和、防参数突变积分饱和等方法溶入ＰＩＤ控制算法组成复式数字ＰＩＤ控制方法, 集各种控制策略的优点, 既改进了常规控制的动态过程又保持了常规控制的稳态特性。 2.1控制算法的确定 温度控制过程为:当水温温差大时, 采用开关控制方式迅速减小温差, 以缩短调节时间; 当温差小于某一值后采用PID 控制方式, 以使系统快速稳定并保持系统无静态误差。在这种控制方法中, PID控制在较小温差时开始进入, 这样可有效避免数字积分器的饱和。PID参数和被控制对象关系密切, 要精确得到被控对象模型比较困难, 为此, 采用离线模糊整定的方法来确定PID参数, 即给出一组PID参数的初值, 测得相应的数据, 按使这个量减小的方向调节PID参数, 用整定后的参数控制该系统, 并根据输出的调节时间、超调量及稳态误差, 调节
水温自动控制系统设计 作者姓名：孙德彪 专业班级：电子信息科学与技术指导教师：李雪梅讲
摘要 温度是工业控制对象主要被控参数之一，在温度控制中，由于受到温度被控对象特性（如惯性大、滞后大、非线性等）的影响，使得控制性能难以提高，有些工艺过程其温度控制的好坏直接影响着产品的质量，因而设计一种较为理想的温度控制系统是非常有价值的。 为了实现高精度的水温测量和控制，本文介绍了一种以Atmel公司的低功耗高性能CMOS 8位单片机为核心，以PID算法控制以及PID参数整定相结合的控制方法来实现的水温控制系统，其硬件电路还包括温度采集、温度控制、温度显示、键盘输入以及RS232接口等电路。该系统可实现对温度的测量，并能根据设定值对温度进行调节，实现控温的目的。 关键词：AT89S52；温度控制；PT1000；PID
Design of Temperature Automatic Control System Abstract： The temperature is one of the mainly charged parameters which are industrial control targets. It is difficult to enhance the control performance due to the characteristics of the temperature charged object. Such as inertia, hysteresis and non-linear, etc…I ts temperature control process will have a direct impact on the quality of the product in some technological process. Therefore it is absolute valuable to design a ideal temperature control system. In order to realize the high accuracy survey and control of water temperature. Systematic core is AT89S52, which is a low-power loss, high-performance 8-bit MCU of Atmel Company. The system unifies PID control algorithm and PID parameter tuning to control the water temperature. Its hardware circuit also includes temperature gathering, temperature control and temperature display, keyboard input and RS232 interfaces. The system can realize to survey the water temperature, and it can adjust the temperature according to the setting value. Keywords：AT89S52; temperature control; PT1000; PID
