结构施工图
制作：贺婷婷
2012年
本章章节
1 概述
2 基础图
3结构平面图
4构件详图
5现浇钢筋混凝土构件平面整体设计方法简介

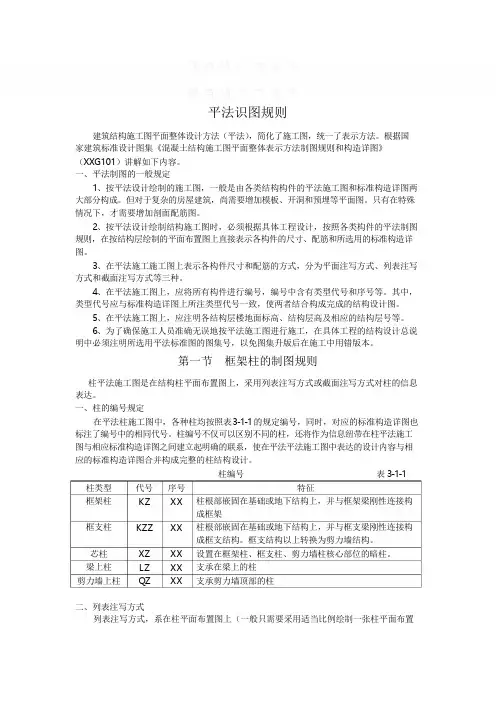

5 现浇钢筋混凝土构件平面整体设计方法
5.1 平法设计的意义
平法的表达形式，概括来讲，是把结构
构件的尺寸和配筋等，按照平面整体表
示方法制图规则，整体直接表达在各类
构件的结构平面布置图上，再与标准构
造详图相配合，即构成一套新型完整的
结构设计。
5.2 平法设计的注写方式
在平面布置图上表示各构件尺寸和配筋的方式，分平面注写方式、列表注写方式和截面注写方式三种。
按平法设计绘制结构施工图时，应将所有柱、墙、梁构件进行编号，并用表格或其他方式注明各结构层楼(地)面标高、结构层高及相应的结构层号。
5.3 梁平法施工图的制图规则及示例
梁平法施工图系在梁平面布置图上采用平面注写方式或截面注写方式表达。 平面注写方式系在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。
平面注写包括集中标注和原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。如图13所示
图14四个梁截面系采用传统表示方法绘制
图13 梁平面注写方式示例
图14 梁的截面配筋图
平面注写包括集中标注和原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。施工时，原位标注取值优先。如图13所示
图14四个梁截面系采用传统表示方法绘制
5.3.1 梁集中标注梁集中标注的内容，有五项必注值及一项选注值，规定如下：
第一项：梁编号
第二项：梁截面尺寸b ×h(宽×高)
第三项：梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数第四项：梁上部通长筋或架立筋
第五项：梁侧面纵向构造钢筋或受扭钢筋第六项：梁顶面标高高差
第一项和第二项写成一排
表5 梁编号
梁类型代号序号跨数及是否带有悬挑
楼层框架梁KL X X (X X)、(X X A)或(X X
B)
屋面框架梁WKL X X (X X)、(X X A)或(X X
B)
框支架KZL X X (X X)、(X X A)或(X X
B)
非框架梁L X X (X X)、(X X A)或(X X
B)
悬挑梁XL X X
井字梁JZL X X (X X)、(X X A)或(X X
B)
成，应符合表5的规定
注：悬挑不计入跨数
第一项：梁编号
例如：等截面梁用bXh表示；
加腋梁如下：bXh Yc
1xc
2
第二项：梁截面尺寸b×
h
悬挑梁根部和端部高度不同时用“/”分隔.
例如：bxh
1/h
2
第三项：梁箍筋
例如:
A10@100/200（4），表示箍筋为I级钢筋，直径10，加密区间距100，非加密区间距200，均为4肢箍；
请识读：A10@100（4）/200（2）；
抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震结构中的各类梁采用不
同的箍筋间距及肢数时，也用“/”分开，
注写时先注写梁支座端部的箍筋，在“/”
后注写梁跨中部分的箍筋间距及肢数。
例如：13A10@150/200（2）；梁两端各有13个四肢箍，间距为150；梁跨中部分间距为200，四肢箍；
请识读：18A10@150（4）/200（2）；
当同排纵筋中既有通长筋又有架立筋时，应用“+”号将通长筋和架立筋相联。注写时须将角部纵筋写在“+”前面，架立筋写在“+”后面的括号内，以示不同直径及通长筋的区别；当全部采用架立筋时，则写入括号内。
例如：2B22用于双肢箍，2B22+（4B12）用于六肢箍，其中2B22为通长筋，4B12为架立筋。
当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋相同时，此项可加注下部纵筋的配筋值，用“；”将上部与下部纵筋的配筋值分开，少数不同者，原位注写。 例如：3B22；3B20表示梁上部配置3B22的通长筋，下部配置3B20的通长筋。
第五项：梁侧面纵向构造筋或受扭钢筋配置
当梁腹板高度≥450mm，须配置纵向构造钢
筋；此项以大写字母G打头，接续注写设置
2个侧面的总配筋值，且对称配置。
例如：G4B12，表示梁两个侧面工配置4B22
的纵向构造筋，每侧各2B12；
当梁侧面需配置受扭纵向钢筋时，此时以N
打头，其余同上。
例如：N6B22，表示梁的两个侧面共配置
6B22的受扭纵向钢筋，每侧各3B22。
第六项：梁顶面标高高差（选注值）
系指相对于结构层楼面标高的高差值，对于位于结构夹层的梁，则指相对于结构夹层楼面标高的高差；有高差则写入括号内，无高差时不注。
例如：（-0.050）表示梁顶面标高比结构层楼面标高低0.050m。反之正数表示高出结构层楼面。
5.3.2 梁原位标注
(1) 梁支座上部纵筋
①当上部纵筋多于一排时，用斜线“/”将各排纵筋
自上而下分开
例如：6B25 4/2，表示上排纵筋为4B25，下排纵筋为2B25
②当同排纵筋有两种直径时，用加号“+”将两种直
径相连，注写时将角部纵筋写在前面。
例如：2B25+ 2B22
③当梁中间支座两边的上部纵筋不同时，须在支座
两边分别标注；若相同则一边标注即可。
建筑结构平法识图口诀平法识图总则口诀（1） 03G系列共七本，原有四本未出版， 901系列有五本，累计共有十二册， 可惜今年全作废，11G三本来替代。 规范更新图集变，施工人员要紧跟， 新图集中有提醒，图集施工看版本。 平法图集玄妙多，且听我们仔细说， 整体表示有规则，青来教授他首创。 平、截、列表有三种，各种标法要分清。 原位集中分得清，集中标注指贯通， 集中含在原位里，一排二排有比例。 英文字头汉拼音，一看便知其原意。 结构理论为基础，有些东西无需记， 弄懂以下八个字，就是一个好监理， “符号”和“锚固”，“连接”和“加密”。 符号一定要弄清，“B”是底，“T”是顶， “&”是and(安得），汉语原意是并和与。 锚固基本分两种，“La”和“LaE”， 尤其注意非框梁（L），底筋锚固12D。 连接方法有三种，绑扎、机械和焊接， 加密也要牢牢记，查表、计算看图集。
再说三本11G，变了的地方有很多， 只要弄懂03G，再变心中也有底。 首先钢材有变化，235兆帕的遭抛弃。 其二保护层再加大，现指箍筋至外皮。 其三钢排技术桥梁用，11G图集称并筋。其四锚固有新说法，改称基本锚固长。 其五顶梁边角柱，增加一个新做法。 柱箍加密几分之几，1/3加密设在嵌固位。其余变化也挺多，日后编辑飨大家。 平法识图之框架结构口诀（二） 框架结构有奥秘，听我慢慢说仔细。 抗震非抗样不一，就是抗震也分级， 一二三四共四级，非抗脚标少个E， 抗震标注“LaE”,锚固长度查图集。 直锚弯锚均可以，至少也得二百五， 11G有了新做法，减去50成二百。 底筋一般不连接，过了中线加5D， 筏板、地梁和楼梯，非抗、非框、井字梁，悬挑、板筋加条基，以上九种不带E。 遇上框架请慎重，楼梯可能要抗震， 悬挑是否要抗震，图纸一般会注明。
结构识图-梁--板-柱 令狐采学 框架梁中通长筋的标注 梁的上、下通长筋的标注 1.梁的类型和编号：楼面框架梁1 2.矩形截面框架梁的尺寸：宽度b=300mm，高度h=500mm 3.箍筋：I级钢，直径6mm的双肢箍，加密区箍筋间距100mm，非加密区箍筋间距200mm 4.上部通长纵筋：2根直径16mm的II级钢 5.左支座处上部纵筋为4根直径16mm的II级钢（HRB335）（包括2根通长筋） 6.中间上层纵筋未原位标注，此处纵筋同集中标注，为2根直径16mm的II级钢（HRB335） 7.右支座处上部纵筋为4根直径16mm的II级钢（HRB335）（包括2根通长筋）
1.悬挑梁与框架梁同一标高，上部配筋相同 2.悬挑梁与框架梁同一标高，上部配筋不同 3.悬挑梁与框架梁不同标高，上部配筋相同 4.纯悬挑梁 框支梁的钢筋绑扎操作 柱配筋图 (1) 模板图 模板图主要表明钢筋混凝土构件的外形，预埋铁件、预留
钢筋、预留孔洞的位置，各部位尺寸和标高、构件以及定位轴线的位置关系等。 (2) 配筋图 配筋图包括立面图、断面图和钢筋详图，主要表示构件内部各种钢筋的位置、直径、形状和数量等。 (3) 钢筋表 为便于编制预算，统计钢筋用料，对配筋较复杂的钢筋混凝土构件应列出钢筋表，以计算钢筋用量。 ①截面注写法 在分标准层绘制的柱平面布置图上，对所有的柱子编号，分别在同一编号的柱中选择一个截面，并将此截面在原位放大，以直接注写截面尺寸、轴线定位和配筋具体数值。 ②列表注写法 ?在分标准层绘制的柱平面布置图上，对所有的柱子编号，然后对同一编号的一个柱子列表表达其截面、配筋等 ③列表法： 优点：一般只需要画1个平面图 平面图上只画柱子轮廓，柱子不会在图纸碰撞缺点：钢筋用列表表达，钢筋不画出来，感性认知差 适用范围：各种的结构
1.建筑荷载的分类： 书：重力、吊车荷载、风荷载以及地震作用等 笔记：恒载，活载，地震 2钢筋的牌号分类： HPB300（Ⅰ级钢）、HPB335（Ⅱ级钢）、HPB400（新Ⅲ级钢）、RRB400（Ⅲ级钢）、HRB500 3.楼梯的结构形式分类： 1、板式楼梯：无边梁及托梁的整体板楼梯. 2、梁式楼梯：梯段踏步板直接搁置在斜梁上,斜梁搁置在梯段两端的楼梯梁上. 4.建筑结构的安全等级分类： 5.建筑结构的设计年限分类： 6.建筑结构的极限状态分类以及所对应的荷载取值： 承载能力极限状态（取设计值）、正常使用极限状态（取标准值）
