人工晶体学报第３８卷
声．电子学器件及半导体器件热导等性能有着明显的影响哺３。目前国内关于蓝宝石单晶低位错方面的报道仍只见于提拉法、温梯法、泡生法等‘１’７１。本文对热交换法生长蓝宝石晶体的位错缺陷进行了研究。
２晶体生长工艺与条件

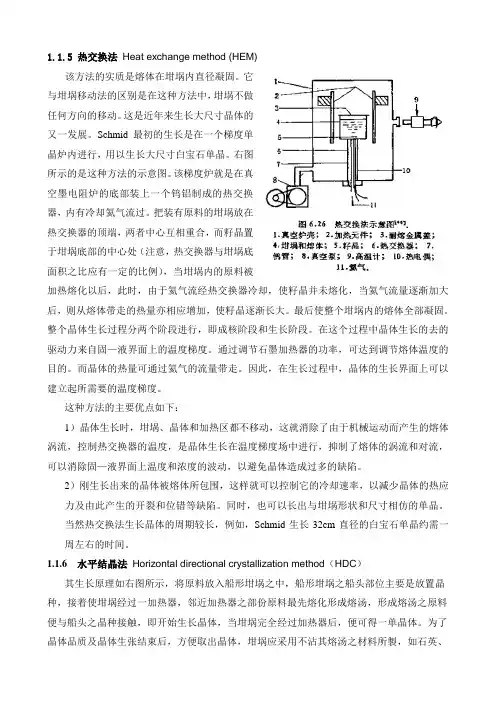

２．１生长设备
实验生长设备为自行设计的ＢＳ００４氧化物单晶炉，采用的加热器为的圆筒型石墨加热器，坩埚材料为钨钼合金，保温系统为碳碳复合结构保温层。晶体生长过程中加热功率和热交换器中的氦气流量分别由可编程自动控制系统独立控制。
２．２工艺条件
实验采用纯度≥９９．９９９％的ｄ—Ａ１：Ｏ，块状原料，自行加工的ａ向籽晶，装料１５ｋｇ，充人约一个大气压的氩气作为保护气。晶体生长过程具体分为以下几个阶段为：（１）熔料，保持初始氦气流量不变，增大加热器功率，使光电高温计温度达到２３２３Ｋ，完成化料；（２）引晶，下摇籽晶使其与熔体接触处获得良好的固液界面；（３）以一定速率持续增加氦气流量，促使晶体生长；（４）保持氦气流量，开始降温。，实验中加热器功率和氦气流量分别由高精度仪器执行程序完成，其控温曲线和氦气流量变化曲线分别如图１、图２所示。
ＴＩｍｅ，Ｉｌ
图１温度随时间变化示意图
Ｆｉｇ．１
ｓｃｈｅｍｆｉｃｏｆｔｅｍｐｅｍｔｕ弛ｖ８．ｔｉｍｅ３位错腐蚀实验与观测
３．１样品的制备
Ｔｉｍｅ，ＩＩ
图２氦气流量随时间变化示意图
Ｆｉｇ．２ｓｃｈｅｍＢｔｉｃｏｆ
ｈｅｌｉ岫ｎ呱ｖ８．ｔｉｍｅ
图３热交换法生长的蓝宝石晶体幽４监主幽圳劫片Ｆｉｇ．３ＴｈｅｐｈｏｔｏｇｒａｐｈｙｏｆｔｌＩｅ蛆ｐＰｌＩｉ托ｃｒｙｓｔａｌ乎ｏｗｎｂｙＦｉｇ．４ｈｅｈｉｏｎｏｆＢ印ｐｌｌｉ聆ｃｒｙｓｔａｌｈ眦－ｅｘｃｈ哪ｅｍ削（咖１５０咖×１６０衄）
热交换法生长的蓝宝石晶体如图３所示。用劳埃法和ｘ射线定向仪对该晶锭定向，加工获得＜０００ｌ＞晶向的圆柱形晶棒，从该晶棒中间部位和边沿部位分别切取３片、２片厚度均为Ｏ．５咖的（０００１）晶片（如图４），进行机械抛光，然后化学机械抛光，获得一个光亮平整的表面。
６２８人工晶体学报第３８卷度小；另一方面，由精密仪器独立控制熔体和晶体的温度梯度，可控性较高，温场的起伏小。
图６１００倍显微镜Ｆ观察到样品１的位错腐蚀形貌
ｗｉｔｈ１００×ｍｉｃｒｏｓｃｏｐｅ
Ｆｉｇ．６Ｄｉｓｔｒｉｂｕｔｉｎｇｓｈａｐｅｏｆｓａｍｐｌｅ１
５结论
（１）蓝宝石晶体薄片用ＫＯＨ进行化学腐蚀，腐蚀温度为３００℃，时间为１５ｖａｉｎ，（０００１）晶面的位错腐蚀坑呈三角形，分布较均匀和分散，图像清晰，说明腐蚀条件合理；
（２）采用热交换法生长的蓝宝石晶体中没有出现中心位错密度低、边沿位错密度高的“Ｕ”型径向分布或者中心和边沿密度都较高的“ｗ”型径向分布，平均位错密度低，为２．１×１０３Ｐｉｔｓ／ｃｍ２；
（３）热交换法系统保温效果好，能独立控制熔体和晶体的温度梯度，可控性好；采用热交换法更容易生长出低位错大直径蓝宝石晶体。
参考文献
【１］周国清．白宝石（Ａ１２０３）光学晶体和ｎ—ＢａＢ２０４双折射光学晶体的缺陷和生长研究【Ｍ］．上海：中国科学院上海光学精密机械研究所博士学位论文。２０００．
压∞ＧＱ．ＳｔｕｄｙｏｎＤｉｓｌｏｃａｔｉｏｎａｎｄＧｒｏｗｔｈｏｆＳａｐｐｈｉｒｅ（Ａ１２０３）ＯｐｔｉｃａｌＣｒｙｓｔａｌａｎｄｄ－Ｂ８８２０４Ｂｉｒｅｆｒｉｎｇｅｎｃｅ０ｐｔｉｃａｌＣｒｙｓｔａｌ［Ｍ］．ｓｈ咄ｉ：ＤｏｃｔｏｒｂＤｅｇｒｔｔＰａｐｅｒｏｆＳｈａｎｇｈａｉＩｎｓｔｉｔｕｔｅｏｆＯｐｔｉｃｓａｎｄＦｉｎｅＭｅｃｈａｎｉｃｓ－ＣｈｉｎｅｓｅＡｃａｄｅｍｙｏｆＳｃｉｅｎｃｅｓ，２０００．
［２］王崇鲁．白宝石单晶［Ｍ］．天津：天津科学技术出版社，１９８２：２２－４６．
ＷａｎｇＣＬ．ＳａｐｐｈｉｒｅＣｒｙｓｔａｌ［Ｍ］．Ｔｉａｎｊｉｎ：Ｔｉ蛐ｊｉｎＳｃｉｅｎｃｅ＆ＴｅｃｈｏｎｏｌｏｇｙＰｒｅｓｓ，１９８２：２２－４６．
［３］步云英，谢礼丽，张玲，等．ＣａＮ材料用蓝宝石单晶及衬底片的研究［Ａ］．第十二届全国半导体集成电路硅材料学术会议论文集［ｃ］．中国电子学会．２００１．１２，１７－２０．（下转第６４７页）
热交换法生长蓝宝石晶体的位错研究
作者：柯利峰， 黎建明， 苏小平， 那木吉拉图， 李楠， KE Li-feng， LI Jian-ming， SU Xiao-ping， NAMu-Jilatu， LI Nan
作者单位：北京有色金属研究总院,北京国晶辉红外光学科技有限公司,北京,100088
刊名：
人工晶体学报
英文刊名：JOURNAL OF SYNTHETIC CRYSTALS
年，卷(期)：2009,38(3)
被引用次数：4次
参考文献(8条)
1.周国清白宝石(Al2O3)光学晶体和α-BaB2O4双折射光学晶体的缺陷和生长研究[学位论文] 2000
2.王崇鲁白宝石单晶 1982
3.步云英;谢礼丽;张玲GaN材料用蓝宝石单晶及衬底片的研究[会议论文] 2001
4.邓佩珍蓝宝石晶体及其应用 2002
5.Lu C W;Jyh C C Numerical Computation of Sapphire Crystal Growth Using Heat Exchanger Method[外文期刊] 2001(2/4)
6.闵乃本晶体生长的物理基础 1982
7.Chen W M;McNally PJ;Yu V Shvyd'ko查看详情 2001
8.于旭东;孙广年蓝宝石晶体的生长方向研究[期刊论文]-人工晶体学报 2006(02)
