机床夹具复习题 一、填空与选择题 1、机床夹具的种类，组成 2、定位原理 3、机床夹具的夹紧机构主要有斜楔夹紧机构、螺旋夹紧机构和偏心夹紧机构三种。 4、机床夹具的夹紧装置由动力源、中间传力机构和夹紧机构所组成。 5、定位误差产生的原因有基准不重合误差和基准位移误差 6、生产中最常用的正确的定位方式有完全定位和不完全定位两种。 1、钻床上钻孔时，进给运动是：---------------------------------------------（ B ） A. 钻头旋转 B. 钻头轴向运动 C . 工件的移动D.都不对 2、下列四种切削液中,冷却性能最好的是--------------- ------------------( C ) A乳化液B极压乳化液 C水溶液D矿物油 3、工件定位时，绝对不能采用：-----------------------------------------------（ D ） A 完全定位； B 不完全定位； C 过定位；D欠定位。 4、基准不重合误差大小与有关。-----------------------（ B ） A．本道工序要保证的尺寸大小和技术要求； B．只与本道工序设计〔或工序〕基准与定位基准之间位置误差； C．定位元件和定位基准本身的制造误差。 D．以上都不对 5、在加工箱体零件时，定位元件常选择一大平面及两销（一短圆柱销和一短菱形销）其共限制了工件的自由度数为-----------------------（ D ） A2个 B3个 C5个 D6个 6、加工大中型工件的多个孔时，应选用的机床是-----------------------( D ) A卧式车床B台式钻床 C立式钻床D摇臂钻床 三、名词解释 1、六点定位原理：用“3、 2、1”合理分布的六个支承点来限制工件的六个自由度，其中 一个支承点限制工件的一个自由度，把工件的六个自由度都限制了的定位方法。 2、定位基准：用于定位的工件上的点、线、面。 3、完全定位：合理分布的六个支承点来限制工件的六个自由度，其中一个支承点限制工件 的一个自由度，把工件的六个自由度都限制了的定位方法。 4、机床夹具：在机床上用于确定工件相对与机床和刀具的相对位置的辅助工艺装备 5、工序基准：用以确定本工序加工表面加工位置的点、线、面。 四、分析计算题 1、什么叫六点定位规则？工件在夹具中的定位是否一定要完全限制其六个自由度才算合理？ 答：六点定位原理：用“3、2、1”合理分布的六个支承点来限制工件的六个自由度，其中一个支承点限制工件的一个自由度，把工件的六个自由度都限制了的定位方法。
机床夹具设计期末考试试卷A,B卷答案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
2009—2010学年第二学期《机床夹具设计》期末考试试卷 A 卷答 案 一、 填空题：(每空2分，共计 30分) 1、工件六个自由度完全限制称为完全定位，按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两个以上的定位元件重复约束同一个自由度的现象，称为过定位。 2、夹紧机构被称为基本夹紧机构的有 斜楔夹紧机构、螺旋夹紧机构和偏心轮夹紧机构。 3、工件在夹具中造成定位误差的原因为基准位移误差和基准不重合误差两种。 4、工件的装夹指的是工件的 定位 和 夹紧。 5、斜楔自锁条件是：21Φ+Φ<α 手动夹紧机构一般取α=6度~8 度。 6、夹紧装置主要由动力源装置、 传力机构、夹紧元件 三部分组 成。 二、 判断题：(每题1分，共计 10分) 1、零件在加工工艺过程中采用的基准称为工艺基准。 （√） 2、在零件图上，用以表达相关尺寸的基准称为设计基准。 （×） 3、欠定位在实际生产中是允许出现的 （×） 4、辅助支撑可以提高工件的装夹 5、定位误差是由于夹具定位元件制造不准确所造成的加工误差 （×） 6、夹具装夹广泛应用于各种生产类型 （√） 7、组合夹具特别适用于新产品的试制 （√） 8、专用夹具是专为某一工件的某 道工序的加工而设计制造的夹具 （√） 姓名-----------------------------班级--------- --------------学号-----------------
江苏XX 学院2007/2008学年第1学期期末考试 《机床夹具设计》 期末试卷（A ） 出卷人： 校对人： 考试时间：100分钟 一、 选择题（每题2分，共30分） 1．在金属切削机床上使用的夹具统称为（ ） A 机床装备 B 机床夹具 C 安全设施 D 机床本体 2．（ ）是确定工件在夹具中的占有正确位置的过程。 A 定位 B 夹紧 C 辅助 D 导向 3．用合理分布的六个支承点限制工件的六个自由度称为（ ）。 A 自由原则 B 夹紧原则 C 六点定位规则 D 不确定 4．长方体大表面由的三个支承点（不在同一直线）定位可限制（ ）个自由度。 A 一个 B 两个 C 三个 D 四个 5．一个尚未定位的工件其位置是不确定的，空间直角坐标系中有（ ）自由度。 A 一个 B 两个 C 三个 D 六个 6．下列定位方法中属于不正确的定位方式是（ ） A 不完全定位 B 完全定位 C 欠定位 D 自动定心定位 7．在各种类型的固定支承钉中（ ）适合于较大型的机体的粗基准面定位。 A B 型钉 B C 型钉 C A 型钉 D E 型钉 8．支承板比较适合于工件以（ ）平面定位。 姓名：______________ 班级：________________ 学号：_____________________ …………………………………………………………密……封……线……内……不……要……答……
A精基准B粗基准C铸造基准D不确定 9．关于浮动支承的说法正确的是（） A容易出现欠定位。 B对工件既起到支承作用又限制工件运动自由度。 C采用浮动支承会产生过定位。 D与工件的接触点虽然是两点或三点，但仍只限制工件的一个自由度。 10．工件以两孔一面组合定位时可限制工件（）个自由度。 A六个B两个C三个D四个 11．关于磁力夹紧装置说法正确的是（） A主要适用于铁磁性薄件加工和高精度的磨削。 B 适用于各种材质的工件夹紧。 C夹紧动作很慢，但稳定性好。 D结构复杂，安全性低。 12．关于径向分度说法正确的是（） A径向分度机构对定销运动方向与分度盘回转轴线平行。 B径向分度机构对定销运动方向与分度盘回转轴线垂直。 C径向分度机构对定销运动方向与分度盘回转轴线相交。 D不能确定。 13．下列对定机构中对定精度最低的结构型式是（） A双斜面楔形槽对定B单斜面楔形槽对定C钢球对定结构D正多面体对定 14．斜楔夹紧装置的自锁条件是（） A．斜楔的升角大于斜楔与工件、斜楔与夹具体之间的摩擦角之和。 B．斜楔的升角等于斜楔与工件、斜楔与夹具体之间的摩擦角之和。 C．斜楔的升角略大于斜楔与工件、斜楔与夹具体之间的摩擦角之和。 D．斜楔的升角小于斜楔与工件、斜楔与夹具体之间的摩擦角之和。 15．成组夹具中不属于可调部分的机构是（） A定位元件B动力装置C夹紧元件D分度装置 二、判断题（每题1分，共10分，正确用“√”错误用“Χ”）

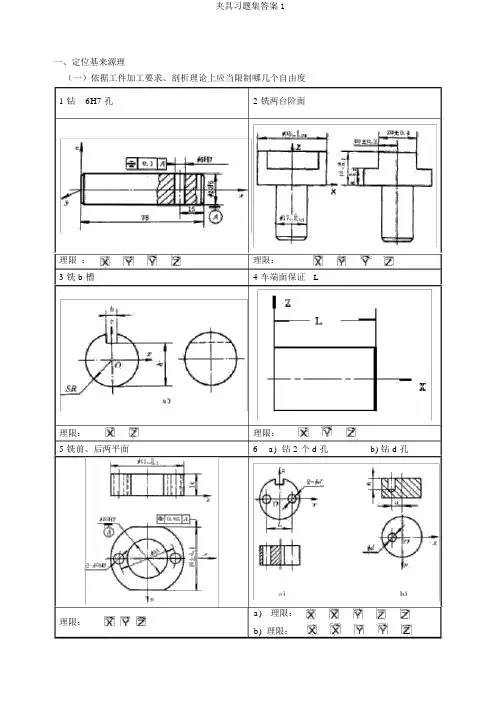

1.1定位原理及定位误差计算1. 2.
答： a.不完全定位，限制了x y z和y z,合理 b.完全定位，六个自由度都限制了，合理 c.过定位，x重复定位，可将左顶尖去除或者改为自由顶尖 3.在阶梯轴上铣削一平面，该零件在短V形块、圆头支钉和浮动支点上定位。试分析该定位方案有何不合理之处？如何改进？ 答：欠定位。短V形块不能限制Z方向的旋转以保证尺寸L的加工。 改进：将短V形块改为长V形块。 4.题图4为连杆零件在夹具中的平面及两个固定的短V形块1及2上定位，试问属何种定位？限制了哪些不定度？是否有需要改进之处？提出改进措施。 答：过定位，限制了x y z x y z ,其中x重复定位。 改进：将右侧的V形块改为可左右活动的V形块。
5. 答：该方案属于六点定位。左边两个短V形块相当于一个长V形块，限制了y y z z四个自由度，右边短V形块限制了x x两个自由度。 8. 试确定合理的定位方案并绘制定位方案草图。
答：一面两销定位原理。 9．题图9为在杆件上有宽度为b的开口槽，内孔D已加工，试确定合理的定位方案并绘制定位方案草图。 答：直径为d的圆弧端用V形块定位，半径为D的内孔用浮动菱形销定位。 11.题图11(a)为在圆盘零件上加工O1、O2及O3三孔的工序简图，题图11（b）、（c）、（d）为用三轴钻床及钻模同时加工三孔的几种定位方案（工件底面的定位元件未表示），试分别计算当α=90°时各定位方案的定位误差。
解：加工面C 以O 1O 2连线为基准，因此=0δ不重 1=0.08662sin 2O Td δα =位置 2=0.12 O Td δ=位置 12 0.1866=arctan arctan 2160O O L δδδ+=位置位置角度 121=0.18663L O O Td δδδδ++=<定位不重位置位置 即该工序定位合理，定位误差为0.1866 13.
第一章机床夹具基础知识 第一节机床夹具概述 一、填空题 1.通常,习惯把夹具按其通用化程度分为通用夹具、专用夹 具、 拼装夹具三个大类。 ２．机床夹具一般由定位装置、夹紧装 置、 夹具体三大主要部分组成。 3．根据不同的使用要求，机床夹具还可以设置对刀 装置、 刀具引导装置、回转分度装置及其他辅助装置。 ４.按夹具适用的机床及其工序内容的不同,可以分为车床 夹具、 铣床夹具、钻床夹具、磨床 夹具、 镗床夹具、齿轮加工机床夹具、电加工机床夹具、数控机床夹具等。 二、选择题 1.工件在机床上加工时，通常由夹具中的A来保证工件相对于刀具处于一 个正确的位置。 A．定位装置B．夹具体 C．夹紧装置 D．辅助装置 2.机用平口钳是常用的Ｂ。 A．专用夹具 B.通用夹具 Ｃ．拼装夹具 D．组合夹具 3．下列夹具中，D不是专用夹具。 A.钻床夹具Ｂ．铣床夹具 C.车床夹具Ｄ.三爪自定心卡盘 4. C 不属于机床夹具的三大组成部分之一。 A．夹具体 B.定位装置
Ｃ．对刀装置 D.夹紧装置 5. A 是由预先制造好的各类标准元件和组件拼装而成的一类新型夹具。 A．拼装夹具 B.专用夹具第三章工件的夹紧 C.通用夹具 D.数控机床夹具 6．在机床夹具中，V形块通常作为Ｄ使用。 A．夹具体 B．夹紧装置 C.辅助装置 D．定位元件 7．下列说法中, C 不正确。 Ａ．一般情况下，机床夹具具有使工件在夹具中定位和夹紧两大作用 B．夹具相对于机床和刀具的位置正确性,要靠夹具与机床、刀具的对定来解决 C．工件被夹紧后,就自然实现了定位 D．定位和夹紧是两回事 三、判断题 1．一般来说,通用夹具是机床夹具中的主要研究对象。 ( × ) 2．一般情况下,机床夹具具有使工件在夹具中定位和夹紧两大作用。 ( √）３．工件安装时,采用找正定位比采用夹具定位效率更高、精度更高。 ( ×) 4.机床夹具只能用于工件的机械加工工序中。( ×） 5．机床夹具一般已标准化、系列化,并由专门厂家生产。（× ) 6．定位装置一般由各种标准或非标准定位元件组成，它是夹具工作的核心部分。( √）7．自动、高效夹具的实际应用,可以相应地降低对操作工人的装夹技术要求。 ( √ ) ８.在数控机床上加工零件,无须采用专用夹具。（× ) 9.所有机床夹具都必须设置夹紧装置。( × ) 10.车床夹具中，花盘通常作为定位元件。（×） 四、简答题
机床夹具试题及答案 一、填空题 1、机床夹具的基本组成是________、________和________。 2.设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素：__、_______、 _______。 3. 4. 5. 6. 7.和8. 9.个自由度。菱形销可限制_个 V 10.____________ 二、选择题 1.机床上的卡盘，中心架等属于（___）夹具。 A．通用B.专用C.组合 2.重复限制自由度的定位现象称之为(____)。 A.完全定位 B.欠定位 C.不完全定位 D.过定位
3.夹紧中确定夹紧力大小时，最好状况是力（____）。 A．尽可能的大B.尽可能的小C.大小应适当 4、在夹具中，用一个平面对工件进行定位，可限制工件的（_____）自由度。 A．两个B.三个C.四个 5、决定某种定位方法属几点定位，主要根据（____）。 ?A、有几个支承点与工件接触B、工件被消除了几个自由度 C、工件需要消除几个自由 D、夹具采用几个定位元件 6.确定夹紧力方向时，应该尽可能使夹紧力方向垂直于（__）基准面。 A、主要定位 B、辅助定位 C、止推定位 7、用三个不在一条直线上的支承点对工件的平面进行定位，能消除其（____） A C 8 9 10 三、 1.（）三爪自定心卡盘是通用夹具。 2、（）工件定位时，被消除的自由度少于六个，但完全能满足加工要求的定位 称不完全定位。 3、（）工件以其经过加工的平面，在夹具的四个支承块上定位，属于四点定位。 4、（）辅助装置是夹具中的一些可有可无的附属装置。
5、（）组合夹具是由一套完全标准化的元件，根据工件的加工要求拼装成的不 同结构和用途的夹具。 6、（）一般在没有加工尺寸要求及位置精度要求的方向上，允许工件存在自由 度，所以在此方向上可以不进行定位。 7、（）采用一夹一顶加工轴类零件，只限制六个自由度，这种定位属于完全定 8 9、（）工件定位时，若定位基准与工序基准重合，就10 四、 1、 2 3 1 2、台阶端面B限制哪几个自由度？ 3、该工件的定位方法属于哪种定位？ 4、该工件的定位方法有什么缺陷？如何解决？ 答案： 1.定位装置夹紧装置夹具体
机械制造工艺学(王先逵)习题及答案 第六章机床夹具设计 1、什么就是机床夹具？举例说明夹具在机械加工中的作用。 答:机床夹具就是在机床上用以装夹工件的一种装置,其作用就是使工件相对于机床或刀具有个正确的位置,并在加工过程中保持这个位置不变。 机床夹具的功用:①稳定保证工件的加工精度; ②减少辅助工时,提高劳动生产率; ③扩大机床的使用范围,实现一机多能。 举例:用V形块,用三爪卡盘,顶尖可很好的保证工件的定位精度,以及工件相对于刀具与机床的位置精度。如图a、b 2、机床夹具通常由哪几部分组成？ 答:机床夹具的组成部分:1.定位元件, 2.夹紧装置 3.对刀引导元件 4.连接元件 5.夹 具体, 6.其它元件或装置 3、常见的定位方式、定位元件有哪些？ 答:⑴工件以平面定位:圆柱支承、可调支承、自位支承、辅助支承 ⑵工件以外圆定位:V形块、定位套、半园套、圆锥套 ⑶工件以圆孔定位:定位销、圆锥销、定位心轴 ⑷工件以组合表面定位:一面两销 4、辅助支承与自位支承有何不同？ 答:辅助支承用来提高支承件零件刚度,不就是用作定位支承点,不起消除自由度作用;自位支承就是支承本身在定位过程中所处的位置,就是随工件定位基准位置的变化而自动与之适应,但一个自位支承只起一个定位支承点的作用。 5、什么就是定位误差?试述产生定位误差的原因。
答:定位误差:就是由于工件定位造成的加工面相对工序基准的位置误差,由于对同一批工件说,刀具调整后位置就是不动的,即被加工表面的位置相对于定位基准就是不变的,因此定位误差就就是工序基准在加工尺寸方向上的最大变动量。 造成定位误差的原因: ⑴定位基准与工序基准不一致所引起的基准不重合误差Δjb ⑵由于定位副制造误差及配合间隙所引起的定位误差,即基准位移误差Δjw 7、工件在夹具中夹紧时对夹紧力有何要求? 答:⑴方向: ①夹紧力的作用方向不破坏工件定位的准确性与可靠性 ②夹紧力方向应使工件变形尽可能小 ③夹紧力方向应使所需夹紧力尽可能小; ⑵夹紧力作用点: ①夹紧力作用点应靠近支承元件的几何中心或几个支承元件所形成的支撑面内 ②夹紧力作用点应落在工件刚度较好的部位上 ③夹紧力作用点应尽可能靠近被加工表面; ⑶夹紧力的大小: 夹紧力的大小主要确定方法有经验类比与分析计算法。采用分析计算,一般根据切削原理求切削力F,算出惯心力,离心力,列出平衡方程式,算出理论夹紧力Q’,为安全起见,考虑安全系数K,因此实际夹紧力Q=KQ’,K取值范围1、5～3,粗加工2、5～3,精加工1、5～2,由于加工中切削力随刀具的磨钝、工件材料性质与余量的不均匀等因素变化,因而实际生产中常采用类比的方法估算夹紧力。 8、试分析3种基本夹紧机构的优缺点及其应用。 答:基本夹紧机构有: ⑴斜楔夹紧机构:结构简单,工作可靠,机械效率低,很少直接用于手动夹紧,常用在工件尺寸公差较小的机动夹紧机构中; ⑵螺旋夹紧机构:螺旋升角小于斜楔的楔角,扩力作用远大于斜楔夹紧机构,结构也很简单,易于制造,夹紧行程大,扩力较大,自锁性能好,应用适合手动夹紧机构。但夹紧动作缓慢,效率低,不宜使用在自动化夹紧装置上; ⑶偏心夹紧机构:操作方便,夹紧迅速,结构紧凑;缺点就是夹紧行程小,夹紧力小,自
《机床夹具设计》期终考试试卷A卷 班级学号姓名 一、填空题（共20分，每空1分） 1、造成定位误差的原因有基准位移误差和基准不重误差 2 、采用布置恰当的六个支承点限制工件六个自由度的法则，称为六点定则。 3、工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为欠定位。这在加工中是不允许的。 4、机床夹具由定位装置、夹紧装置、对刀或导向装置连接元件、夹具体和其它装置或元件组成） 5、主要支承用来限制工件的自由度起定位作用。辅助支承用来提高工件的装夹刚度和稳定性，不起定位作用。。 6、定位和夹紧两个过程综合称为装夹，完成工件装夹的工艺装备称为机床夹具。 7、夹具体的结构形式分为开式结构、半开式结构和框架式结构。 8、夹具总图上标注公差值的原则是：在满足加工要求的前提下，尽量降低夹具的制造精度。 9、影响加工精度的因素有定位误差、对刀误差、安装误差、夹具误差和加工方法误差组成. 10、斜楔的自锁条件是斜楔的升角小于斜楔与工件、斜楔与夹具体之间的摩擦角之和。 二、选择题（共20分，每小题2分） 1、机床上的卡盘，中心架等属于（ A ）夹具。 A．通用 B. 专用 C. 组合、 2、在夹具中，用一个平面对工件进行定位，可限制工件的（ B ）自由度。 A．两个 B. 三个 C. 四个 3、决定某种定位方法属几点定位，主要根据（ B ）。 A 、有几个支承点与工件接触 B 、工件被消除了几个自由度 C 、工件需要消除几个自由 D 、夹具采用几个定位元件 4、确定夹紧力方向时，应该尽可能使夹紧力方向垂直于（ A ）基准面。 A 、主要定位 B 、辅助定位 C 、止推定位 5、在车床上加工轴，用三爪卡盘安装工件，相对夹持较长，它的定位是：（ C ） A、六点定位 B、五点定位 C、四点定位 D、三点定位 6、在保证夹紧的前提下，夹紧行程最大的基本夹紧机构是（ B ） A、斜楔夹紧机构 B、螺旋夹紧机构 C、偏心夹紧机构 7、工件以短锥孔在活动顶针上定位，被限制的自由度是（ A ）自由度 A、二个转动 B、三个移动 C、一个移动及二个转动 8、绘制夹具总装配图时尽量采用（ A）的比例。 A、1:1 B、2:1 C、1:2 9、工件被夹紧后不能发生位置变动时，即说明工件（ C ）完全定位
2010级《机床夹具设计原理》期末复习题 一、填空题： 1．工件六个自由度完全限制称为完全定位，按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两个以上的定位元件重复约束同一个自由度的现象，称为过定位。 2．夹紧机构被称为基本夹紧机构的有 斜楔夹紧机构、螺旋夹紧机构和偏心轮夹紧机构。 3．工件在夹具中造成定位误差的原因为基准位移误差和基准不重合误差两种。 4．工件的装夹指的是工件的 定位 和 夹紧。 5．斜楔自锁条件是：21Φ+Φ<α 手动夹紧机构一般取α=6度~8度。 6．夹紧装置主要由动力源装置、传力机构、夹紧元件 三部分组成。 7．按夹具的使用特点分类有通用夹具、专用夹具、可调夹具、组合夹具、拼装夹具。 8．夹具按使用机床不同可分为车床夹具、铣床夹具、钻床夹具、镗床夹具、齿轮机床夹具、数控机床夹具、自动机床夹具自动线随行夹具以及其他机床夹具等。 9．轴类零件一般采用中心孔作为定位基面。 10．采用布置恰当的六个支承点限制工件六个自由度的法则，称为六点定则。 11．短圆柱销可限制 2个自由度。长圆柱销可限制 4 个自由度。菱形销可限制1个自由度。圆锥销一般只能限止3个自由度。窄V 形块限止2个自由度。长V 形块限制 4个自由度。 12．工件的某个自由度被重复限制称过定位（重复定位）。 13．工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为欠定位。这在加工中是不允许的。 14． 机床夹具由定位装置、夹紧装置、对刀或导向装置、连接元件、夹具体和其它装置或元件组成。 15．主要支承用来限制工件的自由度。辅助支承用来提高工件的装夹刚度和稳定性，不起定位作用。 16．工件的六个自由度被完全限制的定位称完全定位。 17．造成定位误差的原因有基准位移、基准不重合。 18．机床夹具最基本的组成部分是_定位_元件、夹紧装置和夹具体。 19．设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素：大小、方向和作用点。 20．定位和夹紧两个过程综合称为装夹，完成工件装夹的工艺装备称为机床夹具。 21. 找正法装夹工件时，工件正确位置的获得是通过（找正）达到的，夹具只起到（夹紧工件）的作用。 22. 机床夹具的基本组成是（定位元件）、（夹紧装置）、（夹具体）。 23. 工件定位时，应该限制的自由度数目主要由工件（工序）加工要求确定。 24. 工序基准是在工序图上用以确定（被加工表面位置）的基准。
【课后作业】2 、填空题 (1) 由刚体运动的规律可知，在空间一个自由刚体有且仅有六个自由度。 (2) 工件在夹具中定位时，若几个定位支承点重复限制同一个或几个自由度， 称为过定位。 (3) 要确定零件上点、线、面的位置，必须以一些指定的点、线、面作为依据, 这些作为依据的点、线、面称为基准。 (4) 工艺基准是指在制造零件和装配机器的过程中所使用的基准。工艺基准又 分为工序基准、定位基准、测量基准和装配基准。 (5) 在最初的每一道工序中，只能用毛坯上未经加工的表面作为定位基准，这 种定位基准称为粗基准。经过加工的表面所组成的定位基准称为精基准。 根据定位误差分析计算的结果，便可看出影响定位误差的因素，从而找到 减小定位误差 和提高夹具工作精度的途径。 (9)实际生产中，常用几个定位元件组合起来同时定位工件的几个定位面，以 达到定位要求，这就是组合面定位。 (10)定位基准的选择应尽可能遵循基准重合原则，并尽量选用精基准定位。 、选择题 (1) 在机械制造中，工件的 6个自由度全部被限制而在夹具中占有完全确定的 唯一位置，称为【A 】定位。 A.完全 B.不完全 C.过定位 D.欠定位 (6) 工件以圆孔定位时，心轴用来定位回转体零件。 (7) 工件以外圆柱面定位有支承定位和定心定位两种。 (8)
(2)加工时确定零件在机床或夹具中位置所依据的那些点、线、面称为【B】基准，即确定被加工表面位置的基准。 A.工序 B.定位 C.测量 D.装配 (3)在机械加工中，支承板与支承钉的结构已经标准化，其对工件定位基面的 形状通常是【A】。 A.平面 B.外圆柱面 C.内孔 D.锥面 (4)常见典型定位方式很多，当采用宽V形块或两个窄V形块对工件外圆柱面 定位时，限制自由度的数目为【D】个。 A.1 B.2 C.3 D.4 (5)工件在夹具中定位时，由于定位误差由基准不重合误差也B和基准位移纠组 成。因此，有以下【ABCD】种情况。 A.当人B =0卫丫工0时，产生定位误差的原因是基准位移，故 B.当 A B H 0严丫 = 0时，产生定位误差的原因是基准不重合, C.当也B 工0,也丫=0时，如果工序基准不在定位基准面上，则 D.当人B 工0严丫 = 0时，如果工序基准在定位基面上，则 A D = A 丫 -也B 三、简答题 1?简述六点定位原理、完全定位、不完全定位、欠定位及过定位的基本概念，并 举例说明。 答：(1)六点定位原理：在夹具中采用合理的六个定位支承点，与工件的定位 基准相接触，来限制工件的六个自由度，称为六点定位原理。 (2)完全定位：工件的六个自由度全部被限制而在夹具中占有完全确定的位置。 举例：在长方体上加工不通孔，属于完全定位。
课程名称 机床夹具设计期末考试题 试卷卷别 A 卷 3、 定位元件的材料一般选（A D F ） A 、20钢渗碳淬火； B 、铸铁； D 合金钢； E 、T7A 钢； 4、 工件在夹具中安装时，绝对不允许采 用， A 、完全定位 B 、不完全定位 （多选，3分） 、中碳钢； 、中碳钢淬火; C ） 、欠定位 D 、判断题（对的画0,错的画X ）（共10分，每小题1分）。 1、长的V 形块可限制四个自由度。短的 V 形块可限制二个自由度。 2、为了防止工件变形，夹紧部位要与支承对应，不能在工件悬空处夹 紧。 3、组合夹具是由一套完全标准化的元件，根据工件的加工 要求拼装成的不同结构和用途的夹具。 4、如右图所示定位方式是合理的。 5、浮动支承是为了增加工件的刚性和定位稳定性，并不 限制工件的自由度。 V ) V ) ) ) f 2 _ ，斗 6在车床上用三爪自定心卡盘多次装夹同一工件时，三爪 定心卡盘的对中精度将直接影响工件上被加工表面的位置精度 7、采用欠定位的定位方式，既可保证加工质量，又可简化夹具结 构。 8、为了保证工件达到图样所规定的精度和技术要求，夹具上的定位基准应与工件上设计 基准、测量基准尽可能重合。 9、固定式普通钻模主要用于加工直径小于 10mm 勺孔。 10、成组夹具是成组工艺中为一组零件的某一工序而专门设计的夹 具。 分 得 、选择题（共24分，除注明分数外，每小题2分）。 1、 在夹具中，用一个平面对工件进行定位，可限制工件的（ B ）自由度。 A 、两个 B 、三个 C 、四个 2、 三爪自定心卡盘夹住一端，另一端搭中心架钻中心孔时，如果夹住部分较短, 属于（A ）。 A 、部分定位 B 、完全定位 C 、重复定位 P1 5、 下列工件定位面与定位元件一般限制两个自由度的是：（ A 、外圆柱面与长支承平板 C 圆柱孔与固定锥销 D 6、 决定某种定位方法属几点定位， A 、有几个支承点与工件接触 C 工件需要消除几个自由度 、过定位 A 、C 、E ）（多选、3 B 、外圆柱面与一短V 型铁 、圆柱 孔与短圆柱销 E 、 主要根据（ B ）。 、工件被消除了几个自由 度 、夹具采用几个定位元件 C ）个自由度。 D 长轴与两个半圆孔定位座 B D 7、轴类零件用双中心孔定位，能消除（ A 、三 B 、四 C 8在简单夹紧机构中，（E ）夹紧机构一般不考虑自锁；（ D ）夹紧机构既可增力 又可（ C ）夹紧机构实现工件定位作用的同时，并将工件夹紧； （A ）夹紧机构 夹紧行程与自锁性能有矛盾。（4分） A 、斜楔； B 、螺旋； C 、定心； D 杠杆； E 、铰链； F 、偏心 9、 基准不重合误差的大小主要与哪种因素有关： A 、本工序要保证的尺寸大小 B C 工序基准与定位基准间的位置误差 D 10、 铣床上用的平口钳属于（ A 、通用夹具 、四 、五 、六 （C ） 、本工序要保证的尺寸精度 、定位元件和定位基准本身的制造精度 A ）。 专用夹具C 、成组夹具 三、填空题（共20分，每小题2分） 1、夹具按夹紧的动力源可分为 手动夹具 、气动夹具、一液压夹具 具、 电磁夹具 以及 真空夹具 等。 、气液增 2、机床夹具设计主要研究的是 P2 专用 夹具的设计。
2009—2010学年第二学期《机床夹具设计》期末考试试卷A 卷答 案 一、 填空题：(每空2分，共 计30分) 1、工件六个自由度完全限制称为完全定位，按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两个以上的定位元件重复约束同一个自由度的现象，称为过定位。 2、夹紧机构被称为基本夹紧机构的有斜楔夹紧机构、螺旋夹紧机构和偏心轮夹紧机构。 3、工件在夹具中造成定位误差的原因为基准位移误差和基准不重合误差两种。 4、工件的装夹指的是工件的定位和夹紧。 5、斜楔自锁条件是： 21Φ+Φ<α手动夹紧机构一般取α=6度~8度。 6、夹紧装置主要由动力源装置、传力机构、夹紧元件三部分组成。 二、 判断题：(每题1分，共 计10分) 1、零件在加工工艺过程中采用的基准称为工艺基准。（√） 2、在零件图上，用以表达相关 尺寸的基准称为设计基准。（×） 3、欠定位在实际生产中是允许出现的（×） 4、辅助支撑可以提高工件的装 5、定位误差是由于夹具定位元件制造不准确所造成的加工误差（×） 6、夹具装夹广泛应用于各种生产类型（√） 7、组合夹具特别适用于新产品的试制（√） 8、专用夹具是专为某一工件的某道工序的加工而设计制造的夹具（√） 9、圆偏心轮夹紧机构，夹紧行程大、自锁可靠性强。（×） 10、螺旋夹紧机构，夹紧可靠， 自锁性能好，夹紧力和夹紧行程大。（√） 三、多项选择（每题2分共20分） 1、造成定位误差的原因是：（ac ）。 a 、定位基准与工序基准不 姓名 ----------------------------- 班级 -----------------------学 号
机床夹具练习题 一、判断题：下列判断题中正确的打“√”，错误的打“×”。 （）1工件定位的目的是使同一批工件逐次放入夹具中都能占有同一正确的位置。 （）2只要工件夹紧，就实现了工件的定位。 （）3采用辅助支承或工艺肋装夹薄壁工件时，只要夹紧力的作用点和支承点相对应时，才 能防止工件的变形。 （）4六个自由度是工件在空间不确定的最高程度。 （）5工件定位时，一个支承点只能限制一个自由度，两个支承点必然限制两个自由度，以 此类推。 < （）6部分定位时一般不允许，而欠定位是绝对不允许的。 （）7工件的六个自由度全部被限制，使它在夹具中只有唯一正确的位置，这种定位称为完 全定位。 （）8为保证工件在加工过程中牢固可靠，夹紧力越大越好。 （）9用七个支承点定位，一定是重复定位。 （）10部分定位时，工件被限制的自由度数少于六个，所以会影响加工精度。 （）11夹具夹紧装置的夹紧力既不能太大，也不能太小，要适当。 （）12夹紧力的方向应尽量与切削力的方向垂直，以减少工件在加工时的振动。 （）13夹紧装置中，螺旋压板夹紧装置的结构最简单，夹紧最可靠。 （）14螺旋压板夹紧装置的压板，其穿螺钉的孔被铣成腰形孔，所以装卸工件非常方便。 ￥ （）15在花盘、角铁上装夹工件时，需要装上平衡块以获得平衡。 （）16在数控车床上装夹工件时，应尽量选用专用夹具。 （）17用三爪自定心卡盘夹持较长工件时，能限制五个自由度。 （）18用一夹一定装夹时，后定尖能限制工件的四个自由度。 （）19用短圆柱销定位时，能限制工件的两个自由度。
（）20用花盘或花盘角铁装夹工件时，花盘和花盘角铁属于专用夹具。 （）21欠定位不能保证工件的定位精度，因此是绝对不允许的。 （）22夹紧力的方向应尽量与切削力方向一致，这样可减少工件的振动。 （）23组合夹具具有灵活多变的特点，能较迅速地组装成所用夹具。 （）24由于专用本身精度较高，所以工件装夹后不需调整既可进行加工。 : （）25一批工件在夹具中的实际位置，将在一定范围内变动，工件在夹具中位置的变动量 叫定位误差。 （）26工件以内孔定位时，常采用的定位元件是心轴。 （）27组合夹具组装好后，应仔细检查夹具的总装精度（包括尺寸精度、位置精度）合格 后方可交付使用。 （）28尽可能采用设计基准或装配基准为定位基准。 （）29欠定位既能简化夹具结构，又能保证加工质量。 （）30在机床夹具定位中，过定位是绝对不允许出现的。 二、单项选择题：下列每题中有多个选项，其中只有一个是正确的，请将正确 答案的代号填在括号内。 （）1夹紧力的方向应尽量于工件的主要定位位置。 ） A平行B垂直C倾斜D相交 （）2夹紧力的方向应尽量与切削力的方向保持。 A垂直B倾斜C相交D一致 （）3能够保持工件在夹具中占有正确位置的是装置。 A定位B夹紧C辅助D车床 （）4在车床上用于装夹工件的装置称为。 A车床夹具B专用夹具C机床夹具D通用夹具 （）5决定某种定位方法属于几点定位，主要根据是。 A有几个支承点与工件接触B工件被限制了几个自由度 C工件需要被限制几个自由度D夹具采用了几个自由度 … （）6车削是用带有台阶的心轴定位，可限制个自由度。 A三B四C五D六
98工艺《机床夹具设计》期末考试试卷 A卷 一、名词解释（12分）： 1．调整法加工 2．基准 3．六点定位原则 4．欠定位 二、填空题： 1．夹具主要由、、、及翻转装卸装置等五部分组成，主要完成对工件的、。 2. 限制工件自由度最多的定位元件是，可同时限制工件的个自由度。 3. 定位误差是指 。产生定位误差的两个主要原因是， 。 4. 楔块夹紧机构的夹紧力计算公式为，为满足自锁，楔块的楔角在设计时应满足的条件为。 5.螺旋夹紧机构的工作特点为、、、。 6.偏心夹紧机构的压力角α最大为，最小为，其自锁条件为。 7．快换钻套与衬套见的配合代号一般为、，它们属于配合。 三、分析图示工件在加工时，必须限制的自由度是哪几个？并说明理由。 1．在一长方体上用成型铣刀铣一V形槽。 2．在一轴端铣一键槽。 四、说明题 1、在图示压板上依次钻两φ8的孔，试确定定位方案，并说明理由。 2、图示定位方案中有无过定位、欠定位？若有，试说明之。 3、图示夹紧方案有无错误之处？若有，试改正之。 五、计算题 1、如图所示，在一轴端钻一直径为φ6的孔，已知=φ30，V形块夹角=120，要求保证=10 ， 试计算图示三种定位方案的定位误差，并判定哪些定位方案合理。 2、如图所示，一工件采用一面两孔定位，在其上表面要求加工一φ10 的孔。已知圆柱销与孔之间的配合为φ12，第Ⅱ孔直径为φ20，采用菱形销与之配合，两孔中心距为L =100 试完成如下内容： （1）确定菱形销与孔之间的最小配合间隙及菱形销的尺寸。（已知菱形销宽度为）
（2）确定φ10孔加工时的定位误差，并判断此定位方式是否合理。（3）试提出一些减少定位误差的措施。
. 《机床夹具设计》期终考试试卷A卷 班级学号姓名 一、填空题（共20分，每空1分） 1、造成定位误差的原因有基准位移误差和基准不重误差 2 、采用布置恰当的六个支承点限制工件六个自由度的法则，称为六点定则。 3、工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为欠定位。这在加工中是不允许的。 4、机床夹具由定位装置、夹紧装置、对刀或导向装置连接元件、夹具体和其它装置或元件组成） 5、主要支承用来限制工件的自由度起定位作用。辅助支承用来提高工件的装夹刚度和稳定性，不起定位作用。。 6、定位和夹紧两个过程综合称为装夹，完成工件装夹的工艺装备称为机床夹具。 7、夹具体的结构形式分为开式结构、半开式结构和框架式结构。 8、夹具总图上标注公差值的原则是：在满足加工要求的前提下，尽量降低夹具的制造精度。 9、影响加工精度的因素有定位误差、对刀误差、安装误差、夹具误差和加工方法误差组成. 10、斜楔的自锁条件是斜楔的升角小于斜楔与工件、斜楔与夹具体之间的摩擦角之和。 二、选择题（共20分，每小题2分） 1、机床上的卡盘，中心架等属于（ A ）夹具。 A．通用 B. 专用 C. 组合、 2、在夹具中，用一个平面对工件进行定位，可限制工件的（ B ）自由度。 A．两个 B. 三个 C. 四个 3、决定某种定位方法属几点定位，主要根据（ B ）。 A 、有几个支承点与工件接触 B 、工件被消除了几个自由度 C 、工件需要消除几个自由 D 、夹具采用几个定位元件 4、确定夹紧力方向时，应该尽可能使夹紧力方向垂直于（ A ）基准面。 A 、主要定位 B 、辅助定位 C 、止推定位 5、在车床上加工轴，用三爪卡盘安装工件，相对夹持较长，它的定位是：（ C ） A、六点定位 B、五点定位 C、四点定位 D、三点定位 6、在保证夹紧的前提下，夹紧行程最大的基本夹紧机构是（ B ） A、斜楔夹紧机构 B、螺旋夹紧机构 C、偏心夹紧机构 7、工件以短锥孔在活动顶针上定位，被限制的自由度是（ A ）自由度 A、二个转动 B、三个移动 C、一个移动及二个转动 8、绘制夹具总装配图时尽量采用（ A）的比例。 A、1:1 B、2:1 C、1:2 9、工件被夹紧后不能发生位置变动时，即说明工件（ C ）完全定位
1.1定位原理及定位误差计算 1. 2. 答： a.不完全定位，限制了x r y u r z r 和)y z ) ,合理 b.完全定位，六个自由度都限制了，合理 c.过定位，x r 重复定位，可将左顶尖去除或者改为自由顶尖 3.在阶梯轴上铣削一平面，该零件在短V 形块、圆头支钉和浮动支点上定位。试分析该定位方案有何不合理之处？如何改进？ 答：欠定位。短V 形块不能限制Z 方向的旋转以保证尺寸L 的加工。 改进：将短V 形块改为长V 形块。 4.题图4为连杆零件在夹具中的平面及两个固定的短V 形块1及2上定位，试问属何种定位？限制了哪些不定度？是否有需要改进之处？提出改进措施。 答：过定位，限制了x r y u r z r x ) )y z ) ,其中x r 重复定位。
改进：将右侧的V 形块改为可左右活动的V 形块。 5. 答：该方案属于六点定位。左边两个短V 形块相当于一个长V 形块，限制了y u r )y z r z )四个自由度，右边短V 形块限制了x r x )两个自由度。 8. 试确定合理的定位方案并绘制定位方案草图。 答：一面两销定位原理。 9．题图9为在杆件上有宽度为b 的开口槽，内孔D 已加工，试确定合理的定位方案并绘制定位方案草图。 答：直径为d 的圆弧端用V 形块定位，半径为D 的内孔用浮动菱形销定位。 11.题图11(a)为在圆盘零件上加工O1、O2及O3三孔的工序简图，题图11（b ）、（c ）、（d ）为用三轴钻床及钻模同时加工三孔的几种定位方案（工件底面的定位元件未表示），试分别计算当α=90°时各定位方案的定位误差。
12. 解：加工面C 以O 1O 2连线为基准，因此=0 不重 即该工序定位合理，定位误差为0.1866 13. 1.2夹紧方案及夹紧力计算 1.试分析图示各种夹紧方案有何错误和不当之处，并提出改进措施。 答： （a ）错误：作用点在支承范围之外，夹紧力与支反力构成力矩，夹紧时工件将发生偏程，使定位面与支承元件脱离，以致破坏原有定位。 措施：使夹紧力作用在稳定区域内，即使夹紧力作用点左移。 （b ）错误：夹紧力作用于工件薄壁处，易产生工件夹具变形。 措施：将夹紧力作用点往中间移，使夹紧变形尽可能小。 （c ）错误：夹紧力作用点远离工件加工表面，加工过程中易产生振动。 措施：在靠近工件加工处采用辅助支承。
《机床夹具设计与应用》课程标准 课程编码： 适用专业：模具、数控专业 学时：64 开课学期:2014年下学期（大二上学期） 一、课程性质 《机床夹具设计与应用》是高等职业技术学院数控技术与模具设计与制造的核心课程之一，本课程属于职业能力必修课，是在学生掌握机械图样的表达知识、常用的工程材料与热处理知识、公差相关理论知识、机构知识、机械加工方法和设备知识、模具制造工艺知识以及识图和制图技能、材料识别与选择技能、机构设计技能、金属切削加工技能和钳工技能的基础上，为培养学生的正确选择和设计模具加工所需夹具的能力而开设的。其目的是为今后在实际工作中从事模具零件加工工种的工作打下基础。 本课程适用对象：高职院校数控技术与模具设计与制造（3年制）学生。 二、课程培养目标 本课程的培养目标是 通过理论与实训教学相结合的教学方式，使学生以基本概念、专业术语为切入口，进一步拓宽自己在计算、设计、应用方面的知识面。 （一）知识目标 1.掌握夹具的组成及功用。 2.掌握工件的定位原理，掌握夹具定位元件的结构及应用，初步掌握定位误差的分析方法，能设计定位方案。 3.掌握夹紧装置的组成和设计要求，了解常用夹紧机构的结构及应用，能设计夹紧方案。 4.了解各类普通机床夹具的结构特点，了解专用夹具的设计要求.方法和步骤，能设计简单的专用夹具。 （二）素质目标 通过理论实践一体化课堂学习，使学生获得较强的实践动手能力，使学生具备必要的基本知识，具有一定的查阅图书资料进行自学、分析问题、提出问题的能力。
（三）能力目标 1.了解各类普通机床夹具的结构特点，了解专用夹具的设计要求.方法和步骤，能设计简单的专用夹具。 2.了解数控机床夹具等现代机床夹具的特点，能根据模具零件加工加工要求，合理选用或设计相应夹具。 3.能根据工件的结构特点.加工要求.加工中的受力状况，合理确定夹紧方案。 4.初步具备根据工件的加工要求，合理选择或设计夹具的能力。 三、与前后课程的联系 （一）与前续课程的联系 在大一学习的基础上的深入再学习 （二）与后续课程的联系 是为后面学习其他专业核心课的基础，是进行实践的关键。 四、课程内容标准和要求 根据专业课程目标和涵盖的工作任务要求，确定课程内容和要求，说明学生应获得的知识、技能与态度。
机床夹具试题 一、判断题（对画√，错画×） 1. 专用机床夹具至少必须由夹具体、定位元件（装置）和夹紧元件（装置）三个基本部分。（） 2. 一个物体在空间不加任何约束、限制的话，它有六个自由度。（） 3. 用六个适当分布的定位支承点，限制工件的六个自由度，即简称为六点定则。 （）4. 一个支承点只能限制工件一个自由度，但如果六个支承点分布不当，就可能限制不了工件的六个自由度。（） 5. 夹具费用的高低将直接影响劳动生产率的高低和效益好坏。（） 6. 采用不完全定位是违背六点定则的，故很少被夹具设计采用。（） 7. 采用不完全定位法可简化夹具结构。（） 8. 工件定位的实质是确定工件上定位基准的位置，此时主要应从有利于夹具结构简化和定位误差小两方面考虑。（） 9. 既能起定位作用，又能起定位刚性作用的支承称为辅助支承。（） 10. 若支承点的位置在工件定位过程中，随定位基面的变化而自动与之相适应的定位元件称为浮动支承。（）11. 工件在夹具中定位后，在加工过程中始终保持准确位置，应由夹具定位元件来实现。（）12. 工件加工时应限制的自由度取决于工序加工要求，夹具支承点的布置取决于工件的形状。（）13. 用六个支承点来限制工件的六个自由度，当支承点分布不合理时，会产生既是过定位又是欠定位的情况。（） 14. 定位基面和限位基面指的都是工件上同一个表面。（） 15. 工件以圆柱孔作基面定位时，常用的定位元件是Ｖ形块或定位套筒。（） 16. 工件定位基准与工序基准重合时，基准不重合误差等于零。（） 17. 用V形块定位时，V形槽夹角α越大，定位精度越高且越稳定。（） 18. 当心轴与工件定位孔采用无间隙配合时，定位基面与限位基面完全重合，故
