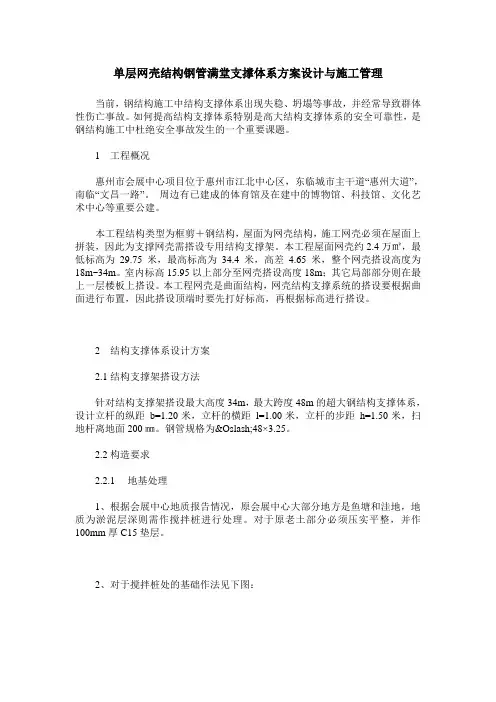

单层网壳结构钢管满堂支撑体系方案设计与施工管理
当前，钢结构施工中结构支撑体系出现失稳、坍塌等事故，并经常导致群体性伤亡事故。如何提高结构支撑体系特别是高大结构支撑体系的安全可靠性，是钢结构施工中杜绝安全事故发生的一个重要课题。
1 工程概况
惠州市会展中心项目位于惠州市江北中心区，东临城市主干道“惠州大道”，南临“文昌一路”。周边有已建成的体育馆及在建中的博物馆、科技馆、文化艺术中心等重要公建。
本工程结构类型为框剪＋钢结构，屋面为网壳结构，施工网壳必须在屋面上拼装，因此为支撑网壳需搭设专用结构支撑架。本工程屋面网壳约2.4万㎡，最低标高为29.75米，最高标高为34.4米，高差4.65米，整个网壳搭设高度为18m~34m。室内标高15.95以上部分至网壳搭设高度18m；其它局部部分则在最上一层楼板上搭设。本工程网壳是曲面结构，网壳结构支撑系统的搭设要根据曲面进行布置，因此搭设顶端时要先打好标高，再根据标高进行搭设。
2 结构支撑体系设计方案
2.1 结构支撑架搭设方法
针对结构支撑架搭设最大高度34m，最大跨度48m的超大钢结构支撑体系，设计立杆的纵距b=1.20米，立杆的横距l=1.00米，立杆的步距h=1.50米，扫地杆离地面200㎜。钢管规格为Ø48×3.25。
2.2 构造要求
2.2.1 地基处理
1、根据会展中心地质报告情况，原会展中心大部分地方是鱼塘和洼地，地质为淤泥层深则需作搅拌桩进行处理。对于原老土部分必须压实平整，并作100mm厚C15垫层。
2、对于搅拌桩处的基础作法见下图：
承插型盘扣式楼板模板支架计算书 依据规范: 《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010 《建筑施工模板安全技术规范》JGJ 162-2008 《建筑结构荷载规范》GB50009-2012 《钢结构设计规范》GB50017-2003 《混凝土结构设计规范》GB50010-2010 《建筑地基基础设计规范》GB50007-2011 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 计算参数: 盘扣式脚手架立杆钢管强度为300N/mm2，水平杆钢管强度为 N/mm2，钢管强度折减系数取。模板支架搭设高度为， 立杆的纵距 b=，立杆的横距 l=，脚手架步距 h=。 立杆钢管类型选择：B-LG-1500(Φ48××1500); 横向水平杆钢管类型选择：SH-A-SG-1200(Φ48××1140); 纵向水平杆钢管类型选择：SH-A-SG-1200(Φ48××1140); 横向跨间水平杆钢管类型选择：SH-A-SG-1200(Φ48××1140); 面板厚度12mm，剪切强度mm2，抗弯强度mm2，弹性模量mm2。 木方0×0mm，间距250mm， 木方剪切强度mm2，抗弯强度mm2，弹性模量mm2。 梁顶托采用双钢管φ48×。 模板自重m2，混凝土钢筋自重m3。 倾倒混凝土荷载标准值m2，施工均布荷载标准值m2。
图盘扣式楼板支撑架立面简图 图楼板支撑架立杆稳定性荷载计算单元 钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。 一、模板面板计算 面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照简支梁计算。静荷载标准值q1 = ××+×=m 活荷载标准值q2 = +×=m 面板的截面惯性矩I和截面抵抗矩W分别为: W= I= (1)抗弯强度计算 f = M / W < [f] 其中 f ——面板的抗弯强度计算值(N/mm2)；
