第一节 CAD系统概述

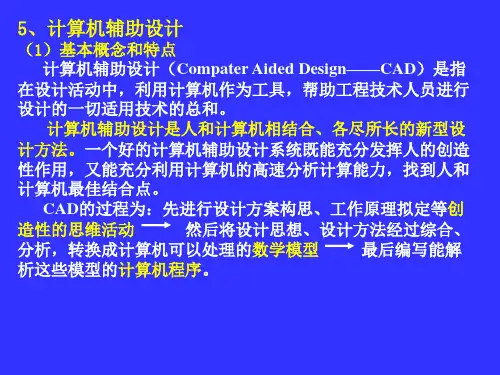

1.什么是CAD？什么是CAD系统？
CAD是计算机辅助设计的缩写。指人们在计算机软、硬件的辅助下对产品或工程进行设计、绘图、分析计算、修改和编写技术文件以及显示、输出的一种设计方法；
CAD系统：一般把应用于CAD作业的计算机（中、小型或微型计算机等）、软件（计算机的操作系统、图形支撑软件和专业应用软件等）以及外围设备（打印机和绘图仪等），总称为CAD系统；
2.CAD技术在机械工业中的主要应用有以下几方面：
1）二维绘图、2）图形及符号库、3）参数化设计、4）三维造型、5）工程分析、6）设计文档和生成报表；
3.与传统设计方法相比较CAD技术的主要特点有哪些？
1）制图速度快，减少手工绘图时间，提高了工作效率。
2）图样格式统一，质量高，促进设计工作规范化、系列化和标准化。
3）提高分析计算速度、能解决复杂的设计计算问题。
4）易于技术资料的保存和查找，修改设计快，缩短了产品设计周期。
5）设计时可预估产品性能。
4.CAD：计算机与人的分工
计算机：信息存储与检索、分析与计算、图形作图与文字处理；
人：在设计策略、逻辑控制、信息组织及发挥经验和创造性方面；
5.CAD是一门综合性应用新技术，它涉及到以下基础技术：
1）图形处理技术、2）工程分析技术、3）数据管理与数据交换技术、4）文档处理技术、5）软件设计技术、
6.从硬件方面看，CAD系统大致可分为几种类型？每种类型的特点如何？
1）集中式主机系统。该系统由一台集中大型机（或中型、小型机）与若干图形终端连接而成。优点是有一个集中的数据库统一管理所有数据。缺点是由于所有软件都存在中集中，一旦主机失误，将影响用户的工作。另一方面，当计算量过大时，系统响应变慢，甚至于会出现个别终端等待的现象。
2）分布式工程工作站系统。工程工作站系统本身就是一个独立的单独用户CAD系统。也可以一台主服务器为中心将若干台工程工作站或微机连成网络。这种CAD系统的图形功能强，速度快，内存、外存容量大，是从事CAD课题的首选设备。
3）微型计算机系统。它的计算能力和图形处理功能不如工程工作站，但是价格低、使用方便。
第二节 CAD系统的硬件和软件
7.一个典型CAD系统的硬件一般有哪几部分组成？
由主机、输入设备、输出设备和存储设备四部分组成。
8.输入设备的作用是什么？常用的输入设备有哪些？
输入设备：将字符、平面上或空间中点的坐标输入计算机，其基本功能是“定位”和“拾取”。
如：操纵杆、跟踪球、光笔、鼠标器、数字化仪、摸感屏和扫描仪等。
用232接口连接的：
9.输入设备工作原理简介
1）键盘：由键盘控制数据存入磁盘，然后再输入计算机，适合于大批量数据的输入。
3）鼠标器：手动输入的屏幕指示装置，一般有2-3个功能键，用来控制和移动光标在屏幕上的位置，以便在该位置上输入图形、字符或从屏幕菜单上选择需要的项目。有光电式和机械式之分。
4）数字化仪：电磁感应式，静电感应式，超声波式，磁致伸缩式，作用是输入图形，跟踪控制光标位置和选择菜单。
5）图形扫描仪：直接把图形扫描输入计算机中，以像素信息进行存储表示的设备。工作原理：用光源照射原稿，投射光线经过一组光镜头射到CCD器件上，再经过模/数转换器、图像数据暂存器等，最终输入到计算机，或者图形/文字输出输出设备。（图）
10.主要图形输入设备比较
11.输出设备的作用是什么？常用的输出设备有哪些？
输出设备：将计算结果或者输出到屏幕上，或者输出到纸面上。
一类是与图形输入设备相结合，构成具有交互功能的可以快速生成和删改的显示设备；另一类是在纸或其它介质上输出的可以永久保存图形的绘图设备。
常用的输出设备有：显示设备、绘图设备、数据存储设备；
12.显示设备的分类，光栅扫描式显示器的工作原理及增加清晰度的方法和它的优点。
分类：随机扫描式、存储管式和光栅扫描式；都是基于阴极射线管CRT的原理。
光栅扫描式显示器的工作原理：在CRT中装有水平（行）偏转线圈和垂直（场）偏转线圈，前者产生一个水平磁场，后者产生一个垂直磁场，在其中通以线性变化的电流，因而产生的磁场也是线性变化的。电子束在水平偏转线圈产生的水平磁场作用下，沿着水平方向扫描，称为“水平扫描”或“行扫描”
增加清晰度的方法：一。在水平扫描频率不变的前提下把水平扫描线数量增加一倍，这时只能采用隔行扫描，这种方法显示的CAD图形质量不是太好；二。仍然采用逐行扫描但水平扫描频率提高，这种方法在CAD中应用较多，但是其硬件电路复杂。
光栅扫描式显示器优点：不仅可以显示物体的廓线，特征线等所谓的线图形，而且可以显示被多种高度和颜色的像素所填充的所谓面图形，这就使得输出具有真实感的立体图形成为可能。另外，它具有较好的动态性能，因而适宜于做模拟器，成了当前普遍使用的图形显示器。不足之处在于交互操作时的响应还比较慢，输入图形信息也比较慢；另外在显示直线时，线条的阶梯效应解决起来比较麻烦。
512（水平线上的点数）X512（水平线线数）个点；30（帧）X 512 X 512
13.绘图设备
滚筒式绘图仪、平板式绘图仪、静电式绘图仪
14.CAD系统的软件可分为哪三类？其作用各是什么？
1）系统软件：直接配合硬件工作，并对其他软件起支撑作用的软件，主要指操作系统和各种计算机语言；2）支撑软件：指在CAD系统中，支撑用户进行CAD工作的通用性功能软件；
3）专用应用软件：是专门为适应用户特定使用条件需要而开发的软件；
15.系统软件包括哪些类型的软件？
操作系统、计算机语言、网络通信及管理软件、数据库及数据库管理软件。
16.什么是操作系统？它的主要功能有哪些？
操作系统是对计算机系统硬件及系统配置的各种软件进行全面控制和管理的程序的集合。它负责对计算机系统内的所有资源进行监控，使之协调、高效地工作，是计算机最底层的软件，其它软件都要在操作系统的支持下工作。它具有五方面的管理功能，即内存分配管理、文件管理、外部设备管理、作业管理及中断管理。
17.机械CAD的支撑软件主要有哪些？其作用各是什么？
支撑软件从功能上划分可分成三类：第一类解决几何图形设计问题；第二类解决工程分析与计算问题；第三类解决文档写作与生成问题；
基本图形资源软件：这是一些根据各种图形标准或规范实现的软件包，大多是供应用程序调用的图形子程序包或函数库；
二维、三维绘图软件：主要解决零件图的详细设计问题，输出符合工程要求的零件图或装配图。
几何造型软件：主要解决零部件的结构设计问题，存储它们的三维几何数据及相关信息。
工程分析及计算软件：
文档制作软件：可以快速的生成设计结果的各种报告、表格、文件、说明书等；
18.什么是软件工程？以软件工程方法开发软件，大体要经过哪些主要阶段？
软件工程是采用工程化的方法进行软件开发。
需求分析和可行性研究阶段，系统功能和系统结构设计阶段，程序设计及编写阶段，软件测试阶段，使用与维护阶段。
第三节 CAD系统的图形处理
19.图形输出
图形输出的基本形式是屏幕显示和硬拷贝（绘图或打印）；
按其输出的最基本图素类型可分为两类：一类以直线线段为最基本图素，也就是以矢量图素为最基本图素，属于这一类的有随机矢量扫描式显示器和笔式绘图仪。二类以点为最基本图素，也就是以像素为最基本图素，属于这一类的有光栅扫描式显示器和点阵打印机。
20.什么是用户坐标系、设备坐标系、规格化设备坐标系？在图形程序设计中，采用规格化设备坐标系有什么好处？
用户坐标系统，是世界坐标系，它是一个符合右手定则的直角坐标系，用来定义用户在二维平面或三维世界中的物体。理论上，世界坐标系是无限大且连续的，即它的定义域为实数域。
设备坐标系：图形输出设备自身都用一个坐标系。它是一个二维平面坐标系，它的试题单位是步长或像素，因此它的定义域是整数域且是有界的。
规格化设备坐标系：采用一种无量纲的单位代替设备坐标，当输出图形时，再转换为具体的设备坐标。规格化设备坐标系的左下角（0.0，0.0），右上角（1.0，1.0）。用户的图形数据经转换成规格化设备坐标系中的值，使应用程序与图形设备隔离开，增强了应用程序的可移植性。
在进行图形处理时，为什么要引入规格化设备坐标系？
用于用户的图形是定义在世界坐标系里，而图形的输出是定义在设备坐标系里。不同的图形设备具有不同的设备坐标系且其工作范围也不相同。（2）为了便于图形处理，有必要定义一个标准设备，引入与设备无关的规格化设备坐标系，采用一种无量纲的单位代替设备坐标，当输出图形时，再转化为具体的设备坐标。（3）规格化设备坐标系的取值范围是左下角（0，0），右上角（1，1），其工作范围为0～1。
什么是规格化设备坐标系？在图形程序设计中，采用规格化设备坐标系有什么好处？
为了便于图形处理，引入一个与设备无关的坐标系，采用一种无量纲的单位代替谁被坐标，当图形输出时，再转换为具体的设备坐标。这就是规范化设备坐标系 2）采用规格化谁被坐标系的好处是：用户的图形数据经转换成规格化设备坐标系中的值。使应用程序与图形设备隔离开，增强了应用程序的可移植性。
21.窗口与视区是如何匹配的？有何作用？
窗口：在用户坐标系中定义的确定显示内容的一个矩形区域，只有在这个区域内的图形才能在设备坐标下输出，而窗口个的部分则被裁掉。
视区：是在设备坐标系中定义的一个矩形区域，用于输出窗口中的图形。视区决定了窗口中的图形要显示于屏幕上的位置和大小。
作用：固定视区参数，改变窗口参数，可以改变视区中图形显示的比例和部位。
窗口与视区的匹配，就是将两个矩形区域的点按相对位置一一对应起来。
22.简述窗口、视区与剪裁的定义及它们的作用。
窗口：在用户坐标系中定义的确定显示内容的一个矩形区域，只有在这个区域内的图形才能在设备坐标下输出，而窗口个的部分则被裁掉。
剪裁：通过定义窗口和视区，可以把图形的某一部分显示于屏幕上的指定位置，这不仅要进行窗口-视区变换，更重要的是必须要正确识别图形在窗口内部分和窗口外部分，以便把窗口内图形信息输出，而窗口外的部分则不输出。
当然，为适应某种需要变可裁剪掉窗口内的图形，使留出的窗口空白区作文字说明或其它用途。这种处理方法称为覆盖。
23.窗口与视区的匹配：
视区：在设备坐标系（通常是屏幕）中定义的一个矩形区域，用于输出窗口中的图形。视区决定了窗口中的图形要显示于屏幕上的位置和大小。
在把窗口的图形信息送到视区去输出之前，必须进行坐标变换，即把用户坐标系的坐标值转化为设备（屏幕）坐标系的坐标值，方法是将两个矩形区域的点按相对位置一一对应起来。（方法）
作用：固定视区参数，改变窗口参数，可以改变视区中图形显示的比例和部位。如果同时增大窗口的高度和宽度，则视区显示内容范围增大，图形比例缩小。
24.放大缩小与摇视：
如果同时增大窗口的高度和宽度，则视区显示内容范围增大，图形比例缩小。在图形处理软件中，常常用放大缩小（ZOOM）称呼这一功能。如果只改动窗口左下角坐标，则显示的比例不变，但显示的范围产生左右、上下移动，在图形处理软件中，常常用摇视（PAN）称呼这一功能。
25.简述剪裁算法中的Cohen-Sutherland算法原理。
Cohen-Sutherland算法（编码裁剪法）基于下述考虑：每一线段或者整个位于窗口的内部，或者能够被窗口分割而使其中的一部分能很快地被舍弃。因此，该算法分为两步：第一步先确定一条线段是否整个位于窗口外，若是则舍弃；第二步，如果第一步的判断均不成立，那么就通过窗口边界所在的直线线段分成两
果两个端点编码的位逻辑乘不为0，则整条线段必位于窗口外。如果线段不能由上述两种测试决定，则必须把线段再分割，简单的分割方法是计算出线段与窗口某一边界的交点，再用上述两种条件判别分割后的两条线段，从而舍弃位于窗口外的一段。
1（上）1（下）1（右）1（左）
26.在消隐处理中，常用的检验规则有哪些？简要说明其原理。
1）面可见性测试：平面外法矢指向观察者方向的面是可以的，否则是不可见的。是通过计算法矢N和视线矢量S的夹角来实现的。当法线矢量N和视线矢量S的夹角大于90度，为可见面，小于90度为不可见面；但它仅适合于单凸的物体。
2）最小最大测试：也叫重叠测试或边界盒测试，用来检查两个多边形是否重叠。方法：找到每个多边形的极值（最大和最小的X、Y值），然后用一矩形去外接每个多边形，接着检查在X和Y方向任意两个矩形是否相交，如果不相交，则相应的多边形不重叠。
3）包含性测试：用来检查一个给定的点是否位于给定的多边形内
4）深度测试：用来测定一个物体遮挡其它物体的基本方法
27.消隐算法
1）Z向深度缓冲区算法：1、该算法采用帧缓冲区存放像素值,采用一个与屏幕对应的深度信息缓冲存储器(简答Z缓冲区),记录像素所显示的空间点的Z坐标(即深度值)；2)对景物中的每个多边形找到当多边形投影到屏幕时位于多边形内或边界上的所有像素点．对每一个像素,在(x,y)处计算多边形的深度Z,并与Z 缓冲区的对应值,同时将(x,y)处的多边开的明暗写入帧缓冲区中对应于该屏幕代表的单元中；3)当所有边多形处理完毕后在帧缓冲区中保留的就是已经消隐过的最终结果；
2）扫描线算法：扫描线算法通过计算每一行扫描线与各物体在屏幕上投影之间的关系来确定该行的有关显示信息。每条扫描线被各多边形边界在xy平面上的投影分割成若干段，在每段中最多只有一个多边形是可见的。只要在段内任一点处，找出在该处Z值最大的一个多边形，这个段上的每个像素点就用这个多边形的颜色来填充。
28.什么是参数化绘图、参数化绘图有何优点？常用的实现方法有哪几种？
参数化绘图是一种利用零件或产品在形状上的相似性，以基本参数作为变量，编制相应的程序或通过系统提供的功能来定义图形的方法。
优点：使得设计图可以随着某些结构尺寸的修改和使用环境的变化而变化，工作效率高。
设计方法有：作图规则匹配法、几何作图局部求解和辅助线作图法。
29.什么叫事物物性表？其作用是什么？
是一种组合排列对象的事物和关系特性的表格。可用于概括地述、限制和选择标准的、非标准的，物质的和非物质的以及相互近似的事物对象。将其用于CAD中，可规范化的支持CAD数据的归档、存储和交换。
30.标准件图形特性文件
1）七种类型的特性：产品标准特性、主导特性、补充特性、功能特性、算法特性、分类特性、属性特性2）标准件和图形构成可以分为四个层次：A类构件、B类构件、K类整件、G类组件。
3）装配图的形成方法：1.子图拼合法：将装配图分解成一些子图形，绘制装配图时调用已编制好的子图形程序，将子图形组合到合适的位置，最终完成整幅装配图的绘制；对软件要求较低，但要编制专用的装配图程序，且输入的参数较多，修改设计及应变能力较差。
2.集合运算法：先编制一些对应于零件的基本图形，然后对基本图形进行并、交、差集合运算，以形成复杂的图形，最后分清零件的层次，再绘上剖面线，完成装配图的绘制；对于硬件的要求较低，通用性较强，
31.工程图管理系统
工程图样由三部分组成：图样本身、零件细目表、工程指令。图样管理系统除对图样本身进行管理外，还应包括对图样的名称、编号、幅面大小以及设计、校对、审核、相关专业等的签字方面的管理。另外还必须包括对每种基本型号的产品及派生出多种不同型号的产品进行管理。图样管理系统应根据型号的变化在通用的图样基础上对图样进行管理。系统还应有对图样是新的、修改过的及修改版本的管理及说明等。
32.几何模型的分类
只有几何信息组成的模型称为几何模型。按其描述和存储内容的特征可分为：
线框几何模型：物体各外表面之间的交线组成物体外轮廓的框架；
表面几何模型：在线框模型的基础上发展起来的，它除了存储线框线段外，还存储各个外表面的几何描述信息；
实体几何模型：存储完整的三维几何信息；
·简述三维建模中表面几何模型的主要特点
1）除了储存线框线段外还储存各个外表面的集合描述信息。
2）可处理与图形相关的大多数问题，如求两面的交线及隐藏线，形体的剖面线。
3）不能自动进行体积、重量、重心等计算
说明实体几何模型有哪些主要应用。
答：实体几何模型支持绘制真实感强和消去隐藏先的透视图和渲染图；自动计算生成剖视图；自动进行物性计算；可将有关零部件组装在一起，动态显示其运动状态，并检查空间能否发生干涉；支持三维有限元网格自动剖分等
33.在CAD系统中，常用的几何建模方法有哪几种？各有何特点？
1）CSG方法：体素构造法，基本思想：各种各样形状的几何形体都可以由若干基本单元形体，经过有限次形状集合运算构建得到。如圆柱体，锥体、六面体等都可以作为基本形体。需要储存的几何模型信息是：所有的基本形体的类型、参数和所有的拼合运算过程
2）B-rep方法：边界表面表示法，基本思想：几何实体都是由若干边界外表面包容的，可以通过定义和全面存储这些边界外表面信息的方法建立实体几何模型。几何信息数据：各外表面顶点坐标值和描述各外表面数学方程式的系数值。拓扑信息数据：各外表面的组成及其相互位置关系。
3）光线投影法：光线追踪法，基本思想：模拟照相的逆过程，从观察点出发向显示器屏幕的每一像素投射光线，光线与相距最近的可见表面相交，计算交点处的表面法矢量，然后根据光源位置和景物的表面特性计算像素的色彩和亮度，生成景物的真实感明暗图。
4）欧拉操作：给用户提供了直接使用顶点、边、面等基本元素构造三维形体的手段。构造过程从最底层开始：先输入一个点，作为建立体的开始；然后输入第二点，与第一点相连形成一条边；若干条边构成一个面的边界；若干个面围成一个体等。
5）参数曲面实体：
6）扫描表示法：一个平面图形在空间中按一定的规则运动，就可以“扫成”一实体。平移法和旋转法
34.什么是特征造型？在特征造型中如何很好地确定特征？
所谓特征指的是反映零件特点的、可按一定原则分类、具有相对独立意义的典型结构形状。基于特征的造型称为特征造型。
基于特征的造型是把特征作为产品零件定义的基本单元，将产品描述为特征的集合，包括形状特征、精度特征、材料特征和其他工艺特征，从而为工艺设计和制造过程的各个环节提供充分的信息。
35.特征建模系统与其它建模系统的区别何在？
1）过去的CAD技术从二维绘图起步，经历了三维线框、曲面和实体造型发展阶段，都是着眼于完善产品的几何描述能力；而特征造型则着眼于更好地表达产品完整的技术和生产管理信息，为建立产品的集成信息砸开服务。它的目的是用计算机可以理解和处理的统一产品模型替代传统的产品设计和施工成套图样以及技术文档，使得一个工程项目或机电产品的设计和生产准备各个环节可以并行展开，信息流畅通。
2）它使产品设计工作在更高的层次上进行，设计人员的操作对象不再是原始的线条和体素，而是产品的功能要素，像螺纹孔、定位孔等。特征的引用直接体现了设计意图，使得建立的产品模型容易为别人理解和组织生产，设计图样更容易修改。
3）它有助于加强产品设计、分析、工艺准备、加工、检验各部门间的联系，更好地将产品的设计意图贯彻到各个后续环节并且及时得到后者的意见反馈，为开发新一代的基于统一产品信息模型CAD/CAPP/CAM集成系统创造前提。
4）它有助于推动各行业实践经验的归纳、总结，从中更多地提炼出规律性知识，从此丰富各种领域专家系统的规则库，促进智能CAD系统和智能制造系统的逐步实现。
第四节工程数据的计算机处理
36.在CAD作业过程中，对设计中常用到的数据一般如何处理？
1）程序化：在应用程序内部对这些数表及线图进行查表、处理或计算。具体处理方法有两种，第一种，是将数表中的数据或线图经离散化后存入一维、二维或三维数组，用查表、插值等方法检索所需数据；
第二种，将数表或线图拟合成公式，编入程序计算出所需数据。
2）数据库存储：将数表及线图中的数据按数据库的规定进行文件结构化，如确定文件名、字段名、字段类型、字段宽度等，存放在数据库中，数据独立于应用程序，但又能为所有应用程序提供服务。
37.说明一元函数插值的原理。
在插值点附近选取几个合适的节点，过这些选取的构造一个简单函数g（x），在此小段上用g(x)代替原来函数f(x),这样插值点的函数值就用g（x）的值来代替。有线性插值、抛物线插值；
38.抛物线插值中，插值点X介于X i-1和X i之间，共有n个插值点，说明如何选取合适的插值节点。
39.说明二元函数插值的原理。
从几何意义上讲是在三维空间内选定几个点，通过这些点构造一块曲面g(x,y),用它近似地表示在这区间同原有的曲面f(x,y)，从而得插值后的函数值为Z k=g(x,y)。有直线-直线插值，抛物线-直线插值，抛物线-抛物线插值。
40.线图的程序化有以下几种处理方法：
1）找到线图原来的公式，将公式编入程序。
2）将线图离散化为数表，再将数表进行程序化。
3）用曲线拟合的方法求出约束力的经验公式，再将公式编入程序。
41.什么叫曲线拟合。
在实际的工程问题中，时常需要用一定的数学方法将一系列测试数据或统计数据拟合成近似的经验公式，这种建立经验公式的过程也称为曲线拟合。
42.什么是最小二乘拟合？说明其拟合过程。及注意事项
已知由线图或试验所得m个点的值（x1,y1），（x2,y2）,…,(x m,y m),设拟合公式为y=f(x)，因此每一节点处的偏差为e i=f(x i)-y i i=1,2,…,m 偏差的平方和为拟合公式y=f(x)具有一定的函数类型及系数，例如y=a0+a1x即为直线方程，如何定系统a0和a1的值呢？最基本的要求就是由该系数决定的直线与各节点的偏差的平方和最小，因此称最小二乘法拟合。
采用最小二乘法的多项式拟合时，要注意以下问题：
1)多项式的幂次不能太高，一般小于7，可先用较低的幂次，如误差较大则再提高。
2)一组数据或一条线图有时不能用一个多项式表示其全部，此时应分段处理，分段大都发生在拐点或转折之处。此外，如欲提高某区间的拟合精度，则应在该区间上采集更多的点。
43.什么是数据库？数据库系统的主要特征是什么？
为满足某一组织中多个用户的多种需要，在计算机系统上按照一定的数据模型组织、存储和使用的相互关联的数据集合。
主要特征：1）实现了数据共享，减少了数据冗余。2）数据存储结构化。3）增强了数据的独立性。4）加强了对数据的保护。
44.最常用的数据模型有哪几种？其特点各是什么？
1）层次性。指记录间是树型的组织结构。它体现了记录间的“一对多”的关系。具有结构简单。清晰的特点，适用于记录之间本身就存在一种自然的层次关系，但是它难于处理记录之间的复杂关系。
2）网络型。指事物之间为网络的结构组织。它体现了记录之间的“多对多”的关系。网络型机构能处理事物之间非常复杂的关系，但是模型结构也是极其复杂的
3）关系型。它是以集合论中的“关系”的概念为理论基础，指把信息集合定义为一张二维的组织结构，每一张二维表成为一个关系，表中的每一行为为一个记录，每一列为数据项。关系型的模型结构组织比较简单但是能处理复杂的事物之间的联系。
投影变换包括：多面正投影变换、轴测投影变换和透视投影变换，变换的目的就是为了用二维图形表示三维立体。
三面正投影变换：
正投影变换矩阵：将立体图压缩到xoz坐标面上。
侧面投影变换矩阵：首先将立体压缩到yoz坐标面上，然后绕z轴旋转90度。再沿x方向平移-l（l>0），以使正面投影和侧面投影之间保持一定的间距。
水平投影变换矩阵：首先将立体图投影到xoy坐标面上，然后绕x轴旋转-90度，再沿z轴方向平移-n（n>0）的距离，以使正面投影和水平投影之间保持一定的距离n。
轴测投影变换：
正轴测投影变换：先使立体绕z轴旋转A角，再绕x轴旋转-B（B>0）角,最后向xoz坐标平面投影。
斜轴测投影变换：先沿x含y错切，再沿z含y错切，最后向xoz坐标面投影形成。
透视投影变换：透视图和轴测图都是单面投影图，所不同的是轴测图是用平行投影原理形成的，透视图是用中心投影原理形成的。两者虽然都是立体图，但透视图的效果更接近人倒头就睡用肉眼观察的实际效果，因而它的立体感和真实感均优于轴测图，是计算机绘图中常用的立体图的表达方法。
一点透视：
两点透视：
