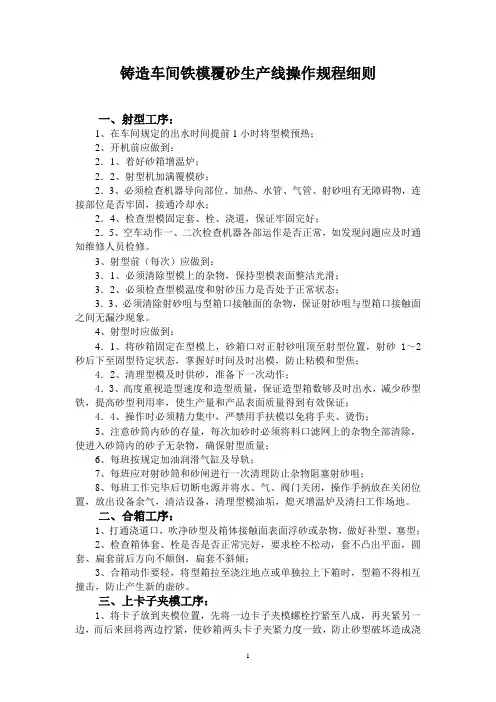

铁模覆砂生产线各工序生产过程
一.造型、涂料、合箱工序
1.设备点检
当班前对该工序所使用的射砂机、翻箱机、合箱机等设备及其组件进行点检，及时发现隐患，排除故障。
2.模具检查
对当班使用的模具进行完整性检查，包括模具上定位销套、定位销子是否紧固，是否磨损；模型上铸字是否清晰，正确；日期号是否更换齐全。
3.模具安装
模具与底座连接固定好，将模具与底座固定在升降机工作平台上，安装平稳，校平后，拧紧固定螺栓。
4.模具升温及温度控制
将热电偶插入模具安装槽内，拧紧螺母，电源接通后。电控柜上仪表显示升温正常。模具升温达到工艺要求，即可开始造型；在造型过程中随时关注模具温度是否显示在工艺要求范围内。
5.光模，清砂，喷油
模具上圆弧过渡处，铸字部位等有粘砂时，需打磨干净。用压缩空气吹净浮砂，打磨部位需喷油，利于造型后脱模，要求每班用砂纸打磨模具表面至少3次以上。
6.造型覆砂，脱模
6.1冷却后的铁型推移至射砂机下轨道定位处固定。
6.2抬起升降机手把，使工作台上升，工作台带动模具升起。通过定位装置，模具同铁型合箱，一起托起铁型继续上升。升至铁型覆砂面顶到射砂机下硅胶垫后，停止工作台上升。
6.3射砂机手把抬至射砂位置，即开始射砂。射砂时间约5秒，停止射砂。要求铁型内射进的砂子充足。
6.4射砂过程中，砂子即开始固化。射砂充足后，升降机手把放至下降位置，工作台即开始下降。下降至铁型覆砂面离开射砂孔约50-100mm后，停止下降。使砂子在铁型与模具间充分固化。固化时间满足工艺要求。
6.5砂子固化充足后，使升降机工作台继续下降，下降至轨道定位处，轨道托起铁型被停止下降，工作台同模具一起继续下降，直至砂胎离开模具后，起模过程结束。
6.6起模后型胎要求无掉砂，无缺块。打磨、清理模具表面，吹净模
具表面的粘砂。准备下一次覆砂。
7.清砂，翻箱
覆砂后铁型，转移至修型工序，铲除铁型覆砂面上，浇口处的多余砂子等;非产品成形面上的不完整型胎,需修补好。吹净型腔内浮砂，翻转铁型
8.堵射砂孔，吹砂，刷涂料
用砂子将射砂孔堵住，固化后，修平整。下箱型胎在斜面部位，上箱型胎在大外圆与外圆过渡处刷涂料，涂料不允许流挂，吹净浮砂。9.合箱
上、下铁箱推移至合箱机处，起动按钮，合箱机托起上箱，对准下箱的4个定位销，下移，合箱。合箱后检查浇口内有无散砂。
10.上箱卡，紧箱卡
铁型使用2个箱卡锁紧，两处箱卡斜对角摆放，紧固时用力均匀，锁紧后牢固。
二.熔炼工序
1.生产准备
1.1电炉冷却用循环水必须首先打开；
1.2根据炉体的使用状态，及时修炉，烤炉，修包；
1.3原材料领取，合金破碎，称量等，做好生产前所需的准备工作。
2.设备点检
2.1按照《电炉设备管理卡》要求对电炉各设备进行检查，及时发现隐患，排除故障
2.2检查炉前热分析仪，测温枪，台称等设备是否工作正常。
3.加料熔炼
按工艺要求的顺序加料，每批加料按《炉前配料单》，禁止入炉材料执行《中频感应电炉熔炼加料禁止入炉材料规范》
4.铁液检测
待炉内铁液翻腾后，断电，使用优质聚渣剂，扒渣，做炉前热分析试样，光谱试样。铁液的化学成份已明确，符合要求并记录；若不符合要求，炉内调整后重做试样，直至合格。
5.测温、出铁
5.1浇包首次使用必须烫包；
5.2测铁水温度，温度合适后，出铁。
5.3采用硅粒或大包孕育剂在出铁时包内孕育，进行二次扒渣，加保
温覆盖剂，倒出包嘴部分少量的铁液，浇注三角白口试块。
三.浇注工序
1.设备点检
当班前对浇包对检查与维护。对行车及其所使用的钢丝绳和吊钩进行点检。
2.测温，浇注，随流孕育
测温，温度合适后，开定时器，浇注，浇注过程加随流孕育剂。
每箱浇注时间约18秒至30秒，大包总浇注时间不大于10分钟；
每箱随流孕育时间为10至15秒。
3.打浇口杯
3.1打浇口杯前观察浇口杯内固化的铁液颜色，发至暗红时打掉浇口杯，浇注第7箱时打第一箱的浇口杯。
3.2将浇口杯挑离至存放平车中，将杯内铁块快速打离浇口杯本体，趁浇口杯本体较热时，覆砂，准备下一次浇注使用。
四.开箱，捅箱，冷铁型工序看板
1. 设备点检
1.1当班前对该工序所要求的开箱机，捅箱机，风镐，水冷却循环系统，红外测温枪等设备进行检查，及时发现隐患，排除故障。
1.2检查轨道及捅箱机处螺帽是否松动。若有松动，对其进行拧紧。
2.开箱，毛坯转运
2.1待最后1件毛坯浇注完后，将打掉浇口杯后的第一件铁型，卸掉箱卡，推移铁型至捅箱机前
2.2待定时器响后，开箱，将捅箱机的顶杆对准铁型的射砂孔，捅箱，落砂，用转移小车，转运至毛坯冷却区，每包次毛坯摆放整齐。
3.铁型清砂
将落砂后的铁型推移至清理工序，清理箱内的残余废砂，射砂孔内不允许有残余废砂，铁型覆砂面处的铁豆等打磨干净，平整。
4.铁型冷却、测温
将清理残砂后的铁型推移至冷却工序，喷水，冷却。冷却后的铁型必须测温，符合工艺要求的温度后，推移至造型工序。
五.浇口杯覆砂工序
1.生产准备
准备生产所需的陶瓷过滤片，红硅石粉等材料，确认电子秤，加热装置是否工作正常。
2.加热芯子
接通加热底板上电热管的电源，对加热底板进行加热。将芯子放置在加热底板大孔内，即开始加热。
3.覆砂
用叉子夹住浇口杯，放置在加热平台固定位置，将加热芯子放入浇口杯中，固定在定位孔中，倒入砂子固化。
4.修整覆砂后浇口杯
4.1将覆砂过的浇口杯放置在摆放架上，用砂布或砂轮残片打磨平整浇口杯口部与底部多余的浮砂，用压缩空气吹净浮砂。
4.2杯内放置过滤网与孕育块。过滤网按规格，型号正确放置；放置前必须用压缩空气吹净过滤网内残渣。
5.放置浇口杯
合箱后的铁型转移至浇口杯覆砂工序，在铁型上部距离浇口孔边大于3mm外挤泥圈，泥圈不断续。在泥圈上部放置打磨平整的浇口杯。
树脂砂铸造生产工艺 为规范树脂砂铸造的生产过程，严格执行操作工艺，减少因违反工艺或操作不当产生的废品和降低的铸件生产成本，特制定本生产操作工艺规程。本工艺规程适用于公司内所有树脂砂铸件的生产全过程和与之相关的各类操作人员。下面节选一部分供大家参考阅读。 工艺规程 主要原材料的技术要求或规格 3.1.1原砂（天然石英砂） 粒度：40/70目（中大件）或50/100目（一般件）； 化学成分：SiO2 ＞90%、含泥量＜%~%、含水量＜~% 微粉含量（140目筛以下）＜耗酸值＜5ml、灼减量＜5、粒型：圆形或多角形。 3.1.2再生砂 灼减量＜%;耗酸值＜;PH值＜5 ; 200目筛底盘＜1%;底盘量＜%; 含水量＜%; 粒形：圆形。 3.1.3咲喃树脂 含氮量~%; 24h抗拉强度〉;游离甲醛＜%;粘度＜;密度~1.25 g/cm3; 游离酚＜%。 3.1.4固化剂 采用有机磺酸固化剂，其黏度一般控制在＜,水不溶物的含量＜%, 同时冷冻和随后的溶解之间要有可逆性。为了保证稳定的型砂可使用时间和硬化速度，可选用“ a+b”固化剂或根据季节不同选用不同酸度型号的固化剂。 3.1.5涂料
米用醇基涂料。要求涂料的固体含量高，粉料粒度细，粉料及黏结剂的耐火度高，抗爆热能力强等。具体工艺性能要求有：密度~1.35 g/cm3;黏度6~7s;悬浮性(2h) >97%;涂刷性、流平性、渗透性、抗裂性要好，涂层强度要高。对于表面球化有深度要求的铸件，应采用氧化镁涂料。 操作工艺规程 3.2.1再生砂准备 根据树脂砂再生设备的要求和工艺流程进行操作，获得满足工艺要求的再生砂。特别要注意控制好进入混砂机时的再生砂的温度，最好在25- 35C。 3.2.2砂、树脂、固化剂加入量的调整 (1)混砂机的流量测定 根据混砂机的设定要求，在正常的生产情况下，至少每四天进行一次流量测定。分别对相同时间内砂、树脂、固化剂的流量进行称量，掌握时间流量。并先将砂流量按混砂机的公称流量进行调整。 (2)树脂量的调整 根据砂流量调整树脂的加入量，树脂加入量一般控制在型砂重量的~%，厚大件取上限，中小件取下限。 (3)固化剂量的调整 固化剂加入量在正常情况下与砂温和车间环境温度有关，一般控制在树脂加入量的30~50%,高温时取下限，低温时取上限。放砂时间长的大件固化剂加入量取下限，以保证树脂砂有足够的可使用时间。 (4)混砂机的调整与准备 严格按《混砂机操作规程》进行设备的日常维护保养，特别是要及时清理搅笼内的叶片和内壁。每天放砂前应将树脂，固化剂泵单独循环1~2分
树脂砂铸造生产工艺 为规树脂砂铸造的生产过程，严格执行操作工艺，减少因违反工艺或操作不当产生的废品和降低的铸件生产成本，特制定本生产操作工艺规程。本工艺规程适用于公司所有树脂砂铸件的生产全过程和与之相关的各类操作人员。下面节选一部分供大家参考阅读。 工艺规程 3.1 主要原材料的技术要求或规格 3.1.1原砂（天然石英砂） 粒度：40/70目（件）或50/100目（一般件）； 化学成分：SiO2 >90% 、含泥量<0.2%~0.3% 、含水量 <0.1~0.2%；微粉含量(140目筛以下) ≤0.5~1.0%、耗酸值<5ml 、灼减量<5、粒型：圆形或多角形。 3.1.2再生砂 灼减量<3.0%；耗酸值<2.0ml；PH值<5 ；200目筛底盘<1%；底盘量<0.2%；含水量<0.2%； 粒形：圆形。 3.1.3呋喃树脂 含氮量2.0~5.0%；24h抗拉强度>1.5MPa；游离甲醛<0.3%；粘度<60mPa.s；密度1.15~1.25 g/cm3；游离酚<0.3%。 3.1.4固化剂 采用有机磺酸固化剂，其黏度一般控制在<200mPa.s，水不溶物的含量<0.1%，同时冷冻和随后的溶解之间要有可逆性。为了保证稳定的型砂可使用时间和硬化速度，可选用“a+b”固化剂或根据季节不同选用不同酸度型号的固化剂。
3.1.５涂料 采用醇基涂料。要求涂料的固体含量高，粉料粒度细，粉料及黏结剂的耐火度高，抗爆热能力强等。具体工艺性能要求有：密度 1.25~1.35 g/cm3；黏度6~7s；悬浮性（2h）>97%；涂刷性、流平性、渗透性、抗裂性要好，涂层强度要高。对于表面球化有深度要求的铸件，应采用氧化镁涂料。 3.2操作工艺规程 3.2.1再生砂准备 根据树脂砂再生设备的要求和工艺流程进行操作，获得满足工艺要求的再生砂。特别要注意控制好进入混砂机时的再生砂的温度，最好在25-35℃。 3.2.2砂、树脂、固化剂加入量的调整 （１）混砂机的流量测定 根据混砂机的设定要求，在正常的生产情况下，至少每四天进行一次流量测定。分别对相同时间砂、树脂、固化剂的流量进行称量，掌握时间流量。并先将砂流量按混砂机的公称流量进行调整。 （２）树脂量的调整 根据砂流量调整树脂的加入量，树脂加入量一般控制在型砂重量的0.8~1.2%，厚大件取上限，中小件取下限。 （３）固化剂量的调整 固化剂加入量在正常情况下与砂温和车间环境温度有关，一般控制在树脂加入量的30~50%，高温时取下限，低温时取上限。放砂时间长的大件固化剂加入量取下限，以保证树脂砂有足够的可使用时间。 （４）混砂机的调整与准备
覆膜砂铸造材料﹠工艺皆见来龙去脉 我国于20世纪50年代开始研究应用覆膜砂及壳（芯）工艺，直至80年代中期以前只有少数几家工厂采用自制的覆膜砂用于壳芯生产。自此以后，覆膜砂开始作为商品推向市场。随着原材料、制造设备和制造工艺的不断改进，覆膜砂品质不断得到提高，生产成本下降，90年代以来，覆膜砂的应用得到了更迅速的发展，产品种类不断增多，并已形成系列化。目前，我国铸造用覆膜砂年产量已达50万吨以上，共有专业生产厂家近百家。随着我国汽车工业的快速发展和机械产品外贸出口需要，以及铸件国际市场的开发，对铸件品质的要求越来越高，覆膜砂的应用将会在短期内得到迅速增长。 一、覆膜砂原材料的选用 覆膜砂一般由骨料、粘结剂、固化剂、润滑剂和特殊添加剂组成。 1.骨料 骨料是构成覆膜砂的主体。对骨料的要求是：耐火度高、挥发物少、颗粒较圆整并自身强度高等。一般选用天然擦洗硅砂，这主要是由于其储量丰富，价格便宜，能满足铸造要求。只有特殊要求的铸钢件或铸铁件才采用锆砂或铬铁矿砂。对硅砂的一般要求是： （1）SO2含量高。铸铁及有色铸造用砂要求SO2>90%，铸钢件要求>97%； （2）含泥量≤0.2%； （3）粒度分布宜采用3～5筛分散度； （4）AFS细度：应根据铸件表面粗糙度要求来选定不同的细度，一般为AFS50～65； （5）粒形：尽可能选用圆整性好的硅砂，角形因素应<1.3； （6）pH值<7;
（7）硅砂需用水擦洗过，如有特殊要求，可将硅砂酸洗或进行高温活性处理（900℃焙烧） 2 . 粘结剂 目前普遍采用酚醛类树脂作为粘结剂。酚醛类树脂有固体和液体、热固性和热塑性之分。目前制作覆膜砂通常采用热塑性固态酚醛树脂。对其性能要求是：（1）聚合速度（热板法）：25～27s ； （2）软化点（环球法）：90～105℃； （3）流动性（斜板法）：60～110mm ； （4）游离酚含量（溴化法）：≤4%。 粘结剂的性能对覆膜砂的品质有很大的影响，人们一直在致力于研究如何提高酚醛树脂的性能，以及寻找酚醛树脂的替代品。国外已开发出不同性能的专用树脂，如高强度低发气树脂、易溃散树脂，也有采用改性聚酯树脂的报道，但未得到全面推广，至今普遍采用的仍是改性酚醛树脂。国内近年来在覆膜砂专用酚醛树脂的研究开发方面发展较快，已开发出不同的改性酚醛树脂供生产使用。 3. 固化剂、润滑剂、添加剂 固化剂通常采用乌洛托品即六亚甲基四胺，分子式为（CH2）6N4，要求为工业一级品。润滑剂一般采用硬脂酸钙。其作用是防止覆膜砂结块，增加流动性，使型、芯表面致密及改善砂型（芯）的脱模性。添加剂的主要作用是改善覆膜砂的性能。目前采用的添加剂主要有：耐高温添加剂（如含碳材料或其他惰性材料）、易贵散添加剂（如二氧化锰、重铬酸钾、高锰酸钾、已内酰胺等）、增强增韧添加剂（如超短玻璃纤维材料、有机硅烷KH-550等）以及防粘砂添加剂和抗老化添加剂等等。 二、覆膜砂的分类
球铁管件铁型覆砂铸造工艺设计与研究 吴成玉（国营扎兰屯纸浆厂内蒙扎兰屯市162650） 吴振（大连开发区永诚机电设备有限公司大连市116000） 【摘要】本文根据球铁管件技术标准的国际通用化和需求批量化的特点，针对国内管件铸造工艺落后的状况，提出采用组合模具的铁型覆砂铸造工艺生产球铁管件，便于组织专业化、机械化流水线快速生产，能够明显提高铸件外观和内在质量，有效降低生产成本，具有优质、高效、节能、降耗的显著优点，是一项先进的绿色环保铸造技术。 关键词】球铁管件、铁型覆砂铸造工艺设计、生产线布置 1 前言 球铁管件是一种需求量大，品种繁多的管道工程用铸件，目前各国虽有本国的管件技术标准，但大多都趋向于采用国际IS02531 标准进行设计和施工，因此大多数铸造厂家基本上都按国际标准要求铸造生产各种管件。就国际标准而言就有34 个类别，涵盖2000 多个规格，管件直径为DN80 一DN2600mm ，其中常用管件直径为DN80 —DNI200mm，占全部管件总量的67%。复盖17个类别， 1 300多个规格。 目前国内各类管件的生产方式主要有湿型铸造，水玻璃砂和树脂砂铸造，也有一少部分是消失模铸造。其中DN350mm 以下的小型管件采用湿型铸造，DN400 一DN2600mm 的大中型管件采用水玻璃砂和树脂砂铸造。管件的结构特点是体积大，管壁薄，铸件生产时砂铁比大，据初步测算，用水玻璃砂生产1吨管件需要 6 吨型砂，造型方法多数是手工造型，而且以刮板造型居多数，工艺落后，质量低劣，效益不高，据查国内管件铸造行业铸件废品率高达15—20%， 严重影响经济效益的提高和市场竞争力，因此管件铸造行业面临迫切需要对传统铸造工艺进行技术改造的任务，应不断采用先进技术，生产高质量的铸件，以适应我国加入WTO 后所面临的激烈市场竞争和挑战。同时当前最为迫切的是应由行业主管部门进行行业规划和结构调整，对全国数百家管件生产厂各自为战重复生产的状态，进行科学指导，宏观调控，做好管件产品的结构调整和专业分工，在行业内部形成各有侧重，分工合理，竞争有序的局面。事实上哪个管件厂也不可能生产上千种管件产品，各工厂只有按品种区段分工，进行协调作战，不搞重复生产，才能减少工装模具费用，以便集中力量搞工装标准化和机械化生产，例如对DN80 一DN350mm 的小型管件应采取机械造型；对DN400 一DNI000mm 的中型管件采取铁型覆砂或树脂砂造型；对DNI 100 一DN2600mm的大型管件采取水玻璃砂造型。只有在明确分工后，才能有所侧重，汇集重点产品，形成批量生产，达到规模化经营，逐渐实现机械化生产，这样既提高了企业本身的生产技术水平，又强化了管件行业的总体优势和市场竞争能力。本文重点对中型管件采用铁型覆砂铸造技术的研究情况作一简要介绍。 2 铁型覆砂铸造简述
铁模覆砂生产线各工序生产过程 一.造型、涂料、合箱工序 1.设备点检 当班前对该工序所使用的射砂机、翻箱机、合箱机等设备及其组件进行点检，及时发现隐患，排除故障。 2.模具检查 对当班使用的模具进行完整性检查，包括模具上定位销套是否堵塞、定位销是否紧固、变形，是否磨损；模具是否有损伤。 3.模具位臵检查 模具在流水线上是否有脱离本位的现象，模具是否有被冷铁粘连的情况等。 4.模具升温及温度控制 将热电偶插入模具安装槽内，拧紧螺母，电源接通后。电控柜上仪表显示升温正常。模具升温达到工艺要求，即可开始造型；在造型过程中随时关注模具温度是否显示在工艺要求范围内。 5.光模，清砂，喷油 模具上圆弧过渡处等有粘砂时，需打磨干净。用压缩空气吹净浮砂，打磨部位需喷油，利于造型后脱模，要求每班用砂纸打磨模具表面至少3次以上。 6.造型覆砂，脱模 6.1冷却后的铁型推移至射砂机下轨道定位处固定。 6.2抬起升降机手把，使工作台上升，工作台带动模具升起。通过定位装臵，模具同铁型合箱，一起托起铁型继续上升。升至铁型覆砂面顶到射砂机下硅胶垫后，停止工作台上升。 6.3射砂机手把抬至射砂位臵，即开始射砂。射砂时间约5秒，停止射砂。要求铁型内射进的砂子充足。 6.4射砂过程中，砂子即开始固化。射砂充足后，升降机手把放至下降位臵，工作台即开始下降。下降至铁型覆砂面离开射砂孔约50-100mm后，停止下降。使砂子在铁型与模具间充分固化。固化时间满足工艺要求。 6.5砂子固化充足后，使升降机工作台继续下降，下降至轨道定位处，轨道托起铁型被停止下降，工作台同模具一起继续下降，直至砂胎离开模具后，起模过程结束。 6.6起模后型胎要求无掉砂，无缺块。打磨、清理模具表面，吹净模具表面的粘砂。准备下一次覆砂。 7.合箱 上、下铁箱推移至合箱机处，起动按钮，合箱机托起上箱，对准下箱的定位销，下移，合箱。合箱后检查浇口内有无散砂。 二.熔炼工序 1.生产准备 1.1电炉冷却用循环水必须首先打开； 1.2根据炉体的使用状态，及时修炉，烤炉，修包； 1.3原材料领取，合金破碎，称量等，做好生产前所需的准备工作。 2.设备点检 2.1按照《电炉设备管理卡》要求对电炉各设备进行检查，及时发现隐患，排除故障 2.2检查炉前热分析仪，测温枪，台称等设备是否工作正常。 3.加料熔炼 按工艺要求的顺序加料，每批加料按《炉前配料单》严格加入，按照开炉工操作规程严格执行。
树脂砂铸造对模具工艺的要求 树脂砂铸造 2009-07-05 15:46 阅读169 评论0 字号：大中小 树脂砂铸造是指型（芯）砂在室温条件下，通过加入一定量的固化剂，使型、芯在芯盒或砂箱内自行硬化成型的一种造型、制芯的方法。目前在铸造生产中得到应用的有酸固化呋喃树脂砂、酯固化碱性酚醛树脂砂和酚尿烷树脂砂等。这些工艺的共同特点是：型（芯）砂有一定的可使用时间，硬化速度与强度受室温、环境湿度的影响较大，生产效率也不太高。它们比较适合于单件、小批量、多品种的中、大型铸件的生产，例如机床、通用、重型、造船、机车等行业。在上述几种树脂自硬砂中，以酸固化的呋喃树脂砂在我国应用最多，因为它所用的原辅材料及设备能成套供应，技术成熟，积累的经验也最为丰富，据不完全统计，目前全国约有500多家采用呋喃树脂砂工艺进行铸件生产。它与粘土砂相比，铸件尺寸精度可提高2～3级，表面粗糙度明显改善，废品率明显下降。 与传统的粘土砂生产铸件相比，用树脂砂生产的铸件具有表面粗糙度小，尺寸精度高，品质好的特点，已日益受到市场的青睐，得到了迅速发展，已逐步成为铸件市场的主流产品。树脂砂上世纪50年代开始在铸造行业出现和使用，到现在已经有几十年的历史了，其生产工艺和设备已相当成熟和完善。
砂温对树脂砂硬化的影响及控制 呋喃树脂自硬砂的硬化原理是：树脂在固化剂的催化作用下逐渐发生交联反应而自行硬化，固化剂的催化作用受温度的影响较大，温度升高催化作用加速，温度下降，催化作用减慢，因而呋喃树脂自硬砂在硬化过程中，硬化反应的速率与砂温有密切的关系，同时硬化反应速率对硬化后铸型的强度有着重要的影响。所以，要得到满足生产需要的铸型强度，就必须控制砂温。 固化剂的加入量和酸值对铸型的影响及控制 固化剂的加入量是按其占树脂的比例来确定的。在固化剂酸值一定的情况下固化剂加入量愈大，树脂砂的硬化速率就愈快，反之，愈慢。在固化剂加入量一定的情况睛，所用固化剂酸值愈高，树脂砂硬化速率愈快，反之，愈慢。树脂砂铸造的硬化速率过快或过慢，都会降低铸型硬化后的强度，因此必须合理控制树脂砂的硬化速度。 树脂砂铸造生产对模具工艺的要求 与粘土砂相比，树脂砂铸件的外观质量依赖于模具的质量，因而树脂砂对模具的质量要求较高。模具工艺时使其较好的适应树脂砂造型的需要，主要在以下几个方面： 1、拔模斜度：树脂砂在起模时已具有一定的硬化强度，较小的退让性，较大的摩擦力，若采用敲击的方法起模，容易损坏模具，同时树脂砂的可修补性差，起模时，若受到破坏，较难修补。采用树脂砂造型时，应根据生产实际和产品结构加大模具的拔模斜度，能顺利
{ 项目名称 } 进度管理
目录 §1项目情况介绍. ........................ 1.1 基本情况............................ 1.2 项目计划. .......................... 1.2.1 项目阶段. ......................... 1.2.2 项目人员. ......................... 1.2.3 项目进度. ......................... §2项目进度管理. ........................ 2.1 项目进展情况记录表. ..................... 2.2 项目进度报告明细. ......................
§ 1项目情况介绍 1.1基本情况 1.2项目计划 1.2.1项目阶段 ｛定义项目各个阶段的情况，如：名称，目标，起止时间等等｝ 1.2.2项目人员 ｛记录项目参与人员的情况，如：姓名，单位，角色，职责等等｝ 123项目进度
｛定义项目进度计划的里程碑，如：起止时间，目标等等，可以按项目阶段 分，也可以按功能模块分｝ § 2项目进度管理 2.1项目进展情况记录表 ｛记录项目进展的各个事件，eg :程序更新后的测试以及出现的问题等等｝
2.2项目进度报告明细 ｛项目实行定期汇报制度，汇报周期另定，eg :周报，双周，月报，季报等等｝ ｛项目所有进度报告的明细列表，实际的进度报告作为附件｝ 附件一：第 次项目进度报告附件：项目进度报告模板
树脂砂生产线是由磁选皮带输送机、震动破碎再生机、离心转子二次二级再生机、砂库、斗式提升机（3移动双臂连续式树脂砂混砂机（菲迪斯玛）套）、移动双臂连续式树脂砂混砂机、脉冲反吹式除尘器等设备组成的。 2工艺流程 震动破碎再生机（菲迪斯玛） 树脂砂生产线工艺流程：浇注后的砂箱及铸件由行车吊至惯性振动落砂机上，经落砂处理后，铸件运到清铲车间，砂箱运至砂箱库备用。大块夹皮，冒口由人工分拣，通过落砂栅格的砂子、砂团以及小块冷铁落至磁选皮带机，经磁选后输送至多功能振动破碎再生机进行破碎、脱膜、筛分，经过筛分后的砂子进1#斗式提升机，由提升机提升至离心转子二级再生机进行强力再生，充分脱膜。混合着微粉、灰尘、树脂膜的再生砂经流砂槽流入流幕式风选机，风选机连接着旋风除尘器及脉冲式反吹除尘器，将微粉、灰尘去除。再生砂再经 2#斗式提升机提升至砂库备用。移动双臂式连续树脂砂混砂机上方进料口由气动闸板与砂库下方出砂口相连，按下混砂机电控箱混砂按扭后，气动闸板自动打开，定好量的砂子由砂库流入混砂机。在混砂机中砂子经螺旋片向前输送至混砂开始端，自近端控制阀加入固化剂，经小叶片搅拢预混至后面的近端阀加入树脂，进入混砂端。固化剂、树脂、再生砂充分混匀后送至前端出料口自动流入准备好的砂箱内用于造型、制芯。此设备由进口PLC(编程可控)控制自动化性能卓越，适用于树脂砂工艺的中小铸造企业。 3基本参数 1、S3305破碎机 2、S524Ⅲ贯通式磁选机 3、S524ⅣC离心转子二次二级再生机 4、S524Ⅶ型斗式提升机 5、S255L移动双臂连续式树脂砂混砂机 6、除尘系统DMC.64 脉冲式反吹除尘器。
4意义 树脂砂生产的意义：（1）最大限度地减少因废砂排除造成的环境污染，使90%以上的废砂可以再生回用。（2）由于再生砂颗粒表面光滑，粒度分布均匀，微粉少，可节约昂贵的树脂20%以上。（3）再生砂热稳定性好，热膨胀少，化学性能稳定，酸耗值降低，树脂砂性能容易控制，有利于提高铸件质量，减少脉纹、机械粘砂等缺陷。呋喃自硬树脂砂的特点：1、型（芯）强度高，溃散性好，能够保证铸件的尺寸精度和表面质量。2、流动性好，能提高型（芯）的充填性，提高型（芯）质量和劳动生产率，减轻工人的劳动强度。3、节约能耗，铸型（芯）只需烘烤，就满足浇注要求。4、旧砂可再生回用，可进一步降低成本。5操作规程 二、生产线的构成 1、落砂系统：主要包括落砂机、震动输送机、磁选机、1#斗提机、1#砂斗上料位。 2、破碎系统：主要包括1#砂斗下料位、振动给料机、破碎机、冷却分离机、提升机、砂库上料位。 3、再生系统：主要包括砂库下料位、磁选机、再生机、风选机、斗提机、砂库上料位。 4、砂调系统：主要包括砂温调节器、冷却塔风机、循环水泵、斗提机、温控仪等。 5、气送系统：主要包括砂库闸门、罐闸门、发送阀、增压器、截止阀等 三、生产操作 首先检查水源、电源、气压是否正常。（电源三相380V，气源压力至少在0.6MP） 1、落砂系统 ⑴、开机前准备 ①、认真检查每台振动电机固定螺栓是否松动；引出线绝缘是否损坏；台面及框架有无断裂；弹簧如断裂应及时更换；电机是否需要补充润滑脂；发现问题应及时处理或汇报有关人员。 ②检查振动输送机电机固定螺栓是否松动、引出线绝缘是否损坏，发现问题应及时处理或汇报有关人员。 ③检查磁选机是否有螺栓松动、皮带松动或跑偏现象。
1．结合所学知识，查找相应资料，对所给零件或铸件原铸造工艺进行分析（工艺图设计，参数选取，砂芯设计，冒口设计，模板设计等）谈谈你的体会，及对教材、课堂教学的建议。 2．查资料，完成所指定锻件的生产过程，锻件图设计、相应的计算过程、下料、加热、锻造及热处理工艺进行分析。 3．结合汽车零件生产。阐述埋弧焊原理、工艺特点、质量保证措施。 1.结合所学知识，查找相应资料，对所给零件或铸件原铸造工艺进行分析（工艺图设计，参数选取，砂芯设计，冒口设计，模板设计等）。
1.1 制动盘铸造要求及现状 一、生产技术状况：制动盘种类繁多，特点是壁薄，盘片及中心处由砂芯形成。不同种类制动盘，在盘径、盘片厚度及两片间隙尺寸上存在差异，盘毂的厚度和高度也各不相同。单层盘片的制动盘结构比较简单。铸件重量多为6-18kg。 二、技术要求：铸件外轮廓全部加工，精加工后不得有任何缩松、气孔、砂眼等铸造缺陷。金相组织为中等片状型，石墨型，组织均匀，断面敏感性小（特别是硬度差小）。 三、力学性能: σb ≥250MPa , HB180～240 , 相当于国际 HT250 牌号。 四、有些外商对铸件的化学成分也作要求，本设计不作详细介绍。 1.2 设计内容 用金属型覆砂技术克服上述局限性，解决当前所遇到的铸造问题，保证工艺出品率。即在金属型与铸件外形间覆薄砂层，形成砂型胶。优点是同时具备金属型和砂型铸造的特点，金属型与熔体不直接接触，冷却速度和金相组织易于控制，同时提高金属型寿命，铸件形状可较复杂。铸件可保证致密无气孔、缩孔、缩松等缺陷，工艺出口率高。 2.1 设计任务要求 名称:制动盘 材料：HT220 类型：成批生产 本铸件属于盘状薄壁件，盘面上的风道利于空气对流，达到散热的目的。如下图所示。采用金属型覆砂工艺，需考虑金属型材料及芯砂材料。 2.2金属型材料选择 根据以往金属型设计经验，选择常用的HT200作为金属型材料，参数如下：牌号：HT200 标准：GB 9439-88
树脂砂铸造生产工艺 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
树脂砂铸造生产工艺 为规范树脂砂铸造的生产过程，严格执行操作工艺，减少因违反工艺或操作不当产生的废品和降低的铸件生产成本，特制定本生产操作工艺规程。本工艺规程适用于公司内所有树脂砂铸件的生产全过程和与之相关的各类操作人员。下面节选一部分供大家参考阅读。 工艺规程 主要原材料的技术要求或规格 3.1.1原砂（天然石英砂） 粒度：40/70目（中大件）或50/100目（一般件）； 化学成分：SiO2 >90% 、含泥量<%~% 、含水量 <~%；微粉含量(140目筛以下) ≤~%、耗酸值<5ml 、灼减量<5、粒型：圆形或多角形。 3.1.2再生砂 灼减量<%；耗酸值<；PH值<5 ；200目筛底盘<1%；底盘量<%；含水量<%；粒形：圆形。 3.1.3呋喃树脂 含氮量~%；24h抗拉强度>；游离甲醛<%；粘度<；密度~1.25 g/cm3；游离酚<%。 3.1.4固化剂 采用有机磺酸固化剂，其黏度一般控制在<，水不溶物的含量<%，同时冷冻和随后的溶解之间要有可逆性。为了保证稳定的型砂可使用时间和硬化速度，可选用“a+b”固化剂或根据季节不同选用不同酸度型号的固化剂。 3.1.５涂料
采用醇基涂料。要求涂料的固体含量高，粉料粒度细，粉料及黏结剂的耐火度高，抗爆热能力强等。具体工艺性能要求有：密度~1.35 g/cm3；黏度6~7s；悬浮性（2h）>97%；涂刷性、流平性、渗透性、抗裂性要好，涂层强度要高。对于表面球化有深度要求的铸件，应采用氧化镁涂料。 操作工艺规程 3.2.1再生砂准备 根据树脂砂再生设备的要求和工艺流程进行操作，获得满足工艺要求的再生砂。特别要注意控制好进入混砂机时的再生砂的温度，最好在25-35℃。 3.2.2砂、树脂、固化剂加入量的调整 （１）混砂机的流量测定根据混砂机的设定要求，在正常的生产情况下，至少每四天进行一次流量测定。分别对相同时间内砂、树脂、固化剂的流量进行称量，掌握时间流量。并先将砂流量按混砂机的公称流量进行调整。 （２）树脂量的调整 根据砂流量调整树脂的加入量，树脂加入量一般控制在型砂重量的~%，厚大件取上限，中小件取下限。 （３）固化剂量的调整固化剂加入量在正常情况下与砂温和车间环境温度有关，一般控制在树脂加入量的30~50%，高温时取下限，低温时取上限。放砂时间长的大件固化剂加入量取下限，以保证树脂砂有足够的可使用时间。 （４）混砂机的调整与准备 严格按《混砂机操作规程》进行设备的日常维护保养，特别是要及时清理搅笼内的叶片和内壁。每天放砂前应将树脂，固化剂泵单独循环1~2分钟，并注意检查固化剂加入孔是否有结晶堵塞现象。
树脂砂铸造工艺 第一章 / 概论 1 — 1 自硬呋喃树脂砂的概念 自硬呋喃树脂砂的命名来源于英语的 Furan No-Bake process，它表示以呋喃树脂为粘结剂，并加入催化剂混制出型砂，不需烘烤或通硬化气体，即可在常温下使砂型自行固化的造型方法。通常被简称为“冷硬树脂砂”，甚至“树脂砂”。以下介绍两个基本概念。 一、呋喃树脂的概念 由碳原子和其它元素原子 (如 O、 S、 N等 )共同组成的环叫做杂环、组成杂环的非碳原子叫杂原子。含有杂环的有机化合物叫做杂环化合物。所谓“呋喃”，是含有一个氧原子的五员杂环有机化合物，它是表示一族化合物的基本结构总称。在呋喃系中不带取代基的杂环作为母体，叫做“呋喃”，它的衍生物则根据母体来命名。呋喃本身在互业上并无什么用途，但它的衍生物——糠醛和糠醇，却是互业上的重要原料，它们是最重要的呋喃衍生物，糠醛学名叫α——呋喃甲醛，糠醇学名叫呋喃甲醇。它们的分子结构如下： 含有糠醇的树脂称为呋喃树脂。作为铸造粘结剂用的呋喃树脂一般是用糠醇 (FA)与尿素、甲醛或苯酚等缩合而成的 ,如尿醛呋喃树脂（ UF/FA）、酚醛呋喃树脂 (PF/FA)、酚脲醛呋喃树脂（ UPF－ FA)和甲醛——糠醇树脂 (F/FA)等。 二、呋喃树脂的硬化机理 根据呋喃树脂的组成不同，分别可以通过加热、通入硬化气体或添加酸催化剂等方法使其固化。酸催化（即“自硬”）的呋喃树脂一般糠醇含量都超过 50%。其硬化机构很复杂，现在还未完全弄清楚，但基本的树脂化反应包括了糠醇的第一醇基和呋喃环的第五位氢之间的脱水缩合，此外呋喃环的断裂生成乙酰丙酸，第一醇基间脱水生成醚和醛等等的反应。图 1－ 1为呋喃树脂粘结剂的成分和代表性的呋喃自硬树脂结构的一例。 ？初期阶段 1 — 2 自硬呋喃树脂砂的优缺点 一、自硬呋喃树脂砂具有以下优点： 1 ．铸件表面光洁、棱角清晰、尺寸精度高。 这是由于树脂砂造型可以排除许多使型（芯）变形的因素。如：（ 1）型砂流动性好，不需捣固机紧实，减少了模样（芯盒）的伤损和变形；（ 2）砂型（芯）固化后起模，减少了因起模前松动模样和起模时碰坏砂型（芯）引起的变形；（ 3）无需修型，减少了修型时引起的变形；（ 4）无需烘烤，减少了因烘烤造成的铸型（芯）变形；（ 5）铸型强度高、表面稳定性好，故芯头间隙小、分型负数小，减少了下芯、配模过程中铸型的破损和变形，保证了配模精度；（ 6）铸型（芯）硬度高，热稳定性好，可以有效地抵御浇注时的型壁退让、迁移现象，减少了铸型的热冲击变形（如胀砂等）；（ 7）型砂的溃散性好，清理、打磨容易，从而减少了落砂清铲修整工序中对铸件形状精度的损害。综上所述，由于在各个工序中都最大限度地排除了影响铸型、铸件变形和损坏的因素，所以树脂砂铸件的铸件表面质量、铸件几何尺寸精度方面比粘土烘模砂可以提高 1— 2级，达到 CT7-9级精度和 1－ 2mm / 600mm的平直度，表面粗糙度更大有改观。 2 ．造型效率高，提高了生产率和场地利用率，缩短了生产周期。 这是由于（ 1）、型砂流动性好，不需捣固机紧实，节省了大量的捣固工作量，使造型
树脂砂生产线操作规程（注意事项） 一、操作工对生产线的认知 1、生产线的构成：包括落砂系统、破碎系统、再生系统、砂调系统、气送系统、除尘系统等。 2、系统的分法：前一砂库下料位到下一砂库上料位所包含的设备即为一个系统。 3、设备起停总原则：倒开顺关，空载起停。倒开顺关指受砂方设备先开，停 时按进砂方向停止。空载起停指设备在起停时要求空载不能有砂。 二、生产线的构成 1、落砂系统：主要包括落砂机、震动输送机、磁选机、1#斗提机、1#砂斗上 料位。 2、破碎系统：主要包括1#砂斗下料位、振动给料机、破碎机、冷却分离机、 提升机、砂库上料位。 3、再生系统：主要包括砂库下料位、磁选机、再生机、风选机、斗提机、砂 库上料位。 4、砂调系统：主要包括砂温调节器、冷却塔风机、循环水泵、斗提机、温控 仪等。 5、气送系统：主要包括砂库闸门、罐闸门、发送阀、增压器、截止阀等 三、生产操作 首先检查水源、电源、气压是否正常。（电源三相380V，气源压力至少在 0.6MP） 1、落砂系统 ⑴、开机前准备 ①、认真检查每台振动电机固定螺栓是否松动；引出线绝缘是否损坏；台面 及框架有无断裂；弹簧如断裂应及时更换；电机是否需要补充润滑脂；发现问题 应及时处理或汇报有关人员。 ②检查振动输送机电机固定螺栓是否松动、引出线绝缘是否损坏，发现问题 应及时处理或汇报有关人员。 ③检查磁选机是否有螺栓松动、皮带松动或跑偏现象。 ④检查1#斗提机进料口是否通畅，打开检查门，检查内部是否卡阻或堵料； 检查料斗是否跑偏和碰撞机壳，检查环链螺栓是否松动，传动皮带是否松弛。 ⑵、操作 ①、手动操作：将〈落砂系统手动/自动〉旋钮开关调至“手动”位置，按〈开 车报警〉→启动落砂除尘风机→1#斗提机→磁选机→沸腾风机→沸腾是电机→1# 振动输送机→落砂机。停机时待落砂完后先停落砂机→振动输送机→沸腾电机→ 沸腾风机→磁选机→1#斗提机→落砂除尘风机。*(其间隔时间由操作者自己控制，一般要求大电机启动后视电网压降情况来定）注：正常情况下严禁使用手动。 ②自动操作：将〈旧砂系统手动/自动〉旋钮开关调至“自动”位置，按〈开车 报警〉→启动落砂除尘风机→启动〈自动启动〉即可。停车时按下〈自动停止〉
铸造工艺基础知识 一、铸造方法 常见的铸造方法有以下几种： 1、砂型铸造：砂型铸造是将原砂和粘结剂、辅助材料按一定比例混 制好以后，用模型造出砂型，浇入液体金属而形成铸 件的一种方法。砂型铸造是应用最普遍的一种铸造方 法。 2、熔模铸造：熔模铸造又称“失蜡铸造”，通常是在蜡模表面涂上数 层耐火材料，待其硬化干燥后，将其中的蜡模熔去而 制成型壳，再经过焙烧，然后进行浇注，而获得铸件 的一种方法。由于获得的铸件具有较高的尺寸精度和 表面粗糙度，所以又称“熔模精密铸造”。 3、金属型铸造：金属型铸造又称硬模铸造，它是将液体金属用重力 浇注法浇入金属铸型，以获得铸件的一种铸造方法。 所以又称“重力铸造”。 4、低压铸造：低压铸造是液体金属在压力作用下由下而上的充填型 腔，以形成铸件的一种方法。由于所用的压力较低， 所以叫低压铸造。 5、压力铸造：压力铸造简称压铸，是在高压作用下，使液态或半液 态金属以较高的速度充填压铸型型腔，并在压力作用 下凝固而获得铸件的一种方法。
6、离心铸造：离心铸造是将液体金属浇入旋转的铸型中，使液体金 属在离心力的作用下充填铸型和凝固成形的一种铸造 方法。 7、连续铸造：连续铸造是将熔融的金属不断浇入一种叫做结晶器的 特殊金属型中，凝固了的铸件连续不断的从结晶器的 另一端拉出，从而获得任意长度或特定长度铸件的一 种方法。 8、消失模铸造：消失模铸造是采用泡沫气化模造型，浇注前不用取 出模型，直接往模型上浇注金属液，模型在高温下 气化，腾出空间由金属液充填成型的一种铸造方法。 也叫“实型铸造”。 二、零件结构的铸造工艺性分析 零件结构的铸造工艺性通常指的是零件的本身结构应符合铸造生产的要求，既便于整个铸造工艺过程的进行，又利于保证产品质量。 对产品零件图进行分析有两方面的作用：第一，审查零件结构是否符合铸造生产的工艺要求。因为零件的设计者往往不完全了解铸造工艺。如发现结构设计有不合理的地方，就要与有关方面进行研究，在不影响使用要求的前提下，予以改进。这对简化工艺过程、保证质量及降低成本均有极大作用。第二，在既定的零件结构条件下，考虑在铸造过程中可能出现的主要缺陷，在工艺设计中采取相应工艺措施予以避免。 （一）从避免缺陷方面审查铸件结构的合理性
(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号 (43)申请公布日 (21)申请号 201910155687.9 (22)申请日 2019.03.01 (71)申请人 湖州圣龙汽车动力系统有限公司 地址 313018 浙江省湖州市南浔县/区菱湖 镇湖菱路1588号 (72)发明人 李凯 时亚金 邹万齐 潘士柱 (74)专利代理机构 宁波市鄞州甬致专利代理事 务所(普通合伙) 33228 代理人 严波 (51)Int.Cl. B22C 15/24(2006.01) B22C 9/06(2006.01) C21C 7/00(2006.01) G01N 21/25(2006.01) G01B 21/00(2006.01) G01N 21/95(2006.01) (54)发明名称一种铁型覆砂铸造工艺(57)摘要本发明公开了一种铁型覆砂铸造工艺，其技术方案要点包括零件模具的制作、上模上型、覆膜砂芯的制作、底模上型、底模上型与上模上型合型成零件铸型、向零件铸型浇注铁水获得成型零件的步骤；再通过浇冒口分离器打开零件铸型以取出零件，并在最后需要对成型零件进行金相检测以及抛丸、打磨处理。本发明具有获得精度高、内腔光洁度高的零件铸型，使得加工制造而成的铸件表面光洁度高；与此同时，通过由PLC控制移动、运行至下一模并自动随流孕育的数控浇注机起到减少劳动力需求的作用，安全性高，并可根据不同的产品进行相应的参数设置，实用性强；并通过浇冒口分离器达到避免损伤铸件本体、降低噪音小以及环保的效果，显著降低拿取 铸件的操作难度。权利要求书1页 说明书7页 附图1页CN 109822058 A 2019.05.31 C N 109822058 A
浅析树脂砂铸造生产的工艺流程及模型要求 为规范树脂砂铸造的生产过程，严格执行操作工艺，减少因违反工艺或操作不当产生的废品和降低的铸件生产成本，特制定本生产操作工艺规程。本工艺规程适用于公司内所有树脂砂铸件的生产全过程和与之相关的各类操作人员。下面节选一部分供大家参考阅读。 工艺规程 3.1 主要原材料的技术要求或规格 3.1.1原砂（天然石英砂） 粒度：40/70目（中大件）或50/100目（一般件）； 化学成分：SiO2 >90% 、含泥量< 0.2%~0.3% 、含水量<0.1~0.2%； 微粉含量(140目筛以下) ≤0.5~1.0%、耗酸值<5ml 、灼减量<5、粒型：圆形或多角形。 3.1.2再生砂 灼减量<3.0%；耗酸值<2.0ml；PH值<5 ；200目筛底盘<1%；底盘量<0.2%；含水量<0.2%；粒形：圆形。 3.1.3呋喃树脂 含氮量2.0~5.0%；24h抗拉强度>1.5MPa；游离甲醛<0.3%；粘度<60mPa.s；密度1.15~1.25 g/cm3；游离酚<0.3%。 3.1.4固化剂 采用有机磺酸固化剂，其黏度一般控制在<200mPa.s，水不溶物的含量<0.1%，同时冷冻和随后的溶解之间要有可逆性。为了保证稳定的型砂可使用时间和硬化速度，可选用“a+b”固化剂或根据季节不同选用不同酸度型号的固化剂。 3.1.５涂料 采用醇基涂料。要求涂料的固体含量高，粉料粒度细，粉料及黏结剂的耐火度高，抗爆热能力强等。具体工艺性能要求有：密度1.25~1.35 g/cm3；黏度6~7s；悬浮性（2h）>97%；涂刷性、流平性、渗透性、抗裂性要好，涂层强度要高。对于表面球化有深度要求的铸件，应采用氧化镁涂料。 3.2操作工艺规程 3.2.1再生砂准备 根据树脂砂再生设备的要求和工艺流程进行操作，获得满足工艺要求的再生砂。特别要注意控制好进入混砂机时的再生砂的温度，最好在25-35℃。 3.2.2砂、树脂、固化剂加入量的调整 （１）混砂机的流量测定 根据混砂机的设定要求，在正常的生产情况下，至少每四天进行一次流量测定。分别对相同时间内砂、树脂、固化剂的流量进行称量，掌握时间流量。并先将砂流量按混砂机的公称流量进行调整。 （２）树脂量的调整 根据砂流量调整树脂的加入量，树脂加入量一般控制在型砂重量的0.8~1.2%，厚大件取上限，中小件取下限。 （３）固化剂量的调整 固化剂加入量在正常情况下与砂温和车间环境温度有关，一般控制在树脂加入量的30~50%，高温时取下限，低温时取上限。放砂时间长的大件固化剂加入量取下限，以保证树脂砂有足够的可使用时间。（４）混砂机的调整与准备 严格按《混砂机操作规程》进行设备的日常维护保养，特别是要及时清理搅笼内的叶片和内壁。每天放砂前应将树脂，固化剂泵单独循环1~2分钟，并注意检查固化剂加入孔是否有结晶堵塞现象。
铁型覆砂铸造技术在国外早有研究应用，1955年由美国铸铁管公司研究成功并用mono—cast法生产离心铸管。后来我国一些科研单位和工厂也相继研采用铁型覆砂铸造工艺生产球铁曲轴，凸轮轴，阀体，水泵壳等铸件取得成功并广泛应用。铁型覆砂工艺是利用铸造粗成形的铁型内腔(芯铁)表面覆上一层很薄的树脂砂衬所形成的铸型生产铸件的工艺。这一工艺主要优点是铁型表面覆上一层树脂砂衬后的铸型，在浇注时的工作条件大为改善，能够有效地承受高温铁液的热冲击，型内的最高温度可由600％降低到2oo℃左右，铁型厚度方向上的温度梯度也大为降低，铁型的热应力明显降低，这对提高铁型的使用寿命非常有利，使用寿命可高达十几万次。同时由于铁型覆砂的铸型有足够的强度和刚度，覆砂层硬度高(9O以上)，可避免铸件出现胀砂、砂等缺陷，可生产重量较大的铸件。对于球铁可充分利用铁液凝固时石墨膨胀的特性，消除缩孔、缩松等缺陷。本工艺是在覆砂造型机上对准铁型射砂孔射砂造型，在0．4MPa压缩空气下，利用颗粒动力学原理气砂两相的动能作用，使射砂筒内射人铁型内腔的砂流连续、稠密，在短时间受热硬化。因此覆砂层的硬度大且均匀，浇注后可获得比普通砂型铸件表面光洁、(粗糙度可达尺．12．5左右)尺寸精确(CT6—7级)、内部组织致密的铸件。而且由于覆砂层的绝热性能，型腔又有一定的预热温度，完全可以在铁型覆砂条件下生产符合国际标准的铸态铁素体管件。此工艺可与树脂砂和消失模铸造相媲美，可比水玻璃砂刮板造型提高生产效率lO倍以上，降低废品率10％以上，在标准允许的情况下可减轻铸件重量10％以上，减少工人25％～30％，降低生产成本10％以上，管件后处理工作量减少70％，型砂用量减少80％，水压试验合格率高达98％以上。由于大大减少了型砂处理量，车间的环境粉尘污染明显改善，是一项先进的绿色环保铸造技术。 铁型覆砂铸造是在金属型（称为铁型）内腔覆上一薄层型砂而形成铸型的一种铸造工艺。由于覆砂层比较薄（4～8mm），因此采用比较贵的高质量造型材料，在经济上也是合理的，其结果是使铸件质量大大改善和废品显著减少；由于铁型覆砂铸型刚度很好，从而显著地提高了铸件的尺寸精度和致密性。 德国、前苏联等国于60年代前后开始把铁型覆砂铸造应用于铸造生产，主要用于生产球铁曲轴、刹车毂、刹车盘、缸套、炸弹壳、坦克履带和电机底座等30余种铸件。我国对铁型覆砂铸造的应用性研究起始于70年代初，至1979年，浙江省机电设计研究院和永康拖拉机厂等单位合作，首次将该工艺用于S195曲轴毛坯的批量铸造生产，同时，完成了对该工艺所生产的球铁曲轴性能的考核评价，在疲劳强度（疲劳极限应力σ-1的比较）、断裂强度（门槛值ΔKth的比较以及断裂韧性K1C的比较）和使用寿命（10000h台架耐久试验对比）等方面，与砂型铸造曲轴进行了大量的试验对比，皆优于砂型铸造。在其后的10余年里，该工艺不断在应用中提高完善，至90年代初,已有7家企业应用了该工艺，尤其是单缸曲轴和四缸曲轴的铁型覆砂铸造工艺取得了很大的成功。这段时期的代表企业是永康拖拉机厂、上虞动力机厂、望都曲轴连杆厂、皖北曲轴厂、金华内燃机配件厂、常州柴油机厂等。1991年国家计委将铁型覆砂铸造批准为国家“八五”重点新技术推广项目，并把浙江省机电设计研究院作为该项目的技术依托单位，这对于我国铁型覆砂铸造技术的发展起了巨大的推动作用。我院承担了该推广项目后，在其后的5～6年时间里基本上解决了铁型覆砂铸造用于批量生产的一系列问题。
铁型覆砂铸造的工艺特点 我国铸造工作者在国内外铸造同行研究的基础上结合我国国情发展起来的一种特殊的铸造技术方法,是有别于砂型铸造、消失模实型铸造、V法铸造、金属型铸造、壳型铸造、石蜡铸造、陶瓷铸造、钢丸铸造等铸造方法的一种半精密铸造方法，该方法采用金属模型——铸铁模型（故有时也叫铁模覆砂Iron mold coated sand）以及与铸件外形近形的铸铁型腔作为砂箱铁型，近形的铁型上覆盖一层3~10㎜的覆膜砂砂胎形成铸型用于浇注成铸件——此即铁型覆砂铸造。 一、铁型覆砂生产的普遍工艺流程： 机器造型——检查合箱——锁箱放浇口杯——浇注——开箱出铸件
——清砂——造型 二、铁型覆砂铸造的工艺特点： 1.铁型覆砂铸造具有砂型铸造的特点，即有一刚性砂型外壳，使得砂型整体强度高、不变形，其适应性广泛，铸件易脱模，并且定位可靠，精度高。 2．铁型覆砂铸造具有覆膜砂壳型铸造的特点，造型方便、快捷、不论什么铸件砂型，二、三分钟之内便可造型完毕，型砂密度、铸型表面硬度等通过设备保证，永远一致，并且不需要涂刷任何涂料。既得到了光洁的铸件，又提高了铸件的形状和尺寸精度。 3．铁型覆砂铸造还具有金属型铸造的特点，铁的铸型在金属液结晶过程中有明显的冷激作用，可使铸件晶粒度细化，从而提高了铸件的综合强度，同时又由于有砂胎的存在避免了金属型铸造的短处，铸件不会产生白口，对铸铁件而言，可铸态生产各种材质，无需热处理。4．由铁型和薄的砂胎组成的铸型锁紧后刚度高、变形小、冷却快，得到的铸件尺寸精度高、加工余量小、组织致密，特别适合球墨铸铁的生产，在生产球墨铸铁时能利用球墨铸铁的石墨化膨胀对铸件进行自补缩——实现球墨铸铁的少、无冒口铸造，得到优质铸件；因为铁型冷却快，对生产高牌号的珠光体基体的盘类、杆类、轴类铸件尤其有利。 5.一般情况下铁型覆砂生产的铸件硬度比普通铸造方法生产的铸件要高20个HB单位左右。 6.利用铸件浇注后铁型的余热进行再循环生产的覆膜砂固化，不只
