填充墙砌体工程检验批质量验收记录
0 20304□□
9 填充墙砌体工程 9.1 一般规定 9.1.1 本章适用于房屋建筑采用空心砖、蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块等砌筑填充墙砌体的施工质量验收。 9.1.2 蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块砌筑时，其产品龄期应超过28d。 说明：9.1.2加气混凝土砌块、轻骨料混凝土小砌块为水泥胶凝增强的块材，以28d强度为标准设计强度，且龄期达到28d之前，自身收缩较快。为了有效控制砌体收缩裂缝和保证砌体强度，对砌筑时的龄期进行了规定。 9.1.3 空心砖、蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块等的运输、装卸过程中，严禁抛掷和倾倒。进场后应按品种、规格分别堆放整齐，堆置高度不宜超过2m。加气混凝土砌块应防止雨淋。 说明：9.1.3 考虑到空心砖、加气混凝土砌块、轻骨料混凝土小砌块强度不太高，碰撞易碎，吸湿性相对较大，特做此规定。9.1.4 填充墙砌体砌筑前块材应提前2d浇水湿润。蒸压加气混凝土砌块砌筑时，应向砌筑面适量浇水。 说明：9.1.4块材砌筑前浇水湿润是为了使其与砌筑有较好的粘结。根据空心砖、轻骨料混凝土小砌块的吸水、失水特性合适的含水率分别为：空心砖宜为
10％-15％；轻骨料混凝土小砌块宜为5％-8％。加气混凝土砌块出釜时的含水率为35％左右，以后砌块逐渐干燥，施工时的含水率宜控制在小于15％（对粉煤灰加气混凝土砌块宜小于20％）。加气混凝土砌块砌筑时在砌筑面适量浇水是为了保证砌筑砂浆的强度及砌体的整体性。 9.1.5 用轻骨料混凝土小型空心砌块或蒸压加气混凝土砌块砌筑墙体时，墙底部应砌烧结普通砖或多孔砖，或普通混凝土小型空心砌块，或现浇混凝土坎台等，其高度不宜小于200mm。说明：9.1.5考虑到轻骨料混凝土小砌块和加气混凝土砌块的强度及耐久性，又不宜随剧烈碰撞，以及吸湿性大等因素而作此规定。 9.2 主控项目 9.2.1 砖、砌块和砌筑砂浆的强度等级应符合设计要求。 检验方法：检查砖或砌块的产品合格证书、产品性能检测报告和砂浆试块试验报告。 说明：9.2.1砖、砌块和砌筑砂浆的强度等级合格是砌体力学性能的重要保证，故做此规定。 9.3 一般项目 9.3.1 填充墙砌体一般尺寸的允许偏差应符合表9.3.1的规定。 抽检数量：

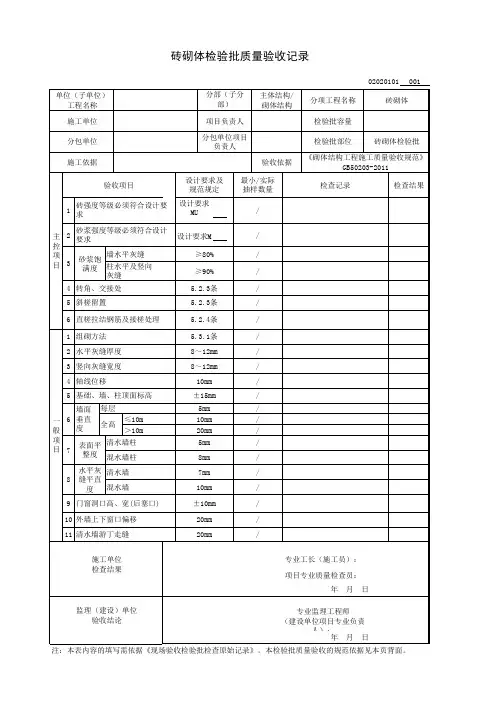

砖砌体（混水）工程检验批质量验收记录表 GB50203-2002 说明：1、主控项目：①砖及砂浆强度等级，按设计要求检查和验收；砖应有进场验收报告，批量及强度满足设计要求为合格；砂浆有配合比报告，计量配制，按规定六试块，在试块强度未岀来之前，先将试块标号填写，岀来后核对，并在分项工程中，按批进行强度评定，符合要求为合格。②水平灰缝砂浆饱满度不小于80%。用百格网检查没批批量不少于5处，每 处3块砖，砖底面砂浆痕迹的面积取平均值。不小于80%为合格。③斜搓留置，按规范留置，水平投影长度不小于高度的 2/3为合格。④直搓拉结筋及接搓处理。按规定设置，留搓正确，拉结筋数量、直径正确，竖向间距偏差土100mm，留置 长度基本正确为合格。⑤轴线位置偏移10mm ，经纬仪、尺量及吊线测量，不大于10mm为合格。垂直度没层5mm ，2m 托线板不超过5mm为合格。2、一般项目：①组砌方法，上下错缝，内外搭接，砖柱不用包心砌法。混水墙w 300mm 的
通缝，没层房不超过3处，且不得在同一墙体上，为合格。清水墙不得有通缝（上下两皮砖搭接长度小于25mm的为通缝）②水平灰缝厚度10mm，量10皮砖砌体高度折算，按皮数杆10皮砖的高度计算。10皮砖在-8，+12范围内为合格。③ 各项目80%检测点应满足要求，其余20%点可超过允许值，但不得超过其值的150%即为合格。否则，返工处理。如果验收清水墙，其表面平整度为5mm ;水平灰缝平直度为7mm ;并增加项目清水墙游丁走缝偏差为20mm。 砖砌体（混水）工程检验批质量验收记录表 GB50203-2002
说明：1、主控项目：①砖及砂浆强度等级，按设计要求检查和验收；砖应有进场验收报告，批量及强度满足设计要求为合格；砂浆有配合比报告，计量配制，按规定六试块，在试块强度未岀来之前，先将试块标号填写，岀来后核对，并在分项工程中，按批进行强度评定，符合要求为合格。②水平灰缝砂浆饱满度不小于80%。用百格网检查没批批量不少于5处，每 处3块砖，砖底面砂浆痕迹的面积取平均值。不小于80%为合格。③斜搓留置，按规范留置，水平投影长度不小于高度的 2/3为合格。④直搓拉结筋及接搓处理。按规定设置，留搓正确，拉结筋数量、直径正确，竖向间距偏差土100mm，留置 长度基本正确为合格。⑤轴线位置偏移10mm ，经纬仪、尺量及吊线测量，不大于10mm为合格。垂直度没层5mm ，2m 托线板不超过5mm为合格。2、一般项目：①组砌方法，上下错缝，内外搭接，砖柱不用包心砌法。混水墙w 300mm 的 通缝，没层房不超过3处，且不得在同一墙体上，为合格。清水墙不得有通缝（上下两皮砖搭接长度小于25mm的为通缝）。②水平灰缝厚度10mm，量10皮砖砌体高度折算，按皮数杆10皮砖的高度计算。10皮砖在-8，+12范围内为合格。③ 各项目80%检测点应满足要求，其余20%点可超过允许值，但不得超过其值的150%即为合格。否则，返工处理。如果验收清水墙，其表面平整度为5mm ;水平灰缝平直度为7mm ;并增加项目清水墙游丁走缝偏差为20mm。 砖砌体（混水）工程检验批质量验收记录表 GB50203-2002
填充墙砌体工程检验批质量验收记录表 GB50203-2002 020304 □口
DBJ04-226-2003 说明 020304 主控项目： 1. 砖、砌块的强度等级检验。检查数量：每一生产厂家烧结空心砖 3 万块、蒸压加气混凝土砌块 1 万块、轻集料 混凝土小型空心 砌块 1万块各为一个验收批，抽查数量为 1组。见标准《烧结空心砖和空心砌块》 13545-92 ， 《蒸压加气混凝土砌块》GB11968-97,《轻集料混凝土小型空心砌块》GB15229-94。 检验方法：检查产品合格证书，产品性能检测报告。 2. 砂浆强度检验检查数量：每一检验批且不超过250m3砌体的各类砂浆及强度等级的砌筑砂浆，每台搅拌机应至少 抽检 1 次。每次砂浆试块应不少于 3 组。 检验方法：查试块强度试验报告单。 一般项目： 1. 砌体混砌检查。检查数量：在每检验批中抽检 20%，且不少于 5 处。检验方法：外观检查。 2. 错缝搭砌 检查数量：在检验批的标准间中抽查10%，且不少于 3 间 检验方法：观察和用尺量测。 3. 拉结钢筋和网片位置检验。检查数量：在检验批中抽检 20%，且不少于 5 处检验方法：观察和用尺量检查 4. 砌至梁、板底下间隔 7d 后补砌挤紧的检查。 检查数量：每检验批抽 10%填充墙片，且不少于 3 片。（注：每两柱间的填充墙为一墙片。）检验方法：观察检查。 5. 灰缝厚度宽度检验 检查数量：在检验批的标准间中抽10%，且不少于 3间 检验方法：用尺量 5皮空心砖或小砌块的高度和2m砌体长度折算。 6. 砂浆饱满度 检查数量：每步架不少于 3 处，且每处不少于 3 块。检验方法：用百格网检查块材底面砂浆的粘结痕迹面积 7. 允许偏差检查 检查数量：对表中 1~3 项，在检验批的标准间中随机抽查10%，但不应少于 3 间；大面积房间和楼道按两个轴线或每 10 延米按一标准间计数。每间检验不应少于 3 处。对表中 4、 5 项，在检验批 中抽查 10%，且不少于 5 处 检验方法：经纬仪，吊线、靠尺、塞尺量测。
SG—T039 填充墙砌体工程检验批质量验收记录 工程名称分项工程名称 验收部位施工单位 项目负责人专业工长施工班组长施工执行标准及编号 质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录 主项控目1．砖、砌块强度等级应符合设计要求2．强度等级应符合设计要求 一般项目 1．轴线位移 2．垂直度 （每层） 小于或等于3m 大于3m 3砂浆饱满度 4．表面平整度 5．门窗洞口高度（后塞口） 6．外墙上下窗口偏移 7.砌现象 8．拉结钢筋 9．搭砌长度 10.灰缝厚度、宽度 11、梁底砌法 共实测点，其中合格点，不合格点，合格点率% 施工单位检查 评定结果 项目专业质量检查员：项目专业质量（技术）负责人：年月日 监理（建设）单位 验收结论 监理工程师（建设单位项目技术负责人）：年月 日注：本表由施工项目专业质量专业检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量技术）负责人等进行验收。 四川省建设厅制
SG—T039填写说明 一、本表适用于空心砖、蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块等填充墙砌体工程的施工质量检查验收记录。 二、本表由施工单位和监理单位共同填写。施工单位检查记录全部记录在本表中；监理（建设）单位在本表中记录实测结果，其它记录在与之配套的监理用表《工程构配件报审表》（JL—A008）和《实测项目检查表》（JL—C001）中。 三、本表的主控项目中： 1．砖、砌块和砌筑砂浆的强度等级应符合设计要求 抽检数量：每一生产厂家砖，按每一验收批，抽检数量为一组。砂浆试块的抽检数量按每一验收枇阻不超过250 uf砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检一次。检查方法：查砖和砂浆试块试伞报告 四、本表的一般项目 1．填充墙砌体一般尺寸的允许偏差应符合规范9.3.1的规定。 抽检数量：对轴线偏移、表面平整度，在检验批的标准间中随机抽查10％，但不应少于3间；大面积房间和楼道按2个轴线或每10延长米按1标准间计数，每阋检验不应少于3处。对门窗洞口高宽、外墙上下窗口偏移，在检验批中抽检10％，且不应少于5处。 2．蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块不应与其它块材混砌。 抽检数量：在检验批中抽检20％，且不应少于5处。检查方法：外观检查。 3．填充墙砌体的砂浆饱满度及检验方法应符合规范9.3.3的规定 抽检数量：每步架不少于3处，艮每处不应少于3块。 4．填充墙砌体留置的拉结钢筋或网片的位置应与块体匹数相符合，并符合设计要求，竖向位置偏差不应超过一匹砖高度。 抽检数量：在检验批中抽检20％，且不应少于5处。检查方法：观察和用尺量检查。 5．填充墙砌筑时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1／3；轻骨料混凝土小型空心砌块搭砌长度不应小于90mm；竖向通缝不应大于2匹。 抽检数量：在检验批的标准间中抽查10％，且不应少于3间。检查方法：观察和用尺检查。 6.填充墙砌体的灰缝厚度和宽度应正确。空心砖、轻骨料混凝土小型空心砌块的砌体灰缝应为8～12mm；蒸压加气混凝土砌块的水平灰缝厚度和竖向灰缝宽度分别宜为15 mm和20 mm。 抽检数量：在检验批的标准间中抽查10％，且不应少于3间。检查方法：用尺量5皮砌块的高度和2m砌体长度折算。 7．填充墙砌至接近梁、板底时，应留一定空隙，待填充墙砌筑完并应至少间隔7天后，再将其补砌挤紧。 抽检数量：每检验批抽灼％填充墙片，且不应少于3片墙。检查方法：观察检查。 五、本表一式两份，施工、监理（建设）单位各存一份。
SG—T049 砖砌体工程检验批质量验收记录 工程名称2018年沃底乡曲米村支部活动室建 设工程 分项工程名称砖砌体 验收部位基础砖砌体施工单位 项目负责人专业工长施工班组长施工执行标准及编号 质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录 主控项目1、砖强度等级必须符合设计要求有砖出厂合格证（003#），砖墙度为MU10，符合设计要求经查验，砖出 厂合格证、见 证检验报告、 砂浆强度报告 及实体检验， 符合设计和规 范要求 2、砂浆强度等级符合设计要求有砂浆强度报告（试22#），砂浆强度为M5，符合设计要求 3、砖砌体转角处和交接下应同时砌筑，严禁无 可靠措施的内外墙分砌施工，临时间断处砌成斜 槎，斜槎水平投影长度不应小于高度的2/3 转角处、交接处均同时砌筑，无内外分砌，临时间断处均留 砌成斜槎，斜槎水平投影长度不小于高度的 2∕3 4、留槎正确，拉结筋应符合规范规定留槎正确，拉筋按设计和规范进行设计 5、砂浆饱满度≥80% 99 81 98 79 99 82 91 82 95 6、轴线位移≤10mm 92 91 93 93 97 89 99 99 96 7、垂直度 每层≤5mm 7 8 7 11 8 3 8 0 1 全高 ≤10m ≤10mm 1 4 3 0 1 1 6 1 4 ＞10m ≤20mm 14 19 21 15 12 11 9 7 15 一般项目 1、组砌方法应正确符合设计和规范要求组砌方法正 确，实测50点， 其中合40点、 不合格10点， 合格点率80% 2、水平灰缝厚度宜为8～12mm 10 9 11 7 12 9 9 10 11 11 3、基础顶面、楼面标高±5mm以内7 7 9 16 10 15 12 14 3 4、表面平整度 清水墙柱5mm 混水墙柱8mm 5、门窗洞口高宽（后塞口）±5mm 6、外墙上下窗口偏移20mm 7、水平灰缝平直 度 清水墙柱7mm 1 3 2 2 4 3 7 2 4 混水墙柱10mm 8、清水墙游丁走缝20mm 共实测 60 ，其中合格 55 点，不合格 5 点，合格点率 94.5 % 施工单位检查评定结果 经检查，该检验批主控项目和一般项目施工质量符合设计和相关规范要求，施工质量好，资料完整，评定合格。 项目专业质量检查员：xxx 项目专业质量（技术）负责人： xxx xx 年 xx月 xx日 监理（建设）单位验收结论 经旁站检验、见证取样验收，该检验批主控项目和一般项目施工质量符合设计和相关规范要求，评定合格，可进入下一道工序 监理工程师（建设单位项目技术负责人）：xxx xx年 xx月 xx日 注：1.本表由由项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量（技术）负责人等进行验收。 2.主控项目1、2条还应满足设计变更或技术核定内容。
砌体结构工程施工质量验收规范（GB 50203-2011） 主讲人：程志 2014年11月26日
规范主要修订内容 本次经修订后的规范工162个条文和3个附录，较原规范增加了18个条文和2个附录
规范更名为《砌体结构工程施工质量验收规范》砌体材料补充砼多孔砖、砼实心砖、预拌砂浆、蒸压加气砼砌块专用砂浆 增加墙体砌筑时应设置皮数杆 增加正常施工条件下砖砌体、小砌块砌体及石砌体每日砌筑高度的规定 增加砌体结构工程检验批的划分规定
增加“一般项目”检测值的最大超差只为允许偏差值的1.5倍的规定 根据现行国家标准《建筑工程施工质量验收统一标准》GB50300的修订内容，修改了分项工程检验批各项抽检项目最新样本容量的规定，替代原规范条文抽检检验批的百分数（一般规定为10％）抽取的方法 补充砂中有害物质的种类及限制
增加不同砌体所用砌筑砂浆稠度的规定 统一现场拌制的水泥砂浆、水泥混合砂浆的使用时间 水泥砂浆替换同强度等级水泥混合砂浆时应重新确定砂浆强度等级的规定 根据结构可靠度原则，按照现行国家标准《建筑结构可靠杀鸡标准》中“质量验收标准宜在统计理论的基础上制定”的规定，以及《建筑工程施工质量验收统一标准》对计量抽样的主控项目合格水平的要求，修改了砌筑砂浆的合格验收条件
增加用于室内的石材应经放射性检验；挡土墙厚度规定；毛石与实心砖组合墙的砌筑规定；毛石砌体与实心砖砌体相接、转角处的砌筑规定；毛石砌体灰缝厚度规定 补充配筋砌体中钢筋设置部位应符合设计要求；钢筋安装位置允许偏差及检验方法；受力钢筋连接方式应符合设计要求的规定
填充墙砌体工程检验批质量验收记录（GB50203-2002）表9.0 编号：020304 0 0 1 工程名称秀月家园南区20#楼分项工程名 称 砌体分项项目经理王九男 施工单位浙江宝华建设集团有限 公司 验收部位底层填充墙○1-○31，○A-○H轴 施工执行标 准 名称及编号砌体工程施工质量验收规范。(GB50203-2002) 专业工长 (施工员) 罗惠忠 分包单位分包项目经 理 施工班组长王月安 质量验收规范的规定施工单位自检记录监理(建设)单位验收记录 主控项目1 块材强度等级设计要求MU MU10烧结、页岩多孔 砖，MU5页岩烧结空心 砖，有合格证及检验报 告。 2 砂浆强度等级设计要求M M5混合砂浆，制作日期 2007年4月18日。 一般1 轴线位移≤10mm 6 8 7 9 4 6 8 7 9 6 2 垂直度(每层) ≤3m ≤5mm 3 4 2 5 6 4 3 5 3 4 >3m ≤ 10mm 3 砂浆饱满度≥80% 88999
项目 9 9 % 8 89 % 2 9 1 % 3 9 2 % 2 9 3 % % % % % % 9 8 9 9 9 2 9 3 9 1 9 9 1 9 1 9 4 4 表面平整度≤8mm 8 5 6 7 5 9 6 5 4 6 5 门窗洞口 5mm -3 5 4 - 6 5 4 -3 2 -3 -4 6 窗口偏移20mm 1 5 1 2 1 2 1 3 1 5 1 6 1 7 1 8 1 3 1 6 7 无混砌现象第9.3.2条√√√√√√√√√√ 8 拉结钢筋第9.3.4条√√√√√√√√√√ 9 搭砌长度第9.3.5条√√√√√√√√√√ 10 灰缝厚度、宽度 小型砌块 8~12mm 加气砌块 15~20mm √√√√√√√√√√ 11 梁底砌法第9.3.7条√√√√√√√√√√ 施工操作依据完整 质量检查记录完整 施工单位检查结果评定 合格 项目专业项目专业 质量检查员：技术负责人： 年
9 填充墙砌体工程 9．1 一般规定 9.1.l本章适用于烧结空心砖、蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块等填充墙砌体工程。 9.1.2砌筑填充墙时，轻骨料混凝土小型空心砌块和蒸压加气混凝土砌块的产品龄期不应小于28d，蒸压加气混凝土砌块的含水率宜小于30%。 9.1.3烧结空心砖、蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块等的运输、装卸过程中，严禁抛掷和倾倒；进场后应按品种、规格堆放整齐，堆置高度不宜超过2m。蒸压加气混凝土砌块在运输与堆放中应防止雨淋。 9.1.4 吸水率较小的轻骨料混凝土小型空心砌块及采用薄灰砌筑法施工的蒸压加气混凝土砌块，砌筑前不应对其浇（喷）水浸润；在气候干燥炎热的情况下，对吸水率较小的轻骨料混凝土小型空心砌块宜在砌筑前喷水湿润。 9.1.5采用普通砌筑砂浆砌筑填充墙时，烧结空心砖、吸水率较大的轻骨料混凝土小型空心砌块应提前l～2d浇（喷）水湿润。蒸压加气混凝土砌块采用蒸压加气混凝土砌块砌筑砂浆或普通砌筑砂浆砌筑时，应在砌筑当天对砌块砌筑面喷水湿润。块体湿润程度宜符合下列规定： 1、烧结空心砖的相对含水率60%～70%； 2、吸水率较大的轻骨料混凝土小型砌块、蒸压加气混凝土砌块的相对含水率40%～50%。 9.1.6在厨房、卫生间、浴室等处采用轻骨料混凝士小型空心砌块、蒸压加气混凝土砌块砌筑墙体时，墙底部宜现浇混凝土坎台等，其高度宜为150mm。 9.1.7填充墙拉结筋处的下皮小砌块宜采用半盲孔小砌块或用混
凝土灌实孔洞的小砌块；薄灰砌筑法施工的蒸压加气混凝土砌块砌体，拉结筋应放置在砌块上表面设置的沟槽内。 9.1.8蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块不应与其他块体混砌，不同强度等级的同类砌块也不得混砌。 注：窗台处和因安装门窗需要，在门窗洞口处两侧填充墙上、中、下部可采用其他块体局部嵌砌；对与框架柱、梁不脱开方法的填充墙，填塞填充墙顶部与梁之间缝隙可采用其他块体。 9.1.9填充墙砌体砌筑，应待承重主体结构检验批验收合格后进行。填充墙与承重主体结构间的空（缝）隙部位施工，应在填充墙砌筑14d后进行。 9．2 主控项目 9.2.1烧结空心砖、小砌块和砌筑砂浆的强度等级应符合设计要求。 抽检数量：烧结空心砖每10万块为一验收批，小砌块每1万块为一验收批，不足上述数量时按一批计，抽检数量为一组。砂浆试块的抽检数量执行本规范第4.0.12条的有关规定。 检验方法：检查砖、小砌块进场复验报告和砂浆试块试验报告。 9.2.2填充墙砌体应与主体结构可靠连接，其连接构造应符合设计要求，末经设计同意，不得随意改变连接构造方法。每一填充墙与柱的拉结筋的位置超过一皮块体高度的数量不得多于一处。 抽检数量：每检验批抽查不应少于5处。 检验方法：观察检查。 9.2.2填充墙与承重墙、柱、梁的连接钢筋，当采用化学植筋的连接方式时，应进行实体检测。锚固钢筋拉拔试验的轴向受拉非破坏承载力检验值应为6.0Kn。抽检钢筋在检验值作用下应基材无裂缝、钢筋无滑移宏观裂损现象；持荷2min期间荷载值降低不大于5%。检验批验收可按本规范表B.0.1通过正常检验一次、二次抽样判定。填
