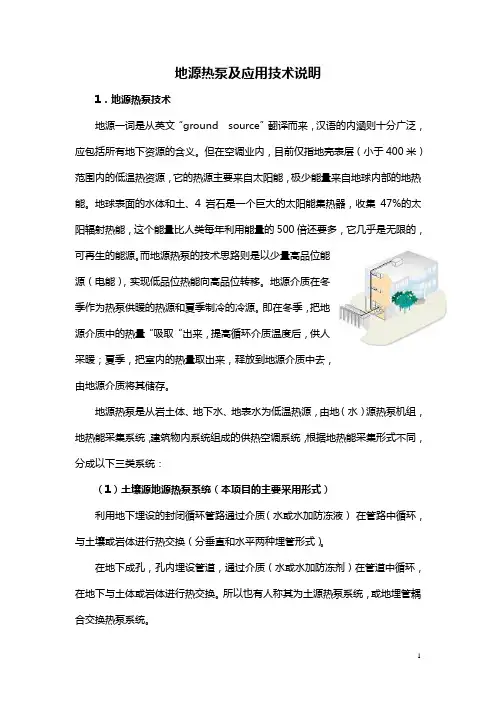

土壤源热泵
土壤源热泵系统是以大地作为热源，热泵的换热器埋于土壤中与大地进行冷热交换的地源热泵系统。土壤源热泵系统采用闭式环路，将大地作为蓄能体，具有环保和节能的双重效益。国际上将地下蓄能技术和高效热泵同时引入21世纪最有发展前途的50项新技术之中。世界能源理事会（WEC）、国际能源署（IEA）、国际制冷学会（IIR）、美国布鲁克海文国家实验室（BNL）等国际著名组织及所从事热泵的研究者普遍认为：在目前和将来土壤耦合热泵是最有前途的节能装置和系统之一，是国际空调和制冷行业的前沿课题之一，也是浅层地能利用的重要形式。1998年美国暖通空调工程师学会（ASHRAE）的技术奖也授予了土壤耦合热泵系统。
土壤源热泵系统的优点：
1.土壤温度全年波动较小且数值相对稳定，热泵机组的季节性能系数具有恒温热源热泵的特性，
这种温度特性使土壤耦合热泵系统比传统的空调运行效率要高40％～60％，节能效果明显；
2.土壤具有良好的蓄热性能，冬、夏季从土壤中取出（或放入）的能量可以分别在夏、冬季得到自然补偿；
3.当室外气温处于极端状态时，用户对能源的需求量一般也处于高峰期，由于土壤温度相对地面空气温度的延迟和衰减效应，因此，和空气源热泵相比，它可以提供较低的冷凝温度和较高的蒸发温度，从而在耗电相同的条件下，可以提高夏季的供冷量和冬季的供热量；
4.地下埋管换热器无需除霜，没有结霜和融霜的能耗损失，节省了空气源热泵结霜、融霜所消耗的3％～30％的能耗；
5.地下埋管换热器在地下吸热与放热，减少了空调系统对地面空气的热、噪声污染。同时，与空气源热泵相比，相对减少了40％以上的污染物排放量。与电供暖相比，相对减少了70％以上的污染物排放量；
6.运行费用低。设计安装良好的地源热泵系统平均来说，可以节约用户30％～40％的供热制冷空调的运行维护费用。
土壤源热泵系统的缺点：
1. 地下埋管换热器的供热性能受土壤性质影响较大，长期连续运行时，热泵的冷凝温度或蒸发温度受土壤温度变化的影响而发生波动；
2. 土壤的热传导率小而使埋管换热器的持续吸热率仅为20～40W/M，一般吸热率为25 W/M左右。因此，当换热量较大时，埋管换热器的占地面积较大；
3. 地下埋管换热器的换热性能受土壤的热物性参数的影响较大。传递相同的热量所需传热管管长在潮湿土壤中为干燥土壤中的1/3，在胶状土中仅为它的1/10；
4. 初投资较高。仅地下埋管换热器的投资约占系统投资的20％～30％左右。土壤热物性
土壤的热物性对地源热泵系统的性能影响较大。热物性是土壤源热泵系统设计和研究过程诸多环节中最基本、最重要的参数，他直接和土壤源热泵系统的埋地换热器的面积和运行参数有关，是计算有关地表层中的能量平衡、土壤中的蓄能量和温度分布特征等所必需的基本参数。
据有关研究表明，干燥土壤的地源热泵的性能系数要比潮湿土壤的性能系数
低35％，当土壤含水量低于15％时，随着含水量的降低，热泵的循环性能系数将迅速下降。土壤含水量在25％以上，土壤源热泵的性能系数提高的趋势减缓。土壤含水量从50％增加到100％，土壤源热泵的性能系数仅增加1.5%左右。
土壤属多孔介质，描述其热物性的基本参数主要包括：
1.土壤的密度ρ（kg/m3）――密度分为干密度和湿密度；
2.含水率ω（％）――土壤中水的含量百分数；
3.饱和度Sr――土壤中水的饱和程度，背水充满空隙的土被称为饱和土；
4.比热容cp――土壤的比热容主要和土壤的水分含量和土壤的矿物组成有关系。土壤水分越大，则比热容也越大，温度变化越缓慢；反之，土壤水分越小，则比热容也越小，温度变化就越快。砂性土壤的比热容比粘性土壤小，因此，砂性土壤的温升较快，粘性土壤温升较慢。
5.热导率λ[W/(m℃)]――土壤的热导率是土壤最为重要的热物性参数之一。热导率和土壤的密度、含水率、孔隙度和饱和度有关。对土壤热导率起决定作用的是土壤的密度和含水率。
地埋管换热器
土壤源热泵的地埋管类型：
土壤源热泵按地下埋管形式不同可分为水平埋
管形式、垂直埋管形式两种类型：
(1)水平埋管形式：在建筑周围采用水平方式埋设
地埋管换热器，这种方式普遍使用于采暖。水平埋管
系统有单层和双层两种形式，可采用U形、蛇形、单
槽单管、单槽多管等形式。水平埋管适用于制冷/采暖
量较少，而建筑周围又有较大富裕空地的场合。
(2)垂直埋管热泵系统有浅埋和深埋两种。在垂直
埋管系统中，管道深入地下，土壤热特性不会受地表
温度影响，因此能确保冬季散热与夏季得热间土壤的
热平衡。平衡的方法可以采用集热器，在夏季集中热
量并送入地下加热土壤，或使热泵反转在夏季为土壤
加热，以备冬季之用。垂直埋管系统具有单位土地面
积换热量大
垂直埋管土壤耦合热泵系统较水平系统有许多优点：
☆占地面积小；
☆土壤的温度和热特性变化小；
☆需要的管材少；
☆泵耗能低；
☆能效比高；
地埋管的材质：
土壤源热泵地埋管换热
器采用化学稳定性好、耐腐
蚀、热导率大、流动阻力小
的塑料管材及管件。目前，
被应用于土壤源热泵地埋管
的管材主要有聚乙稀（PE80
或PE100）管和聚丁烯（PB）
管，且管材和管件应为相同
材料。聚氯乙稀（PVC）管由于热膨胀和土壤移位压力的能力较弱，不宜在地埋管换热器中采用。一般情况下，地埋管换热器一经埋入土壤中，就无法维护，因此在工程选材上，应采用符合国家标准，质量可靠的产品。管材的公称压力应符合1.0Mpa以上的国标规定。
地埋管换热器的连接：
连接件都是同种塑料材质，不
存在腐蚀问题。
热熔连接首先把管道修剪、清洗整洁、对齐，然后被加热到其熔点并被连接在一起，最后冷却形成一体。在地源热泵工程中，热熔接技术有热熔对接和热熔承插连接两种。
地埋管换热器传热介质：
地埋管换热器传热介质的选择应符合以下要求：
☆安全，腐蚀性弱，与地埋管管材无化学反应；
☆较低的冰点；
☆良好的传热特性，较低的摩擦阻力；
☆易于购买、运输和储藏。
工程应用中一般以水为传热介质的首选，其它传热介质还有氯化钠溶液、氯化钙溶液、乙二醇溶液、丙醇溶液、甲醇溶液、乙醇溶液等。在寒冷地区宜考虑这些溶液代替水，以提高防冻性能。
地埋管换热器的阻力计算：
热传输介质在封闭的地埋管内流动需要克服一定的阻力，在工程设计中这部分阻力的计算直接影响到水泵的选型，因此，地埋管内的阻力计算也是系统设计中至关重要的环节。不同的热传输介质，在管道内流通的阻力是不同的，一般设计中，以水为热传输介质来计算阻力。在一个土壤源热泵的系统中，地埋管的总阻力Pz等于管道所有管道沿程阻力ΣPy和所有管件局部阻力ΣPj之和。Pz＝ΣPy+ΣPj
地源热泵地埋管施工工艺 地源热泵立埋管的施工包括前期准备、工程钻孔、放管、灌浆、水平横管连接、试压、清洗等内容。具体施工工艺如下： 一、前期准备 1．了解并确定土壤地质条件，确认现场总包单位提供的水、电源等确切位置，便于钻井工作顺利进行。 2．确定该施工区域地下综合管线分布及设置情况，与业主、监理等单位确认，并办好相关手续。 3．平整土地，根据地埋管施工图，用白灰标示具体钻孔位置、水平横沟走向、总管坑槽等位置，业主、监理确认后方可施工。 二、工程钻孔 1．根据工程实际情况，随时填写记录表并及时分析土壤实际状况。 2．钻孔直径不小于150mm。 3．确保钻孔深度。钻孔深度以设计为准，并做好记录。 4．钻孔完毕后，应及时放管并灌浆。 三、地埋立管施工 1．管材采用HDPE高密度聚乙烯材料（SDR11），所有的聚乙烯管都要用专用的热熔设备进行热熔连接。必须根据生产厂家的说明进行施工。 2．在施工前应对PE管道（卷材）用自来水进行检漏，试压压力根据设计确定，确保所用管道及所熔U型弯完好无损。 3．管道拉直。 4．根据钻孔深度确定立埋管的长度，一般由供货商提供设计长度的卷形管材，孔中管材不得有接头。 5．管内充注氮气，并在气口上加压力表，确保管内压力达到设计的实验压力，最小不低于8Kgf/cm2。具体实验压力应根据埋管深度和室内层高确定。 6．管道检漏。把“U”形管底部浸入水中应无气泡冒出；或用肥皂水涂于连接处，仔细检查应无气泡。保压4小时，压力应无明显变化。 7．检漏完毕后，剪掉气头，放掉管内气体（注意：高压气体在管中保留的时间不宜过长），管内加满水。
9．填写试压验收记录。 10．把捡漏后的U型管子逐渐放入钻好的孔内，放入时，严禁突然放手，否则管子浮起后难以再放入。 11．放好埋管、灌浆前，应固定埋管，并在孔和管子 之间的缝隙放入一些细黄沙并用石块等固定管口。 12．严格作好到管口临时封闭。记录埋管前端编号及尾 端编号，确保立管深度与孔深相当。 四、灌浆 1．钻孔结束，放好立埋管后，即开始灌浆。 2．灌浆应采用专用设备（灌浆泵），通过绑扎好的灌浆管进行。 3．确保根据灌浆速度，同时提升上拔灌浆管。 4．在浆液涌出地面后停止灌浆，并拔出灌浆管，用石块等固定管口。 5．浆液膨胀凝固需24小时，此前严禁进入下一步施工。 五、地埋横管施工 1．根据图纸及现场要求备料。管道连接同样需用原厂提供专用热熔器对管路进行熔接焊接。 2．立埋管施工完成后，根据设计开挖横埋管沟槽，深度大于1.5米（具体按设计要求）。沟槽与立管交叉处应特别注意立管保护不受破坏。管沟内填充至少200mm厚度的细黄沙，且确保周围200mm范围内无石头及金属硬物。 3．管道连接前应确保管道内壁及接口清洁。 4．待所有接口都熔接好后，整个地埋管系统要充氮气检漏，试验压力与立埋管实验压力一致。在接口处涂肥皂水，检查是否有气泡，保压4小时应无明显压力变化。 5．系统检漏合格后，系统排气、注水。注水时，从回路的一端注水，另一端排气，切忌两端同时注水。 6．横埋管出土至进户之间的管道应保温，且做防水保护外壳。穿墙应按规范设置穿墙套管。 六、回填 1．系统试压合格，确认无漏后，才可以回填土壤。

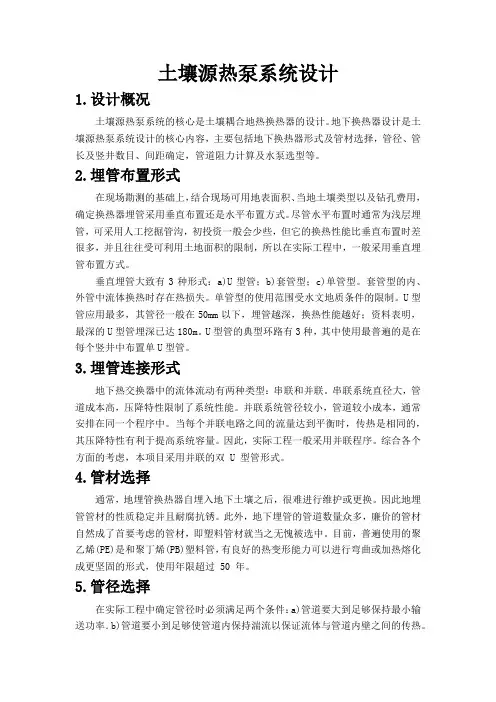

土壤源热泵系统的设计方法 上海工程技术大学 胡建平★ 摘要：本文主要介绍了土壤源热泵系统的设计方法和步骤，重点论述了地下热交换器的设计过程。并举例加以说明。 关键词：土壤源热泵 热交换器 设计 The Design Ways of Ground-coupled Heat Pump System By Hu Jianping ☆ Abstract: In this paper the design ways and steps of ground-coupled heat pump system have been introduced. The design of the underground heat exchanger has been discussed in details, and an example has been taken to illustrate the process of the design. Keywords: Ground-coupled heat pump Heat exchanger Design ☆Shanghai University of Engineering Science ，China 0 引言 随着我国建筑业持续发展，对建筑节能的要求越来越高，而供热系统和空调系统是建筑能耗的主要组成部分，因此，设法减小这两部分能耗意义非常显著。地源热泵供热空调系统是一种使用可再生能源的高效节能、环保型的系统[1]。冬季通过吸收大地的能量，包括土壤、井水、湖泊等天然能源，向建筑物供热；夏季向大地释放热量，给建筑物供冷。相应地，地源热泵系统分土壤源热泵系统、地下水热泵系统和地表水热泵系统3种形式。 土壤源热泵系统的核心是土壤耦合地热交换器。 地下水热泵系统分为开式、闭式两种：开式是将地下水直接供到热泵机组，再将井水回灌到地下；闭式是将地下水连接到板式换热器，需要二次换热。 地表水热泵系统与土壤源热泵系统相似，用潜在水下并联的塑料管组成的地下水热交换器替代土壤热交换器。 虽然采用地下水、地表水的热泵系统的换热性能好，能耗低，性能系数高于土壤源热泵，但由于地下水、地表水并非到处可得，且水质也不一定能满足要求，所以其使用范围受到一定限制。国外（如美国、欧洲）主要研究和应用的地源热泵系统以及我国理论研究和实验研究的重点均是土壤源热泵系统。目前缺乏系统设计数据以及较具体的设计指导，本文进行了初步探讨，以供参考。 1 土壤源热泵系统设计的主要步骤 （1）建筑物冷热负荷及冬夏季地下换热量计算 建筑物冷热负荷计算与常规空调系统冷热负荷计算方法相同，可参考有关空调系统设计手册，在此不再赘述。 冬夏季地下换热量分别是指夏季向土壤排放的热量和冬季从土壤吸收的热量。可以由下述公式[2]计算： ???? ? ?+?='11111COP Q Q kW （1） ???? ? ?-?='22211COP Q Q kW （2） 其中'1Q ——夏季向土壤排放的热量，kW 1Q ——夏季设计总冷负荷，kW
土壤源热泵系统的设计计算方法 摘要：本文主要介绍了土壤源热泵系统的设计方法和步骤，重点论述了地下热交换器的设计过程。并举例加以说明。 0 引言 随着我国建筑业持续发展，对建筑节能的要求越来越高，而供热系统和空调系统是建筑能耗的主要组成部分，因此，设法减小这两部分能耗意义非常显著。地源热泵供热空调系统是一种使用可再生能源的高效节能、环保型的系统[1]。冬季通过吸收大地的能量，包括土壤、井水、湖泊等天然能源，向建筑物供热；夏季向大地释放热量，给建筑物供冷。相应地，地源热泵系统分土壤源热泵系统、地下水热泵系统和地表水热泵系统3种形式。 土壤源热泵系统的核心是土壤耦合地热交换器。 地下水热泵系统分为开式、闭式两种：开式是将地下水直接供到热泵机组，再将井水回灌到地下；闭式是将地下水连接到板式换热器，需要二次换热。 地表水热泵系统与土壤源热泵系统相似，用潜在水下并联的塑料管组成的地下水热交换器替代土壤热交换器。 虽然采用地下水、地表水的热泵系统的换热性能好，能耗低，性能系数高于土壤源热泵，但由于地下水、地表水并非到处可得，且水质也不一定能满足要求，所以其使用范围受到一定限制。国外（如美国、欧洲）主要研究和应用的地源热泵系统以及我国理论研究和实验研究的重点均是土壤源热泵系统。目前缺乏系统设计数据以及较具体的设计指导，本文进行了初步探讨，以供参考。 1 土壤源热泵系统设计的主要步骤 （1）建筑物冷热负荷及冬夏季地下换热量计算 建筑物冷热负荷计算与常规空调系统冷热负荷计算方法相同，可参考有关空调系统设计手册，在此不再赘述。 冬夏季地下换热量分别是指夏季向土壤排放的热量和冬季从土壤吸收的热量。可以 由下述公式[2]计算： ??????? ?+×=′11111COP Q Q kW （1） ??????? ??×=′22211COP Q Q kW （2） 其中——夏季向土壤排放的热量，kW ′1Q 1Q ——夏季设计总冷负荷，kW ′2Q ——冬季从土壤吸收的热量，kW 2Q ——冬季设计总热负荷，kW 1COP ——设计工况下水源热泵机组的制冷系数 2COP ——设计工况下水源热泵机组的供热系数 一般地，水源热泵机组的产品样本中都给出不同进出水温度下的制冷量、制热量以及制冷系数、供热系数，计算时应从样本中选用设计工况下的、。若样本中无所 1COP 2COP
土壤源热泵系统设计方法步骤 佚名 简介：随着我国建筑业持续发展，对建筑节能的要求越来越高，而供热系统和空调系统是建筑能耗的主要组成部分，因此，设法减小这两部分能耗意义非常显著。地源热泵供热空调系统是一种使用可再生能源的高效节能、环保型的系统。冬季通过吸收大地的能量，包括土壤、井水、湖泊等天然能源，向建筑物供热；夏季向大地释放热量，给建筑物供冷。相应地，地源热泵系统分土壤源热泵系统、地下水热泵系统和地表水热泵系统3种形式。 关键字：土壤源热泵系统,地下热交换器 土壤源热泵系统的核心是土壤耦合地热交换器。 地下水热泵系统分为开式、闭式两种：开式是将地下水直接供到热泵机组，再将井水回灌到地下；闭式是将地下水连接到板式换热器，需要二次换热。 地表水热泵系统与土壤源热泵系统相似，用潜在水下并联的塑料管组成的地下水热交换器替代土壤热交换器。 虽然采用地下水、地表水的热泵系统的换热性能好，能耗低，性能系数高于土壤源热泵，但由于地下水、地表水并非到处可得，且水质也不一定能满足要求，所以其使用范围受到一定限制。国外（如美国、欧洲）主要研究和应用的地源热泵系统以及我国理论研究和实验研究的重点均是土壤源热泵系统。目前缺乏系统设计数据以及较具体的设计指导，本文进行了初步探讨，以供参考。 1 土壤源热泵系统设计的主要步骤 （1）建筑物冷热负荷及冬夏季地下换热量计算 建筑物冷热负荷计算与常规空调系统冷热负荷计算方法相同，可参考有关空调系统设计手册，在此不再赘述。 冬夏季地下换热量分别是指夏季向土壤排放的热量和冬季从土壤吸收的热量。可以由下述公式[2]计算： kW （1） kW （2） 其中Q1＇——夏季向土壤排放的热量，kW Q1——夏季设计总冷负荷，kW Q2＇——冬季从土壤吸收的热量，kW Q2——冬季设计总热负荷，kW COP1——设计工况下水源热泵机组的制冷系数 COP2——设计工况下水源热泵机组的供热系数 一般地，水源热泵机组的产品样本中都给出不同进出水温度下的制冷量、制热量以及制冷系数、供热系数，计算时应从样本中选用设计工况下的COP1、COP2 。若样本中无所需的设计工况，可以采用插值法计算。 （2）地下热交换器设计 这部分是土壤源热泵系统设计的核心内容，主要包括地下热交换器形式及管材选择，管径、管长及竖井数目、间距确定，管道阻力计算及水泵选型等。（在下文将具体叙述） （3）其它 2 地下热交换器设计 2.1 选择热交换器形式 2.1.1 水平（卧式）或垂直（立式） 在现场勘测结果的基础上，考虑现场可用地表面积、当地土壤类型以及钻孔费用，确定热交换器采用垂直竖井布置或水平布置方式。尽管水平布置通常是浅层埋管，可采用人工挖掘，初投资一般会便宜些，但它的换热性能比竖埋管小很多，并且往往受可利用土地面积的限制，所以在实际工程中，一般采用垂直埋管布置方式。 根据埋管方式不同，垂直埋管大致有3种形式：（1）U型管（2）套管型（3）单管型（详见[2]）。套管型的内、外管中流体热交换时存在热损失。单管型的使用范围受水文地质条件的限制。U型管应用最多，管径一般在50mm以下，埋管越深，换热性能越好，资料表明[4]：最深的U型管埋深已达180m。U型管的典型环路有3种，其中使用最普遍的是每个竖井中布置单U型管。 2.1.2 串联或并联 地下热交换器中流体流动的回路形式有串联和并联两种，串联系统管径较大，管道费用较高，并且长度压降特性限制了系统能力。并联系统管径较小，管道费用较低，且常常布置成同程式，当每个并联环路之间流量平衡时，其换热量相同，其压降特性有利于提高系统能力。因此，实际工程一般都采用并联同程式。结合上文，即常采用单U型管并联同程的热交换器形式。 2.2 选择管材 一般来讲，一旦将换热器埋入地下后，基本不可能进行维修或更换，这就要求保证埋入地下管材的化学性质稳定并且耐腐蚀。常规空调系统中使用的金属管材在这方面存在严重不足，且需要埋入地下的管道的数量较多，应该优先考虑使用价格较低的管材。所以，土壤源热泵系统中一般采用塑料管材。目前最常用的是聚乙烯（PE）和聚丁烯（PB）管材，它们可以弯曲或热熔形成更牢固的形状，可以保证使用50年以上；而PVC管材由于不易弯曲，接头处耐压能力差，容易导致泄漏，因此，不推荐用于地下埋管系统。

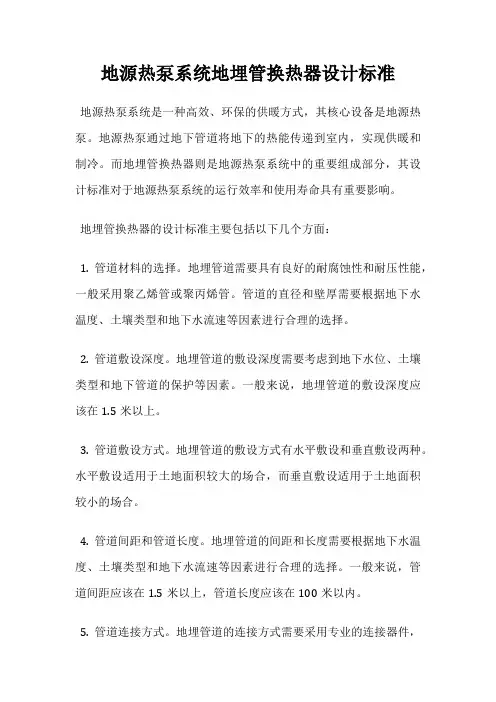

地源热泵地埋部分设计 一、管材 一般来讲，一旦将地下埋管系统换热器埋入地下后，基本不可能进行维修或更换，因此地下的管材应首先要保证其具有良好的化学稳定性、耐腐性。 1、聚乙烯（PE）和聚丁烯（PB）在国外地源热泵系统中得到了广泛应用。 2、PVC（聚氯乙烯）管的导热性差和可塑性不好，不易弯曲，接头处耐压能力差，容易导致泄漏，因此在地源热泵系统中不推荐用PVC 管。 3、为了强化地下埋管的换热，国外有的提出采用薄壁（0.5mm）的不锈钢钢管，但目前实际应用不多。 4、管件公称压力不得小于1.0Mpa，工作温度应在-20℃～50℃围。 5、地埋管壁厚宜按外径与壁厚之比为11倍选择。 6、地埋管应能按设计要求长度成捆供应，中间不得有机械接口及金属接头。 二、连接 1、热熔联接（承接联接和对接联接，对于小管径常采用） 2、电熔联结 三、流体介质及回填料 流体介质 南方地区：由于地温高，冬季地下埋管进水温度在0℃以上，因此多采用水作为工作流体；北方地区：冬季地温低，地下埋管进水温度一般均低于0℃，因此一般均需使用防冻液。（①盐类溶液——氯化钙和氯化钠水溶液；②乙二醇水溶液；③酒精水溶液等）。 埋管水温： 1、热泵机组夏季向末端系统供冷水，设计供回水温度为7—12℃，与普通冷水机组相同。地埋管中循环水进入U管的最高温度应<37℃，与冷却塔进水温度相同。 2、热泵机组冬季向末端系统供水温度与常规空调不同，在满足供热条件下，应尽量减低供热水温度，这样可改善热泵机组运行工况、减小压缩比、提高cop值，并降低能耗。地埋管中循环水冬季进水温度，以水不冻结并留安全余地为好，可取3—4℃。当然为了使地埋管换热器获得更多热量，可加大循环水与间温差传热，然而的温度是不变的，因此只有将循环水温降至0℃以下，为此循环水必须使用防冻液，如乙二醇溶液或食盐水。但这样会提高工程造价、增加对设备的腐蚀。在严寒地区不得不这样做，而在华北地区的工程中用水就可满足要求，不一定要加防冻液。 地温是恒定值，可通过测井实测。有关资料介绍某地地下约100米的地温是当地年平均气温加4℃左右。市年平均气温是12.2℃，实测市地下约100米的地温约为16℃，基本符合以上规律。
