连拱隧道施工工艺工法 QB/ZTYJGYGF-SD-0503-2011 第五工程有限公司刘建萍 1 前言 1.1工艺工法概况 中导洞-主洞施工方法是双连拱隧道施工的一种高效施工方法。它根据新奥法原理，采用光面爆破大断面开挖，使用锚、喷、网、钢拱架和超前导管及超前管棚等支护手段，先开挖贯通中导洞，浇筑中隔墙混凝土，然后采用上下台阶法开挖左、右主洞，最后进行全断面二次衬砌。 早期的双连拱隧道多采用三导洞法施工，对围岩扰动的次数多，施工周期长，工效慢、工期长、成本高，不利于隧道防水。通过连拱隧道工程实践采用中导洞-主洞台阶法施工，效果良好。 1.2工艺原理 1.2.1 本工法的基本理论基础是新奥法。开挖后允许围岩有一定的变形，从而释放部分地应力；通过监控量测和适时支护来控制围岩变形，使围岩不会失稳；围岩与锚喷等支护共同作用形成复合承载结构。 1.2.2中导洞-主洞法根据新奥法的基本原理，简化施工工序，在三个工作面平行施工的情况下缩短了工期。 2 工艺工法特点 2.1 采用新奥法施工，尽量减少对围岩的扰动，充分保护和利用围岩的自承载能力，提高隧道结构的整体安全度。 2.2 与三导洞法相比，减少了两个侧壁导洞，施工干扰少、临时支护量小，有
效地降低了对围岩的扰动，缩短了施工周期，降低成本，减少工程投资。 2.3中导洞首先贯通，可揭示隧道围岩情况，为左右两洞大断面开挖施工提供依据。 3 适用范围 本工法适用于双连拱山岭隧道的各种围岩情况，隧道主洞的开挖方式则根据具体的情况来选择。 正台阶二步开挖法是全断面一次开挖法的改进方法，多用于围岩能短期内处于稳定的地层中。台阶法根据台阶长度的不同，可划分为长台阶、短台阶和超短台阶三种，在Ⅲ级以下的围岩中一般采用长台阶或全断面开挖法，对于III、IV级围岩多采用短台阶开挖法，对于Ⅴ级以上的软弱围岩则常采用超短台阶开挖法，对于土质围岩及软弱围岩则采用环形开挖留核心土法或三台阶七步开挖法。 本工艺工法主要介绍中导洞-主洞法施工双连拱隧道。 4 主要引用标准 《公路隧道施工技术规范》TTJ04 《公路隧道设计规范》JTG026 《公路工程质量检验评定标准》JTJ071 5 施工方法 采用中导洞-主洞法施工，其步骤为先开挖中导坑，并做导坑临时支护直到中导洞贯通，然后由内向外浇筑中隔墙混凝土。 中隔墙施工完成后，将其顶部与临时支护之间间隙采用与设计同标号的喷射砼喷（回）填密实，待喷填砼强度满足设计要求后，即可开挖两侧主洞。 根据主洞的地质情况，首先做好洞口的防护、排水和洞身的超前预加固，然后

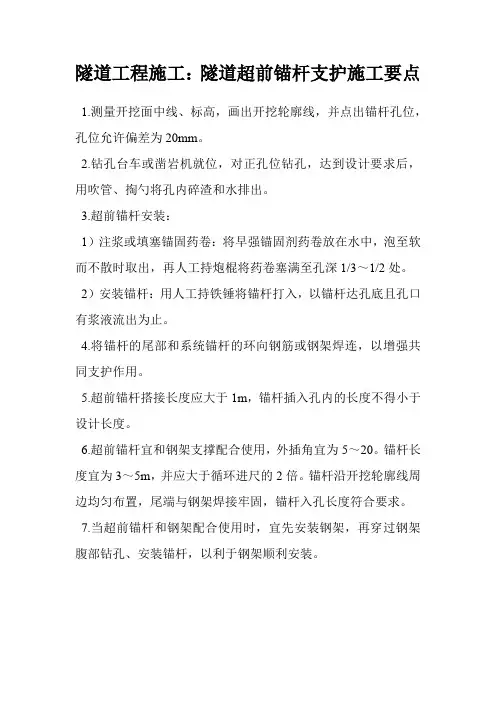

隧道工程超前锚杆的施工方案 松散地层结构松散，稳定性差，若有地下水时则更甚。在施工中极易发生坍塌，在这类地层中施工时，除减少对围岩的扰动外，还应加强临时支护，临时支护可采用超前锚杆。 1． 施工方法 超前锚杆又分为悬吊式超前锚杆及格栅拱支撑超前锚杆。 悬吊式超前锚杆 采用这种方法是在爆破前，将超前锚杆打入掘进前方稳定岩层内，末端支承在拱部围岩内专为超前锚杆提供支点的径向悬吊锚杆，或支承在作为支护的结构锚杆上，使其起到支护掘进进尺范围内拱部上方，有效地约束围岩在爆破后的一定时间内不发生松弛坍塌，为大断面开挖与喷锚支护创造了条件。施工中，因超前锚杆与悬吊锚杆的外露端往往不易直接相交，故以φ22的横向短钢筋焊在邻近的悬吊锚杆上，再焊在超前锚杆的末端上。 格栅拱支撑超前锚杆 如图所示：超前锚杆的末端支撑在格栅拱架上。 1—超前锚杆 2—格栅拱架 a —超前锚杆横向间距 b α 超前支护 超前支护 b b 2 1 Ⅰ Ⅰ Ⅰ—Ⅰ
b—格栅拱支承间距α—超前倾角 超前锚杆的倾角α一般选用6°~12°，一般情况下，超前锚杆的横向宽度为内拱顶线的一半再加2m，也可根据地质情况适当增减其布置范围，为提高支护效果，在靠近拱脚部位的超前支护的方向常分别向左右酌情外插。横向间距应根据围岩情况而定，一般为~，如采用双层支护时，间距为~。其上、下层应错开排列，其纵向间距应根据围岩类别、超前支护的长度、锚杆的截面尺寸及横向间距等因素综合考虑确定。一般可取100cm或150cm，最大不超过200cm，其长度应根据地质情况，锚杆拉拔试验强度，钻孔机械类型，供给钢筋长度，开挖循环次数等因素综合考虑确定。一般多采用~5m，最长为，对围岩软弱的地方，可采用φ8或φ10的钢筋按间距×挂方格网，再喷射~厚度的混凝土，增强围岩的自稳能力。 2．工工艺流程 格栅钢架超前中空锚杆喷锚砼工艺流程图： 说明：本流程图在操作中注意以下三个参数：（1）喷射距离为~，喷咀与岩面保持90°夹角。（2）机内风压保持在左右。（3）细骨料在骨料中占
成都市第二绕城高速公路（东段）项目 丹景二号隧道 左洞进口ZK102+225～ZK102+285段小导管施工方案 一、编制依据 (1)成都第二绕城高速公路（东段）项目A1合同段丹景二号隧道施工设计图及有关设计说明； (2)现行有关公路隧道规范、规程、规则及标准； (3)我单位近年来承担类似工程施工经验、设备、技术水平以及长期从事公路隧道建设所积累的丰富施工经验； (4)现场地形、地貌、地质及周围环境情况； (5)本合同段招投标文件； 二、编制范围 丹景二号左线隧道进口ZK102+225～ZK102+285段小导管超前支护。 三、编制原则 1、遵循合同文件标准条款的原则，积极响应合同条款，严格执行合同文件的规定，标准统一，格式统一。 2、遵循设计文件、规范和质量验收标准的原则，在编制主要工程项目施工方法和技术措施中，严格执行设计标准、现行设计规范和质量验收标准，正确组织施工，确保工程优良。 3、本着“百年大计，质量第一”的原则。严格按照设计资料、施工规范对本工程进行质量管理、科学组织施工，把好各施工工序施
工质量，以高标准的工序质量来保证全部工程施工质量，确保质量目标实现，树立良好的企业形象。 四、现场施工管理组织机构 1、项目经理对本项目的安全、质量、进度、环保和投入负总责 2、项目副经理负责本项目现场的安全和生产工作 3、项目总工对本项目的全面技术管理。 4、工程技术部负责本项目的施工技术方案和现场的技术工作。 5、安全质量部负责现场的安全和质量。 6、实验室负责现场的材料检验和试验工作 7、机械材料部负责本项目的材料
成都第二绕城高速东段A1合同段项目经理部组织机构框图

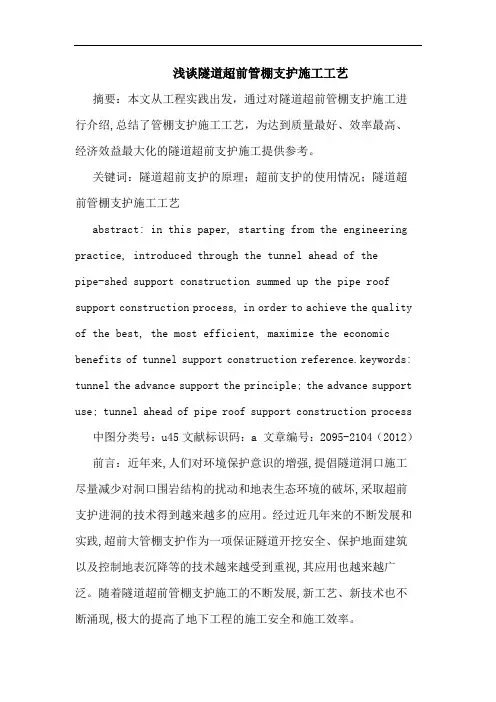

超前支护施工工艺 本标段隧道超前支护主要类型：洞口段为φ108超前长管棚；洞内采用φ52mm、φ42mm超前小导管，超前锚杆采用φ25mm中空注浆锚杆。 1.4.1超前长管棚 长管棚采用Φ108mm热轧无缝钢管、接头钢管采用Φ114mm热轧无缝钢管，端部长15cm丝扣以便连接；每节长度为6m、4m交替使用，保证隧道纵向同一横断面内的接头数不大于50％。 根据设计要求施工砼导向墙、管棚；采用管棚钻机钻孔、顶进钢管施作管棚。 1.4.1 钻孔的工艺流程 钻孔工艺流程见图2-5-57。 1.4.2 钻孔的操作要点 洞口段管棚施作前，按设计要求施工砼导向墙并确保施工精度。 沿隧道开挖轮廓线纵向钻设管棚孔，其外插角符合设计要求。孔径比管棚钢管直径大15～20mm。钻孔顺序由高孔位向低孔位进行。测斜仪控制钻孔角度。 施钻前搭设钻孔平台，制作导向架，并检查其安全稳定性，施钻时固定牢固，以防止钻杆在推力和振动力的双重作用下上下颤动，导致钻孔不直。
钻机开孔时要低压力，待成孔1.0m后，压力逐渐增大，转速升至正常转速，第一节钻杆钻入围岩后，尾部剩余20～30cm时，停止钻进，钻机退回原位，人工装入第二根钻杆；换钻杆时，注意检查钻孔质量，偏离时及时调整。在施钻进程中及时记录和收集岩性及钻孔参数。钻孔达到要求深度后，拆卸钻杆，钻机退回原位。 图2-5-57 长管棚钻孔工艺流程图 1.4.3 顶进钢管的工艺流程 工艺流程见图2-5-58。 顶管工艺：本工程采用大孔引导和管棚钻进相结合的工艺，将棚管沿引导孔钻进，接长棚管，直至孔底。 管件制作：棚管现场制作，钢管节长为6m、4m，管棚接长时先将第一根钢管顶入钻好的孔内，再逐根联接。 接管：当第一根钢管推进孔内，孔外剩余30～40cm时，停止推进，人工持链钳进行钢管联接，使两节钢管在联接套处联成一体。凿岩机再以冲击压力和推进压力低速顶进钢
隧道工程施工工艺 一、总体方案 （一）施工原则 采用大型施工机械配套施工，开挖出渣机械配套作业线、初期支护砼机械配套作业线与二次衬砌砼施工作业线相配合一条龙作业。软弱围岩坚持“短进尺、弱（不）爆破、快封闭、强支护、紧衬砌”的原则，开挖后仰拱及时跟上封闭成环。施工中进行超前地质预报，采用先进的量测探测技术对围岩提前做出判断，拟定相应的施工方案。 （二）施工布置 隧道根据施工现场场面状况，采用单向掘进，隧道进口布置一个隧道专业机械化施工队。洞内施工开挖、出渣初期支护与二次衬砌模筑砼平行作业。隧道路面待贯通后从洞口反向施工。根据地形地貌及工期要求，本隧道不设施工支洞。 （三）总体方案 根据磐南隧道围岩情况、及断面设计，结合本承包人现有技术装备力量和多年的隧道施工经验，确定Ⅲ类围岩采用正台阶开挖法施工，Ⅳ类采用全断面开挖法施工。隧道出渣采用侧翻装载机装车，自卸汽车运输。初期支护施作及时可靠，衬砌砼采用机械化作业，二次衬砌采用砼输送车、输送泵和全断面液压衬砌台车相配合的方案。施工过程中加强监测，及时处理分析数据，高速支护参数。开挖前做好超前地质预报、探测工作，根据围岩情况采取相应的施工方案。 二、隧道施工测量控制 为保证隧道贯通精度，拟定如下测量控制方案： 1、地表平面控制 （1）为保证洞口投点的相对精度，平面控制网根据设计提供的控制点和实地地形情况布设精密控制网，并保证洞口附近有二个或二个以上的精密控制网点。 （2）地表控制网经过多次复测，复测无误后方可引线进洞的测量工作。 2、洞口联系测量 为保证地面控制测量精度很好地传递到洞内，采用如下洞口控制测量方案： （1）在洞口仰坡完成及洞口施工至设计标高后，在洞口埋设二个稳固的导线控制点。 （2）洞口附近在基础稳定处埋设2～4个水准点，与地表水准控制网级网观测及平差计算，以便于隧道进洞水准测量。 3、测量方法及措施 （1）地表平面控制测量选用全站仪施测，建立四等导线控制网，并把隧道中线和横向轴线纳入控制网内以保证放样精度。 （2）高程控制按四等网施测，用自动按平水准仪施测，精度至毫米。 （3）洞内控制测量与地表控制测量按同等精度建网，施工中线测量使用全站仪。 （4）具体要点：

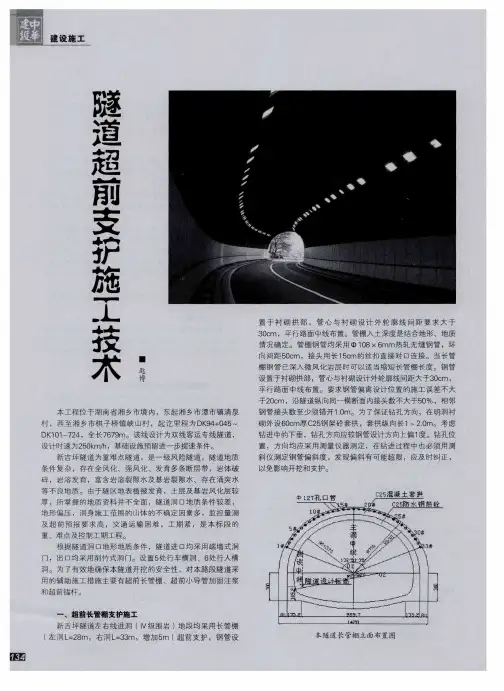

超前支护施工方案 一、超前支护 1、套拱及管棚施工 （1）、套拱施工： ①套拱施工的长度为2m。在套拱施工之前，先施工主拱：架设3榀I20a工字钢，工字钢间距0.8m，首尾距离套拱0.2m，工字钢加工半径为：R1=6.6m，L=1.39m（中心线）。工字钢单根长度为：23.5m，准备分成3节，每节之间设置δ30×25×1.5，平面尺寸30×25cm的节点钢板连接。节点钢板设置4孔，孔径为22mm，连接的时候用M70Φ20螺栓连接及焊接相结合。钢拱架基础采用C25砼，并预埋M70Φ20螺栓固定钢拱架。相邻两榀钢拱架的内缘和外缘均用Φ25连接筋连接，内外缘设置间距均为100cm，除一般情况下按图布设外，视拱架的稳定情况加设交叉连接筋。 ②施工Φ108导向钢管：Φ108钢管每节长度为2m（依据实际情况加长调整），环向间距为0.4m（中到中），钢管安装的时候，必须每根测量钢管的角度，保证导向管固定的角度与路线的中线(在曲线部分按照弦线方向进行控制)和纵坡相一致。在导向管与I20a工字钢固定以后，继续下一步的工作； ③导向管的加固：采用L=15cm的Φ25钢筋加固，在导向管与工字钢贴近的两侧采用双面焊接将导向管固定（或采用Φ16环型筋加固）。 ④模板安装：顶部模板采用竹胶板，涂上脱模剂；模板底模采用副拱（副拱尺寸相对套拱缩小尺寸为混凝土厚度，主要作用为套拱混凝土施工模板支撑，副拱与套拱所用材料一致，见附图）作为骨架，用钢模板（30×150cm）作为底模；侧模采用竹胶板，同样需要处理等程序，侧模采用Φ25钢筋焊接成为的排架作为骨架，模板安装按
照钢筋混凝土模板安装要求必须进行检查，严格控制模板安装的尺寸； ⑤套拱混凝土施工：套拱混凝土采用C25混凝土，在套拱施工的时候，不加防水剂，相应减少混凝土的坍落度，从12~18cm，降低到3~6cm。施工的时候必须采用重量法进行计量，保证计量的准确性；施工的时候采用J750搅拌机搅拌混凝土，砼罐车运输混凝土。混凝土振捣采用2台插入式混凝土振捣棒进行振捣，振捣要求达到表面均匀，气泡不再产生为止，既要保证混凝土振捣均匀，又要避免混凝土过振造成离析。在套拱混凝土顶面，模板安装的位置要求达到距离拱顶水平距离不大于3m，外模的安装在混凝土浇筑的过程中同时进行，并始终比混凝土的位置高1~1.2m。套拱混凝土浇筑顺序分3层将混凝土浇筑到达拱顶。浇筑混凝土的过程要求对称、均衡，避免混凝土压力对模板或拱架的推移变形。严禁出现施工缝。 在混凝土到达套拱顶面后，人工将混凝土抹平并收浆，保证套拱混凝土的外观质量。 （2）、管棚施工 管棚入土深度为20m，管棚钢管均采用Φ89*6mm 或Φ108*6mm热轧无缝钢管，管身钻孔，孔眼直径8mm，间距15cm，按梅花形交错布孔以加大浆液渗透能力；钢管环向间距为40cm。钢管设置于衬砌拱部，管心与衬砌设计外轮廓线间距大于30cm，平行路中线布置，施工方法如下： ①在长管棚施工之前，先标出每根长管棚的具体位置，并在施工的时候注意钻孔和注浆需要间隔交错进行； ②长管棚的钻孔：长管棚采用Φ100潜孔钻机进行钻孔，钻孔深度在洞口为20.5m，在洞内根据图纸倾斜的角度确定眼孔的深度； ③长管棚钻孔的时候，在开始钻进的时候，采用低速钻孔，在

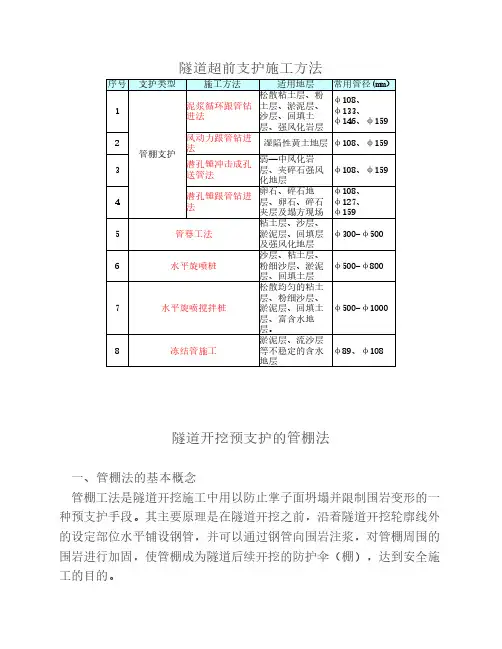

隧道开挖预支护的管棚法 一、管棚法的基本概念 管棚工法是隧道开挖施工中用以防止掌子面坍塌并限制围岩变形的一种预支护手段。其主要原理是在隧道开挖之前，沿着隧道开挖轮廓线外的设定部位水平铺设钢管，并可以通过钢管向围岩注浆，对管棚周围的围岩进行加固，使管棚成为隧道后续开挖的防护伞（棚），达到安全施工的目的。 管棚工法最早是作为山岭隧道施工的一种辅助方法，当隧道穿越破碎带、松散带、软弱地层、涌水、涌沙等地段时，管棚及其超前注浆对隧道的稳定起到了保护作用。管棚作为隧道顶部和边墙
的超前预支护，可以有效防止掌子面的坍塌及地层过量变位，为隧道开挖提供安全保障。同时管棚施工快、安全性高，被认为是隧道施工中预防事故的最有效、最合理的辅助措施之一。 二、隧道开挖预支护中采用管棚工法的原因 隧道开挖过程中，经常会遇到破碎带、松散带、软弱地层、涌水、涌沙等地段，在这类地质条件下进行开挖，如果不进行超前预支护，很容易出现坍塌情况，导致安全事故，不仅给相关企业造成经济损失，增加工程成本，而且极大地影响工程施工进度和施工质量。 在隧道施工下穿既有线路或建筑物及河流、湖泊的开挖前，如果不进行超前预支护，很容易造成隧道上既有线路或建筑物的沉降以及河流、湖泊涌水而带来各种安全隐患。 对于隧道施工过程中遇到上述情况时，早期隧道开挖时，主要采用插板法、小导管超前注浆法、浅层地表锚杆注浆加固法等进行超前预支护。但这几种支护工法都有一些不足之处，就是支护范围和深度有限、加固强度不足，难以形成高强度支护整体，而且往往需要多个循环才能穿越需支护地层段，这样，不仅造成现场窝工、停工等情况，严重影响施工进度，而且有时其安全性也难以保证。 随着施工技术的不断改进，管棚工法得到了普遍的利用。特别是在导向跟管钻进等技术及多种新的施工工艺引入后，管棚施工的精度、打设长度、沉降控制及施工工效有了长足的发展。管棚工法是采用专用钻机将钢管沿隧道开挖轮廓线外一节一节地打入需支护的地层中的预定位置，然后进行注浆，通过浆液在围岩中的扩散，形成一个类似钢筋混凝土的拱形帷幕，从而达到支护开挖线外侧围岩的作用。 三、管棚工法的优点 管棚工法与前期超前预支护工法相比，具有明显的优点，主要表现在以下几方面： （一）管棚工法所采用的钢管具有较高的钢性强度，而且管径相对较大，能够承载较大上部负荷。 （二）管棚工法的注浆可以使浆液在管棚钢管周围沿着土体缝隙进行扩散，不仅能起来加固土体的作用，而且还能起到一定的止水效果。 （三）管棚工法打设的钢管长度较大。目前施作管棚长度可以达到100m以上，这样可以大大地减少预支护循环次数，加快施工进度。 （四）管棚工法能够通过专用导向仪精确控制管棚钢管铺设的轨迹线，确保管棚钢管按设计要求铺设，有利于控制隧道施工时的开挖量，减少施工成本。
隧道洞身开挖支护方案 1.方案目的 明确隧道开挖支护作业的工艺流程、操作要点和相应的工艺标准，指导现场施工，保证安全和质量。 2、编制依据 1、施工合同文件 2、设计文件 3、施工组织设计 4、同类施工经验 3、编制范围 Nakettiya隧道及Bambarenda隧道洞身开挖支护施工。 4、施工工艺及方法 洞身开挖支护包括：超前支护、洞身开挖、初期支护。 4.1暗洞开挖初支施工工艺 4.1.1开挖方法 暗洞用台阶法开挖。采用挖机开挖，人工配合修整，自卸车运渣。
开挖透视图 开挖步骤图
开挖初支施工工序正面示意图 施工工序纵断面示意图 边墙锚杆 钢拱架间距为
施工步骤： 第1步：施作超前支护后，开挖上台阶，施作上台阶初期支护； 第2步：开挖左右侧下台阶并施作初期支护； 第3步：开挖隧底并施作仰拱初期支护封闭成环。 4.1.2台阶法施工工艺流程图 台阶法施工工艺流程如下： 4.1.3超前支护施工 4.1.2.1支护体系 方案中没有考虑洞口段施工时已施工的超前大管棚。隧道共有二种支护体系： ①第一类超前支护体系 采用I型CHS42.4×3.2钢花管超前注浆加固地层。钢花管外插角10°~15°，3.5m长，环向间距为0.4m，纵向间距2.4m。在拱部168°范围设置。
I 型超前支护纵断面示意图 ②第二类超前支护体系 采用II 型CHS42.4×3.2配合I 型CHS42.4×3.2钢花管超前注浆加固地层。II 型钢花管外插角30°~35°，3.5m 长，环向间距为0.4m ，纵向间距2.4m 。在拱部168°范围设置。I 型及II 型钢花管错开布置。 II 型配合I 型超前小导管超前支护纵断面示意图 I 型CHS42.4××3.2钢花管 I
