隧道工程施工工艺
一、总体方案
（一）施工原则
采用大型施工机械配套施工，开挖出渣机械配套作业线、初期支护砼机械配套作业线与二次衬砌砼施工作业线相配合一条龙作业。软弱围岩坚持“短进尺、弱（不）爆破、快封闭、强支护、紧衬砌”的原则，开挖后仰拱及时跟上封闭成环。施工中进行超前地质预报，采用先进的量测探测技术对围岩提前做出判断，拟定相应的施工方案。
（二）施工布置
隧道根据施工现场场面状况，采用单向掘进，隧道进口布置一个隧道专业机械化施工队。洞内施工开挖、出渣初期支护与二次衬砌模筑砼平行作业。隧道路面待贯通后从洞口反向施工。根据地形地貌及工期要求，本隧道不设施工支洞。
（三）总体方案
根据磐南隧道围岩情况、及断面设计，结合本承包人现有技术装备力量和多年的隧道施工经验，确定Ⅲ类围岩采用正台阶开挖法施工，Ⅳ类采用全断面开挖法施工。隧道出渣采用侧翻装载机装车，自卸汽车运输。初期支护施作及时可靠，衬砌砼采用机械化作业，二次衬砌采用砼输送车、输送泵和全断面液压衬砌台车相配合的方案。施工过程中加强监测，及时处理分析数据，高速支护参数。开挖前做好超前地质预报、探测工作，根据围岩情况采取相应的施工方案。
二、隧道施工测量控制
为保证隧道贯通精度，拟定如下测量控制方案：
1、地表平面控制
（1）为保证洞口投点的相对精度，平面控制网根据设计提供的控制点和实地地形情况布设精密控制网，并保证洞口附近有二个或二个以上的精密控制网点。（2）地表控制网经过多次复测，复测无误后方可引线进洞的测量工作。
2、洞口联系测量
为保证地面控制测量精度很好地传递到洞内，采用如下洞口控制测量方案：（1）在洞口仰坡完成及洞口施工至设计标高后，在洞口埋设二个稳固的导线控
制点。
（2）洞口附近在基础稳定处埋设2～4个水准点，与地表水准控制网级网观测及平差计算，以便于隧道进洞水准测量。
3、测量方法及措施
（1）地表平面控制测量选用全站仪施测，建立四等导线控制网，并把隧道中线和横向轴线纳入控制网内以保证放样精度。
（2）高程控制按四等网施测，用自动按平水准仪施测，精度至毫米。
（3）洞内控制测量与地表控制测量按同等精度建网，施工中线测量使用全站仪。（4）具体要点：
A、项目部测量组负责地表平面控制测量、高程控制测量和洞内引线控制测量，提供正确的进洞方位和高程点。施工队对提供的测量成果和桩以复核无误后方可使用，并负责中线、高程测量。中线测量在隧道每掘进20米，衬砌每10米时各进行一次，隧道每延伸100时建导线网稞一次。
B、测量作业需按《测规》要求，原始记录齐全，测量资料整洁无误，各种计算工作必须两人独立进行，对照无误后方可进行下一步工作。
C、所使用仪器，钢卷尺按规定定期送检。
D、测量组需保管好各种测量桩，包桩时注明桩号，以防女士毁坏或用错桩。
4、隧道贯通误差的调整
（1）为保证隧道准确贯通，根据测量规则制定允许误差标准：横向允许误差±100mm，高程允许±50mm。
（2）隧道测量除在测量设计中对贯通误差限差进行设计外，还应在施工测量中认真仔细，加强复核，并经常与出口联测，确保隧道施工的贯通精度。
（3）当贯通误差较小时，可按原设计资料进行衬砌，并在未衬砌的100m地段内调整，消除贯通误差的影响，保证衬砌断面圆顺过渡。
三、洞口工程
隧道洞口各项工程应通盘考虑，妥善安排，尽快完成，为隧道洞身施工创造条件。在洞口开挖、隧道进洞之前，由于洞口地质条件相对较差，先进行仰坡加固处理及做好洞顶截水沟，再进行洞口开挖、明洞施工、洞门、挡墙、排水系统等洞门附属工程施工。在洞内施工前，先修建好洞门及洞口外墚墙，以确保洞口
边仰坡的稳定。
（1）洞口仰坡加固处理
洞口边坡处于暂时平衡状态，为确保洞口仰坡的长期稳定和隧道洞口段的施工安全，并满足抗震要求，在隧道施工前，加强排水和植草防护。
在距坡顶5米自然坡设天沟一道，平台设截水沟，天沟、截水沟采用浆砌片石，平台用浆砌片石封闭加固。浆砌片石施工人工采用挤浆法进行砌筑。在施工范围的左右两侧由人工进行横向刷顺，坡面由人工植草防护。根据现场地形及仰坡平台位置处按设计要求进行防落石护栏的施工。
（2）洞口开挖
隧道施工便道修至洞口附近后，近洞口侧60M范围内及两洞口中间地带，用装载机辅以挖掘机整平压实，修建供风、供水、供电设施，并用作材料存放场地和机械停放场地。
隧道洞口地质条件较差，因此施工时保证洞口边仰坡的稳定是洞口安全施工的基本原则。根据洞口的实际情况，先作好防排水，按设计图和实际地形，修筑洞顶截水沟，并与原有排水系统妥善连接，使之形成完整的排水系统，防止地表水流入施工场地范围内，保持路基洞口边坡稳定、安全。
洞口边、仰坡开挖施工时，按设计图放出中线和开挖边线，清除开挖面上的松渣以及其它杂物，自上而下采用挖掘机配合人工进行开挖，严禁上下垂直作业，自卸汽车运渣至弃渣场。为确保边坡的平顺和稳定，尽是避免超、欠挖和对边坡的过大扰动，如需爆破开挖，采用控制爆破，严格控制爆破参数。边仰坡开挖后，按设计要求及时进行防护。
四、明洞施工
明洞开挖同洞口开挖，明洞基础要落在稳固地基上，如在土层上，须挖至基岩，用浆砌片石或素砼回填找平。明洞衬砌采用液压钢模衬砌台车全断面一次衬砌，外模及外支撑采用定制木模和钢管支撑，整体式灌注。砼采用现场拌合楼拌制，砼运输车运到工作面，砼输送泵泵送入模。其具体施工方法同暗洞洞身衬砌，并加强各部位的内外支撑，防止移位。明洞防水层为2.5mm厚SBS型改性沥青防水卷材，可根据实际情况在外铺一层厚3cm的水泥砂浆保护层。防水层在明洞外模拆除后采用人工进行。墙背填充采用7.5＃浆砌片石，墙背回填两侧同时
进行，拱背回填对称分层夯实，由于回填量不大，采用人工配合小型机具进行回填。在回填土石上设粘土隔水层。在明洞背后边坡上，开凿成1×0.75m台阶状，铺设碎石层。明洞与暗洞衔接处，由内向外进行施工，并连接良好。明洞仰拱、铺底、水沟、路面施工同暗洞施工。
五、洞口附属工程施工
洞附属工程包括洞门修筑、装饰及排水系统、挡墙等。隧道洞门按设计的开工进行施工。洞门施工在明洞施工完成后进行，砼采用自拌泵送砼。洞门装饰采用3cm砂浆抹面+绿色涂料，利用洞门砼浇注时的支架进行。洞门端墙采用15号浆砌片石砌筑，靠端墙3m内的防护与洞门端墙整体修筑，采用挤浆法施工，施工工艺可按路基挡墙的施工。排水沟及截水沟采用浆砌片石，其施工方法可按路基圬工施工。
六、洞身施工
（一）、开挖方法
Ⅱ类围岩段采用短台阶开挖法施工，Ⅲ类围岩段采用正台阶开挖法施工，Ⅳ类围岩段采用全断面开挖法施工。
1、Ⅱ类围岩开挖
Ⅱ类围岩开挖采用短台阶留核心环形法开挖。上台阶开挖高度约为4.5米。上台阶搭设简易支架，采用人工手持风钻打眼、光面爆破作业，Ⅱ类围岩尽量不采用爆破作业，采用短台阶法开挖，镐铲作辅助开挖，需爆破时，采用微震光面爆破，人工利用简易台架半装药联线，下台阶钻眼采用三臂液压台车钻眼。Ⅱ类围岩段开挖前采用超前管栅或进行预加固，开挖后立即喷4cm厚的混凝土，及时按设计要求打设、架立14号工字钢钢拱架，随后分层喷射C20钢纤维混凝土至设计厚度进行初期支护。
施工按“先深探，管超前、预注浆、半断面、留核心、短进尺、弱爆破、强支护、紧封闭、勤测量”的原则进行，按设计要求及时进行监控量测。施工进入不良地质地段前，采用超前钻探来探明地质和水文地质情况，对易坍塌的地段，对掌子面进行喷素混凝土来封闭，喷层厚度为3～5cm。
2、Ⅲ类围岩开挖
①、Ⅲ类围岩段采用正台阶开挖法，施工示意图及开挖施工程序框图如下。
隧道正台阶施工作业程序图
②施工方法
上台阶开挖采用凿岩机钻眼，塑料导爆管非电起爆系统、毫秒微差有序起爆，预留光爆层爆破。下半断面采用液压钻孔台车钻眼，光面爆破，上台阶由ITC-312H隧道挖装机装渣，下台阶由CA T973侧卸式装载机装渣，自卸车运渣。施工中合理调整工序，实行“钻爆、装渣、运输”机械化一条龙作业。隧道开挖后及时施作初期支护，下半断面开挖后仰拱紧跟。
③循环图表
根据隧道围岩、断面和配备机械情况，综合分析施工中每道工序的先后顺序及所需时间，绘制出形象直观的循环图表来显示此方法工序循环情况。
正台阶开挖法掘进作业循环图
2、Ⅳ类围岩段开挖
磐南隧道的Ⅳ类围岩开挖采用全断面开挖计开挖，钻孔机钻眼、光面爆破作业。钻眼深度为3m，循环进尺2.8m；人工装药；侧卸式装载机配合自卸汽车装运出渣。找顶和清除危石由人工进行。Ⅳ类围岩段开挖后按设计要求打中空注浆锚杆，并喷射砼至设计厚度进行初期支护。
七、光面爆破设计
1、爆破方法
光面爆破采用直眼掏槽，小直径药卷间隔装药，见掏槽方式布置图及光面爆破装药结构图。起爆方式采用毫秒微差塑料导爆管有序起爆，采用合理的炮眼布
置及光面爆破参数。
2、施工流程
光面爆破施工流程见光面爆破施工工艺流程框图。
光面爆破施工工艺流程图
八、初期支护
1、支护类型
本隧道初期支护共包括砂浆锚杆、钢筋网、喷射砼等型式，依据围岩类别及地表覆盖层厚度的不同而分别设置。施工支护紧随开挖面及时施作，以减少围岩暴露时间，控制围岩变形，防止围岩在短期内松驰。
2、施工工序
见初期支护施工流程图。
初期支护施工流程图
3、砂浆锚杆施工
（1）锚杆将砂浆和锚杆的功能合二为一，实现了注浆与锚固的一体化，在一定的注浆压力作用下浆液可充分地充填围岩孔隙和裂缝，进一步改良围岩，锚杆外表的可联结螺纹
（2）技术参数
（3）操作步骤
A、用凿岩机钻眼用高压风清孔。
B、通过快速注浆，如需有压注浆改善围岩结构，只需压力达到设计压力即可。增加了锚杆的抗拨力。
C、将加工好的Φ22螺纹钢锚杆体插入锚孔。
4、喷射砼砼施工
喷射砼在锚杆、钢筋网安装后立即进行，尽快支护围岩。
九、围岩监控量测
1、量测的目的
现场监控量测是施工的重要组成部分。为了掌握围岩在开挖过程中的动态和支护结构的稳定状态。必须进行现场监控量测，通过对量测数据的分析和判断，对围岩支护体系的稳定状态进行预测并据此确定相应的施工措施，以确保围岩结构的稳定。
2、量测项目
根据隧道的地质条件，围岩特点，设计考虑进行如下项目的量测：拱顶下沉量测、围岩周边收敛量测、锚杆抗拨试验、围岩内部位移量测、地表沉降观测和掌子面地质支护状态观测，施工中根据具体情况增加其它量测项目，以满足施
工需要。
3、施工监控流程
见围岩施工监控流程框图。
4、监控量测方法
隧道开挖支护时，及时埋入观测计或锚固件。拱顶下沉用精密水准仪悬挂钢卷尺进行量测，水平收敛用成都大地岩土工程技术开发公司研制的ZW-3型围岩收敛仪量测，锚杆抗拨试验用锚杆抗拨计，洞口浅埋段地表沉降观测采用精密水准仪，洞内外观察由有经验的工程师用地质罗盘、钢尺、地质锤等工具。
量测方法及仪器见附图，量测断面测点布置见附图。
围岩控流程框图
5、测点布置及量测频率
洞内拱顶下沉与水平收敛量测点布置在同一断面内，断面间距平均为5m 。量测频率依据开挖后的时间、测点距开挖面的距离以及设计要求进行。 6、数据整理
在取得量测数据后，将同一断面的各种量测数据互相印证，以确认量测结果的可靠性：对位移等物理量随时间变化的时态曲线进行回归处理，监视时态曲线的变化规律，利用电子计算机进行数据处理，分析围岩变形的空间分布规律，了解围岩的稳定性特征。 7、信息反馈
用经验对量测情况进行信息反馈。通过对目测和位移量测结果的分析，对围岩稳定状态，施工方法和支护措施的安全情况进行评判，将评判结果反馈到设计和施工中，确定二次衬砌和仰拱施工时间，及时调整施工方法和支护设计参数。
十、防水层铺设
1、洞外拼接
每次铺设防水层前，洞外宽敞的平整场地上，将窄幅成品卷材拼接成大块，固化后备用。防水板长边的搭接宽度为10cm ,边涂刷胶粘剂边粘结，并用三合板和压碾在搭接处均匀擦压，以增加粘结密实度。
2、洞内悬挂
防水层在盲沟施工完成后进行铺设，铺设在专用水板吊挂台车上完成。防水层悬挂在11号铁丝上，铁丝一端固定在φ12mm的膨胀螺栓上。
3、铺设要求
对于初期支护表面存在的外露钢筋头予以齐根切除，并用1：2的水泥砂浆抹平，以防顶破防水板。对初期支护表面存在的凹凸部分局部找平修补。环向盲沟设于有集中水流处，集中小股水流处设橡胶板盲沟，大股水流处设弹簧管盲沟，弹簧管数量根据水流大小而定，一般1～3根，盲沟自上而下铺设，盲沟身不得侵入衬砌内，否则凿槽埋设。纵横向排水管用塑料三通联接，接头处外缠止水带。十一、二次衬砌施工
1、见二次衬砌施工程序框图。
2、循环图表
详见二次衬砌作业循环图。
二次衬砌施工作业循环图
3、仰拱及填充、铺底、边墙脚施工工艺
仰拱采用分段灌注，每环长度6m，灌注采用挂线控制几何尺寸，在灌注前按设计要求安装好钢筋，钢筋施工工艺同拱墙施工，挡头板为特制木模。仰拱填充和铺底，待仰拱砼达到规定强度后进行施工，每环长度6m。砼采用自拌砼，砼泵直接泵入模内，采用插入式振捣器捣固，填充采用插入式和平板振捣器配合振捣。边墙脚采用木支撑和定制模板立模，每环长度12m。
4、衬砌方式及机具
隧道二次衬砌模筑凝土采用衬砌台车整体浇注，一次衬砌长度8-12M。施工采用全断面液压衬砌台车。大块模板，台车与模板各成独立系统，可进行穿行式作业，也可进行平移作业。衬砌台车结构示意图
5、施工方法
两洞口各设一个混凝土自动计量集中拌合站，配两台JS500型拌合机和两台PL800自动计量配料机，砼采用三次投料拌合，砼搅拌输送车运输，砼输送泵灌注，附着式振动器振捣，插入式砼振动器辅助振捣。特殊地段分部衬砌时可用小型砼输送车运输，人工配合机械灌注。
6、施工安排
二次衬砌在初期支护和围岩收敛变形基本稳定后施做。衬砌前应做好防水板的铺设及各类预埋件、预留孔沟槽、管洞的设置。防水砼配合比严格按设计及规范执行，钢筋砼衬砌灌注前要做好钢筋的布设工作，钢筋角隅要加强振捣，两次衬砌间工作缝及沉降等要做止水带的安设工作。
十二、路面设施
1、水沟电缆槽
有仰拱地段水沟侧端与隧底填充同时灌注，仰拱与衬砌边墙间的工作缝在灌注砼时先凿毛，并在水沟内侧工作缝处凿毛后用M10水泥砂浆勾缝。无仰拱衬砌地段水沟侧墙在铺底前完成。
2、洞内路面
隧道路面施工，模板采用定型钢模制作，钢制三角支撑。根据实际情况采用分幅施工，一次成型。在隧道开挖衬砌工序全部完成后进行。隧道路面施工前，先清除填充及铺底表面的渣子和杂物。砼运输车送砼至工作面，采用砼摊铺机摊铺砼，模板采用高度与砼路面厚度一致的钢模板，整平采用辊轴式振动整平机，捣固从边墙起开始，先用插入式振捣器振捣，每一位置持续振捣时间不少于20s，再用平板振捣吕纵横交错全面振捣，同一位置振捣时间不宜少于30m。真空吸水机吸水，用旋转式抹面机进行抹面，然后人工精细抹平旋转纹路，砼表面无波纹水迹时，用压纹机压纹，时间要掌握适当。隧道路面设置横缝和纵缝。横向缩缝采用假缝，设置传力杆；纵缝在行车道中线处设置，并设置拉杆。施工缝尽量设在胀缝或缩缝处，并设置传力杆。传力杆采用普通光圆钢筋，拉杆采用螺纹钢筋。在隧道洞口设一胀缝。当强度达到10Mpa后按设计进行胀缝和缩缝的切割，砼养生期满后及时对接缝进行封填，进行洒水养护。在路面砼养护期或未达到设计强度，不允许重车行走。
十三、隧道装饰工程
隧道侧墙采用白色瓷砖饰面，饰面高度2.5m。瓷砖贴面装饰将装饰作业的表面清洗干净并作好基层，作到横缝通直，粘贴牢固、整齐、面平、美观，不允许背后有空响。洞口装饰表面平整、清洁。装饰施工需符合现行《装饰工程施工及验收规范》的有关规定。
洞口段工程施工方法及工艺 洞口工程施工 ⑴截水沟施工 洞口边仰坡边缘线5米以外设置洞顶截水沟。洞顶截水沟位置结合现场实际情况布设, 采用人工开挖和人工砌筑, 自低处向高处分段开挖和砌筑, 并根据现场实际情况设置沉降缝, 沉降缝设置距离为15m~20m。并必须在边、仰坡施工前完成, 确保坡面稳定。 a、基坑开挖 开挖时严格按照图纸尺寸开挖, 先用机械简单在截水沟测定中线开槽, 再用人工整平基坑并夯实, 基槽底面应夯实到图纸规定的压实度, 对于基槽底面土质不符要求的, 应及时开挖换填土, 进行加固, 沟底与沟壁坚实平顺, 不欠挖。 b、浆砌施工 进行铺砌时, 截水沟浆砌片石工程咬扣应紧密, 嵌缝饱满、密实, 勾缝平顺无脱落, 缝宽大致一致。当截水沟的位置、断面、尺寸、坡度、标高均符合图纸要求。为防止水流下渗和冲刷, 截水沟应进行严密的防渗和加固处理。地质不良地段和土质松软、透水性较大或裂隙较多的岩石路段, 对沟底纵坡较大的土质截水沟及截水沟的出水口, 均应采取措施防止渗漏和冲刷沟底及沟壁。 ⑵边仰坡开挖 洞口土方采用挖掘机分层开挖, 自卸汽车运至弃碴场; 石方采用浅孔控制弱爆破, 挖掘机或装载机装碴, 自卸汽车运至弃碴场。 1) 隧道明洞、洞门开挖前, 首先施工洞口边仰坡外的截、排水沟, 以避免对边坡冲刷, 导致边坡落石、失稳坍塌。明洞及洞门段开挖采用人工配合挖掘机由上而下进行。遇个别较大孤石或少量硬质岩, 风钻钻孔、微药量解体, 风镐修凿轮廓或非电控制光面爆破, 不得扰动边坡, 影响边坡稳定。装载机或挖掘机装碴, 自卸汽车直接运输到规定地点卸碴。边坡开挖坡度按设计图放坡, 当开
道路工程的施工工艺 Prepared on 22 November 2020
一 、道路施工工艺流程： 路床施工工艺流程图： 道路新建部分将进行路床 开挖，开挖时，按以下步骤进 行 （1）路槽 挖方时将设计标高以上全部土 方挖除，及处理不良土壤，所 挖土方注意不能超挖，如果出 现超挖现象，应采用土质较好 的土回填并夯压密实。 （2）路槽挖方应按设计线进行，要保证路基宽度，开挖前要做好排水设施，保证路面不积水。 （3）整修路床应根据设计纵继高程清理土方，一般应根据各段施测 高程点，对凸凹部分用刮平机填补刮平，局部机械整修不到之处用人工找补平整。 2、路床碾压 路槽开挖用平地机将路床整平完成后，进行路床碾压施工工序。在进行路床碾压时应注意到，影响压实效果的主要因素。 a 、含水量 水可以改变土粒之间的内力作用（引力及毛细管压力等），不同的含水率，产生不同的压实效果，因此，碾压时应尽量保证土壤的最佳含水率。 b 、土壤类别
土壤的类别不同，其土壤的各种物理及力学性质完全不同，直接影响压实效果。 c、压实功能 不同的压实功能，也将影响着压实效果，因此，应根据土的实际物理性质确定压实功能。土的物理性质见下表： 进 行路 床碾 压时 采用 先轻 后重 的原 则， 用振 动光轮压路机进行碾压、碾压时，严格控制碾压速度，最大速度不应超过 4km/h。碾压至重型击实压实度＞95%为止。具体施工要求如下：（1）保证路基的稳定，碾压的回弹模量值和压实度应达到设计要 求。 （2）在测量人同复核路拱、高程、边线均符合图纸要求且在含水量 适合的情况进行下碾压。对不符合图纸要求的部分，整修后再洒水不粘轮 时做补充碾压。 （3）当路床土干燥时，须酌量洒水，在水分渗透后，不粘轮时开始 碾压。回填时遇有淤泥等须进行清除，并填以筑路材料。 （4）当路床土壤含水量过大时，应进行特殊处理，如碾压中出现翻 浆现象，用较好的土进行换填，并分层填筑夯实或碾压，必要时也可采用 石灰或砂砾材料进行翻浆处理等。 （5）路槽宽度不得小于设计宽度，平整度偏差不得大于2厘米，纵 横段标高允许偏差±2厘米，横坡允许偏差%。 （6）碾压路床时，应自路基边缘向中央进行，采用YZ12振动压路机进行碾压，一般碾压每次重叠后轴宽度1/2碾压速度开始时宜用慢速，最
隧道装饰工程施工工艺标准 14－20０７ １适用范围 隧道装饰工程指隧道洞门装饰及洞内装饰两大部分。隧道装饰工程系在已施作好的洞门墙或洞门砌体及洞内模注二衬混凝土表面按规范及设计要求粘贴饰面砖石或喷涂饰面涂料的工程。因为隧道洞门建筑形式多样，根据不同的建筑形式，又可采取多种装饰形式，不同的装饰形式又有不同的施工工艺,这样就导致隧道洞门装饰施工工艺相对宽泛、松散,不易集中统一编写,但某隧道装饰形式一旦确定，对应的施工工艺又是相对简单、精练的，故洞门装饰工程多及洞口工程分在同一分项，这里不再赘述。本标准适用于隧道洞内装饰性防火涂料喷涂施工,饰面瓷砖粘贴施工及饰面涂料和瓷砖并用的装饰施工。 2 编制主要应用标准和规范 2.１中华人民共和国行业标准《公路隧道施工技术规范》 04２-9４ 2.2中华人民共和国行业标准《公路工程质量检验评定标准》 F8０/1-2０04 2.3中华人民共和国行业标准《建筑装饰工程施工及验收标准》 7３-91 2．4中华人民共和国国家标准《建筑装饰装修工程质量验收规范》 5０210-200１ 2.5中华人民共和国国家行业标准《建筑工程施工质量验收统一标准》 5０300－2０0１ ２．6中华人民共和国国家行业标准《环境空气质量标准》 30９5－9６ 3 施工准备 3.1技术准备
3.１.１熟悉设计施工图和规范,掌握现场情况，编制隧道装饰工程单项施工组织设计，向班组进行一级技术交底和安全交底。 3.1.2根据设计文件要求选择合适的装饰施工工艺：为隧道内防眩降噪要求,涂料施工从打底到有色涂料一般均采用机械喷涂工艺;瓷砖为结合砂浆粘贴施工。 3.１.3测量放样准备工作。根据业主提供导线点复测洞内自引加密导线点的坐标及高程,办理驻地监理工程师复核签认手续。为不同类型装饰分界线的测量放样做好充分准备。 ３.１.4正式装饰施工前，先进行试喷涂和试粘贴,装饰试验段长度一般取1５－20ｍ，通过试验段的喷涂、粘贴施工可检验水溶性涂料的水灰比和水泥砂浆配合比,检验施工工艺是否符合相关质量、安全要求,必要时进行修正。 ３.1.5正式装饰施工前对施工机组人员进行全面的技术、操作、安全二级交底，确保施工过程的工程质量和人身安全。 ３.2机具准备 装饰施工必须配备符合标准、性能可靠稳定的施工机械和设备，在施工前做好机械设备的保养、试机工作，确保在施工期间正常作业。需配置的主要施工机械和设备如下： 3．２.1 拌和设备：低速搅拌机、砂浆拌和机。 3.2.２清洁设备:水泵、高压水管一套、高压水喷头。 3.２.３测量放样设备:全站仪、水准仪各一台、塔尺、钢卷尺、直尺。 ３.2.4 喷涂设备：挤压式灰浆泵、空压机(可提供风压不小于8个大气压,压力表要经过质检部门检测标定）、喷枪(枪口直径一般在８-10）。 3.2．5粘贴设备:橡胶锤、灰匙、砂浆铲、水平尺、直靠尺、弧形靠尺。3．2．6 安全设备:有害气体检测仪、防水照明灯、安全带、安全帽、反光膜、防尘口罩、眼罩。 ３．2．7辅助设备：简易喷涂台车（橡胶轮胎可推行、主架为脚手架）、角磨
隧道工程施工工艺 一、总体方案 （一）施工原则 采用大型施工机械配套施工，开挖出渣机械配套作业线、初期支护砼机械配套作业线与二次衬砌砼施工作业线相配合一条龙作业。软弱围岩坚持“短进尺、弱（不）爆破、快封闭、强支护、紧衬砌”的原则，开挖后仰拱及时跟上封闭成环。施工中进行超前地质预报，采用先进的量测探测技术对围岩提前做出判断，拟定相应的施工方案。 （二）施工布置 隧道根据施工现场场面状况，采用单向掘进，隧道进口布置一个隧道专业机械化施工队。洞内施工开挖、出渣初期支护与二次衬砌模筑砼平行作业。隧道路面待贯通后从洞口反向施工。根据地形地貌及工期要求，本隧道不设施工支洞。 （三）总体方案 根据磐南隧道围岩情况、及断面设计，结合本承包人现有技术装备力量和多年的隧道施工经验，确定Ⅲ类围岩采用正台阶开挖法施工，Ⅳ类采用全断面开挖法施工。隧道出渣采用侧翻装载机装车，自卸汽车运输。初期支护施作及时可靠，衬砌砼采用机械化作业，二次衬砌采用砼输送车、输送泵和全断面液压衬砌台车相配合的方案。施工过程中加强监测，及时处理分析数据，高速支护参数。开挖前做好超前地质预报、探测工作，根据围岩情况采取相应的施工方案。 二、隧道施工测量控制 为保证隧道贯通精度，拟定如下测量控制方案： 1、地表平面控制 （1）为保证洞口投点的相对精度，平面控制网根据设计提供的控制点和实地地形情况布设精密控制网，并保证洞口附近有二个或二个以上的精密控制网点。（2）地表控制网经过多次复测，复测无误后方可引线进洞的测量工作。 2、洞口联系测量 为保证地面控制测量精度很好地传递到洞内，采用如下洞口控制测量方案：（1）在洞口仰坡完成及洞口施工至设计标高后，在洞口埋设二个稳固的导线控
道路景观工程施工工艺标准 一、苗木种植： （一）施工准备： 1、材料要求：土质疏松、通气、排水良好，石灰渣、炉渣、沥青、混凝土等对植物生长不利的物质和粒径20 公分以上的石块及树根杂草必须清理干净，严禁采用建筑垃圾和粘重板结的死土。 2、机具准备：装运土方机械备有：挖掘机、自卸汽车、翻斗车等，碾压机具为自制的铁滚筒，一般机具备有手推车、铁锹、皮管等。 3、现场准备：确定好土方机械、车辆的行车路线，应事先经过检查。必要时要进行加固加宽等准备工作。 4、高程控制： ⑴水准点和基准点的确定： ①水准点的确定：根据建设单位提供的水准点，用水准仪准确地引测到施工场地附近便于监控的相应位置上，用于监控的水准点位置应牢固、稳定、不下沉、不变形。
②坐标基准点的确定：基准点由业主给定，位置应牢固、稳定、不下沉、不变形，并设置矮护栏加以保护，以免施工中受到损坏。 ⑵设置测量控制网：在绿化施工区域设置测量控制网，包括控制基线、轴线和水平基准点；做好轴线控制的测量与校核。场地整平后设10M×10M 的方格网，在各方格点上做控制桩，并测出各标桩的自然地形标高，作为计算挖、填土方量和施工控制的依据。用经纬仪将图纸上的方格测设到地面上，并在每个交点处立桩木，边界上的桩木依图纸要求设置。 （二）施工工艺： 1、工艺流程： 2、操作工艺： ⑴填土前，对原有设施及树木做出统计，上报甲方，根据甲方意见迁移或挖除，对基土上的洞穴或基底表面上的树
根、垃圾等杂物加以清除干净。 ⑵认真做好土质检验工作。对回填土料的种类、粒径，有无杂物进行检查，以及土料的含水量控制在设计范围之内。 ⑶填土进行分层铺摊：每层铺土的厚度为40-50cm。 ⑷滚压时，轮迹相互搭接，防止漏压或漏夯。长宽比较大时，填土将分段进行。 ⑸地形整理：种植土回填结束后，要进行地形整理，挖高填低，使地形符合施工图要求。同时把表面土壤翻松，并将整理出的石粒和杂物清运掉。 ⑹完工确认：检查是否按设计图纸整平土地，坡度是否适当。 ⑺雨期施工： ①在雨期填方工程施工中，我们将进行尽快连续的完成；工作面不求过大，分层分段逐片进行，并尽量在雨期前完成。 ②在雨期施工时，做好一切防雨措施或方案。
第四章隧道工程建设标准及施工技术 第一节隧道工程设计要求 客运专线铁路的隧道设计是由限界、构造尺寸、使用空间和缓解及消减高速列车进入隧道诱发的空气动力学效应两方面的要求确定的。研究表明，以上两方面要求中，后者起控制作用，但隧道工程设计及施工过程中以隧道横断面的限界、构造尺寸、使用空间为控制要点。 一、隧道横断面有效净空尺寸的选择 在确定隧道横断面有效净空尺寸之前，首先要正确地选择隧道设计参数。高速列车进入隧道时产生的空气动力学效应，与人的生理反应和乘客的舒适度相联系。这就要制定压力波动程度的评估办法及确定相应的阈值，目前较通用的评估参数是相应于某一指定短时间内的压力变化值，如3s或4s内最大压力变化值。我国拟采用压力波动的临界值(控制标准)为3.0Kpa/3s。 根据ORE提出的压力波动与隧道阻塞比关系可以推算出满足舒适度要求时，阻塞比β宜取为：当V=250km/h时，β=0.14；当V=350 km/h时，β=0.11。 隧道横断面形式一般为园形(部分或全部)、具有或没有仰拱的马蹄形断面。而影响隧道横断面尺寸的因素有： (1)建筑限界； (2)电气化铁路接触网的标准限界及接触网支承点和接触网链形悬挂的安装范围； (3)线路数量：是双线单洞还是单线双洞； (4)线间距； (5)线路轨道横断面； (6)需要保留的空间如安全空间，施工作业工作空间等； (7)空气动力学影响； (8)与线路设备的结构相适应。 二、客运专线隧道与普通铁路隧道的不同点 1．当高速列车在隧道中运行时要遇到空气动力学问题，为了降低及缓解空气动力学效应，除了采用密封车辆及减小车辆横断面积外，必须采取有力的结构工程措施，增大隧道有效净空面积及在洞口增设缓冲结构；另外还有其它辅助措施，如在复线上双孔单线隧道设置一系列横通道；以及在隧道内适当位置修建通风竖井、斜井或横洞。 2．客运专线隧道的横断面较大，受力比较复杂，且列车运行速度较高，隧道维修有一定的时间限制，复合衬砌和整体式衬砌比喷锚衬砌安全，且永久性好，故一般不采用喷锚衬
2明洞施工工艺 2.1总则 2.1.1适用范围 本标准适用于采用钻爆法施工的山岭交通隧道和城市交通隧道。 2.1.2编制参考标准及规范 2.1.2.1公路工程技术标准(JTJ001－97)。 2.1.2.2公路隧道勘测规程(JTJ063－85)。 2.1.2.3公路隧道设计规范(JTGD70－2004)。 2.1.2.4公路工程抗震设计规范(JTJ004－89)。 2.1.2.5公路隧道施工技术规范(JTJ042－94)。 2.1.2.6公路工程质量检验评定标准(JTGF80/1-2004)。 2.2术语 2.2.1明洞 明洞是用明挖法修建的隧道。它是在露天的路堑地面上，或是在敞口的基坑内，先修筑结构物，然后再回填覆盖土石。明洞一般修筑在隧道的进出口处，当遇到地质状况差且洞顶覆盖层薄，用暗挖法难以进洞时，或洞口路堑边坡上有落石而危及行车安全时，或铁路、公路、河渠必须在隧道上方通过且不宜做立交桥或涵渠时，均需要修建明洞。 明洞的结构类型因地形、地质和危害程度的不同而有许多种型式，采用最多的是拱式明洞和棚式明洞两种。
2.2.2 拱式明洞 拱式明洞的结构形式与一般隧道基本相似，也是由拱圈、边墙和仰拱或铺底组成。它的内轮廓也和隧道一致。但是，由于它周围是回填的土石，得不到可靠的围岩抗力的支持，因而结构的截面尺寸要略大一些。拱式明洞结构坚固，可以抵抗较大的推力，其适用的范围较广。按照它所在的地位可以分为：路堑对称型、偏压型、半路堑型和半路堑单压型四类。其一般结构型式和适用条件见表2.2.2。 2.2.3 棚式明洞(简称棚洞) 当山坡的坍方、落石数量较少，山体侧向压力不大，或因受地质、地形限制，难以修建拱式明洞时可采用棚式明洞(简称棚洞)。棚式明洞常见的结构类型有墙式、钢架式和柱式三种。其适用条件见表2.2.3和图2.2.3-1、图2.2.3-2、图2.2.3-3。 表 2.2.2
隧道工程施工工艺标准
目录 1 总则 (1) 1.1 目的及范围 (1) 1.2 编制依据 (1) 2 施工准备 (1) 2.1 一般规定 (1) 2.2 技术准备 (1) 2.3 施工人员、材料和设备 (2) 2.4 施工供风、供水、供电 (4) 2.5 弃渣场、自办料场、危险品库 (5) 3 洞口及明洞工程 (6) 3.1 一般规定 (6) 3.2 施工工序 (7) 3.3 施工要点 (7) 4 洞身开挖 (10) 4.1 一般规定 (10) 4.2 施工工序 (11) 4.3 施工要点 (13) 4.4 开挖方法 (16) 4.5 连拱隧道 (21) 4.6 小净距隧道 (24) 5 初期支护与辅助工程措施 (26) 5.1 一般规定 (26) 5.2 喷射混凝土 (27) 5.3 锚杆 (29) 5.4 钢架 (32) 5.5 钢筋网 (34) 5.6 超前锚杆支护 (34) 5．7 超前小导管预注浆支护 (35) 5.8 超前管棚支护 (36) 5.9 超前预注浆 (37) 5.10 地表砂浆锚杆 (39) 5.11 地表注浆 (39) 5.12 初期支护质量要求 (40) 6 仰拱与铺底 (40) 6.1 一般规定 (40) 6.2 施工工序 (41) 6.3 施工要点 (41) 7 防水与排水 (43) 7.1 一般规定 (43) 7.2 施工工序 (44) 7.3 施工防、排水 (45) 7.4 结构防、排水 (47)
8 二次衬砌 (51) 8.1 一般规定 (51) 8.2 施工工序 (52) 8.3 衬砌模板台车 (52) 8.4 施工要点 (55) 8.5 质量要求 (60) 9 路面及附属工程 (61) 9.1 路面 (61) 9.2 设备洞、横通道及预留洞室 (65) 9.3 水沟、电缆沟 (65) 9.4 蓄水池 (65) 9.5 预埋件 (66) 10 超前地质预报与监控量测 (66) 10.1 一般规定 (66) 10.3 监控量测 (70) 11 安全管理与文明施工 (80) 11.1 安全风险评估与管理 (80) 11.2 安全管理 (81) 11.3 文明施工 (82)
路缘石预制和安装施工工艺标准 FHEC – LM – 19 – 2 – 2007 路缘石分为塑性混凝土成型的路缘和天然石路缘石 1适用范围 本工艺标准适用于塑性混凝土路缘的预测和安装，路缘石可用作各种路面工程中的界石、缘石。 2主要应用标准和规范 2.0.1中华人民共和国建材行业标准《混凝土路缘石》（JC 899—2002）2.0.2中华人民共和国建材行业标准《公路工程质量检验评定标准》（土建工程）（JTG F80/1 - 2004）。 3 施工准备 3.1 技术准备 3.1.1熟悉和掌握施工图设计文件及施工现场的地质、水文质料，编制单项工程施工组织设计（一般同中央分隔带施工方案一同编制），向现场技术人员、管理人员、施工人员进行书面的一级技术交底和安全交底。 3.1.2工地试验实对拟使用的材料如水泥、碎石（砾石）、砂等进行检测，同时根据设计标准进行配合比试验，配合试验结报监理和业主中心试验室批准。 3.1.3正式施工前，应检验各种摸具尺寸是否统一，现场试验与室内试验结果是否吻合，各种资源配置是否能保证大面积施工等，并编制作业指导书。
3.2 机具准备 3.2.1拌和设备：JS350型双卧轴强制拌和机。 3.2.2路缘石成型摸板。 3.2.3运输设备：手推车、运输车。 3.2.4检测及施工设备：经纬仪、水平尺。 3.3 材料准备 3.3.1原材料：水泥、碎石（砾石）、砂等由持证材料员和试验员按规定进行检验，确保原材料质量符合相应标准。 3.3.2混凝土配合比设计及试验：按混凝土设计强度要求，由试验作出试验配合比，根据现场材料作出施工配合比，满足路缘石用混凝土的要求。 3.4 作业条件 3.4.1预制场留有足够的空间，以保证预制施工中流水作业线的形成。拌和和预制场地要进行特殊硬化处理，以满足预制施工的需要。 3.4.2在料场备有足够的石料、砂和水泥等原材料时，才可以正常开始路缘石的预制施工，石料可采用碎石或卵石，水泥等原材料等必须经试验室检验合格方可使用，各种材料要做好检验状态表识。 3.4.3 临时电力线路、通风、安全设施准备就绪。 3.4.4 预制现场使用的[配合比友要挂牌进行标示。 3.4.5 施工作业人员要求： 1）施工负责人：负责预制及安装的总体指挥，对工人进行培训、安全技术交底。制定安全紧急救援措施。
三、隧道施工标准化指南(试行) 前言 近十年来，我国和我省高速公路建设发展迅速，高速公路隧道建设施工技术和管理水平有了长足的进步。但施工期间暴露的质量问题仍不少，质量通病也未得到有效遏制。实践表明，亟须推行标准化施工，以促进高速公路隧道工程质量的全面和稳步提高。为此，我部特组织编制了本指南。 福建省高速公路隧道施工标准化指南是在现行隧道设计、施工、验收等相关标准、规范基础上，总结我省多年来隧道建设实践经验编制而成的。该指南着重从工序、技术、工艺和管理的角度对现行标准、规范做进一步补充，旨在消除质量通病，提高施工管理水平，实现隧道施工标准化，确保高速公路隧道工程质量。 为使其更符合高速公路建设实际和更有利于保证工程质量，我省高速公路各参建单位必须认真执行本指南。希望各单位在实践中注意积累资料，总结经验，及时将发现的问题和修改意见反馈我部，以便修订时参考。
目录 1.总则 1.1目的及适用范围 1.2编制说明 1.3章节划分 2.施工准备 2.1 施工场地规划 2.2 四通一平建设 2.3 驻地建设 2.4 拌和站 2.5 弃渣场、自办料场 2.6 技术资料准备 2.7 作业条件准备 3.隧道总体施工工序 3.1分离式隧道 3.2连拱隧道 3.3小净距隧道 4.洞口开挖 4.1施工前提条件 4.2工序 4.3施工技术 4.4施工工艺 4.5施工质量 4.6安全文明 5.隧道洞身开挖 5.1施工前提条件 5.2工序 5.2.1一般要求 5.2.2分离式隧道 5.2.3连拱隧道 5.2.4小净距隧道 5.3施工技术 5.3.1开挖轮廓线的确定 5.3.2钻爆设计一般要求

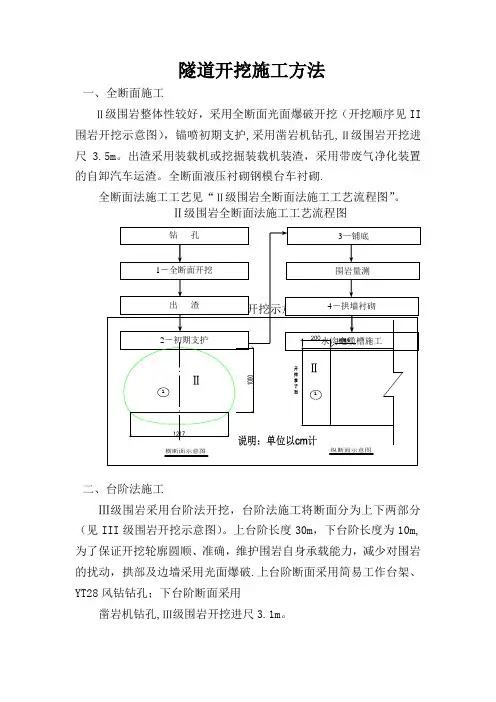

隧道开挖施工方法 一、全断面施工 Ⅱ级围岩整体性较好，采用全断面光面爆破开挖（开挖顺序见II围岩开挖示意图），锚喷初期支护，采用凿岩机钻孔，Ⅱ级围岩开挖进尺3.5m。出渣采用装载机或挖掘装载机装渣，采用带废气净化装置的自卸汽车运渣。全断面液压衬砌钢模台车衬砌。 全断面法施工工艺见“Ⅱ级围岩全断面法施工工艺流程图”。 Ⅱ级围岩全断面法施工工艺流程图 二、台阶法施工 Ⅲ级围岩采用台阶法开挖，台阶法施工将断面分为上下两部分（见III级围岩开挖示意图）。上台阶长度30m，下台阶长度为10m，为了保证开挖轮廓圆顺、准确，维护围岩自身承载能力，减少对围岩的扰动，拱部及边墙采用光面爆破。上台阶断面采用简易工作台架、YT28风钻钻孔；下台阶断面采用 凿岩机钻孔，Ⅲ级围岩开挖进尺3.1m。
