摘要文章以MS发起的主叫通话为例，说明在GSM系统中，实现一次通话所需的信令接续过程。以应用层（L3）的三层连接（RR、MM、CC）为构架，对L豹的通信过程进行分析，介绍每条信令中的一些主要参数以及该信令在通话过程中所起的作用。
关键词信令接续无线资源管理移动性管理呼叫管理
GSM系统使用类似OSI协议模型的简化协议，包括物理层（L1）、数据链路层（L2）和应用层（L3）。L1是协议模型最底层，提供物理媒介传输比特流所需的全部功能。L2保证正确传递消息及识别单个呼叫。在GSM系统中，无线接口（Um）上的L1和L2分别是TDMA帧和LAPDm协议。在网络侧，Abis接口和A接口使用的L1均为E1传输方式，L2分别为LAPD和MTP协议。在Um 接口，MS每次呼叫时都有一个L1和L2层的建立过程，在此基础上再与网络侧建立L3上的通信。在网络侧（A和Abis接口），其L1和L2（SCCP除外）始终处于连接状态。L3层的通信消息按阶段和功能的不同，分为无线资源管理（RR）、移动性管理（MM）和呼叫控制（CC）三部分。
1建立RR连接
RR的功能包括物理信道管理和逻辑信道的数据链路层连接等。
在任何情况下，MS向系统发出的第一条消息都是CH－REQ（信道请求），要求系统提供一条通信信道，所提供的信道类型则由网络决定。CH－REQ有两个参数：建立原因和随机参考值（RAND）。建立原因是指MS发起这次请求的原因，本例的原因是MS发起呼叫，其它原因有紧急呼叫、呼叫重建和寻呼响应等。RAND是由MS确定的一个随机值，使网络能区别不同MS所发起的请求。RAND 有5位，最多可同时区分32个MS，但不保证两个同时发起呼叫的MS的RAND 值一定不同。要进一步区别同时发起请求的MS，还要根据Um接口上的应答消息。CH－REQ消息在BSS内部进行处理。BSC收到这一请求后，根据对现有系统中无线资源的判断，分配一条信道供MS使用。该信道是否能正常使用，还需BTS作应答证实，Abi s接口上的一对应答消息CHACT（信道激活）和CHACK （信道激活证实）完成这一功能。CHACT指明激活信道工作所需的全部属性，包括信道类型、工作模式、物理特性和时间提前量等。
网络准备好合适的信道后，就通知MS，由IMMASS（立即指配）消息完成这一功能。在IM－MASS中，除包含CHACT中的信道相关信息外，还包括随机参考值RA、缩减帧号T、时间提前量TA等。RA值等于BSS系统收到的某个MS 发送的随机值。T是根据收到CH－REQ时的TD－MA帧号计算出的一个取值范围较小的帧号。RA和T值都与请求信道的MS直接相关，用于减少MS之间的请求冲突。TA是根据BTS收到RACH信道上的CH－REQ信息进行均衡时，计算出来的时间提前量。MS根据TA确定下一次发送消息的时间提前量。IMMASS的目的是在Um接口建立MS与系统间的无线连接，即RR连接。MS 收到IM－MASS后，如果RA值和T值都符合要求，就会在系统所指配的新信道上发送SABM帧，其中包含一个完整的L3消息（MP－L3－INF），这条消息在不同的接口有不同的作用。在Um接口，SABM帧是LAPDm层上请求建立一个多帧应答操作方式连接的消息。系统收到SANM帧后，回送一个UA
帧，作为对SABM帧的应答，表明在MS与系统之间已建立了一条LAPDm通路；另外，此UA帧的消息域包含同样一条L3消息，MS收到该消息后，与自己发送的SABM帧中相应的内容比较，只有当完全一样时，才认为被系统接受。
L3消息中包含MS的IMSI，IMSI对每个MS是唯一的，这可保证在该信道上只有一个MS可接入系统。在Abis接口，这条消息是ESTIND（建立
指示），用来通知已建立LAPDm连接，作为对IMMASS消息的应答。
在SANM帧中，透明传输到MSC的L3消息是A接口的第1条L3消息。尽管A接口的MTP连接在通话前已经建立，但对每个呼叫，在L2还要建立一个SCCP 的连接。L3消息包含在A接口上SCCP的请求建链消息（CR）中传递。如请求被允许，A接口的第1条下行消息将包含在SCCP层的连接证实（CC）帧中。对SCCP层来说，CR与CC的交换是源参考地址与目的参考地址的交换。在同样的信令点码下，不同的呼叫具有不同的源地址和目的地址。
A接口上第1条消息传递完后，MS与系统之间就建立了RR连接，RR实体通知MM子层已进入专用模式。在专用模式下，MM子层和CC子层负责发送所有L2层上的消息。除了错误指示和释放本地链路以外，均由RR子层直接处理。2建立MM连接正常情况下，要建立MM连接必须先有RR连接。RR建立后的第一个步骤是鉴权（AUTH），即鉴定移动用户的身份。在AU－THREQ（鉴权请求）中有两个参数：CIP KEY No（加密键号）和AUT RAND（鉴权随机值）Q CIPKEY No与每个MS的密匙Kc相对应，由网络计算出来送到MS，目的是毋须调用AUTH过程，就可直接由MS的IMSI和CM－SERV－REQ中的CIP KEY No参数得到Kc。ATU RAND供MS计算鉴权响应值SRES。MS的SIM 中存有4个与鉴权和加密相关的数据：鉴权算法A3、加密序列算法A8、加密算法A5和移动用户个人鉴权键Ki。其关系如下：Kc=A8（RAND，Ki），SRES=A3（RAND，Ki），加密数据流=A5（user data，Kc）。SRES是MS对AUTH REQ 的响应值，在AUTH RES中传递。网络中存储了与每个IMSI相对应的
Ki值，网络根据计算出的SRES值和MS回送的SRES值，可对MS的身份进行鉴定。Kc用于鉴权后的加密过程，加密算法A5由网络指定，但MS必须支持该算法。在加密命令CIP－M-COM中，指出了每个MS支持的A5算法类型，还指定了MS的回送消息中是否包括IMEISV参数。对MS的身份识别及无线信道传输加密过程完成后，建立呼叫所需的MM连接已经建立，
可以向更高层（CC子层）提供呼叫信息的传递功能。
3建立CC连接
MS向网络发SETU（建立）消息，请求建立呼叫，消息内容包括：（1）此次呼叫请求的具体业务种类及MS能提供的承载能力，包括信息传输要求、发送方式、编码标准及可使用的无线信道类型；（2）被叫用户号码，包括被叫号码类型和编码方案。网络收到SETUP消息，若接受请求，就回送CALL PROC（呼叫处理），表明正在处理呼叫，主叫MS处于等待状态。网络开始寻找被叫用户，若被叫也是GSM系统用户，其接入网络的方式与主叫类似。不同点有：（1）被叫MS收到网络发出的PAGINC（寻呼）消息后，才会提出信道请求；（2）被叫MS在与网络建立CC连接时，先由网络发下行的SETUP消息，
MS回送CALLCONF（呼叫证实）消息。在CALL，PROC或CALL，CONF后，网络与MS之间CC层的连接建立。
后续的CC层消息ALERT（振铃）、CON－NECT（连接）及其应答消息，分别对应MS振铃和用户搞机动作。网络收到被叫的ALERT消息，再向主叫MS 发送同样的ALERT消息，使主叫知道当前的通话接续状态，即通常打电话时听到的振铃声。收到振铃声后，主叫等待被叫摘机，该动作在信令接续上反映为CONNECT（连接）消息。完成对CONNECT消息的应答后，主被叫双方进入正常通话状态，直到有一方关机，通话结束。传递信令使用的是SDCCH或FACCH，MS通话必须在TCH信道上进行。为此，网络分配给MS一条TCH信道，分配方式与IMMASS类似，不同点在于指配的发起是由MSC的ASS－REQ
（指配请求命令）开始的。BSC根据ASS－REQ的信息，激活相应的无线信道，根据ASS－REQ中指定业务的相应信息，确定该无线信道的类型。由CHACT
指定无线资源，包括信道频率、时隙和跳频等内容。
4连接话音通路
GSM系统业务的数据传递采用电路模式，在主叫与被叫之间有一条物理通路。建立这样一条通路有两个要求：（1）为传递通信的不同路由段分配一定的信道资源；（2）将各段信道连接在一起。
信道资源包括Um接口的无线信道和A接口的PCM链路信道。无线信道由CHACT说明，A接口的地面信道由ASS－REQ说明。
各个信道的连接是一个接路过程。收到ASS－REQ后，BSC将A接口的地面信道和Um接口的无线信道连接在一起。收到CONNECT后，MSC将A接口的地面信道和网络内使用的信道连接在一起。在MS内部也有类似的接路过程。主叫方收到ALERT消息后，接通内部的话音通路；被叫端的用户（GSM用户）在发送CON－NECT时，接通MS内的话音通路。
5呼叫断续处理
5.1清除CC连接和MM连接
当一方用户挂机时，开始清除通信连接。从L3的CC子层开始清除，最终到L1。以主叫MS先挂机为例。MS发送DISCON－NECT（断开连接）消息，指明呼叫清除的发起端及清除原因。网络收到DISCONNECT后，停止所有的CC连接定时器，清除业务信道在网络中的连接，向MS发送RELEASE（呼叫释放），通知它网络正在释放CC层的连接。MS收到消息后，停止所有CC连接定时器，
释放MM连接，向网络发送RELCMP，本身进入
“NULL”（空闲）状态。这时，在MS侧，L3的连接已经全部释放完毕，但MS 不能自己拆除L2层的连接，要等待网络的释放命令。网络收到RELCMP（呼叫释放完成）后，释放MM连接，返回到“NULL”状态。
CC层和MM层的连接释放完毕后，网络启动SCCP连接的释放，释放及应答消息分别为CLRCOM（清除）和CLRCMP（清除完成）。
5.2释放RR连接
RR连接释放的目的是去活正在使用的专用信道，专用信道释放后，MS返回到IDLE（空闲）状态。RR连接释放的命令是CHREL（信道释放），包括释放原因（正常释放、超时、切换失败等）。MS收到CHREL后，启动定时器，回送一条LAPDm层的DISC消息，准备断开连接。当DISC消息被系统的UA消息证实或定时器超时后，MS去活所有信道，返回到空闲模式。
RR连接释放后，停止系统在TCH信道的伴随信道SACCH上发送DESACCH（去活SACCH信道），并在TCH信道上发送RFCHREL（无线信道释放）及其应答。与RFCHREL相对应，L1的连接也被清除，以减小或关闭系统在该信道的发射功率。
6其它
6.1选择TCH信道分配时间
在一次通话过程中，MS先后使用了SDCCH和TCH两种不同类型的信道，分别用于信令和话音传递。网络根据对SDCCH和TCH使用的分配原则，可以在不同时间点，给MS分配TCH信道，有三种方式：早分配、特早分配和晚分配。TCH的指配可在CC连接建立后马上进行，也可等收到ALERT消息后再指配。前者称为早分配，后者为晚分配。分配的早晚会影响系统占用SDCCH或TCH 信道的时间。晚分配的SD－CCH信道占用时间长，可能导致TCH信道还有空闲时，由于SDCCH信道资源的缺乏而使呼叫失败，但可提高TCH信道的成功使用率。在ALERT后，主被叫均处于接通状态，一旦被叫用户搞机，TCH信道就可被成功使用。在早分配中，若被叫用户连接失败，会导致分配给主叫用户使用的TCH信道实际上不能使用，降低了使用率，但提高了SDCCH的容量。特早分配是在IMMASS时就直接分配一条TCH信道，但仅作为信今信道使
用，在CC连接建立后，再利用信道模式修改命令，改为TCH信道。特早分配没有为信今信道专门分配独立的物理信道，使可同时通话的用户数最多，减少了呼叫建立的缓冲过程。当系统可用于通信的N个信道都被占用时，新的用户就不能接入。实际上在通话前，MS与网络间还需要时间进行初期的信令通信，在这段时间内，原来通话的用户有可能已结束通话，可以建立新的呼叫。目前特早分配方式使用较少，早分配方式使用较多。
6.2识别MS身份
TMSI是网络分配给每个移动用户的临时身份码，只在一个位置区域内有效。为了提高MS用户的保密性，信令通信可首先使用TMSI代替IMSI。如果网络识别TMSI号码，接续流程可以继续；若不能识别TMSI（MS从一个位置区进入另一个位置区），就会要求MS重新上报IMSI号码。若该号码有效，通信继续，同时网络还会给该移动用户分配一个新的TMSI号码。这个接续过程紧跟在A
接口的第一个L3消息之后。
6.3重新分配TMSI
无论当前MS使用的TSMSI是否能被系统识别，出于对用户身份保密的考虑，在每次通信时，网络部可为MS重新分配一个TMSI。T MSI的重新分配过程一般是在加密完成之后，SETUP建立之前。对应于TMSI重新分配命令，MS有一个回应的TMSI分配完成消息。
6.4提前发送功率控制信息
根据系统配置，MS可以决定在AUTHREQ后是否上报MS的处理能力，消息名称为CLASSMRAKCHANGE，内容与建立指示中的一样，只是更详细说明了MS支持的加密算法。在建立指示中，只说明是否支持A5／1、A5／2和A5／3 ；而在CLAMARK－CH中，进一步说明是否支持A5／4～A5／7算法。网络收到此消息后先回送MSPWRCTRL消息，说明MS可使用的功率范围，以及与此MS相应的TRX所需的发射功率。在加密过程中，使用加密算法的信息，MS是否需要提前发送这条消息，由网络侧的系统消息3说明。
Issue 3.3 课程说明 课程介绍 GSM通信流程包括两方面的内容：呼叫基本流程，信令基本流程。其中，呼叫流程主要包含：移动主叫流程，移动被叫流程，汇接呼 叫流程。信令基本流程主要包含：鉴权流程，位置登记流程，呼叫重建流程，BSC内部切换流程，BSC间切换流程，MSC间切换流 程，移动始发短消息流程，移动终结短消息流程，定向重试流程。 这些流程从系统的角度描述了移动用户经常发生的行为，描述了GSM的几个组成部分在呼叫流程、信令流程中的相互关系，对移动性 特征做重点说明。 课程目标 本课程的重点是介绍GSM系统的协同工作过程，涉及内容包含：呼叫、位置更新、切换、短消息。对流程的介绍突出了移动特征，具 体的信令细节本课程不做描述，可以参考ETSI的GSM规范获得更加详细的内容。 通过学习本课程，可以基本掌握： ●移动用户做位置登记的信令过程； ●移动用户做主叫的信令过程； ●移动用户做被叫的信令过程； ●MSC做汇接呼叫的信令过程； ●BSC内切换信令过程； ●BSC间切换的信令过程； 1
Issue 3.3 ●MSC间切换的信令过程； ●呼叫重建的信令过程； ●定向重试的信令过程。 对这些信令流程学习之后，对GSM系统的原理会有更加深刻的了解，对每个功能实体（MS，BTS，BSC，MSC，VLR，HLR）的功 能有更加深刻的体会。 相关资料 ETSI关于GSM的规范，主要是：GSM0408，GSM0808，GSM0902。 2
Issue 3.3 第1章呼叫过程的信令分析 对一次发生在移动用户间的呼叫来说，信令流程可以分为三个相对独立的部分： ●主叫移动用户部分 ●被叫移动用户部分 ●拆线部分 1.1 主叫信令流程 移动用户做主叫时的信令过程从MS向BTS请求信道开始，到主叫用户TCH指配完成为止。一般来说，主叫经过几个大的阶段：接 入阶段，鉴权加密阶段，TCH指配阶段，取被叫用户路由信息阶段。 接入阶段主要包括：信道请求，信道激活，信道激活响应，立即指配，业务请求等几个步骤。经过这个阶段，手机和BTS（BSC）建 立了暂时固定的关系。 鉴权加密阶段主要包括：鉴权请求，鉴权响应，加密模式命令，加密模式完成，呼叫建立等几个步骤。经过这个阶段，主叫用户的身 份已经得到了确认，网络认为主叫用户是一个合法用户，允许继续处理该呼叫。 TCH指配阶段主要包括：指配命令，指配完成。经过这个阶段，主叫用户的话音信道已经确定，如果在后面被叫接续的过程中不能接 通，主叫用户可以通过话音信道听到MSC的语音提示。 取被叫用户路由信息阶段主要包括：向HLR请求路由信息；HLR向VLR请求漫游号码；VLR回送被叫用户的漫游号码；HLR向MSC 回送被叫用户的路由信息（MSRN）。MSC收到路由信息后，对被叫用户的路由信息进行分析，可以得到被叫用户的局向。然后进行 话路接续。 3

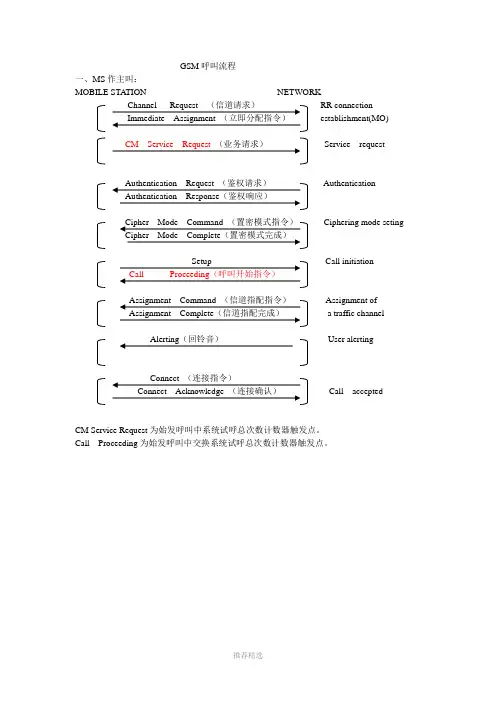

主要信令接续流程 为了对GSM系统的整体工作流程有进一步的认识，本节描述几种主要接续流程。 移动客户至固定客户出局呼叫流程 移动台始发呼叫框图见图8－14，流程图见图8－15。 图8－14 移动台始发呼叫框图
图8－15 MS始发呼叫流程图 图中流程说明如下： (1) 在服务小区内，一旦移动客户拨号后，移动台向基站请求随机接入信道（RACH）。 (2) 在移动台MS与移动业务交换中心MSC之间建立信令连接的过程。AGCH允许接入信道 (3) 对移动台的识别码进行鉴权，如果需加密则设置加密模等，进入呼叫建立的起始阶段。 (4) 分配业务信道的过程。 (5) 采用七号信令的客户部分(1SUP／TUP)，建立与固定网(ISDN／PSTN)至被叫客户的通路，并向被叫客户振铃，向移动台回送呼叫接通证实信号。 (6) 被叫客户取机应答，向移动台发送应答连接消息，最后进入通话阶段。
手机主叫的时候发起的第一条消息是在Um接口上的Channel request 消息，然后BTS 对这个消息进行转发，在A-bis 接口上我们看到Channel required。Channel request我们可以理解为信道请求，在BTS与BSC之间的Channel required我们通常叫做信道申请。 BSC收到这个Channel required 以后它会返回一个Channel active，在这个Channel active 里面有一个非常重要的信息，就是BSC对BTS激活的这个目标信道的相关描述。BTS激活这个信道以后会返回一个Channel active ACK。
1
Issue 3.3 第1章呼叫过程的信令分析 对一次发生在移动用户间的呼叫来说，信令流程可以分为三个相对独立的部分： ●主叫移动用户部分 ●被叫移动用户部分 ●拆线部分 1.1 主叫信令流程 移动用户做主叫时的信令过程从MS向BTS请求信道开始，到主叫用户TCH指配完成为止。一般来说，主叫经过几个大的阶段：接 入阶段，鉴权加密阶段，TCH指配阶段，取被叫用户路由信息阶段。 接入阶段主要包括：信道请求，信道激活，信道激活响应，立即指配，业务请求等几个步骤。经过这个阶段，手机和BTS（BSC）建 立了暂时固定的关系。 鉴权加密阶段主要包括：鉴权请求，鉴权响应，加密模式命令，加密模式完成，呼叫建立等几个步骤。经过这个阶段，主叫用户的身 份已经得到了确认，网络认为主叫用户是一个合法用户，允许继续处理该呼叫。 TCH指配阶段主要包括：指配命令，指配完成。经过这个阶段，主叫用户的话音信道已经确定，如果在后面被叫接续的过程中不能接 通，主叫用户可以通过话音信道听到MSC的语音提示。 取被叫用户路由信息阶段主要包括：向HLR请求路由信息；HLR向VLR请求漫游号码；VLR回送被叫用户的漫游号码；HLR向MSC 回送被叫用户的路由信息（MSRN）。MSC收到路由信息后，对被叫用户的路由信息进行分析，可以得到被叫用户的局向。然后进行 话路接续。 2
Issue 3.3 主叫过程的信令流程如后面的图所示。 注意: 应该注意的是：从VLR到HLR/AUC取鉴权集的过程不是必须的。 VLR到HLR/AUC取鉴权集时，HLR每次送5组，本次使用一组，另外4组保存在VLR中供后续的鉴权过程使用。只有当VLR中的 鉴权集使用完毕，VLR才发起向HLR/AUC取鉴权集的过程。 另外，如果MSC通过对被叫用户的MSRN的分析得知被叫用户是本局用户，那么就不会向其它MSC发送初始地址消息（IAI/IAM）， 而是根据被叫用户的位置区直接通知本局BSC对被叫用户发起寻呼。如果被叫用户非本局用户，则通过信令路由分析，通过适当的链 路向目的MSC发IAI消息，以建立话路。 主叫接入阶段、鉴权阶段主要信令： 3
1.5 切换 1.5.1 切换的起因： 1）无线标准 ●信号质量 ●场强MS和/BTS接收电平 ●MS—BTS距离 ●改善干扰与功率控制（选择在确保正常通信质量的情况下切换的小区以尽量减 少MS传输功率从而改善干扰） 2）网络标准 ●话务负荷（防止小区拥塞，均化话务；但扰乱了小区规划并增加了对周围区 域的干扰强度），只在出现特殊事件，局部地区产生峰值时暂时使用，如举行 运动会，交易会。发生自然灾害时等。 ●O&M原因，应操作维护方面的需要 1.5.2 切换启动方式 1） BSC根据管理标准而检测到无线传输原因而执行切换判决 ●MS测量周围邻近小区下行信号电平和质量，以搜寻可供选择的BTS，并将结 果报告正在服务的BTS ●正在服务的BTS对MS上行信号电平，质量和距离进行测量 ●MS测量结果与BTS测量结果送往BSC进行处理，BSC根据传输质量标准作 出切换判决 2）MSC询问切换候选人 由于MSC业务的原因，MSC希望确定是否能够切换到MS所指定的小区，则 MSC发“切换候选者询问”消息到BSS，希望BSS识别在某一特定小区可以 切换到另一些小区的切换候选者数目，消息中包含最大候选者的数目。 1.5.3切换类型 1）内部切换 由BSS控制进行，MSC不参与介入切换控制过程：BSS仅在切换完成后发送“切 换完成消息”到MSC。内部切换有几种类型： ●小区切换 同一个无线频道的话务信道之间 不同的无线频道之间 ●同基站内小区间切换 2）外部切换（MSC参与控制切换过程） ●同MSC内不同基站间切换 ●同PLMN不同MSC只基站间切换 ●不同PLMN的基站间切换，GSM未定义
摘要文章以MS发起的主叫通话为例，说明在GSM系统中，实现一次通话所需的信令接续过程。以应用层（L3）的三层连接（RR、MM、CC）为构架，对L豹的通信过程进行分析，介绍每条信令中的一些主要参数以及该信令在通话过程中所起的作用。 关键词信令接续无线资源管理移动性管理呼叫管理 GSM系统使用类似OSI协议模型的简化协议，包括物理层（L1）、数据链路层（L2）和应用层（L3）。L1是协议模型最底层，提供物理媒介传输比特流所需的全部功能。L2保证正确传递消息及识别单个呼叫。在GSM系统中，无线接口（Um）上的L1和L2分别是TDMA帧和LAPDm协议。在网络侧，Abis接口和A接口使用的L1均为E1传输方式，L2分别为LAPD和MTP协议。在Um 接口，MS每次呼叫时都有一个L1和L2层的建立过程，在此基础上再与网络侧建立L3上的通信。在网络侧（A和Abis接口），其L1和L2（SCCP除外）始终处于连接状态。L3层的通信消息按阶段和功能的不同，分为无线资源管理（RR）、移动性管理（MM）和呼叫控制（CC）三部分。 1建立RR连接 RR的功能包括物理信道管理和逻辑信道的数据链路层连接等。 在任何情况下，MS向系统发出的第一条消息都是CH－REQ（信道请求），要求系统提供一条通信信道，所提供的信道类型则由网络决定。CH－REQ有两个参数：建立原因和随机参考值（RAND）。建立原因是指MS发起这次请求的原因，本例的原因是MS发起呼叫，其它原因有紧急呼叫、呼叫重建和寻呼响应等。RAND是由MS确定的一个随机值，使网络能区别不同MS所发起的请求。RAND 有5位，最多可同时区分32个MS，但不保证两个同时发起呼叫的MS的RAND 值一定不同。要进一步区别同时发起请求的MS，还要根据Um接口上的应答消息。CH－REQ消息在BSS内部进行处理。BSC收到这一请求后，根据对现有系统中无线资源的判断，分配一条信道供MS使用。该信道是否能正常使用，还需BTS作应答证实，Abi s接口上的一对应答消息CHACT（信道激活）和CHACK （信道激活证实）完成这一功能。CHACT指明激活信道工作所需的全部属性，包括信道类型、工作模式、物理特性和时间提前量等。 网络准备好合适的信道后，就通知MS，由IMMASS（立即指配）消息完成这一功能。在IM－MASS中，除包含CHACT中的信道相关信息外，还包括随机参考值RA、缩减帧号T、时间提前量TA等。RA值等于BSS系统收到的某个MS 发送的随机值。T是根据收到CH－REQ时的TD－MA帧号计算出的一个取值范围较小的帧号。RA和T值都与请求信道的MS直接相关，用于减少MS之间的请求冲突。TA是根据BTS收到RACH信道上的CH－REQ信息进行均衡时，计算出来的时间提前量。MS根据TA确定下一次发送消息的时间提前量。IMMASS的目的是在Um接口建立MS与系统间的无线连接，即RR连接。MS 收到IM－MASS后，如果RA值和T值都符合要求，就会在系统所指配的新信道上发送SABM帧，其中包含一个完整的L3消息（MP－L3－INF），这条消息在不同的接口有不同的作用。在Um接口，SABM帧是LAPDm层上请求建立一个多帧应答操作方式连接的消息。系统收到SANM帧后，回送一个UA 帧，作为对SABM帧的应答，表明在MS与系统之间已建立了一条LAPDm通路；另外，此UA帧的消息域包含同样一条L3消息，MS收到该消息后，与自己发送的SABM帧中相应的内容比较，只有当完全一样时，才认为被系统接受。
---------------------------------------------------------------最新资料推荐------------------------------------------------------ GSM通信流程(非常全面) MA000003 GSM 通信流程 Issue 3.3课程说明课程说明课程介绍GSM 通信流程包括两方面的内容：呼叫基本流程，信令基本流程。 其中，呼叫流程主要包含：移动主叫流程，移动被叫流程，汇接呼叫流程。 信令基本流程主要包含：鉴权流程，位置登记流程，呼叫重建流程，BSC 内部切换流程，BSC 间切换流程，MSC 间切换流程，移动始发短消息流程，移动终结短消息流程，定向重试流程。 这些流程从系统的角度描述了移动用户经常发生的行为，描述了GSM 的几个组成部分在呼叫流程、信令流程中的相互关系，对移动性特征做重点说明。 课程目标本课程的重点是介绍 GSM 系统的协同工作过程，涉及内容包含：呼叫、位置更新、切换、短消息。 对流程的介绍突出了移动特征，具体的信令细节本课程不做描述，可以参考 ETSI 的 GSM 规范获得更加详细的内容。 通过学习本课程，可以基本掌握： ? 移动用户做位置登记的信令过程； ? 移动用户做主叫的信令过程； ? 移动用户做被叫的信令过程； ? MSC 做汇接呼叫的信令过程； ? BSC 内切换信令过程； ? BSC 间切换的信令过程；1 1/ 118
MA000003 GSM 通信流程 Issue 3.3课程说明? MSC 间切换的信令过程； ? 呼叫重建的信令过程； ? 定向重试的信令过程。 对这些信令流程学习之后，对 GSM 系统的原理会有更加深刻的了解，对每个功能实体（MS，BTS，BSC，MSC，VLR，HLR）的功能有更加深刻的体会。 相关资料ETSI 关于 GSM 的规范，主要是：GSM0408，GSM0808，GSM0902。 2
G LO B A L SY ST EM FO R M O BIL E C O M M U N IC A T IO N S R 网络优化技术文件 2000年11月8日上海大唐移动通信设备有限公司
上海大唐移动通信设备有限公司 第1页 共1页 目 录 1. BSS 系统中的信令应用 (1) 2. BSS 系统的信令模型 (2) 3. 各层信令在BSS 系统中的作用 (5) 4. 移动主叫流程 (16) 5. 移动被叫流程 (33) 6. 位置更新流程 (51) 7. 小区内切换流程 (62) 8. 小区间切换流程 (66) 9. 外部切换流程 (72) 10. 定向重试流程 (79)
上海大唐移动通信设备有限公司 第1页 共84页 1. BSS 系统中的信令应用 作为GSM 移动通信系统，主要实现一种任何时间、任何地点、任何通信对象之间的通信。那么在这样一个通信过程中，通信对象之间不仅要传送对通信对象有用的语音及数据，还包括一些信令。在BSS 系统中，涉及到的信令如图 1，其主要内容有： ● 七号信令（NO.7）：在MSC 和BSC 之间传送； ● D 信道的链路接入规程（LAPD ）：在BSC 和BTS 之间传送； ● Dm 信道的链路接入规程（LAPDm ）：在BTS 和MS 之间传送。 图 1 BSS 系统中的信令应用
上海大唐移动通信设备有限公司 第2页 共84页 2. BSS 系统的信令模型 2.1 概述 在GSM 移动通信系统中，BSS 系统的信令模型采用了一般的OSI 七层协议中的低三层协议，从低到高依次包括： ● 第一层（L1）：物理层 ● 第二层（L2）：链路层 ● 第三层（L3）：网络层 BSS 系统的信令模型如图 2。 图 2 BSS 系统信令模型 其中各层协议的含义如下： LAP_Dm ：Dm 信道的链路接入规程 B T S M S B S C M SC L 1L 2 L 3
