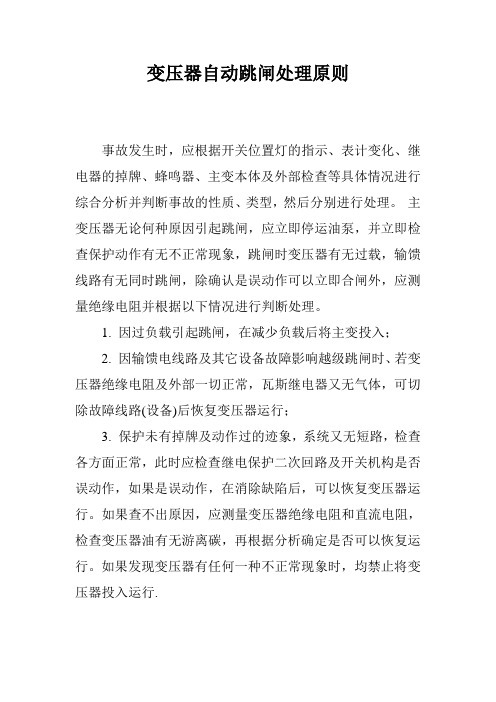

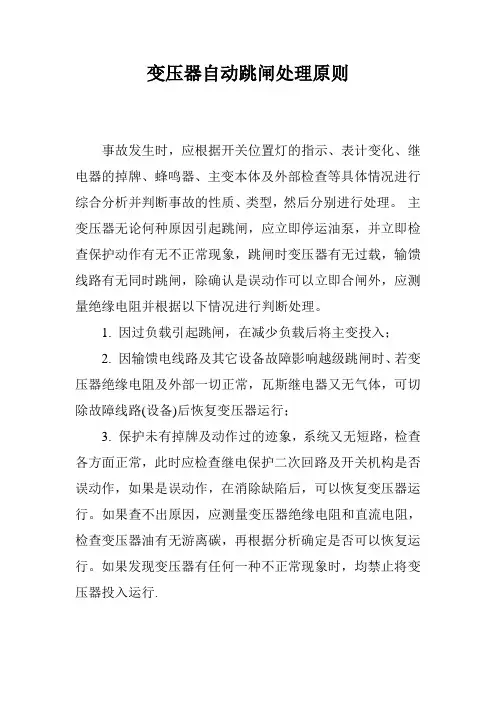

在变压器自动跳闸时，如有备用变压器，应将备用投入，以检查自动跳闸的原因。若无备用，则检查变压器跳闸是何种保护动作，以及变压器跳闸时有何外部现象，若检查证明变压器跳闸不是内部故障所致，而是由于过负荷、外部短路或保护装置二次回路故障所引起，则可不经内部检查即可投入。如有故障，则经消除后再行送电
变压器自动跳闸时，应立即进行全面检查并查明跳闸原因再作处理。具体的检查内容有：
(1) 根据保护的动作掉牌或信号、事件记录器及其它监测装置来显示或打印记录，判断是否是变压器故障跳闸；
(2) 检查变压器跳闸前的负荷、油位、油温、油色，变压器有无喷油、冒烟，瓷套有否闪络、破裂。压力释放阀是否动作或其它明显的故障迹象，作用于信号的气体继电器内有无气体等；
(3) 分析故障录波的波形；
(4) 了解系统情况，如保护区内区外有无短路故障及其它故障等。
若检查结果表明变压器自动跳闸不是变压器故障引起，则在外部故障排除后，变压器可重新投入运行。
若检查发现下列情况之一者，应认为变压器内部存在故障，必须进一步查明原因，排除故障，并经电气试验、色谱分析以及其它针对性的试验证明故障确已排除后，方可重新投入运行。
a) 瓦斯继电器中抽取的气体分析判断为可燃性气体；
b) 矿用变压器有明显的内部故障特征，如外壳变形、油位异常、强烈喷油等；
c) 变压器套管有明显的闪络痕迹或破损、断裂等；
d) 差动、瓦斯、压力等继电保护装置有两套或两套以上动作。

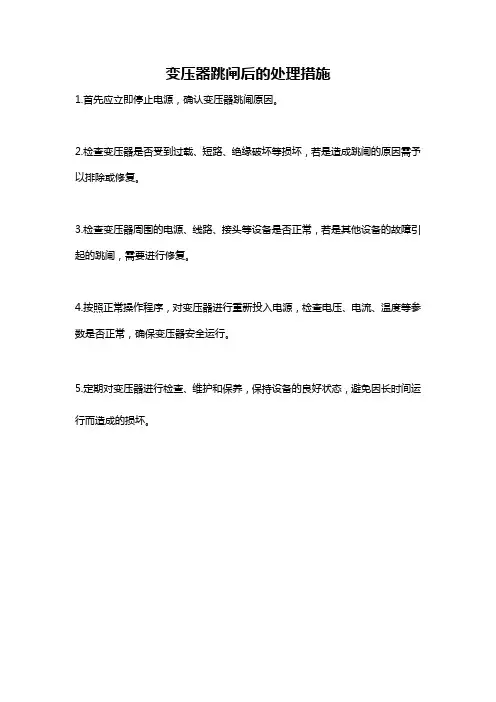

变压器自动跳闸后的处理
大家可能碰到过这种问题，变压器自动跳闸了。下面就来介绍下跳闸后的处理方式
1) 矿用变压器跳闸时，首先确认变压器高、低压侧开关均已跳闸，否则手动断开。如有备用变压器，应迅速投入。有母联开关的，检查母线联络开关是否自动切换成功;否则，确认没有母线保护动作，可能手动合一次联络开关。
2) 就地检查变压器本体及引出线等一次回路进行检查，有无冒烟、着火、绝缘烧焦气味、有无短路放电痕迹及开关保护动作情况。
3) 如主变、高厂变自动跳闸时，发电机将解列，立即检查厂用电切换情况，如果厂用电切换装置未动作，确认高厂变低压侧开关均断开，确认6kV母线无保护动作，在检查6KV母线无明显故障的情况下,可手动切换一次，不成功则不得再切。
4) 根据保护装置动作情况、录波图和变压器跳闸时的象征确定变压器是内部故障还是外部故障，如经检查证明是人为因素、外部短路，变压器过负荷或二次回路故障、保护误跳闸等原因所引起，变压器停电测绝缘合格则允许试送;若查明是内部故障
时，应进行检查和试验，以查明故障。主变压器内部故障跳闸后,应立即停止潜油泵运行。https://www.doczj.com/doc/bb16825372.html,
变压器停送电的操作顺序有哪些规则来源：国家电力信息网作者：佚名发布日期：2008-5-28 18:22:59 (阅21次) 关键词:电力 变压器停送电的操作顺序有哪些规则 主变压器停电操作的顺序是:停电时先停负荷侧，后停电源侧，送电操作顺序是，先送电源侧，再送负荷侧，这是因为: 1)从电源侧向负荷侧送电，如有故障，便于确定故障围，及时作 出判断和处理，以免故障蔓延扩大; 2)多电源的情况下，先停负荷可以防止变压器反充电，若先停电源侧，遇有故障可能造成保护装置误动或拒动，延长故障切除时 间，并可能扩大故障围; 3)当负荷侧母线电压互感器带有低频减负荷装置，而未装电流闭锁时，一旦先停电源侧开关，由于大型同步电机的反馈，可能使 低频减负荷装置误动。 电压互感器和电流互感器在作用原理上有什么区别 主要区别是正常运行时工作状态很不相同，表现为： 1)电流互感器二次可以短路，但不得开路；电压互感器二次 可以开路，但不得短路；
2)相对于二次侧的负荷来说，电压互感器的一次阻抗较小以至可以忽略，可以认为电压互感器是一个电压源；而电流互感器的一次却阻很大，以至可以认为是一个阻无穷大的电流源。 3)电压互感器正常工作时的磁通密度接近饱和值，故障时磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远 远超过饱和值。 继电保护及二次回路：对继电保护装置有哪些基本要求要求是：选择性、快速性、灵敏性、可靠性。 ⑴选择性：系统中发生故障时，保护装置应有选择地切除故障部 分，非故障部分继续运行； ⑵快速性“短路时，快速切除故障这样可以①缩小故障围，减少短路电流引起的破坏；②减少对用记的影响；③提高系统的稳定 性； ⑶灵敏性：指继电保护装置对保护设备可能发生的故障和正常运行的情况，能够灵敏的感受和灵敏地作，保护装置的灵敏性以灵 敏系数衡量。 ⑷可靠性：对各种故障和不正常的运方式，应保证可靠动作，不 误动也不拒动，即有足够的可靠。
高低压停送电操作规程 一、操作注意事项 1、合闸前应检查高压开关、低压总开关、母联开关、以及各支路开关和相配套的刀闸是否在关的位置，对设备检修后的合闸操作还应检查各回路是否有接地线未解除，有关设备是否已恢复原状，要认真核实接线无误后方可进行倒闸操作。 2、合闸前要根据一次系统图供电回路和现场实际的用电情况对号操作，做好保证安全的组织措施和技术措施，做好符合现场实际的安全措施，方可操作，在操作过程中即使有很小的疑问也必须弄清再行操作。 3、高压操作时应由二人进行，一人监护，一人操作。 二、停送电操作原则 1、送电原则：要按先合刀闸、后合负荷开关；先合高压开关，后合低压开关；先合电源侧刀闸，后合负荷侧刀闸；先合电源侧开关，后合负荷侧开关的原则进行。 2、停电顺序：与上述操作原则相反。 三、送电流程 （一）送电流程 1、检查设备复位情况。 2、拆除停电时挂的标示牌。 3、拆除停电后挂的所有接地线解除接地刀闸。 4、合上高压电源进线刀闸，检查电压指示。 5、合上需送电的高压支路电源进线刀闸。 6、合上需送电的高压负荷开关。 7、检查变压器各相、线电压是否为380/220V。 8、合上低压进线电源侧刀闸。 9、合上低压进线侧空气开关。 10、根据运行情况确定是否合母联刀闸、开关。 11、合上电源切换柜进线刀闸。 12、合上电源切换柜断路器，并把KK开关转至手动位。 13、根据要求合上各支路电源进线刀闸、断路器。 14、投入无功补偿装置并转入自动运行。 15、检查各主干及支路电源是否对称，各电气元件是否发热过载。
（二）全部停电工作流程： 1、把电容柜控制器的开关转至手动位置并逐组切除。 2、拉开电容柜断路器、刀闸并放电。 3、切断各支路送电断路器及支路电源进线刀闸。 4、把电源切换柜及发电机控制柜KK开关扳至停止位置。 5、切断母联开关及母联刀闸。 6、切断各路低压电源进线主空气开关及低压主开关电源刀闸。 7、切断各支路高压断路器及高压支路隔离开关。 8、切断高压电源进线总负荷开关及总刀闸（隔离开关）。 10、对高低压侧电源进出线、母线、变压器、电容器、电缆及开关，刀闸上下各侧进线反复验电，并充分放电。验电时应反复试验验电器证明验电器完好。 11、在可能来电的各侧分别装设接地线（先接地端、后接导体端）并合上高压支路接地刀闸。 12、在可能来电的各机房，开关柜分别立即上锁并悬挂“线路有人工作，严禁合闸”的标识牌。
浅议变压器常见故障及处理 令狐采学 摘要：变压器在电力系统的安全、平稳运行中起着至关重要的作用。本文从变压器的结构和原理入手，结合我场变压器的实际情况，针对实际变电运行中变压器的主要异常现象和原因进行分析，提出一些自己的观点。 关键词：变压器原理结构参数异常处理 引言：电力是现在工业的主要能源，并且电能的输送能量之大、距离之远也决定了必须采用超高压输送电能，以减少此过程中的损耗。而实际中由于发电机结构上的限制，通常只能发出10kv 的电压，因此，必须经过变压器的升压才可以完成电能的输送。变压器也理所应当成为电力系统中核心设备之一。如果变压器出现了故障，就会在很大程度上影响电能的输送以及正常的变电运行，所以能够掌握和分析变压器常见的故障和异常现象，及主要原因，提出防范解决措施，就显得尤为重要。 电力变压器是利用电磁感应原理制成的一种静止的电力设备。它可以将某一电压等级的交流电能转换成频率相同的另一种或几种电压等级的交流电能，是电力系统中重要电气设备。下面将从变压器的分类、结构、异常现象和原因分析等几个方面进行介绍： 一、变压器的分类、结构及主要参数
（一）、变压器的分类 根据用途的不同，变压器可以分为电力变压器（220kv以上的是超高压变压器、35-110kv的是中压变压器、10kv为配电变压器）、特种变压器（电炉变压器、电焊变压器）、仪用互感器（电压、电流互感器）。 根据相数分为，单相变压器和三相变压器。 根据冷却方式分为，油浸自冷式、强迫风冷式、强迫油冷式和水冷式变压器。 根据分接开关的种类分为有载调压变压器和无载调压变压器。 根据绕组数分为，单绕组变压器、双绕组变压器和三绕组变压器。 （二）、变压器的结构 虽然变压器的种类依据不同方式进行分类，有很多种，但是一般常用的变压器的结构都很相似： 1、绕组：变压器的电路部分。 2、铁芯：变压器的磁路部分。 3、油箱：变压器的外壳，内装满变压器油（绝缘、散热）。 4、油枕：对油箱里的油起到缓冲作用，同时减小油箱里的油与空气的接触面积，不易受潮和氧化。 5、呼吸器：利用硅胶吸收空气中的水分。 6、绝缘套管：变压器的出线从油箱内穿过油箱盖时必须经过绝缘套管以使带电的引线与接地的油箱绝缘。
供配电设施操作规程 一、停电操作流程： 1. 退出电容补偿柜开关并断开各低压分路开关，使低压则总开关不带负荷。 2. 断开低压侧低总开关，并检查机械指示位置，确认于断开位置。 3. 断开变压器高压侧开关，并检查机械指示位置，确认开关处于断开位置。 4. 断开主供或备供电源总开关，并检查机械指示位置，确认开关处于断开位置。 停电操作流程图 二、送电操作流程： 1. 合上主供或备供电源进线开关，并检查机械指示位置，确认合闸成功。 2. 合上变压器高压侧开关，并检查机械指示位置确认合闸成功。 3. 合上变压器低压侧进线开关，并检查机械指示位置，确认合闸成功，同时观察 相电压是否正常。 4.合上变压器低压侧各分路开关，向各客户供电。 5.投入电容补偿柜。 送电操作流程图
发电机自动供电操作流程 1. 若市电电网故障停止供电时，应启动后备发电机。 2. 发电机平常投入自动状态，发电机电源开关在合闸位置。市电失压跳闸，柴油发 电机自动启动，待转速达到1500r/min，电压达到380V，50HZ，即送电到AA-07、AA-06发电机联络屏。 3. 拉开AA-06屏1#开关及AA-04T屏1#开关(市电供电开关)，合上AA-06屏2#开关（供消防设备与车场照明、电梯）及AA-07、AA-04T屏2#开关(发电机供天虹商场应急照明、货梯、扶梯、冷冻机)。 发电机送电操作流程图
发电机操作规程及维护保养规则 一．启动前检查： 1．检查发动机润滑油油位，高油位“HI”位置，但不可超过。 2．检查发动机冷却水水位，水位应在散热水箱盖下5cm位置，该检查应在发动机冷态下进行。 3．检查油箱中的燃油应足够，管路无渗漏并畅通。 4．检查蓄电池组电压应正常，刀开关应合上。（平时刀开关应断开，电池组应在运转前充满电。充电时间16～24小时）。 二．准备启动： 1．为确保系统设备的安全，如无特殊原因，不使用“自动”或“遥控”启动方式。2．先合上28/F出烟处的排烟电源开关，再开启排烟机，水帘烟尘处理系统，并将排风扇打开。 三．手动开机： 1．将“运转/停止/遥控”开关置于“运转”位置；发动机即转动，当转速达到500转/分左右时，启动马达将自动脱离，发电机组进入正常运转状态。 2．若发电机组不能进入正常运转，“逾时盘车”指示灯发出信号，此时须重新启动。 重新启动时先将“运转/停止/遥控”开关置于“停止”位置，并按“重置”按钮,等侯2分钟让启动马达冷却后，重新启动。启动3次都失败，应视为故障，需先查明原因。 四．运转中的检查： 电机组进入正常运转后，应检查各种仪表指示是否正常，并作好各项记录。 五．停机： 先将各负载电路开关断开，使发电机组在空载下运转5分钟，待发动机气缸及轴承冷却后,将“运转/停止/遥控”开关置于“停止”位置，发电机即停止工作。 六．紧急停机： 运转中如遇紧急情况，可按此按钮（故障解除后再拉出此开关），并将“运转/停止/遥控”开关置于“停止”位置,同时按测试开关到“复归/灯光测试”位置。
A座配电房送电操作流程 低压部分操作： 一、1#变压器（1TA）及其配电柜的操作 检查1#变压器（1TA）有响声，1AL1电缆受电柜的分闸指示灯（绿色）亮，则执行如下操作： 1、断开1AL2无功补偿柜的开关（手柄上箭头指向off） 2、1AL 3、1AL 4、1AL1AL 5、1AL 6、1AL7五面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态（箭头指向0,手柄水平）； 3、按1AL1电缆受电柜的合闸按钮，则合闸指示灯（红色）亮，分闸指示灯（绿色）灭； 4、合上1AL2无功补偿柜的开关（手柄上箭头指向on） 5、1AL3、1AL4、1AL1AL5、1AL 6、1AL7五面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态（箭头指向1,手柄竖直）。不在用的除外---有标记 二、2#变压器（1TC）及其配电柜的操作 检查2#变压器（1TC）有响声，1BL1电缆受电柜的分闸指示灯（绿色）亮，则执行如下操作： 1、断开1BL2无功补偿柜的开关（手柄上箭头指向off） 2、1BL 3、1BL 4、1BL5三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态（箭头指向0,手柄水平）； 3、按1BL1电缆受电柜的合闸按钮，则合闸指示灯（红色）亮，分闸指示灯（绿色）灭； 4、合上1BL2无功补偿柜的开关（手柄上箭头指向on） 5、1BL3、1BL4、1BL5三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态（箭头指向1,手柄竖直）。不在用的除外---有标记 三、3#变压器（1TB）及其配电柜的操作 检查3#变压器（1TB）有响声，1AL9电缆受电柜的分闸指示灯（绿色）亮，则执行如下操作： 1、断开1AL10无功补偿柜的开关（手柄上箭头指向off）
编号：XDD0101C007Z 变压器故障跳闸处理作业指导书 编写：年月日 审核：年月日 批准：年月日 国网技术学院 311
变压器故障跳闸处理作业指导书 1适用范围 本作业指导书适用于国网技术学院调控运行人员变压器故障跳闸处理的培训工作。 2引用标准 下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。本作业指导书出版时，所有版本均为有效。 国务院〔1993〕115号令《电网调度管理条例》。 国家电网安监〔2009〕664 号国家电网公司电力安全工作规程。 国家电网调通〔2012〕12月国家电网公司调度控制管理规程。 3作业准备 3.1准备工作 表1 准备工作 序号内容备注 1检查培训设施运行良好。 2培训学员须熟悉所提供的系统一、二次运行方式。 312
3培训学员须掌握所提供网络的变压器及相邻设备的运行工况。 4培训学员须会调控仿真系统（济南电网及青海电网）操作应用。 3.2人员要求 表2 人员要求 序号内容备注1培训学员已完成学院规定的变压器操作的培训。 2人员精神状态正常，着装符合要求。 3具备必要的理论知识，熟悉电网输变电一、二次设备的配置。 3.3危险点分析 表3 危险点分析 序号内容 1不严肃、不认真，未及时发现变压器跳闸告警信号。 2业务素质不高，对变压器跳闸告警信号及保护动作情况不熟悉，未及时采取有效措施，导致处理延误。 3发现某变压器跳闸信息时，没有关注其它变压器的运行信息，导致相关变压器过载或跳闸的扩大事故。 4在某变压器跳闸后，没有关注跳闸变压器的相关并网用户或电厂的电能质量，影响调控质量。 5在某变压器跳闸后，原因分析不清的情况下，就对跳闸变压器盲目送电。 6在处置某变压器跳闸故障过程中发生误操作或误调度。 313
500kV主变压器跳闸事故分析 发表时间：2019-07-16T15:04:09.417Z 来源：《电力设备》2019年第6期作者：江琦[导读] 摘要：对一起500kV主变压器跳闸事故及原因进行分析,通过现场模拟验证,事故原因为电流互感器预防性试验中测量线误碰二次绕组端子导致主变压器跳闸。 (国网山西检修公司) 摘要：对一起500kV主变压器跳闸事故及原因进行分析,通过现场模拟验证,事故原因为电流互感器预防性试验中测量线误碰二次绕组端子导致主变压器跳闸。针对同类设备,提出反事故措施。 关键词：主变压器;事故分析;反事故措施 某主变压器冷却器全停保护动作，该主变冷却器控制系统使用可以编程逻辑控制器为核心，采用温度传感器将采集到的电阻信号，送入到PLC的模拟量输入模块，由PLC进行A/D转换和标度变换等处理得到主变实际温度。另外采用温度开关采集主变的温度信号，并将信号送入PLC的开关量输入模块参与逻辑控制。电动机运行状态的检测，利用接触器及热断路器辅助接点输出的运行、故障等信号，引入PLC的开关量输入模块，在程序中实现故障电动机的自动切换和报警。系统对电机配置完成的控制、保护、测量功能，主要保护功能包括:短路保护、过流保护、失压保护、缺相保护、相序保护、过载保护以及联锁保护。在设备运行过程中出现故障及系统异常等情况，系统采用指示灯的形式报警，在运行过程中，若工作冷却器故障，PLC自动停止故障冷却器的运行，自动投入备用冷却器，并继续完成主变冷却器的控制。PLC软件具有故障自诊断功能，对PLC模块故障、测量检测回路断线等故障能及时判断，通过PLC及时报警。 1事故经过 2006年5月13日,500kV磁湖变电站凤磁Ⅱ回停电进行修试校工作。工作内容包括:停电范围内一次设备年检及预防性试验。500kV母线为3/2接线方式,主变压器高压接入第一串,停电期间安全措施主要有:(1)断开磁5012、5013开关、磁50132、50121隔离刀闸;(2)合上磁501327、501217、501367接地刀闸;在磁13LCVT侧挂一组临时接地线;(3)断开磁13LCVT二次小开关,磁50132、50121隔离刀闸的操作电源。13:30左右,磁5012TAC相测量一次对末屏介质损耗,测量完毕,工作班成员解除测量线,恢复TA末屏接地,在此过程中,主变压器跳闸。主控室监视屏显示主变压器第一套差动保护动作,主变大差动保护动作电流整定值为0.1A,后故障录波器显示磁5012TAC相TA第8个二次绕组有0.38A的扰动电流。 2测量接线及原理 磁5012TA末屏运行时是接地的,停电测量一次对末屏的介质损耗时,要解开末屏接地线,并将测量仪器的测量线接至末屏,一次导电回路加试验电压。测量仪器为光导介损电桥。测量TA介质损,实际是测量TA电容屏的容性电流的大小及与试验电压的夹角。测量中加的试验电压为45/55Hz频率的高压,测量2次结果取平均值。 3故障原因分析及采取的措施 3.1故障原因分析 桐柏500kV开关失灵保护盘安装在地面继保室,发变保护盘安装在地下主厂房运转层机旁,连接电缆采用阻燃屏蔽电缆,电缆长度约700m,按设计要求,屏蔽层为信号源侧一点接地。从以上事故分析(未出口跳相邻开关和发远跳信号)可以看出:MV AJ101具有较大的启动功率,其误动可能性不大,而启动主变压器保护的中间继电器其启动功率不足0.3W,连接电缆长度为700m,从地下厂房一直连接至地面500kV开关站,周围电磁环境复杂,存在扰动出口的可能。主变压器保护装置本身由于受到运输、调试或地下厂环境湿度高等影响也有误动的可能。 3.2采取的措施 针对上述分析,为了排除其他原因,采取了以下措施:首先对连接电缆绝缘性能、屏蔽层的接地方式、接地点进行了检查,检查结果符合要求。其次对电缆回路再次进行了传动试验,动作正确。再者对继电器MV AJ101和中间继电器(K13/K14)现场进行测试,测试结果符合要求。最后对主变保护装置DRS进行了清洁和除湿处理并对装置再次进行了单体试验,试验结果正常。为了证实长电缆分布电容对中间继电器(K13/K14)干扰,对安装在主变压器保护盘内的失灵启动中间扩展继电器线圈(K13/K14)、至光耦输入点的电压波形进行了长达20多天的监测。失灵出口主变保护逻辑说明:线路开关和桥开关失灵保护装置P141延时段动作后,启动各自的失灵出口继电器MV AJ101。发现主变压器保护盘中500kV开关失灵动作,启动主变压器保护的中间扩展继电器线圈两端电压,在系统正常运行的情况下,其电压会发生大范围的跳变,监测到的最高跳变达106V,中间扩展继电器。现场实测的启动功率仅为0.3W,为此,基本可以判定主变压器保护收到开关失灵启动信号是由于长电缆分布电容干扰引起的。为此,采取了如下3项措施:(1)为提高抗干扰能力,现场对该继电器线圈两端并接合适电阻,以增大其启动功率,启动功率由原来的0.3W增大到约12W,经试验后,投入运行。(2)在合适的时候,将长电缆跳闸出口改为光缆跳闸出口。(3)作为后续的监视手段,将继电器的备用接点接入监控系统,用于长时间在线监视该继电器的动作行为。 4暴露问题 （1）变压器PLC控制器厂家对PLC控制器的动作逻辑设计不符合规范要求，将“油温高、绕组温度高和冷却器全停”三种非电量保护的出口均启动同一只出口继电器，致使现场运行时没有办法对上述三种非电量保护分别进行投退，继电器出口动作也不便于判断是哪种非电量保护动作。（2）设计单位在对变压器的非电量保护二次回路设计时，没有理解和掌握变压器PLC控制器的控制原理和逻辑，只是简单地将PLC控制器的开出接点设计引入到变压器非电量保护装置“冷却器全停”的开入端。在设计阶段没有发现PLC控制器动作逻辑的缺陷。（3）现场安装调试和投产验收时，没有对变压器PLC控制器的动作逻辑进行相关的试验验证，仅通过在PLC控制器上短接出口接点的方法验证二次回路的正确性。在投产验收阶段也没有发现PLC控制器动作逻辑的缺陷。 5感应电压及其现场模拟测量 5.1电场偶合产生的感应电势 测量TA用介损电桥的测量线为双芯线电缆带屏蔽层,测量时测量线一端芯线接TA末屏,屏蔽线悬空,另一端芯线接电桥,屏蔽线通过电桥接地。由于TA比较高,测量线比较长,约5m。当测量导线处于强电磁场环境中,带电导引线(临近设备)与测量线存在偶合电容C1,测量线与地之间也存在偶合电容C2,测量线的屏蔽线及芯线上会产生耦合电势,其值为:U=UNC1/(C1+C2)式中UN———带电导引线额定相电压;U———测量线中耦合产生的感应电压。C1及C2的大小与测量线的长度成正比,与它们之间的距离成反比。由于A、B、C三相带电设备都对测量线屏蔽线产生偶合,但由于距离不一致,所以在测量线上的感应电压实际是三相耦合电压的向量和,即U0=UA+UB+UC。回路电流I=U0/R,R为继电器回路电阻。此电流可能就是扰动电流,导致主变压器差动保护误动作。
各配电房停送电操作流程
A 座配电房送电操作流程 低压部分操作： 一、1#变压器（1TA ）及其配电柜的操作 检查1#变压器（1TA ）有响声，1AL1电缆受电柜的分闸指 分闸指示灯（绿色）灭; 检查2#变压器（仃C ）有响声，1BL1电缆受电柜的分闸指 示灯（绿色）亮，则执行如下操作：］ 1、 断开1BL2无功补偿柜的开关（手柄上箭头指向 off ） 2、 1BL3、1BL4 1BL5三面低压馈电抽屉柜的各抽屉式开关的手 柄式开关打到停止状态（箭头指向 0,手柄水平）； 3、 按1BL1电缆受电柜的合闸按钮，则合闸指示灯（红色）亮， 分闸指示灯（绿色）灭； 4、 合上1BL2无功补偿柜的开关（手柄上箭头指向 on ） 5、 1BL3、1BL4 1BL5三面低压馈电抽屉柜的各抽屉式开关的手 柄式开关打到运行状态（箭头指向 1,手柄竖直）。不在用的除 外---有标记 、断开无功补偿柜的开关（手柄上箭头指向 ）
2、1AL11、1AL12、1AL13三面低压抽屉柜的各抽屉式开关的手 柄式开关打到停止状态（箭头指向0,手柄水平）； 3、按1AL9电缆受电柜的合闸按钮，则合闸指示灯（红色）亮，分闸指示灯（绿色）灭； 4、合上1AL10无功补偿柜的开关（手柄上箭头指向on） 5、1AL11、1AL12、1AL13三面低压抽屉柜的各抽屉式开关的手柄式开关打到运行状态（箭头指向1,手柄竖直）。不在用的除外---有标记以上操作的同时关注各个设备有无异常，送电后关注小区的 各个负载的情况，检查各低压开关柜及小区各负载的运行情况，确保电梯、消监控室、门卫、水泵房等设施设备已经有电，并都正常运行。若有异常及时停掉相应开关，进行检查，故障排除确认无误后再给该回路的送电，遇到疑难情况及时通知主管。____________________________ 送电操作完成后，做好停电原因、停电及送电时间等情况的书面记录及时交到办公室存档备查。 科瑞物业工程部 2016 年9月5日

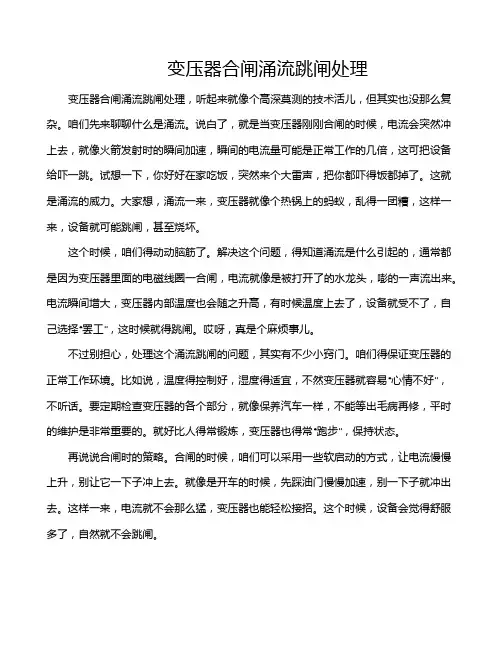

地面主变压器跳闸原因分析及解决方法 发表时间：2019-03-26T11:47:13.303Z 来源：《电力设备》2018年第29期作者：严泽宇 [导读] 摘要：为了保证矿井供电的安全性、可靠性，针对煤矿井上下变压器由于长时间未投入而初次投入使用，通电瞬间变压器的励磁涌流数值很大，最大可达额定电流的8-10倍，对电网也进行了冲击，常常引起上级开关或变电站跳闸的这一现象，我在此实习过程中进行了探讨，并采取了有效的供电措施，为煤矿的高效安全生产提供了有力的保障。 （重庆大学机械工程学院机械电子工程2016级重庆 400000） 摘要：为了保证矿井供电的安全性、可靠性，针对煤矿井上下变压器由于长时间未投入而初次投入使用，通电瞬间变压器的励磁涌流数值很大，最大可达额定电流的8-10倍，对电网也进行了冲击，常常引起上级开关或变电站跳闸的这一现象，我在此实习过程中进行了探讨，并采取了有效的供电措施，为煤矿的高效安全生产提供了有力的保障。 关键词：煤矿供电；速断保护；励磁电流 前言 山西金晖荣泰煤矿地面拥有一座35kv变电站为井上下设备供电，两趟35kv线路分别来自上安和下安两个110kv变电站，设有两台6300KV A变压器，技术参数如下：型号S9-6300/35，额定容量6300KV A，端子调压头5个，生产厂家是江苏中电输配电设备有限公司。 1出现的问题、原因： 由于近段时间生产负荷比较小，考虑到成本问题，变电所暂时只投入了一台变压器运行，为了确保供电安全，两台变压器1月定期倒运一次。供电图如下： 图2135kv变电站系统简图 在定期倒运变压器过程中，发生送不上电事故，并且导致上一级变电站专供开关跳闸。查看跳闸的原因，显示速断。只好暂时恢复原来在用的变压器，对故障变压器进行检查、查找原因。首先对变压器的进出线、油位、瓦斯保护等进行外观检查，均正常。 对变压器的绕组对地绝缘电阻进行检测，测量数据如下： 通过以上测量的绝缘值及电阻值来看，变压器均是正常的。接着对连接电缆也进行了绝缘值测量，也没有问题。考虑到变压器是一个由若干经磁路耦合的绕组的集合体，每个绕组本质上是一个电感，其电感值受磁路铁心饱和程度影响，当磁路饱和时电感值大幅下降，电感值下降就意味着电抗下降，励磁电流随之增加。当变压器任一绕组感受到外施电压突增时，基于磁链守恒定律，该绕组将立即产生一个抵御外加磁通“突袭”的反磁通，如果这一称之为“偏磁”的反磁通和原来磁路中的剩磁极性相同，则可能导致磁路饱和，进而产生很大的励磁涌流，变压器的励磁涌流一般为额定电流的8-10倍。因此变压器空载合闸时，由于继电保护作用导致可能出现送不闸的情况。 1、变压器励磁涌流的特点： a.励磁涌流含有数值很大的高次谐波分量（主要是2次和3次），因此，励磁涌流的变化曲线为尖顶波。
变电所停\送电操作规程 1目的 为了保障人身安全，防止发生电气误操作，以及保证供电系统安全、可靠、经济、合理的运行，加强供电管理，确保各级变电所及机电室停、送电工作安全有序的进行，特制定此安全作业规程。 2变电所停、送电管理范围 凡在各级变电所和有人值班的变、配电机房/室的高压设备、变电站高压配电装置、高压线路、缆线上进行检修工作时。 3.管理内容与要求。 3.1停电操作顺序，按以下停电操作顺序进行操作; 3.1.1高压柜停电的程序：先分断路器→把手柄旋至分断闭锁装置位置→分下隔离→分上隔离→合上接地刀→进行闭锁 3.1.2高压开关的停电程序：分断路器—拉开隔离小车并闭锁挂停电牌，严禁带负荷拉隔离。 3.2停电时应注意的事项 3.2.1根据停电实际工作的需要，必须停止整个回路的线路，要注意防止其它方面突然来电的可能性。 3.2.2为保证操作人员的安全，停电时应先停低压后停高压，如：先停断路器或空气断路器等，后停隔离开关。 3.2.3停电后应有明显的断开点，对无明显断开点的设备，应将其操作机构锁住。。 3.2.4部分停电时，应将已停电的变压器和仪表用互感器的高低压两侧均断开，以便保证检修人员的人身安全。 3.2.5停电原则是先停低压负荷侧，再停高压电源侧，先停开关，再拉刀闸，最大范围满足全站检修和维护就可以了，注意不能带负荷拉合刀闸，和带地线合开关，工作完毕注意清理工作现场，避免遗留物在检修设备上。 3.2.6在部分停电作业时，应使用遮栏将带电部分隔离起来，使工作人员与带电体之间保持一定的距离。人体与带电体的最小距离为：
3.2.7以上停电完毕后必须悬挂停电警示牌，并通知调度室，做好记录，停电操作必须严格执行“手指口述”安全确认法进行操作。 3.3放电时应注意的事项 3.3.1放电的目的是为了消除检修设备上的残存电荷，以确保检修人员的安全，所以必须严格、认真地执行。 3.3.2放电应采用专用的导线，一般都使用绝缘棒操作，人体不得与放电导体相碰触。 3.3.3线与线之间、线与地之间均应放电，电缆与电容器的残存电荷较多，要特别注意，一定要将残余电荷放净。 3.4验电时应注意的事项 3.4.1设备被从电网中切除后，为确保设备或线路不再带有电压，应按该设备或线路的电压等级选用相应的验电器进行验电。 3.4.2验电前先检查验电器是否外观无损坏，再在带电设备上先进行试验，确认验电器完好后方可使用。 3.4.3验电时，不要用验电器直接触及设备的带电部分，而应逐渐靠近带电体，至灯亮或风轮转动或语音提示为止。应注意不要让验电器受邻近带电体影响。3.4.4验电时，必须三相逐一验电，不可图省事。 3.5挂地线时应注意的事项
各配电房停送电操 作流程
A座配电房送电操作流程 低压部分操作： 一、1#变压器（1TA）及其配电柜的操作 检查1#变压器（1TA）有响声，1AL1电缆受电柜的分闸指示灯（绿色）亮，则执行如下操作： 1、断开1AL2无功补偿柜的开关（手柄上箭头指向off） 2、1AL 3、1AL 4、1AL1AL 5、1AL 6、1AL7五面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态（箭头指向0,手柄水平）； 3、按1AL1电缆受电柜的合闸按钮，则合闸指示灯（红色）亮，分闸指示灯（绿色）灭； 4、合上1AL2无功补偿柜的开关（手柄上箭头指向on） 5、1AL3、1AL4、1AL1AL5、1AL 6、1AL7五面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态（箭头指向1,手柄竖直）。不在用的除外---有标记 二、2#变压器（1TC）及其配电柜的操作 检查2#变压器（1TC）有响声，1BL1电缆受电柜的分闸指示灯（绿色）亮，则执行如下操作： 1、断开1BL2无功补偿柜的开关（手柄上箭头指向off） 2、1BL 3、1BL 4、1BL5三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态（箭头指向0,手柄水平）；
3、按1BL1电缆受电柜的合闸按钮，则合闸指示灯（红色）亮，分闸指示灯（绿色）灭； 4、合上1BL2无功补偿柜的开关（手柄上箭头指向on） 5、1BL3、1BL4、1BL5三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态（箭头指向1,手柄竖直）。不在用的除外---有标记 三、3#变压器（1TB）及其配电柜的操作 检查3#变压器（1TB）有响声，1AL9电缆受电柜的分闸指示灯（绿色）亮，则执行如下操作： 1、断开1AL10无功补偿柜的开关（手柄上箭头指向off） 2、1AL11、1AL12、1AL13三面低压抽屉柜的各抽屉式开关的手柄式开关打到停止状态（箭头指向0,手柄水平）； 3、按1AL9电缆受电柜的合闸按钮，则合闸指示灯（红色）亮，分闸指示灯（绿色）灭； 4、合上1AL10无功补偿柜的开关（手柄上箭头指向on） 5、1AL11、1AL12、1AL13三面低压抽屉柜的各抽屉式开关的手柄式开关打到运行状态（箭头指向1,手柄竖直）。不在用的除外---有标记 以上操作的同时关注各个设备有无异常，送电后关注小区的各个负载的情况，检查各低压开关柜及小区各负载的运行情况，确保电梯、消监控室、门卫、水泵房等设施设备已经有电，并都
变压器重瓦斯保护动作的处理方法 变压器重瓦斯保护动作后，变压器各侧断路器跳闸，此时运行人员应汇报调度，及时处理。处理过程如下： (1)复归音响，记录故障发生的时间，检查表计的变化情况，检查断路器的跳闸情况，检查、记录、复归光字牌及保护动作信号，尤其注意差动保护或其他保护是否动作，如果控制盘台上有断路器控制开关，复归跳闸断路器开关把手，对事故进行初步判断，并汇报调度。 (2)若有备用变压器，检查备自投装置是否动作，备用变压器是否投入，若未动作，应手动投入，调整运行方式，保证对用户的供电。 (3)无备用变压器时，若故障前两台变压器并列运行，应按要求投入中性点接地开关及相应保护，加强对正常运行变压器的监视，防止过负荷、变压器温度大幅上升等情况的发生。 (4)若重瓦斯保护动作使变压器各侧断路器跳闸，造成母线失压，则按规定拉开失压母线上的相应的线路断路器及电容器断路器。 (5)对变压器进行外部检查，主要包括： 1)检查防爆管、呼吸器是否破裂，有无喷油和冒油现象， 2)检查压力释放阀是否动作。 3)检查外壳有无鼓起变形。 4)检查油温、油位、油色是否正常。
5)检查气体继电器内有无气体，需要时进行取气分析。 6)倾听变压器内部是否有异音。 (6)根据保护动作情况、检查结果、气体性质、二次回路上有无工作等进行综合分析判断，并作相应处理。 1)若变压器外部检查有明显异常和故障迹象，如防爆管破裂喷油等，则为变压器内部故障。若变压器重瓦斯和差动保护同时动作，说明变压器内部有故障。虽然外部检查无明显异常和故障现象，但重瓦斯动作跳闸前，先有轻瓦斯信号报警，取气分析有味、有色、可燃，可认为变压器内部故障。判定为内部故障时，未经内部检查和未经试验合格，变压器不得重新投入运行。 2)若变压器重瓦斯保护动作跳闸的同时，有其他设备的保护动作，表计指示有冲击摆动，检查变压器外部无任何异常，气体继电器内充满油，无气体，则可能是外部穿越性短路故障引起的误动作。隔离外部故障点后，变压器可重新投入运行。 3)若检查变压器外部无任何异常，除重瓦斯保护动作跳闸外，没有其他保护动作，气体继电器内充满油，无气体，如果重瓦斯动作时变压器附近发生过较大的震动，则可能为震动过大引起重瓦斯误动作。否则，应检查直流系统绝缘是否良好，是否有直流接地信号发出，二次回路是否短路等，以判断是否属于直流两点接地或二次回路故障等原因引起的误动作，及时查明并消除误动因素，将变压器投入运行。
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 2021中央变电所移动变压器停送 电安全措施
2021中央变电所移动变压器停送电安全措施导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 我矿中央变电所变压器（型号：KBSGZY-500）因中央变电所地坪硬化，建造机台，需要将变压器移动，为保障变压器移动时的安全顺利进行，特制定本技术措施。 一、施工地点：中央变电所 二、施工时间： 三、施工组织： 安全负责人：匡兴 技术负责人：瞿兵 施工负责人：文孟高 参加施工人员：机电队电钳工 四、施工内容： 1、利用钢丝绳、手拉葫芦（5吨）将中央变电所内的KBZ-630型馈电开关（1台）、BGP高爆开关（1台）、KBSG-500/0.69型干式变压器吊至中央变电所内的轨道上，以便于中央变电所地坪硬化和浇筑
机台施工。在施工期间机电矿长、机电队长必须现在指导工作。 五、施工过程： 移动变压器、高爆开关、馈电开关时必须停电，停电影响的范围：轨道上山掘进头、回风上山掘进头、运输上掘进头的动力电源、1240运输大巷动力电源和局部通风机主电源；停电后应采取以下措施： 1、在停电之前把三个掘进头工作面所有的人员立即撤出到新鲜风流中（即进风巷），供风正常后方可进入。 2、BGP高爆开关供了局部通风机一回高压电缆，所以在停电时，首先要将局部通风机的电源切换至二回路上，确保井下各掘进工作面供风正常。 3、利用二回路给局部通风机供电，通风正常后，再通知调度员，由调度员通知地面高压配电室内值班电工，把供中央变电所内高爆开关供电的高压配电装置分闸，并把高压配电装置小车摇出，挂上“有人工作，严禁送电”的警示牌，并在现场看守，确保停电无误。 4、停电后，由调度员通知作业点施工负责人，施工负责人接到指令确认无误后，才带领作业人员依次吊起并摆放各台设备。 5、作业完毕后，由施工负责人通知调度员，调度员再通知值班电工送电。
2号高压变压器跳闸原因分析 一、现象 2012年12月24日上午9时37分我厂区制丝车间、卷包车间、动力工房、大酒店、302办公楼等区域部分设备、设施突然断电，生产停止。设备动力处迅速组织人员检查跳闸原因和确认跳闸设备，通过继电保护系统报警信息发现，断电是由于2号3.5KV高压变压器跳闸引起，跳闸原因为A、B相短路引起的比率差动保护动作，配电操作人员又到各相关10KV变压器柜现场检查，发现断电的10KV变压器均为2号3.5KV下挂设备，同时电话咨询市电网调度，堤烟2号线外部未发生故障，外线电网正常。经过研究，配电管理人员认为此跳闸现象与往年多次跳闸现象类似，不是由于恶性设备故障引起，为尽快恢复企业生产，2号高压变可以合闸。9时46分，2号高压变重新合闸送电，高压设备正常，配电人员迅速到各10KV变压器柜现场，恢复因上游电源失压造成的开关断电，检查各400V低压配电开关状态，发现各低压配电开关均处于正常状态，未发现跳闸现象，各断电区域供电恢复。 各设备相继重启，10时20分左右，2号高压变所带电网又出现电压不稳现象，引起个别末端400V用电设备跳闸。在此期间配电管理人员组织研究分析此次跳闸原因，从高压设备、保护设备、用电设备、外线电网几个方面进行排查分析，初步怀疑是由于用电设备大电流冲击，低级保护不灵敏，冲击高压变压器比率差动保护跳闸，准备进一步观察排查现场设备。 11时21分，2号高压变再次跳闸，现象同上。配电人员迅速与外线电网、用电车间进行联系，咨询断电前电网、各用电设备有无异常，未发现。为保证生产运行，11时37时再次合闸送电，合闸成功，
电力供应恢复正常。 配电人员组织制丝车间、卷包车间各电气主管和骨干到10KV变压器室召开现场分析会，期间12时30分左右，2号变所带电网又出现异常波动，与会人员分析认为可能由于部分制丝设备启动冲击引起，经制丝人员回去确认，未发现明显异常。 此后至今，2号高压变所带电网未再出现异常波动，供电正常。 二、2号高压变系统结构 35KV电网进线 送电流程：35KV外线电网——高压断路器——2号高压变压器——低压断路器——10KV母线——各10KV变压器——400V用电设备差动保护是根据“电路中流入节点电流的总和等于零”原理制成的。差动保护把被保护的电气设备看成是一个节点，那么正常时流进被保护设备的电流和流出的电流相等，差动电流等于零。当设备出现
配电室停送电操作规程 一、注意事项 1、配电室高压设备的任何操作，必须戴绝缘手套及工作帽，穿绝缘靴并站在绝缘垫上，确认安全才可进行，操作人员与带电体间的最小距离要符合安全规程规定(10KV/0.7m)。 2、倒闸操作应尽可能作到有二人参加，一人操作，一人监护（特殊情况和事故处理除外），但验电、放电、装拆接地线，必须有两人方可进行。 3、操作中发生疑问时，应停止操作，立即汇报，弄清事实后，方可继续操作。 4、如为电气设备检修而停电操作，必须使设备两侧有明显的断开点，要在检修设备的两端三相验电确无电压后装设接地线，设备接地前必须进行验电、放电。 5、对电容器的操作： 停电操作在拉负荷前要先拉开电容器。送电操作要在送上负荷后根据情况送电容器。操作过程中绝对不能出现变压器单带电容器的情况。 6、停电操作，从负荷侧向电源侧进行操作。即先分负荷侧再分电源侧。 7、送电操作，从电源侧向负荷侧进行操作。即先合电源侧再合负荷侧。
二、操作程序 1、停电程序： 1）停低压侧电容器柜开关； 2）停低压侧各路出线开关； 3）停低压侧变压器电源进线柜； 4）停高压侧变压器电源开关： 断开变压器高压侧开关，确认断路器在分闸位置，并将手车摇至试验位置。 2、送电程序： 1）送高压侧变压器电源开关； 确认接地刀闸处于分闸位置，将手车摇至工作位置，将断路器合闸 2）送低压侧电源进线柜； 3）送低压侧各路出线开关； 4）送低压侧电容器柜开关。 3、受电开关的操作： 1）受电开关送电、停电前均应同总变电所联系或由变电所下达通知进行。 2）送电前应检查开关处于分断位置，再将手车推至工作位置，然后对该进线开关进行合闸。 3）停电前应分别进行分闸、断开开关，根据工作需要，拉出相应的手车至试验位置。
变压器事故跳闸的处理要求 [摘要]变压器跳闸容易造成用户停电，并使其他变压器过负荷或系统解列。若跳闸的变压器不能很决恢复送电，应设法用其他电源恢复用户供电；有其他变压器过负荷时，应将过负荷值控制在允许范围之内；有系统解列时，应设法经其他途径恢复系统并列。本文主要阐述了变压器跳闸原因、变压器跳闸处理要求、变压器异常运行的处理方法等问题。 【关键词】变压器；跳闸；处理要求 变压器跳闸容易造成用户停电，并使其他变压器过负荷或系统解列。若跳闸的变压器不能很决恢复送电，应设法用其他电源恢复用户供电；有其他变压器过负荷时，应将过负荷值控制在允许范围之内；有系统解列时，应设法经其他途径恢复系统并列。 1、变压器跳闸原因 变压器内部故障；与变压器有关的设备故障引起的，如差动保护范围内的电流互感器、断路器、隔离开关、连接线等故障；送出线路故障，保护或断路器拒动等引起的越级跳闸；继电保护误动作，人员误碰或误操动等。 2、变压器跳闸处理要求 在变压器跳闸时，要根据跳闸时的继电保护动作和事故当时的外部现象判断故障原因。在变压器内部出现故障时不得强送电。若为有关设备故障则应将故障排除后再送电，若为送出线路故障越级跳闸，则将该线路隔离后，即可恢复变压器送电。一般处理要求是： 2.1 凡变压器的主保护（瓦斯气体、差动等）动作或虽未动作但跳闸时有明显爆炸声、火光、烟等事故现象，未消除故障前不得送电。 2.2 若只是后备保护动作，厂、站内没有事故现象，排除故障元件后就能迅速恢复供电。 2.3 装有重合闸的变压器，跳闸后重合不成功，要排除故障后再送电。 2.4 有备用变压器或备用电源自动投入的变电站，在运行变压器跳闸时要先启用备用变压器或备用电源，再检查跳闸变压器。 2.5 中性点直接接地电网中，高压断路器二相分合闸不同期或非全相合闸，变压器停送电操动都有可能引起过电压，包括传送到低压侧的过电怪，故变压器
变压器7种常见故障解析 变压器是输配电系统中极其重要的电器设备，根据运行维护管理规定变压器必须定期进行检查，以便及时了解和掌握变压器的运行情况，及时采取有效措施，力争把故障消除在萌芽状态之中，从而保障变压器的安全运行。 1、绕组故障 主要有匝间短路、绕组接地、相间短路、断线及接头开焊等。产生这些故障的原因有以下几点： ①在制造或检修时，局部绝缘受到损害，遗留下缺陷; ②在运行中因散热不良或长期过载，绕组内有杂物落入，使温度过高绝缘老化; ③制造工艺不良，压制不紧，机械强度不能经受短路冲击，使绕组变形绝缘损坏; ④绕组受潮，绝缘膨胀堵塞油道，引起局部过热； ⑤绝缘油内混入水分而劣化，或与空气接触面积过大，使油的酸价过高绝缘水平下降或油面太低，部分绕组露在空气中未能及时处理。 由于上述种种原因，在运行中一经发生绝缘击穿，就会造成绕组的短路或接地故障。匝间短路时的故障现象使变压器过热油温增高，电源侧电流略有增大，各相直流电阻不平衡，有时油中有吱吱声和咕嘟咕嘟的冒泡声。轻微的匝间短路可以引起瓦斯保护动作;严重时差动保护或电源侧的过流保护也会动作。发现匝间短路应及时处理，因为绕组匝间短路常常会引起更为严重的单相接地或相间短路等故障。 2、套管故障 这种故障常见的是炸毁、闪落和漏油，其原因有： ①密封不良，绝缘受潮劣比，或有漏油现象; ②呼吸器配置不当或者吸入水分未及时处理; ③变压器高压侧(110kV及以上)一般使用电容套管，由于瓷质不良故而有沙眼或裂纹; ④电容芯子制造上有缺陷，内部有游离放电; ⑤套管积垢严重。 3、铁芯故障 ①硅钢片间绝缘损坏，引起铁芯局部过热而熔化; ②夹紧铁芯的穿心螺栓绝缘损坏，使铁芯硅钢片与穿心螺栓形成短路; ③残留焊渣形成铁芯两点接地; ④变压器油箱的顶部及中部，油箱上部套管法兰、桶皮及套管之间。内部铁芯、绕组夹件等因局部漏磁而发热，引起绝缘损坏。 运行中变压器发生故障后，如判明是绕组或铁芯故障应吊芯检查。首先测量各相绕组的直流电阻并进
