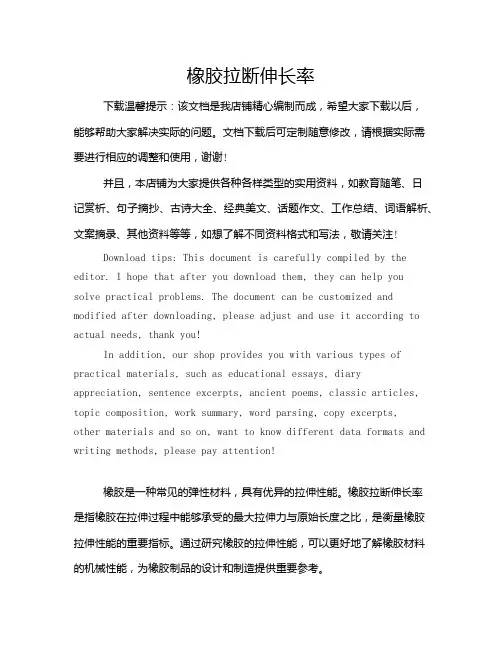

橡胶伸长率

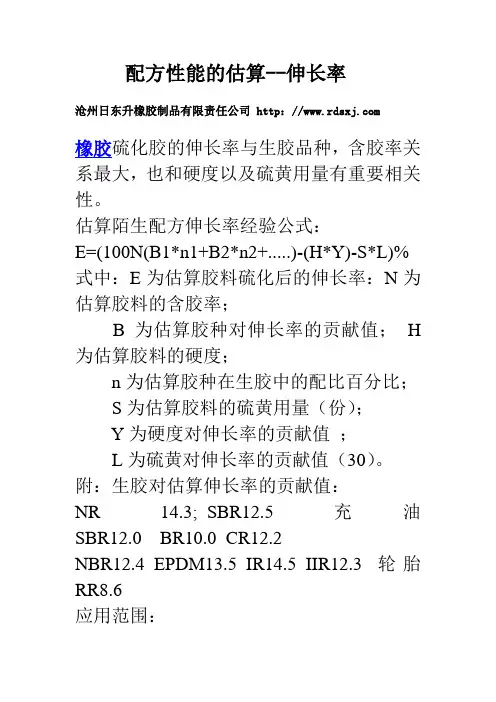

配方与各种物性之间的关系:各种橡胶制品都有它特定的使有用性能和工艺要求.为了满足它的物性要求需选择最适合的聚合物和配合剂进行合理的配方设计.首先要了解配方设计与硫化橡胶物理性能的关系.硫化橡胶的物理性能与配方的设计有密切关系，配方中所选用的材料品种、用量不同都会产生性能上的差异.

一、拉伸强度

拉伸强度是制品能够抵抗拉伸破坏的根限能力.它是橡胶制品一个重要指标之一.许多橡胶制品的寿命都直接与拉伸强度有关.如输送带的盖胶、橡胶减震器的持久性都是随着拉伸强度的增加而提高的. 拉伸强度与橡胶的结构有关，分了量较小时，分子间相互作用的次价健就较小.所以在外力大于分子间作用时、就会产生分子间的滑动而使材料破坏.反之分子量大、分子间的作用力增大，胶料的内聚力提高，拉伸时链段不易滑动，那么材料的破坏程度就小.凡影响分子间作用力的其它因素均对拉伸强度有影响.如NR/CR/CSM这些橡胶主链上有结晶性取代基，分子间的价力大大提高，拉伸强度也随着提高.也就是这些橡胶自补强性能好的主要原因之一.一般橡胶随着结晶度提高，拉伸强度增大.拉伸强度还根温度有关，高温下拉伸强度远远低于室温下的拉伸强度.拉伸强度根交联密度有关，随着交联密度的增加，拉伸强度增加，出现最大值后继续增加交联密度，拉伸强度会大幅下降.硫化橡胶的拉伸强度随着交联键能增加而减小.能产生拉伸结晶的天然橡胶，弱键早期断裂，有利于主健的取向结晶，因此会出现较高的拉伸强度.通过硫化体系，采用硫黄硫化，选择并用促进剂，DM/M/D也可以提高拉伸强度，（碳黑补强除外，因为碳黑生热作用），拉伸强度与填充剂的关系，补强剂是影响拉伸强度的重要因素之一，填料的料径越小，比表面积越大、表面活性越大补强性能越好.结晶橡胶的硫化胶，出现单调下降因为是自补强性非结晶橡胶如丁苯随着用量增加补强性能增加、过度使用会有下降趣向.低不和橡胶随着用量的增加达到最在值可保持不变. 拉伸强度与软化剂的关系加入软化剂会降低拉伸强度，但少量加入，一般在开练机7份以下，密练机在5份以下会改善分散，有利于提高拉伸强度.软化剂的不同对拉伸强度降低的程度也不同.一般天然橡胶适用于植物油类.非极性橡胶用芳烃油如SBR/IR/BR. .如IIR /EPDM用石腊油、环烷油.NBR/CR用DBP/DOP.之类. 提高拉伸强度的其它放法有，用橡胶与树脂共混、橡胶化学改性、填料表面改性（如加桂烷等）

二、撕裂强度

橡胶的撕裂是由于材料中的裂纹或裂口受力时迅速扩大开裂而导至破坏现象.撕裂强度与拉伸没有直接关系.在许多情况下撕裂与拉伸是不成正比的.一般情况下，结晶橡胶比非结晶橡胶撕裂强高.撕裂强度与温度有关.除了天然橡胶外，高温下撕裂强度均有明显地下降.碳黑、白炭黑填充的橡胶其撕裂强度有明显地提高.撕裂强度与硫化体系有关.多硫键有较高的撕裂强度.硫黄用量高撕裂强度高.但过多的硫黄用量撕裂强度会显着地降低.使用平坦性较好的促进剂有利于提高撕裂强度. 撕裂强度与填充体系有关，各种补强填充如、碳黑、白炭黑、白艳华、氧化锌等，可获较高的撕裂强度.某些桂烷等偶联剂可以提高撕裂强度.通常加入软化剂会使撕裂强度下降.如石腊油会使丁苯胶的撕裂强度极为不利.而芳烃油就变化不大.如CM/NBR用酯类增塑剂比其它软化剂就影响小多了.

三、定伸应力与硬度

定伸应力与硬度是橡胶材料的刚度重要指标，是硫化胶产生一定形变所需要的力，与较大的拉伸形变有关，两者相关性较好，变化规律基本一至.橡胶分子量越大，有效交联定伸应力越大.为了得到规定的定伸应力，可对分子量较小的橡胶适当提高交联密度.凡能增加分子间作用力的结构因素.都能提高硫化胶的网洛抵抗变形能力.如CR/NBR/PU/NR等有较高的定伸应力.定伸应力与交联密度影响极大.不论是纯胶还是补强硫化胶，随着交联密度的增加，定伸应力与硬度也随之直线增加.通常是通过对硫化剂、促进剂、助硫化剂、活性剂等品种的调节来实现的.含硫的促进对提高定伸应力更有显着的效果.多硫健有利于提高定伸应力.填充剂能提高制品的定伸应力、硬度.补强性能越高、硬度越高，定伸应力就越高.定伸应力随着硬度的增加，填充的增加越高.相反软化剂的增加，硬度降低，定伸应力下降.除了增加补强剂外还有并用烷基酚醛树脂硬度可达95度、高苯乙烯树脂.使用树脂RS、促进剂H并用体系硬度可达85度等等.

四、耐磨性

耐磨耗性能表征是硫化胶抵抗摩察力作用下因表面破坏而使材料损耗的能力.是与橡胶制品使用寿命密切相关的力学性能.它的形式有； 1.磨损磨耗，在摩擦时表面上不平的尖锐的粗糙物不断地切割、乱擦.致使橡胶表面接触点被切割、扯断成微小的颗粒，从橡胶表面脱落下来、形成磨耗 .磨耗强度与压力成正比与拉伸强度成反比.随着回弹性提高而下降. 2.疲劳磨耗，与摩擦面相接触的硫化胶表面，在反复的过程中受周期性的压缩、剪切、拉伸等变形作用，使橡胶表面产生疲劳，并逐渐在其中产生微裂纹.这些裂纹的发展造成材料表面的微观剥落.疲劳磨耗随着橡胶的弹性模量、压力提高而增加，随着拉伸强度的降低而和疲劳性能变差而加大. 3.巻曲磨耗，橡胶下光滑的表面接触时，由于磨擦力的作用，使硫化胶表面不平的地方发生变形，并被撕裂破坏，成巻的脱落表面. 耐磨性能和硫化胶的主要力学性能有关.在设计配方时要设法平衡各种性能之间的关系.耐磨性与胶种之间关系最大，一般来讲NBR>BR>SSBR>SBR（EPDM）>NR>IR （IIR）>CR 耐磨性与硫化体系有关，适量地提高交联徎度能提高耐磨性能.单硫健越多耐磨性越好，这就是半有效硫化体系的耐磨性最好的道理.用CZ做第一促进剂的耐磨性能要比其它促进剂好，最佳的补强剂用量会提高一定的耐磨性能.合理地使用软化剂会能最小地降低耐磨性.如天然胶、丁苯胶用芳烃油. 有效地使用防老剂，可防止疲劳老化.提高碳黑的分散性可提高耐磨性能. 使用桂烷表面处理剂改性可大大地提高耐磨性能. 采用橡塑共混来提高耐磨性能，如丁睛与聚氯乙烯并用，所制造的纺织皮结. 用丁睛与三元尼龙并用，丁晴与酚醛树脂并用. 添加固体润滑剂和减磨性材料.如丁睛胶橡胶胶料中添加石墨、二硫化钼、氮化硅、碳纤维，可使硫化胶的磨擦系数降低，提高其耐磨性能.

五，疲劳与疲劳破坏.

硫化胶受到交变应力作用时，材料的结构和性能发生变化的现象叫疲劳.随着疲劳过徎的进行，导至材料破坏的现象叫做疲劳破坏. 1. 橡胶结构的影响，玻璃化温度低的橡胶耐疲劳性能好.有极性基团的橡胶耐疲劳性能差.分子内有庞大基团或侧基的橡胶，耐疲劳性能差、结构序列规整的橡胶，容易聚向结晶，

耐疲劳性差. 2. 橡胶硫化体系影响，单硫健的硫化体系，疲劳性能最小，耐疲劳性能好，增加交联剂的用量会使硫化胶的疲劳性能下降.所以应尽量减少交联剂的用量. 3. 填充剂的影响，补强性能越小的填充剂影响越小，填充剂用量越大影响越大，应尽量少用填充剂. 4. 软化体系的影响，尽可能选用软化点低的非粘稠性软化剂；软化剂的用量尽可能多一些，相反高粘度软化剂不宜多用，如松焦油的耐疲劳性差，脂类增塑剂的耐疲劳性就好.

六，弹性

橡胶最宝贵特性是弹性.高弹性源于橡胶分子运动，完全由卷曲分子的构象变化所造成的，除去外力后能立即恢复原状，称理想的弹性体.橡胶分子之间的作用会妨碍分子链段运动，表现出粘性或粘度.所以说橡胶的特性是既有弹性又有粘性.影响弹性的因素有形变大小、作用时间、温度等.橡胶分子间的作用增大，分子链的规整性高时，易产生拉伸结晶，有利于强度提高，显示出高弹性.在通用橡胶中的天然、顺丁胶弹性最好，其次是丁睛、氯丁.丁苯与丁基较差. 弹性与交联密度有关，随着交联密度的增加，硫化胶的弹性增加，并出现最大值，交联密继续增加弹性呈下的趣势.适当地提高流化程度对弹性有利.在高弹性配合中选用硫黄与CZ并用、与促进D并用硫化胶的回弹性较高，滞后损失小. 弹性与填充体系有关，提高含胶率是提高弹性的最直接、最有效的办法，补强性越好的填充对弹性越不利. 弹性与软化剂的关系.软化剂与橡胶的相溶性有关，相溶性越小，弹性越差.如天然、顺丁、丁基加石腊油，优于加环烷油.丁睛加DOP

优于使用环烷油、芳烃油.一般来说增塑剂会降低橡胶的弹性，应尽量少用增塑剂.

七，扯断伸长率（延伸率）

扯断伸长率与拉伸强度有关，只有具有较高的拉伸强度，保证其在变形过程中不受破坏，才会有较高的伸长率.一般随着定伸应力和硬度增大则扯断伸长率下降，回弹性大、永久变形小，则扯断伸长率大.不同的橡胶，它的扯断伸长率不同，天然胶它的含胶率在80%以上时它的扯断伸长率可达1000%.在形变时易产生塑性流动的橡胶也会有较高的伸长率.如丁基橡胶. 扯断伸长率随着交联密度的提高而降低.制造高定伸制品，硫化程度不宜过高，可以稍欠硫或降低硫化剂用量.增加填充剂的用量会降低扯断伸长率，结构越高的补强剂，扯断伸长率越低，曾加软化剂的用量，可以获较大的扯断伸长

三元乙丙橡胶的特性

三元乙丙橡胶主链由化学性稳定的饱和烃组成，仅在侧链中含不饱和双键，故基本上属于种饱和型橡胶。由于分子结构内无极性取代基，分子间内聚能低，故分子链可在较宽的温度范围内保持柔顺性。乙丙橡胶的化学结构使其硫化制品具有独特的性能。 1 低密度高填充性：三元乙丙橡胶是一种密度较低的橡胶，其密度为0．8 7。加之可大量充油和加入填充剂，因而可降低橡胶制品的成本，弥补了三元乙丙橡胶生胶价格高的缺点，并且对高门尼值的三元乙丙橡胶来说，高填充后物理机械性能降低幅度不大。 2 耐老化性：乙丙橡胶有优异的耐天候、耐臭氧、耐热、耐酸碱、耐水蒸汽、颜色稳定性、电性能、充油性及常温流动性。三元乙丙橡胶制品在1 20 ℃下可长期使用，在1 50～200 。C下可短暂或间歇使用。加入适宜防老剂可提高其使用温度。用过氧化物交联的三元乙丙橡胶可在更苛刻的条件下使用。三元乙丙橡胶在臭氧浓度50×10～，拉伸30％，可达1 50 h 以上不龟裂。 3 耐腐蚀性：由于乙丙橡胶缺乏极性，不饱和度低，因而对各种极性化学品如醇、酸、碱、氧化剂、制冷剂、洗涤剂、动植物油、酮和脂等均有较好的抗耐性；但在脂属和芳属溶剂(如汽油、苯等及矿物油中稳定性较差。在浓酸长期作用下性能也要下降。在ISO／TR7620中汇集了近400种具有腐蚀性的气态和液态化学品对各种橡胶性能作用的资料。刘乙丙橡胶作用程度为1级的化学品有80多种，在此不一～列举。 4 耐水蒸气：乙丙橡胶有优异的耐水蒸气性能并优于其耐热性。在230℃过热蒸汽中，近1 00 h后外观无变化。而氟橡胶、硅橡胶、氟硅橡胶、丁基橡胶、丁腈橡胶、天然橡胶在同样条件下，经历较短时间外观发生明显劣化现象。 5 耐过热水性能：三元乙丙橡胶耐过热水性能亦较好，但与所用硫化系统密切相关。以二硫代二吗啡啉、TMTD为硫化系统的乙丙橡胶，在1 2 5 ℃过热水中浸泡1 5个月后，力学性能变化甚小，体积膨胀率仅0．3％。

抗拉强度与伸长率测试方法与设备介绍

抗拉强度与伸长率测试方法与设备介绍 抗拉强度与伸长率测试方法与设备介绍 抗拉强度与伸长率，是指材料在拉断前承受的最大应力值与断裂时的伸长率。通过检 测能够有效解决材料抗拉强度不足等问题。Labthink 兰光研发生产的智能电子拉力试验 机系列产品，可专业适用于塑料薄膜、复合材料、软质包装材料、塑料软管、医用敷料、 保护膜、金属箔片、隔膜、背板材料、无纺布、橡胶、纸张等产品的抗拉强度与伸长率指 标测试。 抗拉强度与伸长率方法： 试样制备：宽度15mm ，取样长度不小于 150mm ，确保标距100mm ；对材料变形率较大试样，标距不得少于50mm 。 试验速度：500±30mm/min 试样夹持：试样置于试验机两夹具中，使试样纵轴与上下夹具中心连线重合，夹具松 紧适宜。 抗拉强度（单位面积上的力）计算公式： 拉伸强度计算公式σ=F/(b×d) σ：抗拉强度（MPa ） F ：力值（N ） Labthink 兰光|包装检测仪器优秀供应商山东省济南市无影山路144号 b ：宽度（mm ） d ：厚度（mm ） 抗拉强度检测用设备——XLW(EC)智能电子拉力试验机： Labthink 兰光XLW(EC)智能电子拉力试验机专业适用于塑料薄膜、复合材料、软质包装材料、塑料软管、胶粘剂、胶粘带、不干胶、医用贴剂、保护膜、组合盖、金属箔、 隔膜、背板材料、无纺布、橡胶、纸张等产品的拉伸、剥离、变形、撕裂、热封、粘合、 穿刺力、开启力、低速解卷力、拨开力等性能测试。 XLW(EC) 是一款专业用于测试各种软包装材料拉伸性能等力学特性的电子拉力试验机；优于0.5级测试精度有效地保证了试验结果的准确性；系统支持拉压双向试验模式，试验 速度可自由设定；一台试验机集成拉伸、剥离、撕裂、热封等八种独立的测试程序，为用 户提供了多种试验项目选择；气动夹持试样，防止试样滑动，保证测试数据的准确性。 测试原理：

三元乙丙橡胶

三元乙丙橡胶是乙烯、丙烯以及非共轭二烯烃的三元共聚物，1963年开始商业化生产。每年全世界的消费量是80万吨。EPDM最主要的特性就是其优越的耐氧化、抗臭氧和抗侵蚀的能力。由于三元乙丙橡胶属于聚烯烃家族，它具有极好的硫化特性。在所有橡胶当中，EPDM具有最低的比重。它能吸收大量的填料和油而影响特性不大。因此可以制作成本低廉的橡胶化合物。 三元乙丙橡胶分子结构和特性 三元乙丙是乙烯、丙烯和非共轭二烯烃的三元共聚物。二烯烃具有特殊的结构，只有两键之一的才能共聚，不饱和的双键主要是作为交链处。另一个不饱和的不会成为聚合物主链，只会成为边侧链。三元乙丙的主要聚合物链是完全饱和的。这个特性使得三元乙丙可以抵抗热，光，氧气，尤其是臭氧。三元乙丙本质上是无极性的，对极性溶液和化学物具有抗性，吸水率低，具有良好的绝缘特性。 在三元乙丙生产过程中，通过改变三单体的数量，乙烯丙烯比，分子量及其分布以及硫化的方法可以调整其特性。 EPDM第三单体的选择 第三二烯烃类型的单体是通过乙烯和丙烯的共聚，在聚合物中产生不饱和，以便实现硫化。第三单体的选择必须满足以下要求： 最多两键：一个可聚合，一个可硫化 反应类似于两种基本的单体 主键随机聚合产生均匀分布 足够的挥发性，便于从聚合物中除去 最终聚合物硫化速度合适

二烯烃类型和含量对聚合物特性的影响 三元乙丙生产中主要是用ENB和DCPD。 三元乙丙中最广泛使用的是ENB，它比DCPD产品硫化要快得多。在相同的聚合条件下，第三单体的本质影响着长链支化，按以下顺序递增： EPM

实验4 聚合物拉伸强度和断 裂伸长率的测定

实验4 聚合物拉伸强度和断裂伸长率的测定 1. 实验目的 （1）熟悉高分子材料拉伸性能测试标准条件和测试原理。 （2）掌握测定聚合物拉伸强度和断裂伸长率的测定方法。 （3）考察拉伸速度对聚合物力学性能的影响。 2. 实验原理 拉伸试验是在规定的试验温度、试验速度和湿度条件下，对标准试样沿其纵轴方向施加拉伸载荷，直到试样被拉断为止。基本公式： （2－13） （2－14） （2－15） 式中，伸长率即应变；为应力；为样品某时刻的伸长；为初始长度；为初始横截面积；为拉伸力；为拉伸模量。 聚合物的拉伸性能可通过其应力－应变曲线来分析，典型的聚合物拉伸应力－应变曲线如图2－28（左）所示。在应力－应变曲线上，以屈服点为界划分为两个区域。屈服点之前是弹性区，即除去应力后材料能恢复原状，并在大部分该区域内符合虎克定律。屈服点之后是塑性区，即材料产生永久性变形，不再恢复原状。根据拉伸过程中屈服点的表现，伸长率的大小以及其断裂情况，应力－应变曲线大致可分为如图2－28（右）所示的五种类型：①软而弱；②硬而脆；③硬而强；④软而强；⑤硬而韧。

图2－28 五种典型聚合物拉伸应力－应变曲线1－软而弱；2－硬而脆；3－硬而强；4－软而强；5－硬而韧 本实验在不同应变速度下测定聚乙烯的应力－应变曲线。 将已知长度和横截面积的样品，夹在两个夹具之间，以恒速拉伸至断裂，测定应力随伸长的变化。分析在不同应变速度时测定的数据，可以了解材料的强度、韧性及极限性能。 有合适的样品架或可设法固定住的聚合物都可进行本实验。 均匀的样品重复性可优于±5％。但由于制各样品和实验操作中存在的一些不可避免的可变因素，使重复性比此数值要差些。 3. 实验设备和材料 （1）仪器设备 万能电子拉力机(日本岛津AG－lOKNA)，游标卡尺、直尺。 万能电子拉力机测试主体结构示意图，如图2－29所示。

第二章 建筑钢材单章思考题(答案)

第二章建筑钢材 思考题与习题： 一、填充 1、钢材按化学成分分为碳素钢、合金钢；按脱氧程度分为沸腾钢、半镇静钢、镇静钢、特殊镇静钢。 2、钢材的塑性通常用拉伸试验时的伸长率或断面收缩率表示。 3、δ 5表示标距长度为5倍钢筋直径的伸长率，δ 10 表示标距长度为10倍钢筋直径 的伸长率，δ 100 表示标距长度为100mm的伸长率。 4、钢材试件的标距长度是16cm，受力面积是200mm2,达到屈服点时的拉力是45kN，拉断时的拉力是75kN，拉断后的标距长度是18.9cm，则钢材的屈服强度是 225MPa ，极限抗拉强度是 375MPa ，伸长率是 18.1% 。 5、 0.2 表示：钢筋残余应变为0.2%时所对应的应力值。 6、在我国北方地区选用钢材时，必须对钢材的冲击韧性性能进行检验，确保选用的钢材的脆性临界温度比环境温度低。 7、钢材中主要的有害杂质元素有 P 、 S 、 N 、 O 、 H 。 8、钢材的冷加工方法主要有冷拉、冷轧、冷拔、冷扭、冷冲。 9、钢材牌号Q235-A-b，Q235表示屈服强度不低于235MPa ，A表示质量等级为A级，b表示半镇静钢。 10、钢材牌号40Si 2Mn，40表示含碳量0.4% ，Si 2 表示 Si含量在1.5-2.5%之间，Mn 表示 Mn含量在1.5%以下。 11、钢材牌号HRB400，HRB表示热轧带肋钢筋，400表示屈服强度≥400Mpa ；CRB800中CRB表示冷轧带肋钢筋，800表示抗拉强度≥800Mpa 。 12、普通碳素钢的牌号越大，含碳量增加，强度提高，塑性下降，韧性下降，可焊性降低。 13、型钢I20a中，I表示工字钢，20表示型钢高度为20cm ，a表示型号为a型（腹板厚度为a类）。

钢结构习题第一章 绪论及第二章钢材习题

第一章绪论、第二章钢材习题 一、名词解释 1、承载能力的极限状态：结构或构件达到最大承载能力或不适于继续承载的变形时所对应的极限状态。 2、正常使用极限状态：结构或构件达到正常使用或耐久性能的某项限值时所对应的极限状态。 3、钢材的韧性：钢材抵抗冲击荷载的能力，用冲击韧性值指标来衡量。 4、时效硬化：轧制钢材放置一段时间后，其机械性能会发生变化，强度提高，塑性降低，这种现象称为时效硬化。 5、冷作硬化：钢材受荷超过弹性范围以后，若重复地卸载、加载，将使钢材弹性极限提高，塑性降低，这种现象称为冷作硬化。 6、钢材的冷脆：在负温度范围，随温度下降，钢材的屈服强度、抗拉强度提高，但塑性变形能力减小，冲击韧性降低，这种现象称为钢材的冷脆。 7、应力集中：构件由于截面的突然改变，致使应力线曲折、密集，故在空洞边缘或缺口尖端处，将局部出现应力高峰，其余部分则应力较低，这种现象称为应力集中。 8、塑性破坏：破坏前有显著的变形，吸收很大的能量，延续时间长，有明显的塑性变形，断裂时断口呈纤维状，色泽发暗。 9、脆性破坏：破坏前无明显变形，破坏突然发生，断裂时断口平齐，呈有光泽的晶粒状。脆性破坏危险性大。 10、蓝脆：钢材总得趋势是随着温度的提高，钢材强度及弹性模量下降；但是在250℃附近，钢材强度有所提高，塑性相应降低，钢材性能转脆，由于在这个温度下钢材表面氧化膜呈蓝色，故称为蓝脆。 二、填空题 1．钢材的三项基本力学性能指标分别为：屈服强度、抗拉强度伸长率和伸长率。2．Q235－BF表示屈服强度为235MPa的B级常温冲击韧性沸腾钢。 3．普通工字钢用符号I 及号数表示，其中号数代表高度的厘米数。 4．根据应力－应变曲线，低碳钢在单向受拉过程中的工作特性，可以分为弹性阶段、弹塑性阶段、屈服阶段、强化阶段、颈缩阶段。 5．钢材在当温度下降到负温的某一区间时，其冲击韧性急剧下降，破坏特征明显地由塑性破坏破坏转变为脆性破坏破坏，这种现象称为冷脆。 6.钢结构有耐腐蚀性差和_ 耐火性__差的弱点。 7．钢结构目前采用的设计方法是_以概率论基础的极限状态_设计方法。 8．当温度达到600℃时，强度几乎降为零，完全失去了承载力，这说明钢材的_耐火_性能差。 9.钢材标号Q235B中的235表示材料的屈服强度为235N／mm2。 10.钢材在连续的循环荷载作用下，当循环次数达到某一定值时，钢材会发生突然断裂破坏

抗拉强度与伸长率测试方法与设备介绍

抗拉强度与伸长率测试方法与设备介绍

抗拉强度与伸长率，是指材料在拉断前承受的最大应力值与断裂时的伸长率。通过检测能够有效解决材料抗拉强度不足等问题。Labthink兰光研发生产的智能电子拉力试验机系列产品，可专业适用于塑料薄膜、复合材料、软质包装材料、塑料软管、医用敷料、保护膜、金属箔片、隔膜、背板材料、无纺布、橡胶、纸张等产品的抗拉强度与伸长率指标测试。 抗拉强度与伸长率方法： 试样制备：宽度15mm，取样长度不小于150mm，确保标距100mm；对材料变形率较大试样，标距不得少于50mm。 试验速度：500±30mm/mi n 试样夹持：试样置于试验机两夹具中，使试样纵轴与上下夹具中心连线重合，夹具松紧适宜。 抗拉强度（单位面积上的力）计算公式： 拉伸强度计算公式σ=F/(b×d) σ：抗拉强度（MPa） F：力值（N）

b：宽度（mm） d：厚度（mm） 抗拉强度检测用设备——XLW(EC)智能电子拉力试验机： Labthink兰光XLW(EC)智能电子拉力试验机专业适用于塑料薄膜、复合材料、软质包装材料、塑料软管、胶粘剂、胶粘带、不干胶、医用贴剂、保护膜、组合盖、金属箔、隔膜、背板材料、无纺布、橡胶、纸张等产品的拉伸、剥离、变形、撕裂、热封、粘合、穿刺力、开启力、低速解卷力、拨开力等性能测试。 XLW(EC)是一款专业用于测试各种软包装材料拉伸性能等力学特性的电子拉力试验机；优于0.5级测试精度有效地保证了试验结果的准确性；系统支持拉压双向试验模式，试验速度可自由设定；一台试验机集成拉伸、剥离、撕裂、热封等八种独立的测试程序，为用户提供了多种试验项目选择；气动夹持试样，防止试样滑动，保证测试数据的准确性。 测试原理： 将试样装夹在夹具的两个夹头之间，两夹头做相对运动，通过位于动夹头上的力值传感器和机器内置

建筑钢材的主要技术性能

钢材的技术性质主要包括力学性能力学性能力学性能和工艺性能工艺性能 工艺性能两个方面。 一、力学性能力学性能：： 力学性能又称机械性能，是钢材最重要的使用性能。在建筑结构中，对承受静荷载作用的钢材，要求具有一定的力学强度，并要求所产生的变形不致影响到结构的正常工作和安全使用。对承受动荷载作用的钢材，还要求具有较高的韧性而不致发生断裂。 （一）、）、强度强度强度：： 在外力作用下在外力作用下，，材料抵抗变形和断裂的能力称为强度材料抵抗变形和断裂的能力称为强度。。 测定钢材强度的方法是拉伸试验，钢材受拉时，在产生应力的同时，相应的产生应变。应力－应变的关系反映出钢材的主要力学特征。 因此，抗拉性能是钢材最重要的技术性质。根据低碳钢受拉时的应力低碳钢受拉时的应力低碳钢受拉时的应力－－应变曲线应变曲线（如图6-1），可了解到抗拉性能的下列特征指标。 1、弹性模量和比例极限弹性模量和比例极限：： 钢材受力初期，应力与应变成正比例增长，应力与应变之比是常数，称为弹性模量弹性模量弹性模量即E =σ/ε。这个阶段的最大应力（P 点的对应值）称为比例极限比例极限σp 。 E 值越大，抵抗弹性变形的能力越大；在一定荷载作用下，E 值越大，材料发生的弹性变形量越小。一些对变形要求严格的构件，为了把弹性变形控制在一定限度内，应选用刚度大的钢材。 2、弹性极限弹性极限：： 应力超过比例极限后，应力-应变曲线略有弯曲，应力与应变不再成正比例关系，但卸去外力时，试件变形仍能立即消失，此阶段产生的变形是弹性变形。不产生残留塑性变不产生残留塑性变形的最大应力形的最大应力（e 点对应值）称为弹性极限弹性极限σe 。事实上，σp 和σe 相当接近。 3、屈服强度屈服强度：： 屈服强度屈服强度：：钢材开始丧失对变形的抵抗能力钢材开始丧失对变形的抵抗能力，，并开始产生大量塑性变形时所对应的应力并开始产生大量塑性变形时所对应的应力。在屈服阶段，锯齿形的最高点所对应的应力称为屈服上限屈服上限屈服上限；锯齿形的最低点所对应的应力称为屈服下限屈服下限 屈服下限。屈服上限与试验过程中的许多因素有关。屈服下限比较稳定，容易测试，所以规范规定以屈服下限的应力值作为钢材的屈服强度以屈服下限的应力值作为钢材的屈服强度以屈服下限的应力值作为钢材的屈服强度，，用σs 表示表示。。 图6-1 低碳钢受拉时的应力一应变曲线 中碳钢和高碳钢 中碳钢和高碳钢没有明显的屈服现象，规范规定以0.2%残余变形所对应的应力值作为条件屈服强度条件屈服强度 条件屈服强度，用σ0.2表示。 屈服强度对钢材使用意义重大，一方面，当构件的实际应力超过屈服强度时，将产生不可恢复的永久变形；另一方面，当应力超过屈服强度时，受力较高部位的应力不再提高，而自动将荷载重新分配给某些应力较低部位。因此，，屈服强度是确定容许应力的主

大跨度结构应优先选用钢材

第一章 绪论 选择题 （ ）1、大跨度结构应优先选用钢材，其主要原因是 A 、钢结构具有良好的装配性； B 、钢材接近均质等向体，力学计算结果与实际最符合； C 、钢材的韧性好； D 、钢材的比重与强度之比小于混凝土等其它材料。 填空题 1、钢材有哪些主要特点？结合这些特点，相应有哪些合理的应用范围？ 2、高效钢材包括哪些种类？ 第二章 钢结构的材料 选择题 （ ）1、钢材在复杂应力状态下的屈服条件是由 等于单向拉伸时的屈服强度决定的。 A 、最大主拉应力1σ； B 、最大剪应力max τ； C 、最大主压应力3σ； D 、折算应力eq σ。 （ ）2、钢材的设计强度是根据 确定的。 A 、比例极限； B 、弹性极限； C 、屈服强度； D 、极限强度。 （ ）3、某构件发生了脆性破坏，不经检查可以肯定下列问题中 对该破坏无直接影响。 A 、钢材的屈服点过低； B 、构件的荷载增加速度过快； C 、存在冷加工硬化； D 、构件有构造原因引起的应力集中。 （ ）4、Q235钢按照质量等级分为A 、B 、C 、D 四级，由A 到D 表示质量由低到高，其分类依据是 。 A 、冲击韧性； B 、冷弯试验； C 、化学成分； D 、伸长率。 （ ）5、普通碳素钢强化阶段的变形是 。 A 、完全弹性变形； B 、完全塑性变形； C 、弹性成分为主的弹塑性变形； D 、塑性成分为主的弹塑性变形。 （ ）6、钢材中S 的含量超过规定标准， 。 A 、将提高钢材的伸长率； B 、将提高钢材的抗拉强度； C 、将使钢材在低温工作时变脆； D 、将使钢材在高温工作时变脆。 （ ）7、钢材屈服点f y 的高低反映了材料 。 A 、受静载时的最大承载能力； B 、受静载时的最大变形能力； C 、受动载时的最大承载能力； D 、受静载、发生塑性变形前的承载能力。 （ ）8、金属M n 可提高钢材的强度，对钢材的塑性 ，是一种有益的成分。 A 、提高不多； B 、提高较多； C 、降低不多； D 、降低很多。 （ ）9、钢材内部除含有F e 、C 外，还含有有害元素 。 A 、N 、O 、S 、P ； B 、M n 、O 、S 、P ； C 、V 、S i 、O 、P ； D 、N 、O 、M n 、T i 。 （ ）10、建筑钢材单向受拉的屈服点f y 与单向受压的屈服点f y ′之间满足 。 A 、f y ＞ f y ′； B 、f y ＜ f y ′； C 、f y ＝ f y ′； D 、f y ＝0.58 f y ′。 （ ）11、在低温工作的钢结构选择钢材除强度、塑性、冷弯性能指标外，还需 指标。 A 、低温屈服强度； B 、低温抗拉强度； C 、低温冲击韧性； D 、疲劳强度。 （ ）12、同类钢种的钢板，厚度越大， 。 A 、强度越低； B 、塑性越好； C 、韧性越好； D 、内部构造缺陷越少。 （ ）13、钢结构疲劳计算应采用 法，应力按 计算。 A 、应力比、弹性状态； B 、容许应力幅、弹性状态； C 、容许应力幅、弹塑性状态； D 、应力比、弹塑性状态。 （ ）14、加荷速度会对钢材产生一定的影响，加荷速度快，钢材 。 A 、屈服点提高，塑性变形能力降低； B 、屈服点提高，脆性转变温度提高； C 、屈服点降低，塑性变形能力提高； D 、屈服点降低，脆性转变温度降低。

三元乙丙胶

三元乙丙橡胶是由乙烯、丙烯经溶液共聚合而成的橡胶，再引入第三单体（ENB）。三元乙丙橡胶基本上是一种饱和的高聚物，耐老化性能非常好、耐天候性好、电绝缘性能优良、耐化学腐蚀性好、冲击弹性较好。乙丙橡胶的最主要缺点是硫化速度慢；与其它不饱和橡胶并用难，自粘和互粘性都很差，故加工性能不好。 根据乙丙橡胶的性能特点，主要应用于要求耐老化、耐水、耐腐蚀、电气绝缘几个领域，如用于轮胎的浅色胎侧、耐热运输带、电缆、电线、防腐衬里、密封垫圈、建筑防水片材、门窗密封条、家用电器配件、塑料改性等。 乙丙橡胶的性质与用途 乙丙橡胶以乙烯和丙烯为主要原材料合成，耐老化、电绝缘性能和耐臭氧发能突出。乙丙橡胶可大量充油和填充碳黑，制品价格较低，乙丙橡胶化学稳定性好，耐磨性、弹性、耐油性和丁苯橡胶接近。乙丙橡胶的用途十分广泛，可以作为轮胎侧、胶条和内胎以及汽车的零部件，还可以作电线、电缆包皮及高压、超高压绝缘材料。还可制造及鞋、卫生用品等浅色制品。 乙丙橡胶的性能与改进 一、1、低密度高填充性 乙丙橡胶的密度是较低的一种橡胶，其密度为0.87。加之可大量充油和加入填充剂，因而可降低橡胶制品的成本，弥补了乙丙橡胶生胶价格高的缺点，并且对高门尼值的乙丙橡胶来说，高填充后物理机械能降低幅度不大。 2、耐老化性 乙丙橡胶有优异的耐天候、耐臭氧、耐热、耐酸碱、耐水蒸汽、颜色稳定性、电性能、充油性及常温流动性。乙丙橡胶制品在120℃下可长期使用，在150- 200℃下可短暂或间歇使用。加入适宜防老剂可提高其使用温度。以过氧化物交联的三元乙丙橡胶可在苛刻的条件下使用。三元乙丙橡胶在臭氧浓度50pphm、拉伸30%的条件下，可达150h以上不龟裂。 3、耐腐蚀性 由于乙丙橡胶缺乏极性，不饱和度低，因而对各种极性化学品如醇、酸、碱、氧化剂、制冷剂、洗涤剂、动植物油、酮和脂等均有较好的抗耐性；但在脂属和芳属溶剂（如汽油、苯等）及矿物油中稳定性较差。在浓酸长期作用下性能也要下降。在ISO/TO 7620中汇集了近400种具有腐蚀性的气态和液态化学品对各种橡胶性能作用的资料，并规定了1-4级表示其作用程度, 腐蚀性化学品对橡胶性能的影响: 等级体积溶胀率/% 硬度降低值对性能影响 1 ＜10 ＜10 轻微或无 2 10-20 ＜20 较小 3 30-60 ＜30 中等 4 ＞60 ＞30 严重 4、耐水蒸汽性能 乙丙橡胶有优异的耐水蒸汽性能并估优于其耐热性。在230℃过热蒸汽中，近100h后外观无变化。而氟橡胶、硅橡胶、氟硅橡胶、丁基橡胶、丁腈橡胶、天然橡胶在同样条件下，经历较短时间外观发生明显劣化现象。 5、耐过热水性能 乙丙橡胶耐过热水性能亦较好，但与所有硫化系统密切相关。以二硫化二吗啡啉、TMTD 为硫化系统的乙丙橡胶，在125℃过热水中浸泡15个月后，力学性能变化甚小，体积膨胀率仅0.3%。

钢结构选择填空简答复习题

选择题 1．关于建筑结构钢材的优缺点，下列说法中错误的是【 】 A. 钢材的强度较高，结构自重轻 B. 钢材具有良好的冷加工和热加工性能 C. 钢结构的耐腐蚀性能很好，适合在各种恶劣环境中使用 D. 钢结构的耐热性很好，但耐火性能很差 2．钢结构设计中，对下列哪一项内容需按正常使用极限状态进行验算【 】 A. 构件的变形 B. 构件的强度 C. 构件的疲劳强度 D. 构件的整体稳定 3．为防止厚钢板在焊接时或承受厚度方向的拉力时发生层状撕裂，必须测试钢材的【 】 A. 抗拉强度f u B. 屈服点f y C. 冷弯180°试验 D. Z 向收缩率 4．不同质量等级(A 、B 、C 、D)的同一类钢材，下列哪项力学指标不同【 】 A. 抗拉强度f u B. 冲击韧性A K C. 伸长率δ D. 屈服点f y 5．对于普通螺栓连接，限制端距e ≥2d 0的目的是为了避免【 】 A. 螺栓杆受剪破坏 B. 板件被拉断破坏 C. 板件受挤压破坏 D. 板件端部冲剪破坏 6．如图所示承受静力荷载的T 形连接，采用双面角焊缝，按构造要求所确定的合理焊脚尺寸应为【 】 A. 4mm B. 6mm C. 8mm D. 10mm 7．初始弯曲和荷载的初始偏心对轴心受压构件整体稳定承载力的影响为【 】 A. 初弯曲和初偏心均会降低稳定承载力 B. 初弯曲和初偏心均不会影响稳定承载力 C. 初弯曲将会降低稳定承载力，而初偏心将不会影响稳定承载力 D. 初弯曲将不会影响稳定承载力，而初偏心将会降低稳定承载力 8．保证焊接组合工字型截面轴心受压柱翼缘板局部稳定的宽厚比限值条件，是根据矩形板单向均匀受压时下列哪种边界条件确定的【 】 A. 两边简支、一边自由、一边弹性嵌固 B. 两边简支、一边自由、一边嵌固 C. 三边简支、一边自由 D. 四边均为简支 9．梁腹板屈曲后强度产生的原因是【 】 A. 腹板屈曲后产生钢材的弹塑性强化，能够继续承担更大的荷载 B. 腹板屈曲后产生薄膜拉力场，牵制了板变形的发展，存在继续承载的潜能 C. 腹板屈曲后产生复杂的应力状态，提高了钢材的屈服点 D. 由于横向加劲肋的存在，提高了腹板局部稳定承载力 10．图示的普通钢屋架角钢的四种切断形式中，绝对不允许采用的是【 】 t=8mm t=6mm

抗拉强度_延伸率_屈服强度

问题：什么是抗拉强度，延伸率，屈服强度？ 球铁管是一种即有高强度和高弹性的输水管道，球铁管优秀的力学性能是它在种类繁多的输水管材中立于不败之地的保证，因而我们有必要对描述球铁管的各种力学性能做一番介绍： 1． 延伸率 延伸率主要衡量球墨铸铁塑性性能-即发生永久变形而不至于断裂的性能。 δ= (L-L 0)/L 0*100% δ---伸长率 L 0----试样原长度 L----试样受拉伸断裂后的长度 2． 强度 强度是金属材料在外力作用下抵抗永久变形和断裂的能力。工程上常用来表示金属材料强度的指标有屈服强度和抗拉强度。 a. 屈服强度是金属材料发生屈服现象时的屈服极限，亦即抵抗微量塑性变形的应力。 δS =Fs/A O Fs----试样产生屈服现象时所承受的最大外力（N ） A O ----试样原来的截面积（mm 2） δS ---屈服强度(Mpa) b. 抗拉强度是指金属材料在拉断前所能承受的最大应力，用δb =F O /A O F O ----试样在断裂前的最大外力（N ） A O ----试样原来的截面积（mm 2） δb ---抗拉强度（Mpa ） Table:三种不同材料之间的机械性能对比 对于球墨铸铁管而言，其试样实际就是取自插口处试样加工过后的试棒；对球墨铸铁管件而言，其试样通常是取自与管件同批的铁水铸出的Y 型试块加工成的试棒。 管材和管件的抗拉强度实验，就是用试棒拉断前的最大持续力除以试棒面积计算得出的抗拉强度。把试棒断裂的两部分拼在一起测量伸长的标距，用伸长标距与初始标距之比求得伸长率。 不同的管材之间因为力学性能实验方法有别，所以某些管材宣传他们的力学性能甚至优于铸铁管是毫无根据的。 退火球墨铸铁 铸态球墨铸铁管 灰口铁管 屈服强度 ≥300MPa 未定义 未定义 抗拉强度 ≥420MPa ≤300MPa ≥200 MPa 延伸率 ≥10% ≥3% ≤3% 断裂形式 塑性变形 突然断裂 突然断裂

建筑钢材试题A卷

卷）建筑钢材试卷（A 分数：岗位：姓名： 一、填空题(1X25) 1、建筑钢材的主要力学性能有和。 2、建筑钢材按照化学成分可分为和两大类。 3、钢筋混凝土用钢筋主有、、、 、。 4、钢筋牌号为HPB300的钢筋伸长率为，屈服强度为，抗拉强度为。钢筋牌号为HRB400钢筋伸长率为，屈服强度为，抗拉强度为。 5、钢筋检测实验室温度为。 6、混凝土用钢筋检测工程一般有：、、 、。 7、公称直径为14mm的热轧带肋钢筋做伸长率实验时原始标距为，公称直径为12mm的热轧光圆钢筋做伸长率实验时原始标距为。 8、直径为14mm的热轧带肋钢筋断后标距为89mm，该钢筋伸长率为。 9、热轧带肋钢筋在做力学实验时速率为。 二、名词解释（5X3） 钢筋的屈服强度： 钢筋的抗拉强度： 强屈比： 三、简答题(5X8) 1、抗震钢筋在判定时有什么要求？ 、什么是钢材的塑性？通常用什么来表示？2． 3、什么是钢材的冷弯性能？ 4、钢筋伸长率实验流程. 5、钢筋冷弯实验流程。

6、钢筋重量偏差标准范围。（直径6-25mm） 7、钢筋实验结果评定要求。 、钢筋接头焊接方法一般有哪些？8． 四、选择题（单选和多选）(1X9+2X3) 1．钢筋拉伸实验一般应为（）温度条件下进行。 A、23±5℃ B、0-35℃ C 、5-40℃ D、10-35℃ 2．钢筋经冷拉后，其屈服点、塑性和韧性（） A．升高、降低 B、降低、降低 C、升高、升高 D、降低、升高3．（）是利用电流通过渣池产生的电阻热将钢筋端溶化，然后施加压力使钢筋焊合。 A.闪光对焊 B.气压焊 C.电弧焊 D.电渣压力焊 4．在进行钢筋拉伸实验时，所用万能实验机测力计示值误差不大于极限荷载的（） A．±5％ B、±2％ C ±1％ D、±3% 5．钢材焊接拉伸实验，一组试件有2根发生脆断，但抗拉强度不小于钢筋母材抗拉强度标准值，应再取（）根进行复验。 A． 2 B.4 C . 6 D、不合格 6．当牌号为HRB335直径12mm钢筋接头进行弯曲实验时，弯曲直径应取（）。 A、2d B、4d C、5d D、3d 7.《金属材料拉伸实验第一部分：室温实验方法》标准代号是（） A、GB/T228.1-2010 B、GB/T232-2010 C、GB/T238-2002 D、GB1499.1-2008 8、钢筋主要机械性能的各项指标是通过静力拉伸实验和冷弯实验来获得的。由静力拉伸实验得出的应力一应变曲线，是描述钢筋在单向均匀受拉下工作特性的重要方式，静力拉伸实验是由四个阶段组成的（见图1-3），其中CD是如下哪个阶段（）？

第一章 绪论及第二章钢材习题

第一章绪论及第二章钢材习题 一、名词解释 1、承载能力的极限状态： 2、钢材的韧性： 3、时效硬化： 4、钢材的冷脆 5、正常使用极限状态 6、应力集中 7、塑性破坏 8、脆性破坏 二、填空题 1．钢材的三项基本力学性能指标分别为：、和 。 2．Q235－BF表示。3．普通工字钢用符号及号数表示，其中号数代表的厘米数。 4．根据应力－应变曲线，低碳钢在单向受拉过程中的工作特性，可以分为、 、、、。5．钢材在当温度下降到负温的某一区间时，其冲击韧性急剧下降，破坏特征明显地由破坏转变为破坏，这种现象称为。 6.钢结构有耐腐蚀性差和_______差的弱点。 7．钢结构目前采用的设计方法是______设计方法。 8．当温度达到600℃时，强度几乎降为零，完全失去了承载力，这说明钢材的_____________性能差。 9.钢材标号Q235B中的235表示材料的为235N／mm2。 10.钢材在连续的循环荷载作用下，当循环次数达到某一定值时，钢材会发生突然断裂破坏的现象，称为钢材的___________。 11.钢结构中采用的各种板件和型材，都是经过多次辊轧而成的，一般薄钢板的屈服点比厚钢板___________。 12．当钢材受荷载作用进入弹塑性阶段及以后时，间歇重复加载将使弹性变形范围扩大，这种现象称为钢材的__________。

13．Q235A级钢材的__________不作为钢厂供货的保证项目，因而这种钢材不宜在焊接承重结构中使用。 14.钢结构设计规范(GB50017—2003)将钢材分为四组，钢板越厚，设计强度越________。 15．钢材承受动力荷载作用时，抵抗脆性破坏的性能用______指标来衡量。 16.钢材的设计强度是根据材料的_______确定的 三、单项选择 1、钢结构更适合于建造大跨结构，这是由于（） A.钢材具有良好的耐热性 B.钢材具有良好的焊接性 C.钢结构自重轻而承载力高 D.钢结构的实际受力性能和力学计算结果最符合 2、钢结构发生脆性破坏是由于（） A.钢材是塑性较差的材料 B.钢材的强度较高 C.结构的构造不合理或工作条件差 D.材料的使用应力超过屈服点 3、在承受动荷的下列连接构造中，不合理 ．．．的是（） 4、钢材的冲击韧性A KV值代表钢材的（） A.韧性性能 B.强度性能 C.塑性性能 D.冷加工性能 5、钢材的伸长率指标是通过下列哪项试验得到的？（） A.冷弯试验 B.冲击功试验 C.疲劳试验 D.单向拉伸试验 6、钢材所含化学成分中，需严格控制含量的有害元素为( ) A.碳、锰 B.钒、锰 C.硫、氮、氧 D.铁、硅 7、随着钢材中含碳的增加会使钢材的_____提高。 A、强度 B、塑性 C、韧性 D、强度和塑性 8.钢材具有良好的焊接性能是指() A.焊接后对焊缝附近的母材性能没有任何影响 B.焊缝经修整后在外观上几乎和母材一致

抗拉强度伸长率的检测及冷弯性能检测作业指导书

抗拉强度伸长率的检测及冷弯性能检测作业指导书 5.1.1 试验目的：检测钢筋的抗拉强度、伸长率。 5.1.2 依据标准：《金属材料室温拉伸试验方法》（GB228.1-2010） 5.1.3 仪器设备 万能材料试验机 游标卡尺 钢直尺。 5.1.4 试验步骤： 1、开动万能材料试验机，根据试样直径选择对应的量程，使指针归零。 2、把试样夹紧在试验机上，屈服前应力增加速度为10MPa/s。 3、抗拉强度测定： 采用图解方法和指针方法测定抗拉强度。对于有明显屈服现象的金属材料，从记录力----延伸曲线或力----位移曲线图，或从测力度盘，读取过了屈服阶段之后的最大力；对于呈现无明显屈服现象的金属材料，从记录的力----延伸曲线或力----位移曲线图，或从测力度盘，读取试验过程中的最大力。最大力除以试样原始横截面积得到抗拉强度。 4、伸长率的测定：

为了测定断后伸长率，应将试样断裂的部分仔细地配接在一起，使其轴线处于同一直线上，确保试样断裂部分适当接触后，测量试样断后的标距。用分辨力优于0.1mm 的量具或测量装置测定断后标距,精确至±0.25 mm。原则上只有断裂处与最接近的标距标记的距离，不小于原始标距的三分之一情况方为有效。但断后伸长率大于或等于规定值，不管断裂位置处于何处测量均为有效。 标距范围内伸长的长度除以标准标距得断后伸长率。 为避免发生标距以外的断裂造成试样报废，可采用位移方法测定。

10.5.2 冷弯性能检测 5.2.1 试验目的：测定钢筋的抗弯性能。 5.2.2 依据标准：《金属材料弯曲试验方法》（GB232-2010） 5.2.3 仪器设备：万能材料试验机及不同直径的弯心。 5.2.4 试验步骤： 1、开动万能材料试验机，将按规定所取的试样放置在万能材料试验机支架上（按标准调节支架间距），根据试样的直径选择对应的弯头直径。 2、对试样进行加荷，以平稳加压向试样缓缓施加试验力，直至试样弯到规定角度或出现裂纹、裂缝、裂断时为止。

材料复习题

一、填空题 1、材料抵抗渗透的性质称为抗渗性，其大小可用（渗透系数）表示，也可用（抗 渗等级）表示。 2、材料的亲水性与憎水性用（润湿边角）来表示，材料的吸湿性用（含水率） 来表示。材料的吸水性用（吸水率）来表示。 3、石灰浆体在空气中硬化，是由（结晶）作用和（碳化）作 用同时进行的过程来完成，故石灰属于（气硬性）胶凝材料。 4、硅酸盐水泥熟料中四种矿物成分的分子式是（C3A）、（C2S）、 （C3S）、（C4AF）。 5、混凝土的合理砂率是指在（用水量）和（水泥用量）一定的情况 下，能使混凝土获得最大的流动性，并能获得良好粘聚性和保水性的砂率。 6、普通混凝土配 合比设计中要确定的三个参数为（水灰比）、（砂率）和（单位用水量）. 7、石灰的陈伏处理主要是为了消除（过火石灰）的危害。 8、.建筑石膏的化学成分为___GaSO4.?H2O________；生石灰的化学成分为 CaO；熟石灰的化学成分为_____Ca(OH)2___。 9、生石灰熟化的特征为（放热）和______体积膨胀_______ 10、硅酸盐水泥的水化产物是__水化硅酸钙__，_氢氧化钙_，__水化铝酸钙__， ___铁酸钙和（水化硫铝酸钙晶实） 11、石膏的硬化时体积是（膨胀的），硬化后孔隙率较（大）。 12、建筑砂浆的和易性包括流动性和保水性两方面的含义。 13、砌筑砂浆的流动性用（沉入度）表示，保水性用（分层度）来表示。 14、钢结构设计时碳素结构钢以（屈服）强度作为设计计算取值的依据。 15、石油沥青按三组分划分分别为（油分）、（树脂）、（地沥青质）。 16、相同条件下，碎石混凝土的和易性比卵石混凝土的和易性差。 17、.生产硅酸盐水泥时掺入适量石膏的目的是起_延缓水泥的凝结硬化速度_作 用，但当掺量过多时，易导致水泥的_____体积安定性__（性能）不合格。18、沥青由固态转变为具有一定流动性膏体的温度，称为软化点。

钢筋的屈服强度和抗拉强度

钢筋的屈服强度和抗拉强度 HPB235钢筋，屈服点强度为235MPa，（延伸率为17%）； HRB335钢筋，屈服点强度为335MPa，（延伸率为16%)； HRB400钢筋，屈服点强度为400MPa，（延伸率为15%）。 根据规定，直径28－40的钢筋，断后延伸率可降低1%，40以上的钢筋可降低2%。 以上要求是交货检验的最小保证值 实验钢筋的拉伸试验 简单的说就是钢筋伸长段与钢筋原长的比。 ①钢筋强度的计算 试件的屈服强度按下式计算： 式中ps——屈服点荷载，n； a0——试件横截面积，cm2。 试件的抗拉强度按下式计算： 式中p0——屈服点荷载，n； a0——试件横截面积，cm2。 ②伸长率的测定 a. 将已拉断试件的两段在断裂处对齐，尽量使其轴线位于一条

直线上。如拉断处由于各种原因形成缝隙，则此缝隙应计入试件拉断后的标距部分长度内。 b. 如拉断处到邻近标距端点的距离大于(1／3)l0时，可用卡尺直接量出已被拉的标距长度l1（mm)。 c. 如拉断处到邻近的标距端点的距离小于或等于(1/3)l0时，可按移位法计算。 d. 伸长率按下式计算（精确至1％）： 式中δ——伸长率，％，精确至1％； l0——原标距长度，mm； l1——试件拉断后直接量出或按移位法确定的标距部分的长度，mm（测量精确 mm）。 e. 如试件在标距端点上或标距外断裂，则试验结果无效，应重作试验。 将测试、计算所得到的结果δ10、δ5（δ10、δ5分别表示l0＝10a和l0＝5a时的断后伸长率），对照国家规范对钢筋性能的技术要求，如达到标准要求则合格，如未达到，可取双倍试验重做，如仍未达到标准者，则钢筋的伸长率不合格。 联系电话： 企业网址：山东金业机械有限公司

三元乙丙橡胶(EPDM)特点是什么32

三元乙丙橡胶(EPDM)特点是什么 三元乙丙橡胶(EPDM)特点，性能参数与加工 三元乙丙橡胶是乙烯、丙烯以及非共轭二烯烃的三元共聚物，1963年开始商业化生产。每年全世界的消费量是80万吨。EPDM最主要的特性就是其优越的耐氧化、抗臭氧和抗侵蚀的能力。由于三元乙丙橡胶属于聚烯烃家族，它具有极好的硫化特性。在所有橡胶当中，EPDM具有最低的比重。它能吸收大量的填料和油而影响特性不大。因此可以制作成本低廉的橡胶化合物。 (注：EPDM中文名：三元乙丙橡胶) 三元乙丙橡胶的性能与优点 三元乙丙橡胶主链由化学性稳定的饱和烃组成，仅在侧链中含不饱和双键，故基本上属于种饱和型橡胶。由于分子结构内无极性取代基，分子间内聚能低，故分子链可在较宽的温度范围内保持柔顺性。乙丙橡胶的化学结构使其硫化制品具有独特的性能。 1、低密度高填充性： 三元乙丙橡胶是一种密度较低的橡胶，其密度为0．87。加之可大量充油和加入填充剂，因而可降低橡胶制品的成本， 弥补了三元乙丙橡胶生胶价格高的缺点，并且对高门尼值的三元乙丙橡胶来说，高填充后物理机械性能降低幅度不大。 2、耐老化性： 乙丙橡胶有优异的耐天候、耐臭氧、耐热、耐酸碱、耐水蒸汽、颜色稳定性、电性能、充油性及常温流动性。三元乙丙橡胶制品在120 ℃下可长期使用，在150～200。C下可短暂或间歇使用。加入适宜防老剂可提高其使用温度。用过氧化物交联的三元乙丙橡胶可在更苛刻的条件下使用。三元乙丙橡胶在臭氧浓度50×10～，拉伸30％，可达1 50 h以上不龟裂。 3、耐腐蚀性：

由于乙丙橡胶缺乏极性，不饱和度低，因而对各种极性化学品如醇、酸、碱、氧化剂、制冷剂、洗涤剂、动植物油、酮和脂等均有较好的抗耐性；但在脂属和芳属溶剂(如汽油、苯等及矿物油中稳定性较差。在浓酸长期作用下性能也要下降。在ISO／TR7620中汇集了近400种具有腐蚀性的气态和液态化学品对各种橡胶性能作用的资料。刘乙丙橡胶作用程度为1级的化学品有80多种，在此不一一列举。 4、耐水蒸气： 乙丙橡胶有优异的耐水蒸气性能并优于其耐热性。在230℃ 过热蒸汽中，近100h后外观无变化。而氟橡胶、硅橡胶、氟硅橡胶、丁基橡胶、丁腈橡胶、天然橡胶在同样条件下，经历较短时间外观发生明显劣化现象。 5、耐过热水性能： 三元乙丙橡胶耐过热水性能亦较好，但与所用硫化系统密切相关。以二硫代二吗啡啉、TMTD为硫化系统的乙丙橡胶，在125 ℃过热水中浸泡1 5个月后，力学性能变化甚小，体积膨胀率仅0．3％。 6、电性能： 三元乙丙橡胶具有优异的电绝缘性能和耐电晕性，电性能优于或接近丁苯橡胶、氯磺化聚乙烯、聚乙烯和交联聚乙烯。 7、弹性： 三元乙丙橡胶分子结构中无极性取代基，分子内聚能低，分子链可在较宽范围内保持柔顺性，仅次于天然橡胶和顺丁橡胶，并在低温下仍能保持。 8、黏接性： 三元乙丙橡胶由于分子结构中缺少活性基团，内聚能低，加上胶料易于喷霜，自黏性和互黏性很差。 分子结构和性能 三元乙丙是乙烯，丙烯和非共轭二烯烃的三元共聚物。二烯烃具有特殊的结构，只有两键之一的才能共聚，不饱和的双键主要是作为交链处。另一个不饱和的不

建筑钢材试题(A卷)

建筑钢材试题（A卷）

2、什么是钢材的塑性？通常用什么来表示？ 3、什么是钢材的冷弯性能？ 4、钢筋伸长率试验流程. 5、钢筋冷弯试验流程。 6、钢筋重量偏差标准范围。（直径6-25mm） 7、钢筋试验结果评定要求。

8、钢筋接头焊接方法一般有哪些？ 四、选择题（单选和多选）(1X9+2X3) 1．钢筋拉伸试验一般应为（）温度条件下进行。 A、23±5℃ B、0-35℃ C 、5-40℃ D、10-35℃ 2．钢筋经冷拉后，其屈服点、塑性和韧性（） A．升高、降低 B、降低、降低 C、升高、升高 D、降低、升高 3．（）是利用电流通过渣池产生的电阻热将钢筋端溶化，然后施加压力使钢筋焊合。 A.闪光对焊 B.气压焊 C.电弧焊 D.电渣压力焊 4．在进行钢筋拉伸试验时，所用万能试验机测力计示值误差不大于极限荷载的（）A．±5％ B、±2％ C ±1％ D、±3% 5．钢材焊接拉伸试验，一组试件有2根发生脆断，但抗拉强度不小于钢筋母材抗拉强度标准值，应再取（）根进行复验。 A． 2 B.4 C . 6 D、不合格 6．当牌号为HRB335直径12mm钢筋接头进行弯曲试验时，弯曲直径应取（）。 A、2d B、4d C、5d D、3d 7.《金属材料拉伸试验第一部分：室温试验方法》标准代号是（） A、GB/T228.1-2010 B、GB/T232-2010 C、GB/T238-2002 D、GB1499.1-2008 8、钢筋主要机械性能的各项指标是通过静力拉伸试验和冷弯试验来获得的。由静力拉伸试验得出的应力一应变曲线，是描述钢筋在单向均匀受拉下工作特性的重要方式，静力拉伸试验是由四个阶段组成的（见图1-3），其中CD是如下哪个阶段（）？ A.弹性阶段 B.屈服阶段 C.强化阶段 D.颈缩阶段 钢筋的应力-应变曲线
