华中科技大学 信息工程学院课程设计报告书题目: 电力系统潮流计算 专业：电气工程及其自动化 班级： 学号： 学生姓名： 指导教师： 2015年 11 月 10 日
2015年11月12日
信息工程学院课程设计成绩评定表
摘要 电力系统稳态分析包括潮流计算和静态安全分析。本文主要运用的事潮流计算，潮流计算是电力网络设计与运行中最基本的运算，对电力网络的各种设计方案及各种运行方式进行潮流计算，可以得到各种电网各节点的电压，并求得网络的潮流及网络中的各元件的电力损耗，进而求得电能损耗。本位就是运用潮流计算具体分析，并有MATLAB仿真。 关键词：电力系统潮流计算 MATLAB仿真
Abstract Electric power system steady flow calculation and analysis of the static safety analysis. This paper, by means of the calculation, flow calculation is the trend of the power network design and operation of the most basic operations of electric power network, various design scheme and the operation ways to tide computation, can get all kinds of each node of the power grid voltage and seek the trend of the network and the network of the components of the power loss, and getting electric power. The standard is to use the power flow calculation and analysis, the specific have MATLAB simulation. Key words: Power system; Flow calculation; MATLAB simulation
关于电力系统经济调度的潮流计算分析 发表时间：2016-05-24T15:57:29.347Z 来源：《电力设备》2016年第2期作者：秦先威 [导读] （国网山东省电力公司烟台市牟平区供电公司山东烟台 264100）随着经济的快速发展和科技的不断进步，社会各行业对电力资源的需求量越来越大，我国的电力系统建设规模也越来越大。 （国网山东省电力公司烟台市牟平区供电公司山东烟台 264100） 摘要:潮流计算是电力调度中最重要也是最基本的计算之一,它应用于电力系统中实时电价计算、输电权分配、网络阻塞管理等多方面。 关键词:电力系统；经济调度；潮流计算 前言 随着经济的快速发展和科技的不断进步，社会各行业对电力资源的需求量越来越大，我国的电力系统建设规模也越来越大。电力调度对电力系统的正常运行有很大的影响，而潮流计算则是电力调度中最重要的基本计算方法，潮流计算对电价计算、输电分配、电网线路管理有十分重要的影响。随着经济的快速发展，我国的电力企业得到了飞速的发展，与此同时，人们对供电质量的要求也越来越高，为满足人们的用电需求，电力系统在运行过程中，必须保证电力调度的合理性、科学性，潮流计算是电力系统经济调度最重要的计算方法之一，潮流计算的结果准确性很高，科学性很强，潮流计算对电力系统经济调度有十分重要的作用。 一、潮流计算的概述 1.1 潮流计算的概述 潮流计算是指利用已知的电网接线方式、参数、运行条件，将电力系统的各个母线电压、支路电流、功率、网损计算出来。通过潮流计算能判断出正在运行的电力系统的母线电压、支路电流、功率是否在允许范围内运行，如果超出允许范围，就需要采用合理的措施，对电力系统的进行方式进行调整。在电力系统规划过程中，采用潮流计算，能为电网供电方案、电气设备的选择提供科学的依据，同时潮流计算还能为自动装置定整计算、继电保护、电力系统稳定计算、故障计算提供原始数据。 1.2 潮流计算的电气量 潮流计算是根据电力系统接线方式、运行条件、参数等已知条件，将稳定状态下电力系统的电气量计算出来。一般情况下，给出的条件有电源、负荷节点的功率、平衡节点的电压、相位角、枢纽点的电压，需要计算的电气量有各节点的电压、相位角、各支路通过的电流、功率、网络的功率损耗等。 1.3 传统的潮流计算方法 传统的潮流计算方法，包括很多不同的内容，具有一定的优点和缺点。例如，传统的潮流计算方法，包括非线性规划法、二次规划法和线性规划法等。在电力系统经济调度的过程中，应用传统的潮流计算方法，优点是：可以根据目标函数的导数信息，确定需要进行搜索的方向，因此在计算的时候，具有较快的速度和清晰的计算过程。而且，可信度比较高。 1.5 智能的潮流计算方法 潮流计算中人工智能方法的优点是：随机性：属于全局优化算法，跳出局部极值点比较容易；与导数无关性：在工程中，一些优化问题的目标函数处于不可导状态。如果进行近似和假设，会对求解的真实性造成影响；内在并行性：操作对象为一组可行解，在一定程度上可以克服内在并发性开放中性能的不足。而其缺点，主要是：需要按照概率进行操作，不能保证可以完全获取最优解；算法中的一些控制参数需要根据经验人文地给出，对专家经验和一定量的试验要求比较高；表现不稳定，在同一问题的不同实例中应用算法会出现不同的效果。 二、潮流计算的分类 根据电力系统的运行状态，潮流计算可以分为离线计算和在线计算两种方法，离线计算主要用于电力系统规划设计和电力系统运行方式安排中；在线计算主要用于电力系统运行监控和控制中；根据潮流计算的发展，潮流计算可以分为传统方法和人工智能方法两种情况，下面分别对这两种方法进行分析。 2.1 潮流计算的传统方法 潮流计算的传统方法有非线性规划法、线性规划法、二次规划法等几种情况，潮流计算的传统方法具有计算速度快、解析过程清晰、结果真实可靠等优点，但传统方法对目标函数有一定的限制，需要简化处理，这样求出来的值有可能不是最优值。 2.2 潮流计算的人工智能方法 潮流计算的人工智能方法是一种新兴的方法，人工智能方法不会过于依赖精确的数学模型，它有粒子群优化算法、遗传法、模拟退火法等几种情况，人工智能方法的计算结果和导数没有关系，其操作对象是一组可行解，能克服内在并行性存在的问题，但人工智能方法表现不太稳定，在计算过程中，有的控制参数需要根据经验得出，因此，采用人工智能方法进行计算时，需要计算人员有丰富的经验。 三、潮流计算在电力系统经济调度中的应用 3.1 在输电线路线损计算的应用 在进行输电线路线损计算过程中，通过潮流计算能得出经济潮流数据。潮流程度能根据线路的功率因数、有功负荷、无功负荷等参数，计算出潮流线损，例如一条长为38.1km，型号为LGJ—150的导线，当潮流为20MW、功率因数为0.9时，该线路线损为0.24MW，线损率为1.18%；当潮流为30MW、功率因数为0.9时，该线路线损为0.57MW，线损率为1.91%；潮流为50MW、功率因数为0.9时，该线路线损为1.95MW，线损率为3.90%；由此可以看出，潮流小于30MW时，线损率小于2%，潮流超过50MW时，线损率将超过4%，因此，该输电线路的经济输送潮流为30MW以下。调度人员可以根据计算结果，编制线路经济运行方案，从而实现节能调度。 3.2 在变压器变损中的应用 调度人员可以利用潮流计算程序，将变压器在不同负荷下的损耗、变损率计算出来，从而为变压器控制提供依据。例如一台40MVA双
目录 摘要 (1) 1.任务及题目要求 (2) 2.计算原理 (3) 2.1牛顿—拉夫逊法简介 (3) 2.2牛顿—拉夫逊法的几何意义 (7) 3计算步骤 (7) 4.结果分析 (9) 小结 (11) 参考文献 (12) 附录：源程序 (13) 本科生课程设计成绩评定表 (32)
摘要 电力系统的出现，使高效，无污染，使用方便，易于调控的电能得到广泛应用，推动了社会生产各个领域的变化，开创了电力时代，发生率第二次技术革命。电力系统的规模和技术水准已经成为一个国家经济发展水平的标志之一。 电力系统稳态分析包括潮流计算和静态安全分析。电力系统潮流计算是电力系统最基本的计算，也是最重要的计算。所谓潮流计算，就是已知电网的接线方式与参数及运行条件，计算电力系统稳态运行各母线电压、个支路电流与功率及网损。对于正在运行的电力系统，通过潮流计算可以判断电网母线电压、支路电流和功率是否越限，如果有越限，就应采取措施，调整运行方式。对于正在规划的电力系统，通过潮流计算，可以为选择电网供电方案和电气设备提供依据。潮流计算还可以为继电保护和自动装置定整计算、电力系统故障计算和稳定计算等提供原始数据。 在电力系统运行方式和规划方案的研究中，都需要进行潮流计算以比较运行方式或规划供电方案的可行性、可靠性和经济性。同时，为了实时监控电力系统的运行状态，也需要进行大量而快速的潮流计算。因此，潮流计算是电力系统中应用最广泛、最基本和最重要的一种电气运算。在系统规划设计和安排系统的运行方式时，采用离线潮流计算；在电力系统运行状态的实时监控中，则采用在线潮流计算。 关键词：电力系统潮流计算牛顿-拉夫逊法
基于内点法的最优潮流计 算 Prepared on 24 November 2020
摘要 内点法是一种能在可行域内部寻优的方法，即从初始内点出发，沿着中心路径方向在可行域内部直接走向最优解的方法。其中路径跟踪法是目前最具有发展潜力的一类内点算法，该方法鲁棒性强，对初值的选择不敏感，在目前电力系统优化问题中得到了广泛的应用。本文采用路径跟踪法进行最优求解，首先介绍了路径跟踪法的基本模型，并且结合具体算例，用编写的Matlab程序进行仿真分析，验证了该方法在最优潮流计算中的优越性能。 关键词：最优潮流、内点法、路径跟踪法、仿真
目次
0、引言 电力系统最优潮流，简称OPF（Optimal Power Flow）。OPF问题是一个复杂的非线性规划问题，要求满足待定的电力系统运行和安全约束条件下，通过调整系统中可利用控制手段实现预定目标最优的系统稳定运行状态。针对不同的应用，OPF模型课以选择不同的控制变量、状态变量集合，不同的目标函数，以及不同的约束条件，其数学模型可描述为确定一组最优控制变量u，以使目标函数取极小值，并且满足如下等式和不等式。 {min u f(x,u) S.t.?(x,u)=0 g(x,u)≤0 （0-1）其中min u f(x,u)为优化的目标函数，可以表示系统运行成本最小、或者系统运行网损最小。S.t.?(x,u)=0为等式约束，表示满足系统稳定运行的功率平衡。g(x,u)≤0为不等式约束，表示电源有功出力的上下界约束、节点电压上下线约束、线路传输功率上下线约束等等。 电力系统最优潮流算法大致可以分为两类：经典算法和智能算法。其中经典算法主要是指以简化梯度法、牛顿法、内点法和解耦法为代表的基于线性规划和非线性规划以及解耦原则的算法，是研究最多的最优潮流算法, 这类算法的特点是以一阶或二阶梯度作为寻找最优解的主要信息。智能算法主要是指遗传算法和模拟退火发等，这类算法的特点是不以梯度作为寻优信息，属于非导数的优化方法。 因此经典算法的优点是能按目标函数的导数信息确定搜索方向，计算速度快，算法比较成熟，结果可信度高。缺点是对目标函数及约束条件有一定的限
课程设计报告 学生:学号： 学院: 班级: 题目: 电力系统潮流计算课程设计
课设题目及要求 一 .题目原始资料 1、系统图：两个发电厂分别通过变压器和输电线路与四个变电所相连。 2、发电厂资料： 母线1和2为发电厂高压母线，发电厂一总装机容量为（ 300MW ），母线3为机压母线，机压母线上装机容量为（ 100MW ），最大负荷和最小负荷分别为50MW 和20MW ；发电厂二总装机容量为（ 200MW ）。 3、变电所资料： (一) 变电所1、2、3、4低压母线的电压等级分别为：35KV 10KV 35KV 10KV (二) 变电所的负荷分别为： 60MW 40MW 40MW 50MW (三) 每个变电所的功率因数均为cos φ=0.85； 变电所1 变电所母线 电厂一 电厂二
(四) 变电所1和变电所3分别配有两台容量为75MVA 的变压器，短路损 耗414KW ，短路电压（%）=16.7；变电所2和变电所4分别配有两台容 量为63MVA 的变压器，短路损耗为245KW ，短路电压（%）=10.5； 4、输电线路资料： 发电厂和变电所之间的输电线路的电压等级及长度标于图中，单位长度的电阻为Ω17.0，单位长度的电抗为Ω0.402，单位长度的电纳为S -610*2.78。 二、 课程设计基本容： 1. 对给定的网络查找潮流计算所需的各元件等值参数，画出等值电路图。 2. 输入各支路数据，各节点数据利用给定的程序进行在变电所在某一负荷 情况下的潮流计算，并对计算结果进行分析。 3. 跟随变电所负荷按一定比例发生变化，进行潮流计算分析。 1) 4个变电所的负荷同时以2%的比例增大； 2) 4个变电所的负荷同时以2%的比例下降 3) 1和4号变电所的负荷同时以2%的比例下降，而2和3号变电所的 负荷同时以2%的比例上升； 4. 在不同的负荷情况下，分析潮流计算的结果，如果各母线电压不满足要 求，进行电压的调整。（变电所低压母线电压10KV 要求调整围在9.5-10.5 之间；电压35KV 要求调整围在35-36之间） 5. 轮流断开支路双回线中的一条，分析潮流的分布。（几条支路断几次） 6. 利用DDRTS 软件，进行绘制系统图进行上述各种情况潮流的分析，并进 行结果的比较。 7. 最终形成课程设计成品说明书。 三、课程设计成品基本要求： 1. 在读懂程序的基础上画出潮流计算基本流程图 2. 通过输入数据，进行潮流计算输出结果 3. 对不同的负荷变化，分析潮流分布，写出分析说明。 4. 对不同的负荷变化，进行潮流的调节控制，并说明调节控制的方法，并 列表表示调节控制的参数变化。 5. 打印利用DDRTS 进行潮流分析绘制的系统图，以及潮流分布图。
题目：潮流计算与matlab 教学单位电气信息学院姓名 学号 年级 专业电气工程及其自动化指导教师 职称副教授
摘要 电力系统稳态分析包括潮流计算和静态安全分析。本文主要运用的事潮流计算，潮流计算是电力网络设计与运行中最基本的运算，对电力网络的各种设计方案及各种运行方式进行潮流计算，可以得到各种电网各节点的电压，并求得网络的潮流及网络中的各元件的电力损耗，进而求得电能损耗。本位就是运用潮流计算具体分析，并有MATLAB仿真。 关键词：电力系统潮流计算 MATLAB Abstract Electric power system steady flow calculation and analysis of the static safety analysis. This paper, by means of the calculation, flow calculation is the trend of the power network design and operation of the most basic operations of electric power network, various design scheme and the operation ways to tide computation, can get all kinds of each node of the power grid voltage and seek the trend of the network and the network of the components of the power loss, and getting electric power. The standard is to use the power flow calculation and analysis, the specific have MATLAB simulation. Key words: Power system; Flow calculation; MATLAB simulation
第四章 电力系统潮流分析与计算 电力系统潮流计算是电力系统稳态运行分析与控制的基础，同时也是安全性分析、稳定性分析电磁暂态分析的基础（稳定性分析和电磁暂态分析需要首先计算初始状态，而初始状态需要进行潮流计算）。其根本任务是根据给定的运行参数，例如节点的注入功率，计算电网各个节点的电压、相角以及各个支路的有功功率和无功功率的分布及损耗。 潮流计算的本质是求解节点功率方程，系统的节点功率方程是节点电压方程乘以节点电压构成的。要想计算各个支路的功率潮流，首先根据节点的注入功率计算节点电压，即求解节点功率方程。节点功率方程是一组高维的非线性代数方程，需要借助数字迭代的计算方法来完成。简单辐射型网络和环形网络的潮流估算是以单支路的潮流计算为基础的。 本章主要介绍电力系统的节点功率方程的形成，潮流计算的数值计算方法，包括高斯迭代法、牛顿拉夫逊法以及PQ 解藕法等。介绍单电源辐射型网络和双端电源环形网络的潮流估算方法。 4-1 潮流计算方程--节点功率方程 1. 支路潮流 所谓潮流计算就是计算电力系统的功率在各个支路的分布、各个支路的功率损耗以及各个节点的电压和各个支路的电压损耗。由于电力系统可以用等值电路来模拟，从本质上说，电力系统的潮流计算首先是根据各个节点的注入功率求解电力系统各个节点的电压，当各个节点的电压相量已知时，就很容易计算出各个支路的功率损耗和功率分布。 假设支路的两个节点分别为k 和l ，支路导纳为kl y ，两个节点的电压已知，分别为k V 和l V ，如图4-1所示。 图4-1 支路功率及其分布 那么从节点k 流向节点l 的复功率为（变量上面的“－”表示复共扼）： )]([l k kl k kl k kl V V y V I V S (4-1) 从节点l 流向节点k 的复功率为： )]([k l kl l lk l lk V V y V I V S (4-2) 功率损耗为： 2)()(kl kl l k kl l k lk kl kl V y V V y V V S S S (4-3)
潮流计算的基本算法及使用方法 一、 潮流计算的基本算法 1. 牛顿－拉夫逊法 1．1 概述 牛顿－拉夫逊法是目前求解非线性方程最好的一种方法。这种方法的特点就是把对非线 性方程的求解过程变成反复对相应的线性方程求解的过程，通常称为逐次线性化过程，就是牛顿－拉夫逊法的核心。 牛顿-拉夫逊法的基本原理是在解的某一邻域内的某一初始点出发，沿着该点的一阶偏 导数——雅可比矩阵，朝减小方程的残差的方向前进一步，在新的点上再计算残差和雅可矩阵继续前进，重复这一过程直到残差达到收敛标准，即得到了非线性方程组的解。因为越靠近解，偏导数的方向越准，收敛速度也越快，所以牛顿法具有二阶收敛特性。而所谓“某一邻域”是指雅可比方向均指向解的范围，否则可能走向非线性函数的其它极值点，一般来说潮流由平电压即各母线电压(相角为0，幅值为1)启动即在此邻域内。 1．2 一般概念 对于非线性代数方程组 ()0=x f 即 ()0,,,21=n i x x x f Λ ()n i Λ,2,1= (1－1) 在待求量x 的某一个初始计算值() 0x 附件，将上式展开泰勒级数并略去二阶及以上的高 阶项，得到如下的线性化的方程组 ()()()() ()0000=?'+x x f x f (1－2) 上式称之为牛顿法的修正方程式。由此可以求得第一次迭代的修正量 ()() ()[]()()0 1 00x f x f x -'-=? (1－3) 将() 0x ?和() 0x 相加，得到变量的第一次改进值()1x 。接着再从() 1x 出发，重复上述计算 过程。因此从一定的初值() 0x 出发，应用牛顿法求解的迭代格式为 ()()()()() k k k x f x x f -=?' (1－4) ()()()k k k x x x ?+=+1 (1－5) 上两式中：()x f '是函数()x f 对于变量x 的一阶偏导数矩阵，即雅可比矩阵J ；k 为迭代
1.什么是潮流计算？潮流计算的主要作用有哪些？ 潮流计算是根据给定的电网结构、参数和发电机、负荷等元件的运行条件，确定电力系统各部分稳态运行状态参数的计算。 对于正在运行的电力系统，通过潮流计算可以判断电网母线电压、支路电流和功率是否越限，如果有越限，就应采取措施，调整运行方式。对于正在规划的电力系统，通过潮流计算，可以为选择电网供电方案和电气设备提供依据。潮流计算还可以为继电保护和自动装置整定计算、电力系统故障计算和稳定计算等提供原始数据。 2.潮流计算有哪些待求量、已知量？ （已知量： 电力系统网络结构、参数； 决定系统运行状态的边界条件 待求量：系统稳态运行状态 例如各母线上的电压（幅值及相角）、网络中的功率分布以及功率损耗等）通常给定的运行条件有系统中各电源和负荷点的功率、枢纽点电压、平衡点的电压和相位角。 待求的运行状态参量包括电网各母线节点的电压幅值和相角，以及各支路的功率分布、网络的功率损耗等。 3.潮流计算节点分成哪几类？分类根据是什么？ （分成三类：PQ节点、PV节点和平衡节点，分类依据是给定变量的不同） PV节点（电压控制母线）：有功功率Pi和电压幅值Ui为给定。这种类型节点相当于发电机母线节点，或者相当于一个装有调相机或静止补偿器的变电所母线。 PQ节点：注入有功功率Pi和无功功率Qi是给定的。相当于实际电力系统中的一个负荷节点，或有功和无功功率给定的发电机母线。 平衡节点：用来平衡全电网的功率。平衡节点的电压幅值Ui和相角δi是给定的，通常以它的相角为参考点，即取其电压相角为零。 一个独立的电力网中只设一个平衡节点。 4.教材牛顿-拉夫逊法及有功-无功分解法是基于何种电路方程？可否采用其它类型方程？ 基于节点电压方程，还可以采用回路电流方程和割集电压方程等。但是后两者不常用。

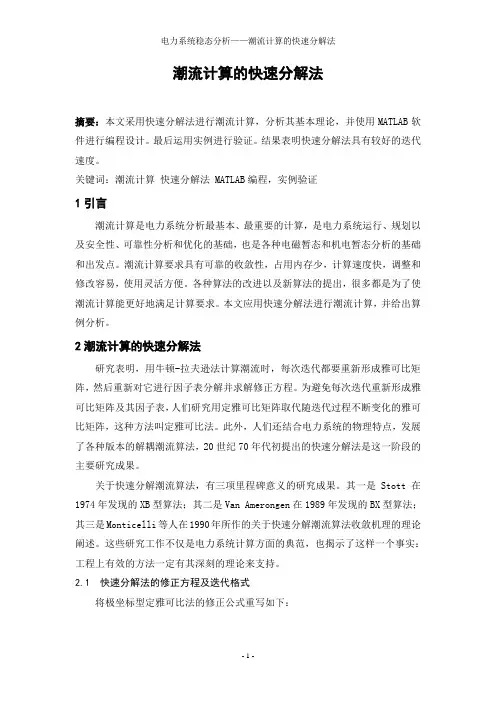

电 力 系 统 三 种 潮 流 计 算 方 法 的 比 较 一、高斯 -赛德尔迭代法： 以导纳矩阵为基础， 并应用高斯 -- 塞德尔迭代的算法是在电力系统中最早得到应用的潮流计算方法，目前高斯一塞德尔法已很少使用。 将所求方程 f ( x ) 0 改写为 x ( x ) 不能直接得出方程的根，给一个猜测值 x 0 得 x 1( x 0 ) 又可取 x1 为猜测值，进一步得： x 2 ( x 1 ) 反复猜测 x k 1 迭代 则方程的根 ( x k ) 优点： 1. 原理简单，程序设计十分容易。 2. 导纳矩阵是一个对称且高度稀疏的矩阵，因此占用内存非常节省。 3. 就每次迭代所需的计算量而言，是各种潮流算法中最小的，并且和网络所包 含的节点数成正比关系。 缺点： 1. 收敛速度很慢。 2. 对病态条件系统，计算往往会发生收敛困难：如节点间相位角差很大的重负 荷系统、包含有负电抗支路 (如某些三绕组变压器或线路串联电容等 )的系统、具有较长的辐射形线路的系统、长线路与短线路接在同一节点上，而且长短 线路的长度比值又很大的系统。 3. 平衡节点所在位置的不同选择，也会影响到收敛性能。 二、牛顿 -拉夫逊法： 求解 f ( x ) 0 设 x x 0 x ，则 按牛顿二项式展开： 当 △x 不大，则取线性化（仅取一次项） 则可得修正量 对 得： 作变量修正： x k 1x k x k ，求解修正方程 20 世纪 牛顿法是数学中求解非线性方程式的典型方法，有较好的收敛性。自从 60 年代中期采用了最佳顺序消去法以后，牛顿法在收敛性、内存要求、计算速度方面都超过了其他方法，成为直到目前仍被广泛采用的方法。 优点： 1. 收敛速度快，若选择到一个较好的初值，算法将具有平方收敛特性，一般迭 代 4—5 次便可以收敛到一个非常精确的解。而且其迭代次数与所计算网络的规模基本无关。 2. 具有良好的收敛可靠性， 对于前面提到的对以节点导纳矩阵为基础的高斯一 塞德尔法呈病态的系统，牛顿法均能可靠地收敛。 3. 牛顿法所需的内存量及每次迭代所需时间均较前述的高斯一塞德尔法为多， 并与程序设计技巧有密切关系。 缺点：
电力系统分析潮流计算报告
目录 一．配电网概述 (3) 1.1 配电网的分类 (3) 1.2 配电网运行的特点及要求 (3) 1.3 配电网潮流计算的意义 (4) 二．计算原理及计算流程 (4) 2.1 前推回代法计算原理 (4) 2.2 前推回代法计算流程 (7) 2.3主程序清单： (9) 2.4 输入文件清单： (11) 2.5计算结果清单： (12) 三．前推回代法计算流程图 (13) 参考文献 (14)
一．配电网概述 1.1 配电网的分类 在电力网中重要起分配电能作用的网络就称为配电网； 配电网按电压等级来分类，可分为高压配电网（35—110KV），中压配电网（6—10KV，苏州有20KV的），低压配电网（220/380V）； 在负载率较大的特大型城市，220KV电网也有配电功能。 按供电区的功能来分类，可分为城市配电网，农村配电网和工厂配电网等。 在城市电网系统中,主网是指110KV及其以上电压等级的电网，主要起连接区域高压（220KV及以上）电网的作用。 配电网是指35KV及其以下电压等级的电网，作用是给城市里各个配电站和各类用电负荷供给电源。 从投资角度看，我国与国外先进国家的发电、输电、配电投资比率差异很大，国外基本上是电网投资大于电厂投资，输电投资小于配电投资。我国刚从重发电轻供电状态中转变过来，而在供电投资中，输电投资大于配电投资。从我国城网改造之后，将逐渐从输电投资转入配电建设为主。 本文是基于前推回代法的配电网潮流分析计算的研究，研究是是以根节点为10kV的电压等级的配电网。 1.2 配电网运行的特点及要求 配电系统相对于输电系统来说，由于电压等级低、供电范围小，但与用户直接相连，是供电部门对用户服务的窗口，因而决定了配电网运行有如下特点和基本要求：
由于本人参加我们电气学院的电气小课堂，主讲的是计算机算法计算潮流这章，所以潜心玩了一个星期，下面整理给大家分享下。 本人一个星期以来的汗水，弄清楚了计算机算法计算潮流的基础，如果有什么不懂的可以发信息到邮箱：zenghao616@https://www.doczj.com/doc/bb11114255.html, 接下来开始弄潮流的优化问题，吼吼！ 电力系统的潮流计算的计算机算法：以MATLAB为环境 这里理论不做过多介绍，推荐一本专门讲解电力系统分析的计算机算法的书籍---------《电力系统分析的计算机算法》—邱晓燕、刘天琪编著。 这里以这本书上的例题【2-1】说明计算机算法计算的过程，分别是牛顿拉弗逊算法的直角坐标和极坐标算法、P-Q分解算法。主要是简单的网络的潮流计算，其实简单网络计算和大型网络计算并无本质区别，代码里面只需要修改循环迭代的N即可，这里旨在弄清计算机算法计算潮流的本质。代码均有详细的注释. 其中简单的高斯赛德尔迭代法是以我们的电稳教材为例子讲，其实都差不多，只要把导纳矩阵Y 给你，节点的编号和分类给你，就可以进行计算了，不必要找到原始的电气接线图。 理论不多说，直接上代码： 简单的高斯赛德尔迭代法： 这里我们只是迭代算出各个节点的电压值，支路功率并没有计算。 S_ij=P_ij+Q_ij=V_i(V_i* -V_j*) * y_ij* 可以计算出各个线路的功率 在显示最终电压幅角的时候注意在MATLAB里面默认的是弧度的形式，需要转化成角度显示。clear;clc; %电稳书Page 102 例题3-5 %计算网络的潮流分布 --- 高斯-赛德尔算法 %其中节点1是平衡节点 %节点2、3是PV节点，其余是PQ节点 % 如果节点有对地导纳支路 %需将对地导纳支路算到自导纳里面 %------------------------------------------------% %输入原始数据，每条支路的导纳数值，包括自导和互导纳； y=zeros(5,5); y(1,2)=1/(0.0194+0.0592*1i); y(1,5)=1/(0.054+0.223*1i); y(2,3)=1/(0.04699+0.198*1i); y(2,4)=1/(0.0581+0.1763*1i); 由于电路网络的互易性，导纳矩阵为对称的矩阵%． for i=1:1:5 for j=1:1:5
《电力系统潮流上机》课程设计报告 院系：电气工程学院 班级：电088班 学号： 0812002221 学生姓名：刘东昇 指导教师：张新松 设计周数：两周 日期：2010年 12 月 25 日
一、课程设计的目的与要求 目的：培养学生的电力系统潮流计算机编程能力，掌握计算机潮流计算的相关知识 要求：基本要求： 1.编写潮流计算程序； 2.在计算机上调试通过； 3.运行程序并计算出正确结果； 4.写出课程设计报告 二、设计步骤： 1.根据给定的参数或工程具体要求（如图），收集和查阅资料；学习相关软件（软件自选：本设计选择Matlab进行设计）。 2.在给定的电力网络上画出等值电路图。 3.运用计算机进行潮流计算。 4.编写设计说明书。 三、设计原理 1．牛顿-拉夫逊原理 牛顿迭代法是取x0 之后，在这个基础上，找到比x0 更接近的方程的跟，一步一步迭代，从而找到更接近方程根的近似跟。牛顿迭代法是求方程根的重要方法之一，其最大优点是在方程f(x) = 0 的单根附近具有平方收敛，而且该法还可以用来求方程的重根、复根。电力系统潮流计算，一般来说，各个母线所供负荷的功率是已知的，各个节点电压是未知的（平衡节点外）可以根据网络结构形成节点导纳矩阵，然后由节点导纳矩阵列写功率方程，由于功率方程里功率是已知的，电压的幅值和相角是未知的，这样潮流计算的问题就转化为求解非线性方程组的问题了。为了便于用迭代法解方程组，需要将上述功率方程改写成功率平衡方程，并对功率平衡方程求偏导，得出对应的雅可比矩阵，给未知节点赋电压初值，一般为
额定电压，将初值带入功率平衡方程，得到功率不平衡量，这样由功率不平衡量、雅可比矩阵、节点电压不平衡量（未知的）构成了误差方程，解误差方程，得到节点电压不平衡量，节点电压加上节点电压不平衡量构成新的节点电压初值，将新的初值带入原来的功率平衡方程，并重新形成雅可比矩阵，然后计算新的电压不平衡量，这样不断迭代，不断修正，一般迭代三到五次就能收敛。 牛顿—拉夫逊迭代法的一般步骤： （1）形成各节点导纳矩阵Y。 （2）设个节点电压的初始值U和相角初始值e 还有迭代次数初值为0。 （3）计算各个节点的功率不平衡量。 （4）根据收敛条件判断是否满足，若不满足则向下进行。 （5）计算雅可比矩阵中的各元素。 （6）修正方程式个节点电压 （7）利用新值自第（3）步开始进入下一次迭代，直至达到精度退出循环。 （8）计算平衡节点输出功率和各线路功率 2．网络节点的优化 １）静态地按最少出线支路数编号 这种方法由称为静态优化法。在编号以前。首先统计电力网络个节点的出线支路数，然后，按出线支路数有少到多的节点顺序编号。当由n 个节点的出线支路相同时，则可以按任意次序对这n 个节点进行编号。这种编号方法的根据是导纳矩阵中，出线支路数最少的节点所对应的行中非零元素也２）动态地按增加出线支路数最少编号在上述的方法中，各节点的出线支路数是按原始网络统计出来的，在编号过程中认为固定不变的，事实上，在节点消去过程中，每消去一个节点以后，与该节点相连的各节点的出线支路数将发生变化(增加，减少或保持不变)。因此，如果每消去一个节点后，立即修正尚未编号节点的出线支路数，然后选其中支路数最少的一个节点进行编号，就可以预期得到更好的效果，动态按最少出线支路数编号方法的特点就是按出线最少原则编号时考虑了消去过程中各节点出线支路数目的变动情况。 3．MATLAB编程应用 Matlab 是“Matrix Laboratory”的缩写，主要包括：一般数值分析，矩阵运算、数字信号处理、建模、系统控制、优化和图形显示等应用程序。由于使用Matlab 编程运算与人进行科学计算的思路和表达方式完全一致，所以不像学习高级语言那样难于掌握，而且编程效率和计算效率极高，还可在计算机上直接输出结果和精美的图形拷贝，所以它的确为一高效的科研助手。 四、设计内容
潮流计算的基本算法及使用方法 一、 欧阳光明（2021.03.07） 二、 潮流计算的基本算法 1. 牛顿－拉夫逊法 1．1 概述 牛顿－拉夫逊法是目前求解非线性方程最好的一种方法。这种方法的特点就是把对非线性方程的求解过程变成反复对相应的线性方程求解的过程，通常称为逐次线性化过程，就是牛顿－拉夫逊法的核心。 牛顿-拉夫逊法的基本原理是在解的某一邻域内的某一初始点出发，沿着该点的一阶偏导数——雅可比矩阵，朝减小方程的残差的方向前进一步，在新的点上再计算残差和雅可矩阵继续前进，重复这一过程直到残差达到收敛标准，即得到了非线性方程组的解。因为越靠近解，偏导数的方向越准，收敛速度也越快，所以牛顿法具有二阶收敛特性。而所谓“某一邻域”是指雅可比方向均指向解的范围，否则可能走向非线性函数的其它极值点，一般来说潮流由平电压即各母线电压(相角为0，幅值为1)启动即在此邻域内。 1．2一般概念 对于非线性代数方程组 即 ()0,,,21=n i x x x f ()n i ,2,1= (1－1) 在待求量x 的某一个初始计算值()0x 附件，将上式展开泰勒级数并
略去二阶及以上的高阶项，得到如下的线性化的方程组 ()()()() ()0000=?'+x x f x f (1－2) 上式称之为牛顿法的修正方程式。由此可以求得第一次迭代的修正量 ()() ()[]()()0 1 00x f x f x -'-=? (1－3) 将()0x ?和()0x 相加，得到变量的第一次改进值()1x 。接着再从()1x 出 发，重复上述计算过程。因此从一定的初值()0x 出发，应用牛顿法求解的迭代格式为 ()()()() ()k k k x f x x f -=?' (1－4) ()()()k k k x x x ?+=+1 (1－5) 上两式中：()x f '是函数()x f 对于变量x 的一阶偏导数矩阵，即雅可比矩阵J ；k 为迭代次数。 由式（1－4）和式子（1－5）可见，牛顿法的核心便是反复形成 求解修正方程式。牛顿法当初始估计值()0x 和方程的精确解足够接近时，收敛速度非常快，具有平方收敛特性。 1．3潮流计算的修正方程 运用牛顿－拉夫逊法计算潮流分布时，首先要找出描述电力系统的非线性方程。这里仍从节点电压方程入手，设电力系统导纳矩阵已知，则系统中某节点（i 节点）电压方程为 从而得 ∑=* *? ?=n j j ij i i U Y U S 1 进而有 ()01 =-+* =* ? ∑j n j ij i i i U Y U jQ P （1 －6）
电力系统分析课程设计 设计题目9节点电力网络潮流计算 指导教师 院（系、部）电气与控制工程学院 专业班级 学号 姓名 日期
电气工程系课程设计标准评分模板
目录 1 PSASP软件简介 (1) 1.1 PSASP平台的主要功能和特点 (1) 1.2 PSASP的平台组成 (2) 2 牛顿拉夫逊潮流计算简介 (3) 2.1 牛顿—拉夫逊法概要 (3) 2.2 直角坐标下的牛顿—拉夫逊潮流计算 (5) 2.3 牛顿—拉夫逊潮流计算的方法 (6) 3 九节点系统单线图及元件数据 (7) 3.1 九节点系统单线图 (7) 3.2 系统各项元件的数据 (8) 4 潮流计算的结果 (10) 4.1 潮流计算后的单线图 (10) 4.2 潮流计算结果输出表格 (10) 5 结论 (14)
电力系统分析课程设计任务书9节点系统单线图如下： 基本数据如下：
表3 两绕组变压器数据 负荷数据
1 PSASP软件简介 “电力系统分析综合程序”（Power System Analysis Software Package,PSASP）是一套历史悠久、功能强大、使用方便的电力系统分析程序，是高度集成和开发具有我国自主知识产权的大型软件包。 基于电网基础数据库、固定模型库以及用户自定义模型库的支持，PSASP可进行电力系统（输电、供电和配电系统）的各种计算分析，目前包括十多个计算机模块，PSASP的计算功能还在不断发展、完善和扩充。 为了便于用户使用以及程序功能扩充，在PSASP7.0中设计和开发了图模一体化支持平台，应用该平台可以方便地建立电网分析的各种数据，绘制所需要的各种电网图形（单线图、地理位置接线图、厂站主接线图等）；该平台服务于PSASP 的各种计算，在此之外可以进行各种分析计算，并输出各种计算结果。 1.1PSASP平台的主要功能和特点 PSASP图模一体化支持平台的主要功能和特点可概括为： 1. 图模支持平台具备MDI多文档操作界面，是一个单线图图形绘制、元件数据录入编辑、各种计算功能、结果显示、报表和曲线输出的集成环境。用户可以方便地建立电网数据、绘制电网图形、惊醒各种分析计算。人机交互界面全部汉化，界面良好，操作方便。 2. 真正的实现了图模一体化。可边绘图边建数据，也可以在数据已知的情况下进行图形自动快速绘制；图形、数据自动对应，所见即所得。 3. 应用该平台可以绘制各种电网图形，包括单线图、地理位置接线图、厂站主接线图等。 ●所有图形独立于各种分析计算，并为各计算模块所共享； ●可在图形上进行各种计算操作，并在图上显示各种计算结果； ●同一系统可对应多套单线图，多层子图嵌套； ●单线图上可细化到厂站主接线结构；
课程设计论文 基于MATLAB的电力系统潮流计算 学院:电气工程学院 专业:电气工程及自动化 班级:电自0710班 学号:0703110304 姓名: 马银莎
内容摘要 潮流计算是电力系统最基本最常用的计算。根据系统给定的运行条件，网络接线及元件参数，通过潮流计算可以确定各母线的电压（幅值和相角），各支路流过的功率，整个系统的功率损耗。潮流计算是实现电力系统安全经济发供电的必要手段和重要工作环节。因此，潮流计算在电力系统的规划计算，生产运行，调度管理及科学计算中都有着广泛的应用。 潮流计算在数学上是多元非线性方程组的求解问题，牛顿—拉夫逊Newton-Raphson法是数学上解非线性方程组的有效方法，有较好的收敛性。运用电子计算机计算一般要完成以下几个步骤：建立数学模型，确定解算方法，制订计算流程，编制计算程序。 关键词 牛顿-拉夫逊法（Newton-Raphson）变压器及非标准变比无功调节 高斯消去法潮流计算Mtlab
一 .电力系统潮流计算的概述 在电力系统的正常运行中，随着用电负荷的变化和系统运行方式的改变，网络中的损耗也将发生变化。要严格保证所有的用户在任何时刻都有额定的电压是不可能的，因此系统运行中个节点出现电压的偏移是不可避免的。为了保证电力系统的稳定运行，要进行潮流调节。 随着电力系统及在线应用的发展，计算机网络已经形成，为电力系统的潮流计算提供了物质基础。电力系统潮流计算是电力系统分析计算中最基本的内容，也是电力系统运行及设计中必不可少的工具。根据系统给定的运行条件、网络接线及元件参数，通过潮流计算可以确定各母线电压的幅值及相角、各元件中流过的功率、整个系统的功率损耗等。潮流计算是实现电力系统安全经济发供电的必要手段和重要工作环节，因此潮流计算在电力系统的规划设计、生产运行、调度管理及科学研究中都有着广泛的应用。它的发展主要围绕这样几个方面：计算方法的收敛性、可靠性；计算速度的快速性；对计算机存储容量的要求以及计算的方便、灵活等。 常规的电力系统潮流计算中一般具有三种类型的节点：PQ 、PV 及平衡节点。一个节点有四个变量，即注入有功功率、注入无功功率，电压大小及相角。常规的潮流计算一般给定其中的二个变量：PQ 节点（注入有功功率及无功功率），PV 节点（注入有功功率及电压的大小），平衡节点（电压的大小及相角）。 1、变量的分类： 负荷消耗的有功、无功功率——1L P 、1L Q 、2L P 、2L Q 电源发出的有功、无功功率——1G P 、1G Q 、2G P 、2G Q 母线或节点的电压大小和相位——1U 、2U 、1δ、2δ 在这十二个变量中，负荷消耗的有功和无功功率无法控制，因它们取决于用户，它们就称为不可控变量或是扰动变量。电源发出的有功无功功率是可以控制的自变量，因此它们就称为控制变量。母线或节点电压的大小和相位角——是受控制变量控制的因变量。其中, 1U 、2U 主要受1G Q 、2G Q 的控制, 1δ、2δ主要受 1G P 、2G P 的控制。这四个变量就是简单系统的状态变量。 为了保证系统的正常运行必须满足以下的约束条件： 对控制变量 max min max min ;Gi Gi Gi Gi Gi Gi Q Q Q P P P <<<< 对没有电源的节点则为 0;0==Gi Gi Q P 对状态变量i U 的约束条件则是 m a x m i n i i i U U U <<
潮流计算数学模型与数值方法 1. 什么是潮流计算？潮流计算的主要作用有哪些？ 潮流计算，电力学名词，指在给定电力系统网络拓扑、元件参数和发电、负荷参量条件下，计算有功功率、无功功率及电压在电力网中的分布。 潮流计算是电力系统非常重要的分析计算，用以研究系统规划和运行中提出的各种问题。对规划中的电力系统，通过潮流计算可以检验所提出的电力系统规划方案能否满足各种运行方式的要求；对运行中的电力系统，通过潮流计算可以预知各种负荷变化和网络结构的改变会不会危及系统的安全，系统中所有母线的电压是否在允许的范围以内，系统中各种元件(线路、变压器等)是否会出现过负荷，以及可能出现过负荷时应事先采取哪些预防措施等。 2. 潮流计算有哪些待求量、已知量？ （已知量：1、电力系统网络结构、参数 2、决定系统运行状态的边界条件 待求量：系统稳态运行状态 例如各母线上的电压（幅值及相角）、网络中的功率分布以及功率损耗等） 3. 潮流计算节点分成哪几类？分类根据是什么？ （分成三类：PQ 节点、PV 节点和平衡节点，分类依据是给定变量的不同） 4. 教材牛顿-拉夫逊法及有功-无功分解法是基于何种电路方程？可否采用其它类型方程？ 答:基于节点电压方程，还可以采用回路电流方程和割集电压方程等。但是后两者不常用。 5. 教材牛顿-拉夫逊法是基于节点阻抗方程、还是基于节点导纳方程进行迭代计算的？试阐述这两种方程的优点与缺点。 1.不能由等值电路直接求出 2.满秩矩阵内存量大 3.对角占优矩阵。。 节点导纳矩阵的特点：1.直观容易形成2.对称阵3.稀疏矩阵（零元素多）：每一行的零元素个数=该节点直接连出的支路数。 6. 说出至少两种建立节点导纳矩阵的方法，阐述其中一种方法的原理与过程。 方法：1.根据自导纳和互导纳的定义直接求取2.运用一节点关联矩阵计算3.阻抗矩阵的逆矩阵 节点导纳矩阵的形成：1.对角线元素ii Y 的求解)1,,0(=≠==i j I i ii U i j U U I Y 【除i 外的其他节点接地，0=j U ，只在i 节点加单位电压值】解析ii Y 等于与i 节点直接相连的的所有支路导纳和2.互导纳),0,1(j k U U U I Y k j j i ij ≠===，ji ij Y Y =（无源网络导纳之间是对称的）解析：ij Y 等于j i ,节点之间直接相连的支路导纳的负值。 7. 潮流计算需要考虑哪些约束条件？ 答: 为了保证系统的正常运行必须满足以下的约束条件：
