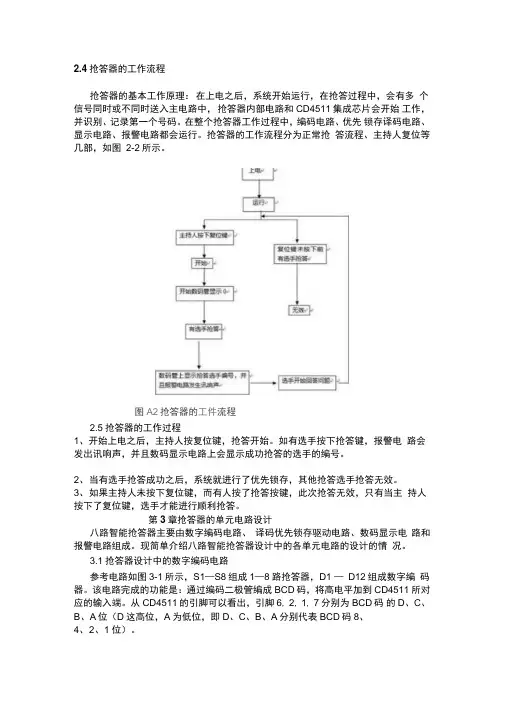

八路抢答器 程序

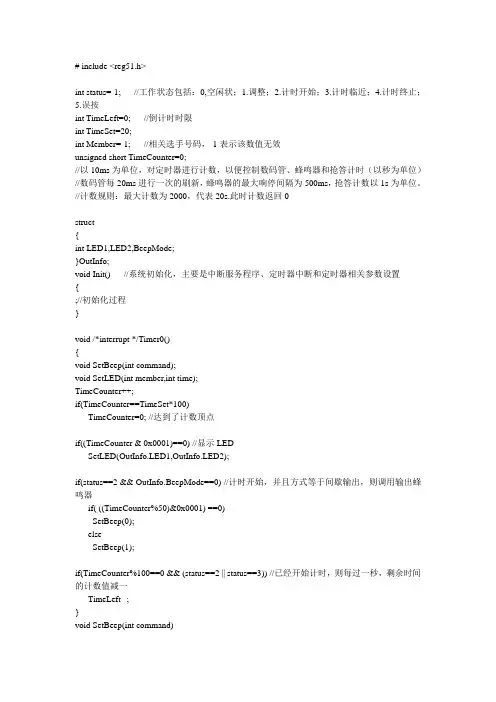

#include //调用单片机头文件

#define uchar unsigned char //无符号字符型宏定义变量范围0~255

#define uint unsigned int //无符号整型宏定义变量范围0~65535

//数码管段选定义0 1 2 3 4 5 6 7 8 9 uchar code smg_du[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,

// A B C D E F 不显示

0x88,0x83,0xc6,0xa1,0x86,0x8e,0xff}; //断码

sbit smg_we1 = P3^3; //数码管位选定义8

sbit smg_we2 = P3^4;

sbit smg_we3 = P3^5;

sbit smg_we4 = P3^6;

sbit beep = P3^7; //蜂鸣器IO口定义

uchar flag_start; //开始抢答标志位

uchar flag_weigui; //抢答违规标志位

uchar dis_smg[4] = {0xc0,0xbf,0xa4,0xb0}; //数码管显示缓冲区

uchar smg_i = 4; //显示数码管的个位数

uchar miao,s_time=30; //时间

uchar flag_num; //号码

uchar menu_1 ; //菜单设置变量

bit flag_200ms = 1; //200ms的标志位

uchar flag_qd_en; //抢答

uchar i;

/***************************数码管位选函数****************************/ void smg_we_switch(uchar i)

{

switch(i)

{

case 0: smg_we1 = 0; smg_we2 = 1; smg_we3 = 1; smg_we4 = 1; break;

case 1: smg_we1 = 1; smg_we2 = 0; smg_we3 = 1; smg_we4 = 1; break;

case 2: smg_we1 = 1; smg_we2 = 1; smg_we3 = 0; smg_we4 = 1; break;

case 3: smg_we1 = 1; smg_we2 = 1; smg_we3 = 1; smg_we4 = 0; break;

}

}

/******************************************************************** * 名称: delay_1ms()

* 功能: 延时1ms函数

* 输入: q

* 输出: 无

***********************************************************************/ void delay_1ms(uint q) //延时1ms函数

{

uint i,j;

for(i=0;i

for(j=0;j<120;j++);

}

/********************独立按键程序*****************/

uchar key_can; //按键值

void key() //独立按键程序

{

static uchar key_new;

key_can = 20;

P2 |= 0xff;

if((P2 & 0xff) != 0xff) //按键按下

{

delay_1ms(1); //按键消抖动

if(((P2 & 0xff) != 0xff) && (key_new == 1))

{ //确认是按键按下

key_new = 0;

switch(P2 & 0xff)

{

case 0xfe: key_can = 1; break; //得到按键值

case 0xfd: key_can = 2; break; //得到按键值

case 0xfb: key_can = 3; break; //得到按键值

case 0xf7: key_can = 4; break; //得到按键值

case 0xef: key_can = 5; break; //得到按键值

case 0xdf: key_can = 6; break; //得到按键值

case 0xbf: key_can = 7; break; //得到按键值

case 0x7f: key_can = 8; break; //得到按键值

}

// dis_smg[0] = smg_du[key_can]; //显示按键值}

}

else

key_new = 1;

}

/********************独立按键程序*****************/

uchar key_can1; //按键值

void key_1() //主持人独立按键程序

{

static uchar key_new;

key_can1 = 20;

P3 |= 0x03;

if((P3 & 0x03) != 0x03) //按键按下

{

delay_1ms(1); //按键消抖动

if(((P3 & 0x03) != 0x03) && (key_new == 1))

{ //确认是按键按下

key_new = 0;

switch(P3 & 0x03)

{

case 0x01: key_can1 = 9; break; //得到按键值

case 0x02: key_can1 = 10; break; //得到按键值}

// dis_smg[0] = smg_du[key_can1]; //显示按键值}

}

else

key_new = 1;

}

/******************按键处理函数*****************/

void key_with() //按键处理函数

{

if(key_can1 == 10) //设置按键

{

menu_1 ++;

if(menu_1 == 1)

{

dis_smg[0] = smg_du[s_time % 10]; //显示设置值

dis_smg[1] = smg_du[s_time / 10 % 10]; //显示设置值

dis_smg[2] = 0xbf;

dis_smg[3] = smg_du[10]; //显示A

}

if(menu_1 > 1)

menu_1 = 0;

}

if(key_can1 == 9) //开始抢答键

{

flag_start = 1;

for(i=0;i<2;i++)

{

beep = ~beep;

delay_1ms(20);

}

}

if(key_can < 9)

if(menu_1 == 0)

{

if(flag_qd_en == 0) //没有抢答

{

if(key_can == 1)

flag_num = 1; //1号选手if(key_can == 2)

flag_num = 2; //2号选手if(key_can == 3)

flag_num = 3; //3号选手if(key_can == 4)

flag_num = 4; //4号选手if(key_can == 5)

flag_num = 5; //5号选手if(key_can == 6)

flag_num = 6; //6号选手if(key_can == 7)

flag_num = 7; //7号选手if(key_can == 8)

flag_num = 8; //8号选手}

if(flag_start == 1) //开始抢答

{

flag_weigui = 0;

flag_qd_en = 1; //已经抢答}

else

{

flag_weigui = 1; //违规了

}

}

if(menu_1 == 1)

{

if(key_can == 8) //加键

{

s_time ++; //设置倒计时加1

if(s_time >= 99)

s_time = 99;

dis_smg[0] = smg_du[s_time % 10]; //显示设置值

dis_smg[1] = smg_du[s_time / 10 % 10]; //显示设置值

}

if(key_can == 7)

{

if(s_time > 3)

s_time -- ; //设置倒计时减1

dis_smg[0] = smg_du[s_time % 10]; //显示设置值

dis_smg[1] = smg_du[s_time / 10 % 10]; //显示设置值

}

}

}

/******************倒计时处理*****************/

void djs_dis() //倒计时处理

{

static uchar value;

if((flag_start == 1) && (flag_weigui == 0))

{

value ++;

if(value >= 5) //1s

{

value = 0;

if(miao != 0)

miao --; //倒计时减一

}

if(miao <= 5)

{

beep = ~beep; //蜂鸣器提示报警

}

if(miao == 0)

{

beep = 1; //关闭蜂鸣器

flag_start = 0;

}

}

}

/******************************************************************** * 名称: display()

* 功能: 数码管显示

* 输入: 无

* 输出: 无

***********************************************************************/ void display() //数码管显示

{

static uchar i;

i++;

if(i >= smg_i)

i = 0;

P1 = 0xff; //消隐

smg_we_switch(i); //位选

P1 = dis_smg[i]; //

}

/*************定时器0初始化程序***************/

void time_init() // 定时器0初始化程序

{

EA = 1; //开总中断

TMOD = 0X01; //定时器0、工作方式1

ET0 = 1; //开定时器0中断

TR0 = 1; //允许定时器0定时

}

/******************主程序**********************/

void main()

{

static uchar value;

time_init(); // 定时器0初始化程序

while(1)

{

if(flag_weigui == 0)

{

key(); //独立按键程序

key_1(); //主持人独立按键程序

if((key_can < 20) || (key_can1 < 20))

key_with(); //按键处理函数

}

if(flag_200ms == 1)

{

flag_200ms = 0;

if(menu_1 == 0)

{

dis_smg[3] = smg_du[miao / 10 % 10]; //显示设置值

dis_smg[2] = smg_du[miao % 10]; //显示设置值

dis_smg[1] = 0xbf;

dis_smg[0] = smg_du[flag_num]; //显示选手号码

if(flag_weigui == 1) //违规了显示FF

{

dis_smg[3] = smg_du[15]; //显示设置值

dis_smg[2] = smg_du[15]; //显示设置值

if(value == 0) //违规提示报警

{

value = 1;

for(i=0;i<6;i++)

{

beep = ~beep;

delay_1ms(100);

}

beep = 1;

}

}

djs_dis(); //倒计时处理

}

}

}

}

/*************定时器0中断服务程序***************/

void time0_int() interrupt 1

{

static uchar value;

TH0 = 0xf8;

TL0 = 0x30; // 2ms

display(); //数码管显示

value ++;

if(value >= 100)

{

value = 0;

flag_200ms = 1;

}

}
