题目八路抢答器
组员徐峰潘倩倩黄丹
刘奎响陈卓_
电工电子技术课程设计任务书
目录
1、总体方案与原理说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2、显示电路. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
3、编码模块电路. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
4、减计时电路. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
5、秒脉冲产生电路. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
6、总体电路原理相关说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
7、总体电路原理图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
8、元件清单. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 参考文献. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . .13 设计心得体会. . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
1.总体方案与原理说明
本设计可实现八路带倒计时抢答功能，实现方法较为巧妙，同时在没有用可编程芯片的情况下总体电路较为简洁。设计主要由以下四大板块构成：
①编号显示电路
②倒计时显示电路
③脉冲信号产生电路
④倒计时停止控制电路
各个板块间互有反馈，很好的实现了该设计应该实现的功能
流程图:
2.显示电路
本电路采用七段共阴级数码管显示，同时采用74LS48来译码驱动数码管。具体电路如图1：
图1-数码管驱动电路
表1-74LS48真值表
该模块原理很简单，74LS48三个控制端置相应的有效电平后，输出对应BCD 码的七段显示码，74LS48真值表见表1。
该模块采用74LS148 8-3线优先编码器来编码，由于是低电平触发，电路中应用10K上拉电阻，在触发端无动作时，输出为111，GS输出1；当触发端有动作时，输出相应编号的BCD码的反码，同时GS输出0.具体电路见图2：
图2-编码模块电路
表2-74LS148真值表
本模块采用可预制的十进制同步加/减计数器74LS192，192 的清除端是异步的。当清除端（CLR）为高电平时，不管时钟端（CPD、CPU）状态如何，即可完成清除功能。 192 的预置是异步的。当置入控制端（~LOAD）为低电平时，不管时钟CP的状态如何，输出端（QA～QD）即可预置成与数据输入端（A～D）相一致的状态。 192 的计数是同步的，靠CPD、CPU同时加在 4 个触发器上而实现。在CPD、CPU上升沿作用下QA～QD 同时变化，从而消除了异步计数器中出现的计数尖峰。当进行加计数或减计数时可分别利用CPD或CPU，此时另一个时钟应为高电平。当计数上溢出时，进位输出端（~CO）输出一个低电平脉冲，其宽度为CPU低电平部分的低电平脉冲；当计数下溢出时，错位输出端（~BO）输出一个低电平脉冲，其宽度为CPD低电平部分的低电平脉冲。具体电路如图3，74LS192真值表见表3：
图3-减计时电路
表3-74LS192真值表
5.秒脉冲产生电路
此模块采用555构成的多谐振荡器，产生矩形波。其周期计算公式T=0.69*（R6+2*R7）C1，占空比D=（R6+R7）/（R6+2*R7）*100%。由于只是仿真，电路中的参数只是一个参考。如若制作硬件，可加入一个可变电阻器。具体电路如图4，附加图4-1为仿真结果：
图4-多谐振荡器电路
图4-1-仿真结果
6.总电路原理及其电路图
为了更有效的描述该设计的原理，报告中有相同和相似工作原理的讲诉都只描述一次。同时在讲述一模块的原理时，忽略另一模块的影响。同时各芯片还有不涉及到本设计的功能，都做无效化处理。
八路带限时抢答器功能实现的最直接证明就是三个数码管的正常显示，第一个数码管用来显示编号，二三数码管用来显示秒倒计时。在本设计中编号为1~8（非0~7)，秒倒计时可从0~99秒预置。
首先是编号的显示，设计中采用七段共阴数码管，另由74LS48驱动，编码电路采用74LS148 8-3线优先编码器完成，锁存由四R-S触发器集成电路74LS279完成。现在从编码电路讲起，在没有任何按键按下时，74LS148的输出端（默认为A0、A1、A2）全为高电平，而输出端分别接至R-S触发器的置1端（低电平有效）,编码器的GS输出端接在第四个R-S触发器的置1端（R-S触发器初始状态都为Q输出低电平），输出Q端分别接至驱动器的BCD码输入端，第四个R-S 触发器的Q端则接至数码管驱动器的消隐端（低电平有效），所以初始态是数码管消隐无显示。在编码器有触发时，输出端输出相应的二进制电平，同时GS端输出低电平，驱动器的消隐端无效，数码管显示相应的编码。这里特别说明一下如何把0编码成8，该电路中如果触发D0端的话R-S触发器的输出是0001,而驱动器74LS48的BCD码输入端是X000，有且只有在低三位输入为0时，D端才能为高电平，这里就用到了两个或门，或门是只要有一个输入端为1输出为1，有且在输入端都为0时输出0，所以只有在D0触发的情况下低三位都为0使之显示8。
接下来便是该设计中的另一大模块倒计时显示电路的原理，该模块用的
74LS192十进制可预置数计数器，可以做加减计数。该芯片的LOAD为低电平是输出端输出预置数（优先于信号端），所以在初始阶段先是LOAD端为低电平置数，然后在LOAD端为高电平时，如果低位计数器有减数脉冲输入时做减法，并送相关的数据给数码管驱动器显示相应的数据。
秒脉冲产生电路由555组成，该模块为555多谐振荡电路，原理在这里不再累诉。另倒计时停显电路用一个D触发器构成的双稳态完成，本设计中只有两种情况下要停止倒计时，第一是编码电路有触发（也就是有人抢答），第二是倒计
时至00（否则会从99减下去）。在编码器有触发的时候GS端输出低电平并锁存到R-S触发器的输出使驱动器消隐无效同时经过反向是D触发器的置1端有效，使D触发器Q端输出高电平，又经反向使与非门输出为确定状态1，无法传输减法脉冲倒计时停止。另一情况是在减至00时，高位计数器的借位输出端会输出一个低电平脉冲（常态输出高），该脉冲经反向触发D触发器，使之输出~Q=D，因常态~Q为高电平，所以与非门被封锁无法传输脉冲。
最后再统诉一下上面没有解释的功能，本设计有一个控制开关，在开关打在清除端时，R-S触发器及计数器LOAD端和D触发器清零端都接地，使抢答数据无法传输给驱动器，计数器置数，同时使D触发器工作在常态（Q端输出低电平）。同时呢在编码器的选通端EI(高电平时编码无效）之前接入一个与非门，通过清除端和D触发器~Q端控制，在清除时EI为1，无法编码，而另一个编码无效的是在计数器减到00时，D触发器的跳变，使EI为1，从而使在倒计时完成后即使有抢答也不会再显示编号。
7.总体电路原理图
8.元件清单
参考文献
[1] 阎石.数字电子电路.北京：高等教育出版社，1997.
[2] 谢自美.电子线路设计.实验.测试.武昌：华中科技大学出版社，2005.
设计心得体会
接到任务以后进行选题。选题设计的开端，选择恰当的、感兴趣的题目，这对于整个毕业设计是否能够顺利进行关系极大。好比走路，这开始的第一步是具有决定意义的，第一步迈向何方，需要慎重考虑。否则，就可能走许多弯路、费许多周折，甚至南辕北辙，难以到达目的地。因此，选；题时一定要考虑好了题目确定后就是找资料了。查资料是做设计的前期准备工作，好的开端就相当于成功了一半，到图书馆、书店、资料室、互联网上去虽说是比较原始的方式，但也有可取之处的。总之，不管通过哪种方式查的资料都是有利用价值的，要一一记录下来以备后用。
通过这次设计，我对数字电路设计中的逻辑关系等有了一定的认识，对以前学的数字电路又有了一定的新认识，温习了以前学的知识，就像人们常说的温故而知新嘛，但在设计的过程中，遇到了很多的问题，有一些知识都已经不太清楚了，但是通过一些资料又重新的温习了一下数字电路部分的内容。
在此要感谢我的指导老师，感谢老师给我这样的机会锻炼。在整个设计过程中我懂得了许多东西，也培养了我独立工作的能力，相信会对今后的学习工作生活有非常重要的影响。而且大大提高了动手的能力，使我充分体会到了在创造过程中的探索的艰难和成功的喜悦。虽然这个项目还不是很完善，但是在设计过程中所学到的东西是这次设计的最大收获和财富，使我终身受益。
设计总结 1、设计思路是整个设计的灵魂拿下每个课题能有一个非常清晰的设计思路是至关重要的。只有对课题的充分理解，对各种器件的熟练掌握，勾画出基本的设计图是成功的关键，必须多花时间在设计上才能为后续工作提，供更扎实的基础。翻阅各种资料，上网查询填补所需知识的空白是必要的。 2、焊接制作必须精益求精焊接必须精益求精，一丝不苟，一点的差错都可能导致实验结果错误，因此必须准确无误还要工整，这样才能在调试中能比较轻松进行，也是整个电路可看性更好。 3、调试调试工作是个精细工作。在调试过程中，有些问题是芯片本身损坏引起的，也有些是因为焊接问题引起的等因此排查过程需要特别有耐心，通过对芯片功能的检验，对焊点的检查最后检查出问题所在。当最后解决问题时，电路的正确是非常振奋，也很有成就感和满足感。 4、建议设计的作品主要是用cd4511 系列集成芯片来完成的，在焊接的过程中由于芯片的引脚过多，布线工作不是很方便。有时候还因为某一跟线没有焊牢，造成电路的不稳定，这些都是有待改进的。 5、不足实验效率低，焊接水平不足导致电路稳定性不高，布线比较混乱，这些都有待提高。总之，在设计过程中学到了许多。作为现代的大学生，如果仅停留在以往的层次上，是远远跟不上时代的步伐，也无法使自己立足在竞争如此激烈的社会里，通过此次实习，看到了自己的水平和差距，学要在今后的学习中又进一步的提高。 心得体会 通过本次课程设计，把我们在课堂上学到的数字电路知识运用到实际当中。如各种常见芯片的功能，各种组合逻辑电路和时序逻辑电路的设计，在此次设计中，当然也遇到了许多问题，毕竟这是第一次设计一个很实际的硬件的器件。在进行一个综合性的硬件设计时，要全面考虑问题，如想用其他信号来控制一个信号，就要考虑到和这个信号直接或间接关系的信号，必须是最重要相关的信号，然后用真值表来解决他们的关系，通过门电路来实现。这一个星期的课程设计，让我真正理解了书本上知识，也让我知道我们课本上的知识在实际中怎么应用，理论联系实际，。通过此次设计，我对理论知识的学习有了很大的兴趣，现在我可以主动的去学习，我明白自己该学习那个方面，重点是什么。我也掌握的了在理论中遇到问题，应该怎样去解决，在实际中遇到迷团应该怎样去检查调试。虽然最后我没调试出我们想要的结果，但是经过这次课程设计让我们更巩固了我们的专业知识和焊接技能。在这次设计过程中还了解到在设计的时候不仅是设计好，更重要的是想方设法在功能实现的同时降低成本。
数字电子技术 课程设计任务书 专业 班级 姓名 学号 指导老师 年月日 学院
目录 摘要 第一章设计技术要求 第二章系统的组成框图及工作原理第三章单元电路设计 1.1 抢答电路的设计 1.2 定时电路的设计 1.3 报警电路的设计 1.4 时序控制电路的设计 第四章整机电路的设计 第五章元件清单 第六章参考文献 第七章设计总结
摘要 进入21世纪越来越来多的电子产品出现在人们的日常生活中，例如企业、学校和电视台等单位常举办各种智力竞赛, 抢答记分器是必要设备。 主要介绍了数码显示八路抢答器电路的组成、设计及功能，电路采用74系列常用集成电路进行设计。该抢答器除具有基本的抢答功能外，还具有定时、计时和报警功能。主持人通过时间预设开关预设供抢答的时间，系统将完成自动倒计时。若在规定的时间内有人抢答，则计时将自动停止；若在规定的时间内无人抢答，则系统中的蜂鸣器将发响，提示主持人本轮抢答无效，实现报警功能，若超过抢答时间则抢答无效。 该抢答器主要运用到了编码器，译码器和锁存器：它采用74LS148来实现抢答器的选号，采用74LS279芯片实现对号码的锁存，采用74LS192实现十进制的减法计数，采用555芯片产生秒脉冲信号来共同实现倒计时功能。 关键词: 抢答器编码译码定时报警 第一章设计技术的要求 （1）设计8路抢答器，编号与参赛选手一一对应。 （2）具有优先显示抢答序号及时间的功能并禁止其他选手的抢答。（3）主持人预置抢答时间，控制比赛的开始与结束。 （4）报警电路：主持人按下“开始”键时报警并进入抢答状态；当抢答者发出抢答信号时报警提示；在规定抢答终止时间到时报警。 第二章系统的组成框图及工作原理 抢答器的组成框图
摘要 随着生活水平的提高，人们的娱乐生活也越来越丰富，各类比赛也随之增多，对抢答器的要求也就越高，抢答器的公平公正就显得特别重要。为了满足各种竞赛的需要，本次设计制作了一个智力竞赛抢答器，该抢答器可以同时供8名选手参加比赛。 本次设计的电路可以分成抢答电路、可预置时间的定时电路、时钟产生和时序控制电路、报警控制电路、电源电路等几个模块组成，具体的实现过程是：给节目主持人设置一个控制开关，用来控制系统的清零和抢答的开始。该抢答器具有数据锁存和显示的功能，即抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在数码管上显示选手的编号，同时蜂鸣器给出音响提示，并且封锁输入电路，禁止其他选手抢答，优先抢答选手的编号一直保持到主持人将系统清零为止。除此之外，抢答器还具有定时抢答的功能，且一次抢答的时间可以由主持人设定(如30s)。当节目主持人启动“开始”键后，要求定时器立即减计时，并用显示器显示，同时蜂鸣器发出声响；参赛选手在设定的时间内抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答时刻的时间，并保持到主持人将系统清零为止。如果定时抢答的时间已到，却没有选手抢答时，本次抢答无效，系统短暂报警，并封锁输入电路，禁止选手超时后抢答，时间显示器上显示00。 该抢答器由数码显示、灯光、音响等多种手段指示出第一抢答者。具有电路简单、成本较低、操作方便、灵敏可靠等优点, 经使用效果良好, 具有较高的推广价值。 关键字：八路抢答器，倒计时，报警，计时 目录
前言 (4) 第一章设计任务及要求 (5) 第二章系统设计方案的选择 (6) 第三章系统的组成及工作原理 3.1 系统的组成 (7) 3.2 电路设计原理 (8) 第四章单元电路设计、参数计算、器件选择 4.1抢答电路 (9) 4.2定时电路 (10) 4.3报警电路 (11) 4.4时序逻辑电路 (12) 第五章实验、调试及测试结果与分析 (13) 第六章实验总结 (14) 参考文献 (15) 附录一 (16) 附录二 (19) 附录三 (21)
烟台大学单片机课程设计说明书课题：八路抢答器 学生姓名： 学号： 院系：机电汽车工程学院 专业：机械设计制造及其自动化 指导老师： 同组成员： 组长： 2012 年06 月07 日 目录
1 概述 (2) 2设计任务 (2) 3 系统总体方案 (3) 4 硬件设计 (4) 控制系统所需硬件 (4) 硬件原理介绍 (4) 5 软件设计 (7) 软件总体设计 (7) 程序流程图 (8) 6 Proteus软件仿真 (12) Keil软件 (12) 在Proteus软件 (12) 7小结 (14) 8心得体会 (15) 附1：源程序代码 (16) 附2：参考文献 (24) 1 .概述
8路智能抢答器的设计 现如今，各种智力知识竞赛已经成为人们的一种娱乐形式，人们在答题的过程中不仅可以享受到乐趣，还可以学到一些科学知识和生活常识。然而在抢答过程中，单靠视觉是很难判断出哪组最先完成抢答操作。为了辨别哪一组或哪一位选手获得答题权，必须要设计一个智能抢答控制系统——智能抢答器。 抢答器作为一种电子产品，已被人们所熟知并广泛应用于各种智力知识竞赛场合。抢答器在竞赛中有很大用处，通过抢答器的指示灯显示，数码管显示和警示蜂鸣等手段，能准确，公正，直观地判断出第1抢答者并协助比赛的顺利进行。但是，目前使用的抢答器大多数都采用了逻辑电路进行设计，分立元件较多，造成抢答器的成本较高。此外一般抢答器由模拟电路，数字电路或二者结合组成，其智能化程度低，故障率高，显示简单。现代电子技术的发展要求电子电路朝数字化，集成化方向发展，因此设计出全集成电路的多路抢答器是现代电子技术发展的要求。 2 .设计任务 本设计要求学生结合现有的实际条件，以单片机为控制核心，设计一个8路智能抢答器。要求实现的功能如下： 1) 抢答器可同时供8名选手或8个代表队比赛，分别用8个按键S1～S8进行抢答。 2) 主持人可以通过智能抢答器的按键设定每道题的抢答时间和回答时间。 3) 具有清零和非法抢答控制功能，并由主持人操纵，避免选手在主持人说“开始”前提前抢答，违反规则。 4) 当主持人启动“开始抢答键”后，定时器进行减计时，在10s内无人抢答表示所有参赛选手或参赛队对本题弃权，抢答时间耗尽后禁止抢答。 5) 倒计时5s时，如果仍无人抢答，则系统每1s报警一次，用以提示参赛选手。 6) 抢答器具有锁存与显示功能。即选手按下按键，锁存相应选手的参赛号码，并在LED数码管上显示，同时扬声器发出报警声响提示。选手抢答实行优先锁存，其他按键者将不能响应，以便公平地选择第一个抢答者。 7) 参赛选手在设定的时间内进行抢答，抢答有效，显示器上显示选手的编号同时进入回答问题的30s倒计时。 8) 倒计时期间，如果主持人想终止倒计时，可以按下“停止”按键，系统
湖北经济学院 数字电子技术课程设计报告 课题名称：数字电子技术课程设计指导教师： 学生班级： 学生姓名： 学号： 学生院系： 2012年4月
设计任务 一、基本功能 1、设计一个智力竞赛抢答器，可同时供8名选手或8个代表队参加比赛，分别用八个抢答按钮So、S1、S 2、S 3、S 4、S 5、S 6、S7表示。 2、设置一个由主持人控制的控制开关，用来控制系统清零和抢答。 3、抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在LED数码管上显示出选手的编号，同时蜂鸣器给出音响提示。此外，要封锁输入电路，禁止其他选手抢答。优先抢答选手的编号一直保持到主持人将系统清零为止。 二、扩展功能 1、抢答器具有定时抢答的功能，抢答时间为30秒。当节目主持人启动“开始”键后，要求定时器立即减计时，并用显示器显示，同时扬声器发出声响，声响持续时间为0.5秒左右。 2、参赛选手在设定的时间内抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答时刻的时间，并保持到主持人将系统清零为止。 3、如果定时抢答的时间已到，却没有选手抢答时，本次抢答无效，系统短暂报警，并封锁输入电路，禁止选手超时后抢答，时间显示器上显示00。
设计报告 一、设计目的 1、学习数字电路中的优先编码器，锁存器，计数器，时序控制电路，多谐振荡器等单元电路的综合运用。 2、掌握各芯片的逻辑功能及使用方法。 3、了解面包板结构及其接线方法。 4、了解数字抢答器的组成及工作原理。 5、熟悉数字抢答器的设计与制作。 二、设计步骤 1、画出原理框； 2、根据原理框图，把框图中每个部分电路设计出来，画出电路图； 3、仿真调试； 4、搜集元器件； 5、搭建电路，实现功能。 三、具体设计过程 1、画出原理框图
目录 1实习目的与要求 (2) 2实习内容 (3) 2.1电路设计……………….……………………………………………………. .3 2.1.1抢答电路设计 (3) 2.1.2定时电路设计 (4) 2.1.3报警电路设计 (5) 2.1.4时序控制电路设计 (6) 2.2整体电路设计 (6) 2.3 电路的仿真 (6) 2.3.1 抢答电路的仿真 (7) 2.3.2定时电路的仿真 (8) 2.3.3脉冲发生电路的仿真 (9) 2.3.4报警电路的仿真 (11) 3心得体会 (11) 参考文献 (12) 附录 (13) 附录A 整体仿真图 (13) 附录B 整体图 (13)
1实习目的要求 实习内容 本次实习的内容是独立完成一个八路数显抢答器的设计，采用电路仿真设计软件完成竞赛抢答器电路的设计及仿真调试，在微机上仿真实现数字式竞赛抢答器的设计。 实习具体内容为：比赛中为了准确、公正、直观地判断出第一抢答者，所设计的抢答器通常由数码显示、灯光、音响等多种手段指示出第一抢答者。同时还应设计记分、犯规和奖惩记录等多种功能。 设计要求： 1、基本部分 (1) 抢答器可供八组使用，组别键(信)号可以锁存；抢答指示用发光二极管(LED)。 (2) 记分部分独立(不受组别信号控制)，至少用2位二组数码管指示，步 进有10分、5分两种选择，并且具有预置、递增、递减功能。 (3) 要求性能可靠、操作简便。 2、发挥部分(选做) 数字智力竞赛抢答器(自动记分)原理框图
(1) 增加抢答路数，数码管显示其组别键(信)号。 (2) 自动记分(受组别信号控制)：当主持人分别按步进得分键、递增键或递减键后能够将分值自动累计在某组记分器上）。 (3) 超时报警。 实习任务要求 1、画出总体设计框图，以说明数字式竞赛抢答器由哪些相对独立的功能模块组成，标出各个模块之间互相联系，时钟信号传输路径、方向和频率变化。并以文字对原理作辅助说明。 2、设计各个功能模块的电路图，加上原理说明。 3、选择合适的元器件，在仿真软件上连接验证、仿真、调试各个功能模块的电路。在连接验证时设计、选择合适的输入信号和输出方式，在充分电路正确性同时，输入信号和输出方式要便于电路的仿真、调试和故障排除。 4、在验证各个功能模块基础上，对整个电路的元器件和连接，进行合理布局，进行整个数字钟电路的连接验证、仿真、调试。 5、自行接线验证、仿真、调试，并能检查和发现问题，根据原理、现象和仿真结果分析问题所在，加以解决。学生要解决的问题包括元器件选择、连接和整体设计引起的问题。 2实习内容 2.1电路设计 2.1.1 抢答电路设计 如图1所示为抢答电路图。电路选用优先编码器 74LS148 和锁存器74LS297 来完成。该电路主要完成两个功能：一是分辨出选手按键的先后，并锁存优先抢答者的编号，同时译码显示电路显示编号（显示电路采用七段数字数码显示管）；二是禁止其他选手按键，其按键操作无效。工作过程：开关S置于"
课程设计报告 课程名称：电子技术课程设计 设计题目：八路抢答器 专业： 班级：学号： 学生姓名： 时间： 2014年 10 月 27 日～ 11 月 12 日 ―――――――以下指导教师填写――――― 分项成绩：出勤成品答辩及考核 总成绩：总分成绩 指导教师：
介绍了数码显示八路抢答器电路的组成、设计及功能，电路采用74系列常用集成电路进行设计。该抢答器除具有基本的抢答功能外，还具有定时、计时和报警功能。主持人通过时间预设开关预设供抢答的时间，系统将完成自动倒计时。若在规定的时间内有人抢答，则计时将自动停止；若在规定的时间内无人抢答，则系统中的蜂鸣器将发响，提示主持人本轮抢答无效，实现报警功能，若超过抢答时间则抢答无效。 该抢答器主要运用到了编码器，译码器和锁存器：它采用74LS148来实现抢答器的选号，采用74LS279芯片实现对号码的锁存，采用74LS192实现十进制的减法计数，采用555芯片产生秒脉冲信号来共同实现倒计时功能，采用74LS121单稳态芯片来实现报警信号的输出。 通过课程设计提高和巩固了所学的专业知识，以及知识的综合应用和焊接技术。 关键词: 抢答器编码译码定时报警
进入21世纪越来越来多的电子产品出现在人们的日常生活中，例如企业、学校和电视台等单位常举办各种智力竞赛, 抢答记分器是必要设备。过去在举行的各种竞赛中我们经常看到有抢答的环节，举办方多数采用让选手通过举答题板的方法判断选手的答题权，这在某种程度上会因为主持人的主观误断造成比赛的不公平性。人们于是开始寻求一种能不依人的主观意愿来判断的设备来规范比赛。因此，为了克服这种现象的惯性发生人们利用各种资源和条件设计出很多的抢答器，从最初的简单抢答按钮，到后来的显示选手号的抢答器，再到现在的数显抢答器，其功能在一天的趋于完善不但可以用来倒计时抢答，还兼具报警，计分显示等等功能，有了这些更准确地仪器使得我们的竞赛变得更加精彩纷呈，也使比赛更突显其公平公正的原则。 今天随着科技的不断进步抢答器的制作也更加追求精益求精，人们摆脱了耗费很多元件仅来实现用指示灯和一些电路来实现简单的抢答功能，使第一个抢答的参赛者的编号能通过指示灯显示出来，避免不合理的现象发生。但这种电路不易于扩展，而且当有更高要求是酒无法实现，例如参赛人数的增加。随着数字电路的发展，数字抢答器诞生了，它易于扩展，可靠性好，集成度高，而且费用低，功能更加多样话，是一种高效能的产品。而如今在市场上销售的抢答器大多采用可编程逻辑元器件，或利用单片机技术进行设计，本次设计主要利用常见的74LS系列集成电路芯片和555芯片，并通过划分功能模块进行各个部分的设计，最后完成了八路智力竞赛抢答器的设计。
微机原理与接口技术课程设计报告 2015-2016学年第二学期 设计题目：_______ 小组成员： 所学专业： 指导教师： _______ 完成时间： ___
目录 一、课程设计目的 (4) 二、课程设计要求 (4) 三、系统功能 (4) 四、总体设计 (4) 1.基本工作原理 (4) 1.1可编程并行接口接口芯片8255A控制字要求 (4) 1.2可编程定时器／计数器8253控制字要求 (5) 2.硬件总体设计 (5) 2.1系统总成方案 (5) 2.2内存单元编址 (5) 3.键盘、扬声器及显示功能的定义 (5) 4.原理图 (5) 4.1 硬件原理框图 (6) 4.2 原理连线图 (6) 5 软件总体设计 (6) 五、硬件设计............................ 错误！未定义书签。
六、软件设计 (8) 七、调试过程 (21) 八、系统操作说明 (21) 九、总结 (22) 十、参考文献 (22)
八路抢答器设计 一、设计目的 1、掌握微机系统的开发步骤； 2、掌握抢答器控制编程方法和芯片8255、8253的逻辑功能、键盘中断及使用方法和数码管的用法； 3、掌握一定的汇编语言知识，培养自己的动手操作能力。 4、学习程序设计的基本思路和方法。 因此，本次设计要求对微机原理的理论知识，8255A，8253，键盘显示区的工作方式、工作原理熟练掌握。 二、设计要求 当按开始键，绿灯亮后，选手抢答，1-8号选手中先按下按键者，LED数码管显示其选手号码(后按下无效),并进行声光报警（黄灯亮）提示。当按开始键未按下时，如果有选手抢答，LED数码管显示其选手号码，并进行声光报警（红灯亮）提示。 三、系统功能 一个具有8路抢答的抢答器，利用并行接口和开关键。键盘上数字键1--8代表抢答按钮，当某个逻辑开关闭合时（开始键按下未按起时），相当于抢答按钮按下，此时在七段数码管上将其号码显示出来，并使喇叭响一声（或者以发光二极管代替）。 四、总体设计 1. 基本工作原理 当按开始键按下时，绿灯亮后，选手才可抢答，否则违规。若抢答成功，LED 显示器显示选手号码，黄灯亮，扬声器鸣叫；若抢答违规（未按下开始键），LED 显示器显示违规选手号码，红灯亮，扬声器报警。 1.1可编程并行接口接口芯片8255A控制字要求 （1）、B口工作在方式0，做为输出端口，经驱动器1连接LED显示器（PB7~PB0依次对应连接LED显示器的dp、g、f、e、d、c、b、a七段数码管管脚）；
电子课程设计报告4511型八路数显抢答器 学生姓名： 专业： 班级： 学号： 指导教师： 同组成员： 时间：
第一章绪论 1.1关于4511型数显抢答器 八路智能抢答器主要由数字优先编码电路、锁存/译码/驱动电路于一体的CD4511集成电路、数码显示电路和报警电路组成。优先编码电路、C D4511集成电路将参赛队的输入信号在数码显示管上输出，用报警电路对时间进行严格控制，这样就构成了八路智能抢答器电路。 八路数字抢答器电路包括抢答，编码，优先，锁存，数显，复位及抢答键。抢答器数字优先编码电路由D1-D12组成，实现数字的编码。CD4511是一块含BCD-7段锁存/译码/驱动电路于一体的集成电路。抢答器报警电路由NE555接成音多谐振荡器构成。抢答器数码显示电路由数码管组成，输入的BCD码自动地由 CD4511内部电路译码成十进制数在数码管上显示。 1.2 选题的目的和意义 通过这次课程设计,让我了解到了八路智能抢答器的结构组成和工作原理，同时了解焊接的方法和技巧。 1.3 课题研究的内容 八路智能抢答器是采用了CD4511集成芯片来实现功能要求的，在抢答过程中，每个选手都有一个抢答按钮。在主持人按下复位键宣布抢答开始的时候，选手就开始进行抢答，在指定时间内选手进行抢答，数码显示屏上会显示最先抢答选手的编号。如果主持人没有按下开始键而选手就抢答视为犯规，数码显示屏显示犯规者的编号，扬声器持续发生。主持人可按复位键，新一轮抢答开始。
第2章抢答器的系统概述 2.1 系统的主要功能简介 4511型八路数显抢答器的主要功能有如下三点： 1. 可同时供8名选手参加比赛，其相应的编码分别是0、1、2、3、4、5、6、7，各用一个抢答按钮，按钮的编号与选手的编号相对应。 2.给主持人设置一个控制开关，用来控制系统的清零（编号显示数码管灭灯）和抢答的开始。 3.抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在LED数码管上显示出选手的编号。 2.2 抢答器的工作过程 1、开始上电之后，主持人按复位键，抢答开始。如有选手按下抢答键，报警电路会发出讯响声，并且数码显示电路上会显示成功抢答的选手的编号。 2、当有选手抢答成功之后，系统就进行了优先锁存，其他抢答选手抢答无效。 3、如果主持人未按下复位键，而有人按了抢答按键，此次抢答无效，只有当主持人按下了复位键，选手才能进行顺利抢答。 总而言之，本课题利用简单逻辑数字电路设计了智能抢答器，该抢答器具有基本的强大功能，提高了系统的可靠性、简化了电路结构、节约了成本，但是此抢答器功能还不够强大，还有很多功能无法实现，需要我们继续学习和研究。
C D八路数显抢答器使 用原理 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
一、功能简介 1、功能说明 抢答器可以根据抢答情况，显示优先抢答者的号数，同时蜂鸣器发声，表示抢答成功。抢答器由抢 答，编码，优先，锁存，数显及复位电路组成，它的组成原理图如图1所示。 2、电路原理简介 该抢答器电路可同时进行八路优先抢答。按键按下后，蜂鸣器发声，同时（数码管）显示优先抢答 者的号数，抢答成功后，再按按键，显示不会改变，除非按复位键。复位后，显示清零，可继续抢 答。SB1～SB8 为抢答键；SB9 为复位键；CD4511 是一块含BCD—7 段锁存/译码/驱动电路于一 体的集成电路，其中1、2、6、7 为BCD 码输入端，9～15 脚为显示输出端，3 脚（LT）为测试 验出端，当"LT"为0 时，输出全为1，4 脚（BI）为消隐端，BI 为0 时输出全为0，5 脚(LE)为锁 存允许端，当LE 由"0"变为"1"时，输出端保持LE 为0 时的显示状态。16 脚为电源正，8 脚为电 源负。555 及外围电路组成抢答器声响电路。整个电路可以采用直流供电。 元件清单
二、电路所需器件介绍 1、 CD4511 BCD-7 段译码驱动器 CD4511 是常用的七段显示译码驱动器，它的内部除了七段译码电路外，还这有锁存电路和输 出驱动器部分，具有输出电流大，最大可达25mA,可直接驱动LED 数码管。CD4511 由4 个输入端 A/B/C/D 和7 个输出端a~g，它还具有输入BCD 码锁存、灯测试和熄灭控制功能，它们分别由锁存 端LE、灯测试LT、熄灭控制端BI 来控制。引脚图如2 所示，真值表如图3 所示。 2、时基电路TLC555 TLC555 与NE555 参数基本相同，但TLC555 为COMS 结构，具有温漂小、内部分布参数小等优点。 TLC555 是一块时基集成电路，它可以构成多谐振荡器、单稳态触发器、施密特触发器等，是一 块用途广泛的集成电路。 TLC555 集成电路管脚如图4，内部等效电路如图5。 TLC555 引脚功能简介： 1 脚：公共地端为负极。 2 脚：低触发端TRIG，低于1／ 3 电源电压时即导通。 3 脚：输出端OUT，电流可达200mA。
电子技术 课程设计 题目：八路抢答器的设计 学院（系): 专业班级：电子132 学生姓名：学生学号：13446413 指导教师： 设计时间：2015年6 月22日 2015年7月15日
电子技术课程设计任务书2 学院电子（怀）132 班同学：
计算机教研室指导教师_
目录 摘要-------------------------------------------------------------------------------------1 1八路抢答器-----------------------------------------------------------------------------------------2 1.1前言------------------------------------------------------------------------------------------------2 1.2八路抢答器功能-----------------------------------------2 2系统的组成及工作原理--------------------------------------2 2.1系统组成框图--------------------------------------------------------------------------------- 3 2.2系统的工作原理------------------------------------------------------------------------------ 3 3电路设计--------------------------------------------------- 4 3.1方案的选择------------------------------------------------------------------------------------ 4 3.1.1方案一---------------------------------------------------------------------------------------4 3.1.2方案二---------------------------------------------------------------------------------------5 3.1.3方案的选择---------------------------------------------------------------------------------5 3.2单元电路的设计------------------------------------------------------------------------------ 5 3.2.1抢答电路的设计---------------------------------------------------------------------------5 3.2.2定时电路的设计-------------------------------------------------------------------------11 3.2.3触发器电路的设计----------------------------------------------------------------------13 3.2.4多谐振荡器电路的设计----------------------------------------------------------------15 3.2.5秒脉冲产生电路的设计----------------------------------------------------------------16 4性能的测试------------------------------------------------17 5体会与总结------------------------------------------------------------------------------------- 18 参考文献-------------------------------------------------------------------------------------------18 附录：元器件列表----------------------------------------------------------------------------- 19
烟台大学 51单片机课程设计说明书课题：八路抢答器 学生姓名：王志林 学号：201056501312 院系：机电汽车工程学院 指导老师：姜风国 同组成员：张凤礼、张体栋、程事业、范光科2013 年 06 月 05 日
目录 1 设计任务 (2) 2 系统总体方案 (2) 3 硬件设计 (3) 3.1 控制系统所需硬件 (3) 3.2 硬件原理介绍 (4) 4 软件设计 (6) 4.1 软件总体设计 (6) 4.2 程序流程图 (7) 5 软件仿真...................................................................................... (9) 5.1 Keil软件 (9) 5.2在Proteus软件 (9) 6小结 (10) 附1：源程序代码 (11) 附2：参考文献 (18)
1 .设计任务 本设计要求学生结合现有的实际条件，以51单片机为控制核心，设计一个8路智能抢答器。要求实现以下功能： 1) 有一主持人和8个参赛队员 2) 当主持人按下抢答按键，参赛队员在10秒内可以抢答，并且抢答器开始倒计时。剩余5秒时，如果仍无人抢答，则系统每1s报警一次。如超出10秒则不能抢答；如抢答成功，则显示抢答队号。 3) 抢答成功则需在60秒内回答完成，如超出时间则抢答无效，显示无效指示。如果60秒完成回答，则抢答成功，显示有效。剩余5秒时，如果仍无人回答，则系统每1s报警一次。 4) 当主持人按下复位键时，系统回到初始状态。 5) 倒计时期间，如果主持人想终止倒计时，可以按下“停止”按键，系统会自动进入准备状态。 主要硬件设备：AT89C51单片机，8输入3态缓冲器/线驱动器74LS244,六反相驱动器7404，共阳极LED数码管等，12MHZ晶振，74LS04反相器，手动开关，按键若干，报警喇叭。 2.系统总体方案 2.1整体方案设计 该智能抢答器以AT89C51单片机为控制核心，控制精度较高，操作误差主要来自晶振自身所造成的误差。其他外围电路包括复位电路，时钟电路，报警电路，LED显示电路，抢答按键等。该智能抢答器具有计时记忆功能，一次时间设置完，复位后不需重新进行时间设定；通过按键扫描输出按键信息，并通过单片机将它转化为在七段数码管上显示的字符型。单片机的P1口为8组抢答按键的输入口，P0.0~P0.6为数码管的段选口，P2.0~P2,2为数码管的片选口。P3.6为报警电路的控制口。智能抢答器的整体方案设计图如下所示。
数字电子技术课程设计 题目: 八路智力竞赛抢答器设计 姓名: 专业: 电子科学与技术 班级: 122班
学号: 指导教师: 20 年月日 安徽科技学院理学院
八路智力竞赛抢答器设计 一、课程设计题目（与实习目的） （一）、题目：八路智力竞赛抢答器设计 （二）、实习目的： 1．进一步掌握数字电路课程所学的理论知识。 2．熟悉几种常用集成数字芯片的功能和应用，并掌握其工作原理，进一步学会使用其进行电路设计。 3．了解数字系统设计的基本思想和方法，学会科学分析和解决问题。 4．培养认真严谨的工作作风和实事求是的工作态度。 5．数点课程实验是大学中为我们提供的唯一一次动手实践的机会，增强动手实践的能力。 二、任务和要求 实现抢答器的方法很多，如EPROM编程、RAM编程、单板机、单片机等，都可以组成抢答器系统。 （1）抢答器设计要求 设计一个抢答器，基本要求： 1. 抢答器可以实现基本抢答；可同时供8名选手或8个代表队参加比赛，他们 的编号分别是0、1、2、3、4、5、6、7，各用一个抢答按钮，按钮的编号与 选手的编号相对应，分别是S0、S1、S2、S3、S4、S5、S6、S7。 2．给节目主持人设置一个控制开关，用来控制系统的清零（编号显示数码管灭 灯）和抢答的开始。 3．抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在LED数码管上显示出选手的编号，同时扬声器给出音响提示。此外，要封锁输入电路，禁止其他选手抢答。优先抢答选手的编号一直保持到主持人将系统清零为止。 三、总体方案的选择 （1）总体方案的设计 针对题目设计要求，经过分析与思考，拟定以下二种方案： 方案一：该方案是将抢答按钮先直接与锁存器而不是优先编码器相连，将最先抢答的选手的编号锁定，再依次经过优先编码器、译码器和七段显示器，最后显示的是抢答选手的编号，经过优先编码器后的信号到单稳态触发器，单稳态触发器又与报警电路直接连接，所以显示编号的同时可以发出报警信号。另外由主持人控制开关和其他部分电路通过门电路实现对抢答电路、定时电路和报警部分电路的控制。 主体框图如下：
电子工艺实习报告 1.实验内容： 学习电子工艺理论，包括焊接技术、常用器件和八路抢答器原理等等； 在练习板上进行焊接练习，包括至少四十个电阻（包括立式和卧式）、四十根导线（包括硬线和软线）；根据所学内容和所给材料焊接八路抢答器并验收。 2.实验目的： 初步了解和学习电子工艺的相关知识理论，通过实际焊接提高动手能力，加深对知识的理解，为以后的专业学习打好基础。 3.焊接技术： ·电烙铁分为外热式、内热式、恒温式和吸锡器电烙铁，握法分为正握法、反握法、握笔法三种。镀锡防止氧化，使用后保持电烙铁清洁挂 锡，以防再次加热时出现氧化。 ·焊料：易熔的金属合金又称焊锡丝，特点是熔点比被焊物的熔点低，450度以上称硬焊料，450度以下称软焊料。作用是将被焊物连接在 一起。 ·焊剂包括松香、焊油、镪水等，作用是清除被焊物表面氧化物及杂质，保证焊锡及被焊物之间发生合金反应。 ·焊接工艺要求：焊接的机械强度要足够；焊接可靠，保证导电性能良好；焊点表面要光滑清洁，不能出现焊点表面粗糙、拉尖、毛刺等现 象。 ·操作要领：焊接时烙铁与引线、印制板、铜箔之间的接触位置关系； 焊接的温度和时间要掌握好；焊接时被焊物要固定；焊料使用要适量，将焊锡丝和电烙铁同时作用于被焊物两端，当焊料的扩散范围达到要 求后，迅速拿开烙铁和焊锡丝，拿开焊锡丝的时间不得迟于拿开烙铁 的时间；焊点重焊时必须与上次的焊锡一同溶化，并溶为一体时才能 把电烙铁移开；剪掉多余引线。 ·拆焊：依据情况分为用烙铁直接解焊、采用专用工具、采用吸锡烙铁或吸锡器、利用铜丝编织的屏蔽线电缆或较粗的多股导线用为吸锡材 料等方法。 4.对元器件焊接要求： 遵循先小后大，先低后高，先轻后重，先内后外的原则；电阻标记方向一致、高低一致；电容标记方向要容易看，先焊无极性电容再焊有极性的；二极管正负极性一致、高低一致；集成芯片先弄清引脚顺序，再焊对角然后依次从左到右从上到下焊起，时间不超过3秒。 5.元器件的装配工艺及绘制电路板图： ·元器件的插装方法分为卧式和立式； ·布局布线：布置均匀，密度一致，横平竖直，不许斜排或交叉重排，避免相互干扰； ·上下级输出输入要紧接。 6.工业生产焊接技术：包括浸焊、波峰焊、再流焊。 7.焊接技术的发展。 8.元器件介绍：

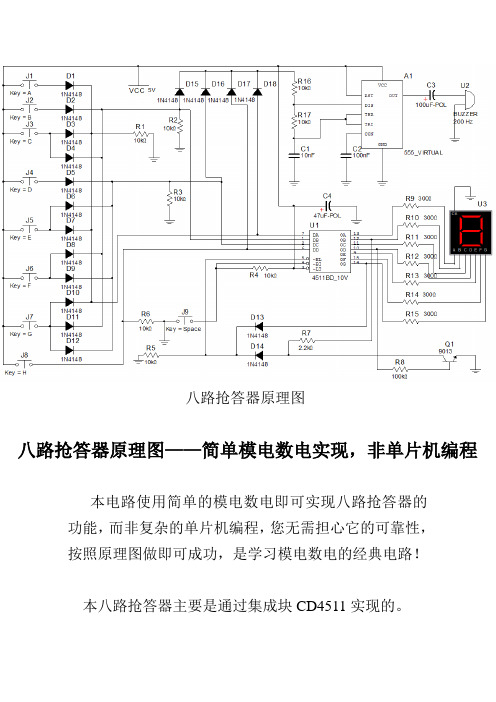

简易8路数显抢答器： 简单实用的八路数显抢答器，主要包括抢答、编码、优先锁存、数显、复位及音频振荡等电路。元器件主要包括 CD4511.N E555、IN 4148、三极管（901 4）、LED 共阴极数码管、扬声器、小型按钮开关及电阻电容等。 说明： 抢答数显电路： J1～J8八个按钮开关组成抢答键。D1～D12十二个二极管组成编码器，将抢答键按对应的BCD 码进行编码，并将所得的高电平加在CD4511所对应的输入端。CD4511是一块含BCD —七段锁存/译码/驱动电路于一体的集成电路。CD4511的 1、2、 6、7脚为BCD 码输入端，9～15脚为显示输出端。3脚为测试端（LT），当L T 为“0 ”时，输出全为“1 ”。4脚为消隐端（B I ），当B I 为“0 ”时，输出全为“0 ”，因此此时可以清除锁存器内的数值，即可使用为复位端。5脚为锁存允许端（L E ），当L E 端由“0 ”→“1 ”时，a 、b 、c 、d 、e 、f 、g 七个输出端保持在LE 为“0”时所加BCD 码对应的数码显示状态。 16、8脚分别接电源正负极。由CD4511的引脚图可知， 6、2、 1、7脚分别代表BCD 码的 8、4、
