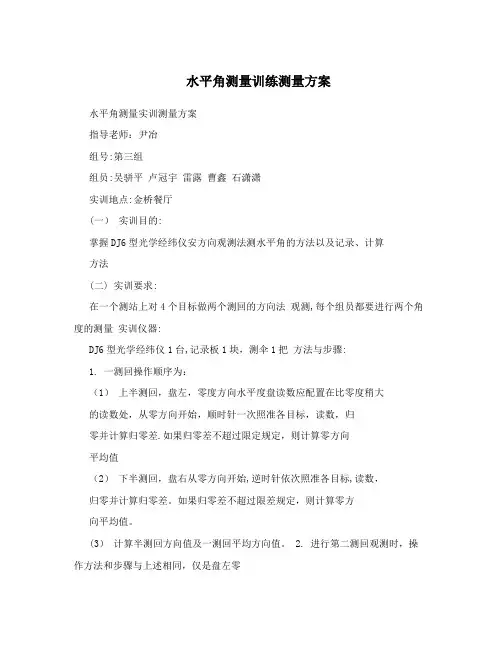

水平角测量实训测量方案
指导老师：尹冶
组号：第三组
组员：吴骈平卢冠宇雷露曹鑫石潇潇实训地点：金桥餐厅
(一)实训目的：
掌握DJ6型光学经纬仪安方向观测法测水平角的方法以及记录、计算方法
(二)实训要求：
在一个测站上对4个目标做两个测回的方向法
观测，每个组员都要进行两个角度的测量
实训仪器：
DJ6型光学经纬仪1台，记录板1块，测伞1把
方法与步骤：
1.一测回操作顺序为：
（1）上半测回，盘左，零度方向水平度盘读数应配置在比零度稍大的读数处，从零方向开始，顺时针一次照准各目标，读数，归
零并计算归零差。如果归零差不超过限定规定，则计算零方向
平均值
（2）下半测回，盘右从零方向开始，逆时针依次照准各目标，读数，归零并计算归零差。如果归零差不超过限差规定，则计算零方
向平均值。
（3）计算半测回方向值及一测回平均方向值。
2.进行第二测回观测时，操作方法和步骤与上述相同，仅是盘左零
方向要变换水平度盘要变换水平度盘位置，应配置在比900的读数处。
3.如果同一方向各测回方向值互差不超过限差规定，则计算各测回
平均方向值。所有读数均应当场记入水平角观测手薄中。
4.DJ6型官学经纬仪方向法观测的各项限差如下：
半测回归零差：正负18＂
同一方向各测回方向值互差：正负24＂
(三)注意事项
1.应旋紧中心连接螺旋和纵轴固定螺旋，防止仪器事故
2.应选择距离稍远、易于照准的清晰目标作为起始方向
3.为避免发生错误，在同一侧回观测过程中，切勿碰动水平度盘变
换手轮，注意观赏保护盖
4.手薄记录、计算一律取至秒
5.观测国策中，照准部水准管气泡偏离居中位置的值不得大于一格。
同一测回内若气泡偏离居中位置大于一格则该测回应重测。不允许在同一个测回内重新整平仪器，不同测回，则允许在测回间重新整平仪器
6.测回间盘左零方向度盘读数应变动1800/n（n为测回数）n=2
四等水准测量的实习报告 一．实习的目的和要求 目的： （1）进一步熟练水准仪的操作，掌握用双面水准尺进行四等水准测量的观测、记录与计算方法。 （2）熟悉四等水准测量的主要技术指标，掌握测站及线路的检核方法。 要求： 四等水准测量技术要求 二．仪器和工具 DS3水准仪1台，双面水准尺2支，尺垫2个，记录板2块. 三．实验步骤 1.了解四等水准测量的方法 双面尺法四等水准测量是在小地区布设高程控制网的常用方法，是在每个测量站上安置一次水准仪，但分别在水准尺的黑、红两面刻划上读数，可以测得两次高差，进行测站检核。除此以外，还有其他一系列的检核。 2.四等水准测量的实验 （1）从某一已知高程水准点出发，选定一条闭合水准路线，设置4站。 （2）安置水准仪的测站至前、后视立尺点的距离，应该用步测使其相等。 在每一测站，按下列顺序进行观测： ① 后视水准尺黑面，读取上、下视距丝读数，精平，读取中丝读数； ② 前视水准尺黑面，读取上、下视距丝读书，精平，读取中丝读数； ③ 前视水准尺红面，精平，读取中丝读数； ④ 后视水准尺红面，精平，读取中丝读数。 （3）记录着在“四等水准测量记录”表中按表头表明次序（1）～（8）记录各个读数，（9）～（10）为计算结果：
