寸和型式应根据现场实际情况确定，支架上孔眼应采用钻床进行开孔，严禁使用电、气焊进行开孔。支架上孔眼的孔径比所穿螺栓直径大1～2mm为宜；支架上飞边毛刺要及时打磨掉，其端头要进行倒角处理。 支架上焊缝要饱满且无夹渣，除埋入砼中的部分外，应及时刷防锈漆做好防护处理。 支架安装时，成排支架一定要先放线后安装，并确保同层支架高度一致。立管支架一般要求以1.5～1.8m为宜。层高5m以上，平均设置两个管卡。 对干、立管支架安装定位,应考虑布置美观，管道支架的最大间距应符合下表的要求。 公称直径(mm) DN25 DN32 DN40 DN50 DN80 DN100 DN150 支架最大间距(m) 保温管道2.0 2.5 3.0 3.0 4.0 4.5 6.0 不保温管道3.5 4.0 4.5 5.0 6.0 6.5 8.0 管道支架在梁上安装时，膨胀螺栓位置应处于梁的中线以上，这样可以使管道对梁的外力，不落在梁弯矩最大的地方，管子与支架抱箍必须牢固美观，且接触紧密. 其实算支架是个施工经验活，管道不同的连接方式、不同的安装位置那么支架的样式会不同，安装间距也不同。 1、支架的样式：支架主要的样式有"门"型或“U”支架，也叫防晃支架（多用在DN100及以上的管径）、“L”型或“角尺”支架（多用在小管径及贴墙立管上）。
2、支架的间距：支架的最大间距是有规范的，这个你可以百度的，但实际安装时支架间距比规范要小，法兰连接、螺纹连接时的支架间距要比沟槽连接时大。以消防中最常见的沟槽为例：DN65~DN150的支架间距一般在4~4.5米左右（支架间距设置时跟梁的间跨有关，因支架经常贴梁边安装），DN25~DN50的支架间距一般在3~3.5米左右。 3、支架的选材：单根DN100、单根DN150的管道一般会选5#角钢或5#槽钢或6#槽钢；两根共用支架时会选8#或10#槽钢；三根管共用时会选10#或12#槽钢；DN50~DN80在喷淋中用量较小，DN65在消火栓中用量较多，一般按5#角钢考虑；DN25~DN40一般按3#或4#角钢考虑。 4、支架计算：支架计算时吊臂长度的确实是关键，所以要确定管道标高与楼板底标高（因消防管一般按贴梁底安装考虑，所以梁高很关键），一般地下室支架吊臂较长，楼层内稍短。 所以喷淋管支架大致估算：150 100 管按5#槽钢间距4.5米，“U”型支架，单个支架用材1.5米计，80 65 50 管按5#角钢间距4.5米，“U”型支架，单个支架用材1.5米计，40 32 25管按4#角钢间距3.5米，“L”型支架，单个支架用材1.2米
火力发电厂管道支吊架验收规程 DL/T 1113—2009 1范围 本标准规定了管道支架制造与安装质量要求、检验方法和验收要求。 本标准适用于火力发电厂管道及核电厂非核级管道支吊架的检验与验收，也适用于火力场设备用支吊架的检验与验收。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T197 普通螺纹公差 GB/T1239.2 冷卷圆柱螺旋弹簧技术条件 GB/T1239.4 热卷圆柱螺旋弹簧技术条件 GB/T1804 一般公差未注公差的线性和角度尺寸的公差 GB/T2516 普通螺纹极限偏差 GB/T5267.1 紧固件电镀层 GB/T9799金属覆盖层钢铁上的锌电镀层 GB/T12361——2003 钢质膜锻件通用技术条件 GB/T13912 金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法 DL/T616 火力发电厂汽水管道与支吊架维修调整导则 DL/T675电力工业无损检验人员资格考核规则 DL/T678电站钢结构焊接通用技术条件 DL/T752火力发电厂异种钢焊接技术规程 DL/T819火力发电厂焊接热处理技术规程 DL/T869——2004火力发电厂焊接技术规程 DL/T931 电力行业理化检验人员资格考试规则
JB/T4730.4——2005 JB/T4730.5——2005 3. 术语和定义 下列术语和定义适用于本标准。 3 1 管道支吊架pipe support and hanger 用以承受管道蘅裁、控制管邋位移和振动，并将管道旃载传递到承载建筑结构上的各种组件或装置。一般由管部、功能件、连接件和根部组成。 3.2 管部pipe attachment 管道连接部件的简称。它是与管道或其绝热麒直接相连的部件，常见的有管夹、管卡、管废、焊接吊板等。 3.3 功能件functional part 实现各种类型支吊架功能的部件或组件，常见的有恒力支吊架、变力弹簧支吊架、刚性支吊架、弹簧减振器、液压阻尼器等。 3.4 连接件 connection part 管道支吊架中间连接部件的简称．它是用以连接管部与功能件、管部与根部、功能件与根部以及自身相互连接的部件，常见的有螺纹吊杆、花篮螺母、环形耳子、U形耳子、吊板等。 3.5 根部structural attachment 管道支吊架生根部件的简称。它是支吊装置与承载结构直接连接的部件，包括悬臂粱、简支粱、三脚架等辅助钢结构。 3.6 恒力支吊架constant support hanger
文档来源为：从网络收集整理.word版本可编辑.欢迎下载支持.、编制说明 管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装 中扮演着主要的角色，它直接关系到管道的承重流向及观感。目前各实施项目 中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不 但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管 道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。 角钢类支吊架的制安 倒吊式支吊架材料适用表 吊架钢材适用管道倒吊钢板膨胀螺栓L30 X 30 X 4 < DN25 S =6 100X 100 M8 X 80 L40 X 40 X 5 DN32~DN50 S =8 110X 110 M10X 85 龙门式支吊架材料适用表 1、倒吊式:
单支角钢式支吊架材料适用表 注：如》DN200则用槽钢型支架。 4、水平式支架 I型：水平龙门式II型：水平单支角钢组合式 单支角钢支架 3 、
文档来源为：从网络收集整理.word 版本可编辑.欢迎下载支持. 50mm 的水泥基础上。 座地式支架材料适用表 支架型材 适用管道 支架底板 膨胀螺栓 L40 X 40 X 5 < DN25~DN50 S =8 110X 110 M10 X 85 L50 X 50 X 6 DN60~DN150 S =10 120X 120 M12 X100 挂墙式支架（宜固定在混凝土墙体上和墙体结实的砖墙上） I 型：L 型支架（立柱长度与横担长度之比 1: 1） 挂墙式支架材料适用表 支架型材 适用管道 膨胀螺栓 备 注 L40 X40X 5 < DN50 M10X100 适用于I 型及空调的冷凝水、冷媒支架 支架型材 适用管道 支架底板 膨胀螺栓 备注 L40 X 40X 5 DN65~DN80 S =8 110X 110 M10 X 85 适用1型 L40 X 40X 5 < DN50 M10 X 85 适用n 型 L50 X 50X 6 DN60~DN100 M10X100 适用n 型 水平式支架材料适用表 座地式 5 、 注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于 6、 （两角钢距离可根据 水平长度移动准 确后 焊接。）
一、编制说明 管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。 二、角钢类支吊架的制安 1、倒吊式： 倒吊式支吊架材料适用表 吊架钢材适用管道倒吊钢板膨胀螺栓 M8×80 L30×30×4 ≤DN25 δ=6 100× 100 M10×85 L40×40×5 DN32~DN50 δ=8 110× 110 2、龙门式
龙门式支吊架材料适用表 支架型材适用管道倒吊钢板膨胀螺栓L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40×5 DN50~DN150 δ=8 110×110 M10×85 3、单支角钢支架 单支角钢式支吊架材料适用表 支架型材适用管道膨胀螺栓备注 L30×30×4 ≤DN25 M8×80 适用于Ⅰ型 30 5～10 （根据角钢大小而 选定，其余倒角类 同。）
L50×50×6 DN100~DN150 M12×100 适用于Ⅰ L30×30×4 DN25~DN50 M8×80 适用于Ⅱ L40×40×5 DN60~DN150 M10×85 适用于Ⅱ 注：如≥DN200则用槽钢型支架。 4、水平式支架 I型：水平龙门式 20-30 Ⅱ型：水平单支角钢组合式 （两角钢距离可根据 水平长度移动准确后 焊接。） 水平式支架材料适用表 支架型材适用管道支架底板膨胀螺栓备注L40×40×5 DN65~DN80 δ=8 110×M10×85 适用I型
1 管道及支架 1. 总则 1.1 说明 本章说明给水及排水系统的管道及其它设备的规格和安装所需的各项技术要求。 1.2 一般要求 1.2.1 所有送达工地的管道均应为全新的，并带有色带、标识以利辩认不同的等级； 1.2.2 所有管道应按施工图纸安装； 1.2.3 管道接头不应藏在墙身或地板之内； 1.2.4 管道应借管套越过墙壁、地台。若管道所穿越之结构需要防水密封时，须用 铸铁防水法兰管套接驳； 1.2.5 配合施工进度提交所有有关管道的安装资料； 1.2.6 所有跨越楼宇伸缩缝的管道必须采用波纹伸缩器连接； 1.2.7 在安装需配合吊顶时，承包单位须负责调整管道的高低使符合吊顶高度，费 用由承包单位承担。若管道须早于吊顶安装时，承包单位应预先获得顾问工 程师发出预定高度的指令后方可进行； 1.2.8 所有管道如装设于室内如有结露的可能，必须提供保温材料； 1.2.9 任何情况下，镀锌钢管不得采用焊接方法。 1.3 质量保证 3.1.1.1 所有管道装配人员和设备安装人员均应具有在本行业中至少 三年以上有关的工作经验； 3.1.1.2 所有供本工程使用的管道和配件均应符合国标、BS、ASTM、 JIS、DIN、ISO及凯悦国际的标准要求； 3.1.1.3 所有烧焊技工必须具备由有关政府机关签发的有效上岗证 书。 1.4 资料呈审 4.1.1.1 提交管道支架和固定支架详图供审批； 4.1.1.2 提交管道测试和清洁净化程序供审批； 4.1.1.3 在测试和投入运行之后须提交完整的测试报告。
2. 产品 4.1.2 管道工程材料 4.1.2.1 除特别的注明外，给水系统管道规格应符合下列的要求，而 材料标准见设备材料一览表：
1 总则 1.0.1 本标准适用于石油化工企业工艺装置内钢管道支架的设计。 1.0.2 执行本标准时,尚应符合中国石油化工总公司《石油化工企业管道支吊架设计规范》和现行有关标准规定的要求。 2 支吊架的布置 2.0.1 应在规划管道的同时妥善考虑管道支吊架的位置,支承方式及生根方法。管道宜成组布置并利用构筑物、建筑物、设备或地面作为支吊架的生根点。管道宜靠近支架的生根点以减少生根点所承受的力矩。 2.0.2 水平管道支吊架的间距，即管道的跨距，按《管道的跨距》选用。应等于或小于管道的允许跨距，选用时应注意跨距表使用条件，如管子的材料，管子的断面尺寸，所输送物料的比重，操作温度、操作压力和隔热层的结构材料等。当实际条件与编制跨距表的条件不同时，应进行修正。必要时，应按《装置内管道跨距的计算方法进行计算。当管道上有集中荷载(阀门、蒸汽分水器和阻火器等小型设备、支管、大管支吊小管等）时，将影响管道的跨距，也应进行修正。 2.0.3 选用标准支架时，应注意标准支架的允许垂直荷载，许用弯距和水平推力等是否适用于设计实际情况。 2.0.4 应考虑生根点所能承受的荷载，生根点的面积和形状是否足以安装下支吊架的生根构件等，必要时应减少跨距以降低生根点的荷载。生根于建构筑物上的支架，生根点宜选在立柱和主梁等主要构件上，在主梁上不宜设置何载较大的悬臂支架。 2.0.5 塔及立式容器上垂直敷设的管道宜靠近设备的外壁。 承重支架一般应靠近该管道所连接的设备嘴子，容器椭圆封头的小半径处不宜布置支架。 2.0.6 高压管道或有特殊要求的支吊架宜设置在直管段上，不宜设置在弯头和支管连接点等局部应力较高的部位，以防止局部应力过载。

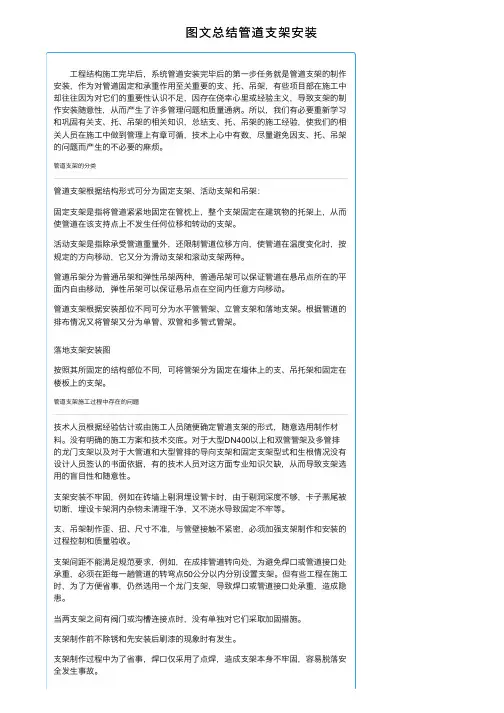

管道支架安装规范要求及安装间距 在工程结构施工完毕以后,系统管道安装得第一步就就是管道支架得安装,管道支架得安装有着严格得规范要求,在搭建管道支架得过程中一定要严格按照规范要求来执行。管道支架又被称为管道支座、管部等,就是管道得制成结构，下面小编就为大家介绍一下管道支架安装规范要求及安装间距。 管道支架简介 管道支架就是用于地上架空敷设管道支承得一种结构件,分为固定支架、滑动支架、导向支架、滚动支架等。 管道支架在任何有管道敷设得地方都会用到,又被称作管道支座、管部等。它作为管道得支撑结构,根据管道得运转性能与布置要求,管架分成固定与活动两种。设置固定点得地方成为固定支架，这种管架与管道支架不能发生相对位移,而且,固定管架受力后得变形与管道补偿器得变形值相比，应当很小,因为管架要具有足够得刚度。设置中间支撑得地方采用活动管架,管道与管架之间允许产生相对位移,不约束管道得热变形。 管道支架安装规范 １、位置正确,埋设应平整牢固。 2、固定支架与管道接触应紧密，固定影牢固。
3、滑动支架应灵活,滑托与滑槽两侧应留有3至5毫米得间隙,纵向移动量应符合设计要求。 4、无热伸长管道得吊架、吊杆应垂直安装。 5、有热伸长管道得吊架、吊杆应向热膨胀得反方向偏移。 6、固定在建筑结构上得支、吊架不得影响结构得安全。 管道支架安装规范:管道支架安装要点 除埋地管道外，管道支架制作与安装就是管道安装中得第一道工序。固定支架必须严格安装在设计规定得位置,并与土建结构牢固结合，当固定支架得混凝土强度没有达到设计要求时,固定支架不得与管道固定，井应防止外力破坏。 支架在预制得混凝土墩上安装时,混凝土得抗压强度必须达到设计要求；滑动支架得滑板面露出混凝土表面得允许偏差为-2mm,支架得位置应正确,埋设平整、牢固,坡度符合设计规定,支架处不得有环焊缝。支架顶面高程允许偏差为-５～Omm，活动支座支承管道滑托得
管道支吊架设计计算书 项目名称____________工程编号_____________日期_____________ 设计____________校对_____________审核_____________ 说明： 1、标准与规范： 《建筑结构荷载规范》 (GB50009-2012) 《钢结构设计规范》 (GB50017-2003) 《混凝土结构设计规范》 (GB50010-2010) 2、本软件计算所采用的型钢库为： 热轧等边角钢 GB9787-88 热轧不等边角钢 GB9797-88 热轧普通工字钢 GB706-88 热轧普通槽钢 GB707-88 3、支吊架的支座应连接在结构的主要受力构件上，支吊架施工厂家应将支吊架预埋点位以及受力提给设计院，经设计院认可后方可施工！ 4、基本计算参数设定： 荷载放大系数：1.00。 当单面角焊缝计算不满足要求时，按照双面角焊缝计算! 受拉杆件长细比限值：300。 受压杆件长细比限值：150。 横梁挠度限值：1/200。
梁构件计算： 构件编号：2 一、设计资料 材质：Q235-B; f y = 235.0N/mm2; f = 215.0N/mm2; f v = 125.0N/mm2 梁跨度：l0 = 0.50 m 梁截面：C8 强度计算净截面系数:1.00 自动计算构件自重 二、设计依据 《建筑结构荷载规范》（GB 50009-2001） 《钢结构设计规范》（GB 50017-2003） 三、截面参数 A = 10.242647cm2 Yc = 4.000000cm; Zc = 1.424581cm Ix = 101.298006cm4; Iy = 16.625836cm4 ix = 3.144810cm; iy = 1.274048cm W1x = 25.324501cm3; W2x = 25.324501cm3 W1y = 11.670686cm3; W2y = 5.782057cm3 四、单工况作用下截面内力：（轴力拉为正、压为负） 恒载（支吊架自重）：单位（kN.m） 位置(m) 0.00 0.06 0.13 0.19 0.25 0.31 0.37 0.44 0.50 弯矩(kN.m) 0.00 0.00 -0.00 -0.00 -0.00 -0.00 -0.00 0.00 0.00 剪力(kN) -0.02 -0.01 -0.01 -0.01 0.00 0.01 0.01 0.01 0.02 轴力(kN) -0.01 -0.01 -0.01 -0.01 -0.01 -0.01 -0.01 -0.01 -0.01 挠度(mm) 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 恒载（管重）：单位（kN.m） 位置(m) 0.00 0.06 0.13 0.19 0.25 0.31 0.37 0.44 0.50 弯矩(kN.m) 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 剪力(kN) 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 轴力(kN) 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 挠度(mm) -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 注：支吊架的活荷载取值为0。 五、荷载组合下最大内力： 组合(1)：1.2x恒载 + 1.4x活载 组合(2)：1.35x恒载 + 0.7x1.4x活载 最大弯矩Mmax = 0.00kN.m;位置：0.00;组合：(2) 最大弯矩对应的剪力V = -0.03kN;对应的轴力N = -0.01kN 最大剪力Vmax = -0.03kN;位置：0.00;组合：(2) 最大轴力Nmax = -0.01kN;位置：0.00;组合：(2) 六、受弯构件计算： 梁按照受弯构件计算，计算长度系数取值：u x=1.00，u y=1.00
管道支架制作安装标准 一、编制说明 管道安装在消防安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承 重流向及观感。目前各实施项目中制安的各种管道支架，各有 特点，但也暴露出不少缺点，而且有些支吊架不但影响观感， 更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使 管道支吊架制安达到较高水平，特制定我公司管道支吊架的统 一标准做法，目的使在消防管道支架制安达到标准化，统一化。 二、角钢类支吊架的制安 1、倒吊式： 倒吊式支吊架材料适用表 吊架钢材适用管道倒吊钢板膨胀螺栓 L30×30×4≤DN25δ=6 100×100M8×80 L40×40×5DN32~DN50δ=8 110×110M10×85
2、 龙门式 龙门式支吊架材料适用表 支架型材 适用管道 倒吊钢板 膨胀螺栓 L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40×5 DN50~DN150 δ=8 110×110 M10×85 3、 单支角钢支架 30 5～10 （根据角钢大小而 选定，其余倒角类
单支角钢式支吊架材料适用表 支架型材适用管道膨胀螺栓备注 L30×30×4≤DN25M8×80适用于Ⅰ型L40×40×5DN32~DN80M10×85适用于Ⅰ型L50×50×6DN100~DN150M12×100适用于ⅠL30×30×4DN25~DN50M8×80适用于ⅡL40×40×5DN60~DN150M10×85适用于Ⅱ注：如≥DN200则用槽钢型支架。 4、水平式支架 I型：水平龙门式 20-30
工业管道支吊架预制安装通用工艺 1适用范围 本通用工艺适用于工业管道工程中管道支吊架的预制、安装施工。 2引用（依据）文件 2.1《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-97 2.2《工业金属管道工程施工及验收规范》GB50235-97 2.3《工业金属管道工程质量检验评定标准》GB50184-93 3施工准备 3.1材料检验 3.1.1制作管支吊架所用钢材及管材外观经检验合格，表面不得有重皮、裂纹、严重锈蚀等外观缺陷。 3.1.2弹簧支吊架应有制造厂合格证；规格型号符合设计要求；弹簧上要有弹簧拉伸压缩标尺，并且弹簧锁定按设计要求锁定在管道冷态受力位置；外观无损伤、锈蚀现象。 3.1.3 外供支吊架必须符合设计要求，且外观检查质量良好。 3.1.4焊接材料标识齐全，包装完整，无破损或受潮现象，并应有出厂合格证。 3.2主要机具：预制平台、剪板机、半自动氧乙炔切割机、砂轮机、钻床、无齿锯、手枪钻、电焊机、样板、弯尺等。 3.3 技术准备 管道支吊架要在管道安装前根据设计图纸集中加工，提前预制，由负责施工的技术人员依据管道施工技术图纸，按管道支吊架的规格、型号进行数量统计，将易于在现场集中预制的管道支吊架（如管托、假腿、吊杆、U型卡、抱箍等）按部件进行分解，统计出板材、型材下料的规格、尺寸、数量，以便进行集中加工。 4施工工艺 4.1施工程序见图4.1
4.2 下料 4.2.1板材的下料：根据所需的规格、尺寸、数量先在板材上划线，要求划线尺寸精确，尽可能使用剪板机剪切，若使用半自动氧乙炔切割机进行切割，下料后将钢板上的毛刺清理干净，并用记号笔标好尺寸，分类摆放，以备组对。 4.2.2管材的下料：对于DN≤80mm的钢管应使用无齿锯进行切割，对于大口径的碳钢管材使用氧乙炔切割器进行切割，切割时应考虑切割裕量。对于不锈钢材料，必须使用机械方法或等离子切割机进行切割，切割后应将毛刺、熔渣、飞溅等清除干净。 4.2.3支吊架上的钻孔加工：支吊架上的螺栓孔、呼吸孔等应采用钻床或手枪钻进行加工，严禁使用气焊或电焊割孔。 4.3加工组对与焊接 4.3.1管道支吊架组对与焊接应严格按设计图纸尺寸进行，未经许可不得随意改变支吊架的型式与尺寸。对于一些特殊的支吊架，如抱箍、吊杆等可利用现场条件设计胎具进行预制。 1.扁铁抱箍（碳钢）的制作：扁铁抱箍主要有图4.3.1-1中（1），（2），（3），（4）四种基本形式。
管道支架制作与安装 1、管道支架制作规定 （1）管道支架的形式、材质、加工尺寸、精度及焊接质量应符合设计文件和有关施工验收规范的要求。 （2）支架底板及吊架弹簧盒的工作面应平整。 （3）管道支架焊缝应进行外观检查，焊缝应均匀完整，外观成型良好，不得有漏焊，欠焊，裂纹、姣边等缺陷。 （4）制作合格的支架成品应及时进行防腐处理，防腐层应完整，厚度均匀。 （5）管道支架必须满足管道的稳定和安全，允许管道自由伸缩并符合安装高度。 2、管道支架制作 （1）管道支架加工制作前应根据管道的材质，管径大小等按标准图集进行选型，支架的高度应根据深化设计图纸进行确定，防止施工过程中管道与其它专业的管道发生“碰撞”。 （2）图纸的翻样，管道支架种类规格繁多，加工前必须进行翻样，作出一个每一个部件的样图，注明每一道工序的加工要求和质量标准，再做出一个样板进行核对，不符合要求，及时更改翻样图和加工要求，直至符合。 （3）一般采用砂轮切割机或半自动切割机切割，也可采用气割切断。切断时要注意刀具的一则靠线，使下的料长度一致。切断后要及时处理断面边角的毛刺。 （4）对需要做相对滑动、滚动的表面，一般要做车、铣、刨等作业，无施工条件用磨光机把加工面磨光滑。使工件表面达到设计要求的粗糙度。其它型钢的切割表面一般不做表面处理，而只是做边角的倒角处理。 （5）管道需要钻孔的部位，应采用手电钻机机和台钻，钻空前要按翻样图在下好的型钢上划十字线，并在交点上打样冲眼，然后钻孔，钻孔要一次钻透，钻后要用锉刀将毛边锉平。 （6）对有弯曲要求的部件，应先做个磨具，用挤压或滚压法进行弯曲。
（7）组装焊接。需要组装焊接的支架，要先划出定位线，组对时先点焊，经复查合格后再进行满焊，焊接质量必须符合焊接质量标准，焊缝高度必须达到，不得有夹渣、裂纹、未焊透等。 （8）支架的焊接应由合格焊工施焊，管道支、吊架焊接后应进行外观检查,不得有漏焊、欠焊、裂纹、烧穿、咬边等缺陷,焊缝附近的飞溅物应予清理。 （9）放样和号料时,应根椐管架的加工工艺要求预留相应的切割和加工裕量。 （10）钢板、型钢不宜使用氧乙块焰切割,一般宜机械切断,切断后应清除毛刺。机械剪切切口质量应符合下列要求: 1、剪切线与号料线偏差不大于2mm; 2、断口处表面无裂纹,缺棱不大于1mm: 3、型钢端面剪切斜度不大于2mm。 （11）采用手工、半自动切割时,应清除熔渣和飞溅物,其切割质量应符合下列要求: 1、手工切割的切割线与号料线的偏差不大于2mm,半自动切割不大于1.5mm; 2、切口端面不垂直度不大于工件厚度的10%,且不大于2mm。 （12）支、吊架的螺栓孔,应用钻床或手电钻加工,不得使用氧乙炔焰割孔。孔的加工偏差不得超过其自由公差。 （13）管道支、吊架的卡坏（或U 型卡）应用扁钢弯制而成,圆弧部分应光滑、均匀,尺寸应与管子外径相符。 （14）滑动或滚动支架的滑道加工后,应采取保护措施,防止划伤或碰损。 （15）支、吊架应按设计要求制作,其组装尺寸偏差不得大于3mm。 （16）管道支、吊架的角焊缝应焊肉饱满,过渡圆滑,焊脚高度应不低于簿件厚 度的 1 .5倍。焊接变形必须予以矫正。 （18）制作合格的支、吊架,应涂刷防锈漆与标记,并妥善保管。合金钢支、吊架
给水给排水管道支吊架规范 1、钢管管道支架的最大间距 公称直径(mm) 15 20 25 32 40 50 70 80 100 125 150 200 250 300 支架最大间距保温管 2 2.5 2.5 2.5 3 3 4 4 4.5 6 7 7 8 8.5 不保温管 2.5 3 3.5 4 4.5 5 6 6 6.5 7 8 9.5 11 12 2、塑料管及复合管管道支架的最大间距 公称直径(mm) 12 14 16 18 20 25 32 40 50 63 75 90 110 支架最大间距立管 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.3 1.6 1.8 2.0 2.2 2.4 水平管冷水管 0.4 0.4 0.5 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.35 1.55 水平管热水管 0.2 0.2 0.25 0.3 0.3 0.35 0.4 0.5 0.6 0.7 0.8 3 3 3、铜管垂直水平安装的支架间距 公称直径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 支架最大间距垂直管 1.8 2.4 2.4 3.0 3.0 3.0 3.5 3.5 3.5 3.5 4 4水平管 1.2 1.8 1.8 2.4 2.4 2.4 3.0 3.0 3.0 3.0 3.5 3.5 采暖,给水及热水供应系统的金属管道立管管卡安装应符合下列规定: 1、楼层高度小于或等于5m,每层必须安装1个。 2、楼层高度大于5m,每层不得少于2个。
3、管卡安装高度,距地面应为1.5~1.8m,2个以上管卡应匀称安装,同一房间管卡应安装在同一高度上。
管道支架制作安装标准 明 一、编制说 管道安装在医用气体安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道 的承重流向及观感。目前各实施项目中制安的各种管道支架， 各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观 感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定我公司管道支吊架的 统一标准做法，目的使在医用气体管道支架制安达到标准化， 统一化。 二、角钢类支吊架的制安 1、倒吊式： 倒吊式支吊架材料适用表 吊架钢材适用管道倒吊钢板 膨胀螺栓 L30×30×4 ≤DN25 δ=6 100×100 M8×80 L40×40×5 DN32~DN50 δ=8 110×110 M10×85
2、龙门式 30 5～10 （根据角钢大小而选定，其余倒角类同。） 龙门式支吊架材料适用表 支架型材适用管道倒吊钢板 膨胀螺栓 L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40×5 DN50~DN150 δ=8 110×110 M10×85 3、单支角钢支架
单支角钢式支吊架材料适用表 备注 支架型材适用管道膨胀螺栓 L30×30×4 ≤DN25 M8×80 适用于Ⅰ型L40×40×5 DN32~DN80 M10×85 适用于Ⅰ型L50×50×6 DN100~DN150 M12×100 适用于Ⅰ L30×30×4 DN25~DN50 M8×80 适用于ⅡL40×40×5 DN60~DN150 M10×85 适用于Ⅱ注：如≥DN200 则用槽钢型支架。 4、水平式支架 I 型：水平龙门式
管道支架制作安装标准规范 一、编制说明 管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。 二、角钢类支吊架的制安 1、倒吊式： 倒吊式支吊架材料适用表 2、龙门式
龙门式支吊架材料适用表 3、 单支角钢支架 单支角钢式支吊架材料适用表 30 5～10 （根据角钢大小而 选定，其余倒角类同。）
4、水平式支架 I型：水平龙门式 20-30 Ⅱ型：水平单支角钢组合式 （两角钢距离可根据 水平长度移动准确后 焊接。） 水平式支架材料适用表
5、座地式 注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm的水泥基础上。 座地式支架材料适用表 6、挂墙式支架（宜固定在混凝土墙体上和墙体结实的砖墙上） Ⅰ型：L型支架（立柱长度与横担长度之比1：1） 挂墙式支架材料适用表
Ⅱ型：三角型支架 三、槽钢类支吊架的制安 1、吊式龙门支架
Ⅰ、横梁安装（一）Ⅱ、天花吊顶式Ⅲ、横梁安装（二） 吊式龙门支架材料适用表（同时适用于座地式） 2、水平龙门支架： 水平安装龙门支架材料适用表 四、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增加一条；
中华人民共和国国家标准 管道支吊架 第1部分：技术规范 Pipe supports and hangers Part 1: Technical specification 1范围 本标准规定了管道支吊架的材料、设计、制造、安装、试验、检验和运行维修的基本要求。 本标准适用于圆截面工业管道的各类支吊架装置（包括限位装置、减振装置和阻尼装置）。 2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本为有GB 90--85准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 90-85 紧固件验收检查、标志与包装 GB 91-86 开口销 GB 121--86销技术条件 GB 150--89 钢制压力容器 GB 157—89 锥度与锥角系列 GB 191—90 包装储运图示标志 GB 193--81 普通螺纹直径与螺距系列（直径1～600 mm） GB 196--81 普通螺纹基本尺寸(直径1～600 mm) GB 197—81 普通螺纹公差与配合（直径1～355 mm） GB 228—87 金属拉伸试验法 GB 229--94 金属夏比缺口冲击试验方法 GB 321—80 优先数和优先数系 GB 324—88 焊缝符号表示法
GB 699—88 优质碳素结构钢技术条件 GB 713—86 锅炉用碳素钢和低合金钢钢板 GB 912—89 碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB 985—88 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB 986-88 埋弧焊焊缝坡口的基本形式和尺寸 GB 1184—1996形状和位置公差未注公差值 GB 1220--92 不锈钢棒 GB 1221--92 耐热钢棒 GB 1222-84 弹簧钢 GB/T 1231-91 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB 1239.2—89冷卷圆柱螺旋压缩弹簧技术条件 GB 1239.4--89热卷圆柱螺旋弹簧技术条件 GB 1239.5--89 圆柱螺旋弹簧抽样检查 GB/T 1239. 6--92 圆柱螺旋弹簧设计计算 GB 1348—88球墨铸铁件 GB 1413--85集装箱外部尺寸和额定重量 GB 1804--92一般公差线性尺寸的未注公差 GB 1834--80通用集装箱最小内容尺寸 GB 2516--81普通螺纹偏差表(直径1～355 mm) GB 2518--88连续热镀锌薄钢板和钢带 GB 2649--89焊接接头机械性能试验取样方法 GB 2650--89焊接接头冲击试验方法 GB 2651--89焊接接头拉伸试验方法 GB 2652--89焊缝及熔敷金属拉伸试验方法 GB 2653--89焊接接头弯曲及压扁试验方法 GB 2654--89 焊接接头及堆焊金属硬度试验方法
附件1 技术规范1 总则 “”新建项目工程的四大管道（包括主蒸汽管道、高压旁路管道、xxxx上大压小1.1 本技术规范用于高温再热蒸汽管道、低压旁路管道、低温再热蒸汽管道、高压给水管道（含汽泵再循环管道）、高旁减温水、以及主汽和热段管道的暖管、疏水管道，以下简称（四大管道））支吊架支吊架。它提出了四大管道支吊架的功能设计、结构、性能、安装和试验等方面的技术要求。锅炉厂供货范围内的四大管道支吊架由锅炉厂负责，不属于本次招标范围。 1.2 本技术规范提出的是最低限度的技术要求，并未对一切技术要求做出详细规定，也未充分引述有关标准和规范的条文，投标方应提供一套满足本招标文件和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，投标方必须满足其要求。 在签订合同之后，招标方保留对本规范书提出补充要求和修改的权力，投标方应承诺予以配合。如提出修改，具体项目和条件由买卖双方商定。 “技术差异都必须清楚地表示在本招标文件的(无论多少或微小)1.3 投标方如对本招标文件有偏差”中。否则招标人将认为投标方完全接受和同意本招标文件的要求。禁止更改本招标书内各条表款序号。 1.4 投标人对四大管道支吊架（包括附件）负有全责，包括分包（或采购）的产品。分包（或采购）的产品制造商应事先征得招标方的认可。 1.5 本技术规范书所使用的标准，如遇与投标方所执行标准发生矛盾时，按较高标准执行。投标方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新标准版本。 1.6 在合同签订后，按本招标文件的要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收试验、运行和维护等标准清单给招标方，由招标方确认。招标方有权因协议、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。 1.7 投标设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方保证招标方不承担有关设备专利的一切责任。 1.8 本技术规范经买卖双方共同确认和签字后将作为订货合同的附件，与订货合同正文具有同等效力。未尽事宜由双方协商解决。 1.9 投标方具有与招标设备相同/相近产品的设计、制造能力，且实践已证明产品是成熟的，并有可靠的运行业绩。投标方须在投标文件中提供相关合同文件的封面、签字页和参数页的复印件（应能说明电厂或变电站生产/投产日期和参数）以证明其满足本次招标的业绩要求，否则其投标文件无效。． 1.10 本工程采用统一的KKS编码标识系统。编码范围包括投标方所供系统、设备、主要部件和构筑物等，投标方在设计、制造、运输、安装、试运及项目管理等各个环节使用KKS编码。投标方在中标后提供的技术资料（包括图纸）和设备标识必须有KKS编码。具体标识要求和原则在签订合同后提供。 2 工程概况 2.1 厂址位置 xxxx“上大压小”新建项目工程，建设规模为2×350MW循环流化床超临界热电联产机组。项目地处江苏省徐州市沛县境内。沛县位于徐州市的西北面，东临微
支架设置的高度和间距，应符合设计要求和的要求。支架的尺寸和型式应根据现场实际情况确定，支架上孔眼应采用钻床进行开孔，严禁使用电、气焊进行开孔。支架上孔眼的孔径比所穿螺栓直径大1～2mm为宜；支架上飞边毛刺要及时打磨掉，其端头要进行处理。 支架上焊缝要饱满且无夹渣，除埋入砼中的部分外，应及时刷防锈漆做好防护处理。支架安装时，成排支架一定要先放线后安装，并确保同层支架高度一致。立管支架一般要求以～为宜。层高5m以上，平均设置两个管卡。 对干、立管支架安装定位,应考虑布置美观，的最大间距应符合下表的要求。(mm) DN25 DN32 DN40 DN50 DN80 DN100 DN150 支架最大间距(m) 不 在梁上安装时，位置应处于梁的中线以上，这样可以使管道对梁的外力，不落在梁弯矩最大的地方，管子与支架抱箍必须牢固美观，且接触紧密. 其实算支架是个施工经验活，管道不同的连接方式、不同的安装位置那么支架的样式会不同，安装间距也不同。
1、支架的样式：支架主要的样式有"门"型或“U”支架，也叫防晃支架（多用在DN100及以上的管径）、“L”型或“角尺”支架（多用在小管径及贴墙立管上）。 2、支架的间距：支架的最大间距是有规范的，这个你可以百度的，但实际安装时支架间距比规范要小，、时的支架间距要比时大。以消防中最常见的沟槽为例： DN65~DN150的支架间距一般在4~米左右（支架间距设置时跟梁的间跨有关，因支架经常贴梁边安装），DN25~DN50的支架间距一般在3~米左右。 3、支架的选材：单根DN100、单根DN150的管道一般会选5#角钢或5#槽钢或6#槽钢；两根共用支架时会选8#或10#槽钢；三根管共用时会选10#或12#槽钢；DN50~DN80在喷淋中用量较小，DN65在消火栓中用量较多，一般按5#角钢考虑；DN25~DN40一般按3#或4#角钢考虑。 4、支架计算：支架计算时吊臂长度的确实是关键，所以要确定管道标高与楼板底标高（因消防管一般按贴梁底安装考虑，所以梁高很关键），一般地下室支架吊臂较长，楼层内稍短。 所以喷淋管支架大致估算：150 100 管按5#槽钢间距米，“U”型支架，单个支架用材米计，80 65 50 管按5#角钢间距米，“U”型支架，单个支架用材米计，40 32 25管按4#角钢间距米，“L”型支架，单个支架用材米
管道支吊架选择原则 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】

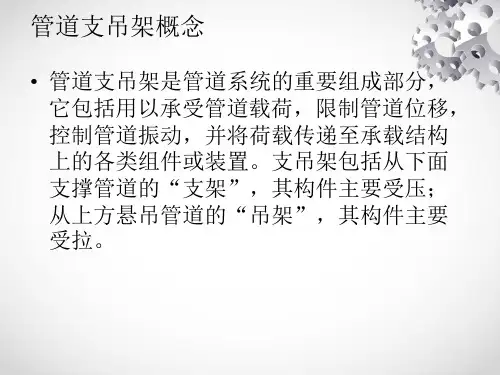

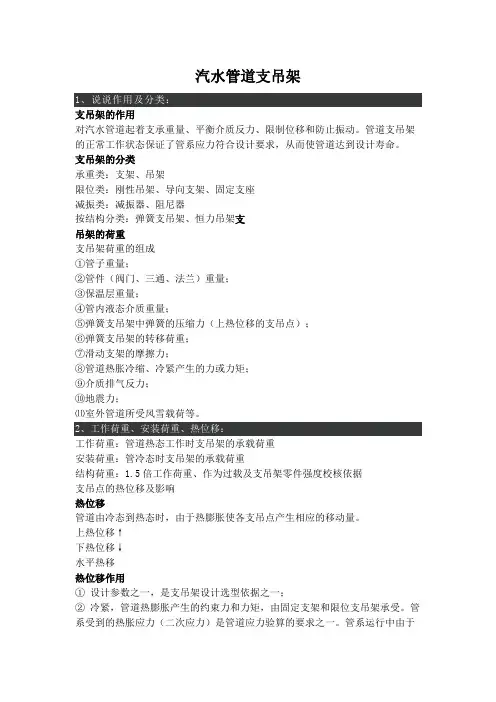

支吊架的选用及设置原则 1.在进行管道设计时, 首先要考虑满足工艺要求, 还要考虑设备管道及其组成件的受力状况, 以保证安全运转。管道应力分析是涉及多学科的综合技术, 是管道设计的基础。在管道应力分析过程中, 正确设置支吊架是一项重要的工作。支吊架选型得当, 布置合理, 所设计的管系不仅美观, 而且经济安全。 2. 1 作用 3.管道支吊架主要有以下几个方面的作用。 4.(1) 承受管道的重量荷载(包括自重、充水重、保温重等) 。 5.(2) 阻止管道发生非预期方向的位移。 6.(3) 控制摆动、振动或冲击。 7. 2 位置及类型 8.管道支吊架的位置及其类型对已定管系的受力状态的影响很大, 主要有两个方面。 9.(1) 对管系的应力分布状态、最大应力值、管系的端点作用力和力矩有影响, 因为这种管系端点的荷载将会传递到与该管端相联接的设备上。因此, 支吊架设置得当, 能改善管系中的应力分布和端点受力以及力矩状况。因此, 管系的柔性不但受到管系形状的影响, 也受到所选定支吊架位置和类型的影响。 10.(2) 支吊架的设置非常灵活, 可变化的范围较大。支吊架的位置、数量和形式选择往往因人而异。对同一个管系存在着多种支吊架设置方案,不同的设置形式将反映出不同的应力分布,应力值及端点受力。因此, 在进行管道设计时,为使管系具有足够的柔性, 除了应注意管系走向和形状外, 支架位置和型式也是相当重要的。 11.211 间距支吊架间距尤其是水平管道的承重支吊架间距不得超过管道的允许跨距, 以控制其挠度不超限。一般连续敷设的管道允许跨距应按三跨连续梁承受均布荷载时的刚度条件计算, 按强度条件校验, 取刚度条件决定的跨距和强度条件决定的跨距中两者的小值。 12.212 柔性尽量利用管道的自支承作用, 少设置或不设置支架.要利用管系的自然补偿能力合理分配支吊架点和选择支吊架类型。
7 支吊架制作与安装 7．1 一般规定 7．1．1 支、吊架的固定方式及配件的使用应满足设计要求，并应符合下列规定： 1 支、吊架应满足其承重要求； 2 支、吊架应固定在可靠的建筑结构上，不应影响结构安全； 3 严禁将支、吊架焊接在承重结构及屋架的钢筋上； 4 埋设支架的水泥砂浆应在达到强度后，再搁置管道。 7．1．2 支、吊架的预埋件位置应正确、牢固可靠，埋入结构部分应除锈、除油污，并不应涂漆，外露部分应做防腐处理。 7．1．3 空调风管和冷热水管的支、吊架选用的绝热衬垫应满足设计要求，并应符合下列规定： 1 绝热衬垫厚度不应小于管道绝热层厚度，宽度应大于支、吊架支承面宽度，衬垫应完整，与绝热材料之间应密实、无空隙； 2 绝热衬垫应满足其承压能力，安装后不变形； 3 采用木质材料作为绝热衬垫时，应进行防腐处理； 4 绝热衬垫应形状规则，表面平整，无缺损。 7．1．4 支、吊架制作与安装的成品保护措施应包括下列内容： 1 支、吊架制作完成后，应用钢刷、砂布进行除锈，并应清除表面污物，再进行刷
漆处理； 2 支、吊架明装时，应涂面漆； 3 管道成品支、吊架应分类单独存放，做好标识。 7．1．5 支、吊架制作与安装的安全和环境保护措施应包括下列内容： 1 支、吊架安装进行电锤操作时，严禁下方站人； 2 安装支、吊架用的梯子应完好、轻便、结实、稳固，使用时应有人扶持； 3 脚手架应固定牢固，作业前应检查脚手板的固定。 7．2 支吊架制作 7．2．1 支、吊架制作前应具备下列施工条件： 1 支、吊架的形式及制作方法已明确，采用的技术标准和质量控制措施文件齐全； 2 加工场地环境满足作业条件要求； 3 型钢及附属材料进场检验合格； 4 加工机具准备齐备，满足制作要求。 7．2．2 支、吊架制作应按下列工序(图7．2．2)进行。
