正交异性板钢桥面结构应用技术工艺的探讨
The structural characteristics and manufacturing craft of steel
box girder with an orthotropic steel bridge deck
叶翔叶觉明
（ Ye Xiang Ye Jue-ming ）
中铁大桥局武汉桥梁科学研究院武汉 430034
（ Bridge Science Research Institute, Major Bridge Engineering Bureau of China Railways,
Wuhan 430034）
摘要：
正交异性钢桥面板是钢结构桥梁的重要结构件，正交异性钢桥面板由钢板、U肋和横隔板组成。以钢箱梁正交异性钢桥面板为例，介绍正交异性钢桥面板结构特点和组拼、
焊接和工地连接工艺特点，探讨在目前焊接和组装工艺条件下，延长正交异性钢桥面板
使用寿命的加工技术和工艺。
abstract:
The orthotropic steel bridge deck is important structural of the steel structure bridge, the orthotropic steel bridge deck made is composed by the steel plate、 the U-shaped stiffener and the cross spacer . Taking the steel box girder deck plate as research object, the orthotropic steel bridge deck unique feature and craft characteristic for assembling、welding and site connection of the plate elements was deal with。 under the condition of the current welding and assembling workmanship， technology and technique to prolong the service life of orthotropic steel bridge deck was researched and discussed.
关键词：
正交异性钢桥面板板单元横隔板
U肋焊接工艺焊接残余应力
Key word:
orthotropic steel bridge deck plate element cross spacer U-shaped stiffener welding technology Weld residual stress
对于大跨度悬索桥和斜拉桥，钢箱梁是非常有利的结构形式。钢箱梁以面板、底板、腹板、纵横隔板及加劲结构件为主要构成。其中面板钢板一般刚度较小，在轮载作用下易发生较大的变形，因此需要一定的钢板厚度，同时在面板上安装纵肋和垂直于纵肋的横隔板加劲，这是一种典型的正交异性桥面板。钢桥面板结构在桥梁上是不可能更换的，如果产生缺陷或裂纹扩展后修补又比较困难，需要从结构和实用焊接加工技术工艺等方面予以重视，延长桥面板的安全使用寿命。
1.正交异性桥面板结构和制造加工特点
国内钢箱梁常用的正交异性桥面板结构如图1所示，这种正交异性桥面板由钢板、U肋、横隔板（横梁结构）、小隔板等组焊而成。面板焊接通常采用效率较高、输入线能量少、焊接变形小的CO2气体保护自动焊。
图1 正交异性钢桥面板结构示意图
桥梁钢结构一般是先制造单元件，然后组装节段，最后工地连接。桥面板制造是先在板单元分段面板上装U肋和横隔板接板；然后和其他板单元组拼焊接成为钢结构梁段；在架桥工地将梁段连接起来。正交异性钢桥面板在工地一般是将面板环焊连接，U肋则可以采用焊接或栓接。
1.1 U肋
国内钢箱梁正交异性钢桥面板使用较多的是闭口U型纵肋（简称U肋），常见的多用 6 ～ 8mm 厚的钢板，利用模压设备或冷轧设备冷压加工成型。U肋结构尺寸设计要合理、U肋钢板要适应冷加工，保证压制时不开裂。由于设备和工艺原因，所制成的U肋长度有限，一般是按钢箱梁节段的长度制造加工。成桥应用是在U肋两端或开孔用连接板螺栓连接，或预留嵌补段对接焊。
闭口式U型纵肋的特点是抗扭能力强，对车轮荷载在横向的分布能力比较强。目前主要使用钢板冷加工U肋，邓文中先生根据国内桥梁建设U肋需求量较大的特点建议国内发展热轧U肋，同时优化改变其上下缘尺寸，加强U肋的刚度和减少焊接工作量，减小偏心焊缝所引起的应力1。
1.2 横隔板
横隔板实际是一种横梁结构，为了避免难度较大的仰焊，公路桥梁钢箱梁大多采用了拼接的分体横隔板结构。为了使U肋传力途径顺畅，在通过横隔板处开孔，让U肋穿过横隔板连续。为避免焊缝相交，在纵肋上缘和桥面板交叉处，在横隔板上设置弧角；为让纵肋下缘穿过横隔板，也有专门的开孔要求。横隔板开孔能比较精确地在数控切割机上实现。研究和实桥应用已经表明，在横隔板上为让纵向U肋通过而开的孔，对横隔板作为横梁的作用没有实质上的削弱2。
1.3 板单元
板单元是钢面板、U肋、横隔板等的组焊结构，先用角焊缝将U肋焊接在面板上，然后将横隔板焊在面板上。还有U肋与横隔板焊缝，将U肋剪力传给横隔板。
在制造面板板件时，桥面板一般取长方形，在宽度范围内包含 3 ～ 4 条纵肋，长度为 12 ～ 20m 。组装时利用工装，将U肋准确地安装定位在定尺的钢面板上。焊接前可先对钢面板施加一预变形，以补偿U肋焊缝造成的面板焊接变形。用多头焊机，将各纵肋和面板之间的角焊缝同时完成。 U肋焊接并校平板单元后，安装组焊横隔板，在横隔板到位后，将横隔板与面板、横隔板与纵肋之间的焊缝都焊好，然后整体校平备用。
2. 正交异性钢桥面板的应用问题
正交异性钢桥面板既承受车轮局部荷载，又与纵、横隔板组成桥面结构，同时又形
（图3）。正交异性板钢桥面结构成钢箱梁的面板，因此构造细节和力学作用比较复杂
4
是超静定结构，存在结构疲劳、设计荷载取值、钢箱梁局部应力和应力集中等问题。在车轮作用位置的正交异性板桥面变形，局部地区受到约束，从而引起很局部的很高的应力；焊接时温度的变化，在受到约束的环境下，局部地区会产生很高的残余应力；焊接变形和应力的大小很难预测；有时甚至会比设计荷载引起的应力更高；焊接材料、焊接工艺等原因造成的焊缝裂纹在荷载作用下扩展；制造加工焊缝焊趾的不适当，形成应力集中引发点。这几种情况可能单独出现，也可能同时存在，使正交异性板的问题叠加起来，结果引起钢桥面结构上的裂缝
。
1
图3 正交异性钢桥面板结构和受力示意图
正交异性钢桥面板可能出现疲劳裂纹缺陷，裂纹主要产生在U肋与横隔板的连接区，具体部位有U肋与面板之间的肋角焊缝、纵横肋交叉的弧形缺口处，U形肋钢衬垫板对接焊缝处等。苏通大桥钢箱梁桥面板关键结构细节疲劳试验和釜山Kwang-Ahn大桥的实际尺寸试件疲劳试验也反映出这一区域出现疲劳裂纹3.4。
3.制造加工焊接技术工艺特点及改进
正交异性桥面板结构具有焊缝长，焊缝结构细节比较复杂，难以实现预热、保温、
后热及焊后热处理等措施，加之建桥市场的大量组焊工人缺少专业训练，较多缺陷可能起源于制造加工组拼和焊接技术工艺及实施过程控制。
3.1 U肋焊缝
U肋和桥面板是由位于U肋板外侧的单边焊缝来连接，由于U肋是闭口梯型，两条焊缝只能在U肋外侧单边焊接，对U肋侧板实际是偏心焊缝，容易引起应力集中和疲劳裂纹。在横隔板与横隔板之间，U肋与面板的焊缝常常也是应力集中的地方。如果这里的焊缝处理不适当，就会在焊缝边缘上引起应力集中，容易引发疲劳裂缝。所以，现行规范对此焊缝都有比较严格的要求，大部份现行的规范要求这种焊缝达到80%的U肋板材的厚度，且不允许烧穿。组拼作业还要控制U肋位置及U肋与面板的间隙，间隙要求≤1.0mm。对于6-8mm的U肋板材，这一加工焊接技术要求实际实施过程中完全达到是比较困难的。此外，还有坡口清洁、点焊和矫正温度等实际条件影响。U肋与面板角焊缝焊接后，由于焊接热影响、焊接残余应力、应力集中等原因，面板会出现焊接角变形。焊接变形的产生不仅影响板单元的制造精度，而且若通过火焰矫正使其达到平面度要求，则需增加相当多的工作量。
焊缝完成后，实际焊缝只能做焊缝外观质量检查，无法检查焊缝熔深。设计要求U 肋的焊接是二条焊缝同时对称焊接，但为了实施适应U肋坡口船舟焊和胎架反变形工艺，只能采用为单侧自动焊。板单元件U肋焊缝长达10余米，焊缝容易受到横向应力和弯矩。加之为追求较高工效，容易出现技术工艺违章和失控现象。在这样的施工条件下保证U 肋焊缝熔深和避免焊缝缺陷都是比较困难的，国内某企业组焊板单元时就出现过因为1.6mm药芯焊丝性能波动、焊接工艺、天气等原因，造成数千吨U肋板单元发现大量U 肋滞后焊缝裂纹全部刨缝返工。
上例刨缝和剖切破坏检查还发现U肋焊缝内部存在部分熔深不足、穿透和焊缝根部缺陷、根部裂纹等问题，需要引起足够的重视。由于没有有效的检测方法，这些问题客观存在只是没有暴露。为了保证U肋焊接质量，除对U肋焊缝除表面检查、焊缝表面MT 检测抽检外，应对熔深和内部质量进行UT抽检。国内已有桥梁钢结构项目进行过焊缝熔深UT检测，但这一有效方法因缺少规范依据，难以推行。实际上建设行业已经制定了JBT203-2007钢结构超声波探伤及质量分级法，将焊接钢板厚度检测范围扩大到4mm，规范附录中还专门提出了T型和角接接头未焊透指示深度检测。
3.2 隔板和U肋的焊接
实际应用中，横梁设计一般是采用横隔板接板结构，横隔板接板部分先焊接在U肋板单元上，这样可以避免施工困难和技术难度较大的仰焊。横隔板结构区域会存在一个面板、U肋、横隔板焊缝交汇点，该区域存在较大的结构约束和焊接残余应力等，应力
分布比较复杂。结构设计在U肋与面板交汇处留一个弧孔，但因此处焊缝的端点处理困难，反而容易产生疲劳的裂缝。实用结构U肋底部不与隔板焊接，但U肋腹板与隔板焊缝宜熔透，并把焊缝的端部打磨处理。
当车轮压在U肋的跨度上不同的地方，U肋的变形会使U肋在横梁的地方发生转动，把横梁的腹板来回推动。当动载加在U肋和横隔节点时，此处无横隔板支撑，局部应力就会较高，易引起疲劳。从南京三桥开始接受专家建议在此处U肋内横隔板位置加上小隔板，在动载作用时横隔板支撑在此处能连续起来。小隔板要与U肋尺寸匹配，与面板之间的间隙尺寸理论上要满足磨光顶紧的要求。但现实是由于U肋尺寸本身不规范，只能通过减小隔板尺寸来安装，加之内置焊接不良，难以保证与面板密贴这一基本要求。需要重视U肋规范成型，小隔板精确下料，准确定位，板厚尺寸与横隔板相同，减少与面板的间隙等问题，这样小隔板结构才能真正发挥作用5。
3.3 正交异性桥面板的工地连接
公路钢箱梁正交异性桥面板工地接头即箱梁节段之间的连接，过去均采用全焊或高强度螺栓连接，经过改进，现在较多的是采用栓焊结合的工地连接方法。
全焊连接时，为了方便钢箱梁正交异性板的组拼和工地对接，需要将对接的的面板对齐、修整，特别要注意U肋对齐。钢箱梁工地接头处桥面板采用单面焊双面成型焊接工艺，面板内侧需贴陶瓷衬垫。为此制造板单元时在接头处预先让两端的U肋各空一小节，板单元U肋在端头还留一小段不与面板焊结；工地组拼好后，将先钢箱梁的环焊焊好，然后再将U肋插入段嵌入，先焊U肋与插入段之间的对接，再焊U肋与面板之间的角焊缝。U肋连接只能从外面施焊，现行的办法是在闭口肋的内面衬一钢垫片，再从外面施焊，由此可能存在一些隐患。面板U形肋嵌补段对接焊和肋角角接焊均处于仰焊位置施焊，而仰焊工作条件恶劣，施工周期较长，仰焊焊接质量比俯焊难以控制，这一部位容易产生焊缝缺陷和疲劳裂纹，需要高素质焊工承担焊接。
栓焊连接是钢箱梁工地连接采用的一种新的连接方式，即钢箱梁面板对接仍采用陶瓷衬垫单面焊双面成型工艺，但U肋采用高强度螺栓对接拼接。改进后的构造细节避免了工地接头U肋嵌补段的仰焊对接。具体办法是在嵌补段用螺栓拼接板将接头部位的U 肋连接起来，在U肋两侧腹板上各外夹了两块带摩擦面的拼接板用高强度螺栓栓接。这一连接结构与面板环焊接头，保证了钢箱梁焊栓接头部位的刚度。为了方便安装螺栓，需在U肋端口下面开一个施工手孔。
结语
钢箱梁正交异性钢桥面板在实际应用中已暴露出疲劳裂纹缺陷等问题，需要重视改进细部结构，更多的是重视组拼和焊接技术工艺问题。
根据试验研究和实用结果，细节结构需要改进和规范的主要有保证正交异性钢桥面板面板适当的板厚，规范U肋和横隔板U肋开孔的形状和尺寸，增加U肋内部小隔板等。同时对U肋和横隔板细节区域的焊缝需要分别特殊处理，要求局部焊缝连续熔透、端点打磨处理等。在结构问题解决后，重点就是结构组拼和焊接，需要重视U肋结构尺寸的控制，保证U肋、隔板等制造、安装控制在合理的尺寸精度误差范围内，小隔板结构要强调与面板顶紧的功效。在此基础上，探讨和改进焊接工艺，例如解决U肋焊缝对称焊接，过程后热保温，专用机械整形；对细节部位焊缝熔透，表面特殊处理，消除缺陷和应力集中等。需要重视实用组拼和焊接技术工艺改进提高，采取有效措施消除焊接残余应力、变形和缺陷的危害，使正交异性板钢桥面发挥安全可靠和经济耐用的功能。
参考文献：
1.邓文中正交异性板钢桥面的一个新构思苏通大桥第五次专家论坛 2006年
2.钱冬生正交异性板和箱形结构运用于桥梁的历史 2008年4月25日
https://www.doczj.com/doc/b84224734.html,/Html/IndustryArticle/2008/0425/200804250302004837.html
3. 周建林、刘晓光、温玉玲苏通大桥钢箱梁桥面板关键结构细节疲劳试验《桥梁建设》2007年8月第4期p17-20
4.Jun-Hyeok Choi and Do-Hwan Kim Stress Characteristics and Fatigue Crack Behaviour of the Longitudinal Rib-to-Cross Beam Joints in an Orthotropic Steel Deck 《Advances in Structural Engineering》V ol.11 No.2 2008 P189-197
5.张陕锋正交异性板扁平钢箱梁若干问题研究东南大学硕士学位论文 2006年3月
联系方式
邮箱：yjn712@https://www.doczj.com/doc/b84224734.html,
电话：65035691
正交异性桥面板设计参数和构造 细节的疲劳研究进展 1 背景 第二次世界大战后，一方面大量被战争毁坏的桥梁急需修复，另一方面建筑材料非常短缺。在此情况下，欧洲的工程师们开始尝试采用一种新型的桥面结构形式——正交异性钢桥面板。它由面板、纵肋和横肋组成，三者互相垂直，通过焊缝连接成一体共同工作。它以自重轻、极限承载力大、施工周期短等优点，成为世界上大、中跨度现代钢桥通常采用的桥面结构形式。从20世纪50年代德国最先使用这种桥面板至今，欧洲已有1000多座各种形式的正交异性钢桥面板桥梁，日本有将近250座正交异性钢桥面板桥梁，北美有100余座正交异性钢桥面板桥梁[1]。 我国正交异性钢桥面板我国正交异性钢桥面板的研究和应用起步较晚，直到20世纪70年代初，才建成第一座钢桥面板桥——潼关黄河铁路桥。改革开放以来，国内正交异性钢桥面板桥呈现出迅猛发展势头。迄今为止，我国已建造的采用正交异性钢桥面板的桥梁有30余座。正在建造的采用正交异性钢桥面板的铁路钢桥有郑州黄河公铁两用桥和京沪高速铁路南京大胜关长江大桥等。 正交异性钢桥面板有其独特的优点，但同时钢桥面板疲劳开裂的事例也在许多国家的钢桥中出现。最早报道的是英国Seven桥，该桥1966年建成通车后，分别于1971年和1977年发现了3种焊接细节的疲劳裂纹。德国的Haseltal和Sinntal桥投入使用后不久，钢桥面板也都出现了疲劳裂纹。此外，法国、日本、美国、荷兰等国也都发现了钢桥面板疲劳开裂事例。钢桥面板在我国使用的时间虽然不长，但是已经在某些桥中发现了钢桥面板疲劳开裂的现象。这些疲劳裂纹严重影响了桥梁的使用寿命，因此，对正交异性桥面板疲劳问题的研究是目前桥梁建设中的关键和热点，各国学者在此领域取得了一系列研究成果。国内在20世纪80年代初，铁道科学研究院等相关单位以西江大桥为研究背景，对公路正交异性钢桥面板参与主桁共同工作时的结构特性进行了较为全面的分析及试验研究[2]。1995年，同济大学童乐为在博士论文中对采用开口肋形式的钢桥面板的疲劳性能进行了较为系统的分析[3]。时至今日，正交异性桥面板的结构形式较当初已经发生很大变化，大量新的研究成果相继涌现。 2 正交异性桥面板设计参数的疲劳研究 2.1 面板 面板的最小厚度一般取决于其在轮载作用下的允许变形，为保证桥面铺装层不产生裂纹，纵肋之间面板的竖向挠曲变形不大于0.4mm。基于上述原 则，面板厚度t d可由Kloeppel公式计算： 式中：a为开口截面纵肋间距或闭口截面纵肋腹板最大间距，mm；p 为轮载面压力，kPa。 同时各国规范根据各自的车辆荷载及桥面铺装层情况，为保证钢桥面板的施
现代钢桥设计与计算理论参考材料 正交异性板简支梁桥空间模型计算孙秀贵孟续东陈艳秋唐毅周刚郑凯锋 西南交通大学
第一篇正交异性板简支钢梁桥ALGOR建模计算一、打开aglor软件和设定基本操作说明 将桌面上或相应目录中的algor的图标双击打开程序。 选择新建>FEM模型，分析类型选择>线性材料模型的静应力，点击新建，如下图。 弹出“另存为”对话框，确定文件名以及文件的保存路径，最后点击保存。
二、设置单位体系 在主菜单中选择工具>单位 在“unit system”对话框中选择“Metric mks(SI)”； 进行同样操作，更改“unit system”对话框，选择“Custom”； 在“length”对话框中选择“mm”，其他对话框保持不变； 点击“ok”按钮。 三、建立材料库 主菜单>工具>管理材料库 选择“Create New Library”,输入自定义材料库文件的保存路径和名称，单击保存按钮。 再点击确定按钮。
根据本模型需要，建立两种材料：1、钢材；2、混凝土。 右击自定义的材料库，选择“Add New Material” “Material name”对话框中输入材料名称“steel”； “Material model”对话框中选择标准； 在单位体系对话框中选择米制，米千克秒（SI）； 更改单位体系，为自定义，长度对话框中选择“毫米（mm）”，单击“ok”按钮。
进行上述相同操作，增加材料“concrete”自定义材料。建立两种材料后，如下图所示： 分别对新建的两种材料输入材料特性： concrete（采用C40混凝土）: 质量密度(N/mm^3/g)：2.548e-9 弹性模量(N/mm^2)：3.25e+4 泊松比：0.2； 剪切弹性模量(N/mm^2)：1..3e+4 线膨胀系数：1.0e-5 Steel： 质量密度(N/mm^3/g)：7.85e-9

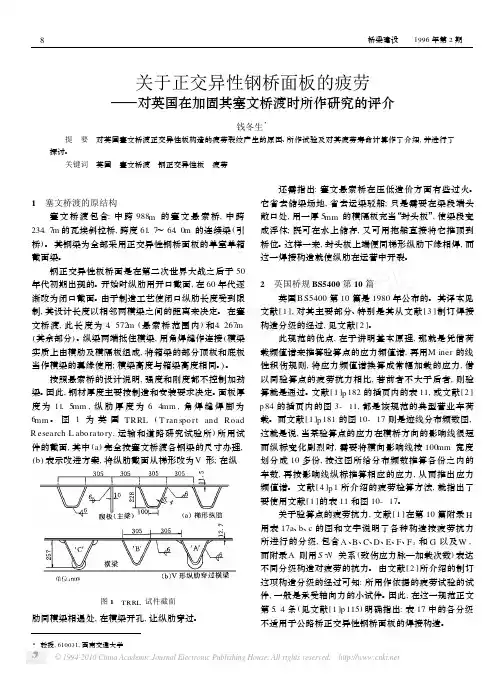

关于正交异性钢桥面板的疲劳 ——对英国在加固其塞文桥渡时所作研究的评介 钱冬生3 提 要 对英国塞文桥渡正交异性板构造的疲劳裂纹产生的原因、所作试验及对其疲劳寿命计算作了介绍,并进行了探讨。 关键词 英国 塞文桥渡 钢正交异性板 疲劳 3教授,610031,西南交通大学 1 塞文桥渡的原结构 塞文桥渡包含:中跨988m 的塞文悬索桥,中跨 234.7m 的瓦埃斜拉桥,跨度61.7～64.0m 的连续梁(引桥)。其钢梁为全部采用正交异性钢桥面板的单室单箱截面梁。 钢正交异性板桥面是在第二次世界大战之后于50年代初期出现的。开始时纵肋用开口截面,在60年代逐渐改为闭口截面。由于制造工艺使闭口纵肋长度受到限制,其设计长度以相邻两横梁之间的距离来决定。在塞文桥渡,此长度为4.572m (悬索桥范围内)和4.267m (其余部分)。纵梁两端抵住横梁,用角焊缝作连接(横梁实质上由横肋及横隔板组成,将箱梁的部分顶板和底板 当作横梁的翼缘使用;横梁高度与箱梁高度相同。)。按照悬索桥的设计说明,强度和刚度都不控制加劲 梁。因此,钢材厚度主要按制造和安装要求决定。面板厚度为11.5mm ,纵肋厚度为6.4mm ,角焊缝焊脚为6mm 。图1为英国TRRL (T ran spo rt and Road R esearch L abo rato ry ,运输和道路研究试验所)所用试件的截面,其中(a )完全按塞文桥渡各钢梁的尺寸办理,(b )表示改进方案,将纵肋截面从梯形改为V 形; 在纵 图1 TRRL 试件截面 肋同横梁相遇处,在横梁开孔,让纵肋穿过。 还需指出:塞文悬索桥在压低造价方面有些过火。它省去储梁场地,省去运梁驳船;只是需要在梁段端头敞口处,用一厚5mm 的横隔板充当“封头板”,使梁段变成浮体;既可在水上储存,又可用拖船直接将它推顶到桥位。这样一来,封头板上端便同梯形纵肋下缘相焊,而这一焊接构造就使纵肋在运营中开裂。2 英国桥规BS 5400第10篇 英国B S 5400第10篇是1980年公布的。其译本见文献[1],对其主要部分、特别是其从文献[3]制订焊接构造分级的经过,见文献[2]。 此规范的优点,在于讲明基本原理,那就是凭借荷载频值谱来推算验算点的应力频值谱,再用M iner 的线性积伤规则,将应力频值谱换算成常幅加载的应力,借以同验算点的疲劳抗力相比,若前者不大于后者,则验算就是通过。文献[1]p 182的插页内的表11,或文献[2]p 84的插页内的图3-11,都是该规范的典型营业车荷载。而文献[1]p 181的图10-17则是迹线分布频数图,这就是说,当某验算点的应力在横桥方向的影响线很短而纵标变化剧烈时,需要将横向影响线按100mm 宽度划分成10多份,按这图所给分布频数推算各份之内的车数,再按影响线纵标推算相应的应力,从而推出应力频值谱。文献[4]p 1所介绍的疲劳检算方法,就指出了要使用文献[1]的表11和图10-17。 关于验算点的疲劳抗力,文献[1]在第10篇附录H 用表17a 、b 、c 的图和文字说明了各种构造按疲劳抗力所进行的分级,包含A 、B 、C 、D 、E 、F 、F 2和G 以及W ,而附录A 则用S 2N 关系(致伤应力脉—加载次数)表达不同分级构造对疲劳的抗力。由文献[2]所介绍的制订这项构造分级的经过可知:所用作依据的疲劳试验的试件,一般是承受轴向力的小试件。因此,在这一规范正文第5.4条(见文献[1]p 115)明确指出:表17中的各分级不适用于公路桥正交异性钢桥面板的焊接构造。 8 桥梁建设 1996年第2期
