第四章 聚酯树脂
第一节 概 述
涂料工业中使用的聚酯泛指由多元醇和多元酸通过聚酯化反应合成的、一般为线型或分支型的、分子量较低的无定型齐聚物，其数均相对分子质量在一般在4
2
10~10。
根据其结构的饱和性，聚酯可以分为饱和聚酯和不饱和聚酯。
饱和聚酯包括端羟基型和端羧基型两种，它们亦分别称为羟基组分聚酯和羧基组分聚酯。羟基组分可以同氨基树脂组合成烤漆系统，也可以同多异氰酸酯组成室温固化双组分聚氨酯系统。
不饱和聚酯与不饱和单体如苯乙烯通过自由基共聚后成为热固性聚合物，构成涂料行业的聚酯涂料体系。为了实现无定型结构，通常要选用三种、四种甚至更多种单体共聚酯化，因此它是一种共缩聚物。涂料工业中还有一种重要的树脂叫醇酸树脂，从学术上讲，也应属于聚酯树脂的范畴，但是考虑到其重要性及其结构的特殊性（即以植物油或脂肪酸改性的特点），称之为油改性聚酯，即醇酸树脂（Alkyd resin ），前一章已做了介绍。涂料工业中的聚酯也可以称之为无油聚酯（Polyester resin ，简称PE ）。
涂料用聚酯一般不单独成膜，主要用于配制聚酯-氨基烘漆、聚酯型聚氨酯漆、聚酯型粉末涂料和不饱和聚酯漆，都属于中、高档涂料体系，所得涂膜光泽高、丰满度好、耐候性强，而且也具有很好的附着力、硬度、抗冲击性、保光性、保色性、高温抗黄变等优点。同时，由于聚酯的合成单体多、选择余地大，大分子配方设计理论成熟，可以通过丙烯酸树脂、环氧树脂、硅树脂及氟树脂进行改性，因此，聚酯树脂在涂料行业的地位不断提高，产量越来越大，应用也日益拓展。
水性聚酯树脂的结构和溶剂型聚酯树脂的结构类似，除含有羟基，还含有较多的羧基和（或）聚氧化乙烯嵌段等水性基团或链段。含羧基聚酯的酸值一般在35-60mgKOH/g （树脂）之间，大分子链上的羧基经挥发性胺中和后成盐，提供水溶性（或水分散性）。控制不同的酸值、中和度可提供不同的水溶性，制成不同的分散体系，如水溶液型、胶体型、乳液型等。
水性聚酯既可与水溶性氨基树脂配成水性烘漆应用，特别适合于卷材用涂料和汽车中涂漆，能满足冲压成形和抗石击性的要求。由于涂层的硬度、丰满光亮度及耐沾污性好，也适于作轻工产品的装饰性面漆。水性聚酯也可与水分散性多异氰酸酯配成双组分水性聚氨酯室温自干漆。聚酯大分子链上含有许多酯基，较易皂化水解，所以水性聚酯的应用受到了一定的限制；但现在市场上已有大量优秀单体，因此通过优化配方设计，已能得到良好的耐水解性能。
第二节 主要原料
一、多元酸
聚酯用多元酸可分为芳香族、脂肪族和脂环族三大类。所用的芳香酸主要有苯酐（PA ）、间苯二甲酸（IPA ）、对苯二甲酸（PTA ）和偏苯三酸酐（TMA ）等，其中TMA 可用来引入支化结构；所用的脂肪酸主要有丁二酸、戊二酸、己二酸（AA ）、庚二酸、辛二酸、壬二酸（AZA ）、马来酸酐、顺丁烯二酸、反丁烯二酸、羟基丁二酸和二聚酸等。比较新的抗水解型单体有四氢苯酐（THPA ）、六氢苯酐（HHPA ）、四氢邻苯二甲酸,六氢间苯二甲酸、1,2 - 环己烷二甲酸、1，4-环己烷二甲酸（1，4-CHDA ），它们属于脂环族二元酸；羧酸的羧基同烃基相连，因此烃基的不同结构影响羧基的活性，而且对最终合成的聚酯树脂的结构、性能产生重要影响。同醇酸树脂不同，水性聚酯体系中PA 用量很低，主要作用在于降低成本，常选用耐水解性羧酸，如AA 、IPA 、HHPA 、CHDA 等等，应优选HHPA 、CHDA 。其中AA 、AZA 及二聚酸的引入可以提高涂膜的柔韧性和对塑料基材的附着力。根据对聚酯所要求的性能，通过选择、调节各种多元酸的种类、用量，以获得所期望的树脂性能。有关单体的结构式为：
常用多元酸单体的物理性质见下表：
单体名称 状态 相对分子质量
熔点（℃）
特性 己二酸
固体
146.14
151.5
普适性，柔韧性
癸二酸固体202.25 131.0～34.5 低极性，柔韧性苯酐固体148.12 130.5 价格低
间苯二甲酸固体166.13 345～348 硬度，耐候性，耐药品
性
对苯二甲酸固体166.13 >300，升华硬度，耐候性，耐药品
性
六氢苯酐固体154.15 35～36 硬度，耐候性，耐水解
偏苯三酸酐固体192.13164～167（沸点：240～
245）
引入分支和多余羧基
1,4-环己烷二甲酸固体172.2164－167 硬而韧，耐候性，耐水解，活性高，抗变黃
顺酐固体98.0652.6(199.7) 通用性能
蒸馏二聚酸液体含量95～98%，多聚酸
2～4%，酸值194～198
mg/KOH/g
5（沸点200）柔韧性，耐水解
二、多元醇
聚酯树脂用多元醇二官能度单体有乙二醇, 1,2-丙二醇, 1,3-丙二醇, 1,4-丁二醇, 1,2-丁二醇, 1,3-丁二醇, 2-甲基-1,3-丙二醇（MPD）,新戊二醇（2,2-二甲基-1，3-丙二醇，NPG）, 1,5-戊二醇, 1,6-己二醇（1，6-HDO）, 3-甲基-1,5 -戊二醇, 2-乙基-2-丁基1,3-丙二醇（BEPD）, 2，2，4-三甲基-1，3-戊二醇（TMPD）,2,4 -二乙基-1,5-戊二醇, 1-甲基-1,8-辛二醇,3-甲基-1,6-己二醇, 4-甲基1,7-庚二醇, 4-甲基 1,8-辛二醇, 4-丙基1,8-辛二醇,1,9-壬二醇，羟基新戊酸羟基新戊酯（HPHP）等。其它脂肪族二元醇包括二乙二醇,三乙二醇,聚乙二醇,聚丙二醇,聚四亚甲基二醇（即聚四氢呋喃二醇，PTMG）；1,4-环己烷二甲醇（1，4-CHDM）, 1,3-环己烷二甲醇, 1,2-环己烷二甲醇,氢化双酚A二醇等，属于脂环族二元醇，性能往往更为优异。多元醇也可选用丙三醇、季戊四醇、三羟甲基丙烷（TMP）、三羟甲基乙烷等，其中，TMP和三羟甲基乙烷都带三个伯羟基，其上的乙基（或甲基）的空间位阻效应可屏蔽聚酯的酯基，提高耐水解性，同时也常用来引入分支，同样道理，与其类似二官能度单体NPG也是合成聚酯的常规单体； CHDM、TMPD 、BEPD、HPHP是新一代合成聚酯用的多元醇，据报道具有很好的耐水解性、耐候性、硬而韧、抗污、不黄变等特性，但价格较高。
一个聚酯树脂配方中，若要使聚酯性能优异，多种多元醇要配合使用，以使其硬度、柔韧性、附着力、抗冲击性以及成本达到平衡。
一些多元醇单体的结构式为：
不饱和聚酯树脂的合成 [1]主要原料 (一)二元醇 乙二醇是结构最简单的二元醇，由于其结构上的对称性，使生成的聚酯树脂具有明显的结晶性，这便限制了它同苯乙烯的相容性，因此一般不单独使用，而同其它二元醇结合起来使用，如将60%的乙二醇和40%的丙二醇混合使用，可提高聚酯树脂与苯乙烯的相容性；如果单独使用，则应将生成树脂的端基乙酰化或丙酰化，以改善其相容性。 1，2丙二醇由于结构上的非对称性，可得到非结晶的聚酯树脂，可完全同苯乙烯相溶，并且它的价格相对讲也较低，因此是目前应用最广泛的二元醇。 其它可用的二元醇有： 一缩二乙二醇——可改进聚酯树脂的柔韧性； 一缩二丙二醇——可改进树脂柔韧性和耐蚀性； 新戊二醇——可改进树脂的耐蚀性，特别是耐碱性和水解稳定性。 以上几种二元醇，或由于树脂柔韧性太大而失去强度，或应改善树脂与苯乙烯相溶性，它们一般不单独使用，应和其它二元醇混合使用。具有高度耐用化学腐蚀的聚酯树脂，常常用双酚A或氢化双酚A作原料，为生成一种适合与二元酸反应的二元醇，双酚A应预先同环氧丙烷或环氧乙烷反应，生成两端具有醇羟基的二元醇，如D-33二元醇。 用氯化或溴化的二元醇，不仅表现出阻燃性，也改善了耐蚀性。 加入少量的多元醇，如丙三醇和季戊四醇，可较大程度地改善树脂的耐热性。 不饱和聚酯树脂的耐化学腐蚀性取决于树酯的化学结构。在聚酯树脂中酯键是最薄弱的环节，易受酸和碱的作用而发生水解。酯键周围空间的不同的化学结构对于酯键有着不同的空间位阻保护作用，而使制品表现出不同的耐蚀性。酯键的空间位阻保护作用： PO-BPA>NPG>PG>EG
（二）不饱和二元酸 不饱和聚酯树脂中的双键，一般由不饱和二元酸原料提供。树脂中的不饱和酸愈多，双键比例愈大，则树脂固化时交联度愈高，由此使树脂具有较高的反应活性，树脂的固化物有较高的耐热性，在破坏时有较低的延伸率。 为改进树脂的反应性和固化物性能，一般把不饱和二元酸和饱和二元酸混合使用。 1，顺丁烯二酸酐（马来酸酐）和顺丁烯二酸（马来酸）是最常用的不饱和酸。由于顺丁烯二酸酐具有较低的熔点，并反应时可少缩合出一分子水，故用得更多。 2，反丁烯二酸（富马酸）是顺酸的反式异构体，虽然顺酸在高于180°C缩聚时，几乎完全可以异构化而变成反式结构，但用反丁烯二酸制备的树脂有较高的软化点和较大的结晶倾向性。 3，其他的不饱和酸，如氯化马来酸、衣康酸和柠康酸也可以用，但价格较贵，使用不普遍。此外，用衣康酸制造的树脂，也会出现树脂与苯乙烯混溶稳定性的问题，尽管氯化马来酸含26%的氯，但要作为阻燃树脂使用，含氯量仍是不够的，还必须加入其它阻燃成分。 （三）饱和二无酸 加入饱和二元酸的主要作用是有效地调节聚酯分子链中双键的间距，此外还可以改善与苯乙烯的相容性。 1，为减少或避免树脂的结晶问题，可将邻苯二甲酸酐作为饱和二元酸来制备不饱和聚酯树脂，所得的树脂与苯乙烯的相溶性好，有较好的透明性和良好的综合性能。此外，邻苯二甲酸酐原料易得，价格低廉，因此是应用最广的饱和二元酸。 2，间苯二甲酸与邻苯二甲酸酐相比，改进了邻苯型聚酯中由于两个酯基相靠太近而引起的相互排斥作用所带来的酯基稳定性问题，从而提高了树脂的耐蚀性和耐热性，此外还提高了树脂的韧性。间苯二甲酸可用于合成中等耐蚀的不饱和聚酯树脂。对苯二甲酸与间苯二甲酸相似，用对苯二甲酸制得的聚酯树脂有较好的耐蚀性和韧性，但这种酸活性不大，合成时不易反应，应用不多。 3，含氯和含溴的饱和二元酸，可以用来制造阻燃树脂。a, 氯菌酸酐（HET
本套技术资料汇集国内所有相关技术资料，为你的创业提供可靠包括，资料全面真实，绝不是网上的垃圾信息！相关专利包括相关专利号，制备工艺流程，设计等全面新颖！欢迎咨询以下联系方式： 1. 02147366 不饱和聚酯树脂组合物、固化的不饱和聚酯树脂和灯反射镜基材 2. 86107542 低收缩性不饱和聚酯树脂组合物 3. 88106228 用于不饱和聚酯树脂的内脱模剂 4. 88101600 难燃不饱和聚酯树脂组合物及其制品 5. 89105227 一种以塔底油制取不饱和聚酯树脂混合液的方法 6. 90109087 一种利用不饱和聚酯树脂制作工艺品的方法 7. 90107864 含有可分散亲有机物质的粘土的不饱和聚酯树脂组合物 8. 90101856 一种模制雕塑工艺品的不饱和聚酯树脂复合原料组分 9. 94190615 抑制单体组分挥发的不饱和聚酯树脂的制造方法 10. 95200718 铸式不饱和聚酯树脂板 11. 96120957 一种阻燃不饱和聚酯树脂组合物及其装饰板 12. 96119856 双环戊二烯改性不饱和聚酯树脂的一种制备方法 13. 97190171 不饱和聚酯树脂组合物以及片状成型材料 14. 97100197 含有不饱和聚酯树脂的组合物及其制备方法 15. 98113744 一种不饱和聚酯树脂酒瓶及生产工艺 16. 99811510 不饱和聚酯树脂及其应用 17. 99812357 不饱和聚酯树脂 18. 99103464 不饱和聚酯树脂漆膜的固化方法 19. 00128188 不饱和聚酯树脂和用于模塑料的组合物 20. 00126400 不饱和聚酯的制造方法和不饱和聚酯树脂组合物 21. 00112982 一种腻子用气干性不饱和聚酯树脂 22. 01267231 制作不饱和聚酯树脂产品的真空箱 23. 01115281 纳米二氧化钛改性不饱和聚酯树脂及其制备方法 24. 01113591 雨花石不饱和聚酯树脂工艺品的制作方法 25. 01144811 熟化不饱和聚酯树脂分解处理液,处理该树脂和分离合成材料的方法 26. 01135010 利用不饱和聚酯树脂生产卫浴产品及工艺方法和生产设备 27. 01821489 甲基.丙基酮过氧化物制剂及其在固化不饱和聚酯树脂的方法中的用途 28. 01817442 不饱和聚酯树脂组合物 29. 02151602 一种利用对苯二甲酸等二元酸废渣生产不饱和聚酯树脂的方法及所用的催化剂 30. 02149121 不饱和聚酯树脂透明铸封方法 31. 02139821 一种腻子专用的环氧改性不饱和聚酯树脂及其制造方法 32. 02118245 一种不饱和聚酯树脂纳米复合材料的制备方法
2013年12月3日 姓名：任万杰 专业：橡胶 班级：111 同组者：石越 课程：聚合反应工程与工艺实验 实验项目：不饱和聚酯树脂的制备 一、 实验目的： 1、 通过实验掌握不饱和聚酯树脂的制备原理及合成方法； 2、 考察原料种类和配比对产品性能的影响； 3、 了解不饱和聚酯树脂的固化特征。 二、实验原理： 大分子中含多个酯键 c o o 的聚合物称为聚酯。按化学结构不同，聚酯树脂一般 可分为二大类。第一大类为饱和聚酯树脂，其分子结构中的碳原子皆以单链连接。再进一步加工过程中不会发生结构及分子量的变化，呈热塑性。涤纶、聚芳酯、聚碳酸酯等属此类。第二类为不饱和聚酯树脂，其结构中部分原子间以双键相连，再进一步加工过程中分子中的双键可参与化学发应，一般由可溶的线型结构转变为不溶不熔的体型结构，所以呈现热固性。 不饱和聚酯树脂通常是指不饱和二元酸（或酸酐）（如:顺丁烯二酸、反丁烯二酸、二烯类物质与顺酐的加成物等）、饱和二元酸与二元醇三者之间的缩聚产物，当其与乙烯基单体（最常用的为苯乙烯）按一定比例混合，在有机过氧化物引发剂（如：过氧化二苯甲酰）存在下即可发生共聚反应而交联，由线型结构转化为体型结构，加入促进剂（如：叔胺）可使固化反应在常温下进行。通过改变缩聚反应中所用的二元酸、二元醇及乙烯基单体的品种和匹配，可使得制备的树脂的性能在广阔的范围内变动，以赋予产品不同的性能及用途。 不饱和聚酯树脂的突出优点是能在常压常温下固化，或在使用过程中发生交联，可用作涂料、胶泥、层压塑料等。以玻璃纤维为填料的不饱和聚酯树脂增强塑料（俗称为玻璃钢）具有优异的机械性能及防腐性能，可代替金属用于化学工业、汽车工业、航空工业、建筑工业、造船工业等许多部门。 三、试剂与配比： 四、主要仪器： 三口烧瓶、烧杯、量筒、温度计300℃、冷凝管、可调式电加热套、台式天平等。 五、装置图：
关于不饱和聚酯树脂 通过阅读与不饱和聚酯树脂相关方面的书籍，使我对不饱和聚酯树脂有一个更为直观的了解： 不饱和聚酯树脂，一般是由不饱和二元酸二元醇或者饱和二元酸不饱和二元醇缩聚而成的具有酯键和不饱和双键的线型高分子化合物。通常，聚酯化缩聚反应是在190～220℃进行，直至达到预期的酸值（或粘度），在聚酯化缩反应结束后，趁热加入一定量的乙烯基单体，配成粘稠的液体，这样的聚合物溶液称之为不饱和聚酯树脂。 物理性质 不饱和聚酯树脂的相对密度在1.11～1.20左右，固化时体积收缩率较大，固化树脂的一些物理性质如下： ⑴耐热性。绝大多数不饱和聚酯树脂的热变形温度都在50～60℃，一些耐热性好的树脂则可达120℃。红热膨胀系数α1为（130～150）×10-6℃。 ⑵力学性能。不饱和聚酯树脂具有较高的拉伸、弯曲、压缩等强度。 ⑶耐化学腐蚀性能。不饱和聚酯树脂耐水、稀酸、稀碱的性能较好，耐有机溶剂的性能差，同时，树脂的耐化学腐蚀性能随其化学结构和几何开关的不同，可以有很大的差异。 ⑷介电性能。不饱和聚酸树脂的介电性能良好。 化学性质 不饱和聚酯是具有多功能团的线型高分子化合物，在其骨架主链上具有聚酯链键和不饱和双键，而在大分子链两端各带有羧基和羟基。 主链上的双键可以和乙烯基单体发生共聚交联反应，使不饱和聚酯树脂从可溶、可熔状态转变成不溶、不熔状态。
主链上的酯键可以发生水解反应，酸或碱可以加速该反应。若与苯乙烯共聚交联后，则可以大大地降低水解反应的发生。 在酸性介质中，水解是可逆的，不完全的，所以，聚酯能耐酸性介质的侵蚀；在碱性介质中，由于形成了共振稳定的羧酸根阴离子，水解成为不可逆的，所以聚酯耐碱性较差。 聚酯链末端上的羧基可以和碱土金属氧化物或氢氧化物[例如MgO，CaO，Ca(OH)2等]反应，使不饱和聚酯分子链扩展，最终有可能形成络合物。分子链扩展可使起始粘度为0.1～1.0Pa·s粘性液体状树脂，在短时间内粘度剧增至103Pa·s以上，直至成为不能流动的、不粘手的类似凝胶状物。树脂处于这一状态时并未交联，在合适的溶剂中仍可溶解，加热时有良好的流动性。 结构性能 迄今，国内外用作复合材料基体的不饱和聚酯（树脂）基体基本上是邻苯二甲酸型（简称邻苯型）、间苯二甲酸型（简称间苯型）、双酚A型和乙烯基酯型、卤代不饱和聚酯树脂等。 邻苯型不饱和聚酯和间苯型不饱和聚酯 邻苯二甲酸和间苯二甲酸互为异构体，由它们合成的不饱和聚酯分子链分别为邻苯型和间苯型，虽然它们的分子链化学结构相似，但间苯型不饱和聚酯和邻苯型不饱和聚酯相比，具有下述一些特性：①用间苯型二甲酸可以制得较高分子量的间苯二甲酸不饱和聚酯，使固化制品有较好的力学性能、坚韧性、耐热性和耐腐蚀性能；②间苯二甲酸聚酯的纯度高，树脂中不残留有间苯二甲酸和低分子量间苯二甲酸酯杂质；③间苯二甲酸聚酯分子链上的酯键受到间苯二甲酸立体位阻效应的保护，邻苯二甲酸聚酯分子链上的酯键更易受到水和其它各种腐蚀介质的侵袭，用间苯二甲酸聚酯树脂制得的玻璃纤维增强塑料在71℃饱和氯化钠溶液中浸泡一年后仍具有相当高的性能。 双酚A型不饱和聚酯 双酚A型不饱和聚酯与邻苯型不饱和聚酸及间苯型不饱和聚酯大分子链的化学结构相比，分子链中易被水解遭受破坏的酯键间的间距增大，从而降低了酯键密度；双酚A不饱和聚酯与苯乙烯等交联剂共聚固化后的空间效应大，对酯基起屏蔽保护作用，阻碍了酯键的水解；而在分子结构中的新戊基，连接着两个苯环，保持了化学瓜的稳定性，所以这类树脂有较好的耐酸、耐碱及耐水解性能。
不饱和聚酯树脂的合成-主要原料 文章摘要：不饱和聚酯树脂的合成主要原料二元醇乙二醇是结构最简单的二元醇，由于其结构上的对称性，使生成的聚酯树脂具有明显的结晶性，这便限制了它同苯乙烯的相容性，因此一般不单独使用，而同其它二元醇结合起来使用，如将60%的乙二醇和40%的丙二醇混合使用，可提高聚酯树脂与苯乙烯的相容性；如果单独使用，则应将生成树脂的端基乙酰化或丙酰化，以改善其相容性。1，2丙二醇由于结构上的非对称性，可得到非结晶的聚酯树脂，可完...... 不饱和聚酯树脂的合成 主要原料 二元醇 乙二醇是结构最简单的二元醇，由于其结构上的对称性，使生成的聚酯树脂具有明显的结晶性，这便限制了它同苯乙烯的相容性，因此一般不单独使用，而同其它二元醇结合起来使用，如将60%的乙二醇和40%的丙二醇混合使用，可提高聚酯树脂与苯乙烯的相容性；如果单独使用，则应将生成树脂的端基乙酰化或丙酰化，以改善其相容性。 1，2丙二醇由于结构上的非对称性，可得到非结晶的聚酯树脂，可完全同苯乙烯相溶，并且它的价格相对讲也较低，因此是目前应用最广泛的二元醇。 其它可用的二元醇有： 一缩二乙二醇——可改进聚酯树脂的柔韧性； 一缩二丙二醇——可改进树脂柔韧性和耐蚀性； 新戊二醇——可改进树脂的耐蚀性，特别是耐碱性和水解稳定性。 以上几种二元醇，或由于树脂柔韧性太大而失去强度，或应改善树脂与苯乙烯相溶性，它们一般不单独使用，应和其它二元醇混合使用。具有高度耐用化学腐蚀的聚酯树脂，常常用双酚A或氢化双酚A 作原料，为生成一种适合与二元酸反应的二元醇，双酚A应预先同环氧丙烷或环氧乙烷反应，生成两端具有醇羟基的二元醇，如 D-33二元醇。 用氯化或溴化的二元醇，不仅表现出阻燃性，也改善了耐蚀性。 加入少量的多元醇，如丙三醇和季戊四醇，可较大程度地改善树脂的耐热性。 不饱和聚酯树脂的耐化学腐蚀性取决于树酯的化学结构。在聚酯树脂中酯键是最薄弱的环节，易受酸和碱的作用而发生水解。酯键周围空间的不同的化学结构对于酯键有着不同的空间位阻保护作用，而使制品表现出不同的耐蚀性。酯键的空间位阻保护作用： PO-BPA>NPG>PG>EG 不饱和二元酸 不饱和聚酯树脂中的双键，一般由不饱和二元酸原料提供。树脂中的不饱和酸愈多，双键比例愈大，则树脂固化时交联度愈高，由此使树脂具有较高的反应活性，树脂的固化物有较高的耐热性，在破坏时有较低的延伸率。 为改进树脂的反应性和固化物性能，一般把不饱和二元酸和饱和二元酸混合使用。 顺丁烯二酸酐（马来酸酐）和顺丁烯二酸（马来酸）是最常用的不饱和酸。由于顺丁烯二酸酐具有较低的熔点，并反应时可少缩合出一分子水，故用得更多。 反丁烯二酸（富马酸）是顺酸的反式异构体，虽然顺酸在高于180°C缩聚时，几乎完全可以异构化而变成反式结构，但用反丁烯二酸制备的树脂有较高的软化点和较大的结晶倾向性。 其他的不饱和酸，如氯化马来酸、衣康酸和柠康酸也可以用，但价格较贵，使用不普遍。此外，用衣康酸制造的树脂，也会出现树脂与苯乙烯混溶稳定性的问题，尽管氯化马来酸含26%的氯，但要作为阻燃树脂使用，含氯量仍是不够的，还必须加入其它阻燃成分。
第四章 聚酯树脂 第一节 概 述 涂料工业中使用的聚酯泛指由多元醇和多元酸通过聚酯化反应合成的、一般为线型或分支型的、分子量较低的无定型齐聚物，其数均相对分子质量在一般在4 2 10~10。 根据其结构的饱和性，聚酯可以分为饱和聚酯和不饱和聚酯。 饱和聚酯包括端羟基型和端羧基型两种，它们亦分别称为羟基组分聚酯和羧基组分聚酯。羟基组分可以同氨基树脂组合成烤漆系统，也可以同多异氰酸酯组成室温固化双组分聚氨酯系统。 不饱和聚酯与不饱和单体如苯乙烯通过自由基共聚后成为热固性聚合物，构成涂料行业的聚酯涂料体系。为了实现无定型结构，通常要选用三种、四种甚至更多种单体共聚酯化，因此它是一种共缩聚物。涂料工业中还有一种重要的树脂叫醇酸树脂，从学术上讲，也应属于聚酯树脂的范畴，但是考虑到其重要性及其结构的特殊性（即以植物油或脂肪酸改性的特点），称之为油改性聚酯，即醇酸树脂（Alkyd resin ），前一章已做了介绍。涂料工业中的聚酯也可以称之为无油聚酯（Polyester resin ，简称PE ）。 涂料用聚酯一般不单独成膜，主要用于配制聚酯-氨基烘漆、聚酯型聚氨酯漆、聚酯型粉末涂料和不饱和聚酯漆，都属于中、高档涂料体系，所得涂膜光泽高、丰满度好、耐候性强，而且也具有很好的附着力、硬度、抗冲击性、保光性、保色性、高温抗黄变等优点。同时，由于聚酯的合成单体多、选择余地大，大分子配方设计理论成熟，可以通过丙烯酸树脂、环氧树脂、硅树脂及氟树脂进行改性，因此，聚酯树脂在涂料行业的地位不断提高，产量越来越大，应用也日益拓展。 水性聚酯树脂的结构和溶剂型聚酯树脂的结构类似，除含有羟基，还含有较多的羧基和（或）聚氧化乙烯嵌段等水性基团或链段。含羧基聚酯的酸值一般在35-60mgKOH/g （树脂）之间，大分子链上的羧基经挥发性胺中和后成盐，提供水溶性（或水分散性）。控制不同的酸值、中和度可提供不同的水溶性，制成不同的分散体系，如水溶液型、胶体型、乳液型等。 水性聚酯既可与水溶性氨基树脂配成水性烘漆应用，特别适合于卷材用涂料和汽车中涂漆，能满足冲压成形和抗石击性的要求。由于涂层的硬度、丰满光亮度及耐沾污性好，也适于作轻工产品的装饰性面漆。水性聚酯也可与水分散性多异氰酸酯配成双组分水性聚氨酯室温自干漆。聚酯大分子链上含有许多酯基，较易皂化水解，所以水性聚酯的应用受到了一定的限制；但现在市场上已有大量优秀单体，因此通过优化配方设计，已能得到良好的耐水解性能。 第二节 主要原料 一、多元酸 聚酯用多元酸可分为芳香族、脂肪族和脂环族三大类。所用的芳香酸主要有苯酐（PA ）、间苯二甲酸（IPA ）、对苯二甲酸（PTA ）和偏苯三酸酐（TMA ）等，其中TMA 可用来引入支化结构；所用的脂肪酸主要有丁二酸、戊二酸、己二酸（AA ）、庚二酸、辛二酸、壬二酸（AZA ）、马来酸酐、顺丁烯二酸、反丁烯二酸、羟基丁二酸和二聚酸等。比较新的抗水解型单体有四氢苯酐（THPA ）、六氢苯酐（HHPA ）、四氢邻苯二甲酸,六氢间苯二甲酸、1,2 - 环己烷二甲酸、1，4-环己烷二甲酸（1，4-CHDA ），它们属于脂环族二元酸；羧酸的羧基同烃基相连，因此烃基的不同结构影响羧基的活性，而且对最终合成的聚酯树脂的结构、性能产生重要影响。同醇酸树脂不同，水性聚酯体系中PA 用量很低，主要作用在于降低成本，常选用耐水解性羧酸，如AA 、IPA 、HHPA 、CHDA 等等，应优选HHPA 、CHDA 。其中AA 、AZA 及二聚酸的引入可以提高涂膜的柔韧性和对塑料基材的附着力。根据对聚酯所要求的性能，通过选择、调节各种多元酸的种类、用量，以获得所期望的树脂性能。有关单体的结构式为：
第三章醇酸树脂 第一节概述 多元醇与多元酸可以进行缩聚反应,所生成得缩聚物大分子主链上含有许多酯基(－COO－),这种聚合物称为聚酯。涂料工业中,将脂肪酸或油脂改性得聚酯树脂称为醇酸树脂(alkyd resin),而将大分子主链上含有不饱与双键得聚酯称为不饱与聚酯,其它得聚酯则称为饱与聚酯。这三类聚酯型大分子在涂料工业中都有重要得应用。 醇酸树脂涂料具有漆膜附着力好、光亮、丰满等特点,且具有很好得施工性。但其涂膜较软,耐水、耐碱性欠佳。醇酸树脂可与其她树脂(如硝化棉、氯化橡胶、环氧树脂、丙烯酸树脂、聚氨脂树脂、氨基树脂)配成多种不同性能得自干或烘干漆,广泛用于桥梁等建筑物以及机械、车辆、船舶、飞机、仪表等涂装。此外,醇酸树脂原料易得、工艺简单,符合可持续发展得社会要求。目前,醇酸漆仍然就是重要得涂料品种之一,其产量约占涂料工业总量得20％～25％。 第二节醇酸树脂得分类 一、按改性用脂肪酸或油得干性分 (1)干性油醇酸树脂:由高不饱与脂肪酸或油脂制备得醇酸树脂,可以自干或低温烘干,溶剂用200号溶剂油。该类醇酸树脂通过氧化交联干燥成膜,从某种意义上来说, 氧化干燥得醇酸树脂也可以说就是一种改性得干性油。干性油漆膜得干燥需要很长时间, 原因就是它们得相对分子质量较低, 需要多步反应才能形成交联得大分子。醇酸树脂相当于“ 大分子” 得油, 只需少许交联点, 即可使漆膜干燥, 漆膜性能当然也远超过干性油漆膜。 (2)不干性油醇酸树脂:不能单独在空气中成膜,属于非氧化干燥成膜, 主要就是作增塑剂与多羟基聚合物(油)。用作羟基组分时可与氨基树脂配制烘漆或与多异氰酸酯固化剂配制双组分自干漆。 (3)半干性油醇酸树脂:性能在干性油、不干性油醇酸树脂性能之间。 二、按醇酸树脂油度分 包括长油度醇酸树脂、短油度醇酸树脂、中油度醇酸树脂。 油度表示醇酸树脂中含油量得高低。 油度(OL)得含义就是醇酸树脂配方中油脂得用量()与树脂理论产量()之比。其计算公式如下: 以脂肪酸直接合成醇酸树脂时,脂肪酸含量(OLf)为配方中脂肪酸用量()与树脂理论产量之比。 =单体用量—生成水量＝甘油(或季戊四醇)用量＋油脂(或脂肪酸)用量－生成水量 为便于配方得解析比较,可以把OLf 换算为OL 。油脂中,脂肪酸基含量约为95 % , 所以: 引入油度(OL)对醇酸树脂配方有如下得意义: (1) 表示醇酸树脂中弱极性结构得含量。因为长链脂肪酸相对于聚酯结构极性较弱,弱极性结构得含量,直接影响醇酸树脂得可溶性, 如长油醇酸树脂溶解性好,易溶于溶剂汽油, 中油度醇酸树脂溶于溶剂汽油-二甲苯混合溶剂, 短油醇酸树脂溶解性最差,需用二甲苯或二甲苯/ 酯类混合溶剂溶解;同时,油度对光泽、刷涂性、流平性等施工性能亦有影响,弱极性结构含量高,光泽高、刷涂性、流平性好; (2) 表示醇酸树脂中柔性成分得含量, 因为长链脂肪酸残基就是柔性链段, 而苯酐聚

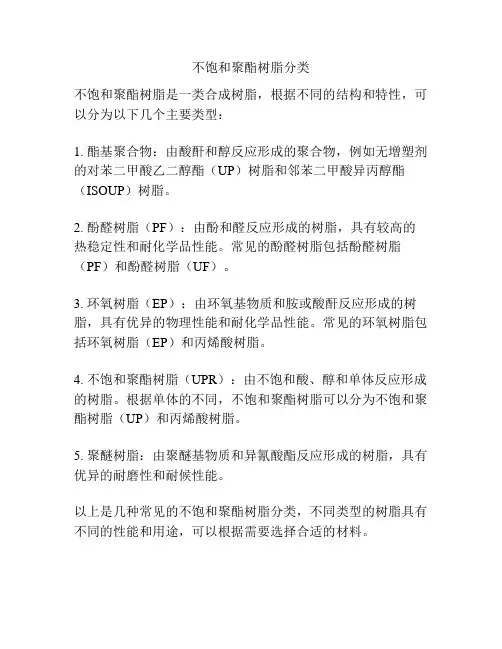

不饱和聚酯树脂的分类和用途 根据不饱和聚酯树脂的结构可分为邻苯型、间苯型、对苯型、双酚A型、乙烯基酯型等；根据其性能可分为通用型、防腐型、自熄型、耐热型、低收缩型等；根据其主要用途可分为玻璃钢（FRP）用树脂与非玻璃钢用树脂两大类，所谓玻璃钢制品是指树脂以玻璃纤维及其制品为增强材料制成的各种产品，也称为玻璃纤维增强塑料（简称FRP或玻璃钢）；非玻璃钢制品是树脂与无机填料相混合或其本身单独使用制成的各种制品，也称为非增强型玻璃钢制品。 按具体专用品种分类包括有缠绕树脂、喷射树脂、RTM树脂、拉挤树脂、SMC、BMC 树脂、阻燃树脂、食品级树脂、防腐蚀树脂、气干型树脂、宝丽板树脂、工艺品树脂、纽扣树脂、玛瑙树脂、人造石树脂、高透明树脂水晶树脂、原子灰树脂等。作为FRP表面装饰的防老化阻燃胶衣、耐热胶衣、喷涂胶衣、模具胶衣、不开裂胶衣、辐射固化胶衣、高耐磨胶衣等。 UPR的玻璃钢制品广泛地应用于下述领域： 建筑领域：制冷却塔，8立方米/小时～3000立方米/小时的横流、逆流、喷射式塔及风筒、风机、收水器等辅件。门、窗、轻型采光建筑、格栅、活动房、冷库、公园亭、台、报亭等。 玻璃钢管、罐、槽等防腐产品及工程：包括大、中、小口径管道、管件、阀门、贮罐、贮槽、格栅、填仓板、塔器、烟囱、防腐地面及建筑防腐等。 玻璃钢车辆：火车双层客车及零部件、窗框、汽车车身、保险杠、火车通风道、弹簧板等。 玻璃钢船艇：包括游艇、救生艇、交通艇、渔船、快艇、舢舨、养殖船、冲锋舟等。 玻璃钢游乐设备：包括大型游艺机、大型水上乐园、儿童乐园。 玻璃钢交通设备、劳保及保安用品：包括公路牌、路标、人行桥、灯具、电缆盒、测量标尺、头盔、收亭、防爆器材、井盖等。 玻璃钢卫生设备：浴缸、洗漱台、便器、镜架、整体卫生间、垃圾箱。 节能玻璃钢产品：包括轴流风机、离心风机、太阳能热水器、风力发电机等。 玻璃钢食品容器：高位水箱、食品运输罐、饮料罐。 玻璃钢工艺品：城市雕塑、字体、工艺品和贴骨工艺。 玻璃钢家具：包括座椅、快餐桌、成套家具、电话亭、柜台等。 玻璃钢机电、矿用、轻纺产品：包括防护罩、格栅、干式变压器、互感器、高压拉杆、计算机房、电器开关、SMC卫星天线、铜箔板、服装模特、通风管道、棉条筒等。
不饱和聚酯的制备 髙材 131 黄鑫成 1303010129 学号： 指导老师：顾尧
实验九不饱和聚酯树脂的制备 一、实验目的与要求 1、通过实验掌握不饱和聚酯树脂的制备原理及合成方法； 2、考察原料种类和配比对产品性能的影响； 3、了解不饱和聚酯树脂的固化特征。 二、实验原理 o 大分子链中含多个酯键 c o 的聚合物称为聚酯。按化学结构 不同，聚酯树脂一般可分为二大类。第一类为饱和聚酯树脂，其分子结构中的碳原子皆以单链连接。再进一步加工过程中不会发生结构及分子量的变化，呈热塑性。涤纶、聚芳酯、聚碳酸酯等属此类。第二类为不饱和聚酯树脂，其结构中部分原子间以双键相连，在进一步加工过程中分子中的双键可参与化学反应，一般由可溶的线型结构转变为不溶不熔的体型结构，所以呈现热固性。 不饱和聚酯树脂通常是指不饱和二元酸（或酸酐），饱和二元酸与二元醇三者之间的缩聚产物。当其与乙烯基单体（常用苯乙烯） 按一定比例混合，在有机过氧化物引发剂（过氧化苯甲酰）存在下即 可发生共聚反应而交联，由线型结构转化为体型结构，加入促进剂叔 胺可使固化反应在常温下进行。 1
2 3 二、主要试剂配比与实验仪器 1、试剂与配比 试剂 配比顺丁烯二酸酐（化学33 份16.5 纯）g 邻苯二甲酸酐（化学50 份25g 纯） 丙二醇（化学纯）56.5 份28.25 g
2、主要仪器 三口烧瓶、烧杯、量筒、温度计300℃、冷凝管、可调式电加 热套、 50ml 碱式滴定管、 250ml 锥形瓶、台式天平等。 图 1、制备不饱和聚脂树脂仪器安装示意图 三、实验操作 如图 9-1 所示安装实验仪器，在干燥的三口烧瓶中，顺次加 入计量的顺酐，苯酐和丙二醇，开始缓慢加热，同时在直形冷凝管内 通冷却水．在15 分钟内升温到80℃，充分搅拌，再用45 分钟将温度升到 160℃。以后在 30 分钟内将温度升到190~200℃，并在此温度 下维持反应 1 小时，停止加热，将反应物冷却至180℃。

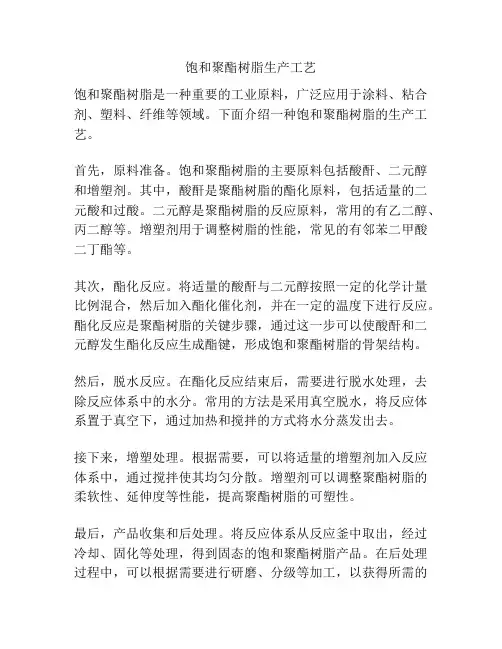

基本简介 一般是由不饱和二元酸二元醇或者饱和二元酸不饱和二元醇缩聚而成的具有酯键和不饱和双键的线型高分子化合物。通常，聚酯化缩聚反应是在190～220℃进行,直至达到预期的酸值(或粘度)，在聚酯化缩反应结束后，趁热加入一定量的乙烯基单体，配成粘稠的液体，这样的聚合物溶液称之为不饱和聚酯树脂。 生产方法： 品种而异，但基本上包括缩聚与掺混两步。 缩聚方法有：①熔融缩聚法。以酸和醇直接熔融缩聚，不需加入其他组分。利用醇、水沸程差，使反应生成的水通过分离柱分离出来。此法设备简单，生产周期短，广为采用。②溶剂共沸脱水法。在缩聚过程中加入甲苯或二甲苯（溶剂），利用甲苯与水的共沸点较水的沸点低，将反应生成的水迅速带出，促进缩聚反应。该法优点是反应比较平稳，易于掌握,产物颜色较好,但需要有一套分水回流装置,反应过程要用甲苯,缩聚工段要防爆。③减压法。在缩聚中的缩水量达2/3～3/4时，抽空至酸值达到要求时为止。④加压法。加压可加速反应，缩短反应周期，达到提高生产率。掺混分干预混与湿预混。干预混是把反应性固态预聚物、固态交联剂、玻璃纤维、催化剂、色料混合后制成模塑料；湿预混是用苯乙烯作交联剂，把液态不饱和聚酯、玻璃纤维、催化剂、润滑剂、色料等在捏和机中混炼后，做成聚酯料团模塑料。 常见结构： 合成饱和聚酯树脂的原料主要是二元醇、二元酸和三元醇，个别的还有一元醇或一元酸。最常用的醇是新戊二醇，其酯化物的耐水性大大优于乙二醇和丙二醇。三元醇主要是三羟甲基丙烷、三羟乙基乙烷。最常用的芳香族二元酸是间苯二甲酸，由于间苯二甲酸的耐盐雾性、耐化学性和耐水性比邻苯二甲酸更优越，所以间苯二甲酸在聚酯树脂中的应用更为普遍。合成聚酯树脂中也使用脂肪族二元酸，如己二酸、壬二酸和癸二酸，以己二酸应用更为普遍。大多数树脂都含芳香族二元酸和脂肪族二元酸，芳香族二元酸与脂肪族二元酸的摩尔比是控制树脂Tg的主要因素。
实验九不饱和聚酯树脂的制备高材131班熊志星1303010130 一、实验目的与要求 1、通过实验掌握不饱和聚酯树脂的制备原理及合成方法； 2、考察原料种类和配比对产品性能的影响； 3、了解不饱和聚酯树脂的固化特征。 二、实验原理 三、试剂与仪器 1、试剂 顺丁烯二酸酐（化学纯）16.5 g 邻苯二甲酸酐（化学纯）25 g 丙二醇（化学纯）28.25 g
2、主要仪器 三口烧瓶、烧杯、量筒、温度计300℃、冷凝管、可调式电加热套、50ml碱式滴定管、250ml锥形瓶、台式天平。 四、实验操作 如图所示安装实验仪器，在干燥的三口烧瓶中，顺次加入计量的顺酐，苯酐和丙二醇，开始缓慢加热，同时在直型冷凝管内通冷却水，在15分钟内升温到80℃，充分搅拌再用45分钟将温度升到160℃。以后在1小时将温度升到190~200℃，并在此温度下维持反应1小时，直至烧瓶中液体变黏且能拉成细丝，停止加热，将树脂冷却至95℃左右。将废液倒入废液桶，收拾并整理仪器。 五、实验仪器
六、实验过程记录 时间操作步骤和现象 1:50 开始称量药品，并将装置安装好 2:09 开始加热，白色固体溶解，搅拌器 转速N=328 rad/min 2:20 温度计示数达到80℃ 2:57 温度达到160℃，溶液呈淡黄色 3:10 温度计示数178℃，并几乎维持不变4:00 用温度计取几滴反应物到白纸上，液 体变得很黏并能拉成细丝4:05 停止加热，开始降温至95℃ 4:10 将废液倒入废液桶，清洗并整理仪器 七、实验分析 1、为什么反应物的温度达不到190℃以上？ 实验室的室温太低，加热时反应物温度可能扩散到空气中；另外丙二醇和水蒸发至冷凝管内吸收部分热量。 2、实验结束时发现冷凝管中有结晶物质，为什么？ 部分丙二醇在加热时因超过其沸点，从三口烧瓶中蒸发至冷凝管中，而后又遇冷水，温度降至熔点以下，冷凝结晶。 3、随着反应的进行，反应物的粘度为什么会越来越大？ 生成的不饱和聚酯树脂分子量越来越大，黏度逐渐增加，可以拉成
