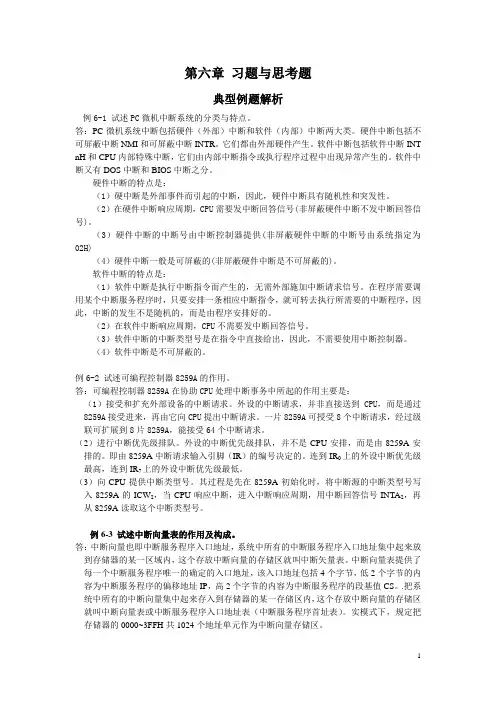

CH06 输入输出控制
习题与思考题
1．CPU与外设之间的数据传输控制方式有哪几种？何谓程序控制方式？它有哪两种基本方式？请分别用流程图的形式描述其处理过程。
2．采用用查询方式将数据区DATA开始的100个字节数据在FCH端口输出，设状态端口地址为FFH，状态字的D0位为1时表示外设处于“忙”状态。试编写查询程序。
3．何谓中断优先级，它对于实时控制有什么意义？有哪几种控制中断优先级的方式？4．什么叫DMA传送方式? 其主要步骤是什么？试比较DMA传输、查询式传输及中断方式传输之间的优缺点和适用场合?
5．什么是中断向量？中断向量表的功能是什么？已知中断源的中断类型码分别是84H和FAH，它们所对应的中断向量分别为：2000H:1000H, 3000H:4000H, 这些中断向量应放在中断向量表的什么位置？如何存放？编程完成中断向量的设置。
解答：中断向量----；中断向量表----。
84H的位置：210H~213H；FAH的位置：3E8H~3EBH
0000：210H 00 10 00 20
0000：3E8H 00 40 00 30
PUSH DS
MOV DX,2000H
MOV DS,DX
MOV DX,1000H
MOV AL,84H
MOV AH,25H
INT 21H
；
MOV DX,3000H
MOV DS,DX
MOV DX,4000H
MOV AL,0FAH
MOV AH,25H
INT 21H
POP DS
6．试结合8086/8088CPU可屏蔽中断的响应过程，说明向量式中断的基本处理步骤。
解答：⑴接口发中断请求信号（中断请求），若有中断优先级判别，进行判优；⑵当前指令执行完后，CPU进行中断回答（中断响应）；⑶中断类型号N送CPU；⑷当前的PSW、CS、IP推入堆栈；⑸清除IF和TF；⑹（4*N）作为IP，（4*N+2）作为CS；⑺中断子程序执行（中断服务）；⑻开中断；⑼IRET指令使IP、CS和PSW弹出堆栈；⑽返回被中断的程序（中断返回）。
7．在中断响应总线周期中，第一个INTA脉冲向外部电路说明什么？第二个INTA脉冲呢？解答：第一个INTA脉冲----
·使IRR的锁存功能失效。(目的是防止此时再来中断导致中断响应的错误)，到第二个
INTA时恢复有效。
·使ISR的相应位置位，表示已为该中断请求服务。
·使IRR相应位清0。
第二个INTA脉冲----
·送中断类型码，中断类型码由用户编程和中断请求引脚的编码共同决定，详见编程部分。
·如果8259A工作在中断自动结束方式，则此时清除ISR的相应位。
8．中断处理的主要步骤有哪些？试说明每一步的主要动作。
9．如果8259A按如下配置：不需要ICW4，单片，中断请求边沿触发，则ICW1的值为多少？。如要求产生的中断类型码在70H~77H之间，则ICW2的值是多少？
解答：ICW1=×××1 0×10B；ICW2=0111 0×××B
10．在上题中，假设8259A的端口地址为00H和01H，采用中断自动结束，固定优先级，完成对该8259A的初始化。
解答：初始化程序如下。
MOV AL,×××1 0×10B；
OUT 00H,AL；ICW1
MOV AL,0111 0×××B；
OUT 01H,AL；ICW2
(MOV AL,0000 0×11B;ICW4
OUT 01H,AL;前提ICW1=×××1 0×11B）
MOV AL,00H
OUT 00H,AL；OCW2
11．如果8259A用在80386DX系统中，采用一般的EOI，缓冲模式，主片，特殊全嵌套方式，则ICW4的值是什么？
解答：ICW4=0001 1101B
12．如果OCW2等于67H，则允许何种优先级策略？为什么？
解答：67H=0110 0111B，固定优先级。
13．某系统中CPU为8088，外接一片8259A作为中断控制器，五个中断源分别从IR0~IR4以脉冲方式引入系统，中断类型码分别为48H~4CH，中断服务子程序入口的偏移地址分别为2500H，4080H，4C05H，5540H和6FFFH，段地址均是2000H，允许它们以非中断自动结束方式，固定优先级工作，请完成：
①画出硬件连接图，写出此时8259A的端口地址；
②编写8259A的初始化程序，（包括对中断向量表的设置）。
14．某系统中设置两片8259A级联使用，从片接至主片的IR2，同时，两片芯片的IR3上还分别连接了一个中断源，要求电平触发，普通EOI结束。编写全部的初始化程序。（端口地址可用自定）
15．设8253的通道2工作在计数方式，外部事件从CLK2引入，通道2计满500个脉冲向CPU发出中断请求，CPU响应这一中断后重新写入计数值，开始计数，以后保持每2秒钟向CPU发出一个中断请求。假设条件如下：
①外部计数事件频率为1kHz；
②中断类型码为54H；
试完成硬件连接图并编写完成该任务的全部程序（包括芯片的初始化，中断向量的设置，中断服务子程序）。
16．DMA控制器8237A的主要功能是什么?其单字节传输方式与数据块传输方式有什么不同？
17．某8086系统中使用8237A完成从存储器到存储器的数据传送，已知源数据块首地址的偏移地址值为1000H，目标数据块首地址的偏移地址值为2050H，数据块长度为1K字节，地址增量修改。试编写初始化程序。（端口地址分别为00H～0FH）
18．某系统中使用8237A通道0完成从存储器到外设端口的数据传送任务(数据块传输方式)，若已知芯片的端口地址分别为EEE0H～EEEFH，要求通过通道0将存储器中偏移地址为1000H~10FFH的内容传送到显示器输出，DREQ、DACK均为低有效，固定优先级。试编写初始化程序。
