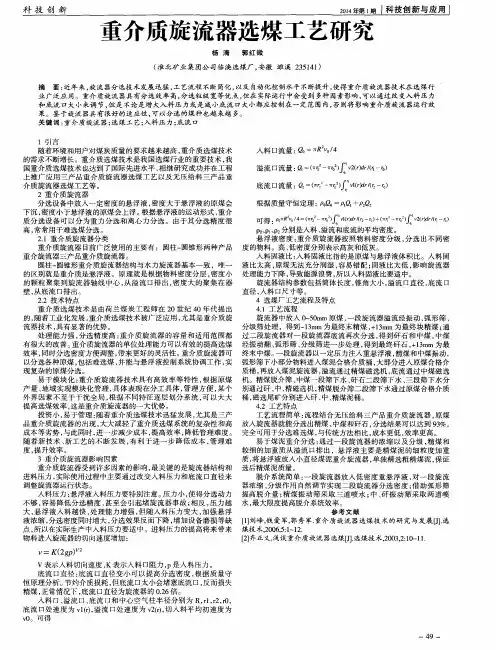

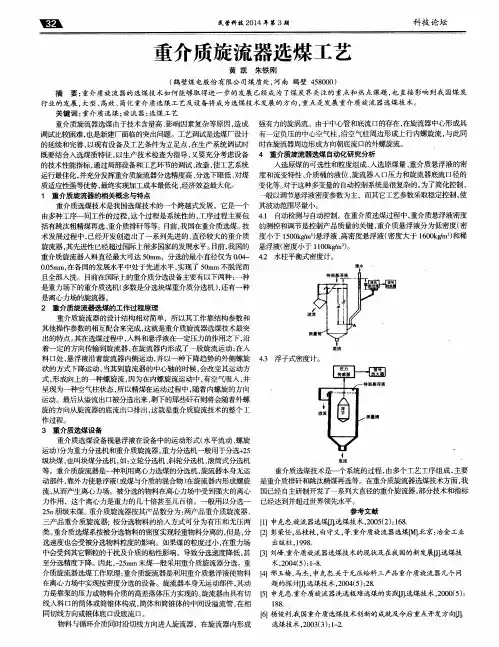

重介质旋流器选煤工艺研究
近年来，旋流器分选技术发展迅猛，工艺流程不断简化，以及自动化控制水平不断提升，使得重介质旋流器技术在选煤行业广泛应用。重介质旋流器具有分选效率高，分选粒级宽等优点，但在实际运行中会受到多种因素影响，可以通过改变入料压力和底流口大小来调节，但是不论是增大入料压力或是减小底流口大小都应控制在一定范围内，否则将影响重介质旋流器运行效果。鉴于旋流器具有很好的适应性，可以分选的煤种也越来越多。
标签：重介质旋流器；选煤工艺；入料压力；底流口
1 引言
随着环境和用户对煤炭质量的要求越来越高，重介质选煤技术的需求不断增长。重介质选煤技术是我国选煤行业的重要技术，我国重介质选煤技术也达到了国际先进水平，相继研究成功并在工程上推广应用三产品重介质旋流器选煤工艺以及无压给料三产品重介质旋流器选煤工艺等。
2 重介质旋流器
分选设备中放入一定密度的悬浮液，密度大于悬浮液的原煤会下沉，密度小于悬浮液的原煤会上浮。根据悬浮液的运动形式，重介质分选设备可以分为重力分选和离心力分选。由于其分选精度很高，常常用于难选煤分选。
2.1 重介质旋流器分类
重介质旋流器目前广泛使用的主要有：圆柱-圆锥形两种产品重介旋流器三产品重介质旋流器。
圆柱-圆锥形重介质旋流器结构与水力旋流器基本一致，唯一的区别就是重介质是悬浮液。原理就是根据物料密度分层，密度小的颗粒聚集到旋流器轴线中心，从溢流口排出，密度大的聚集在器壁，从底流口排出。
2.2 技术特点
重介质选煤技术是由荷兰煤炭工程师在20世纪40年代提出的，随着工业化发展，重介质选煤技术被广泛应用，尤其是重介质旋流器技术，具有显著的优势。
处理能力强，分选精度高：重介质旋流器的容量和适用范围都有很大的改善。重介质旋流器的单位处理能力可以有效的提高选煤效率，同时分选密度方便调整，带来更好的灵活性。重介质旋流器可以分选各种原煤，包括难选煤，并能与悬浮液控制系统协调工作，实现复杂的原煤分选。
