光纤、光模块及光接口常用知识
为大家分享光纤、光模块及光接口常用知识，希望对大家有所帮助。
以太网交换机常用的光模块有SFP，GBIC，XFP，XENPAK。
它们的英文全称：
SFP：Small Form-factorPluggabletransceiver ，小封装可插拔收发器GBIC：GigaBit InterfaceConverter，千兆以太网接口转换器
XFP：10-Gigabit smallForm-factorPluggable transceiver 万兆以太网接口
一、小封装可插拔收发器
XENPAK：10-Gigabit EtherNetTransceiverPAcKage万兆以太网接口收发器集合封装。
二、光纤连接器
光纤连接器由光纤和光纤两端的插头组成，插头由插针和外围的锁紧结构组成。根据不同的锁紧机制，光纤连接器可以分为FC型、SC型、LC型、ST 型和KTRJ型。
FC连接器采用螺纹锁紧机构，是发明较早、使用最多的一种光纤活动连接器。
SC是一种矩形的接头，由NTT研制，不用螺纹连接，可直接插拔，与FC 连接器相比具有操作空间小，使用方便。低端以太网产品非常常见。
LC是由LUCENT开发的一种Mini型的SC连接器，具有更小的体积，已广泛在系统中使用，是今后光纤活动连接器发展的一个方向。低端以太网产品非常常见。
ST连接器是由AT&T公司开发的，用卡口式锁紧机构，主要参数指标与FC和SC连接器相当，但在公司应用并不普遍，通常都用在多模器件连接，与其它厂家设备对接时使用较多。
KTRJ的插针是塑料的，通过钢针定位，随着插拔次数的增加，各配合面会发生磨损，长期稳定性不如陶瓷插针连接器。
三、光纤知识
光纤是传输光波的导体。光纤从光传输的模式来分可分为单模光纤和多模光纤。
单模光纤中光传输只有一种基模模式，也就是说光线只沿光纤的内芯进行传输。由于完全避免了模式射散使得单模光纤的传输频带很宽因而适用与高速，长距离的光纤通迅。
在多模光纤中光传输有多个模式，由于色散或像差，这种光纤的传输性能较差，频带窄，传输速率较小，距离较短。
四、光纤的特性参数
光纤的结构预制的石英光纤棒拉制而成，通信用的多模光纤和单模光纤的外径都为125μm。
纤体分为两个区域：纤芯(Core)和包层(Cladding layer)。单模光纤纤芯直径为8~10μm，多模光纤纤芯径有两种标准规格，芯径分别为62.5μm（美国标准）和50μm（欧洲标准）。
接口光纤规格有这样的描述：62.5μm/125μm多模光纤，其中62.5μm就是指光纤的芯径，125μm就是指光纤的外径。
单模光纤使用的光波长为1310nm或1550 nm。
多模光纤使用的光波长多为850 nm。
从颜色上可以区分单模光纤和多模光纤。单模光纤外体为黄色，多模光纤外体为橘红色。
五、千兆光口
千兆光口可以工作在强制和自协商两种模式。802.3规范中千兆光口只支持1000M速率，支持全双工（Full）和半双工（Half）两种双工模式。
自协商和强制最根本的区别就是两者再建立物理链路时发送的码流不同，自协商模式发送的是/C/码，也就是配置（Configuration）码流，而强制模式发送的是/I/码，也就是idle码流。
六、千兆光口自协商过程
1、两端都设置为自协商模式
双方互相发送/C/码流，如果连续接收到3个相同的/C/码且接收到的码流和本端工作方式相匹配，则返回给对方一个带有Ack应答的/C/码，对端接收到Ack信息后，认为两者可以互通，设置端口为UP状态。
2、一端设置为自协商，一端设置为强制
自协商端发送/C/码流，强制端发送/I/码流，强制端无法给对端提供本端的协商信息，也无法给对端返回Ack应答，故自协商端DOWN。但是强制端本身可以识别/C/码，认为对端是与自己相匹配的端口，所以直接设置本端端口为UP状态。
3、两端均设置为强制模式
双方互相发送/I/码流，一端接收到/I/码流后，认为对端是与自己相匹配的端口，直接设置本端端口为UP状态。
七、光纤是如何工作的
通讯用光纤由外覆塑料保护层的细如毛发的玻璃丝组成。玻璃丝实质上由两部分组成：核心直径为9到62.5μm，外覆直径为125μm的低折射率的玻璃材料。虽然按所用的材料及不同的尺寸而分还有一些其它种类的光纤，但这
里提到的是最常见的那几种。光在光纤的芯层部分以“全内反射”方式进行传输，也就是指光线进入光纤的一端后，在芯层和包层界面之间来回反射，进而传输到光纤另一端。芯径为62.5μm，包层外径为125μm的光纤称为62.5/125μm 光。
八、多模和单模光纤的区别
多模：
可以传播数百到上千个模式的光纤，称为多模（MM）光纤。根据折射率在纤芯和包层的径向分布情况，又可分为阶跃多模光纤和渐变多模光纤。几乎所有的多模光纤尺寸均为50/125μm或62.5/125μm，并且带宽（光纤的信息传输量）通常为200MHz到2GHz。多模光端机通过多模光纤可进行长达5公里的传输。以发光二极管或激光器为光源。
单模：
只能传播一个模式的光纤称为单模光纤。标准单模（SM）光纤折射率分布和阶跃型光纤相似，只是纤芯直径比多模光纤小得多。
单模光纤的尺寸为9-10/125μm，并且较之多模光纤具有无限量带宽和更低损耗的特性。而单模光端机多用于长距离传输，有时可达到150至200公里。采用LD或光谱线较窄的LED作为光源。
区别与联系：
单模设备通常既可在单模光纤上运行，亦可在短距离的多模光纤上运行，而多模设备只限于在多模光纤上运行。
九、使用光缆时传输损耗如何？
这取决于传输光的波长以及所使用光纤的种类。
850nm波长用于多模光纤时：3.0分贝/公里
1310nm波长用于多模光纤时：1.0分贝/公里
1310nm波长用于单模光纤时：0.4分贝/公里
1550nm波长用于单模光纤时：0.2分贝/公里
十、何为GBIC？
GBIC是Giga Bitrate Interface Converter的缩写，是将千兆位电信号转换为光信号的接口器件。GBIC设计上可以为热插拔使用。GBIC是一种符合国际标准的可互换产品。采用GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场分额。
十一、何为SFP
SFP是SMALL FORM PLUGGABLE的缩写，可以简单的理解为GBIC的升级版本。SFP模块体积比GBIC模块减少一半，可以在相同的面板上配置多出一倍以上的端口数量。SFP模块的其他功能基本和GBIC一致。有些交换机厂商称SFP模块为小型化GBIC（MINI-GBIC）。
未来的光模块必须支持热插拔，即无需切断电源，模块即可以与设备连接或断开，由于光模块是热插拔式的，网络管理人员无需关闭网络就可升级和扩展系统，对在线用户不会造成什么影响。热插拔性也简化了总的维护工作，并使得最终用户能够更好地管理他们的收发模块。同时，由于这种热交换性能，
该模块可使网络管理人员能够根据网络升级要求，对收发成本、链路距离以及所有的网络拓扑进行总体规划，而无需对系统板进行全部替换。
支持这热插拔的光模块目前有GBIC和SFP，由于SFP与SFF的外型大小差不多，它可以直接插在电路板上，在封装上较省空间与时间，且应用面相当广，因此，其未来发展很值得期待，甚至有可能威胁到SFF的市场。
十二、何为SFF
SFF（Small Form Factor）小封装光模块采用了先进的精密光学及电路集成工艺，尺寸只有普通双工SC（1X9）型光纤收发模块的一半，在同样空间可以增加一倍的光端口数，可以增加线路端口密度，降低每端口的系统成本。又由于SFF小封装模块采用了与铜线网络类似的KT-RJ接口，大小与常见的电脑网络铜线接口相同，有利于现有以铜缆为主的网络设备过渡到更高速率的光纤网络以满足网络带宽需求的急剧增长。
十三、网络连接设备接口类型
BNC接口
BNC接口是指同轴电缆接口，BNC接口用于75欧同轴电缆连接用，提供收（RX）、发（TX）两个通道，它用于非平衡信号的连接。

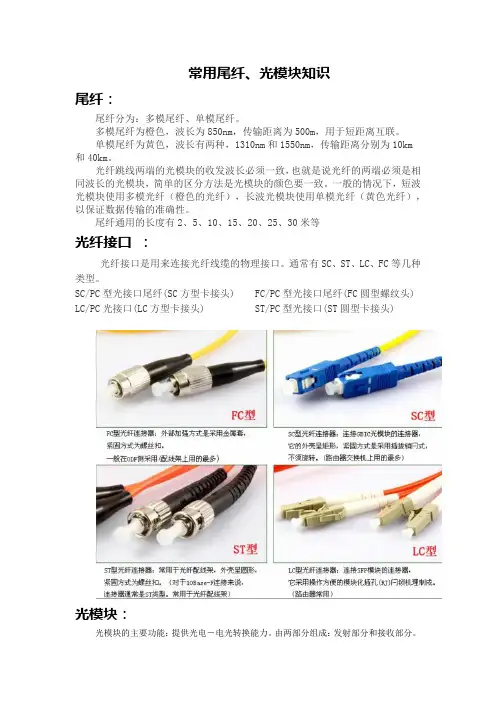

光纤接口
光纤接口是用来连接光纤线缆的物理接口。通常有SC、ST、LC、FC等几种类型。对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。FC是FerruleConnector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX 和GBIC，LC通常用于SFP 。
RJ-45接口
RJ-45接口是以太网最为常用的接口，RJ-45是一个常用名称，指的是由IEC（60）603-7标准化，使用由国际性的接插件标准定义的8个位置（8针）的模块化插孔或者插头。
RS-232接口
RS-232-C接口（又称EIA RS-232-C）是目前最常用的一种串行通讯接口。它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
RJ-11接口
RJ-11接口就是我们平时所说的电话线接口。RJ-11是用于西部电子公司（Western Electric）开发的接插件的通用名称。其外形定义为6针的连接器件。原名为WExW，这里的x表示“活性”，触点或者打线针。例如，WE6W
有全部6个触点，编号1到6，WE4W 界面只使用4针，最外面的两个触点(1和6) 不用，WE2W 只使用中间两针（即电话线接口用）。
CWDM 与DWDM
随着Internet的IP数据业务高速增长，造成对传输线路带宽的需求不断加大。虽然DWDM（密集波分复用）技术作为最有效的解决线路带宽扩容的方法，但是CWDM (粗波分复用) 技术比DWDM在系统成本、可维护性等方面具有优势。
CWDM与DWDM皆属于波分复用技术，都可以将不同波长的光偶合到单芯光纤中去，一起传输。
CWDM的ITU最新标准为G.695，规定了从1271nm到1611nm之间间隔为20nm的18个波长通道，考虑到普通G.652光纤的水峰影响，一般使用16个通道。因为通道间隔大所以，合分波器件以及激光器都比DWDM器件便宜。
DWDM的通道间隔根据需要有0.4nm，0.8nm，1.6nm等不同间隔，间隔较小、需要额外的波长控制器件，所以基于DWDM技术的设备较之基于CWDM技术的设备价格高。
PIN光电二极管是在掺杂浓度很高的P型、N型半导体之间，加一层轻掺杂的N型材料，称为I（Intrinsic，本征的）层。由于是轻掺杂，电子浓度很低，经扩散后形成一个很宽的耗尽层，这样可以提高其响应速度和转换效率。
APD雪崩光电二极管，它不但具有光/电转换作用，而且具有内部放大作用，其放大作用是靠管子内部的雪崩倍增效应完成的。APD是有增益的光电二极管，在光接收机灵敏度要求较高的场合，采用APD有利于延长系统的传输距离。
ST、SC、FC、LC光纤接头区别 ST、SC、FC、LC光纤接头区别 ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。 ST、SC连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。 MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。适用于在电信和数据网络系统中的室内应用。 光纤接口连接器的种类 光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明： ① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多) ② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多) ③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。（对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架） ④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)
闩锁机理制成。（路由器常用） ⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线 光纤接口大全
各类光纤接口类型的区别与图示 光纤的接口比较复杂，在项目的过程中有时候确实很容易弄错，为了方便自己和大家的工作，特整理了以下资料： 光纤接头类型主要可以分为以下几种： FC 圆型带螺纹(配线架上用的最多) ST 卡接式圆型 SC 卡接式方型(光纤收发器用的较多) LC 卡接式方形，比SC略小（光纤交换机用的较多） MT-RJ 方型，一头光纤收发一体 如下图所示： 光纤模块主要分为以下两种，一般都支持热插拔： GBIC（Giga Bitrate Interface Converter）使用的光纤接口多为SC或ST型 SFP小型封装GBIC，使用的光纤为LC型 光纤单模和多模的标识： L：表示单模，波长1310纳米； LH：表示单模长距，波长1310纳米，1550纳米； SM：表示多模，波长850纳米；
SX/LH ：表示可以使用单模或多模光纤； 单模光纤的传输距离要比多模光纤远。 下面，是一些接线图，方便大家查看： 另外，如下图所示，在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/APC”等，其含义如下：
“/”前面部分表示尾纤的连接器型号： “SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC 接头 “LC”接头与SC接头形状相似，较SC接头小一些。 “FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。 “/”后面表明光纤接头截面工艺，即研磨方式： “PC” 微球面研磨抛光，在电信运营商的设备中应用得最为广泛，其接头截面是平的，。 “UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。 “APC”呈8度角并做微球面研磨抛光，可改善电视信号的质量。 版权所有? mcsrainbow，保留所有原创日志的权利。转载请注明出处：https://www.doczj.com/doc/b613706454.html, 。 这篇文章发表于2010/01/25 15:49，属于Network分类。你可以通过RSS 2.0来跟踪这篇文章。你还可以对它进行评论。
光纤接口大全 l各种光纤接口类型介绍 光纤接头 FC 圆型带螺纹(配线架上用的最多) ST 卡接式圆型 SC 卡接式方型(路由器交换机上用的最多) PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850上有用) 光纤模块:一般都支持热插拔, GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型 SFP 小型封装GBIC,使用的光纤为LC型 使用的光纤: 单模: L ,波长1310 单模长距LH 波长1310,1550 多模:SM 波长850 SX/LH表示可以使用单模或多模光纤
l在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC” 等，其含义如下 l“/”前面部分表示尾纤的连接器型号 “SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头 “LC”接头与SC接头形状相似，较SC接头小一些。 “FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。 l连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图
l/”后面表明光纤接头截面工艺，即研磨方式。 “PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。 “UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。 u另外，在广电和早期的CATV中应用较多的是“APC” 型号，其尾纤头采用了带倾角的端面，可以改善电视 信号的质量，主要原因是电视信号是模拟光调制，当 接头耦合面是垂直的时候，反射光沿原路径返回。由 于光纤折射率分布的不均匀会再度返回耦合面，此时 虽然能量很小但由于模拟信号是无法彻底消除噪声 的，所以相当于在原来的清晰信号上叠加了一个带时 延的微弱信号，表现在画面上就是重影。尾纤头带倾 角可使反射光不沿原路径返回。一般数字信号一般不 存在此问题 l光纤连接器 u光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以 使发射光纤输出的光能量能最大限度地耦合到接收光
光纤模块基本知识 光纤模块基本知识 光纤模块只有短波（SX）、长波（LX）和超长波（ZX）之分，没有单模多模之分！只有光纤才分单模多模！ 短波光纤模块：发光口大，传输距离近 长波和超长波光纤模块：发光口小，传输距离远 多模光纤：纤芯直径大，传输距离近 单模光纤：纤芯直径小，传输距离远 短波模块-单模光纤-短波模块：不可行！因为短波模块的发光口大于单模光纤的纤芯直径，部分光信号无法进入光纤 长波模块-多模光纤-长波模块：一般可行，因为长波模块的发光口小于多模光纤的纤芯直径，所有光信号能够进入光纤。但传输距离受多模光纤限制，只有几百米，而且本人见过连通性不稳定甚至连不通的情况！ 长波模块-多模光纤-短波模块：不可行！两端波长必须相同！ 如果传输距离较远，必须选择长波模块-单模光纤-长波模块！ 光纤主要分为两类： 单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为
蓝色；传输距离较长。 多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。 光纤使用注意！ 光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。 一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。 光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。 单模多模 1. 光纤是如何工作的？ 通讯用光纤由外覆塑料保护层的细如毛发的玻璃丝组成。玻璃丝实质上由两部分组成：核心直径为9到62.5μm，外覆直径为125μm的低折射率的玻璃材料。虽然按所用的材料及不同的尺寸而分还有一些其它种类的光纤，但这里提到的是最常见的那几种。光在光纤的芯层部分以“全内反射”方式进行传输，也就是指光线进入光纤的一端后，在芯层和包层界
光纤接口及光纤线分类 多模光纤 多模光纤的直径通常有50和62.5微米两种规格，它们之间并没有速度上的差异。多模光纤的波长围为850纳米和1300纳米两种。850纳米波长的光是可见的，对人眼无害。1300纳米波长是不可见的，而且对视网膜有害。多模光纤两端接头的类型很多，包括SC、LC和 MT-RJ 等。多模光纤使用的是一种聚集的LED而不是真正的激光。 单模光纤 单模光纤适用于长距离的信号传输。它的波长是1300纳米，是不可视的，对人眼有害。单模光纤的直径为9微米，由于它的直径如此之小，使用它进行长距离传送信号时，光波不易被改变。所以在长距离的SAN中，单模光纤是最好的一种解决方式。由于单模光纤的直径很小，所以它的潜在发射速度也是最高的，理论极限速度是25Tb/s，而多模光纤的理论极限速度是10Gb/s。 单模光纤本身并不比多模光纤或铜芯线贵出很多，价格的增加主要在于其收发器部件，因为它使用的是激光而不是LED。由于单模光纤的直径非常小，所以对光纤收发器的精确度要求很高。 ST、SC连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。 MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。适用于在电信和数据网络系统中的室应用。
光纤接口连接器的种类 光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。SFP模块接LC光纤连接器，而GBIC接的是SC光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明： ① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多) ② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多) ③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。(对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架) ④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用) ⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体 常见的几种光纤线
光纤接口类型及光纤收发器指示灯图.txt FC 圆型带螺纹(配线架上用的最多) ST 卡接式圆型 SC 卡接式方型(路由器交换机上用的最多) PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850上有用) 光纤模块:一般都支持热插拔, GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型 SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图） 光收发器： 例子1光纤收发器：
左上角——亮时代表1000M速率 右上角——亮时代表100M速率 左中间——亮时代表已接上尾纤，闪烁代表正在传输数据 右中间——亮时代表已接上网线，闪烁代表正在传输数据 左下角——亮时代表已接入电源线 右下角——亮时代表全双工速率，灭时代表半双工 例子2类型光收发器：（见附件） RLK 常亮，光口接收链路正常；不亮，接收链路错误 TLK 常亮，光口发送链路正常；不亮，若RLK亮，发送链路错误 ACT 闪亮，光口有数据传输 RMD 常亮，远端收发器的电口链路正常；不亮，链常亮,远端收发器可以远端网管；不亮，远端收发器不能远端网管 FDX/COL 常亮，电口工作于全双工；不亮，半双工；闪亮，半双工有碰撞 LNK/ACT 常亮，电口链路正常；不亮，链路错误；闪亮，电口有数据传输 100M 常亮，电路速率为100M；不亮，电路速率10M PWR 常亮，电源工作正常，反之错误 附件 - 如何获取无忧币 - 下载扣无忧币规则 2.jpg (22.85 KB) 2010-10-29 16:01
光模块基础知识大全、分类及选用 、光模块基本知识 1、定义: 光模块：也就是光收发一体模块。 2、结构: 光收发一体模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。 发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管（LED发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。 接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。 经前置放大器后输出相应码率的电信号，输出的信号一般为P ECL电平。同时在 输入光功率小于一定值后会输出一个告警信号。 3、光模块的参数及意义 光模块有很多很重要的光电技术参数，但对于GBIC和SFP这两种热插拔光 模块而言，选用时最关注的就是下面三个参数: 1）中心波长 单位纳米（nm，目前主要有3种: 850nm（ MM多模，成本低但传输距离短，一般只能传输500M ； 1310nm （SM单模，传输过程中损耗大但色散小，一般用于40KM以内的传
1550nm （SM单模，传输过程中损耗小但色散大，一般用于40KM以上的长 距离传输，最远可以无中继直接传输120KM） 2）传输速率 每秒钟传输数据的比特数（bit ），单位bps。 目前常用的有4种：155Mbps、1.25Gbps、2.5Gbps、10Gbps等。传输速率一般向下兼容，因此155M光模块也称FE （百兆）光模块，1.25G光模块也称GE （千兆）光模块，这是目前光传输设备中应用最多的模块。此外，在光纤存储系统（SAN中它的传输速率有2Gbps 4Gbps和8Gbps 3）传输距离 km 。 光信号无需中继放大可以直接传输的距离，单位千米（也称公里, 光模块一般有以下几种规格：多模550m 单模15km 40km 80km和120km 等等。 除以上3种主要技术参数（波长，速率，距离）外，光模块还有如下几个基本概念，这些概念只需简单了解就行。 a、激光器类别 激光器是光模块中最核心的器件，将电流注入半导体材料中，通过谐振腔的 光子振荡和增益射出激光。目前最常用的激光器有FP和DFB激光器，它们的差 异是半导体材料和谐振腔结构不同，DFB激光器的价格比FP激光器贵很多。传输距离在40KM 以内的光模块一般使用FP激光器；传输距离》40KM的光模块一般使用DFB激光器。 b、损耗和色散 损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失, 这部分能量随着传输距离的增加以一定的比率耗散。色散的产生主要是因为不同 波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信
全光纤及光纤连接器图示说明.doc 光纤接头图片.doc 光纤接头说明图.doc ST、SC、FC、LC光纤接头区别 2008-10-13 21:33:01 作者：来源：文字大小：【】【】【】 简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。 ST、SC连接器接头常用于一般网络。ST 头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ... ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。 ST、SC连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。 MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类 光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明：
① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多) ② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多) ③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。（对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架） ④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。（路由器常用） ⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体 常见的几种光纤线 光纤接口大全
光模块基础知识大全、分类及选用 一、光模块基本知识 1、定义： 光模块：也就是光收发一体模块。 2、结构： 光收发一体模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。 发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管（LED）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。 接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。同时在输入光功率小于一定值后会输出一个告警信号。 3、光模块的参数及意义 光模块有很多很重要的光电技术参数，但对于GBIC和SFP这两种热插拔光模块而言，选用时最关注的就是下面三个参数： 1）中心波长 单位纳米（nm），目前主要有3种： 850nm（MM，多模，成本低但传输距离短，一般只能传输500M）； 1310nm (SM，单模，传输过程中损耗大但色散小，一般用于40KM以内的传输)；
1550nm (SM，单模，传输过程中损耗小但色散大，一般用于40KM以上的长距离传输，最远可以无中继直接传输120KM)； 2）传输速率 每秒钟传输数据的比特数（bit），单位bps。 目前常用的有4种: 155Mbps、1.25Gbps、2.5Gbps、10Gbps等。传输速率 一般向下兼容，因此155M 光模块也称FE（百兆）光模块，1.25G光模块也称GE （千兆）光模块，这是目前光传输设备中应用最多的模块。此外，在光纤存储系统（SAN）中它的传输速率有2Gbps、4Gbps和8Gbps。 3）传输距离 光信号无需中继放大可以直接传输的距离，单位千米（也称公里，km）。 光模块一般有以下几种规格：多模550m，单模15km、40km、80km和120km 等等。 除以上3种主要技术参数（波长，速率，距离）外，光模块还有如下几个基本概念，这些概念只需简单了解就行。 a、激光器类别 激光器是光模块中最核心的器件，将电流注入半导体材料中，通过谐振腔的光子振荡和增益射出激光。目前最常用的激光器有FP和DFB激光器，它们的差异是半导体材料和谐振腔结构不同，DFB激光器的价格比FP激光器贵很多。传 输距离在40KM以内的光模块一般使用FP激光器；传输距离≥40KM的光模块一 般使用DFB激光器。 b、损耗和色散 损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。色散的产生主要是因为不同
光纤接头 FC 圆型带螺纹(配线架上用的最多) ST 卡接式圆型 SC 卡接式方型(路由器交换机上用的最多) PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850上有用) 光纤模块:一般都支持热插拔, GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型 SFP 小型封装GBIC,使用的光纤为LC型 使用的光纤: 单模: L ,波长1310 单模长距LH 波长1310,1550 多模:SM 波长850 SX/LH表示可以使用单模或多模光纤 -------------------------------------------------------------------------------- 在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下 “/”前面部分表示尾纤的连接器型号 “SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头 “LC”接头与SC接头形状相似，较SC接头小一些。 “FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下 “/”后面表明光纤接头截面工艺，即研磨方式。 “PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。 “SC”表示尾纤接头型号为SC接头，业界传输设备侧光接口一般用用SC接头，SC接头是工程塑料的，具有耐高温，不容易氧化优点；ODF侧光接口一般用FC接头，FC是金属接头，但ODF不会有高温问题，同时金属接头的可插拔次数比塑料要多，维护ODF尾纤比光板尾纤要多。其它常见的接头型号为：ST、DIN 、FDDI。 “PC”表示光纤接头截面工艺，PC是最普遍的。在广电和早期的CATV中应用较多的是APC型号。尾纤头采用了带倾角的端面，斜度一般看不出来，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号。表现在画面上就是重影。尾纤头带倾角可使反射光不沿原路径返回。一般数字信号一般不存在此问题。 还有一种“UPC”的工艺，它的衰耗比PC要小，一般有特殊需求的设备其珐琅盘一般为FC/UPC。国外厂家ODF架内部跳纤用的就是FC/UPC，提高ODF设备自身的指标。 光纤接口 光纤接口是用来连接光纤线缆的物理接口。通常有SC、ST、FC等几种类型，它们由日本NTT公司开发。FC是Ferrule Connector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX。
光模块/光纤的常用知识 以太网交换机常用的光模块有SFP，GBIC，XFP，XENPAK： SFP: Small Form-factor Pluggable transceiver ，小封装可插拔收发器 GBIC ：GigaBit Interface Converter，千兆以太网接口转换器 XFP: 10-Gigabit small Form-factor Pluggable transceiver 万兆以太网接口小封装可插拔收发器 XENPAK: 10 Gigabit EtherNet Transceiver PAcKage万兆以太网接口收发器集合封装 光纤连接器 光纤连接器由光纤和光纤两端的插头组成，插头由插针和外围的锁紧结构组成。根据不同的锁紧机制，光纤连接器可以分为FC型、SC型、LC型、ST型和MTRJ型。 FC连接器采用螺纹锁紧机构，是发明较早、使用最多的一种光纤活动连接器。 SC是一种矩形的接头，由NTT研制，不用螺纹连接，可直接插拔，与FC连接器相比具有操作空间小，使用方便。低端以太网产品非常常见。 LC是由LUCENT开发的一种Mini型的SC连接器，具有更小的体积，已广泛在系统中使用，是今后光纤活动连接器发展的一个方向。低端以太网产品非常常见。 ST连接器是由AT&T公司开发的，用卡口式锁紧机构，主要参数指标与FC和SC连接器相当，但在公司应用并不普遍，通常都用在多模器件连接，与其它厂家设备对接时使用较多。 MTRJ的插针是塑料的，通过钢针定位，随着插拔次数的增加，各配合面会发生磨损，长期稳定性不如陶瓷插针连接器。
光纤知识 光纤是传输光波的导体。光纤从光传输的模式来分可分为单模光纤和多模光纤。 在单模光纤中光传输只有一种基模模式，也就是说光线只沿光纤的内芯进行传输。由于完全避免了模式射散使得单模光纤的传输频带很宽因而适用与高速，长距离的光纤通迅。 在多模光纤中光传输有多个模式，由于色散或像差，这种光纤的传输性能较差，频带窄，传输速率较小，距离较短。 光纤的特性参数 光纤的结构预制的石英光纤棒拉制而成，通信用的多模光纤和单模光纤的外径都为125μm。 纤体分为两个区域：纤芯(Core)和包层(Cladding layer)。单模光纤纤芯直径为8~10μm，多模光纤纤芯径有两种标准规格，芯径分别为62.5μm（美国标准）和50μm（欧洲标准）。 我们在用户资料<安装手册>中经常看到对接口光纤规格有这样的描述：62.5μm/125μm多模光纤，其中62.5μm就是指光纤的芯径，125μm就是指光纤的外径。 单模光纤使用的光波长为1310nm或1550 nm。多模光纤使用的光波长多为850 nm。 从颜色上可以区分单模光纤和多模光纤。单模光纤外体为黄色，多模光纤外体为橘红色。 千兆光口自协商 千兆光口可以工作在强制和自协商两种模式。802.3规范中千兆光口只支持1000M速率，支持全双工（Full）和半双工（Half）两种双工模式。 自协商和强制最根本的区别就是两者再建立物理链路时发送的码流不同，自协商模式发送的是/C/码，也就是配置（Configuration）码流，而强制模式发送的是/I/码，也就是idle码流。 千兆光口自协商过程 一、两端都设置为自协商模式 双方互相发送/C/码流，如果连续接收到3个相同的/C/码且接收到的码流和本端工作方式相匹配，则返回给对方一个带有Ack应答的/C/码，对端接收到Ack信息后，认为两者可以互通， 设置端口为UP状态
三、光纤接口的主要类型： 光纤接口是用来连接光纤线缆的物理接口，通常有SC、LC、FC、ST等几种类型。不同的光模块对应的光纤接口不尽相同。1×9及GBIC光模块通常采用SC光纤接口，而SFP 和XFP封装形式的光模块通常采用LC光纤接口。 LC、SC、FC等均指外形尺寸，PC、APC、UPC都是指光纤连接器的插针端面。 装置在光纤末端使两根光纤实现光信号传输的连接器，光信号通过时只引入很低衰减的装置。 光纤连接器，是光纤与光纤之间进行可拆卸（活动）连接的器件，它把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。在一定程度上，光纤连接器影响了光传输系统的可靠性和各项性能。 分类 光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器，还有其它如以塑胶等为传输媒介的光纤连接器；按连接头结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。其中，ST连接器通常用于布线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于网络设备端。按光纤端面形状分有FC、PC（包括SPC 或UPC）和APC；按光纤芯数划分还有单芯和多芯（如MT-RJ）之分。光纤连接器应用广泛，品种繁多。在实际应用过程中，我们一般按照光纤连接器结构的不同来加以区分。以下是一些目前比较常见的光纤连接器： FC型光纤连接器 这种连接器最早是由日本NTT研制。FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式（FC）。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。 SC型光纤连接器 这是一种由日本NTT公司开发的光纤连接器。其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同。其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，
光模块的一些常识知识 光纤模块的构成：有发射激（TOSA),接受（ROSSA) 线路板 IC 外部配件 光纤模块接口分为FC型、SC型、LC型、ST型和FTRJ型。RJ45 光收发一体模块分类 按照速率分：以太网应用的100Base（百兆）、1000Base（千兆）、10GE SDH 应用的155M、622M、2.5G、10G 按照封装分：1×9、SFF、SFP、GBIC SFP+ XFP X2 XENPAK 1×9封装--焊接型光模块，一般速率有52M/155M/622M/1.25G，多采用SC接口 SFF封装--焊接小封装光模块，一般速率有155M/622M/1.25G/2.25G/4.25G，多采用LC接口 GBIC封装--热插拔千兆接口光模块，采用SC接口 SFP封装--热插拔小封装模块，目前最高数率可达 155M/622M/1.25G/2.125G/4.25G/8G/10G，多采用LC接口 XENPAK封装--应用在万兆以太网，采用SC接口 XFP封装--10G光模块，可用在万兆以太网，SONET等多种系统，多采用LC接口按照激光类型分：LED、VCSEL、FP LD、DFB LD 按照发射波长分：850nm、1310nm、1550nm等等 按照使用方式分：非热插拔（1×9、SFF），可热插拔（GBIC、SFP、XENPAK、XFP）光纤模块又分单模和多模 单模光纤使用的光波长为1310nm或1550 nm。单模光纤的尺寸为 9-10/125μm 它的传输距离一般 10KM 20kM 40KM 70KM 120KM 多模光纤使用的光波长多为850 nm或1310nm.多模光纤50/125μm或 62.5/125μm两种，它的传输距离也不一样，一般千兆环境下50/125μm线可传输550M,62.5/125μm只可以传送330M。(2KM 550M)
光纤接头类型 FC（Ferrule Connector）圆型带螺纹(配线架上用的最多)，金属双重配合螺旋终止型结构 ST 卡接式圆型 SC（smart card）卡接式方型(路由器交换机上用的最多) LC(Lucent Connector)卡接式小方头 PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850上有用) ST接口通常用于10Base-F，SC接口通常用于100Base-FX 光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型 使用的光纤: 单模: L ,波长1310 单模长距LH 波长1310,1550 多模:SM 波长850，工程上要求正常工作接收光功率小于过载光功率3-5dBm，大于接收灵敏度3-5dBm。一般来讲不管单模接口还是多模接口，实际接收功率在-5至-15dBm之间算比较合理的工作范围 多模口接收功率一般在-20dBm到0dBm之间;单模在-23 dBm到0dBm之间 SX/LH表示可以使用单模或多模光纤 在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号 “SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头 “LC”接头与SC接头形状相似，较SC接头小一些。 “FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等 “/”后面表明光纤接头截面工艺，即研磨方式。 “PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。 “UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF 架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。 另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。尾纤头带倾角可使反射光不沿原路径返回。一般数字信号一般不存在此问题。 “SC” 表示尾纤接头型号为SC接头，业界传输设备侧光接口一般用用SC 接头，SC接头是工程塑料的，具有耐高温，不容易氧化优点； ODF侧光接口一般用FC接头，FC是金属接头，但ODF不会有高温问题，同时金属接头的可插拔次数比塑料要多，维护ODF尾纤比光板尾纤要多。 其它常见的接头型号为：ST、DIN 、FDDI。
最全的光模块知识最近看了看，光模块的发展真是日新月异在盘点光模块之前，我们先来讲讲两台设备，是如何通过光纤连接起来的 其实这里面涉及好多东西 而我们最关注的主要是两部分 光纤跳线和光模块 ① 光纤跳线 光缆分为单模和多模 我们可以从跳线的颜色上来区分 有没有一种ofo和摩拜的即视感 两种光纤的光传输模式不同
最直接的影响是，传输距离的差异 比如对丁千兆网络来说 单模光纤可以传输上白公里（120KM） 多模光纤只能传几白米(550m) 光纤跳线是一种“接插件” 一边连光模块，一边连熔接盒(或配线架) 它的接口有很多种“造型” 这么多复杂的名字其实不重要 我们记住一点就好 跳线是为了连接两端的 只要接口和两端的形态匹配就ok 接口匹配了，才能插在一起 大家看对眼，一切好商量 ②
光模块 光模块经过这么多年的发展 形态几多变迁，一一道来 GBIC模块 这曾经是应用最广泛的千兆模块形态 比如C记老玩家们耳熟能详的5484/5486根据连接光纤类型和传输距离的不同GBIC有很多子类，不同厂家命名规则不同(GBIC-SX , GBIC-LX , GBIC-LH 等等)有些人很变态，不连光纤，而是要连接双绞线 丁是，就有了GBIC-T模块 这种变态模块把光口变成电口来用 在只需要少量电口的场合 也算是不错的折衷之法
SFP模块
但它的缺陷是尺寸比较大（火柴盒大小） 功耗高而且占空间 丁是，SFP被创造出来 它的尺寸像一盒绿箭口香糖 类似的，也有人用来连接双绞线
这就是SFP-T 我们再来看一下万兆的模块们Xenpak、X2、XFP、SFP+
光模块基础知识 一、公司光模块及命名规则介绍 ?1. GBIC部分 GBIC是将千兆位电信号转换为光信号的接口器件。GBIC设计上可以为热插拔使用。GBIC是一种符合国际标准的可互换产品。采用GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场分额。 GBIC是光纤的转接设备。 GBIC是千兆位接口转换器的简称。本公司生产的GBIC产品一头是一个通用的GBIC头，另一头可以是走光信号的SC，也可以是走电信号的RJ45。 1) 1.25G/bps 双纤/ BIDI模块 2) 连接器SC，RJ45 3) VCSEL / FP / DFB / CWDM 发射激光器 4) 符合RoHS 标准 5) +5V电源供电 ?2. SFP部分
? SFP可以简单的理解为GBIC的升级版本。SFP模块(体积比GBIC模块减少一半，可以在相同面板上配置多出一倍以上的端口数量。由于SFP模块在功能上与GBIC基本一致，因此，也被有些交换机厂商称为小型化GBIC(Mini-GBIC)。 ? 1) SFP 双纤模块 ? 2) 连接器LC ? 3) VCSEL / FP / DFB / CWDM 发射激光器 ? 4) 符合RoHS 标准 ? 5) 符合SFF-8472协议 ? 6) +3.3V电源供电 ?SFP/GBIC系列命名规则 ? 说明:此命名规则只适用于公司内部,销售对外使用时,不需区分外壳以及TOSA类型(绿色部份),且应根据客户应用不同,分为Fiber Channel、SDH/SONET等标准,对内模块不需做此划分，详见datasheet。 ?3. BIDI部分
光纤跳线(又称光纤连接器)，通过将光缆两端都装上连接器接头，连接设备和光纤布线链路；一端装有插头则称为尾纤。光纤连接器在网络布线中应用广泛，一定程度上也影响着整个光传输系统的可靠性及其他各项性能。 下面对几种常用的光纤连接器进行详细的说明： 1.LC 型光纤跳线：连接SFP 模块的连接器，接头与SC 相似，但较SC 较小，它采用操作方便的模块化插孔(RJ)闩锁，插针和套筒的尺寸为1.25mm，是普通SC、FC 所用尺寸的一半。连接SFP 光模块，常用于路由器，一定程度上可提高光纤配线架中光纤连接器的密度。 2.SC 型光纤跳线：SC 的英文全称有时记做"Square Connector",因为它的外壳呈矩形，紧固方式为插拔销闩式，不须旋转。它是TIA-568-A 标准化的连接器，但初期由于价格昂贵(ST 价格的两倍)而没有被广泛使用。不同于ST/FC，SC 型光纤跳线是一种插拔式的设备，常作为连接GBIC 光模块的连接器，性能优异而逐渐被广泛使用。(路由器交换机上用的最多)常见光纤跳线接口类型简介
3.FC型光纤跳线：FC是Ferrule Connector的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣。FC是单模网络中最常见的连接设备之一。它同样也采用2.5毫米的卡套，但早期FC连接器中的一部分产品设计为陶瓷内置于不锈钢卡套内。一般在ODF侧采用(配线架上用的最多)，具有牢靠、防灰尘等优点。目前在多数应用中FC已经被SC和LC连接器替代。 4.ST型光纤跳线：ST的英文全称记做"Stab&Twist"，即先插入，后拧紧。它外壳呈圆形,紧固方式为螺丝扣，芯外露。插头插入后旋转半周有一卡口固定。是多模网络(例如大部分建筑物内或园区网络内)中最常见的连接设备。(对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架) 5.MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体。
光纤光模块及光接口知识 以太网交换机常用的光模块有SFP，GBIC，XFP，XENPAK。 它们的英文全称: SFP:Small Form-factor Pluggabletransceiver ，小封装可插拔收发器 GBIC：GigaBit Interface Converter，千兆以太网接口转换器XFP: 10-Gigabit small Form-factorPluggable transceiver 万兆以太网接口 小封装可插拔收发器 XENPAK: 10 Gigabit EtherNet TransceiverPAcKage万兆以太网接口收发器集合封装 光纤连接器 光纤连接器由光纤和光纤两端的插头组成，插头由插针和外围的锁紧结构组成。根据不同的锁紧机制，光纤连接器可以分为FC 型、SC型、LC型、ST型和KTRJ型。 FC连接器采用螺纹锁紧机构，是发明较早、使用最多的一种光纤活动连接器。
SC是一种矩形的接头，由NTT研制，不用螺纹连接，可直接插拔，与FC连接器相比具有操作空间小，使用方便。低端以太网产品非常常见。 LC是由LUCENT开发的一种Mini型的SC连接器，具有更小的体积，已广泛在系统中使用，是今后光纤活动连接器发展的一个方向。低端以太网产品非常常见。 ST连接器是由AT&T公司开发的，用卡口式锁紧机构，主要参数指标与FC和SC连接器相当，但在公司应用并不普遍，通常都用在多模器件连接，与其它厂家设备对接时使用较多。 KTRJ的插针是塑料的，通过钢针定位，随着插拔次数的增加，各配合面会发生磨损，长期稳定性不如陶瓷插针连接器。 光纤知识 光纤是传输光波的导体。光纤从光传输的模式来分可分为单模光纤和多模光纤。 在单模光纤中光传输只有一种基模模式，也就是说光线只沿光纤的内芯进行传输。由于完全避免了模式射散使得单模光纤的传输频带很宽因而适用与高速，长距离的光纤通迅。 在多模光纤中光传输有多个模式，由于色散或像差，这种光纤的传输性能较差，频带窄，传输速率较小，距离较短。
常用光纤接头类型 FC型：金属双重配合螺旋终止型结构； ST型：金属圆型卡口式结构； SC型：矩形塑料插拔式结构，特点是容易拆装。多用于多根光纤与空间紧凑结构的法兰之间的连接。 以上是指接头与法兰之间的连接形式，这些结构主要任务是实现接头与法尘之间的坚固连接，并将两端光纤的轴线引导到一条线上。接头连接的损耗应该是越小越好，因此，对于活动接头的端面的要求标准比较高，以下是针对端面而制定的一些标准形式： PC型：端面呈球形，接触面集中在端面的中央部分，反射损耗35dB，多用于测量仪器； APC型：接触端的中央部分仍保持PC型的球面，介但端面的其它部分加工成斜面，使端面与光纤轴线的夹角小于90度，这样可以增加接触面积，使光耦合更加紧密。当端面与光纤轴线夹角为8度时，插入损耗小于。广播电视光纤传输系统中常采用这种结构的接头； UPC型：越平面连接，加工精密，连接方便，反射损耗50dB，常用于广播电视传输网光纤系统中。 此外，光接头的抛光水平也很重要，APC斜面抛光型反射损耗可达68dB，UPC越精度抛光型反射损耗可达5 5dB。 各种活动连接器性能参数： 活动连接器的型号一般由两部分组成：结构形式/端面形式，如FC/APC表示连接结构是金属双重螺纹终止形式，端面采用斜面、球形连接。每一种光设备性能参数中都说明了该设备采用何种连接形式，在实际使用中一定要注意根据光设备说明书选购配套的连接器。 光纤跳线：光纤跳线是由一段经过加强外封装的光纤和两端已与光纤连接好的接头构成。两端接头的型号可以一样，也可以不一样。如FC/PC--FC/APC，使用于一头连接FC/PC接口法兰，另一头连接FC/APC 接口法兰。 尾纤：尾纤指一端为接头，另一端为光纤的器件。将一根光纤跳线从中间剪断就成为两根尾纤了。 尾缆：将若干尾纤合在一起，加上外护套制作成一端为光纤另一端为若干个接头的器件。 尾纤、跳线通常用于室内的设备与设备、设备与光纤之间的连接。尾缆通常用于室外或室内多头并联的情况。由于尾缆具有防水、防晒、防尘、防风摇摆等功能，室外光接收机和室外光发射机等都采用尾缆实现连接。 此主题相关图片如下：
